Tema: Simple Queue + PCQ + Reuso

  1. #1

    Fecha de ingreso
    07 Sep, 20
    Mensajes
    12
    Reconocimientos
    Mentioned
    0 Post(s)
    Tagged
    0 Thread(s)

    Configurar Plan Simple Queue + PCQ + Reuso Mikrotik

    La característica de Reuso de Mikrotik, es aplicada por los ISP o Wisp, cuando pretenden vender un ancho de banda máximo, pero asegurándose un por un porcentaje garantizado de todo el ancho de banda disponible, todo esto en un mismo grupo.

    1 Fórmula de reúso

    La fórmula de reúso para un control de ancho de banda Simple Queue + PCQ + Reuso
    tomando en cuenta los parámetros de mikrotik sería la siguiente.

    Limit At (Garantizado) = Max Limit (Velocidad Máxima) / Número de clientes

    Limit At: La velocidad garantizada que el cliente le va a llegar si es que todos los del mismo grupo están consumiendo al mismo tiempo.

    Max Limit: La velocidad máxima que ofrecemos, es decir la velocidad máxima que un usuario le puede llegar, eso si es el único usuario activo del grupo.

    Número de clientes: Número de clientes que van a estar dentro de nuestro grupo (Plan)

    Ejemplo
    Para este manual creamos un reuso 1:5
    El plan sería el siguiente
    Megas: 20M (2000k)

    Entonces tomando la fórmula
    Limit At (Garantizado) = Max Limit (Velocidad Máxima) / Número de clientes
    Limit At = 20M / 5
    Limit At = 4M.

    Entonces los parámetros que colocaremos en el Mikrotik para cada queue serían los siguientes. Estos datos los utilizaremos mas adelante en el paso 3
    Valores para el queue padre.
    Max Limit = 20M
    Limit At = 20M
    Valores para los 5 clientes (queue)
    Max Limit = 20M
    Limit At = 4M

    Explicación.
    Estamos vendiendo un plan de 20 Megas, con un reuso de 1:5, significa que el limite de la velocidad padre sera de 20 Megas, y bajo este padre se agregará a 5 usuarios con un limite de velocidad de 4 Megas cada uno.

    ¿Qué sucederá en esta situación, solo un cliente esta descargando y todos los demás estén activos?
    R=EL cliente va a obtener como velocidad máxima 20 Megas, si es el único cliente activo descargando, en caso que sel segundo cliente empiece a descargar, obtendrá 10 Megas cada uno.

    ¿Qué pasará cuando todos los clientes estén conectados al mismo tiempo?
    Cuando los 5 clientes empiecen a descargar todos al mismo tiempo la velocidad máxima se compartirá de forma igual, para este caso en la configuración
    limit-at (velocidad garantizada) colocaremos 4 Megas a cada cliente.
    En este caso cuando todos los 5 clientes estén descargando al mismo tiempo, descargarán con una velocidad garantizada de 4 Megas.

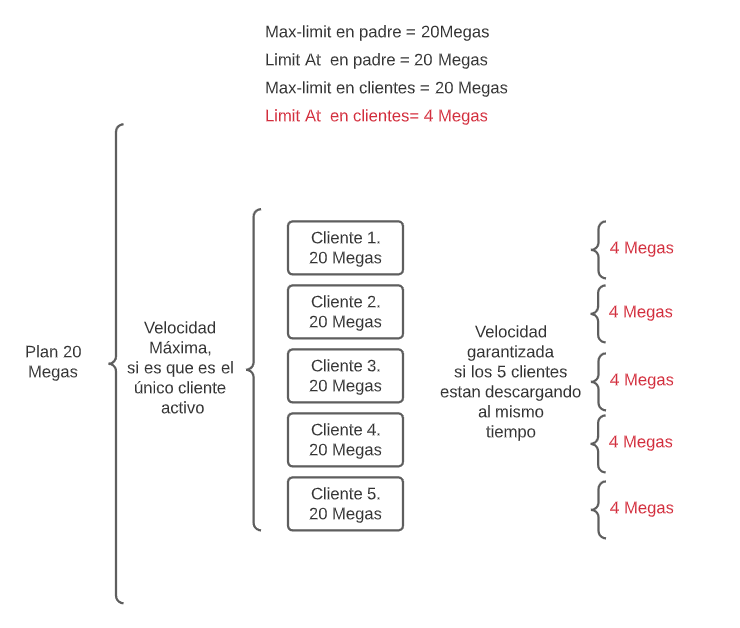

    Todo esto se describe en la siguiente imagen.
    Nombre:  reuso-pcq-simple-queues-01.png
Visitas: 9215
Tamaño: 38.5 KB




    Configuración en el Mikrotik.

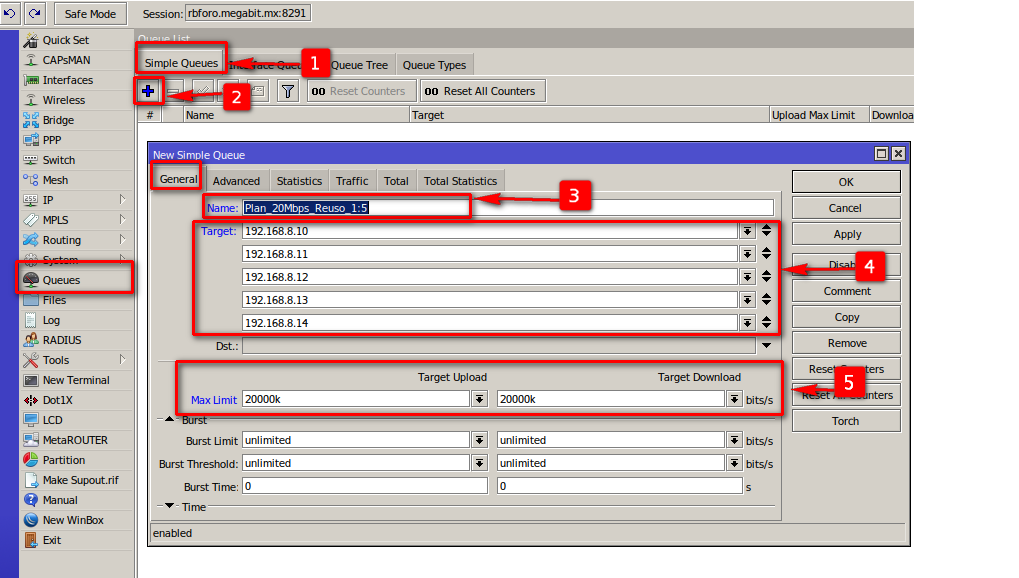

    1 Crear el queue padre (parent)

    1. Ir a simple queues
    2. Agregar nueva regla [+]
    3. Agregar un nombre a nuestro parent, en mi ejemplo: Plan_20Mbps_Reuso_1:5
    4. En Target es importante agregar las IP de los clientes que van a pertenecer a nuestro reuso, de lo contrario no va a funcionar, como en este ejemplo estamos creando un reuso 5:1 agregó 5 IPs. Nota: Estas 5 ips de igual forma las vamos utilizar mas adelante en el paso 3.
    5. Agregamos la velocidad máxima (Max Limit), en mi caso son 20M/20M(Esta sería lavelocidad Máxima ofrecida, que le llegaría a uno de los 5 clientes, si es que son el único usuario activo del grupo)

    Nombre:  reuso_pcq_mikrotik_01.png
Visitas: 9052
Tamaño: 94.3 KB

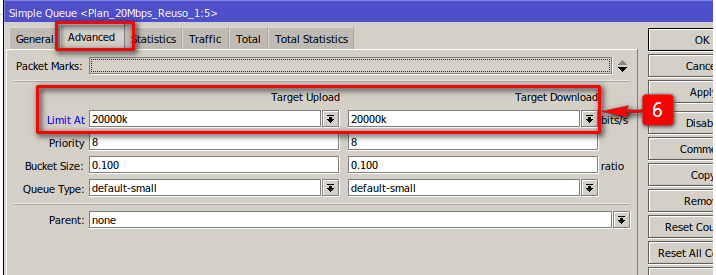

    6.Estando en la misma ventana ir a la pestaña de Advanced en Limit At agregamos los 20M/20M (Velocidad Máxima garantizada si son el único usuario activo del grupo)
    Nombre:  reuso_pcq_mikrotk_02.png
Visitas: 8060
Tamaño: 26.5 KB

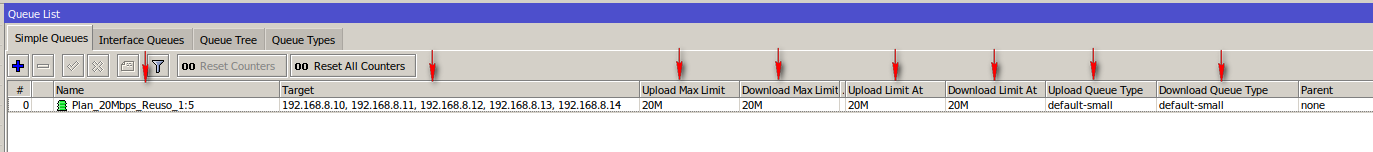

    Nuestro parent quedó de la siguiente manera:

    Nombre:  reuso_pcq_mikrotik_03.png
Visitas: 8053
Tamaño: 17.3 KB
    En si este parent lo que hará es ofrecer a todos los clientes 20M/20M como máximo y garantizados, eso sí hay un solo cliente activo en el grupo. Este queue (parent) lo utilizaremos en el paso 3.
    2 pcq-rate=0


    Antes de agregar los clientes, recordemos que vamos a hacer uso del PCQ queue type default de Mikrotik,

    pcq-download-default
    pcq-upload-default


    ¿Por qué se usan estos pcq types que ya están creados por default?
    R= Porque como mencionamos anteriormente esto nos va ayudar a repartir el ancho de banda de forma equitativa.

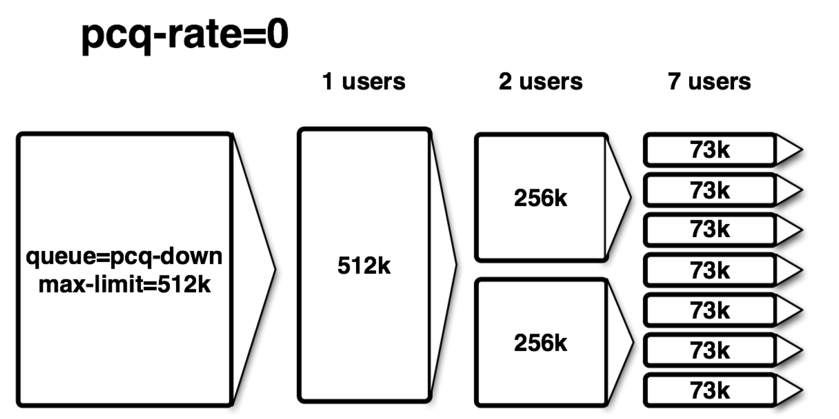

    Aquí una imagen del funcionamiento pcq-rate=0
    Nombre:  reuso-pcq-mikrotik02.png
Visitas: 8160
Tamaño: 64.5 KB

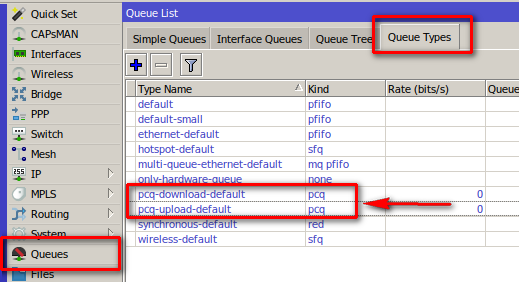

    Estos queue types ya vienen creados de fabrica los podemos encontrar en: /Queues/Queues types

    Nombre:  pcq-reuso-mikrotik-04.png
Visitas: 8220
Tamaño: 32.5 KB

    3 Agregar los clientes (queues) al parent

    Aclarando esto, tenemos los datos de nuestro reuso.
    Por cada IP (clliente) en mi caso serian 192.168.8.10, 192.168.8.11, 192.168.8.12, 192.168.8.13, 192.168.8.14 vamos a crear un queue y le agregaríamos los siguientes datos.
    Max Limit = 20M
    Limit At = 4M
    Upload Queue Type: pcq-download-default
    Download Queue Type: pcq-upload-default
    Parent: Plan_20Mbps_Reuso_1:5 (este queue se creó en el paso anterior)

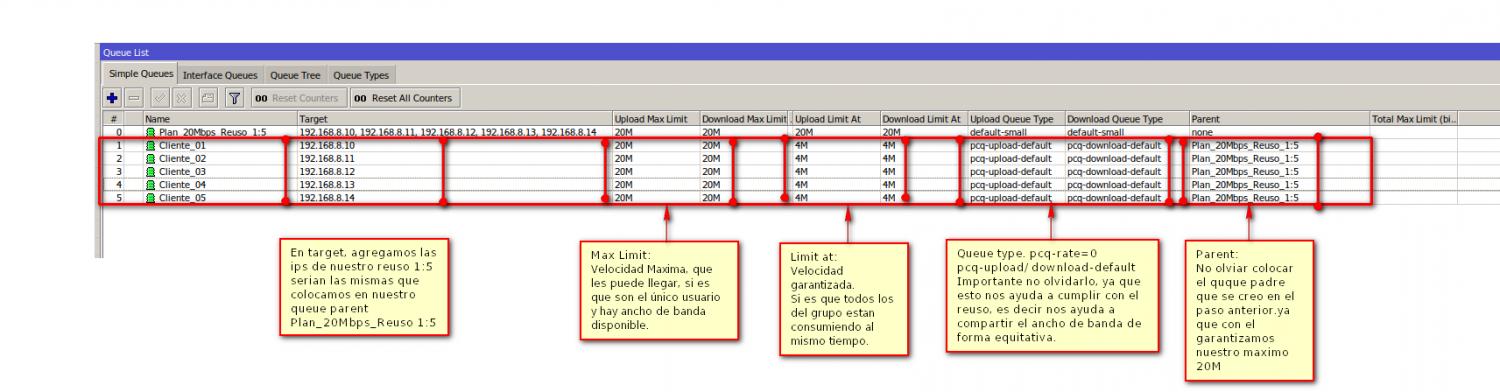

    El resultado sería el siguiente.



    Nombre:  pcq_reuso_04.jpg
Visitas: 8132
Tamaño: 92.5 KB

    ¿Qué tengo que hacer si quiero agregar un cliente más a este reuso 1:5?

    R= Como en este ejemplo estamos realizando un reuso 1:5
    si queremos agregar otro cliente dentro de este grupo, en si ya no seria un reuso 1:5
    A simple vista lo veríamos como un reuso 1:6 y si sucesivamente si quisiera después agregar N cantidad de clientes al mismo reuso.

    En estos casos. el reuso se sigue respetando, es decir nuestra velocidad máxima (Max Limit) y nuestro garantizado (LImit at) va a seguir siendo igual para los clientes (queues) hijos.

    Lo único que va a cambiar seria los parámetros Max Limit, Limit At de nuestro queue padre (parent) es decir a nuestro parent le vamos aumentar el ancho de banda para que este pueda satisfacer a todos sus hijos (queues)

    Aquí la fórmula cambia un poco y sería la siguiente.

    max-limit,limit-at ( en padre) = limit-at (del hijo) * N cantidad de clientes a agregar.

    Entonces,el limit at en hijo en nuestro ejemplo es de 4M, y como queremos agregar el sexto cliente, quedaría de la siguiente forma.

    max-limit,limit-at ( en padre) = 4 * 6
    max-limit,limit-at ( en padre) = 24 Megas

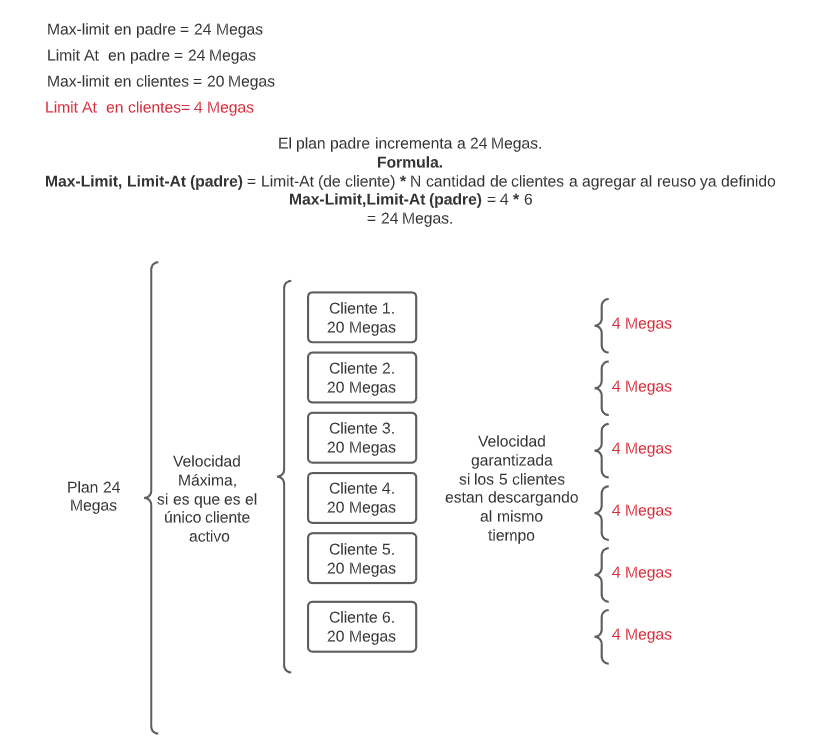

    Esto se describe en la siguiente imagen.
    Nombre:  reuso_pcq_mikrotik_02.png
Visitas: 8104
Tamaño: 51.3 KB

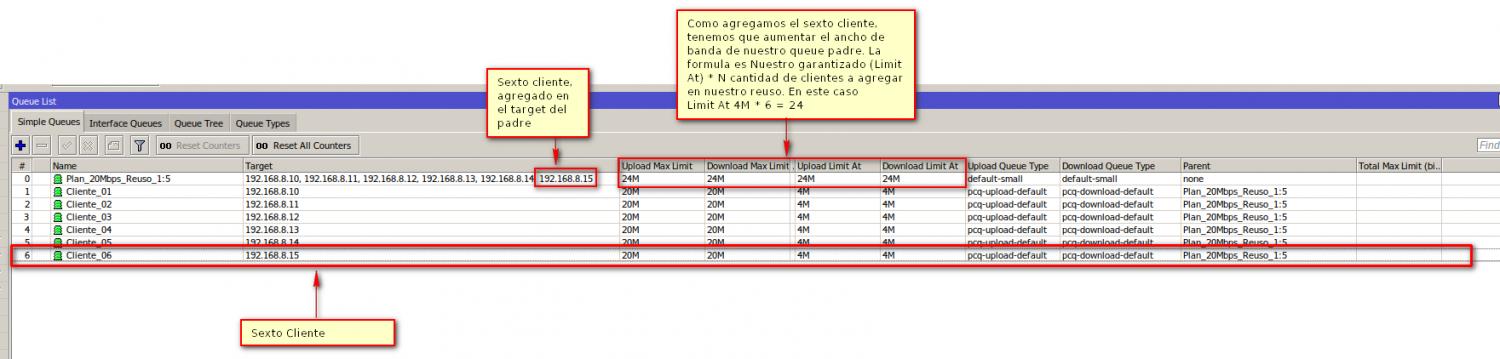

    En el Mikrotik quedaría de la siguiente manera.

    Nombre:  reuso-pcq-mikrotik_05.jpg
Visitas: 8062
Tamaño: 79.6 KB

    hasta aquí seria todo, recordar que si queremos crear otro plan de reuso, solo hay que tomar en cuenta, el ancho de banda como máximo que les va a llegar si es que son el único usuario y cuanto les vas a garantizar del total de eso.

    Nota

    Este fue un pequeño ejemplo de como crear planes con reuso a través de simple queues y pcq. Basándote de esta guía tu puedes crear los planes que desees cambiando los valores descuerdo a tus necesidades
    Última edición por miguel20; 15/09/2020 a las 15:32
