Tema: Ruteo estático vs Ruteo OSPF

  1. #1
    Avatar de Williams Peralta
    Fecha de ingreso
    12 Jul, 21
    Mensajes
    116
    Reconocimientos
    Mentioned
    0 Post(s)
    Tagged
    0 Thread(s)

    Ruteo estático vs Ruteo OSPF

    En este post vamos a comparar la manera en cómo se establecen rutas de forma estatica, y cómo hacer lo mismo usando OSPF. El diagrama de red que usaremos es el siguiente:
    Nombre:  diagrama de red1.png
Visitas: 1236
Tamaño: 63.3 KB
    ¿Por qué usar rutas estáticas?
    Las rutas estáticas son fáciles de configurar y no suelen consumir mucho procesador de un router.

    ¿En qué casos debería usar rutas estáticas?
    Cuando la red es pequeña y no se excede de 5 routers. También se aconseja cuando los routers son de poca capacidad para no saturarlos con procesos.

    ¿En qué casos NO debería usar rutas estáticas?
    Cuando se espera que la red sea escalable y tenga más de 5 routers, ya que comenzará a resultar un problema administrar los routers para agregar nuevas redes.


    Laboratorio con rutas estáticas
    A continuación, haremos la configuración del diagrama de red anterior usando rutas estáticas.

    Nota

    La siguiente configuración fue realizada en un entorno Eve-NG usando routers Mikrotik CHR v6.49.10


    Configuración de R1
    1 Agregar direccionamiento a la interfaces ethernet.
    Nombre:  r1 address.png
Visitas: 1228
Tamaño: 23.6 KB
    /ip address
    add address=10.10.1.1/30 interface=ether2 network=10.10.1.0
    add address=192.168.10.1/24 interface=ether4 network=192.168.10.0


    2 Añadir rutas estáticas a las redes que no conoce R1.
    En R1 no conocemos 3 redes, por lo que necesitamos 3 rutas estáticas.
    10.10.4.0/30 Enlace entre R2 y R3.
    192.168.12.0/24 LAN de R3
    192.168.11.0/24 LAN de R2
    Nombre:  r1 routes.png
Visitas: 1226
Tamaño: 18.2 KB
    /ip route
    add distance=1 dst-address=10.10.1.4/30 gateway=10.10.1.2
    add distance=1 dst-address=192.168.11.0/24 gateway=10.10.1.2
    add distance=1 dst-address=192.168.12.0/24 gateway=10.10.1.2



    Configuración de R2
    1 Agregar direccionamiento a la interfaces ethernet.
    Nombre:  r2 address.png
Visitas: 1236
Tamaño: 17.3 KB
    /ip address
    add address=10.10.1.6/30 interface=ether3 network=10.10.1.4
    add address=192.168.11.1/24 interface=ether4 network=192.168.11.0


    2 Añadir las rutas estáticas de las redes desconocidas en R2.
    Nombre:  r2 routes.png
Visitas: 1216
Tamaño: 13.7 KB
    /ip route
    add distance=1 dst-address=10.10.1.0/30 gateway=10.10.1.5
    add distance=1 dst-address=192.168.10.0/24 gateway=10.10.1.5
    add distance=1 dst-address=192.168.12.0/24 gateway=10.10.1.5


    Configuración de R3
    1 Agregar direccionamiento a la interfaces ethernet.
    Nombre:  r3 address.png
Visitas: 1216
Tamaño: 19.1 KB

    2 Añadir las rutas estáticas de las redes desconocidas en R3.
    Nombre:  r3 routes.png
Visitas: 1230
Tamaño: 16.3 KB
    /ip route
    add distance=1 dst-address=192.168.10.0/24 gateway=10.10.1.1
    add distance=1 dst-address=192.168.11.0/24 gateway=10.10.1.6




    ¿Qué pasaría si añadimos un nuevo router con un segmento LAN?
    Cuando queremos escalar la red es donde empezamos a notar los problemas de hacer todo de forma estática. Si queremos agregar un nuevo Router con su propio segmento LAN de clientes, tendremos que ingresar a todos los routers y añadir esa nueva red si queremos que sea alcanzable desde cualquier segmento de red.

    Por ejemplo:
    Nombre:  diagrama de red new r4.png
Visitas: 1234
Tamaño: 77.2 KB

    Si queremos agregar un nuevo router, en este caso R4, tenemos que añadir las rutas de las redes que el R4 no conoce.

    Configuración de R4

    1 Agregar direccionamiento ethernet.
    Nombre:  r4 address.png
Visitas: 1213
Tamaño: 17.7 KB
    /ip address
    add address=10.10.1.10/30 interface=ether2 network=10.10.1.8
    add address=192.168.13.1/24 interface=ether4 network=192.168.13.0


    2 Añadir las rutas estáticas de las redes desconocidas en R4.
    Nombre:  r4 routes.png
Visitas: 1189
Tamaño: 19.4 KB
    /ip route
    add distance=1 dst-address=10.10.1.0/30 gateway=10.10.1.9
    add distance=1 dst-address=10.10.1.4/30 gateway=10.10.1.9
    add distance=1 dst-address=192.168.10.0/24 gateway=10.10.1.9
    add distance=1 dst-address=192.168.11.0/24 gateway=10.10.1.9
    add distance=1 dst-address=192.168.12.0/24 gateway=10.10.1.9



    ¿Dónde está el problema?
    Si intentamos hacer comunicación a las redes que publicamos desde el R4, notaremos que no tenemos comunicación, la razón de esto es porque al hacer rutas estáticas necesitamos ingresar a los demás routers y colocar las rutas hacia la red de R4.

    Para establecer comunicación se necesita publicar las siguientes rutas en los otros 3 routers.

    R1
    Nombre:  r1 new routes.png
Visitas: 1199
Tamaño: 26.1 KB
    /ip route
    add distance=1 dst-address=10.10.1.8/30 gateway=10.10.1.2
    add distance=1 dst-address=192.168.13.0/24 gateway=10.10.1.2


    R2
    Nombre:  r2 new routes.png
Visitas: 1218
Tamaño: 17.6 KB
    /ip route add distance=1 dst-address=192.168.13.0/24 gateway=10.10.1.10


    R3
    Nombre:  r3 new routes.png
Visitas: 1227
Tamaño: 22.2 KB
    /ip route
    add distance=1 dst-address=10.10.1.8/30 gateway=10.10.1.6
    add distance=1 dst-address=192.168.13.0/24 gateway=10.10.1.6



    Rutas estáticas vs Escalabilidad de la red
    El principal inconveniente de hacer nuestra red en base a rutas estáticas es que al crecer nuestra red comenzará a ser laborioso estar ingresando a todos los routers para configurar nuevas rutas. Con el crecimiento de la red es más probable que se comentan errores en la configuración y empiece a ocasionar problemas, por ello el uso de rutas estáticas sólo se recomienda en redes con menos de 5 routers.

    Validando la comunicación
    Si hacemos una verificación de la comunicación de nuestra red, observaremos que desde el R1 tenemos ping a la PC que está situada en LAN-4.
    Nombre:  ping R1 a LAN4.png
Visitas: 1220
Tamaño: 8.1 KB
    Última edición por Williams Peralta; 23/10/2023 a las 10:05

  2. #2
    Avatar de Williams Peralta
    Fecha de ingreso
    12 Jul, 21
    Mensajes
    116
    Reconocimientos
    Mentioned
    0 Post(s)
    Tagged
    0 Thread(s)
    Laboratorio con ruteo OSPF

    En el ejercicio anterior vimos como realizar el ruteo usando rutas estáticas, hacerlo era sencillo pero las complicaciones que tenía escalara la red a la hora de agregar más routers representaba más tiempo de configuración. Es por eso que redes con más de 5 routers se recomienda emplear ruteo dinámico, en la mayoría de los escenarios se emplea OSPF para realizarlo, al ser un protocolo de estándar abierto puede utilizarse en dispositivos de diferentes marcas.

    Ahora haremos el mismo laboratorio de arriba, pero usando OSPF, también vamos a utilizar el mismo caso de agregar un nuevo router y notaremos la diferencia de hacerlo con OSPF en lugar de rutas estáticas.

    ¿Por qué usar enrutamiento OSPF?
    OSPF es muy bueno en la elección de rutas, velocidades y accesibilidad dentro de la red. Al ser un estándar abierto, suele ser el elegido por la mayorías de los proveedores de internet cuando implementan enrutamiento dinámico.

    ¿En qué casos debería usar OSPF?
    Cuando la red excede de 5 routers para ofrecer escalabilidad en la red. También se aconseja utilizar cuando no necesita realizar ingeniería de tráfico.

    ¿En qué casos NO debería usar OSPF?
    Cuando es una topología compleja en donde existen muchos caminos redundantes y se tiene que aprovechar todos para implementar ingeniería de tráfico.

    El diagrama de red para el laboratorio es el mismo, la diferencia será la configuración que vamos a aplicar:
    Nombre:  diagrama de red1.png
Visitas: 1182
Tamaño: 63.3 KB

    Nota

    La siguiente configuración fue realizada en un entorno Eve-NG usando routers Mikrotik CHR v6.49.10



    Configuración de R1

    1 Agregar direccionamiento a las interfaces ethernet
    Nombre:  r1 address.png
Visitas: 1201
Tamaño: 23.6 KB
    /ip address
    add address=10.10.1.1/30 interface=ether2 network=10.10.1.0
    add address=192.168.10.1/24 interface=ether4 network=192.168.10.0


    2 Crear interfaz loopback
    Este paso es opcional, pero es recomendable hacerlo porque nos permite añadir un Router-ID para el proceso OSPF que no corre riesgo de caer ante un fallo. Si no la colcamos, OSPF elegira la interfaz más grande como Router-ID.
    Nombre:  ospf r1 address.png
Visitas: 1229
Tamaño: 43.2 KB
    /interface bridge add name=loopback

    /ip address add address=10.255.255.1 interface=loopback network=10.255.255.1


    3 Publicamos la red en OSPF
    Como el R1 tiene un enlace hacia R3, vamos a publicar la ip de red que tiene ese enlace.
    Nombre:  ospf r1 network.png
Visitas: 1190
Tamaño: 40.8 KB
    /routing ospf network add area=backbone network=10.10.1.0/30


    4 Configuramos la instancia OSPF
    En la instancia de OSPF, podemos marcas las opciones que pueden redistribuirse a los demás routers. Nosotros vamos a marcas dos opciones:

    • Redistribute Default Route: Esta opción va redistribuir la ruta default (0.0.0.0/0) hacia internet en los demás routers. Sólo es necesario cuando el router posee una salida a internet, podemos colocar la opción "if installed (as a type1)", ya que así lo enviamos a todos los routers de la red OSPF.
    • Redistribute Connected Routes: Se redistribuyen las redes que el router tiene directamente conectadas. Esto significa que al habilitarlo podemos comunicar todas las redes LAN que tiene el router sin tener que publicarlas desde la opción de Network. Con la opción "as type 1", nos encargamos de enviarlas a todos los routers.


    ¿Qué rutas va a redistribuir R1?


    • Ruta default (0.0.0.0/0)
    • LAN-1 (192.168.10.0/24)
    • Cualquier LAN que se añada posteriormente al router.


    La red 10.10.1.0/30 que sirve como enlace entre R1 y R3 ya se esta anunciando cuando la agregamos en Network

    1. Vamos a la opción Routing
    2. Ingresamos al apartado de OSPF
    3. Editamos la instancia default
    4. Agregamos la ip de la loopback como Router-ID
    5. Como R1 tiene salida a internet, podemos redistribuir la ruta a los demás routers.
    6. Distribuimos las redes conectadas a R1 hacia los demás routers del proceso OSPF
    7. Aplicamos los cambios
    Nombre:  ospf r1 instances.png
Visitas: 1179
Tamaño: 60.7 KB
    /routing ospf instance
    set [ find default=yes ] distribute-default=if-installed-as-type-1 redistribute-connected=as-type-1 router-id=10.255.255.1


    5 Agregamos las interfaces OSPF
    De forma dinámica, el proceso OSPF genera las interfaces donde esta corriendo el proceso, para llevar un mejor control de como se esta ejecutando.

    1. Vamos a la opción Routing
    2. Ingresamos al apartado de OSPF
    3. Agregamos la interfaz

    4. Colocamos la interfaz donde se está ejecutando el proceso OSPF
    5. Como la interfaz es un enlace a R3, colocamos el tipo en point-to-point
    6. Aplicamos los cambios
    Nombre:  ospf r1 interfaces.png
Visitas: 1215
Tamaño: 61.4 KB
    /routing ospf interface
    add interface=ether2 network-type=point-to-point use-bfd=yes



    Configuración de R2


    1 Agregar direccionamiento a las interfaces ethernet
    Nombre:  r2 address.png
Visitas: 1217
Tamaño: 17.3 KB
    /ip address
    add address=10.10.1.6/30 interface=ether3 network=10.10.1.4
    add address=192.168.11.1/24 interface=ether4 network=192.168.11.0


    2 Crear interfaz loopback
    Nombre:  ospf r2 address.png
Visitas: 1225
Tamaño: 40.7 KB
    /interface bridge add name=loopback

    /ip address add address=10.255.255.2 interface=loopback network=10.255.255.2


    3 Publicamos la red en OSPF
    Como el R2 tiene un enlace hacia R3, vamos a publicar la ip de red que tiene ese enlace.
    Nombre:  ospf r2 network.png
Visitas: 1203
Tamaño: 39.6 KB
    /routing ospf network add area=backbone network=10.10.1.4/30


    4 Configuramos la instancia OSPF
    En la instancia de OSPF, podemos marcas las opciones que pueden redistribuirse a los demás routers. Para el R2 vamos a marcas la opción de "Redistribute Connected Routes":


    • Redistribute Connected Routes: Se redistribuyen las redes que el router tiene directamente conectadas. Esto significa que al habilitarlo podemos comunicar todas las redes LAN que tiene el router sin tener que publicarlas desde la opción de Network. Con la opción "as type 1", nos encargamos de enviarlas a todos los routers.


    ¿Qué rutas va a redistribuir R2?

    • LAN-2 (192.168.11.0/24)
    • Cualquier LAN que se añada posteriormente al router.


    La red 10.10.1.4/30 que sirve como enlace entre R2 y R3 ya se esta anunciando cuando la agregamos en Network

    1. Vamos a la opción Routing
    2. Ingresamos al apartado de OSPF
    3. Editamos la instancia default
    4. Agregamos la ip de la loopback como Router-ID
    5. Distribuimos las redes conectadas a R2 hacia los demás routers del proceso OSPF

    6. Aplicamos los cambios
    Nombre:  ospf r2 instances.png
Visitas: 1203
Tamaño: 59.0 KB
    /routing ospf instance set [ find default=yes ] redistribute-connected=as-type-1 router-id=10.255.255.2

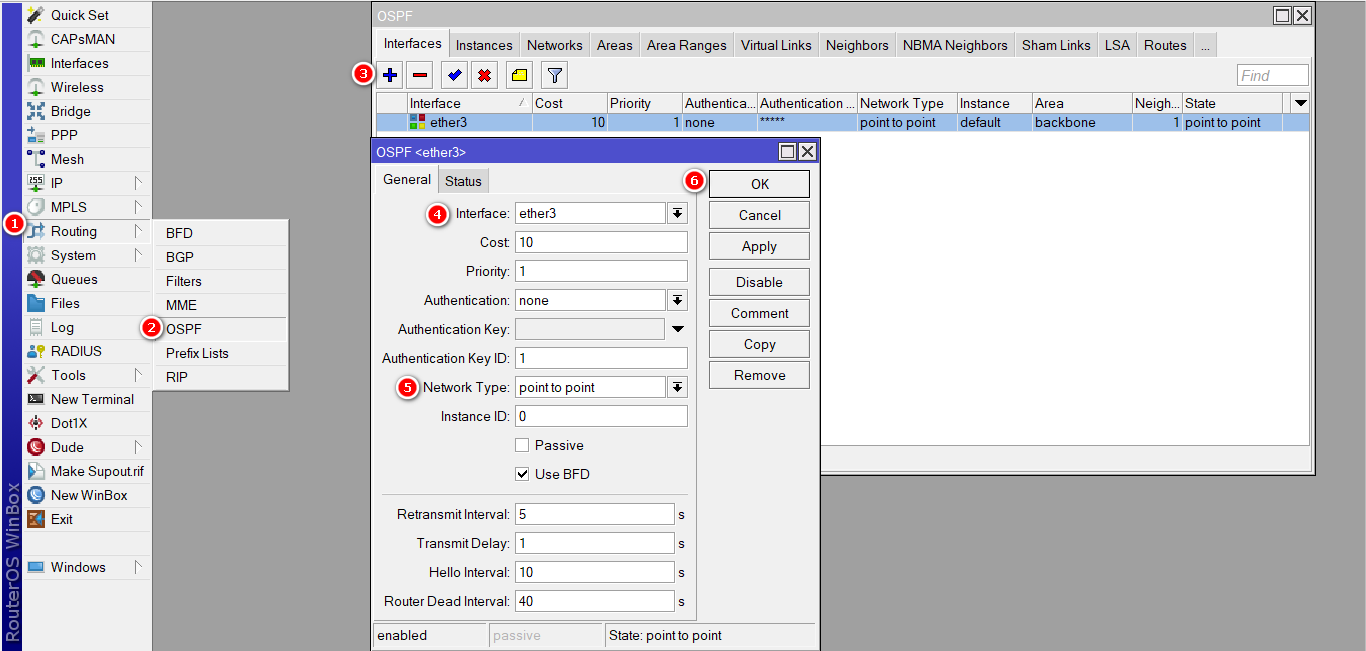

    5 Agregamos las interfaces OSPF

    1. Vamos a la opción Routing
    2. Ingresamos al apartado de OSPF
    3. Agregamos la interfaz

    4. Colocamos la interfaz donde se está ejecutando el proceso OSPF
    5. Como la interfaz es un enlace a R3, colocamos el tipo en point-to-point
    6. Aplicamos los cambios
    Nombre:  ospf r2 interfaces.png
Visitas: 1158
Tamaño: 61.2 KB
    /routing ospf interface
    add interface=ether3 network-type=point-to-point use-bfd=yes



    Configuración de R3

    1 Agregar direccionamiento a las interfaces ethernet
    Nombre:  r3 address.png
Visitas: 1224
Tamaño: 19.1 KB
    /ip addressadd address=10.10.1.2/30 interface=ether2 network=10.10.1.0
    add address=192.168.12.1/24 interface=ether4 network=192.168.12.0
    add address=10.10.1.5/30 interface=ether3 network=10.10.1.4


    2 Crear interfaz loopback
    Nombre:  ospf r3 address.png
Visitas: 1176
Tamaño: 36.5 KB
    /interface bridge add name=loopback

    /ip address add address=10.255.255.3 interface=loopback network=10.255.255.3


    3 Publicamos la red en OSPF
    Nombre:  ospf r3 network.png
Visitas: 1219
Tamaño: 48.0 KB
    /routing ospf network
    add area=backbone network=10.10.1.0/30
    add area=backbone network=10.10.1.4/30


    4 Configuramos la instancia OSPF
    En la instancia de OSPF, podemos marcas las opciones que pueden redistribuirse a los demás routers. Para el R3 vamos a marcas la opción de "Redistribute Connected Routes":


    • Redistribute Connected Routes: Se redistribuyen las redes que el router tiene directamente conectadas. Esto significa que al habilitarlo podemos comunicar todas las redes LAN que tiene el router sin tener que publicarlas desde la opción de Network. Con la opción "as type 1", nos encargamos de enviarlas a todos los routers.


    ¿Qué rutas va a redistribuir R3?

    • LAN-3 (192.168.12.0/24)
    • Cualquier LAN que se añada posteriormente al router.


    Las redes 10.10.1.0/30 y 10.10.1.4/30 que son enlaces a R1 y R2, ya las estamos anunciando cuando las agregamos en Network.

    1. Vamos a la opción Routing
    2. Ingresamos al apartado de OSPF
    3. Editamos la instancia default
    4. Agregamos la ip de la loopback como Router-ID
    5. Distribuimos las redes conectadas a R3 hacia los demás routers del proceso OSPF

    6. Aplicamos los cambios
    Nombre:  ospf r3 instances.png
Visitas: 1188
Tamaño: 60.1 KB
    /routing ospf instance set [ find default=yes ] redistribute-connected=as-type-1 router-id=10.255.255.3


    5 Agregamos las interfaces OSPF
    De acuerdo a la topología, el R3 conecta tanto con R1 como con R2. De tal modo, en este apartado será necesario agregar las dos interfaces y colocarlas como point-to-point, ya que sólo actúan como enlaces a otros routers.

    1. Vamos a la opción Routing
    2. Ingresamos al apartado de OSPF
    3. Agregamos la interfaz

    4. Colocamos las dos interfaces donde se está ejecutando el proceso OSPF
    5. Como las interfaces son enlaces a R1 y R2, colocamos el tipo en point-to-point
    6. Aplicamos los cambios
    Nombre:  ospf r3 interfaces.png
Visitas: 1212
Tamaño: 62.7 KB
    /routing ospf interface
    add interface=ether2 network-type=point-to-point use-bfd=yes
    add interface=ether3 network-type=point-to-point use-bfd=yes




    Ahora bien, ¿Qué pasaría si añadimos un nuevo router con segmento LAN en OSPF?
    Aquí es donde destaca la importancia del protocolo OSPF, mientras que con rutas estáticas es necesario ingresar router por router para agregarlas, con OSPF únicamente debemos configurar el nuevo router y enlazarlo con uno de los ya existentes.

    Nombre:  diagrama de red new r4.png
Visitas: 1182
Tamaño: 77.2 KB

    A continuación, vamos a realizar la configuración de R4 y como debemos enlazarlo al proceso OSPF

    Antes de eso, en R2 debemos agregar la ip del nuevo enlace hacia R4.

    R2
    Nombre:  r2 new address.png
Visitas: 1202
Tamaño: 13.8 KB
    /ip address add address=10.10.1.9/30 interface=ether2 network=10.10.1.8


    Declaramos la red en OSPF
    Nombre:  ospf r2 new network.png
Visitas: 1205
Tamaño: 38.8 KB
    /routing ospf network add area=backbone network=10.10.1.8/30


    Agregamos la interfaz que conecta al R4 de forma estática, es importante que ambos extremos coincidan en el tipo point-to-point, de lo contario no levantara el proceso.
    Nombre:  ospf r2 new interface.png
Visitas: 1194
Tamaño: 60.8 KB
    /routing ospf interface add interface=ether2 network-type=point-to-point use-bfd=yes



    Configuración de R4

    1 Agregar direccionamiento ip
    Nombre:  ospf r4 address.png
Visitas: 1205
Tamaño: 17.8 KB
    /ip address
    add address=10.10.1.10/30 interface=ether2 network=10.10.1.8
    add address=192.168.13.1/24 interface=ether4 network=192.168.13.0


    2 Creamos la interfaz loopback
    Nombre:  ospf r4 loopback.png
Visitas: 1230
Tamaño: 35.1 KB
    /interface bridge add name=loopback

    /ip address add address=10.255.255.4 interface=loopback network=10.255.255.4

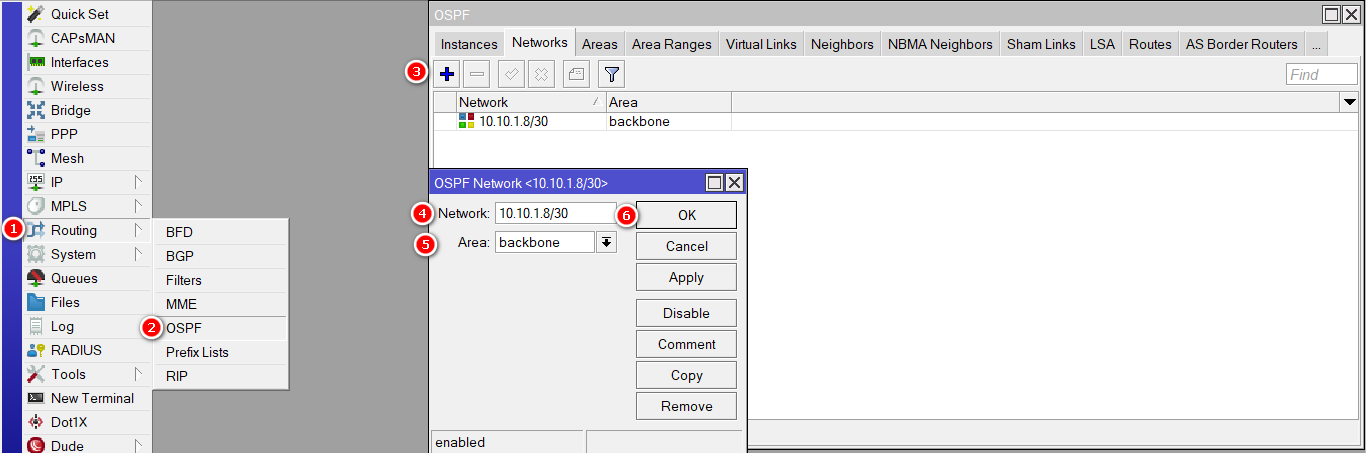

    3 Declaramos la red del enlace en el proceso OSPF
    Nombre:  ospf r4 network.png
Visitas: 1179
Tamaño: 38.1 KB
    /routing ospf network add area=backbone network=10.10.1.8/30


    4 Configuramos la instancia OSPF
    En la instancia de OSPF, podemos marcas las opciones que pueden redistribuirse a los demás routers. Para el R4 vamos a marcas la opción de "Redistribute Connected Routes":


    • Redistribute Connected Routes: Se redistribuyen las redes que el router tiene directamente conectadas. Esto significa que al habilitarlo podemos comunicar todas las redes LAN que tiene el router sin tener que publicarlas desde la opción de Network. Con la opción "as type 1", nos encargamos de enviarlas a todos los routers.


    ¿Qué rutas va a redistribuir R4?

    • LAN-2 (192.168.13.0/24)
    • Cualquier LAN que se añada posteriormente al router.


    La red 10.10.1.8/30 que sirve como enlace entre R2 y R4 ya se esta anunciando cuando la agregamos en Network


    1. Vamos a la opción Routing
    2. Ingresamos al apartado de OSPF
    3. Editamos la instancia default
    4. Agregamos la ip de la loopback como Router-ID
    5. Distribuimos las redes conectadas a R4 hacia los demás routers del proceso OSPF

    6. Aplicamos los cambios
    Nombre:  ospf r4 instances.png
Visitas: 1233
Tamaño: 58.5 KB
    /routing ospf instanceset [ find default=yes ] redistribute-connected=as-type-1 router-id=10.255.255.4


    5 Agregamos las interfaces OSPF

    1. Vamos a la opción Routing
    2. Ingresamos al apartado de OSPF
    3. Agregamos la interfaz

    4. Colocamos la interfaz donde se está ejecutando el proceso OSPF
    5. Como las interfaz es un enlace a R2, colocamos el tipo en point-to-point
    6. Aplicamos los cambios

    Nombre:  ospf r4 interfaces.png
Visitas: 1217
Tamaño: 60.3 KB
    /routing ospf interface add interface=ether2 network-type=point-to-point use-bfd=yes



    Validando el OSPF
    Si ingresamos dentro del R4, vamos a observar que ya se están recibiendo las rutas aprendidas por OSPF, únicamente se tuvo que realizar una adyacencia con el router vecino y configurar el proceso OSPF dentro de R4.

    Nombre:  ospf r4 routes.png
Visitas: 1198
Tamaño: 47.2 KB

    Ping de R1 hacia LAN-4

    Al realizar un ping de R1 hacia la PC de LAN-4, observamos que tenemos comunicación. La comunicación pasa por todos los saltos hasta llegar a la LAN del R4 con la ip 192.168.13.254.
    Nombre:  ping a LAN4.png
Visitas: 1184
Tamaño: 19.0 KB

    Esto significa que podemos ahorrarnos el tiempo de ingresar a cada router y agregar nuevas subredes. Además, usar el protocolo OSPF es ideal para automatizar la elección de las mejores rutas.
    Última edición por Williams Peralta; 23/10/2023 a las 10:28

  3. Gracias hybstelsac Gracias por la info

Permisos de publicación

  • No puedes crear nuevos temas
  • No puedes responder temas
  • No puedes subir archivos adjuntos
  • No puedes editar tus mensajes
  •
