Configuración de antenas Punto a Punto entre dos antenas Ubiquiti

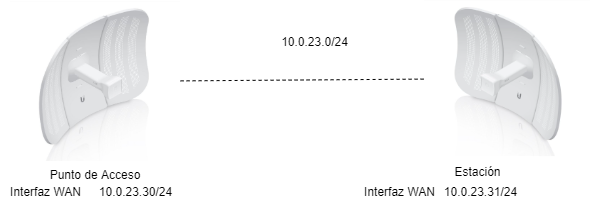

Configuración de red Punto a Punto entre dos antenas Ubiquiti

Archivo adjunto 882

Configuración del equipo AP

Configurar IP estática en Windows

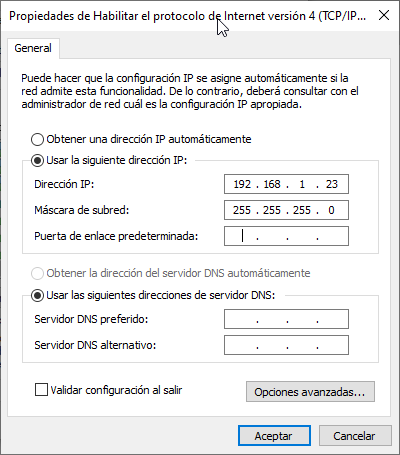

Para acceder al equipo vía web debemos estar en la misma red. La dirección por default de la antena es 192.168.1.20/24. Debemos configurar una dirección IP estática en nuestro equipo que nos permita alcanzar a la antena. No es necesario configurar una puerta de enlace predeterminada.

Archivo adjunto 883
Conexión a la antena vía web

En caso de que al intentar acceder al sitio nos aparezca una advertencia del navegador indicando que el sitio no es seguro simplemente ignoramos la advertencia.

Archivo adjunto 884

Inicio de sesión en el equipo

Debemos poder ver la siguiente pantalla:

Archivo adjunto 885

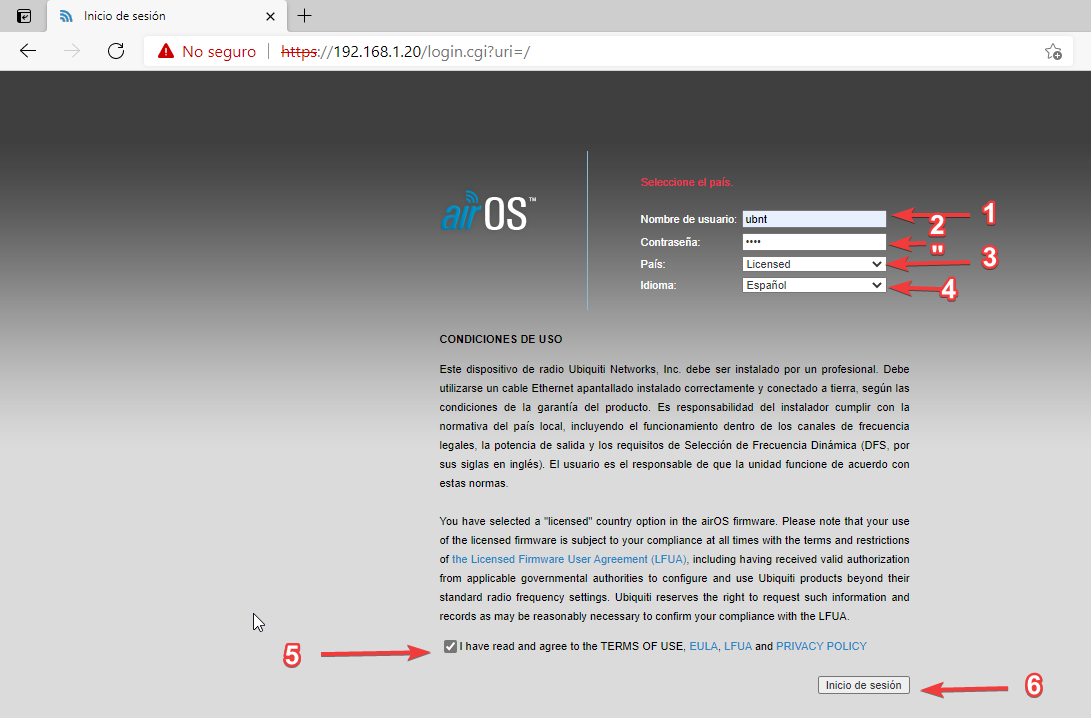

Nuestro portal de inicio de sesión requiere:
1.- Usuario: “ubnt”
2.- Contraseña: “ubnt”
3.- País seleccionamos Licensed.
4.- Idioma: español
5.- Aceptamos términos y condiciones.
6.- Clic en Iniciar sesión.

Si todo es correcto debemos ver la siguiente pantalla:

Archivo adjunto 886

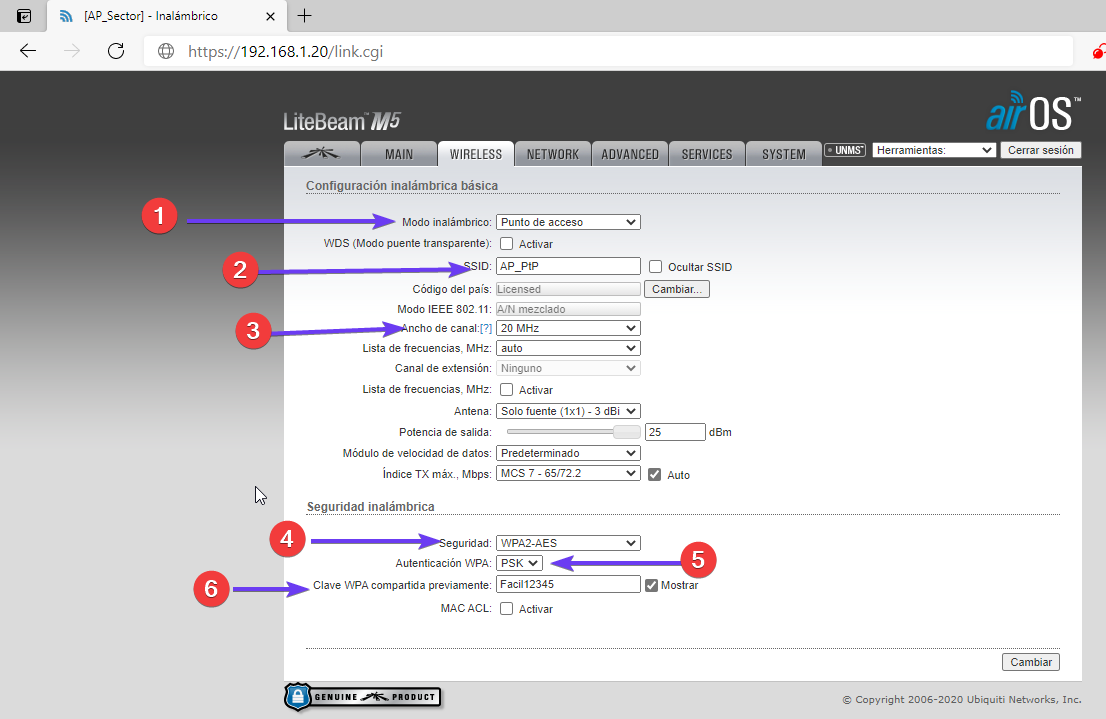

Configuración Wireless del Punto de Acceso

En el apartado Wireless debemos cambiar lo siguiente:

1. Modo Inalámbrico: Seleccionamos Punto de Acceso (Access Point).
2. SSID: Nombre de la red que vamos a utilizar. Para nuestro ejemplo es “AP_PtP”
3. Ancho de Canal: 20 MHz es lo recomendado.
4. Seguridad: Seleccionar WPA2-AES
5. Autenticación WPA: PSK
6. Clave WPA compartida: “Facil12345”.

Debería verse así:

Archivo adjunto 887
7. Si todo es correcto hacemos clic en cambiar para guardar los cambios.

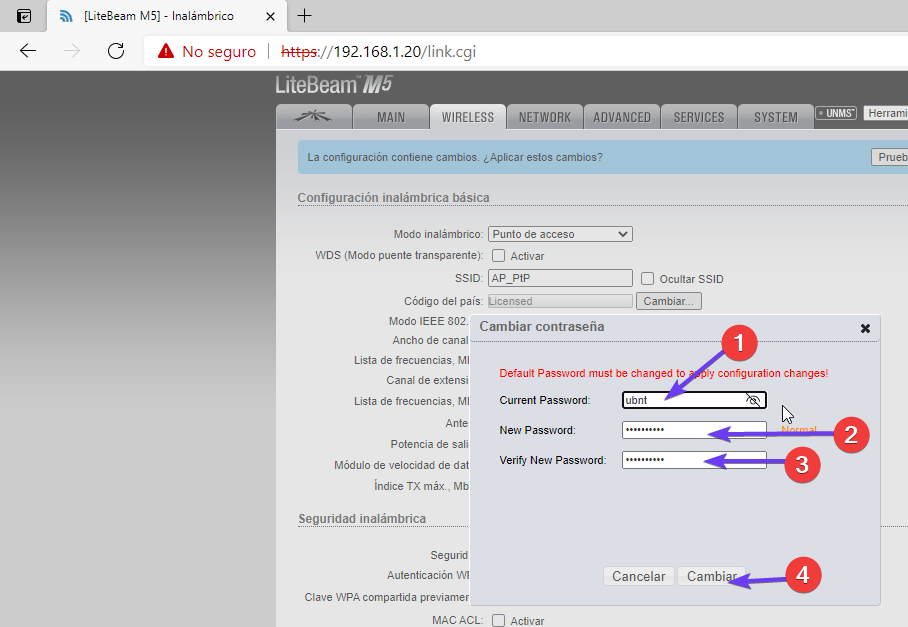

En el momento que intentemos guardar cambios se nos pedirá que modifiquemos la contraseña de acceso al equipo que tiene por defecto. Es necesario remplazarla por una nueva.

1. La contraseña actual es la misma con que iniciamos sesión: “ubnt”
2. Usar una nueva contraseña
3. Confirmar contraseña
4. Clic en cambiar para guardar este cambio.

Archivo adjunto 888

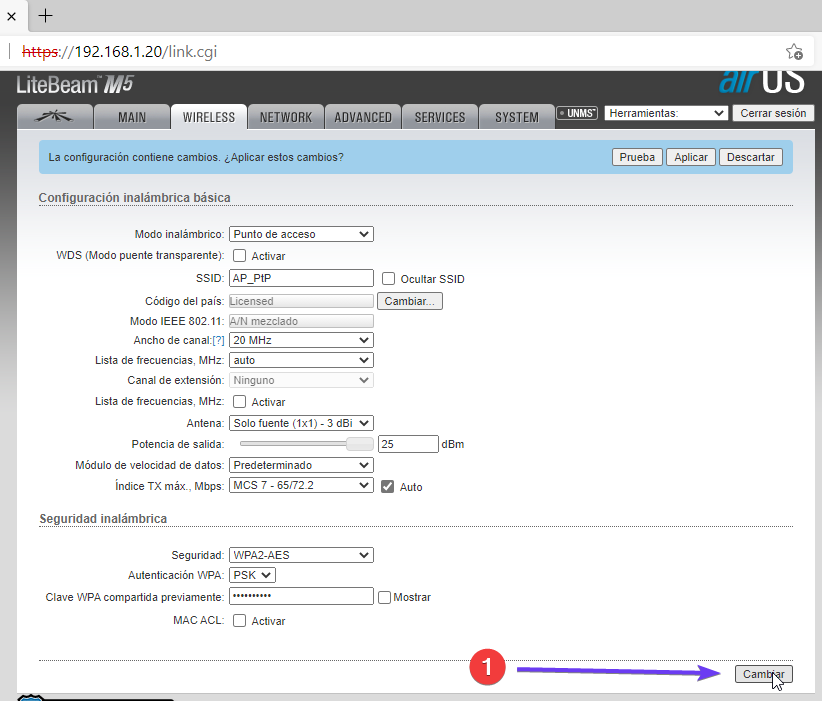

Después de cambiar la contraseña, una vez más es necesario hacer clic en cambiar para guardar los cambios de la configuración Wireless del equipo.

Archivo adjunto 889

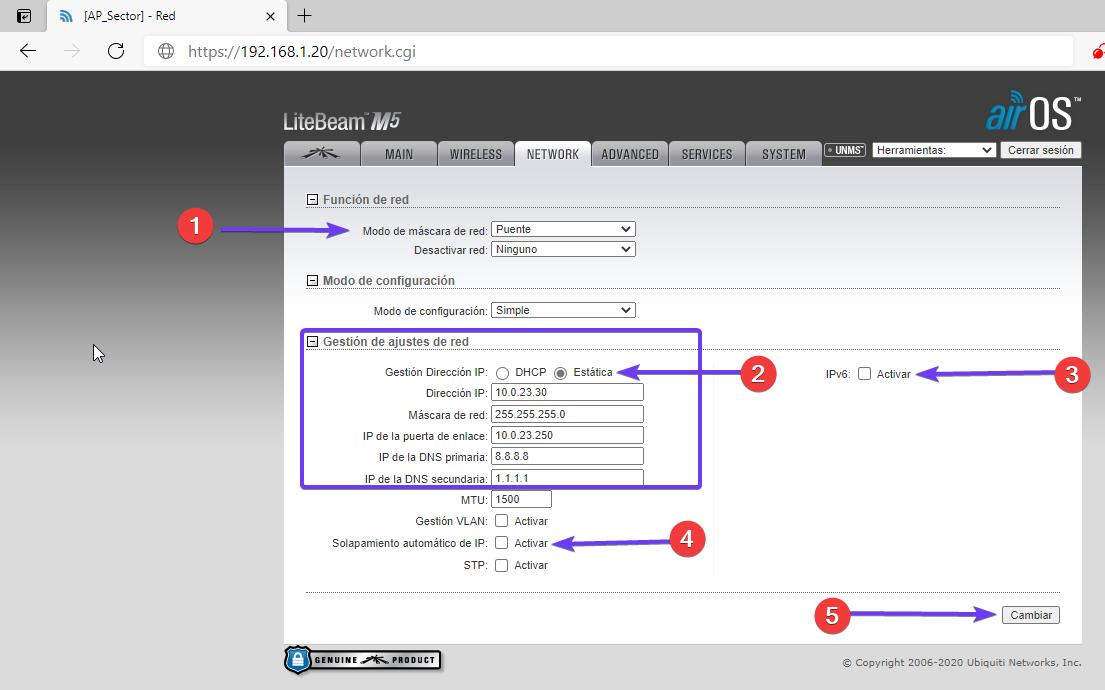

Configuración Network del Punto de Acceso

En el apartado Network debemos cambiar lo siguiente:

1. Modo de máscara de red. Elegimos puente
2. Gestión de dirección IP.

Elegimos la opción marcada como Estática
Las direcciones que van en este apartado son las vistas en el esquema de direccionamiento al principio de este documento.
Dirección IP del equipo Punto de Acceso
Máscara de red del equipo Punto de Acceso
IP de la puerta de enlace del equipo Punto de Acceso
Servidor DNS primario, usamos los de Google
Servidor DNS secundario, usamos los de Google

1. Deshabilitamos IPv6 ya que no lo usaremos.
2. Deshabilitamos el solapamiento automático de IP
3. Clic en Cambiar para guardar los cambios.

Archivo adjunto 890


Configuración System del Punto de Acceso

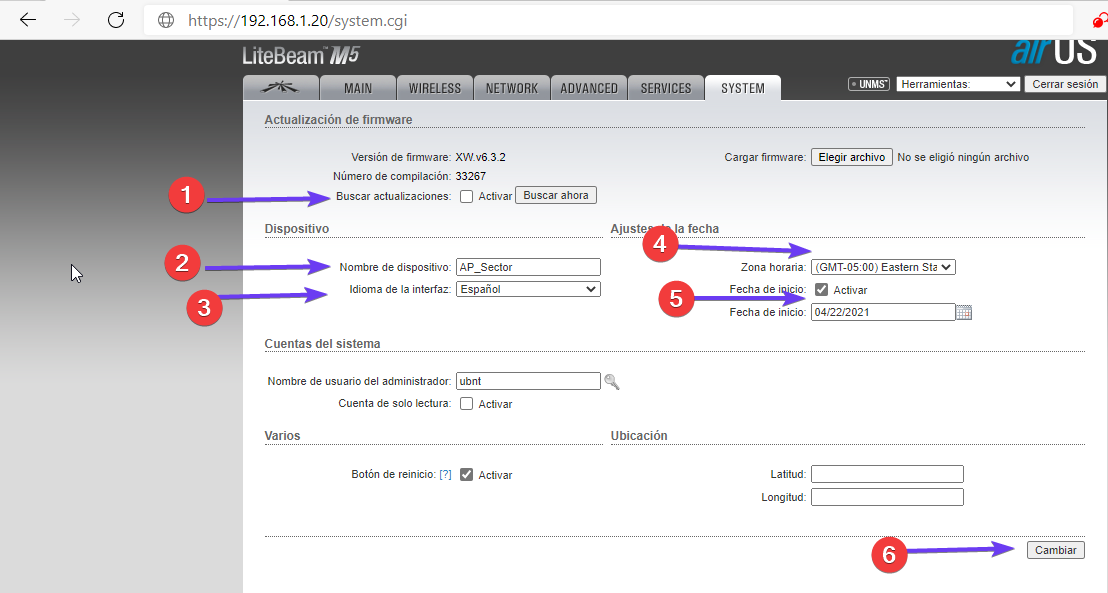

En el apartado System configuramos:

1. Habilitar actualizaciones. Podemos dejarlo deshabilitado.
2. Nombre del Dispositivo. Colocar un nombre que sea fácil de identificar en el futuro.
3. Idioma de la Interfaz. Seleccionamos Español
4. Zona Horaria. Seleccionar la zona horaria que más convenga según la región. Para este ejemplo usaremos GTM-5.
5. Fecha de Inicio. Habilitar para llevar un registro de la fecha en que se instaló la antena.
6. Clic en cambiar para guardar cambios.

Archivo adjunto 891

Aplicar cambios al equipo Punto de Acceso

En este momento aplicamos lo cambios al equipo. Este se va a reiniciar y ya no podremos acceder a él. Esto se debe a que hemos cambiado la IP de su interfaz y paso de ser 192.168.1.20 a ser la IP 10.0.23.30.
Por tanto, es necesario cambiar nuevamente la IP de nuestra computadora por una del mismo segmento. Se muestra un ejemplo.

Archivo adjunto 892



Configuración del equipo Estación

Configuración de IP estática de Windows

Para acceder al equipo vía web debemos estar en red con este mismo. La dirección por default de la antena es 192.168.1.20/24. Debemos configurar una dirección IP estática en nuestro equipo que nos permita alcanzar a la antena. No es necesario configurar una puerta de enlace predeterminada.


Archivo adjunto 883


Conexión a la antena vía web

En caso de que al intentar acceder al sitio nos aparezca una advertencia del navegador indicando que el sitio no es seguro simplemente ignoramos la advertencia.

Archivo adjunto 884

Inicio de sesión en el equipo Estación

Debemos poder ver la siguiente pantalla:

Archivo adjunto 885

Nuestro portal de inicio de sesión requiere:
1.- Usuario: “ubnt”
2.- Contraseña: “ubnt”
3.- País seleccionamos Licensed.
4.- Idioma: español
5.- Aceptamos términos y condiciones.
6.- Clic en Iniciar sesión.

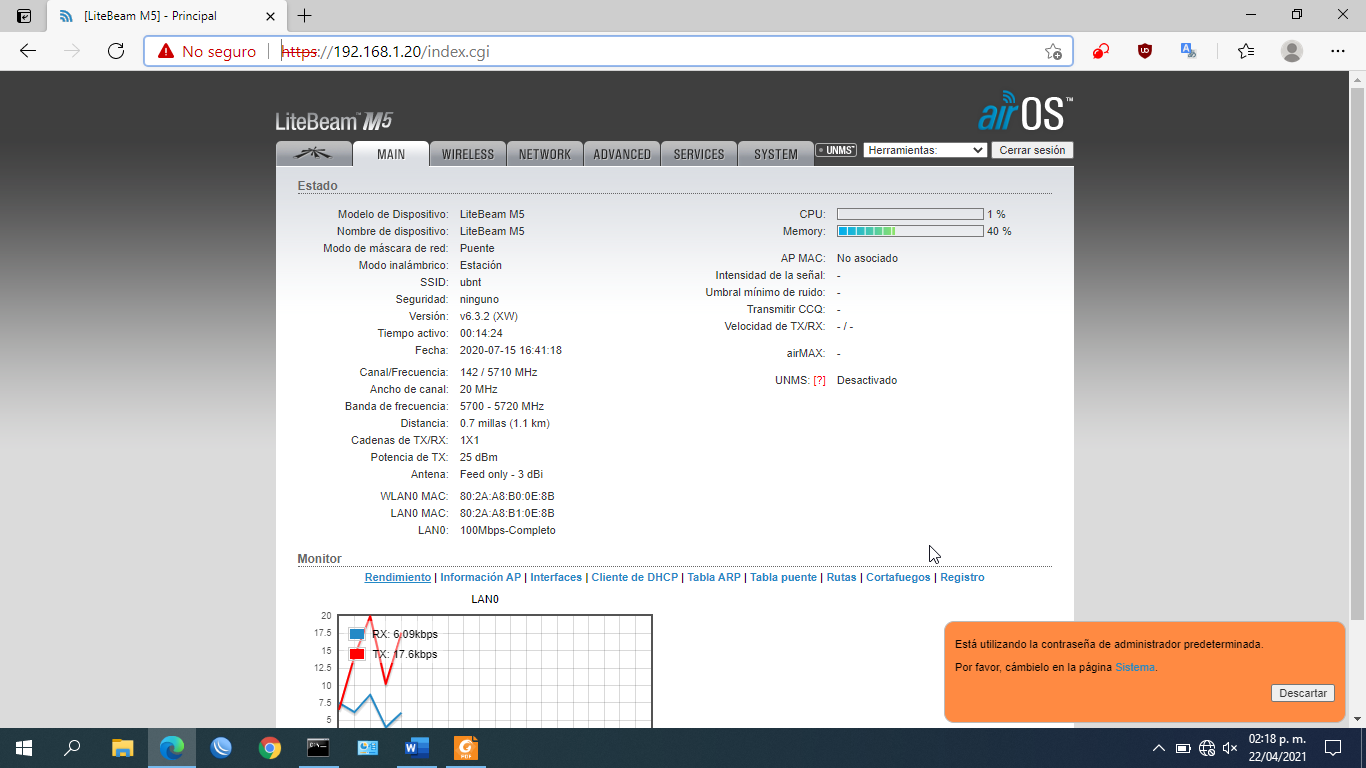

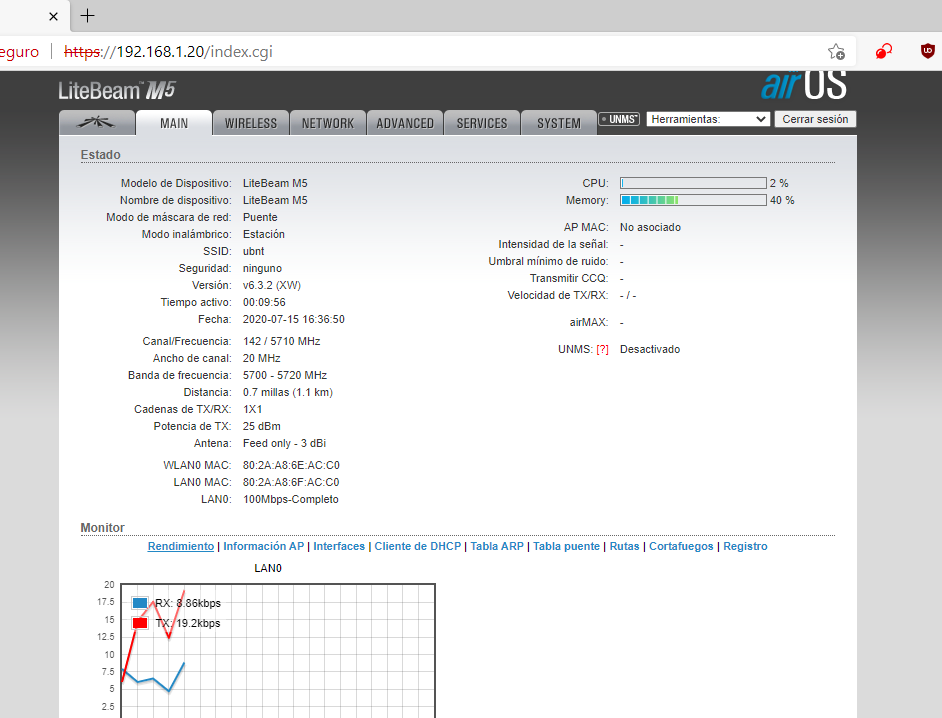

Si todo es correcto debemos ver la siguiente pantalla:

Archivo adjunto 893

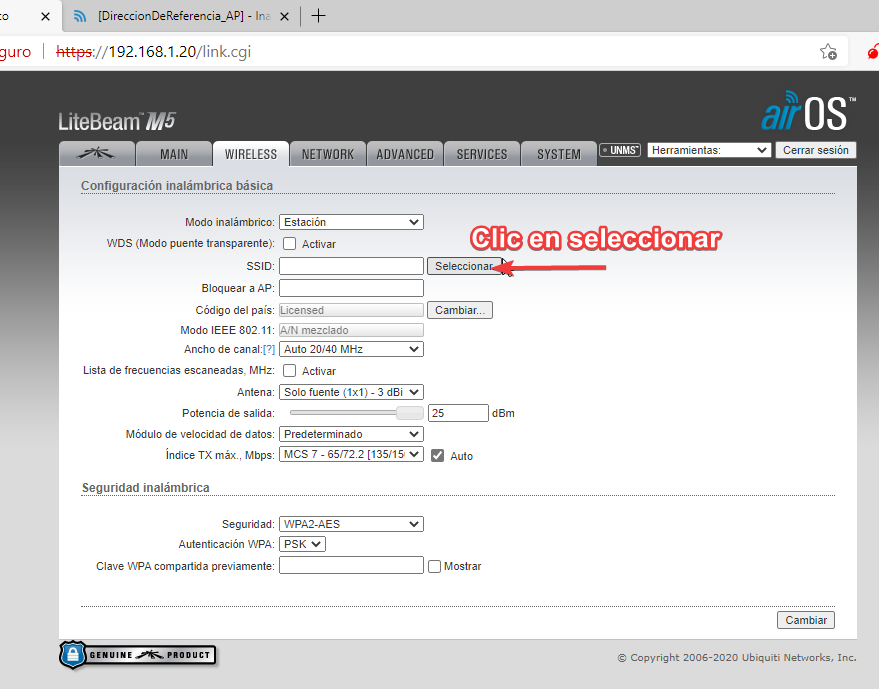

Configuración Wireless del equipo Estación

En este apartado tenemos que seleccionar la misma SSID que creamos con el equipo AP. Elegimos la opción Seleccionar y se nos desplegará la lista de SSID que identifica nuestro equipo.

Archivo adjunto 894

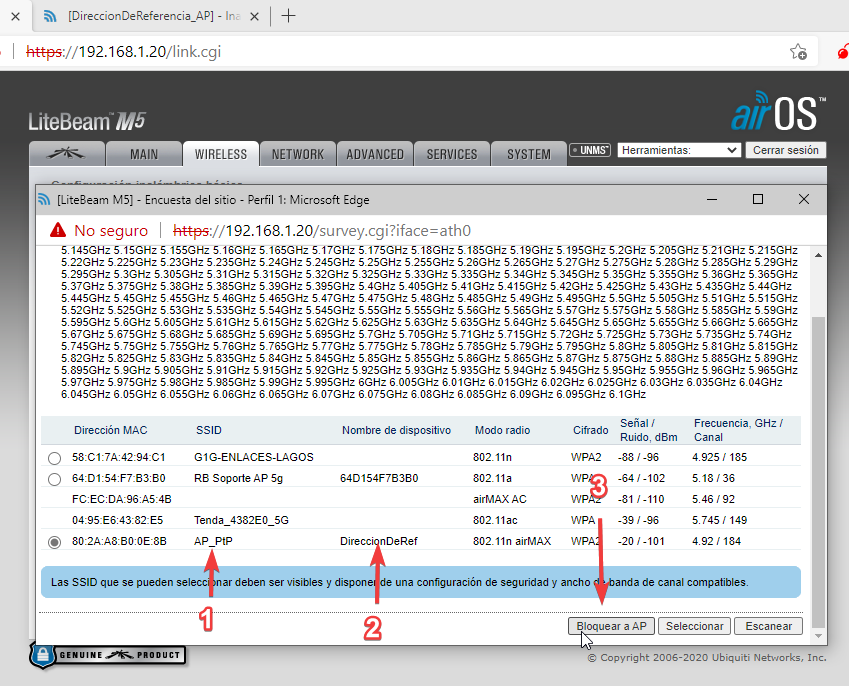

En la lista deplegada debemos notar:

1. La dirección MAC del equipo AP
2. El SSID generado por el AP. Debemos seleccionarlo.
3. El nombre del dispositivo.
4. Una vez que seleccionamos el SSID correcto, hacemos clic en bloquear AP

Archivo adjunto 895

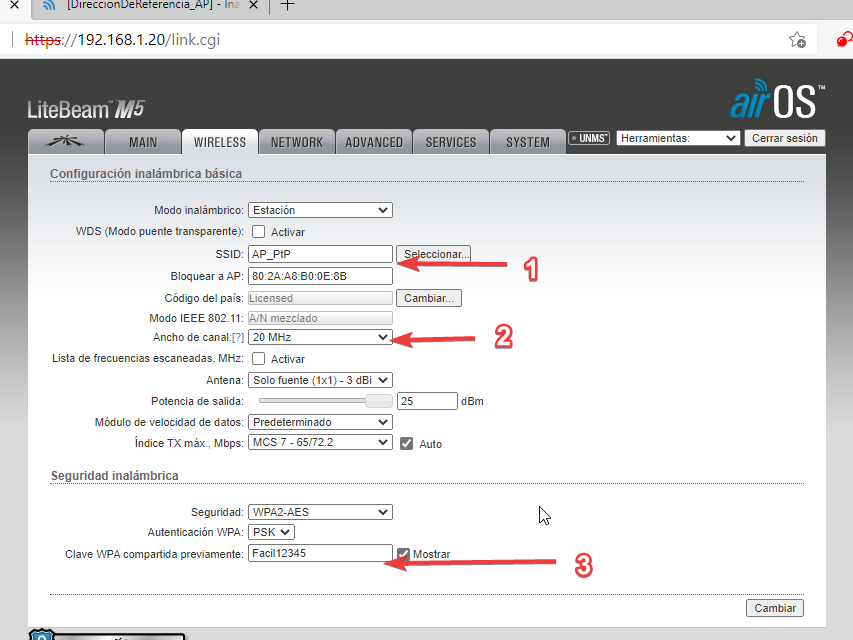

Una vez realizado lo anterior debemos ver lo siguiente en pantalla:

1. El SSID debe ser igual al que creamos con el AP. El campo de bloquear AP contiene la dirección MAC del AP.
2. El ancho del canal es el mismo que el que tiene el AP.
3. La contraseña de la red debe coincidir con la elegida en el AP.

Archivo adjunto 896


Hacemos clic en Cambiar para guardar los cambios.
En el momento que intentemos guardar cambios se nos pedirá que modifiquemos la contraseña de acceso al equipo que tiene por defecto. Es necesario remplazarla por una nueva.

1. La contraseña actual es la misma con que iniciamos sesión: “ubnt”
2. Usar una nueva contraseña
3. Confirmar contraseña
4. Clic en cambiar para guardar este cambio.

Archivo adjunto 888

Una vez cambiada la contraseña, debemos volver a guardar los cambios realizados.

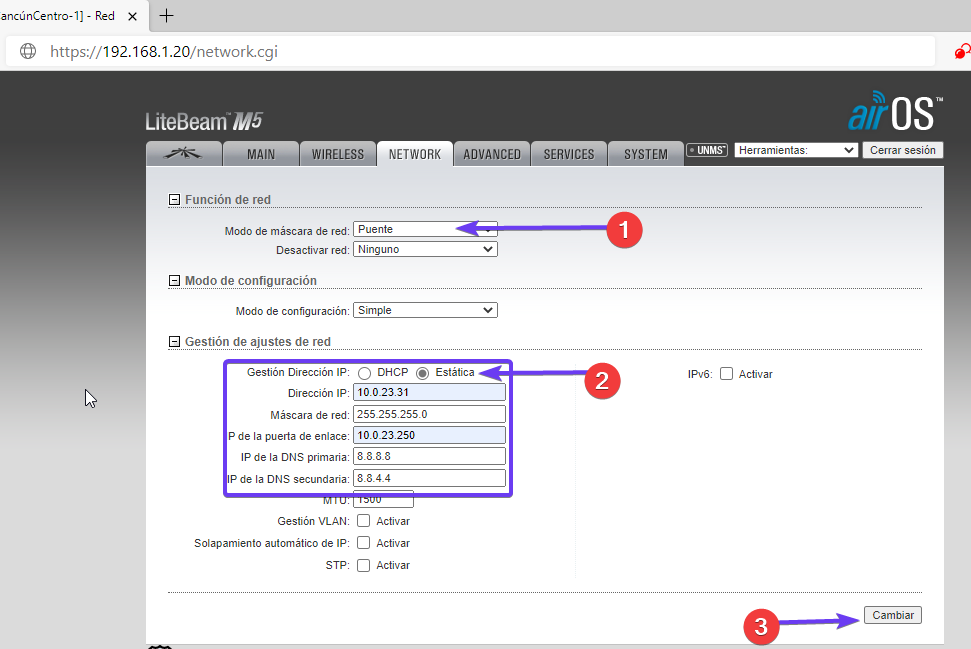

Configuración Network del equipo estación

La configuración de Network debe ser consistente con las direcciones que tiene la antena AP.
Función de red

1. Modo máscara de red: Puente

Gestión de Ajustes de Red

1. Gestión de dirección IP: Estática.
   Dirección IP: 10.0.23.31
   Máscara de red: 255.255.255.0
   Puerta de enlace: 10.0.23.250
   IP de los DNS: Usamos los de Google 8.8.8.8 y 8.8.4.4
2. Guardamos los cambios

Archivo adjunto 897



Configuración System del equipo Estación

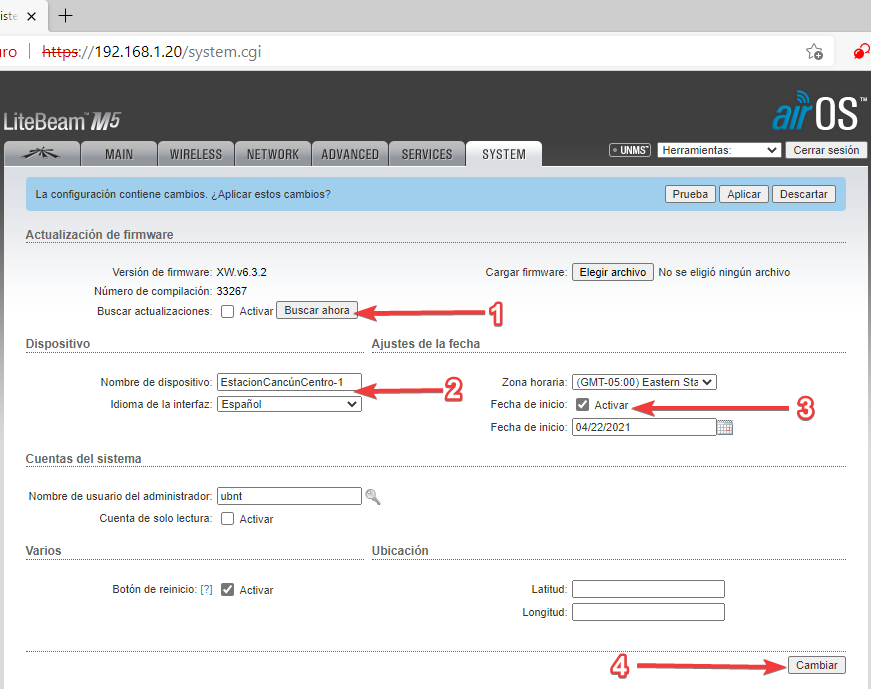

En el apartado System configuramos:

1. Habilitar actualizaciones. Podemos dejarlo deshabilitado.
2. Nombre del Dispositivo. Colocar un nombre que sea fácil de identificar en el futuro.
3. Fecha de Inicio. Zona Horaria. Habilitar para llevar un registro de la fecha en que se instaló la antena. Seleccionar GTM-5 como zona horaria.
4. Clic en cambiar para guardar cambios.

Archivo adjunto 898




Aplicar cambios al equipo Estación

Es importante señalar que al aplicar los cambios el equipo nos desconectará. Tendremos que conectarnos nuevamente al equipo con una dirección IP que este en el mismo segmento de red que su interfaz WAN que hemos modificado. Ahora es la IP 10.0.23.31.

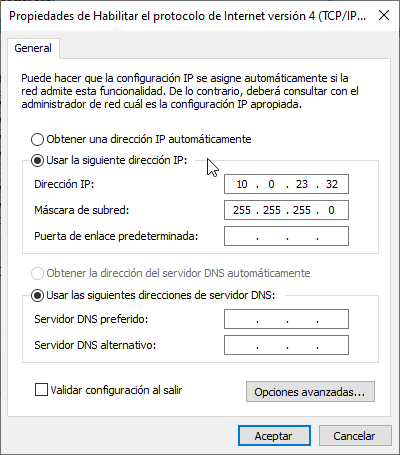

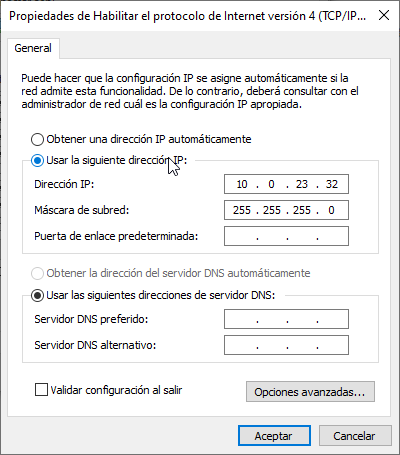

Un ejemplo de cómo configurar nuestra computadora para conectarnos nuevamente es el siguiente:

Archivo adjunto 899


Verificación de conexión

Conectando nuestra computadora a cualquiera de las antenas, iniciando sesión en cualquiera de ellas, debemos poder comunicarnos con la otra antena.

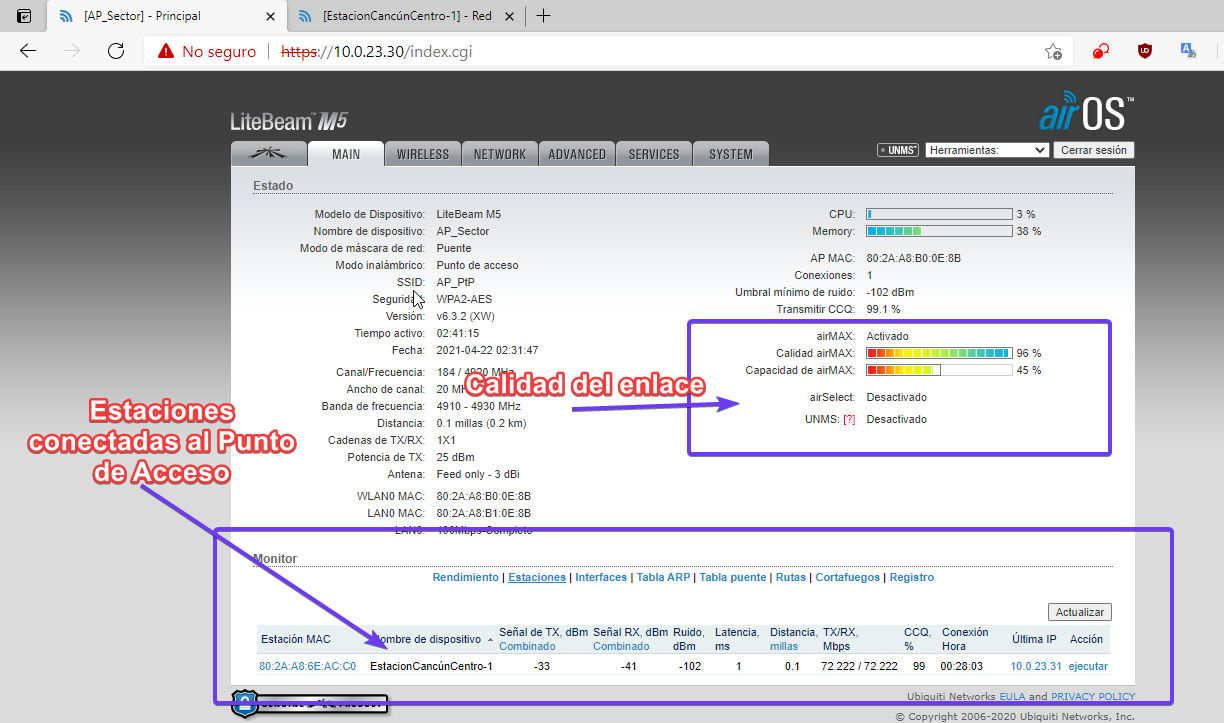

Accedemos a equipo Punto de Acceso y verificamos los equipos estaciones conectados, así como la calidad de la conexión que tengamos.

Archivo adjunto 900
