Configuración Inicial VSOL, WOLCK utilizando método Auto Learn de Puertos PON
Estas configuraciones se realizaron utilizando Olts con las siguientes características:

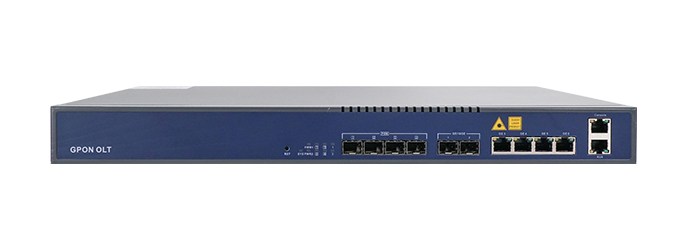

VSOL
Archivo adjunto 986

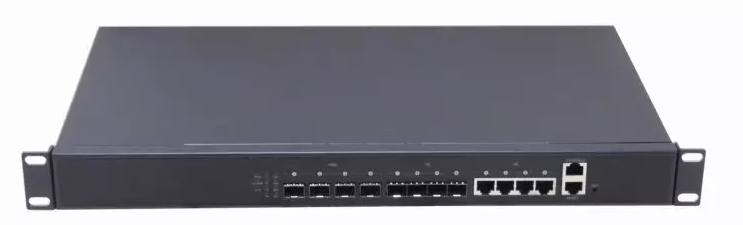

WOLCK
Archivo adjunto 949
Características:
VSOL GPON OLT, Software Version V2.1.3R
WOLCK GPON OLT, Software Version V2.1.3R
Accesos IP default:
Vsol y Wolck
Ip: 192.168.8.200
User & Password:
Vsol y Wolck
user: admin
pass: Xpon@Olt9417#
Debemos conectarnos físicamente a la OLT

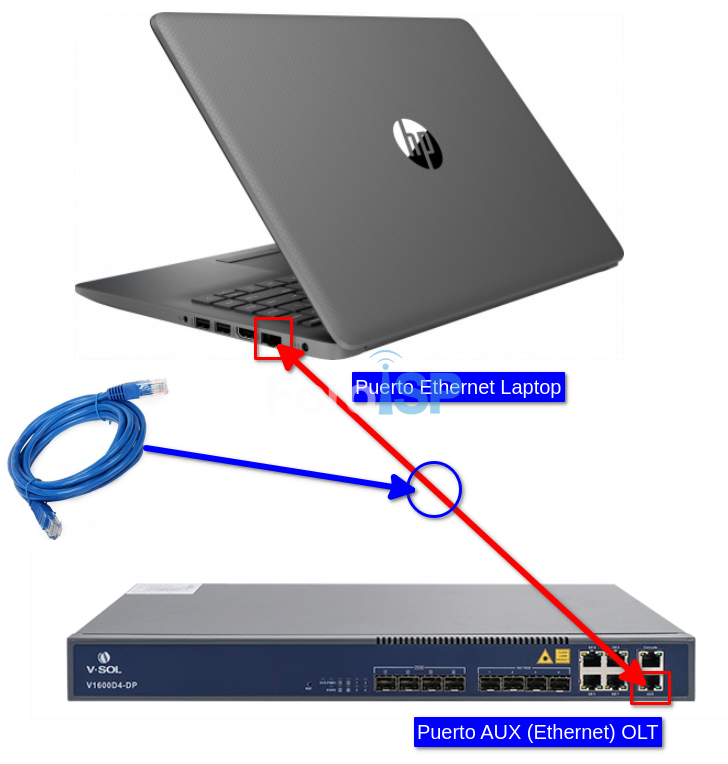

Utilizando un cable utp del puerto Ethernet de nuestra computadora al puerto Aux de la OLT, una vez conectados debes asignar una ip estática (que se encuentre en el rango de la Ip de la OLT) a nuestra computadora para por alcanzarla, por ejemplo 192.168.8.100.
Archivo adjunto 983
Una vez hecho lo anterior probamos dando ping a 192.168.8.200.

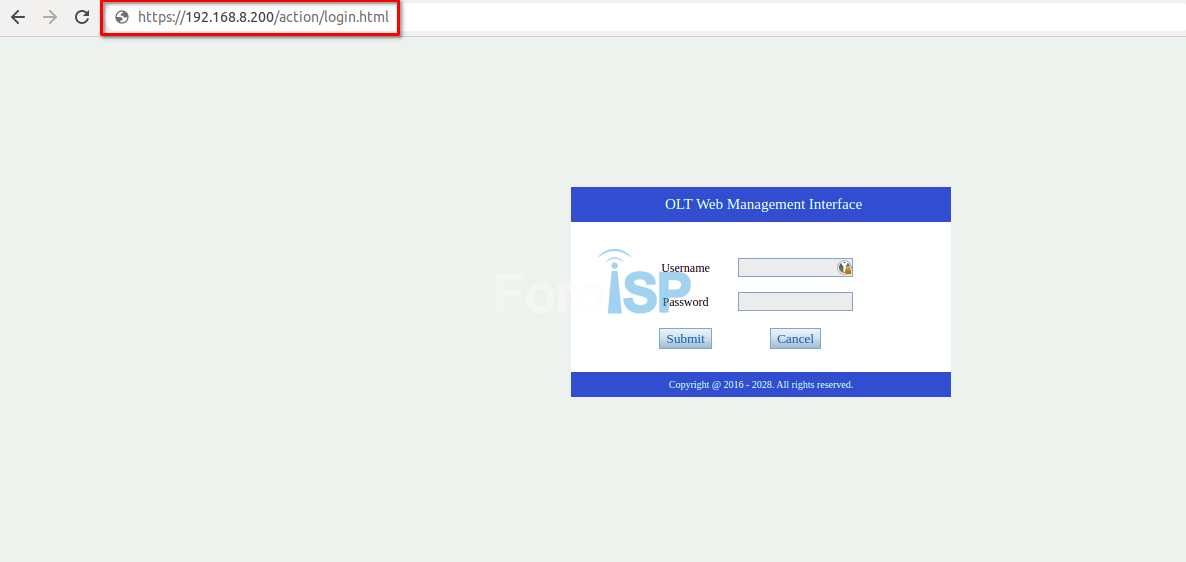

Ingresara a la OLT utilizando la Interfaz Web
Archivo adjunto 951

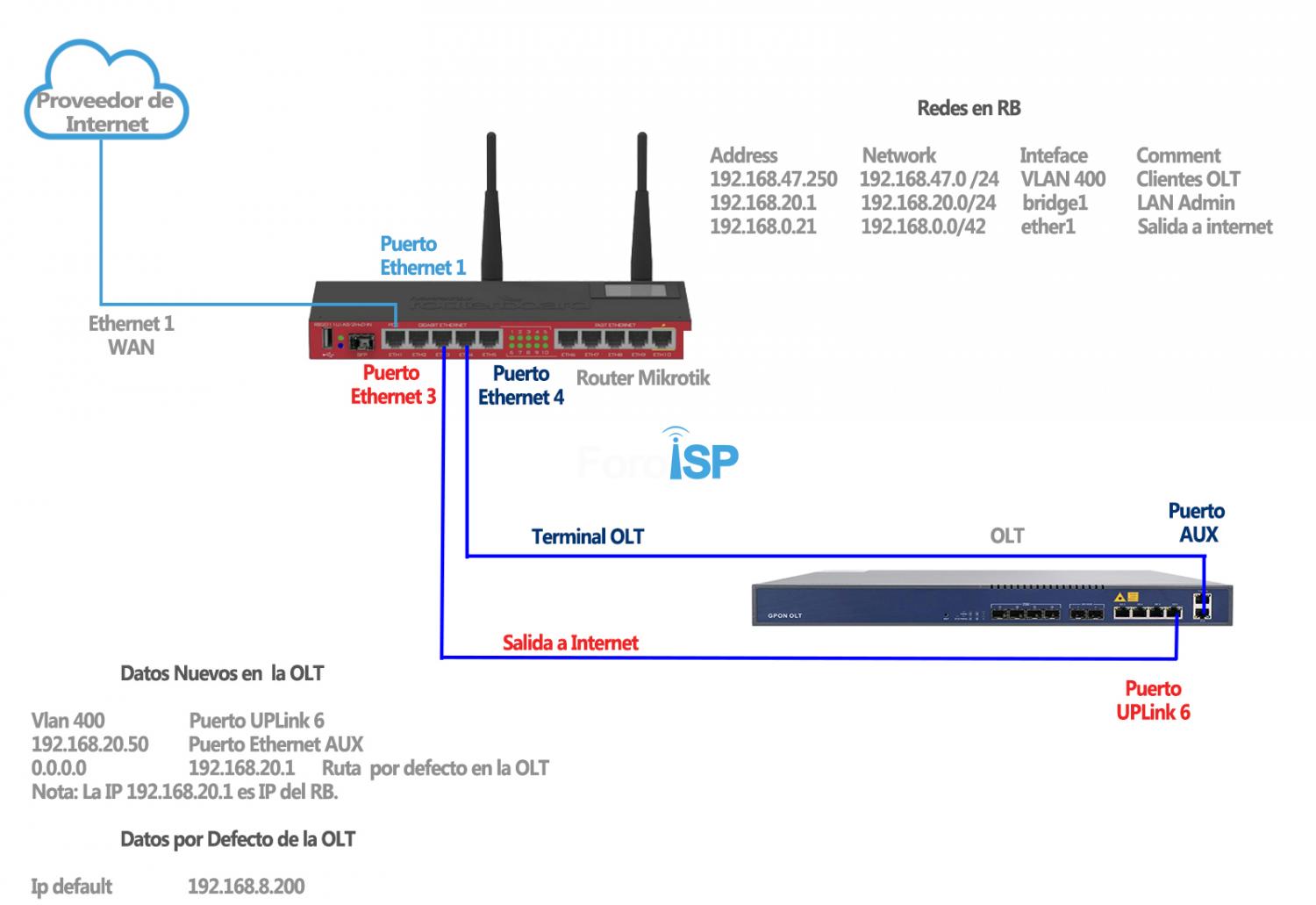

El siguiente diagrama presenta la conexión física a seguir cuando no contamos con fibra óptica para hacer una conexión SFP
Archivo adjunto 985
Asignar IP de administración a OLT
Debemos tener agregadas nuestro Vlan, LAN De Administración y LAN de Segmento de Clientes en nuestro Router.
Archivo adjunto 952

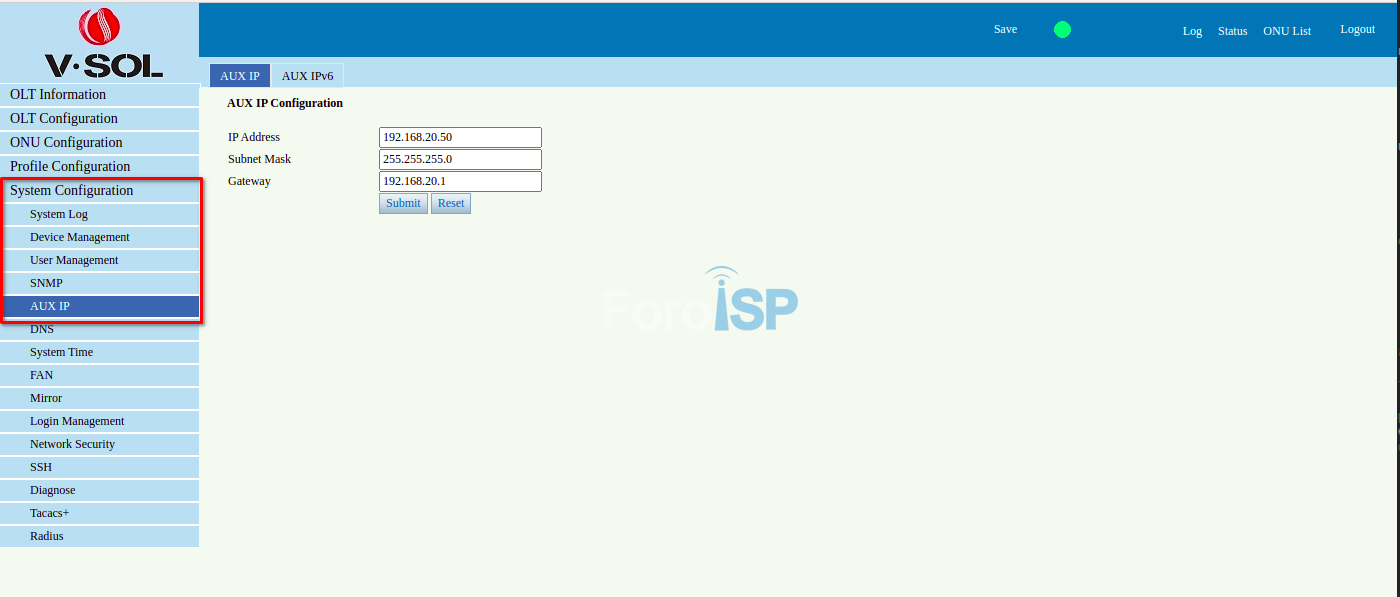

Utilizaremos la ip 192.168.20.50, esto permitirá acceder a la interfaz utilizando la Ip de administración y ya no la Ip por default. Presionamos Submit y guardamos la configuración en la OLT presionando el botón Save de la parte superior de la pantalla.
Archivo adjunto 953

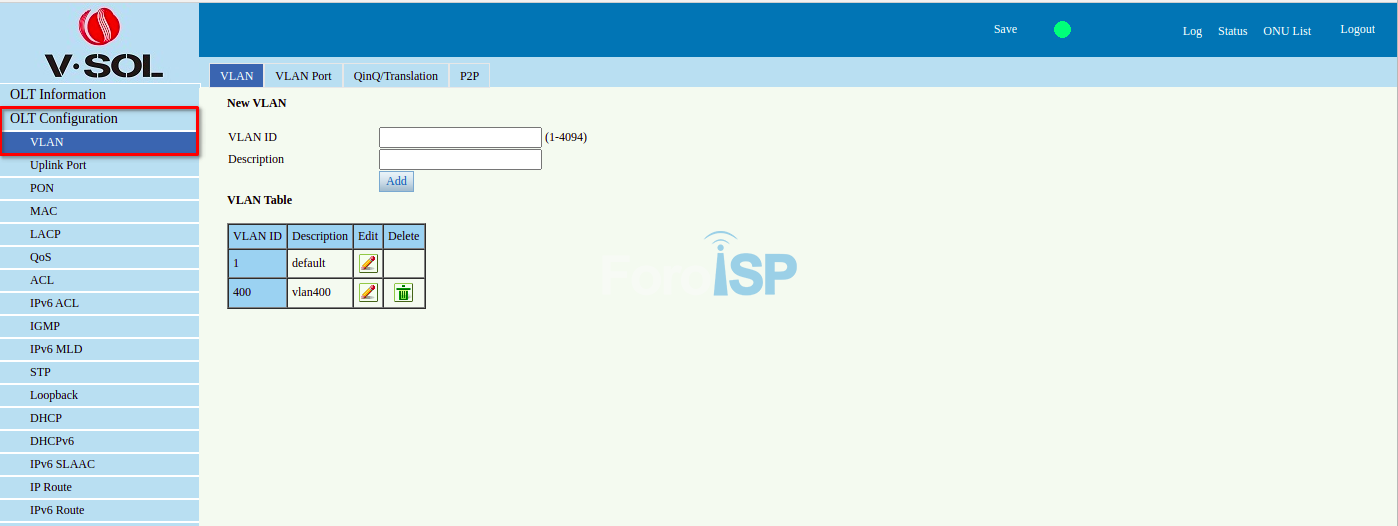

Crear VLAN 400 para los clientes
Accedemos a la sección VLAN del menú OLT Configuration.
Archivo adjunto 954

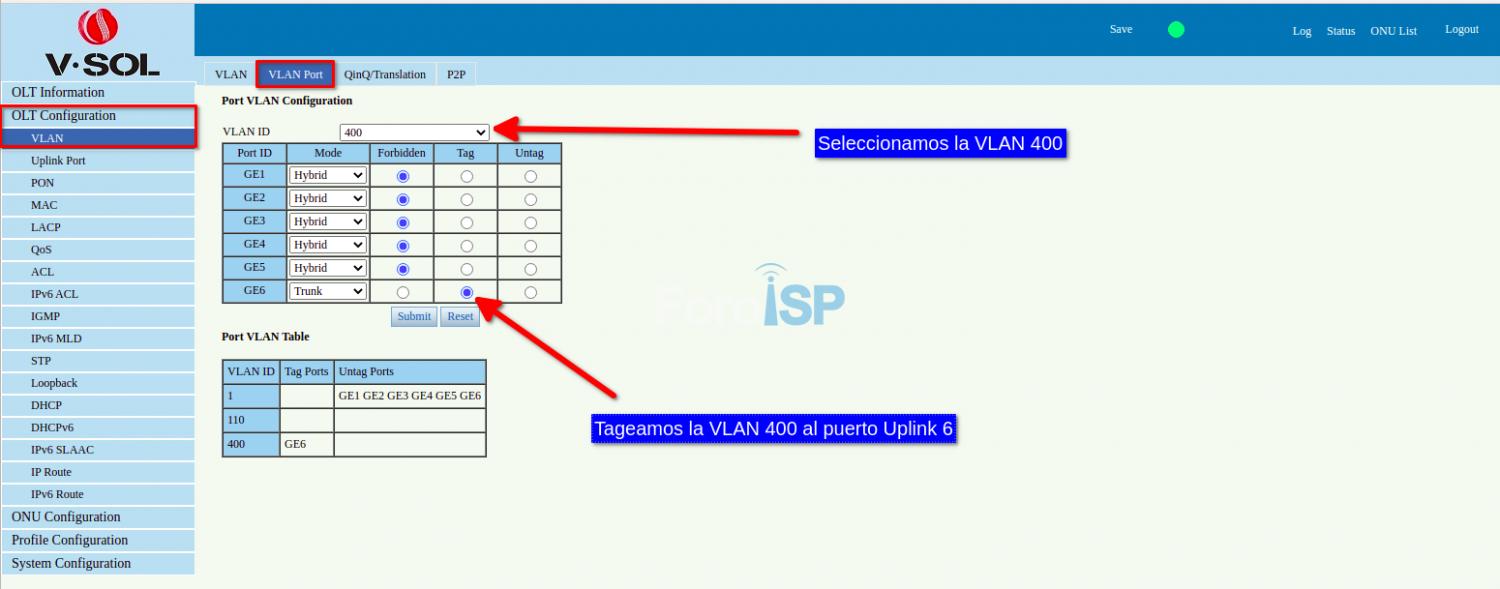

Asignar VLAN a puerto Uplink G6 (VLAN TAG)
Archivo adjunto 955
Cuando se configura el ONU AutoLearn para los puertos PON, es necesario tener previamente configurado un line profile, para que las Onus que se conecten a estos puertos puedan tomar las configuraciones (tcont, gemport, service ports) que fueron definidas en el line profile.
En el line profile están definidos las configuraciones de tcont, gemports así como los service port.
Pasos para configurar y autorizar utilizando método Auto Learn:
1. Crear dba profiles.
2. Crear line profile, solo se requiere un nombre al finalizar seleccionamos la opción Detail & Modify.
3. Creamos los tcont.
4. Creamos los gemport.
5. Creamos el service, similar al gem mapping vlan de Huawei.
6. Creamos el service port.
7. Conectar ONU a puerto PON 4.

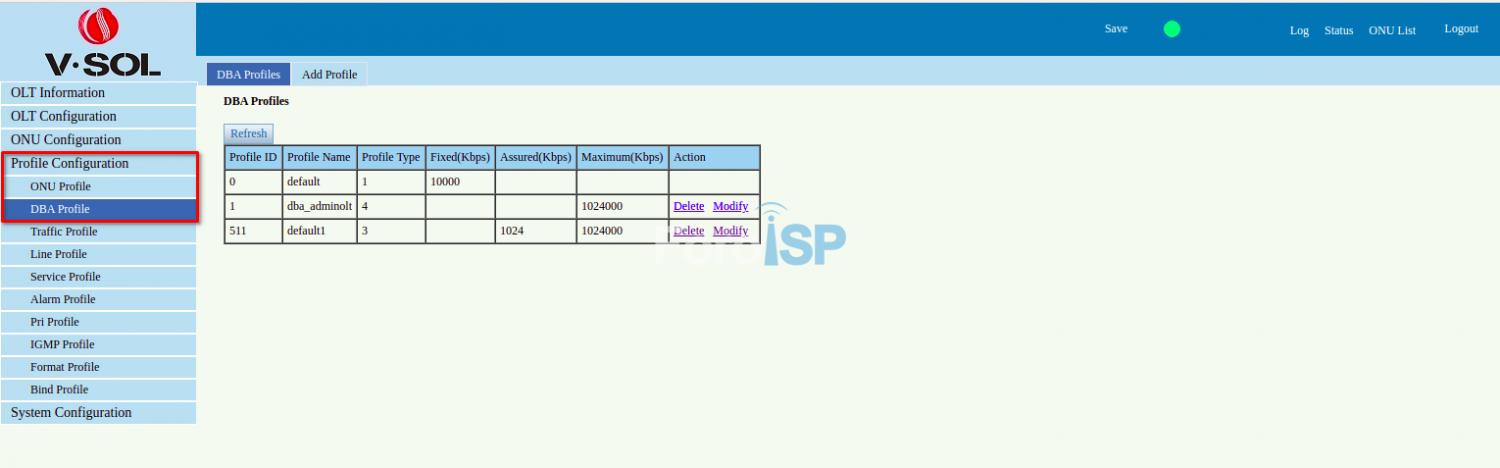

1 Crear DBA Profiles

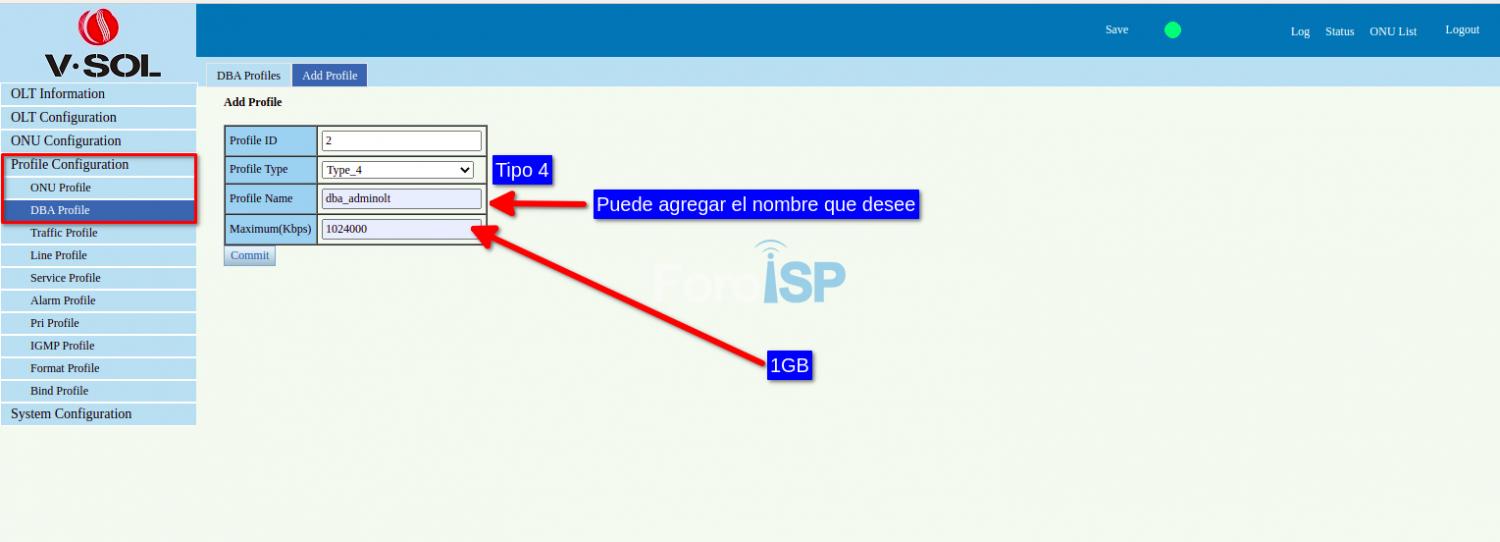

El DBA que crearemos para este ejemplo será de tipo 4 (Best Effor) con 1024000 Kbps (1GB) máximo en sentido Upstream.
Archivo adjunto 940
Archivo adjunto 941

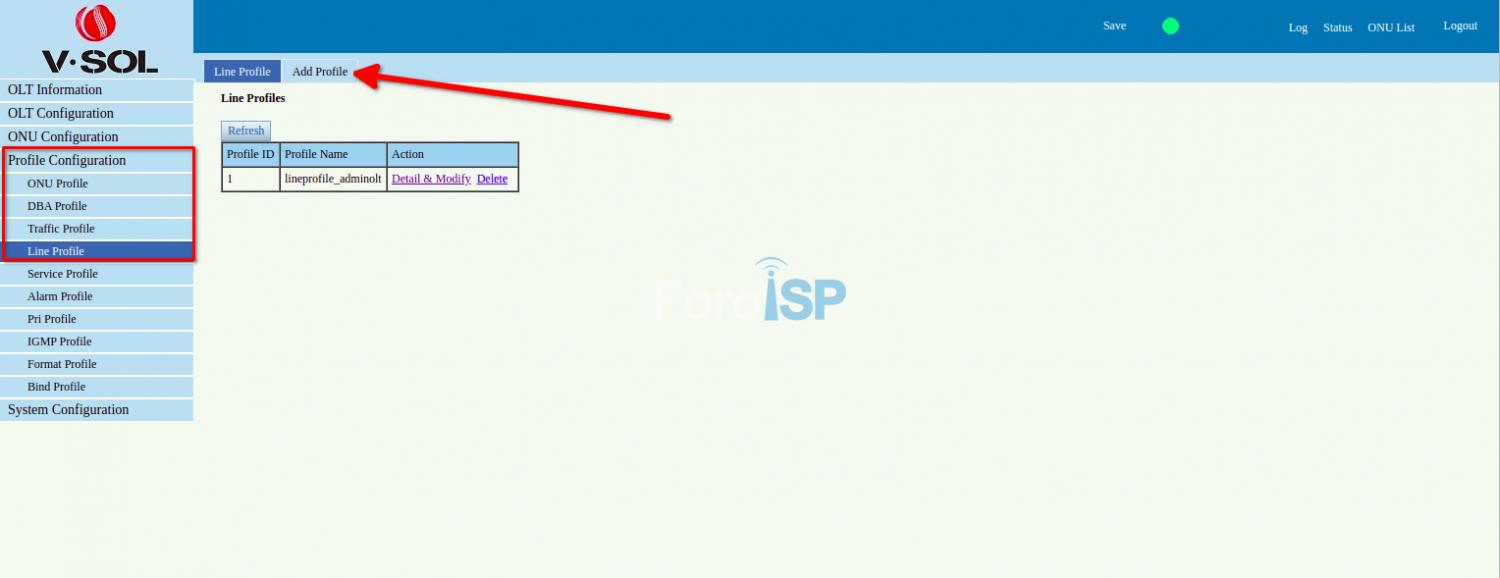

2 Crear line profile
Para este ejemplo crearemos el line profile "lineprofile_adminolt" el cual usaremos al final de este manual para configurar el AutoLearn del puerto PON 4 de nuestra OLT.
Archivo adjunto 942

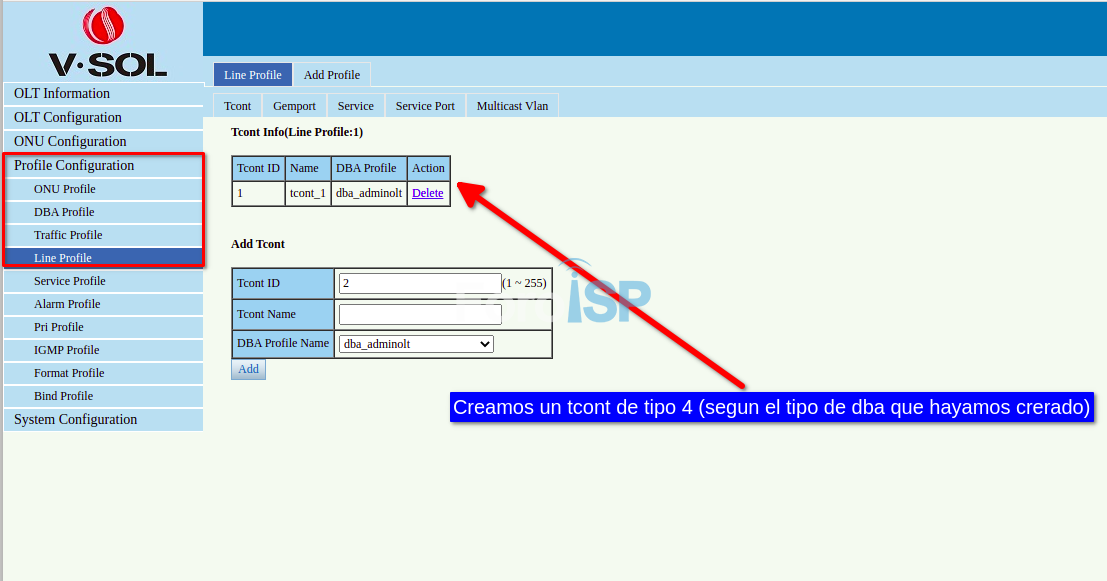

3 Crear tcont
Archivo adjunto 943
4 Crear Gemport
En caso de no contar con traffic profiles puede revisar el siguiente manual http://foroisp.com/threads/1680-Crear-Traffic-Profiles en donde encontrara la información necesaria para poder crearlos.
Archivo adjunto 944
1.- Gemport index, se asigna por default.
2.- Seleccionamos el tcont que estará asociado al gemport que estamos creando, para este ejemplo usaremos el ID del tcont creado en el paso 4.
3.- Definimos un nombre, que haga referencia al tipo de servicio para el cual
lo usaremos, de igual forma este puede estar vació.
4.- Seleccionamos el traffic profile Upstream asociado, podemos usar el default o seleccionar alguno que hayamos creado previamente.
5.- Seleccionamos el traffic profile Downstream asociado, podemos usar el default o seleccionar alguno que hayamos creado previamente.
6.- Habilitamos el gemport.

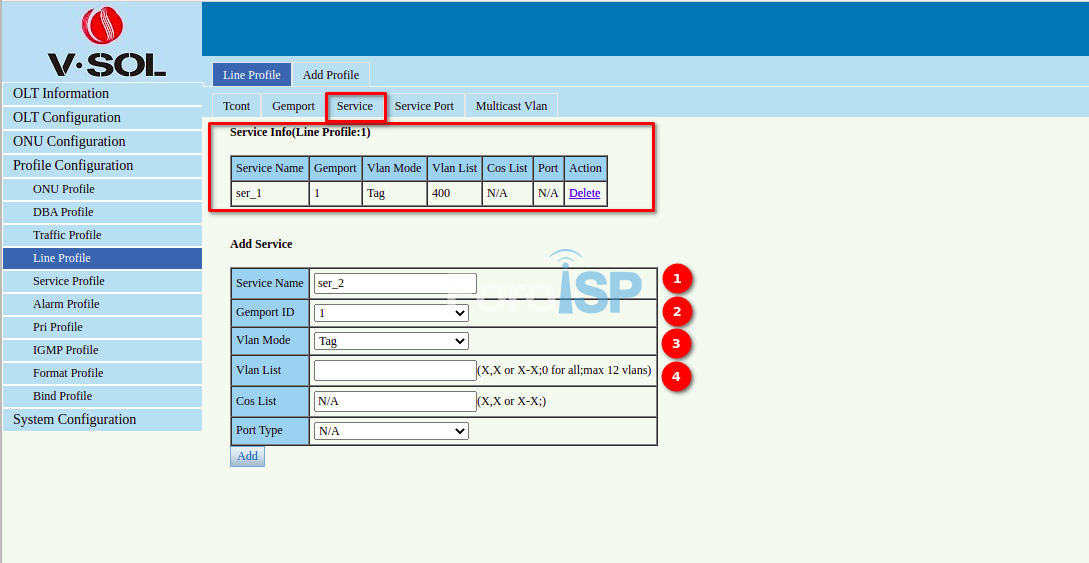

5 Crear Service
Archivo adjunto 945
1.- Especificamos el nombre del servicio.
2.- Definimos que gemport se utilizara, para este ejemplo usaremos el ID del gemport creado en el paso 5.
3.- Tipo de Vlan (tag/untag), para este ejemplo usaremos tag.
4.- Especificamos la Vlan de Cliente, en nuestro esquema definimos que la Vlan 400 se usará para proveer servicio a los clientes.

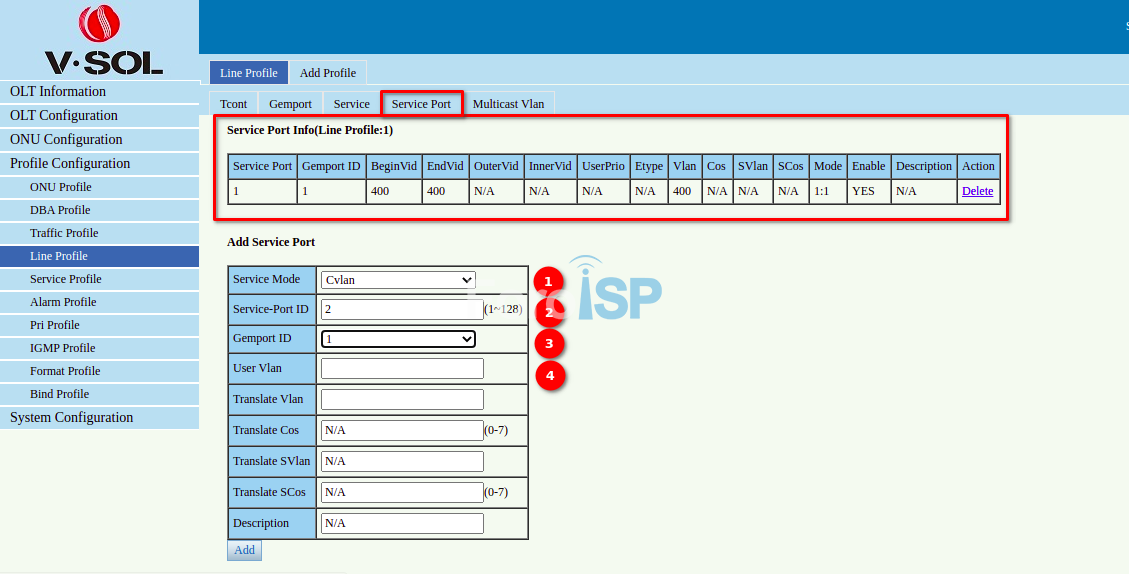

6 Crear Service Port
Archivo adjunto 946
1.- Especificamos el Service Mode, puede ser únicamente utilizando la Vlan del cliente CVLAN o CVLAN +
PRIORITY, para este ejemplo usaremos la opción CVLAN.
2.- Service port index, especificamos el ID o podemos dejar el que se asigna por default, tener en cuenta que el valor del ID debe estar entre 1-128 por ser GPON.
3.- Especificamos que gemport utilizara el service port, en este caso usaremos el ID del gemport creado en el paso 5.
4.- Especificamos la Vlan del cliente.
5.- Especificamos la Vlan del cliente.
Una vez finalizada las configuraciones para el line profile, accedemos a la sección ONU AutoLearn del menú Onu Configuration y procedemos a configurar los puertos que deseamos que automáticamente autoricen a las Onus que se conecten en él. Para este ejemplo usaremos el puerto PON 4.
En caso de no contar con service profiles y onu profiles puede revisar los siguientes manuales en donde encontrara la información necesaria para poder crearlos.
Crear service profile: http://foroisp.com/threads/1682-Crea...file-VSOL-WOLK
Crear onu profile: http://foroisp.com/threads/1681-Crea...file-VSOL-WOLK
Archivo adjunto 947

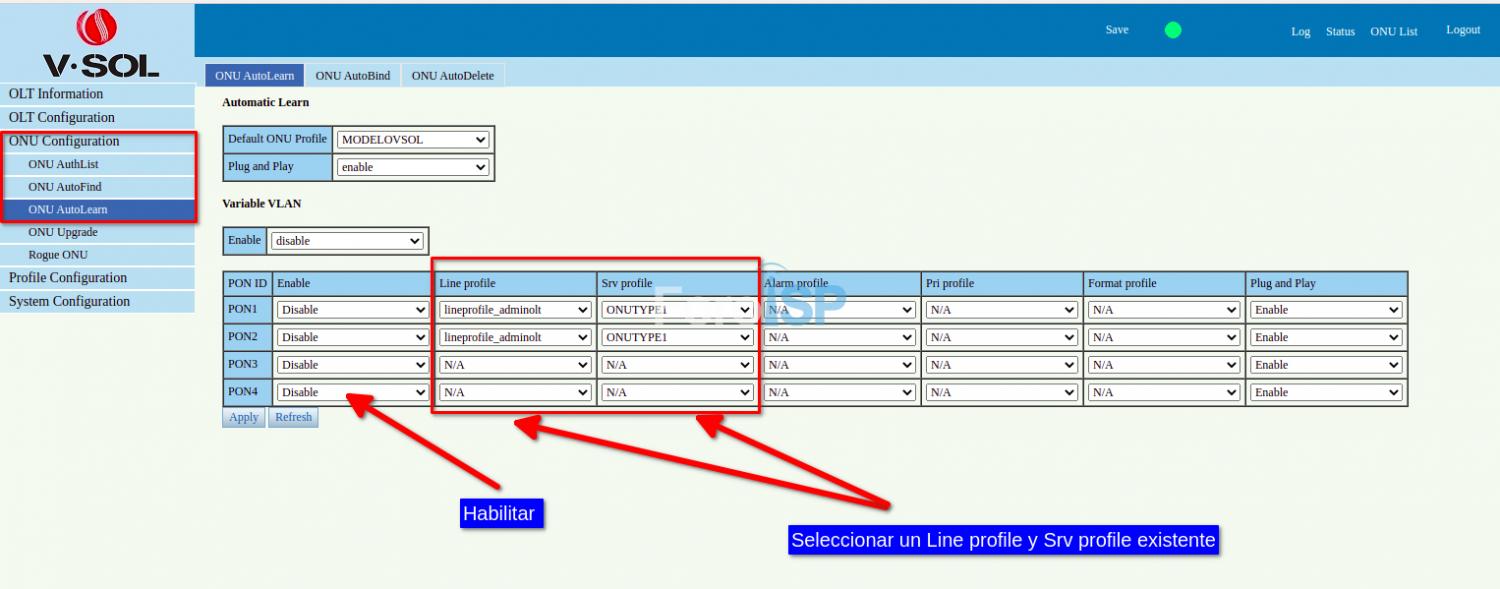

Habilitamos el la opción AutoLearn al puerto 4 y especificamos que service profile y line profile serán usados para autorizar las Onus conectadas en ese puerto. Para este ejemplo creamos el line profile “lineprofile_adminolt” y el service profile “ONUTYPE1”. Una vez seleccionado las opciones mencionadas aplicamos las configuraciones y las cargamos a la OLT.
En la sección ONU AutoList del menú ONU Configuration veremos que la ONU que teníamos conectado en el puerto PON ya ha sido Autorizada, podemos validar sus configuraciones actuales presionando el botón config de la columna Action de la Tabla.
