Crear WAN IP a ONU Autorizada VSOL, WOLK

La WAN IP se puede realizar desde la Interfaz de la OLT en la sección configuración de la ONU y también desde la interfaz WEB propia de la ONU, en este caso lo realizaremos con el método de la interfaz de la ONU.

Para ello necesitamos conectarnos físicamente al puerto Ethernet de la ONU o a traves de su WIFI.
La IP predeterminada del dispositivo es 192.168.1.1.

1.- Abra el navegador web, escriba la IP del dispositivo en la barra de direcciones.
2.- Se le pedirá que introduzca el nombre de usuario y la contraseña. Usuario “admin” y la contraseña “stdONU101”.
3.- Complete el código de verificación.

Archivo adjunto 977

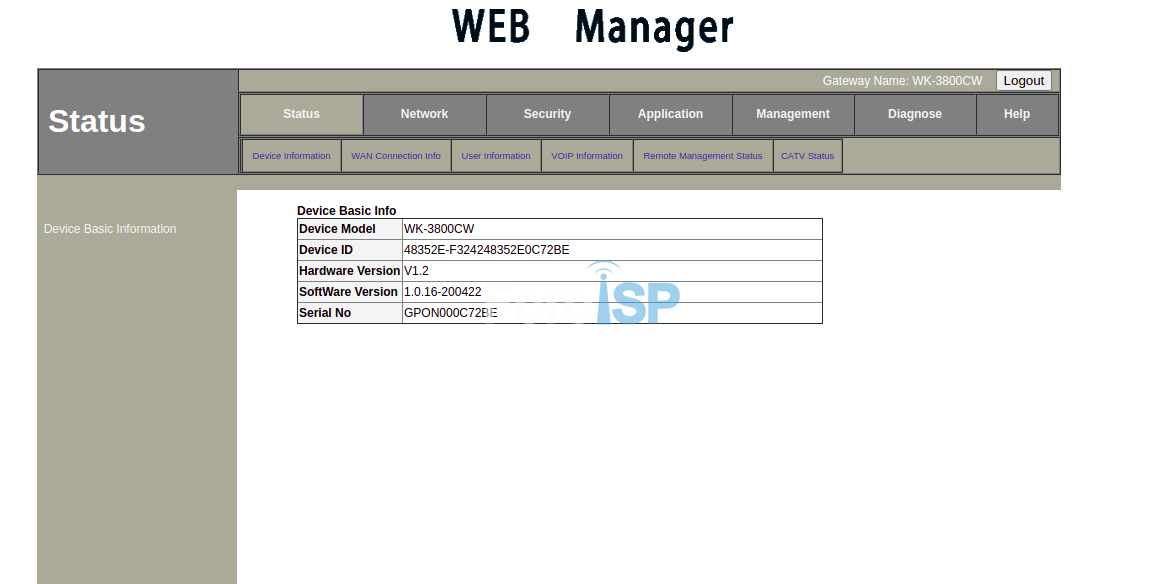

Si la información ingresada es correcta podremos acceder a la Interfaz de la ONU.

Archivo adjunto 978

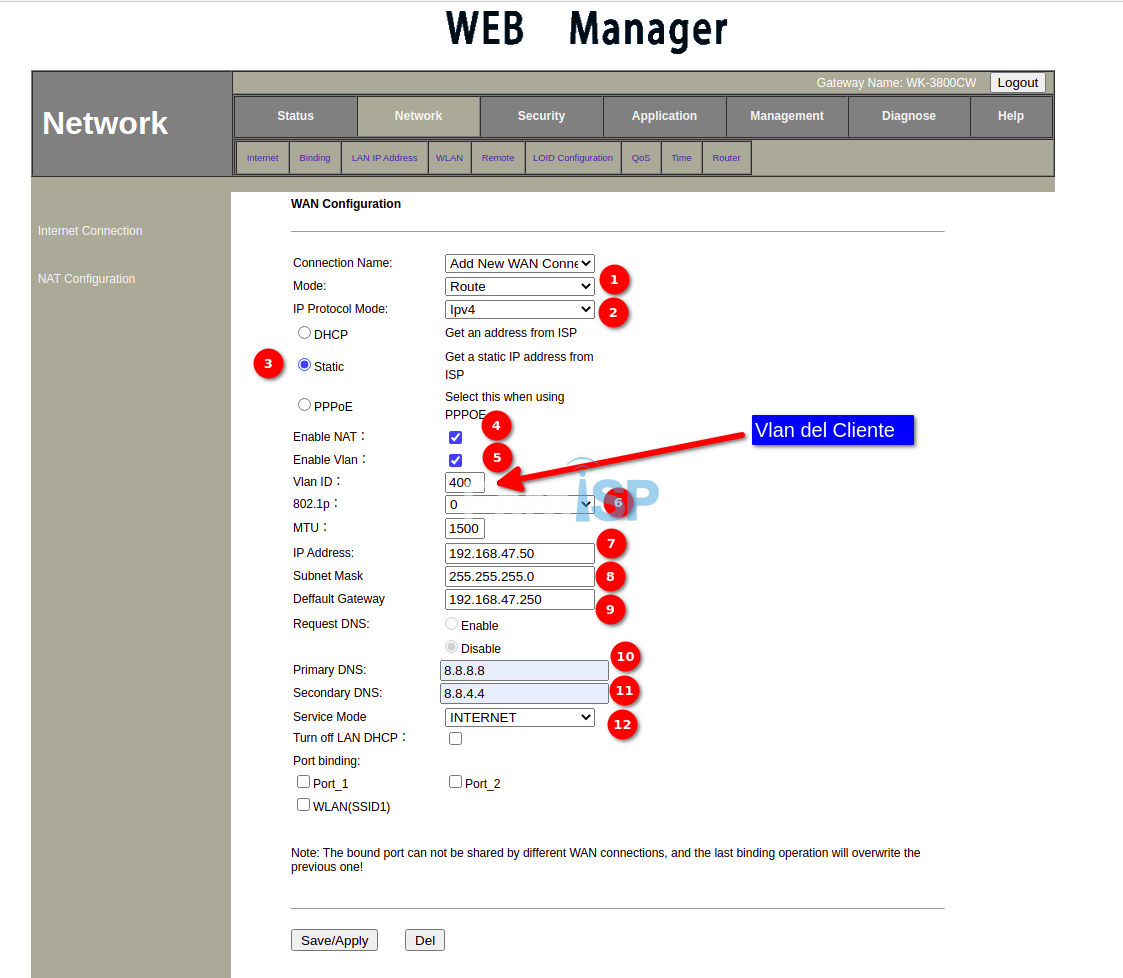

En el ménu de opciones accedemos a la sección Network para crear la Wan IP.

Archivo adjunto 979

1.- Wan Ip en modo Routing.
2.- Version IPv4.
3.- Wan Ip de tipo Statica.
4.- NAT habilitado.
5.- Vlan habilitado.
6.- Vlan ID, 400 vlan de clientes.
7.- Prioridad 0.
8.- Ip disponible de la subred.
9.- Mascara de subred.
10.- Gateway.
11.- DNS 1.
12.- DNS 2.

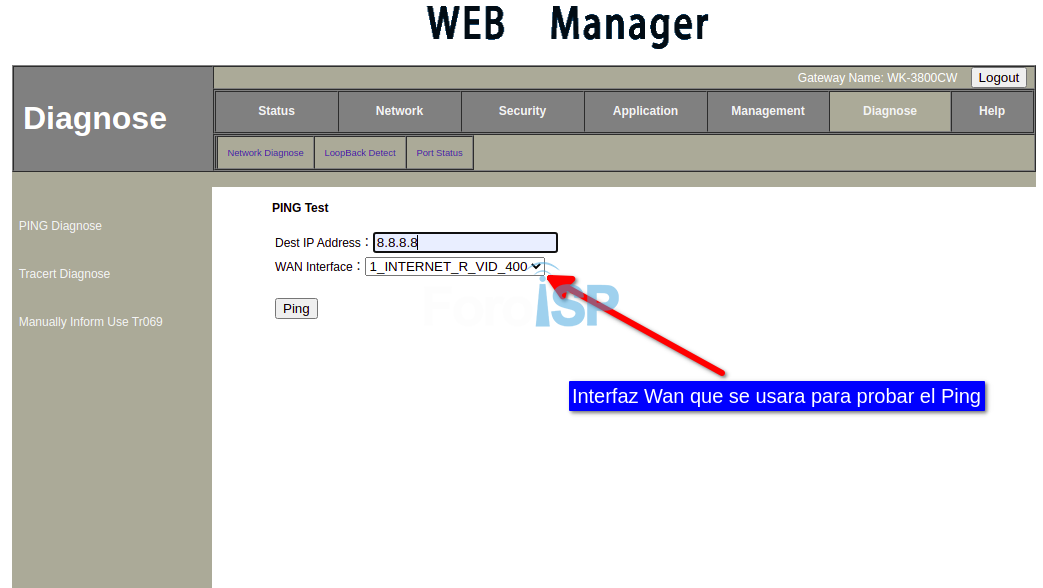

Una vez creada la Wan IP, la probamos realizando un ping desde la ONU a INTERNET.

Archivo adjunto 980

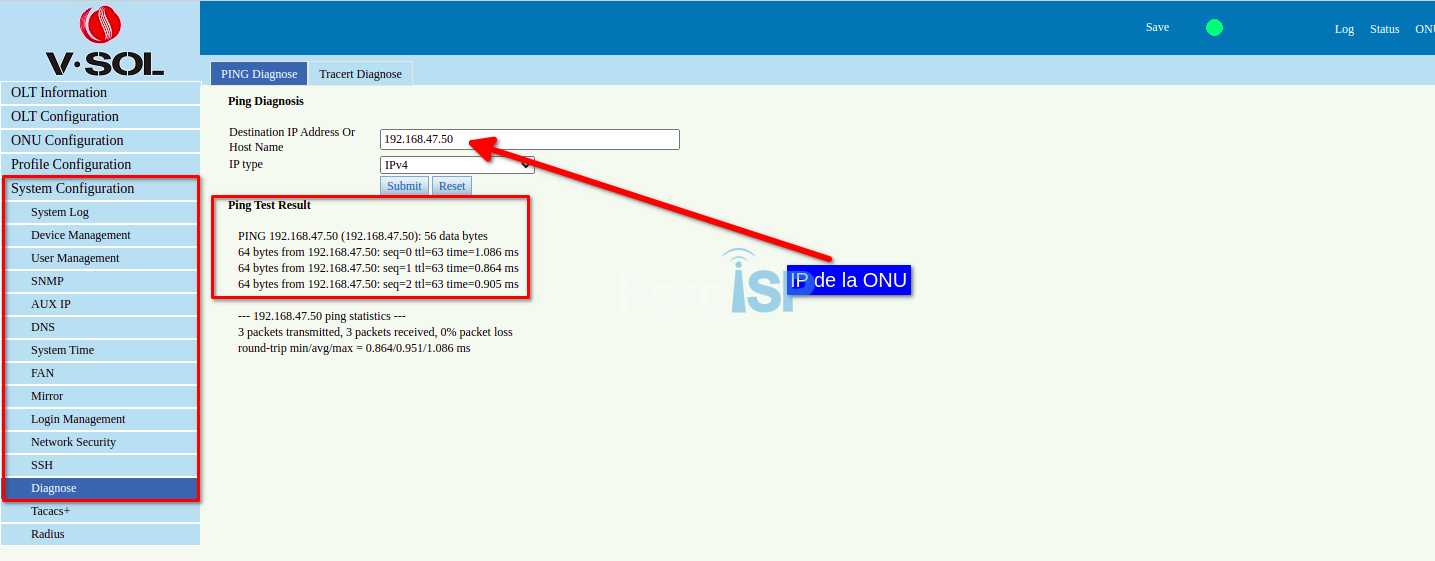

De igual forma podemos probar realizando ping desde la OLT a la IP de la WAN configurada en la ONU

Archivo adjunto 981
