Configuración Básica OLT VSOL EPON utilizando método Automático

Modelo OLT VSOL EPON
Características:
VSOL EPON OLT, Firmware version: V2.03.54R

Accesos IP default:
IP: 192.168.8.100

User & Password:
User: admin
Password: admin

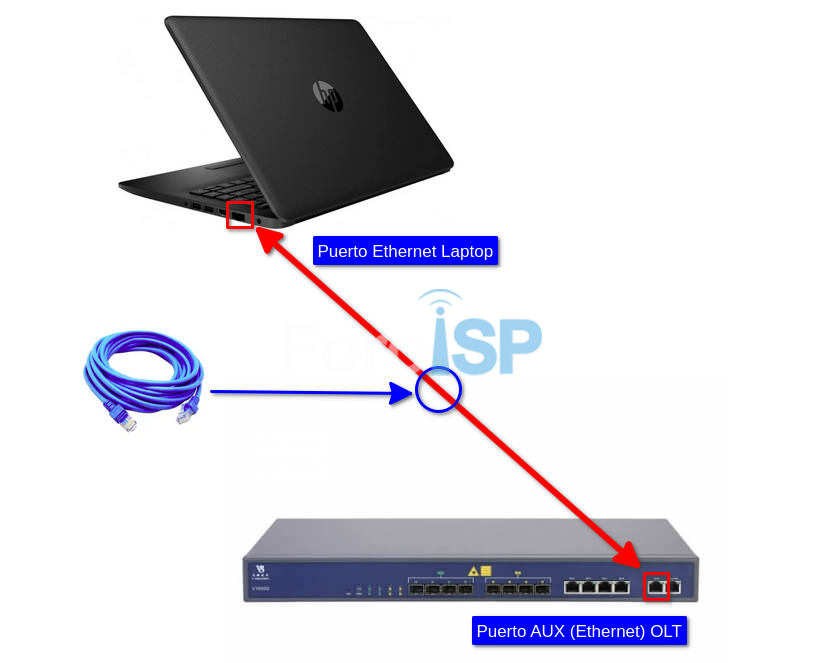

Debemos conectarnos físicamente a la OLT
Utilizando un cable UTP del puerto Ethernet de nuestra computadora al puerto AUX de la OLT, una vez conectados debes asignar una IP estática (que se encuentre en el rango de la IP de la OLT) a nuestra computadora para por alcanzarla, por ejemplo 192.168.8.50

Archivo adjunto 1006

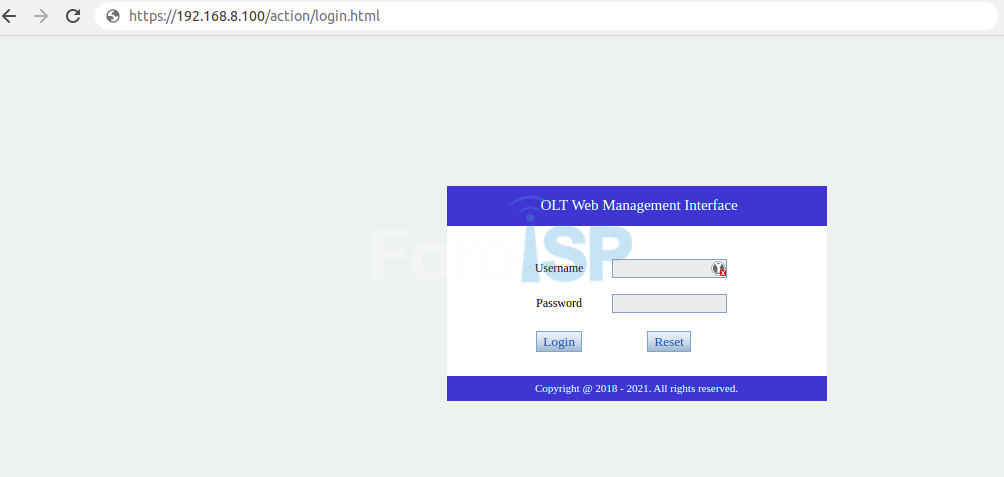

Una vez hecho lo anterior probamos dando ping a 192.168.8.100

Archivo adjunto 1007

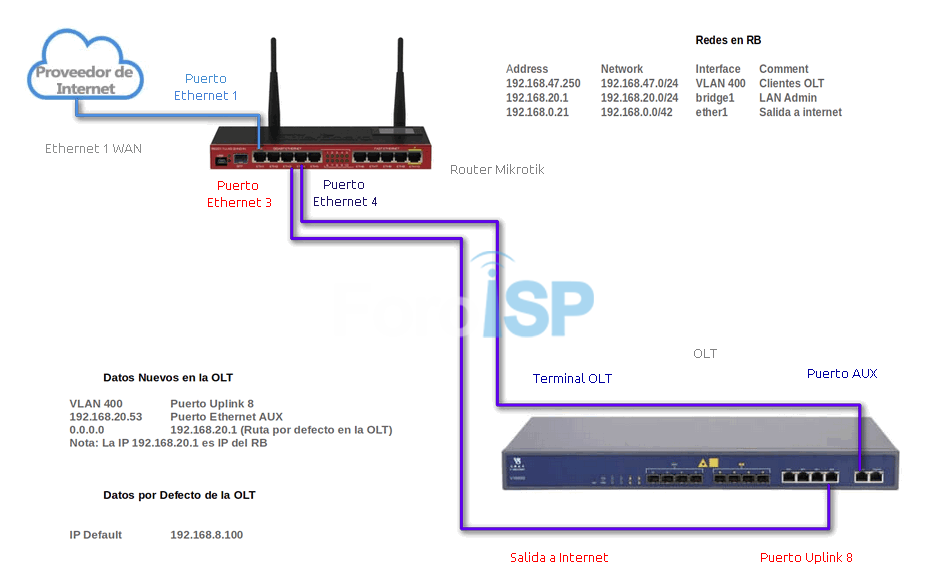

El siguiente diagrama presenta la conexión física a seguir cuando no contamos con fibra óptica para hacer una conexión SFP

Archivo adjunto 1012

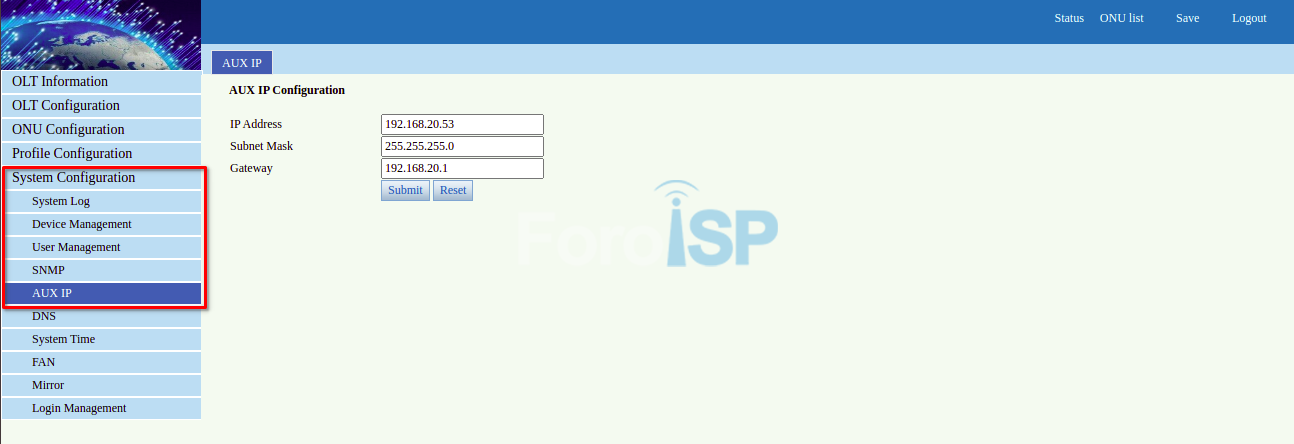

Asignar IP de administración a OLT

Debemos tener agregadas nuestro Vlan, LAN De Administración y LAN de Segmento de Clientes en nuestro Router.

Utilizaremos la ip 192.168.20.53, esto permitirá acceder a la interfaz utilizando la Ip de administración y ya no la Ip por default. Presionamos Submit y guardamos la configuración en la OLT presionando el botón Save de la parte superior de la pantalla.

Archivo adjunto 1008

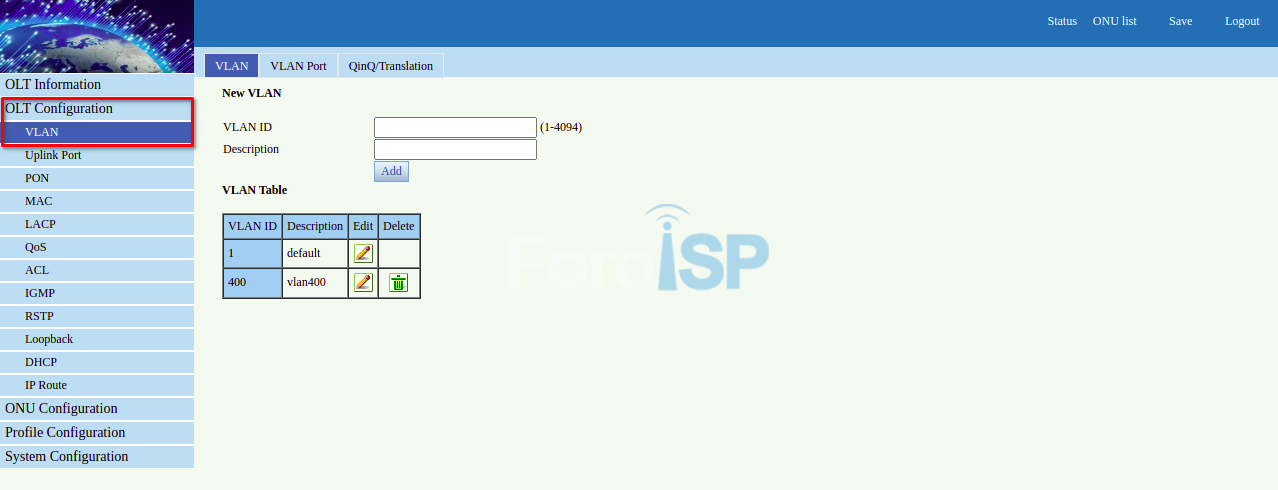

Crear VLAN 400 para los clientes

Accedemos a la sección VLAN del menú OLT Configuration.

Archivo adjunto 1009

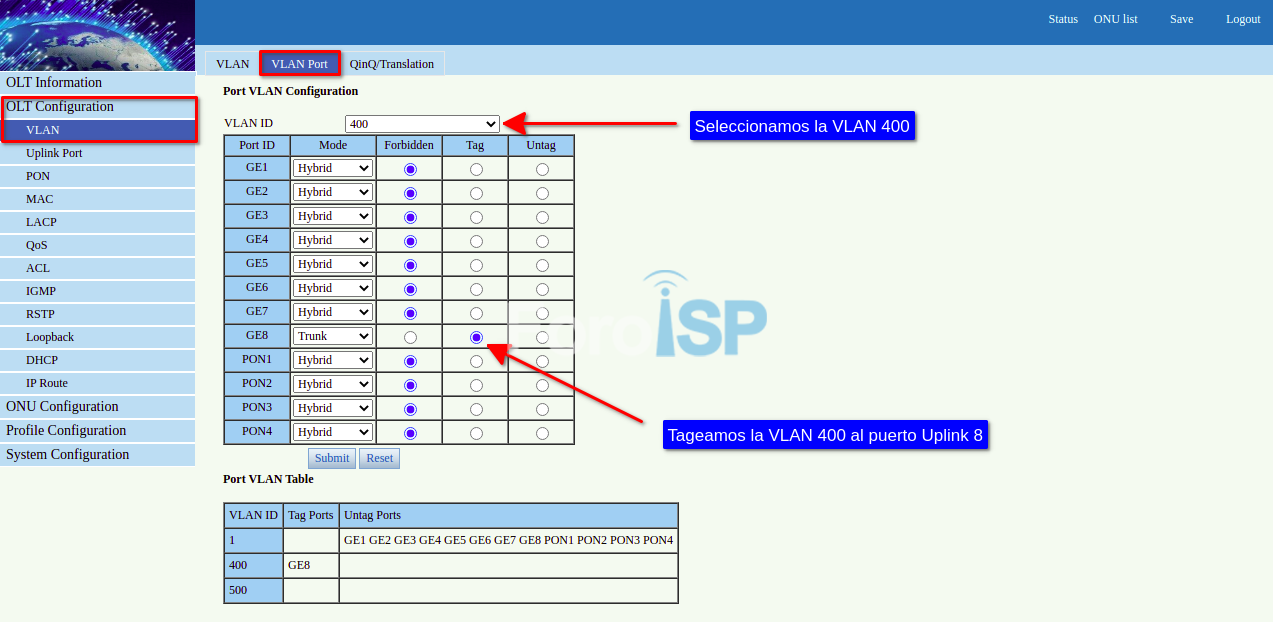

Asignar VLAN al puerto Uplink G8 (VLAN TAG)

Archivo adjunto 1010

Para autorizar Onu de forma automática, se debe realizar el siguiente proceso (este es solo un ejemplo el proceso se puede llevar a cabo realizando configuraciones diferentes a este):

Una vez que tengamos conectadas nuestras Onus al puerto PON orrespondiente, realizamos lo siguiente.

- Acceder a la sección Authentication del menú ONU Configuration.

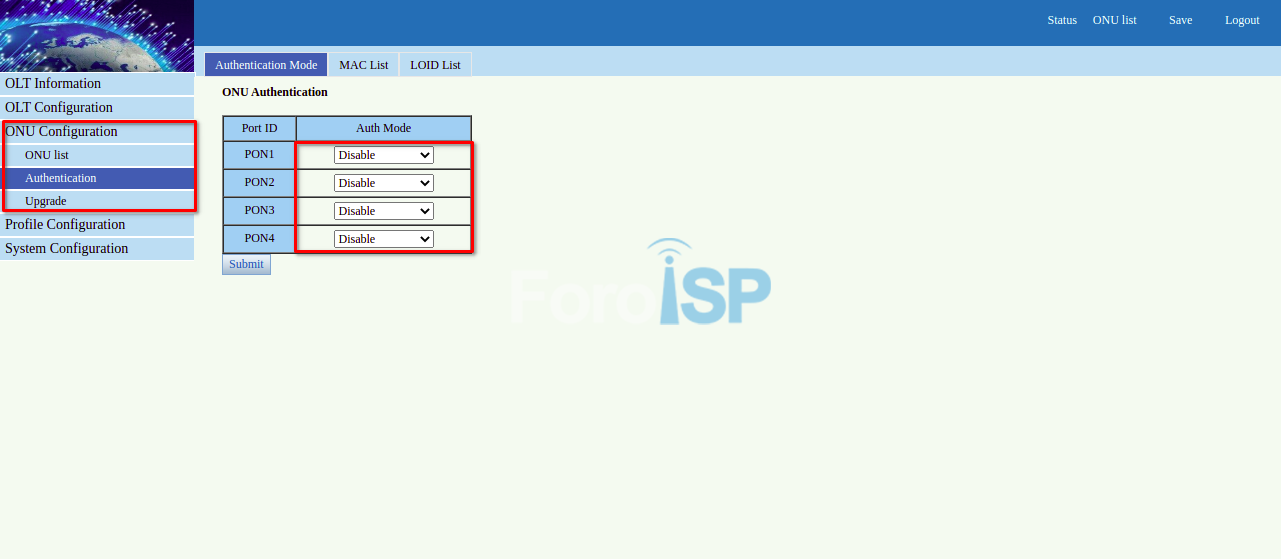

- Para este ejemplo verificamos que todos los puertos PON este en modo Disable.
- Acceder a la sección ONU LIST del menú ONU Configuration y comprobamos que la ONU se autorice.

1 Tipo de Autenticación

Archivo adjunto 1013

2 ONU Add

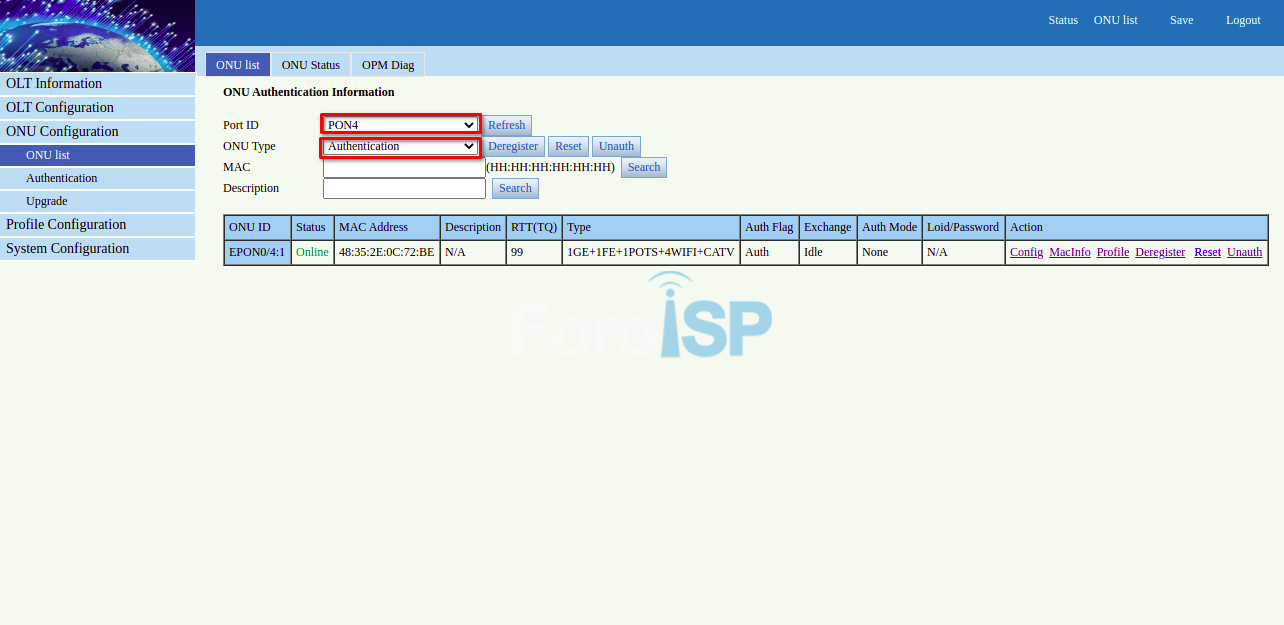

Después de hacer correctamente los pasos anteriores y contar con ONU's ya conectadas, estas se autorizaran solas, puede verificarlo en la sección ONU List seleccionando el puerto PON correspondiente y el tipo Authentication.

Nota: Después de este paso no es necesario realizar alguna acción posterior para terminar de autorizar.

Archivo adjunto 1014

En caso de estar interesado en agregar service profiles y dba profiles puede revisar los siguientes manuales en donde encontrara la información necesaria para poder crearlos:

Crear service profile: http://foroisp.com/threads/1694-Crea...e-Profile-VSOL
Crear DBA profile: http://foroisp.com/threads/1695-Crear-DBA-Profile-VSOL
