Como crear y vincular (Bind) Service Profile EPON OLT VSOL

Los Service Profiles (perfil de servicio) se utilizan para configurar los parámetros relacionados con los servicios y asociación de VLANS (transparent, trunk, tag...) a los puertos Ethernet, WIFI, VEIP de nuestra ONU. Al igual que proporciona la configuración del servicio para la ONU que se gestiona mediante la interfaz de control y gestión de terminales de red óptica (OMCI).

Es decir después de agregar una ONU y vincular el Service Profile, la ONU llevará el servicio correspondiente de acuerdo con el parámetro configurado en el Service Profile.

Para empezar a definir un service profile tome como ejemplo lo siguiente.


Con el fin de determinar cuantos puertos configuraremos debemos averiguar, de que tipo y si es necesario que modelo es, en este caso usaremos:

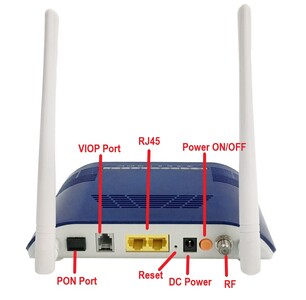

ONT WK-3800CW


Numero de puertos Ethernet (RJ45): 2
Numero de puertos Pon: 1
Numero de puertos Voip: 1


Archivo adjunto 1035

Nota

En este caso solo necesitaremos el numero de puertos LAN Ethernet.

1 Crear Profile ID

Para crear los Service Profile accedemos a la sección Service Profile del menu Profile Configuration.


Archivo adjunto 1015

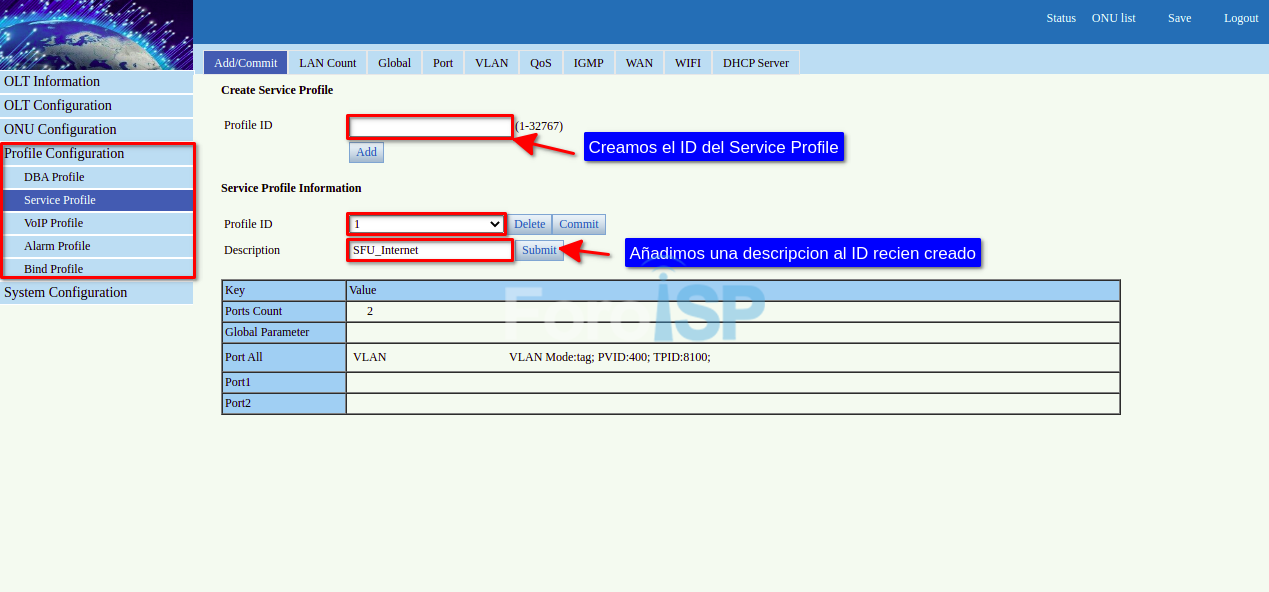

Necesitamos crear un ID y especificar una descripción, una vez agregado ya podremos configurarlo mas a detalle.

Nota

Si el Uplink Port esta en modo untag, el PVID (Default VLAN ID) necesita ser configurada, es decir asignarle la VLAN con la que se trabajara.

2 LAN Count

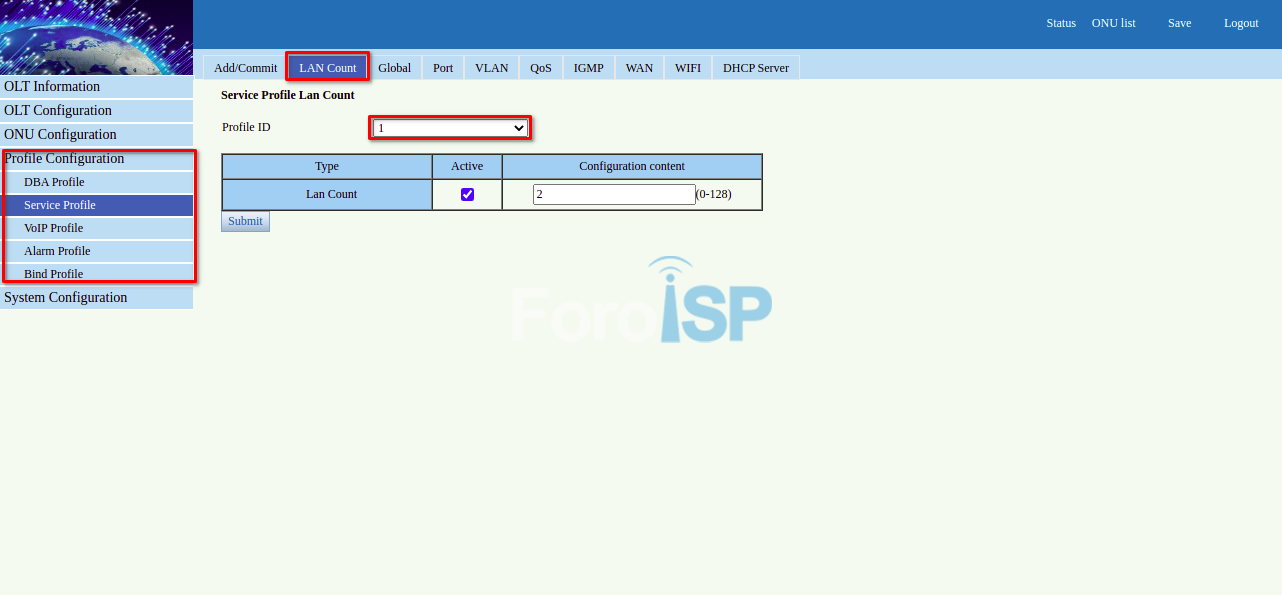

Especificamos el numero de puertos LAN al ID correspondiente.

Archivo adjunto 1016

3 VLAN Mode

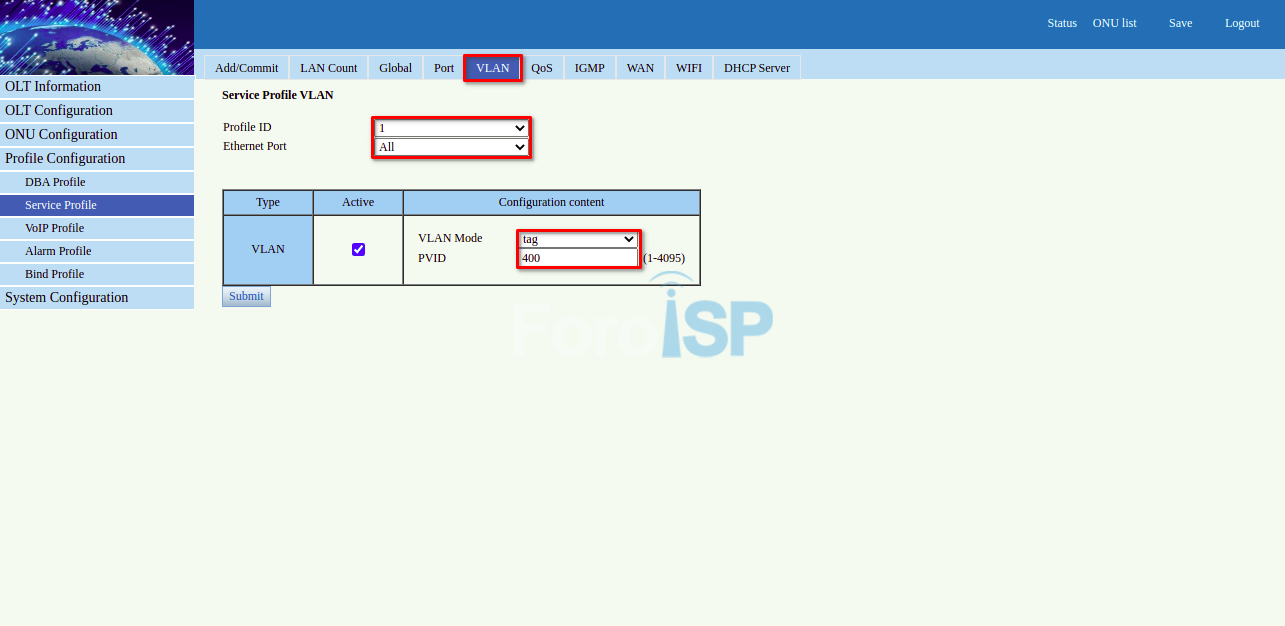

Escogemos el puerto que usaremos para accesar a internet y configuramos sus detalles (Modo y PVID). En este ejemplo usaremos tag.

Archivo adjunto 1017

4 Asociamos el profile

Para asociar el Service Profile creado a nuestra ONU podemos hacerlo desde:

Bind Profile:

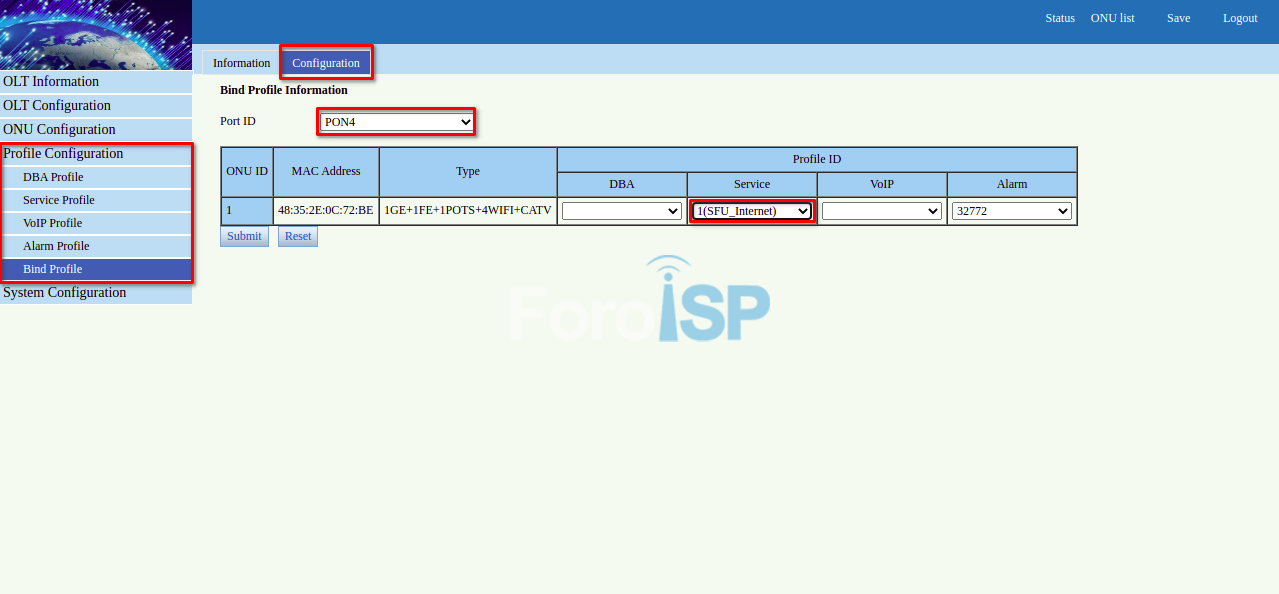

Accedemos a la sección Bind Profile y seleccionamos la información correspondiente

Archivo adjunto 1018

Onu List:

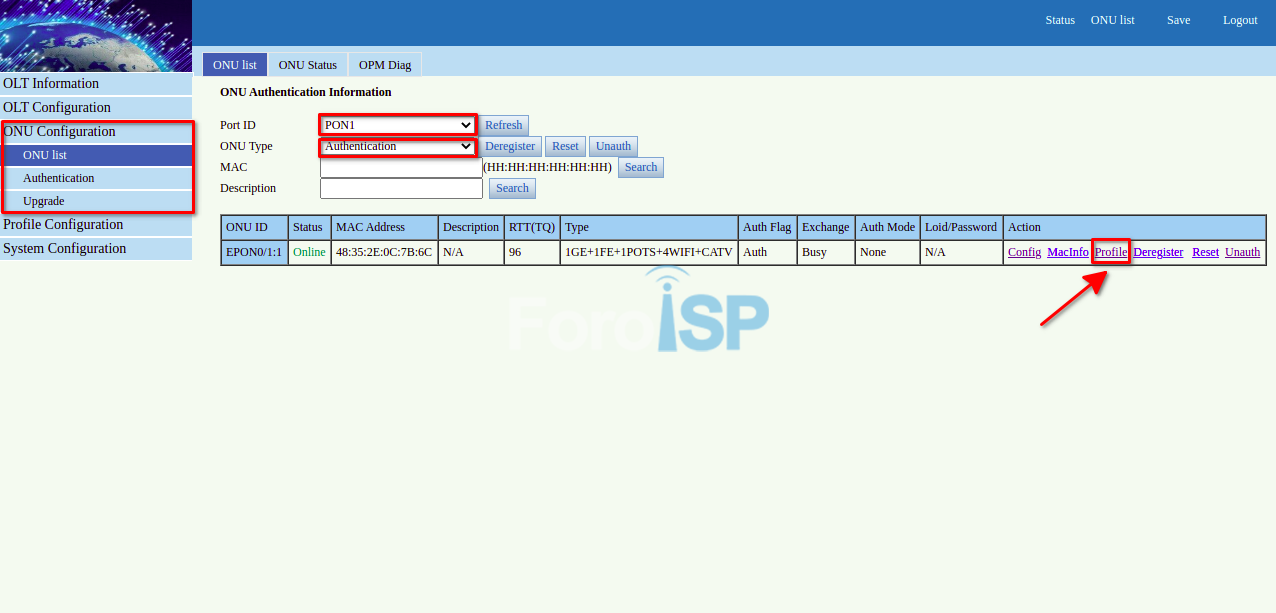

Seleccionamos la opcion Profile de ONU autorizada correspondiente.

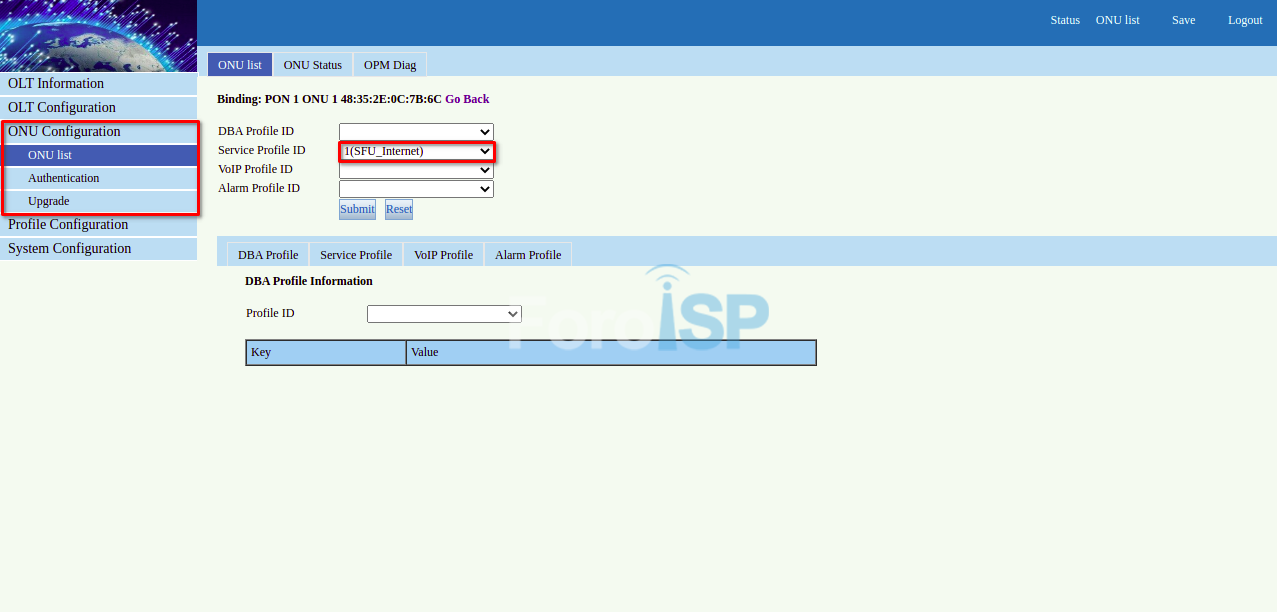

Archivo adjunto 1022

Y seleccionamos el Service Profile ​correspondiente

Archivo adjunto 1023
