Configurar IPV6 Mikrotik - OLT Huawei (DHCPV6)

Este manual se enfoca en configurar una conexión entre Mikrotik(RB2011) - OLT HUAWEI X15 5800 - ONU HG 8546, para que este ultimo entregue IPV4 e IPV6 y de esta manera navegar a traves de cualquier protocolo que sea requerido.

Se busca llegar al siguiente diagrama.

Archivo adjunto 1351

1 Obtener Pool IPV6
Es necesario tener un POOL de IPV6, para este ejemplo usamos un tunnel broker de Hurricane Electric, solo es necesario tener IP Pública en tu RB Mikrotik. Aquí hay un manual para registrarse y obtener un pool de ipv6 a atraves de testa plataforma http://foroisp.com/threads/1652-Conf...highlight=ipv6.

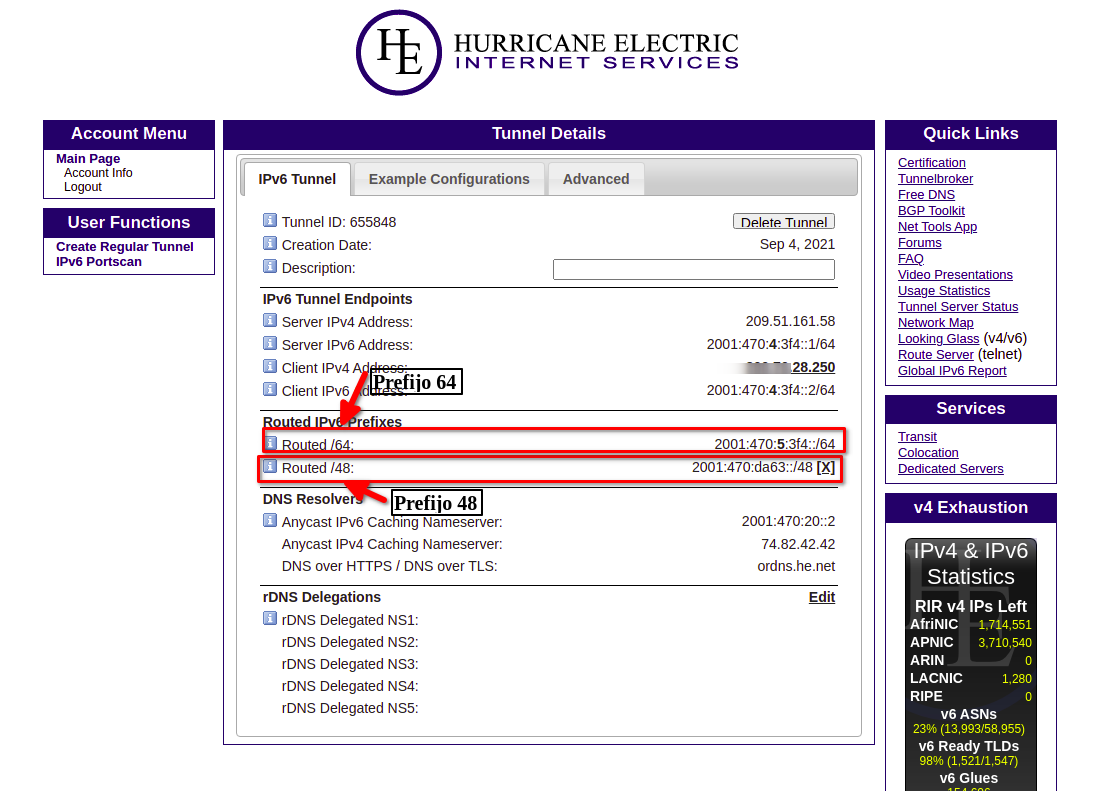

Una vez creado tu tunnel broker, nos darán 2 pool de direcciones ipv6, uno con longitud 64 y otro con 48, para este ejemplo usaremos el segundo.
Archivo adjunto 1337

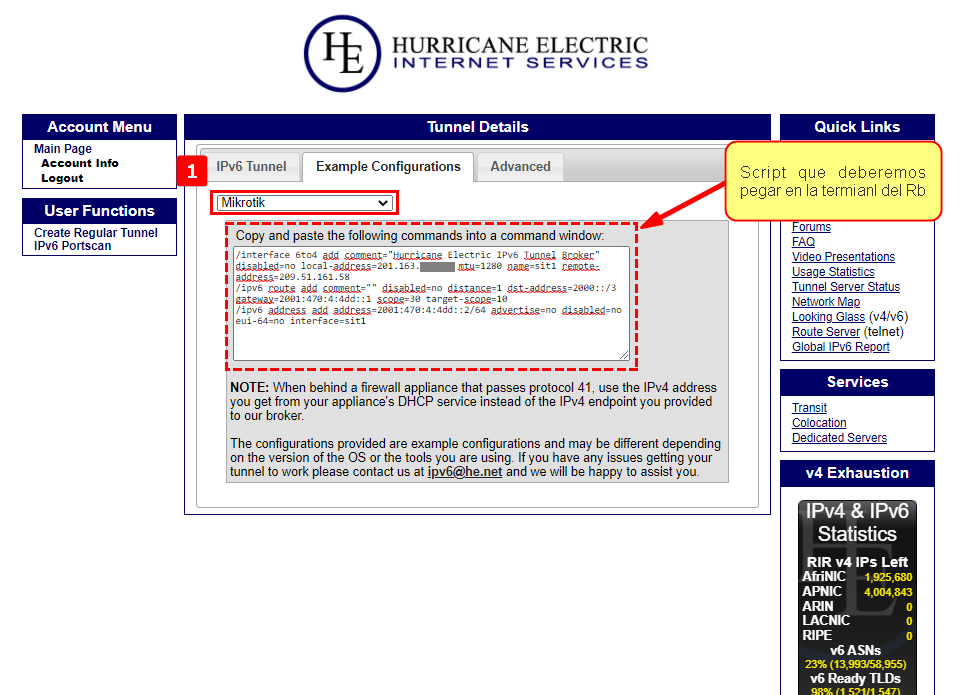

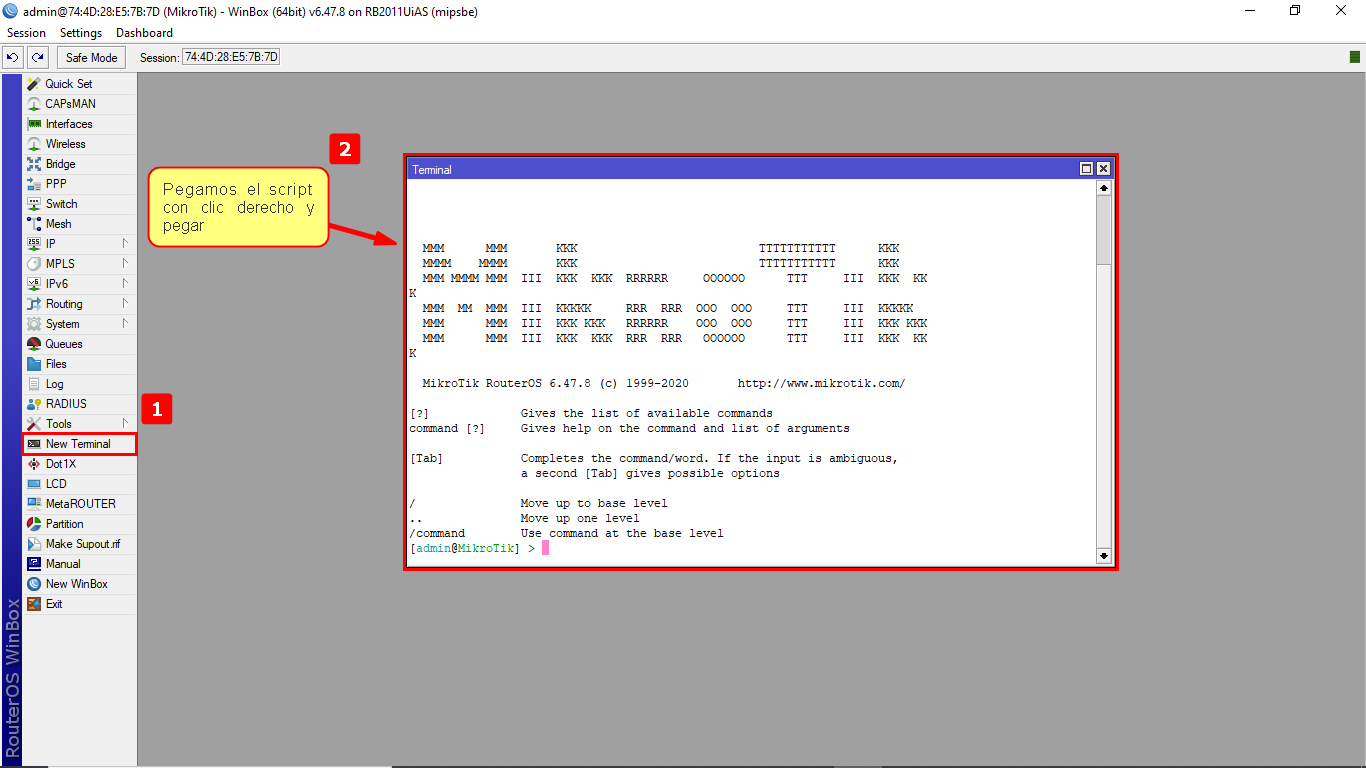

Para configurar este pool en nuestro MIkrotik. Nos dirigimos a Example Configuration y seleccionamos Mikrotik, nos dará un script que debemos pegar en la consola de nuestro RB.
Archivo adjunto 1338

Archivo adjunto 1339

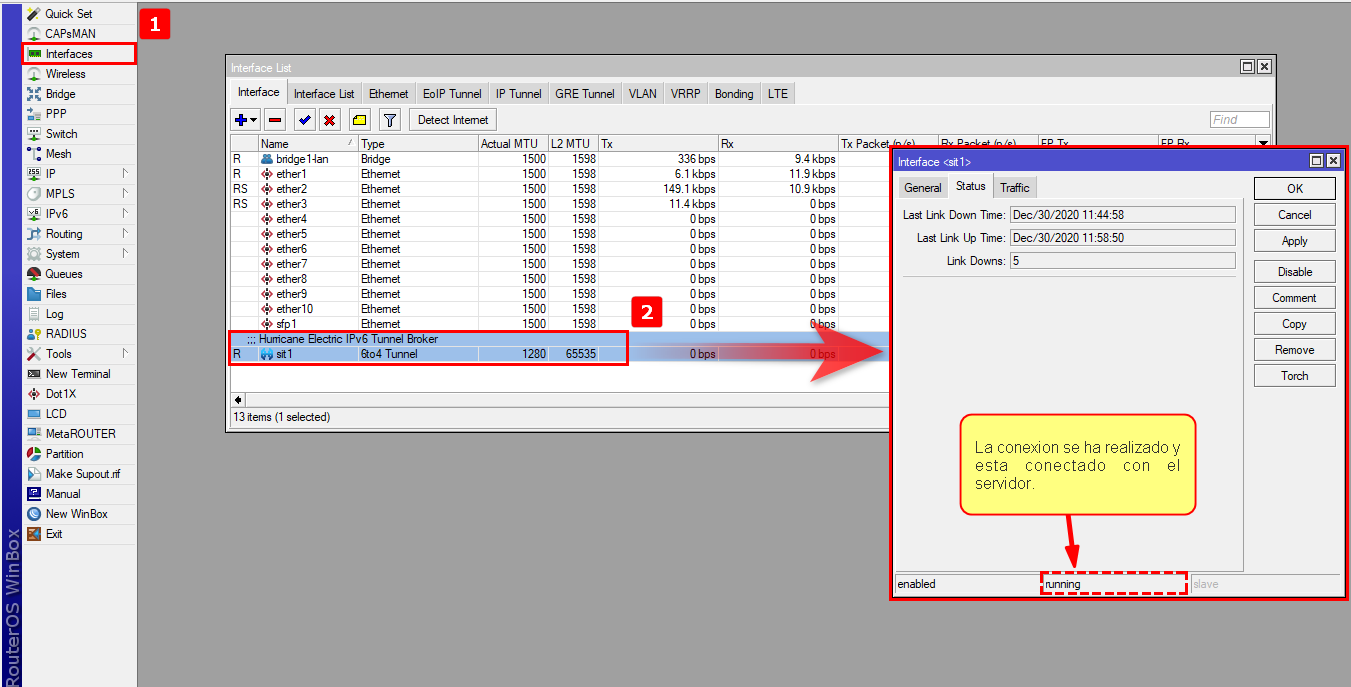

Podemos verificar que se nos creo una interfaz en el RB la cual funciona como tunnel, si no hay ningun inconveniente tendrá el estado de running
Archivo adjunto 1340

De igual forma se crea una interfaz sit.
Archivo adjunto 1341

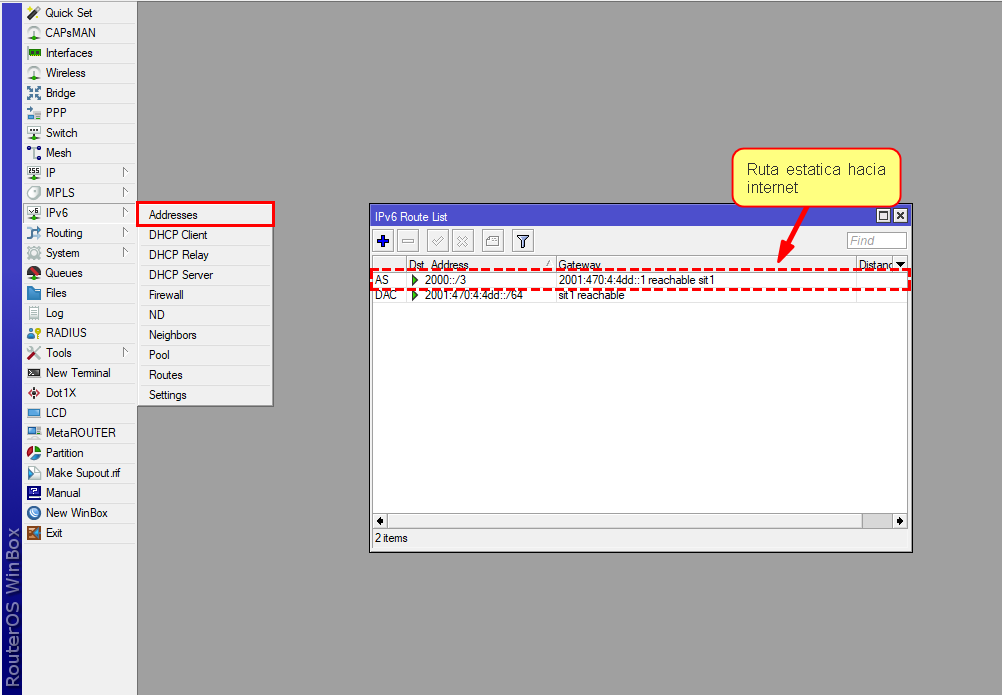

También una ruta que nos da salida a internet por IPV6.
Archivo adjunto 1342
2 Comunicacion con OLT.

Según el diagrama presentado, usaremos el puerto eth6 y spf1 para la conexión hacia la OLT, en eth6 se usará la la red 192.168.30.0/24 como LAN de administración. y spf1 con VLAN 200 la red 192.168.200.0/24 para la LAN de clientes.
IPV6, solo se repartirá para clientes.

2.1 Crear VLAN

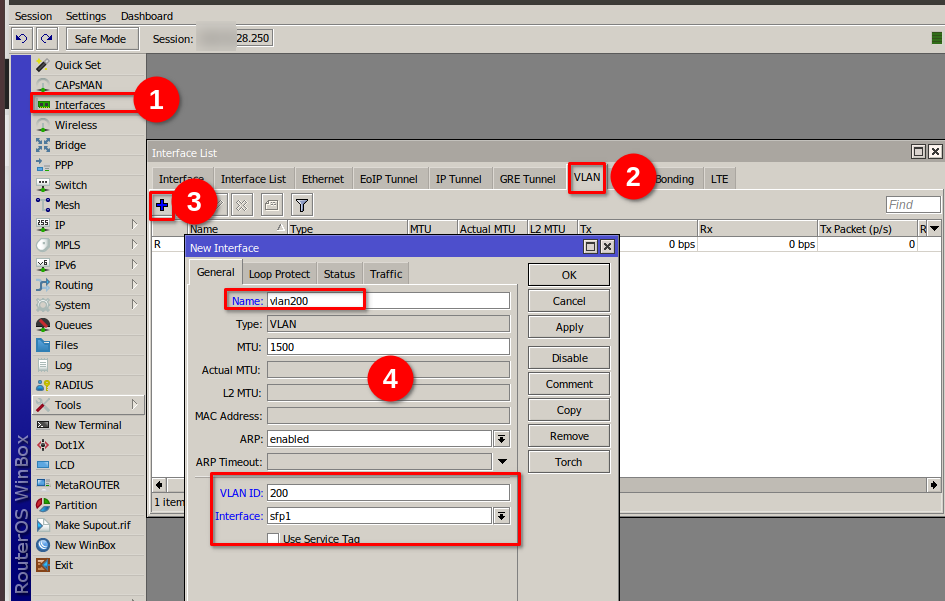

Crearemos la vlan 200 para clientes.
En Interfaces > VLAN > + agregaremos los datos

Archivo adjunto 1343

2.2 Addresses IPV4

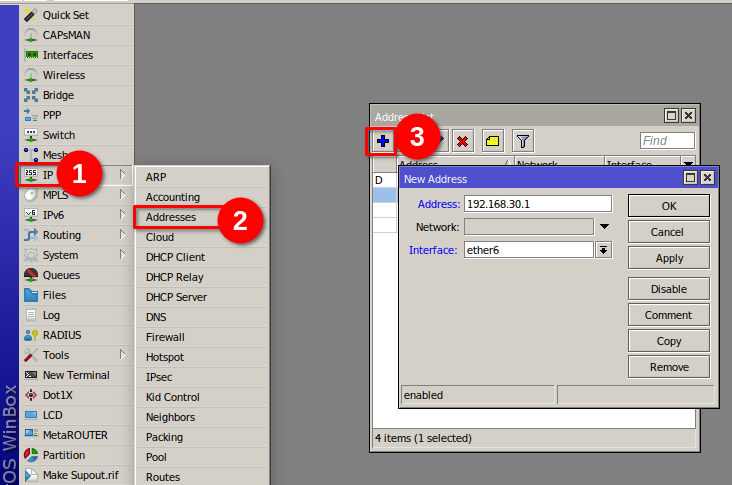

Agregamos la IP LAN Admin a eht6
IP: 192.168.30.1

Archivo adjunto 1344

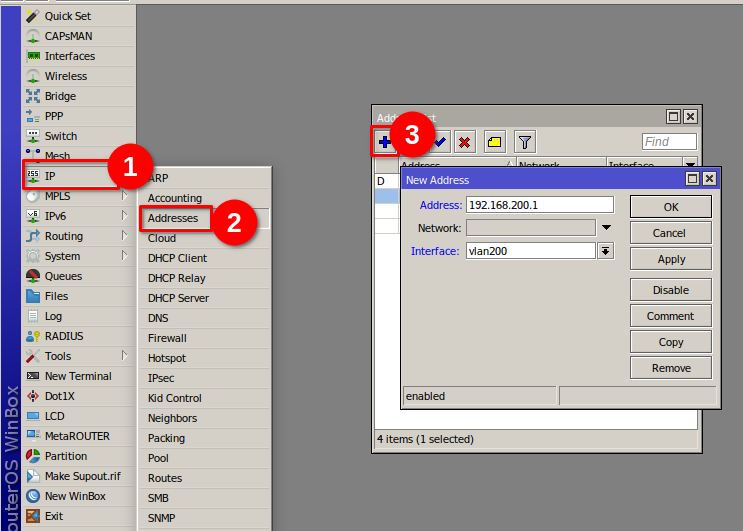

Hacemos lo mismo para la vlan 200
IP: 192.168.200.1
Archivo adjunto 1345

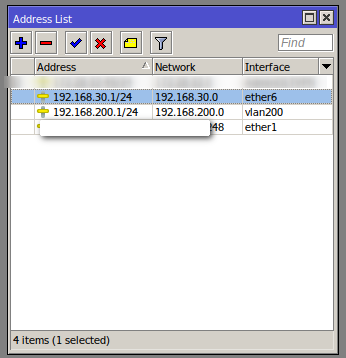

Al final debemos tener esto:
192.168.30.1 -- Eth6
192.168.200.1 -- VLAN 200
xxx.xxx.28.250 --- Eth1 (IP Publica)

Archivo adjunto 1346

2.3 Addresses IPV6

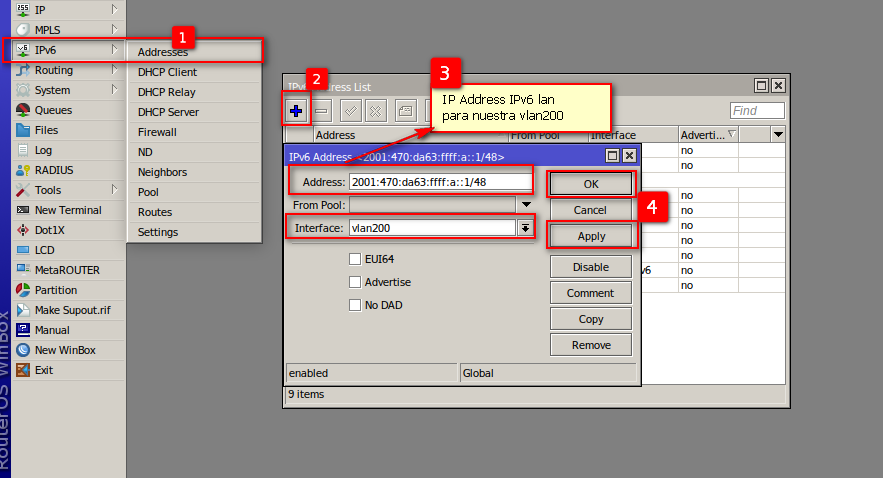

Creamos nuestra red ipv6 lan para nuestra vlan

Address: 2001:470:da63:ffff:a::1/48 -->IPv6 address lan para nuestra vlan
Interface: Seleccionamos nuestra vlan200 creada en el paso anterior.
Archivo adjunto 1353

2.4 Pool IPV6
Agregaremos nuestro pool de ips, si usas un pool proporcionado por tu isp, probablemente ya tengas este.

Nota

Si no tienes el paquete de IPV6, es probable que tengas que activarlo, puedes hacerlo en System > Packages dentro de tu RB en Winbox

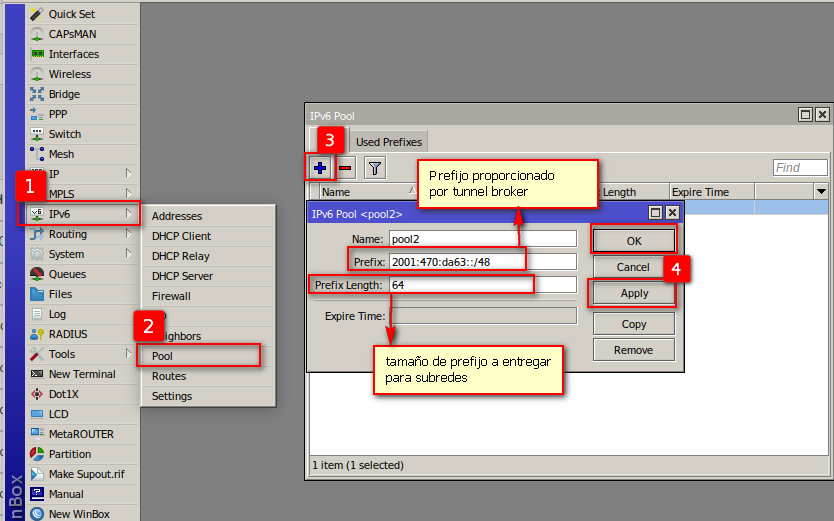

Ingresaremos a IPV6 > Pool > +

Agregaremos el pool que obtuvimos en el paso 1
Nombre : Nombre para el pool
Prefix: Prefijo que usará para repartir prefijos a clientes (2001:470:da63::/48, es el prefijo que nos dio el tunnel broker)
Prefix lenght: La longitud que repartirá a los clientes. Para clientes finales siempre es 64.
Archivo adjunto 1361

Al crear este pool, el mikrotik automaticamente obtendrá prefijos 64 de la red 2001:470:da63::/48, es decir hará un subneting y repartirá prefijos desde la primera subred. Ejemplo:

ONU 1 - 2001:470:da63::/64 - PC conectada a ONU 1 - 2001:470:da63:NUM_HEXADECIMAL/64
ONU 2 - 2001:470:da63:1::/64 - PC conectada a ONU 2 - 2001:470:da63:1:NUM_HEXADECIMAL/64
ONU 3 - 2001:470:da63:2::/64 - PC conectada a ONU 3 - 2001:470:da63:2:NUM_HEXADECIMAL/64
ONU 4 - 2001:470:da63:3::/64 - PC conectada a ONU 4 - 2001:470:da63:3:NUM_HEXADECIMAL/64
ONU 5 - 2001:470:da63:4::/64 - PC conectada a ONU 5 - 2001:470:da63:4:NUM_HEXADECIMAL/64

2.4 DHCP SERVER

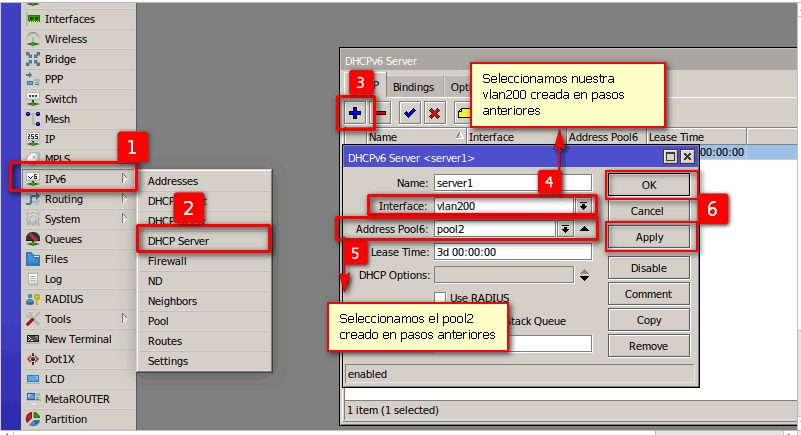

Creamos nuestro DHCP Server IPv6
Ingresamos a IPV6 > DCHP Server > +
Name: Nombre para nuestro dhcp server
Interface: Seleccionamos nuestra vlan200 que creamos anteriormene
Address Pool6: Seleccionamos el pool2 creado en el paso anterior.

Archivo adjunto 1349

3 Configuración de OLT

Para la OLT es necesario ya tener acceso a la misma. en caso que no tengas acceso la IP default normalmente es 10.11.104.2.

3.1 IP LAN ADMIN
Una vez dentro de la OLT, cambiaremos la ip del puerto ethernet a 192.168.30.90
MA5800> enable

MA5800> config

MA5800(config)# interface meth0

MA5800(config-if-meth0)#ip address 192.168.30.90 255.255.255.0
3.2 VLAN

Creamos la vlan 200 y la asignamos a la interfaz mpu 0/9 0
MA5800> enable

MA5800> config

MA5800(config)#vlan 200 smart

MA5800(config-if-meth0)#port vlan 200 0/9 0
Agregamos ip 192.168.200.250 a VLAN 200
MA5800>enable

MA5800#config

MA5800(config)#interface vlanif 301

MA5800(config)#ip address 192.168.200.250

MA5800(config)#quit
4 Configuración de ONU

Conecta una ONU y autorizala.

Nota

Puedes autorizar una ONU por comando desde la OLT, o bien usar alguna plataforma con interfaz gráfica como AdminOLT

Conectate e ingresa a su interfaz de configuración, por default la ip es 192.168.100.1
Usuario defautl: telecomadmin
Pass defautl: admintelecom

Ahora agregaremos otra WAN para IPV6 en WAN > WAN Configuration > new
Será tipo IPV6.
Estará en la vlan 200

Archivo adjunto 1352

Después de guardar, ahora todos los equipo que se conecten a la onu podrán navegar por ipv4 e ipv6, ya que la onu repartirá ipv4 y ipv6.
