Este manual se enfoca en configurar una conexion entre Mikrotik(RB2011) - OLT HUAWEI X15 5800 - ONU HG 8546, para que este ultimo entregue IPV4 e IPV6 y de esta manera navegar a través de cualquier protocolo que sea requerido.

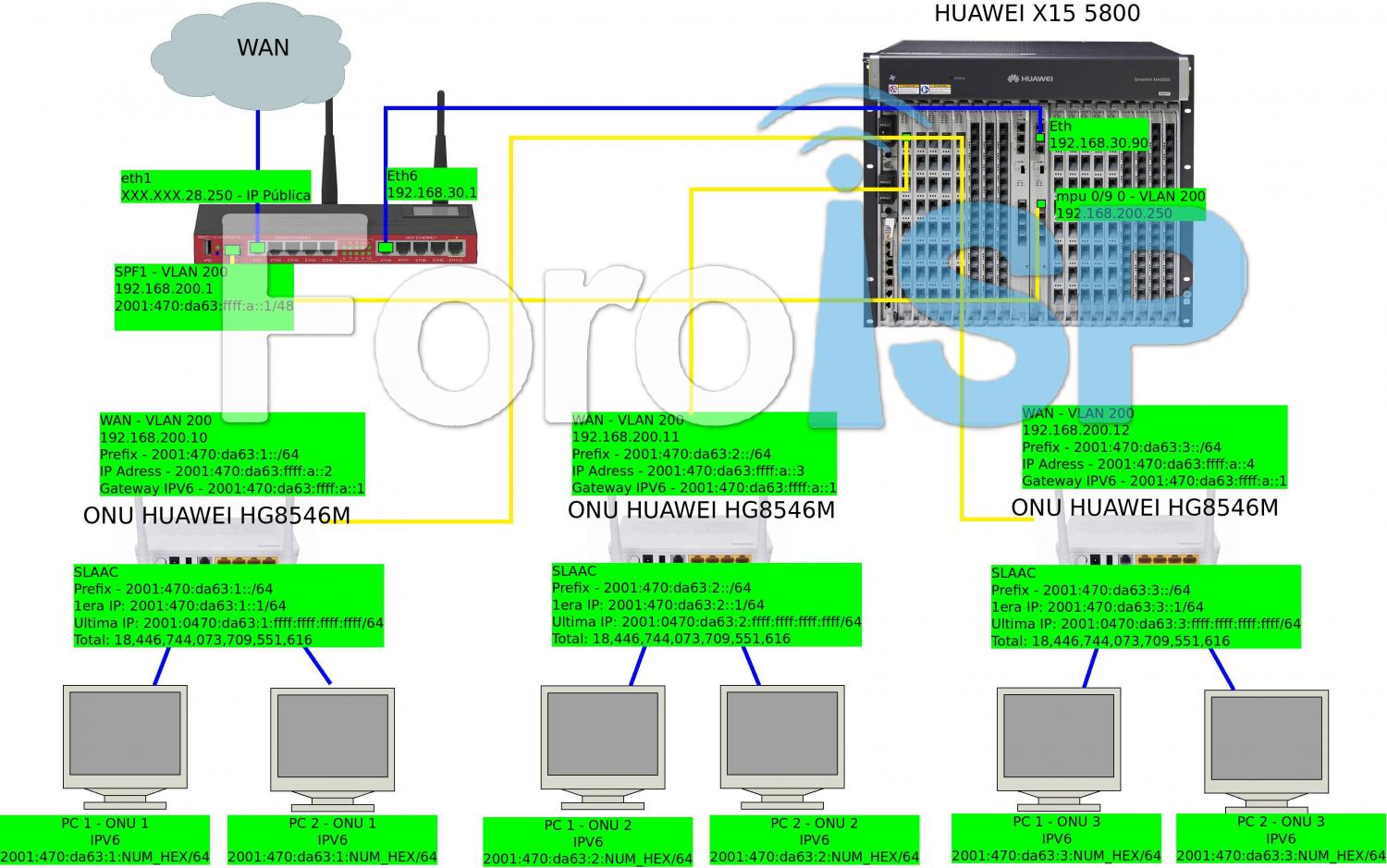

Se busca llegar al siguiente diagrama.
Archivo adjunto 1382
IP ADDRESS PARA ONUS
Nota

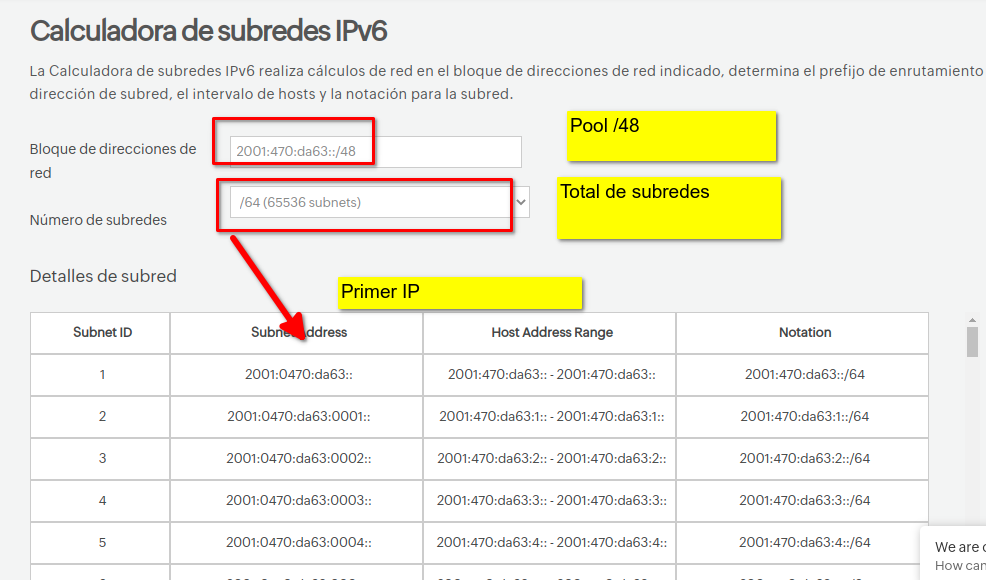

El pool IPV6 que usaremos es 2001:470:da63::/48 (equivale a 2001:470:da63:0000:0000:0000:0000:0000/48) que nos da un total de 281,474,976,710,655 IPS disponibles, pero solo podremos usar 65536 porque del pool /48 solo podemos crear 65536 subredes /64
Archivo adjunto 1782
calculado en https://www.site24x7.com/es/tools/ip...lculadora.html
Nota importante: iniciaremos la entrega de IPs apartir del quinto hexteto 2001:470:da66:FFFF:a::/48 que inicia desde 2001:470:da63:ffff:a:0000:0000:0000/48 hasta la 2001:470:da63:FFFF:a:FFFF:FFFF:FFFF/48
pero solo usaremos el ultimo hexteto 2001:470:da63:ffff:a:0000:0000:0000/48 hasta la 2001:470:da63:FFFF:a:000:0000:FFFF/48 que me dara 2^16 es igual a 65536 IPs para que usaremos en las Onus y en la IP address de la VLAN
decidimos iniciar asi para que se pueda leer mejor y no causen confucion los dos puntos :: del prefijo 48 y 64, ejemplo IP address(WAN) y prefijo de la ONU (/64)
ANTES:
2001:470:da63::1/48 y su prefijo /64 sea 2001:470:da63:1::/64 -> aqui lo confuso pueden ser los dos puntos :: antes del 1 y despues del 1
DESPUES
2001:470:da63:ffff:a::1/48 y su prefijo /64 sea 2001:470:da63:1::/64 que esta -> para nosotros es mejor leer que lo que inicia con 20001:470:da63:ffff:a son ip address del pool /48 son la que usaremos en la VLAN y la IP address de la ONU(WAN) y lo que solo tiene 2001:470:da63:1::/64 se usará para prefix, este es el prefijo que la ONU repartirá para los equipo finales(laptops, celulares, smart tv, etc)
Usaremos el siguiente prefijo para identificar de mejor manera las IPS que se usaran como ip address 2001:470:da63:ffff:a::/48
De tal manera que la primera ip sera usada para el mikrotik y será el gateway de todas las ONUS,
2001:470:da63:ffff:a::1/48 - 1era Prefijo (Mikrotik)
2001:470:da63:ffff:a::2/48 - 2da IP (ONU)
2001:470:da63:ffff:a::3/48 - 3era IP (ONU)
2001:470:da63:ffff:a::4/48 - 4ta IP (ONU)
2001:470:da63:ffff:a::5/48 - 5ta IP (ONU)
...
2001:470:da63:ffff:a:ffff:ffff:ffff/48 - Ultima IP (ONU)
Para un total de 281,474,976,710,655 IPS para ONUS disponibles
PREFIJOS PARA ONUS
De igual forma ese mismo pool será subneteado, para obtener prefijos 64, los cuales será los prefijo que se asignaran a la ONU y de ese prefijo la ONU repartirá ips a los dispositivos que se conecten en ella. Quedando el subneteo asi
2001:470:da63::/64 - 1era Prefijo
2001:470:da63:1::/64 - 2da Prefijo
2001:470:da63:2::/64 - 3er Prefijo
2001:470:da63:3::/64 - 4to Prefijo
2001:470:da63:4::/64 - 5to Prefijo
...
2001:470:da63:ffff::/64 - Ultimo Prefijo
Al subtnetar puede notar que las subredes inician en 2001:470:da63::/64 y termina en 2001:470:da63:ffff:ffff:ffff:ffff:ffff/64, es decir tenemos prefijos para 65536 ONUS aproximandamente. Sin embargo, a medida que avance la asignación de ips eventualmente nuestra red que usamos para ip address (2001:470:da63:ffff:a::/48) en algun punto tambien será usado como prefijo para ONUS, pero no representara ningun conflicto pues será la misma ip, pero diferente longitud de prefijo (48 y 64). IPv6: 2001:470:da63:ffff:a::1/48, NO es igual, a 2001:470:da63:ffff:a::1/64
Cada subred para prefijo puede repartir 18,446,744,073,709,551,616 ipv6 para equipos finales (laptops, moviles, tv, etc)
1 Obtener Pool IPV6
Es necesario tener un POOL de IPV6, para este ejemplo usamos un tunnel broker de Hurricane Electric, solo es necesario tener IP Publica en tu RB Mikrotik. AquÃ* hay un manual para registrarse y obtener un pool de ipv6 a través de esta plataforma http://foroisp.com/threads/1652-Conf...highlight=ipv6.

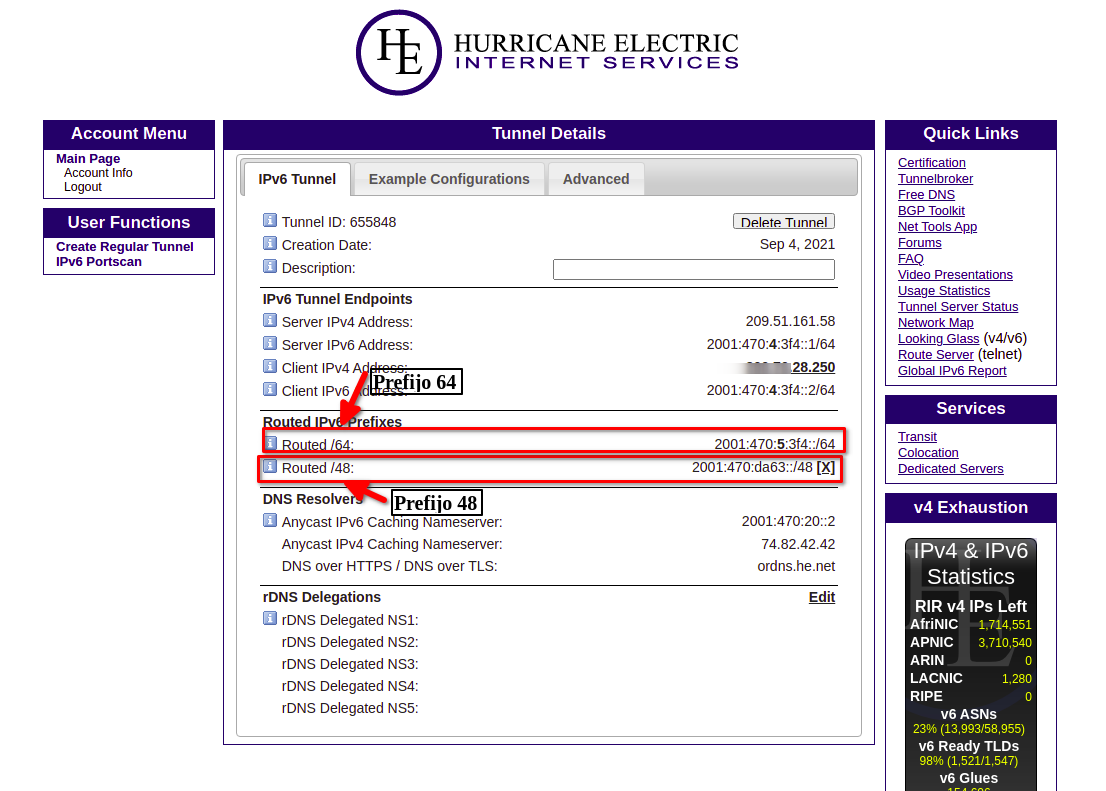

Una vez creado tu tunnel broker, nos darán 2 pool de direcciones ipv6, uno con longitud 64 y otro con 48, para este ejemplo usaremos el segundo.
Archivo adjunto 1322

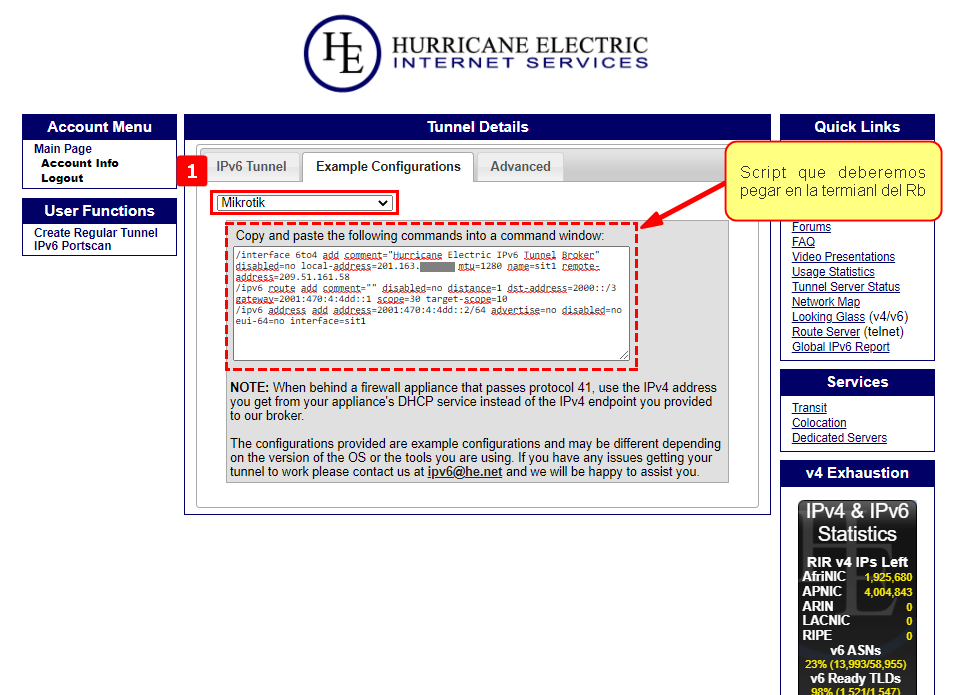

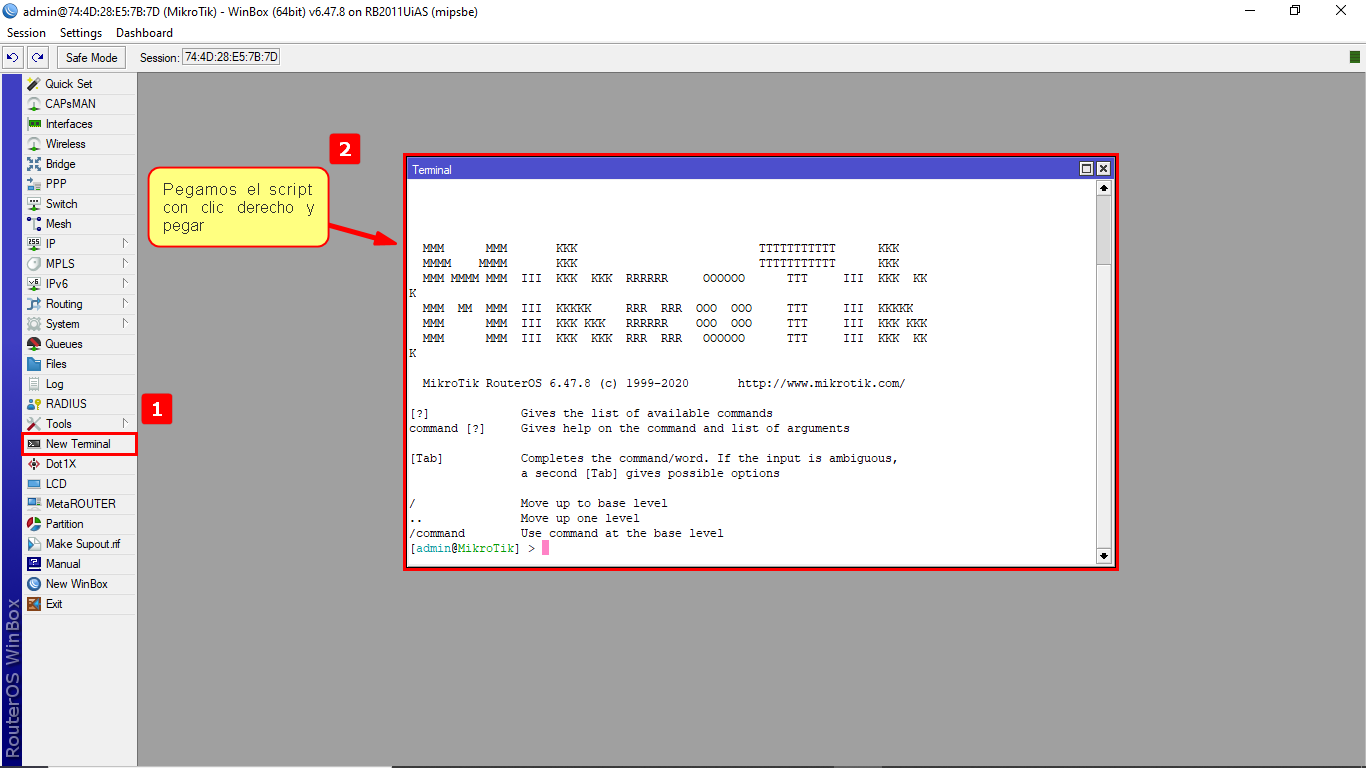

Para configurar este pool en nuestro MIkrotik. Nos dirigimos a Example Configuration y seleccionamos Mikrotik, nos dará un script que debemos pegar en la consola de nuestro RB.
Archivo adjunto 1323
Archivo adjunto 1324

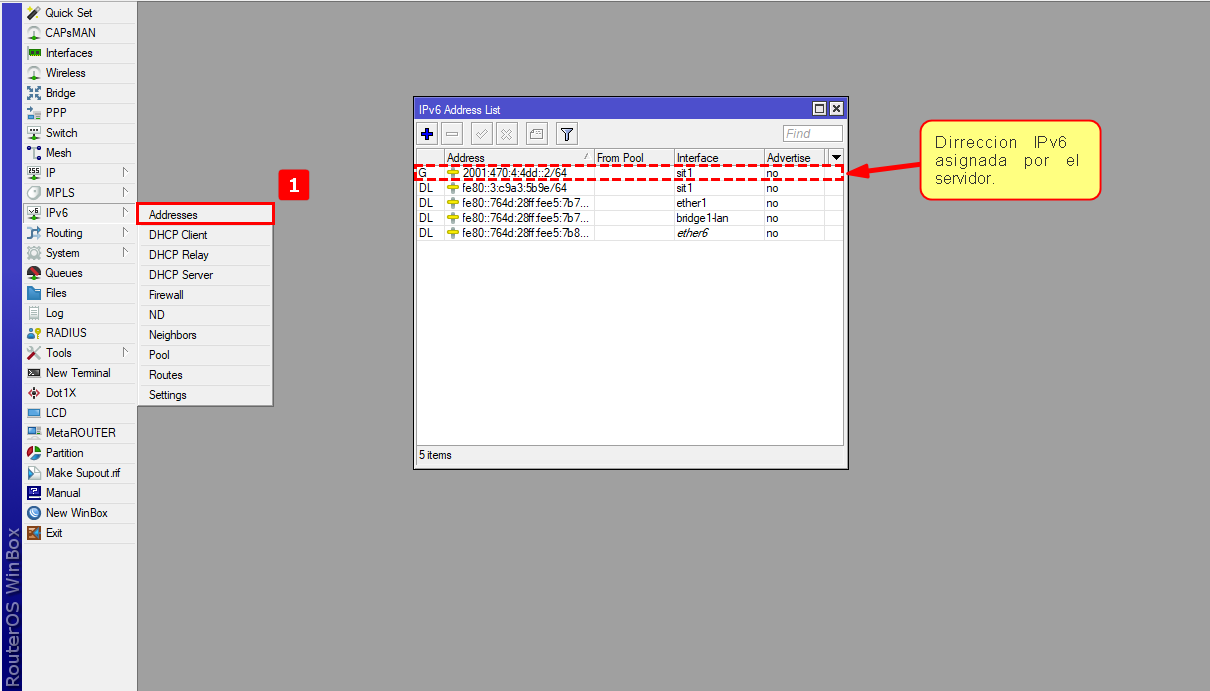

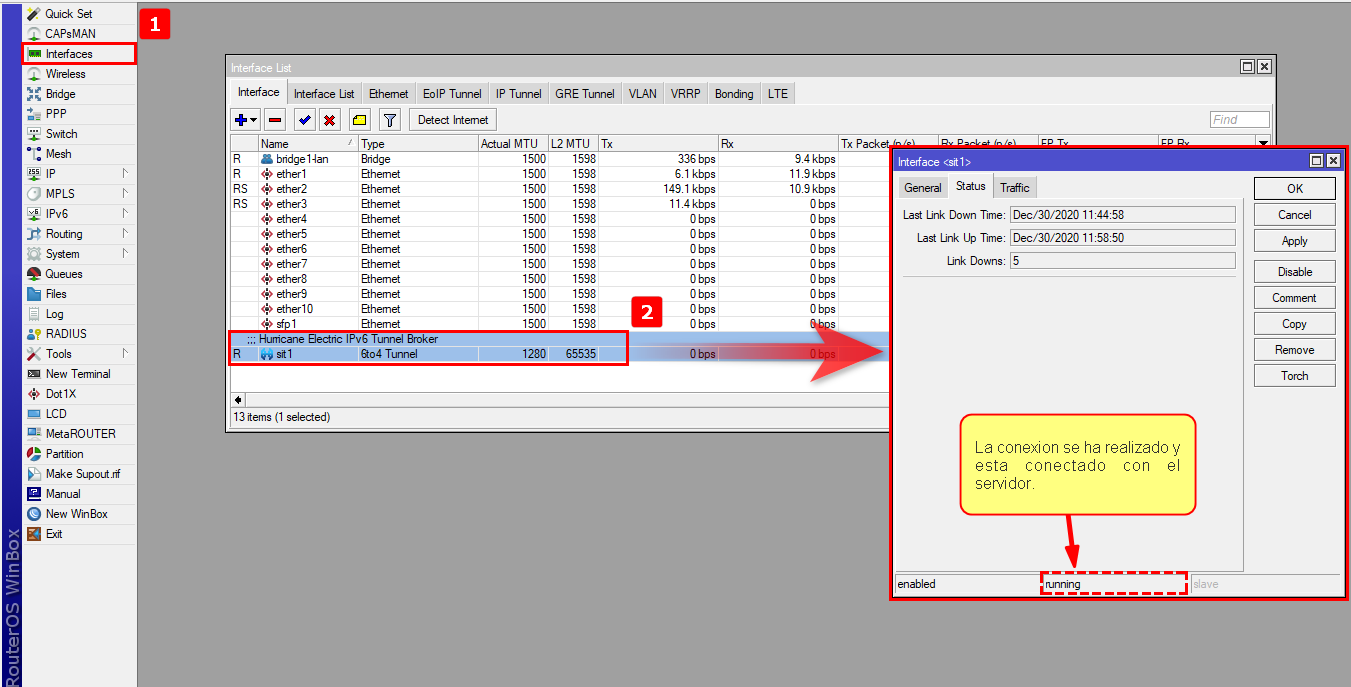

Podemos verificar que se nos creo una interfaz en el RB la cual funciona como tunnel, si no hay ningun inconveniente tendrá el estado de running
Archivo adjunto 1325
De igual forma se crea una interfaz sit.
Archivo adjunto 1326

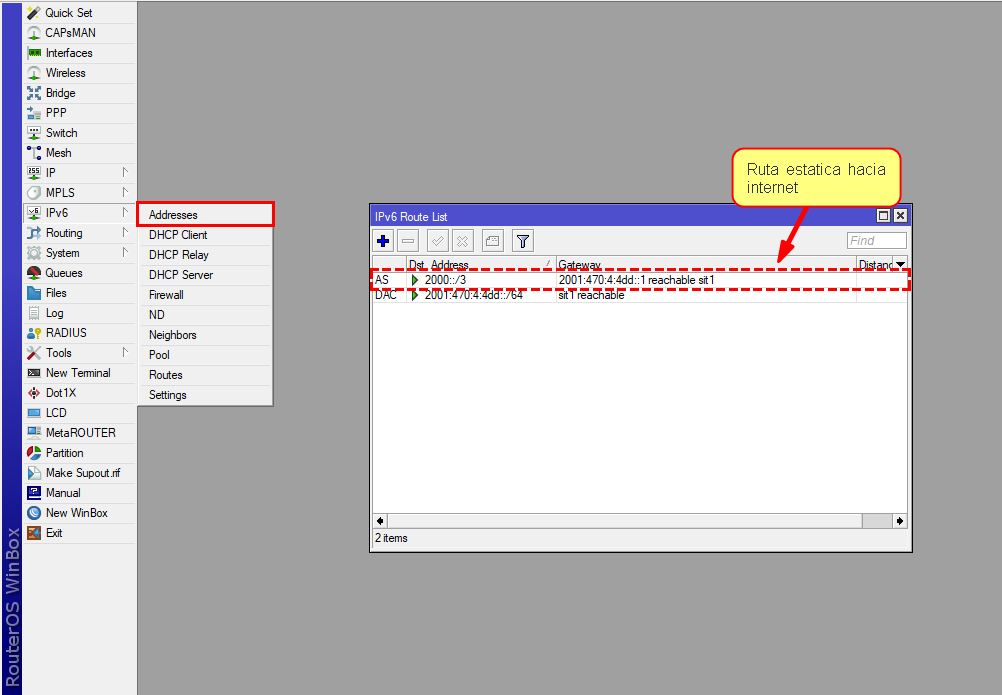

También una ruta que nos da salida a internet por IPV6.
Archivo adjunto 1327
2 Comunicación con OLT.
Segun el diagrama presentado, usaremos el puerto eth6 y spf1 para la conexión hacia la OLT, en eth6 se usara la la red 192.168.30.0/24 como LAN de administración. y spf1 con VLAN 200 la red 192.168.200.0/24 para la LAN de clientes.
IPV6, solo se repartirá para clientes.
2.1 Crear VLAN

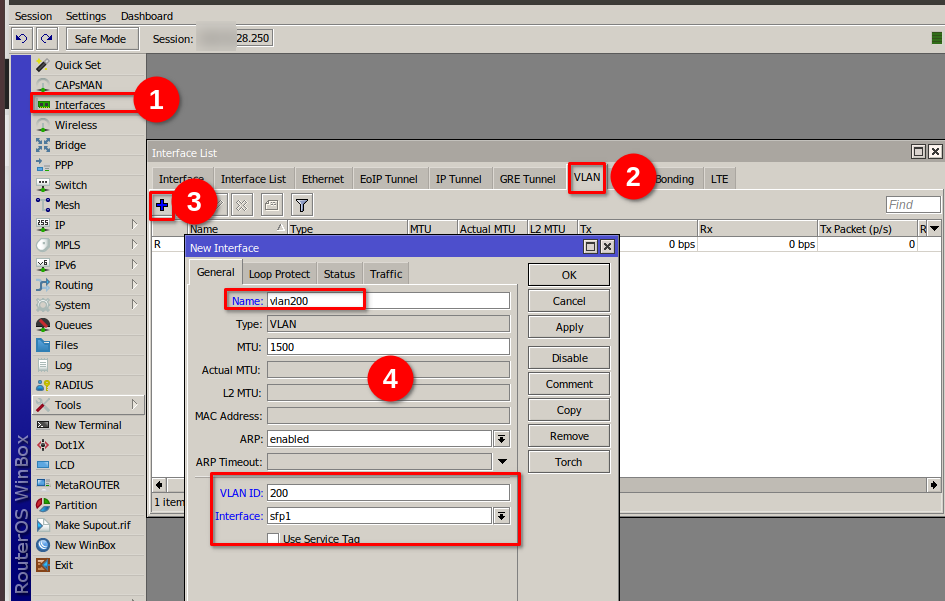

Crearemos la vlan 200 para clientes.
En Interfaces > VLAN > + agregaremos los datos
Archivo adjunto 1328
2.2 Addresses IPV4

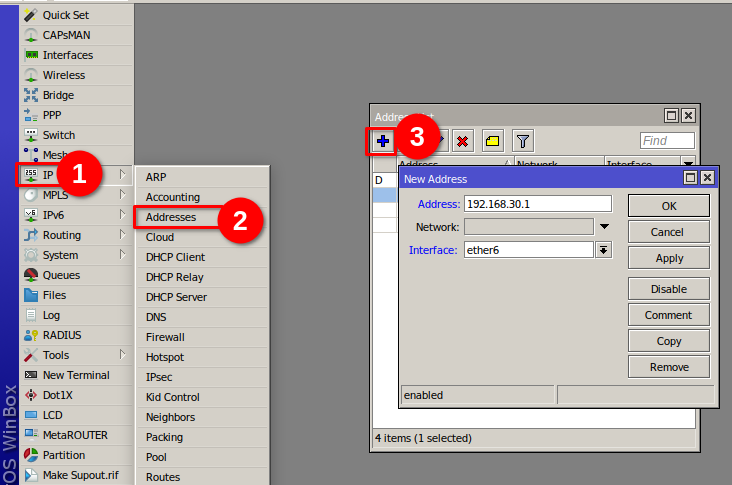

Agregamos la IP LAN Admin a eht6
IP: 192.168.30.1
Archivo adjunto 1329

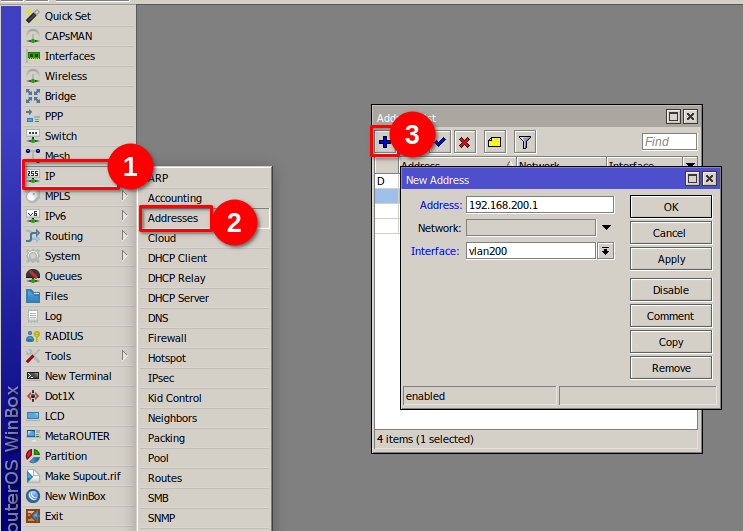

Hacemos lo mismo para la vlan 200
IP: 192.168.200.1
Archivo adjunto 1330

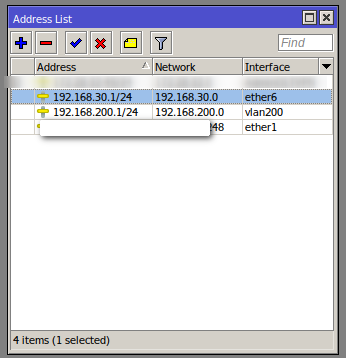

Al final debemos tener esto:
192.168.30.1 -- Eth6
192.168.200.1 -- VLAN 200
xxx.xxx.28.250 --- Eth1 (IP Publica)
Archivo adjunto 1331
2.3 Addresses IPV6

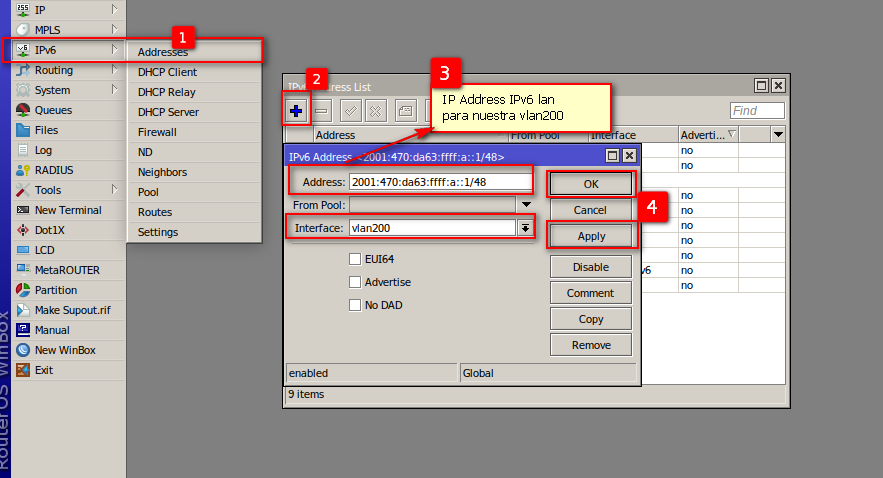

Creamos nuestra red ipv6 lan para nuestra vlan
Address: 2001:470:da63:ffff:a::1/48 -->IPv6 address lan para nuestra vlan
Interface: Seleccionamos nuestra vlan200 creada en el paso anterior.
Archivo adjunto 1359
2.4 Agregar ruta estática.

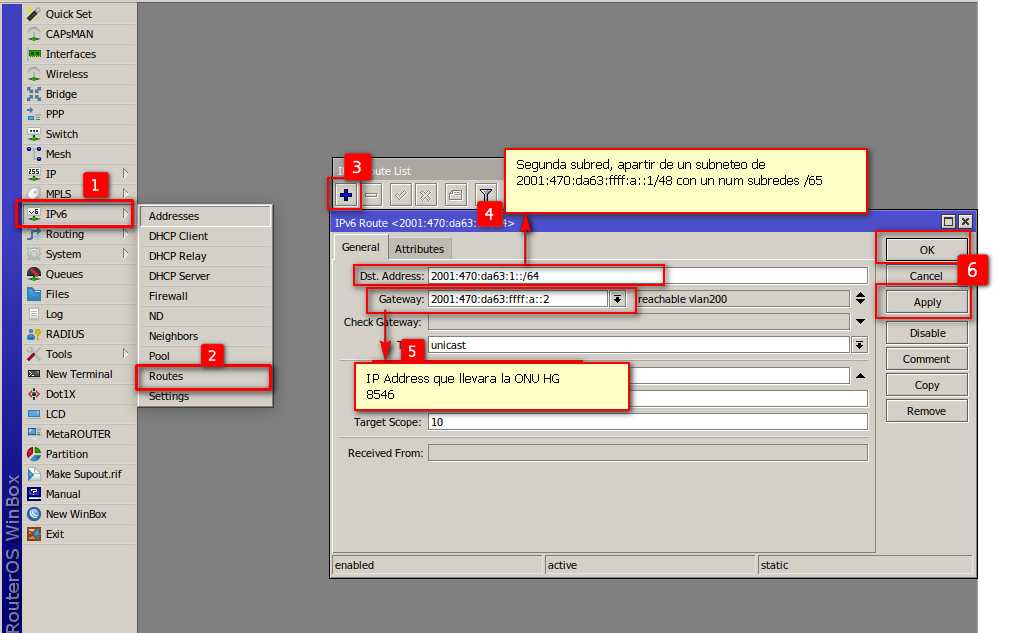

Ingresamos a IPv6 > Routes > +
Dst. Address: 2001:470:da63:1::/64

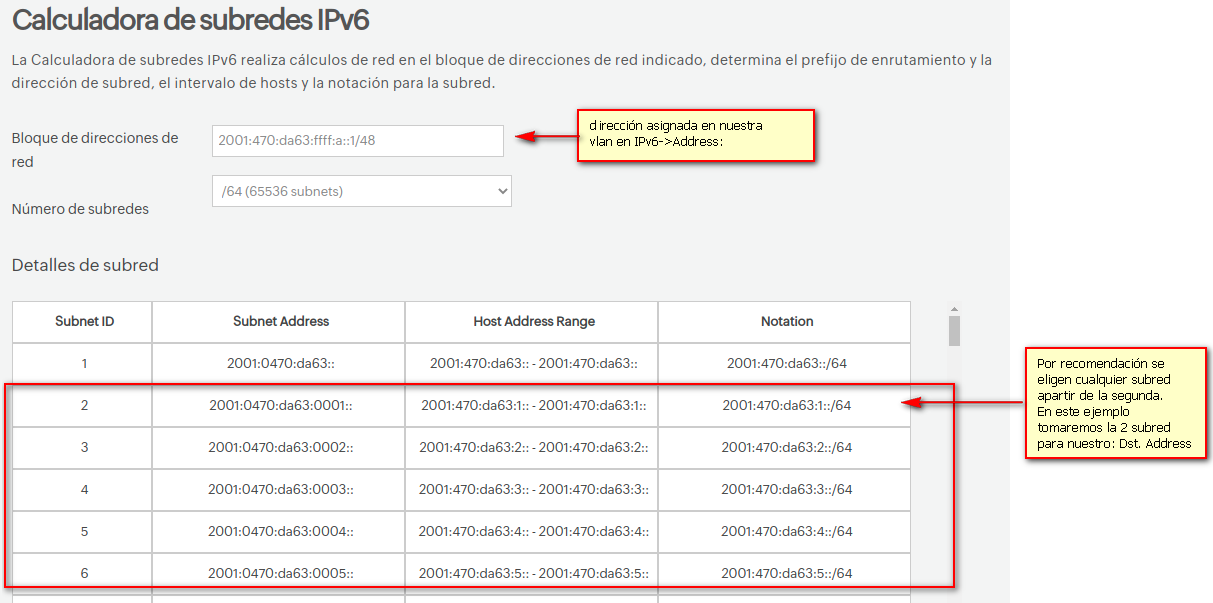

Esta subred se obtuvo apartir de la dirección asignada en nuestra vlan en IPv6->Address: 2001:470:da63:ffff:a::1/48 haciendo un subneteo. Ejemplo:
Archivo adjunto 1358
Esta subred se usara en el paso 4, para que la ONU reparta ips a los dispositivos que se conecten a ella.

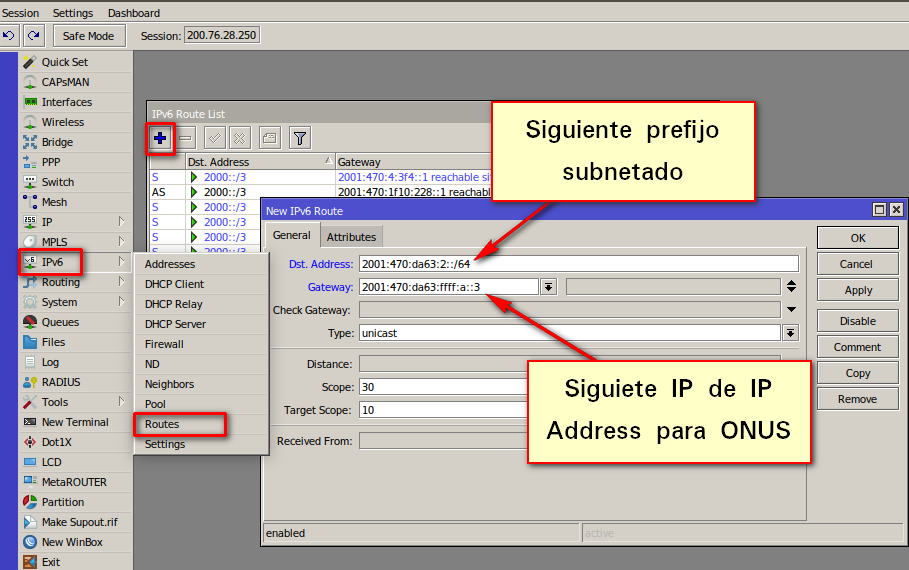

Cada subred es un prefijo que cada ONU que conectes deberá repartir a las dispositivos que esten conectadas a ella. Ejemplo:
ONU 1 - 2001:470:da63:1::/64 - PC conectada a ONU 1 - 2001:470:da63:1:NUM_HEXADECIMAL/64
ONU 2 - 2001:470:da63:2::/64 - PC conectada a ONU 2 - 2001:470:da63:2:NUM_HEXADECIMAL/64
ONU 3 - 2001:470:da63:3::/64 - PC conectada a ONU 3 - 2001:470:da63:3:NUM_HEXADECIMAL/64
ONU 4 - 2001:470:da63:4::/64 - PC conectada a ONU 4 - 2001:470:da63:4:NUM_HEXADECIMAL/64
Gateway: 2001:470:da63::2 -> Esta será IP Address para nuestra ONU HG 8546
Archivo adjunto 1360
3 Configuración de OLT
Para la OLT es necesario ya tener acceso a la misma. en caso que no tengas acceso la IP default normalmente es 10.11.104.2.
3.1 IP LAN ADMIN
Una vez dentro de la OLT, cambiaremos la ip del puerto ethernet a 192.168.30.90
MA5800> enable
MA5800> config
MA5800(config)# interface meth0
MA5800(config-if-meth0)#ip address 192.168.30.90 255.255.255.0
3.2 VLAN
Creamos la vlan 200 y la asignamos a la interfaz mpu 0/9 0
MA5800> enable
MA5800> config
MA5800(config)#vlan 200 smart
MA5800(config-if-meth0)#port vlan 200 0/9 0
Agregamos ip 192.168.200.250 a VLAN 200
MA5800>enable
MA5800#config
MA5800(config)#interface vlanif 200
MA5800(config)#ip address 192.168.200.250
MA5800(config)#quit
4 Configuración de ONU
Conecta una ONU y autorizarla.
Nota
Puedes autorizar una ONU por comando desde la OLT, o bien usar alguna plataforma con interfaz gráfica como AdminOLT
Conectate e ingresa a su interfaz de configuración, por default la ip es 192.168.100.1
Usuario defautl: telecomadmin
Pass defautl: admintelecom

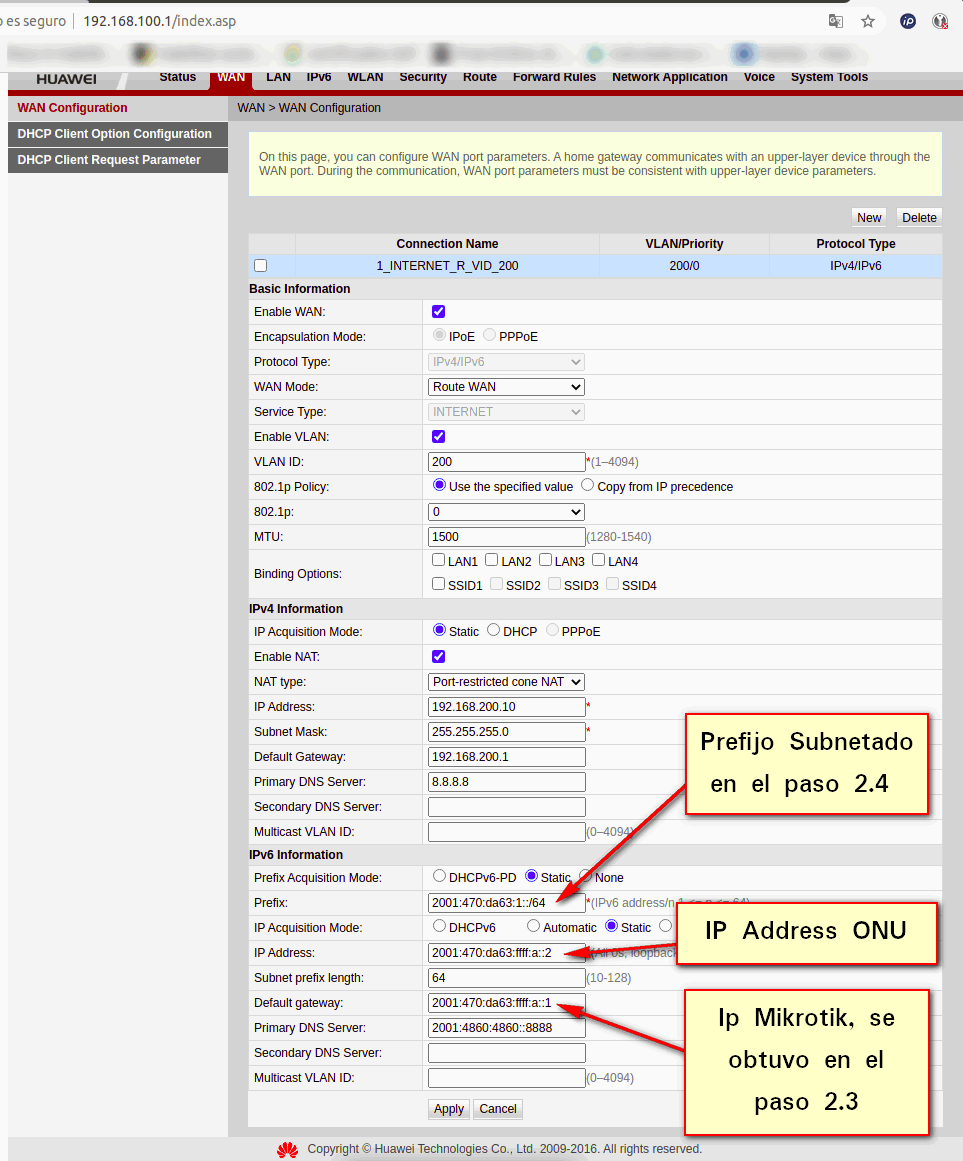

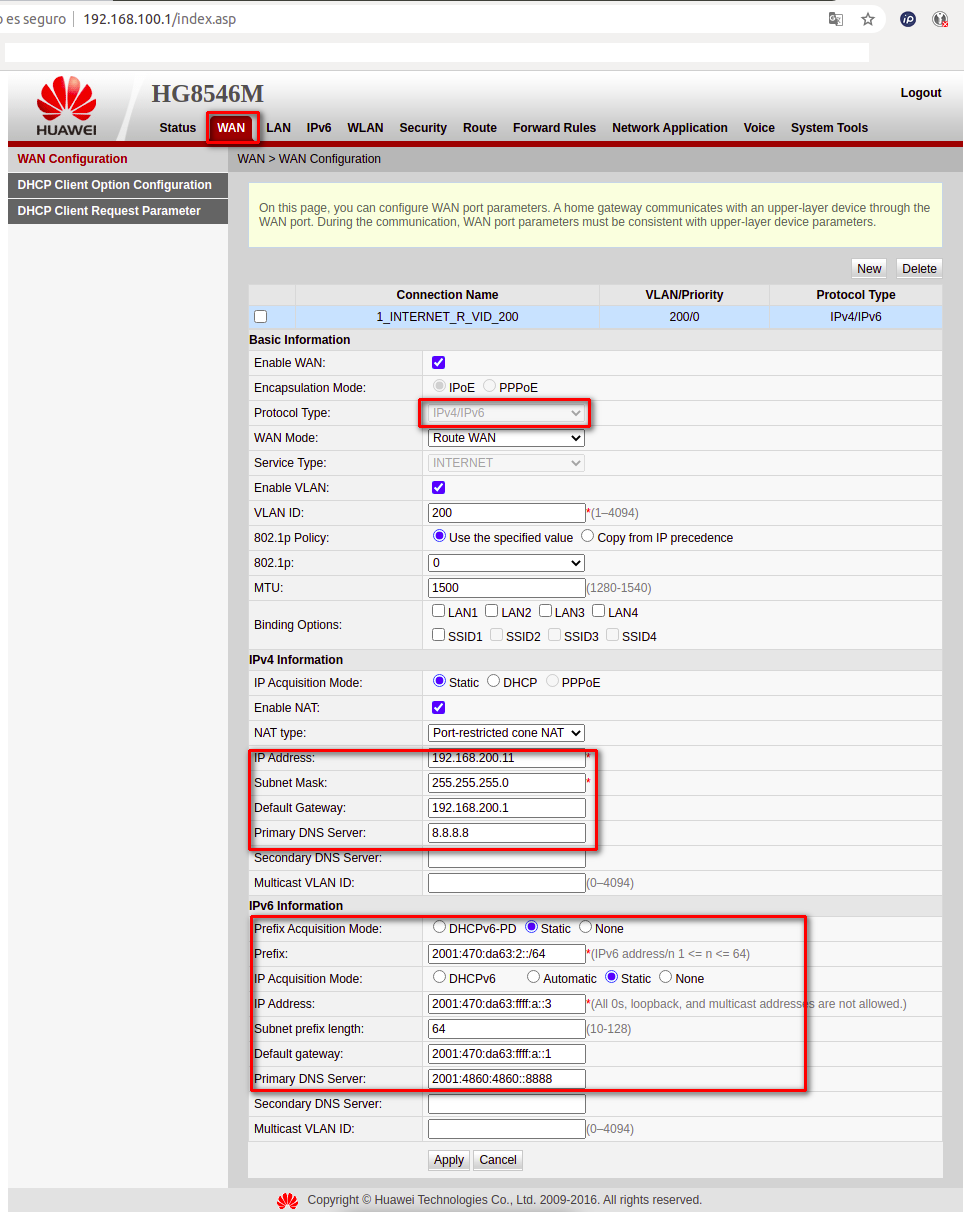

Una vez loggeado ingresa a la zona de WAN > WAN Configuration > new y agrega una nueva WAN.
Agregaremos una WAN tipo IPV4/IPV6 con ip estática
Estará en la vlan 200
Archivo adjunto 1385
Después de guardar, ahora todos los equipo que se conecten a la onu podrán navegar por ipv4 e ipv6, ya que la onu repartirá ipv4 y ipv6.

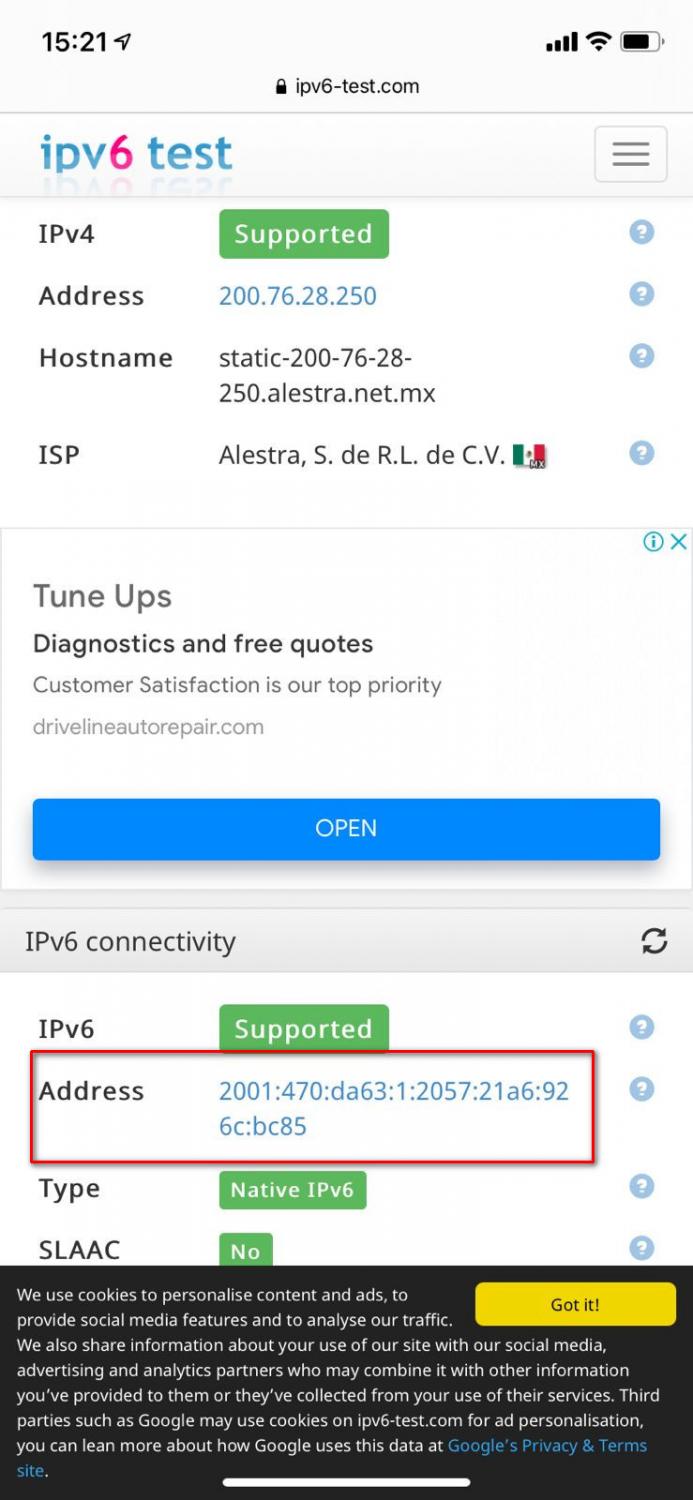

Celular conectado a la ONU se le asigna la siguiente ip.
Archivo adjunto 1388
Como observamos le asigna la IP: 2001:470:da63:1:2057:21a6:926c:bc85 la cual es del prefijo 2001:470:da63:1::/64 que configuramos en la ONU.
