Nota
Si tiene dudas de como realizar un backup, puede consultar el siguiente
enlace
Nota
Para la documentación de este manual se utilizaron las OLT's:
- C320 Versión V2.1
- C300 Versión V1.2
Así como podemos realizar un backup desde la OLT, también podemos hacer una restauración desde la misma. Hay diferentes tipos de información que podemos restaurar en la OLT. El proceso puede ser realizado utilizando sftp, ftp o tftp, solo por mencionar algunos. A continuación se detalla como cargar un backup a la OLT utilizando un servidor ftp.
Nota
Antes de hacer una restauración de cualquier tipo verifique que el archivo a escoger es el que cumple con sus necesidades.
Comandos generales para realizar la restauración de un respaldo
1Configurar el servidor FTP
Como recomendación configure/consulte los accesos con los que la OLT trabajara. Si los datos son erróneos cualquier comando que realiza una comunicación entre la OLT y el servidor sera fallida.
Sintaxis
OLT C320:
ZXAN(config)#file-server boot-server [{vrf name1 |mng } ] {ftp ipaddress ip_addr1 [path name2 ] user name3 password name4 |sftp ipaddress ip_addr2 [path name5 ] user name6 password name7}
OLT C300:
ZXAN(config)#interface mng1
ZXAN(config-if)#boot-server <a.b.c.d Bootup file location>
ZXAN(config-if)#boot-username <word FTP username (1-16 characters)>
ZXAN(config-if)#boot-password <word FTP password (3-16 characters)>
Comando
OLT C320:
ZXAN(config)#file-server boot-server ftp ipaddress 334.23.23.4 path /ftp user userftp password passftp
OLT C300:
ZXAN(config)#interface mng1
ZXAN(config-if)#boot-server 3.23.42.42
ZXAN(config-if)#boot-username userftp
ZXAN(config-if)#boot-password passftp
2Cargar el archivo a la OLT
El siguiente comando hace una descarga en el servidor ftp para después sincronizar el contenido del archivo con la OLT, al ser una restauración de la configuración debemos agregar cfg-startup/cfg.
Sintaxis
OLT C320:
ZXAN#file download name1 name2 [device name3 ] [[{vrf name4 |mng } ]
OLT C300:
ZXAN#download name1 name2 [device name3 ] [[{vrf name4 |mng } ] {ftp ipaddress ip_addr1 [path name5 ] user name6 password name7 |tftp ipaddress ip_addr2 |sftp ipaddress ip_addr3 [path name8 ] user name9 password name10 } ]
Comando
OLT C320 - Restablecer .sav:
ZXAN#file download cfg-startup startrun.sav
OLT C320 - Restablecer .dat:
ZXAN#file download cfg-startup startrun.dat
OLT C300 - Restablecer .sav:
ZXAN#download cfg startrun.sav ftp ipaddress 10.63.196.66 path /ftp user userftp password passftp
OLT C300 - Restablecer .dat:
ZXAN#download cfg startrun.dat ftp ipaddress 10.63.196.66 path /ftp user userftp password passftp

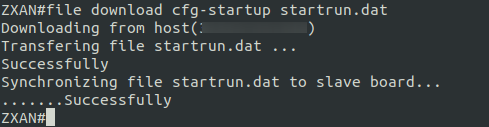

3 Aplicar la información restaurada
La OLT no aplica los datos restaurados automáticamente, para eso es necesario reiniciar la OLT.
Nota
El reinicio de la OLT se completara en 10 o 15 minutos aproximadamente, antes de eso no ejecute algún comando en la OLT.
Comando
OLT C320/C300: ZXAN#reboot
Imagen de referencia:
Archivo adjunto 1583
La configuración cfg-startup/cfg
Los archivos .dat y .sav son las configuraciones guardadas en la OLT, al hacer una restauración utilice archivos con el mismo formato que maneje la OLT. Puede consultar más detalles sobre esos archivos con el siguiente comando:
Comando
OLT C320: ZXAN(config):#show file cfg-startup
OLT C300: ZXAN(config):#show file-server manual-backup
Nota
A continuación se muestran
ejemplos de como realizar una restauración a la configuración, estos tienen la finalidad de lograr un mayor entendimiento del tema, de para que y cuando se puede aplicar.
- Restauración del archivo .sav
- Restauración del archivo .dat
Ejemplos Prácticos
Restauración del archivo .sav
El siguiente ejemplo será para realizar la restauración de la configuración de la OLT. Para este caso, tenemos la siguiente situación:
- De un total de 20 equipos autorizados en un puerto en específico, restaurar 10, los cuales se eliminaron de la OLT por alguna razón imprevista.
- Usaremos un backup con la configuración que contiene los 20 equipos.
Para este ejemplo:
- Usaremos el puerto predeterminado del servidor ftp

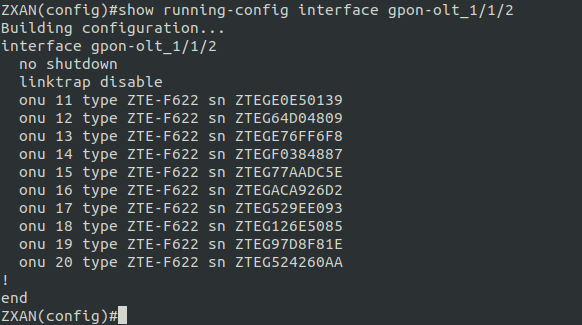

Lista de Onus Autorizadas
Archivo adjunto 1577
1 Crear el backup
Nota
Daremos por hecho que ya tenemos un backup, así que nos saltaremos este paso. Si cuenta con dudas sobre como hacer un backup consulte el siguiente
enlace
2 Se han eliminado 10 onu's por alguna razón
Archivo adjunto 1578
3 Restaurar el backup en la OLT
Sintaxis
OLT C320:
ZXAN#file download name1 name2 [device name3 ] [[{vrf name4 |mng } ]
OLT C300:
ZXAN#download name1 name2 [device name3 ] [[{vrf name4 |mng } ] {ftp ipaddress ip_addr1 [path name5 ] user name6 password name7 |tftp ipaddress ip_addr2 |sftp ipaddress ip_addr3 [path name8 ] user name9 password name10 } ]
Comando
OLT C320:
ZXAN#file download cfg-startup startrun.sav
OLT C300:
ZXAN#download cfg startrun.sav ftp ipaddress 10.63.196.66 path /ftp user target password target
4 Aplicar la configuración restaurada
Nota
Recuerde esperar 10 a 15 minutos para que su OLT se reinicie correctamente.
Comando
OLT C320/C300: ZXAN#reboot
5 Visualizar cuantas Onu's hay actualmente.
Archivo adjunto 1577
Restauración del archivo .dat
Para este ejemplo usaremos la misma situación.
- De un total de 20 equipos autorizados en un puerto en específico, restaurar 10, los cuales se eliminaron de la OLT por alguna razón imprevista.
- Usaremos un backup con la configuración que contiene los 20 equipos.
Así como también:
- Usaremos el puerto predeterminado del servidor ftp
Lista de Onus Autorizadas
Archivo adjunto 1577
1 Crear el backup
Nota
Daremos por hecho que ya tenemos un backup, así que nos saltaremos este paso. Si cuenta con dudas sobre como hacer un backup consulte el siguiente
enlace
2 Se han eliminado 10 onu's por alguna razón
Archivo adjunto 1578
3 Restaurar el backup en la OLT
Sintaxis
OLT C320:
ZXAN#file download name1 name2 [device name3 ] [[{vrf name4 |mng } ]
OLT C300:
ZXAN#download name1 name2 [device name3 ] [[{vrf name4 |mng } ] {ftp ipaddress ip_addr1 [path name5 ] user name6 password name7 |tftp ipaddress ip_addr2 |sftp ipaddress ip_addr3 [path name8 ] user name9 password name10 } ]
Comando
OLT C320:
ZXAN#file download cfg-startup startrun.dat
OLT C300:
ZXAN#download cfg startrun.dat ftp ipaddress 10.63.196.66 path /ftp user target password target
4 Aplicar la configuración restaurada
Nota
Recuerde esperar 10 a 15 minutos para que su OLT se reinicie correctamente.
Comando
OLT C320/C300: ZXAN#reboot
5 Visualizar cuantas Onu's hay actualmente.
Archivo adjunto 1577
Nota
Estos han sido solo ejemplos de varias opciones y casos. La restauración puede ser útil para administración o en casos de emergencia, le sugerimos tener un control de sus respaldos así como de sus restauraciones.
