Gestion y Tipos de VLAN en OLT Huawei

En este post vamos a tratar los tipos de VLAN que pueden crearse en una OLT de marca Huawei, cabe destacar que mucho del conocimiento que se menciona aqui se puede aplicar para otras marcas de OLT.

Dentro de las OLT Huawei pueden existir 4095 vlans creadas, de las cuales la primera y las ultimas 16 estan reservadas por la marca, quedando un rango 2 - 4079 para su uso.

Una VLAN de servicio cuenta con los siguientes parametros:

• VLAN-id: 2 - 4079.
• Type: standard, smart, mux y super (reservada por Huawei).
• Attribute: common, q-in-q y stacking.
• VLAN Service-Profile: Opcional.
• Descripcion.

Tipo de VLAN	STDN-Port	SERV-Port	Sub-VLAN	Remarks
Standard	Si:N	NO	NO	NMS Inband, subtending, VLAN-IF, Routing...
Smart (Default)	Si:N	Si:N	NO	Standard + Servicios GPON
MUX	Si:N	Si: Solo 1	NO	Standard + 1 Servicio GPON
Super	Si:N	No, solo a nivel de sub-vlan	SI	Servicio GPON en Sub-Vlan, Standard y ARP Proxy

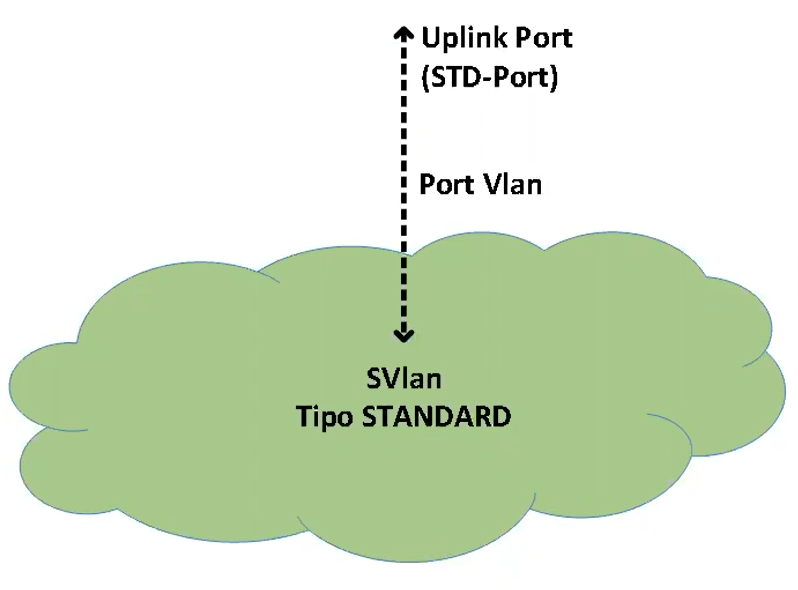

VLAN de Tipo Standard

• No permite asociarle servicios (service-port).
• Permite asociarle puertos STD-Port (port vlan).
• Se usa para:

  • Routing (static, dynamic), L3, Forwarding
  • Gestion Inband (SNMP, LCMP, SSH, Telnet...)
  • Subtending
  • IPv6 Networking
  • DHCP/DHCPv6 Relay
  • DHCP Proxy
  • VRRP, BFD

Archivo adjunto 1589

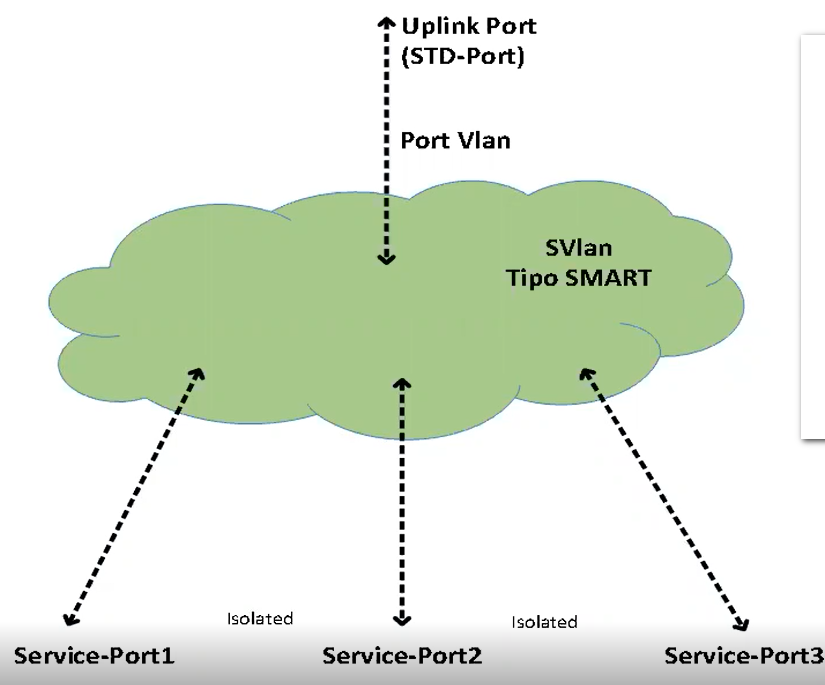

VLAN de Tipo Smart (Tipo Default)

• Soporta todo lo que hace una VLAN tipo standard (STD-Port + L3 Features).
• Soporta la asociacion de servicios de acceso (service-port), sin limites. Es decir, es una VLAN Standard con capacidad de service-port.

Archivo adjunto 1590

Aislamiento Nativo de los Servicios de Acceso.

• Es una VLAN de Acceso Smart, donde confluyen multiples service-port, dichos servicios estan aislados (comportamiento nativo).

• Trafico Unicast/Broadcast desde un service-port: Solo permitido hacia los puertos STD-Port.
• Trafico Unicast/Broadcast desde un STD-Port: se permite que pase hacia los service-port.
• Se puede cambiar este comportamiento con: VLAN Bind Service-Profile y User-Bridging=Enabled.

VLAN de Tipo MUX.

• Soporta todo lo que hace una VLAN de tipo standard (STD-Port + L3 Features).

• Tiene la condicion que permite la asociacion de solo un service-port.

Archivo adjunto 1591

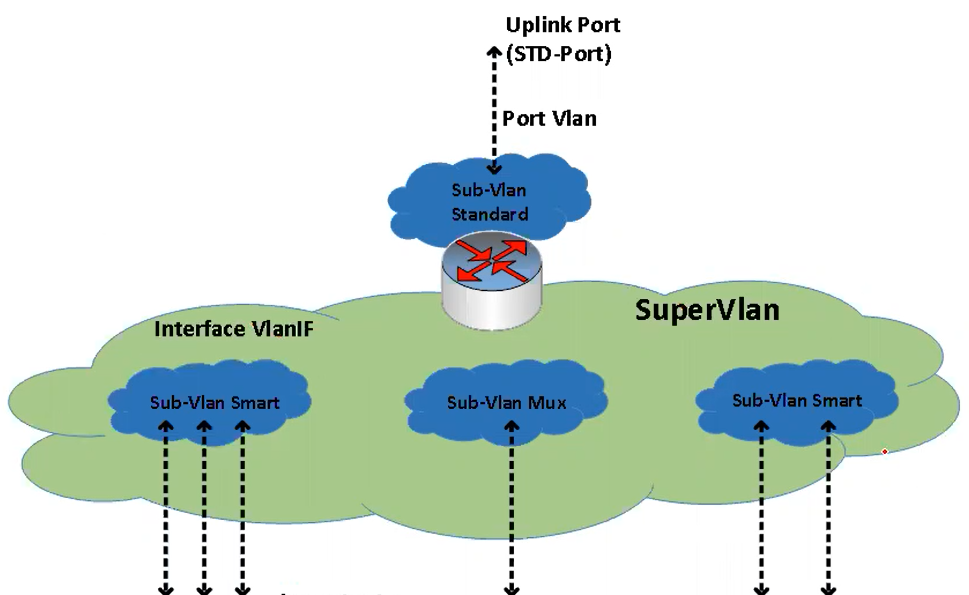

VLAN de Tipo Super.

• Contenedor de VLAN's de acceso.
• Super-VLAN: NxSub-VLAN.
• Sub-VLAN: Smart, MUX o Standard.
• Sub-VLAN Attribute: common.
• Despliegue de ARP Proxy.
• Service-Port: Solo a nivel de sub-vlan.
• Interface VLAN-IF: Solo en la super-vlan.
• ARP Proxy en 3 niveles de activacion: global, supervlan y subvlan.

Archivo adjunto 1592

Tipos de Atributo de VLAN a Nivel OLT Huawei.

Atributo de VLAN	Remarks
Common (Default)	VLAN Normal, un solo VLAN Tag
Q-in-Q	Doble VLAN Tag: CVLAN de Cliente (CVLAN) y OLT coloca SVLAN
Stacking	Doble VLAN Tag: OLT coloca las dos VLAN (CVLAN + SVLAN)

Gestion de VLAN's (Comandos).

A continuacion se presentan unos comandos básicos para la gestion de VLAN's.

Creacion de VLAN

vlan {vlan-id} to {end-vlanid} {mux | smart | standard | super}

vlan {vlan-list} { mux | smart | standard | super}

Eliminar VLAN

undo vlan {vlan-id} to {end-vlanid}

undo vlan {vlan-list}

Agregar descripcion a la VLAN

vlan desc {vlan-id} description {description-value}

undo vlan desc { vlan-id} | bydesc {description-value}

Agregar nombre a la VLAN

vlan name {vlan-id vlan-name}

Reservar una VLAN

vlan reserve {start-vlanid}
