Configuración inicial TP-LINK utilizando el método Manual

Archivo adjunto 1595

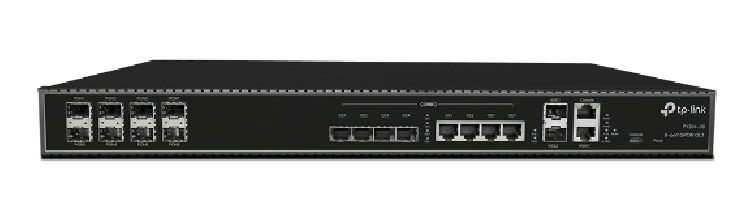

Características:
TP-LINK OLT, 8-Port GPON
Hardware version V2.0
Firmware version V1.0.0


Accesos IP default:
IP: 192.168.1.100


User & Password:
user: root
pass: admin

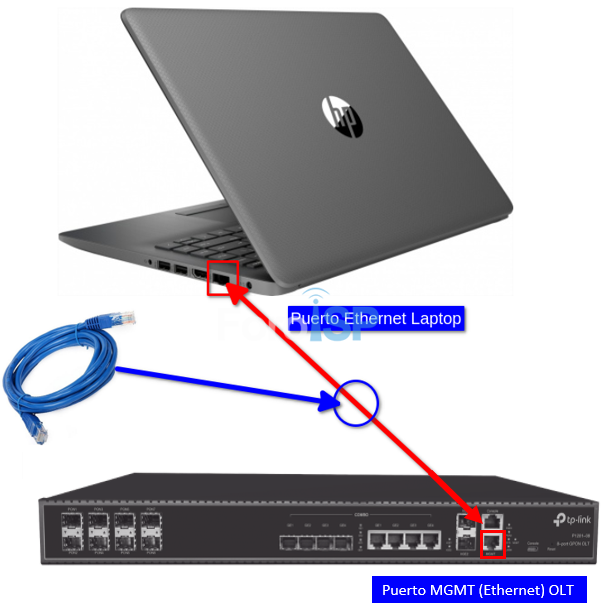

Debemos conectarnos fisicamente a la OLT
Utilizando un cable UTP del puerto Ethernet de nuestra computadora al puerto MGMT de la OLT, una vez conectados debes asignar una ip estatica (que se encuentre en el rango de la IP de la OLT) a nuestra computadora para por alcanzarla, por ejemplo 192.168.1.10

Archivo adjunto 1621

Una vez hecho lo anterior probamos dando ping a 192.168.1.100

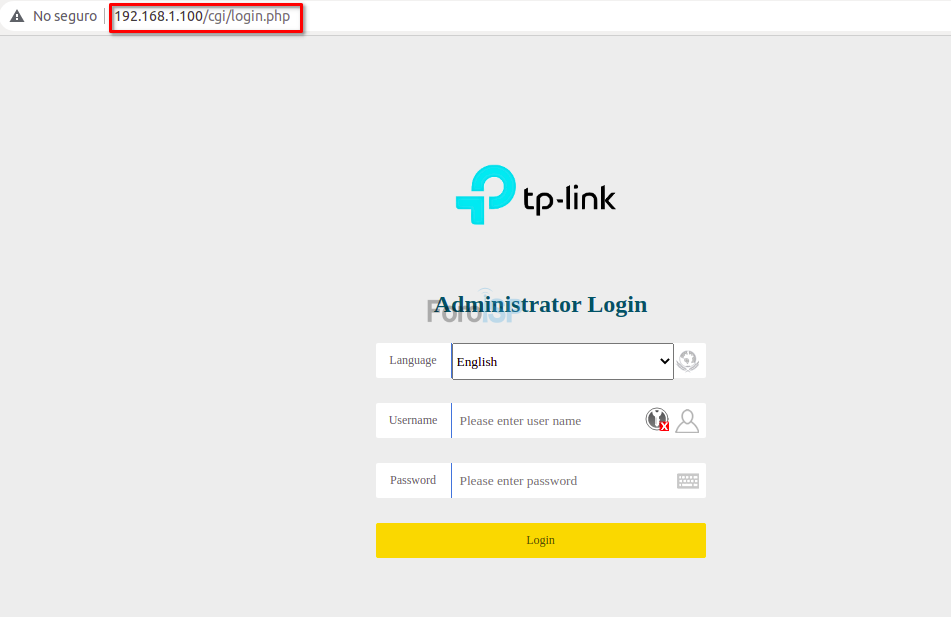

Ingresara a la OLT utilizando la Interfaz Web

Archivo adjunto 1622

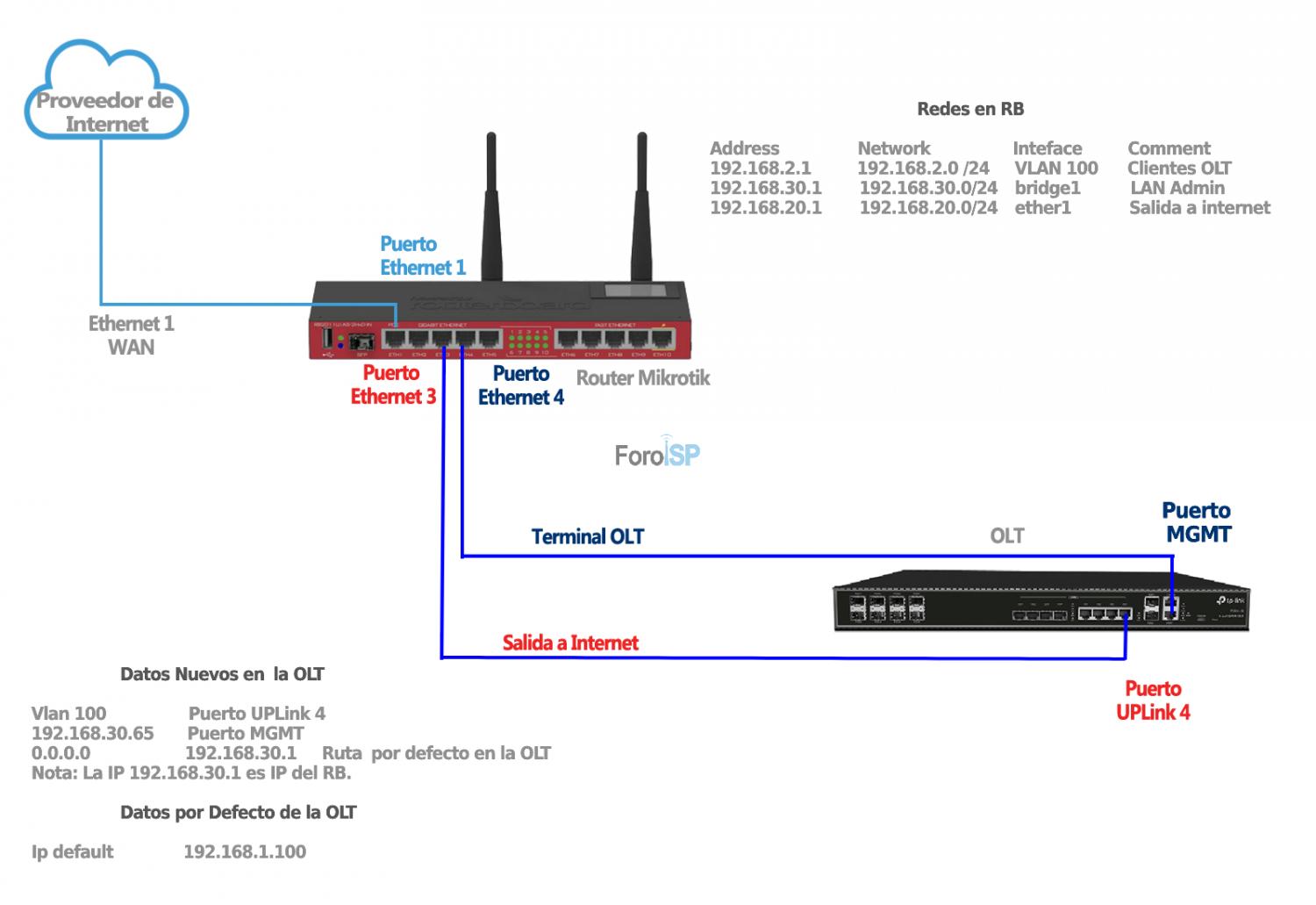

El siguiente diagrama presenta la conexión física a seguir cuando no contamos con fibra óptica para hacer una conexión SFP

Archivo adjunto 1714

Asignar IP de administración a OLT

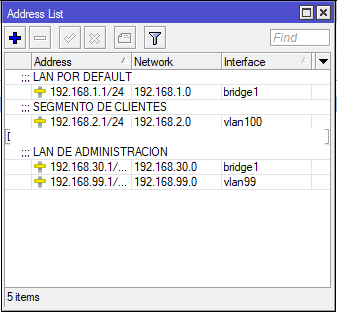

Debemos tener agregadas nuestro Vlan, LAN De Administración y LAN de Segmento de Clientes en nuestro Router.

Archivo adjunto 1679

Nota

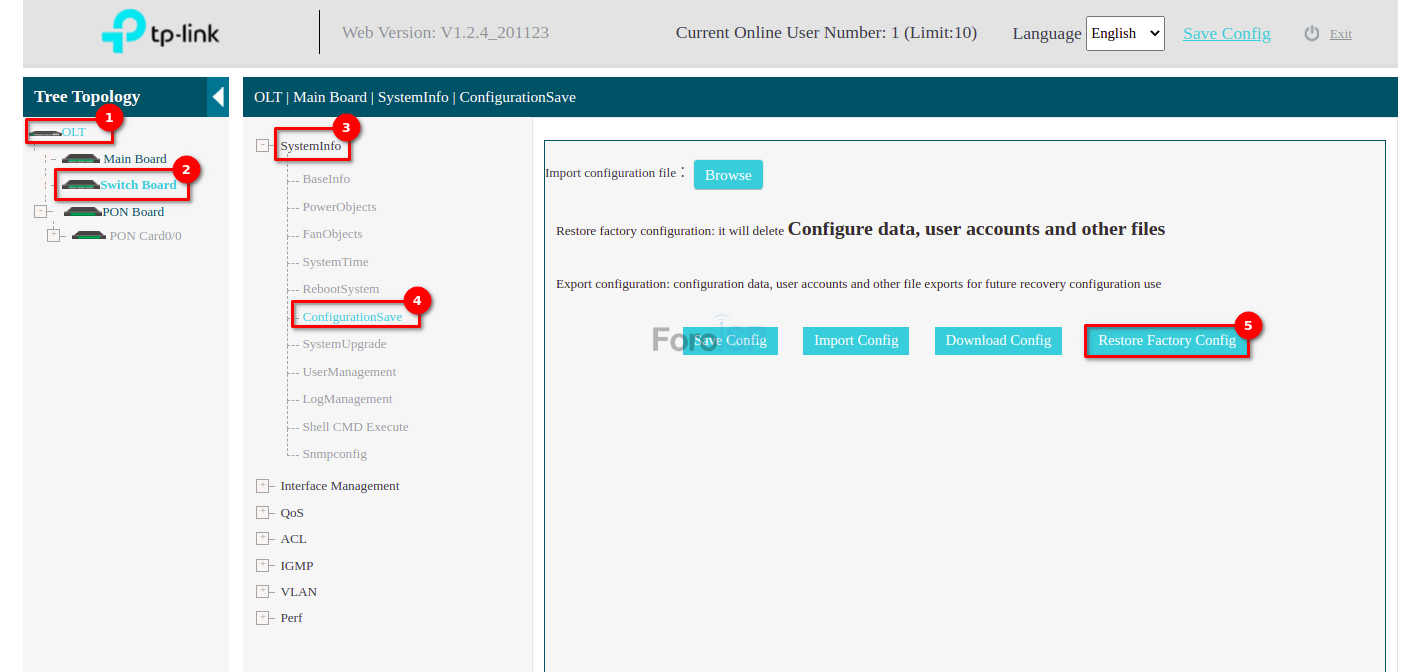

Si necesita restaurar la configuración de la OLT a la configuración de fábrica para realizar este manual, siga los siguientes pasos

Archivo adjunto 1730

Para realizar el cambio de IP default de la OLT por una IP de administración (192.168.30.65) tendremos que entrar a la interfaz de linea de comandos, esto lo podemos hacer desde nuestro Mikrotik.

Archivo adjunto 1668


Para autorizar Onus de forma manual siga los siguientes pasos (Este manual es solo un ejemplo para ello). Una vez que tengamos conectadas los equipos al puerto PON correspondiente, realizaremos lo siguiente:

1. Cambiar el modo de autorización
2. Crear Traffic Profile
3. Crear VLAN
4. Configurar DBA Profile
5. Configurar Line Profile
6. Configurar Service Profile
7. Autorizar la ONU
8. Configurar Service Port de la ONU

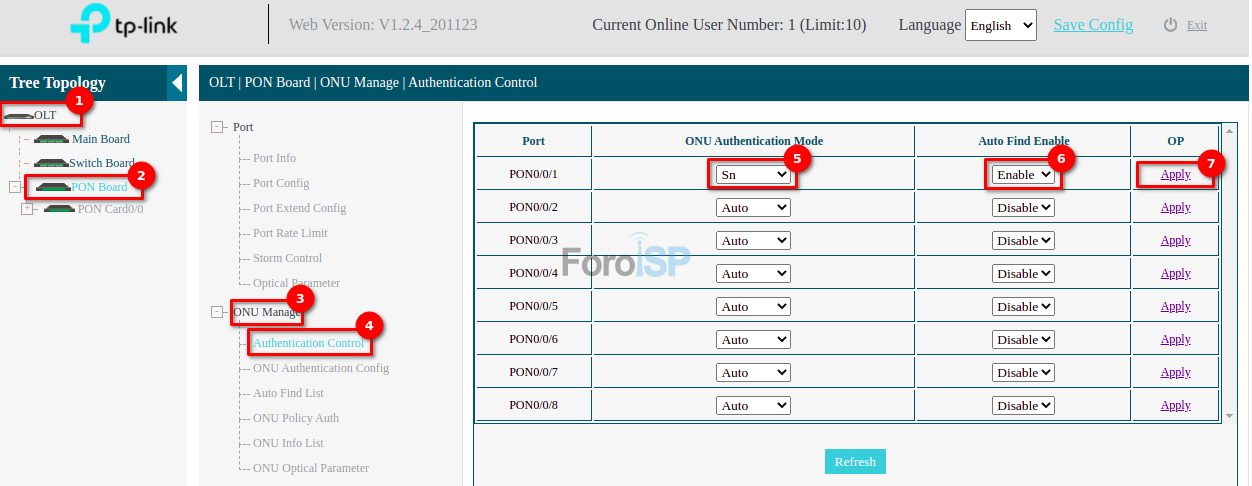

1 Cambiar el modo de autorización

Una vez haya iniciado sesión en la OLT, esta tiene configurado el modo de autorización "Auto" y la función Auto Find "Disable", vamos a editar esta información para el puerto PON correspondiente, en este caso usaremos el 1. Colóquese en:

OLT | PON Board | ONU Manage | Authentication Control

Archivo adjunto 1731

2 Crear Traffic Profile

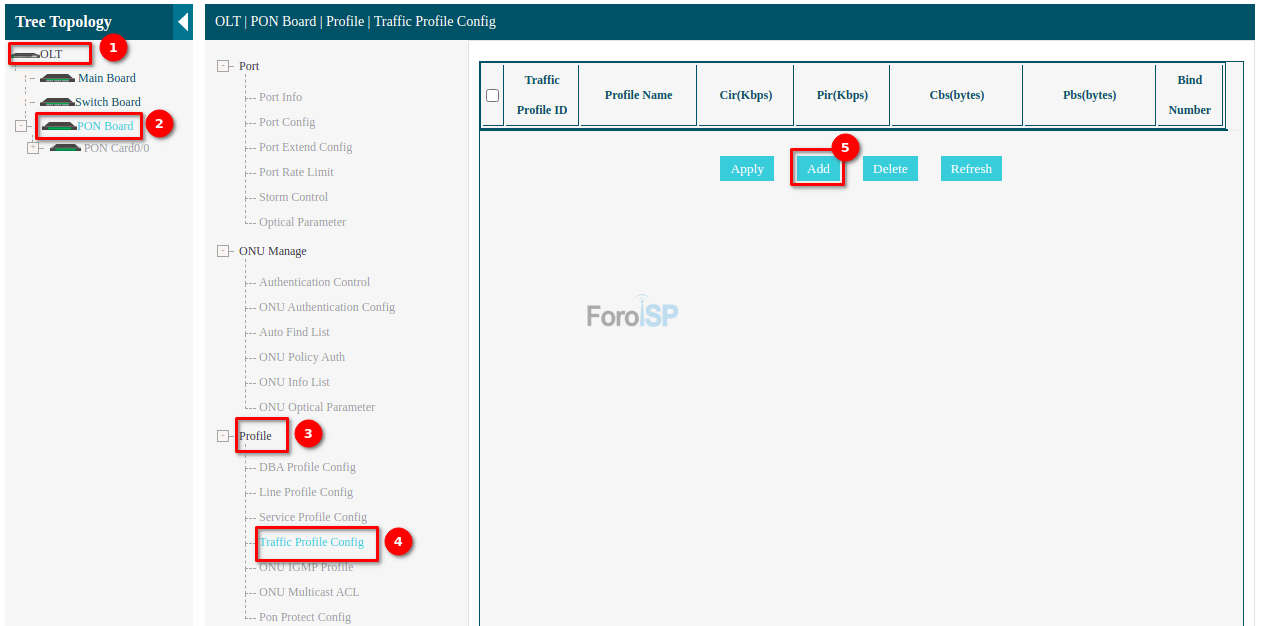

El siguiente paso será crear un Traffic Profile con nombre 100M. Colóquese en:

OLT | PON Board | Profile | Traffic Profile Config

Si desea consultar mas información sobre este tema puede consultar el siguiente enlace: Crear Traffic Profiles

Archivo adjunto 1733

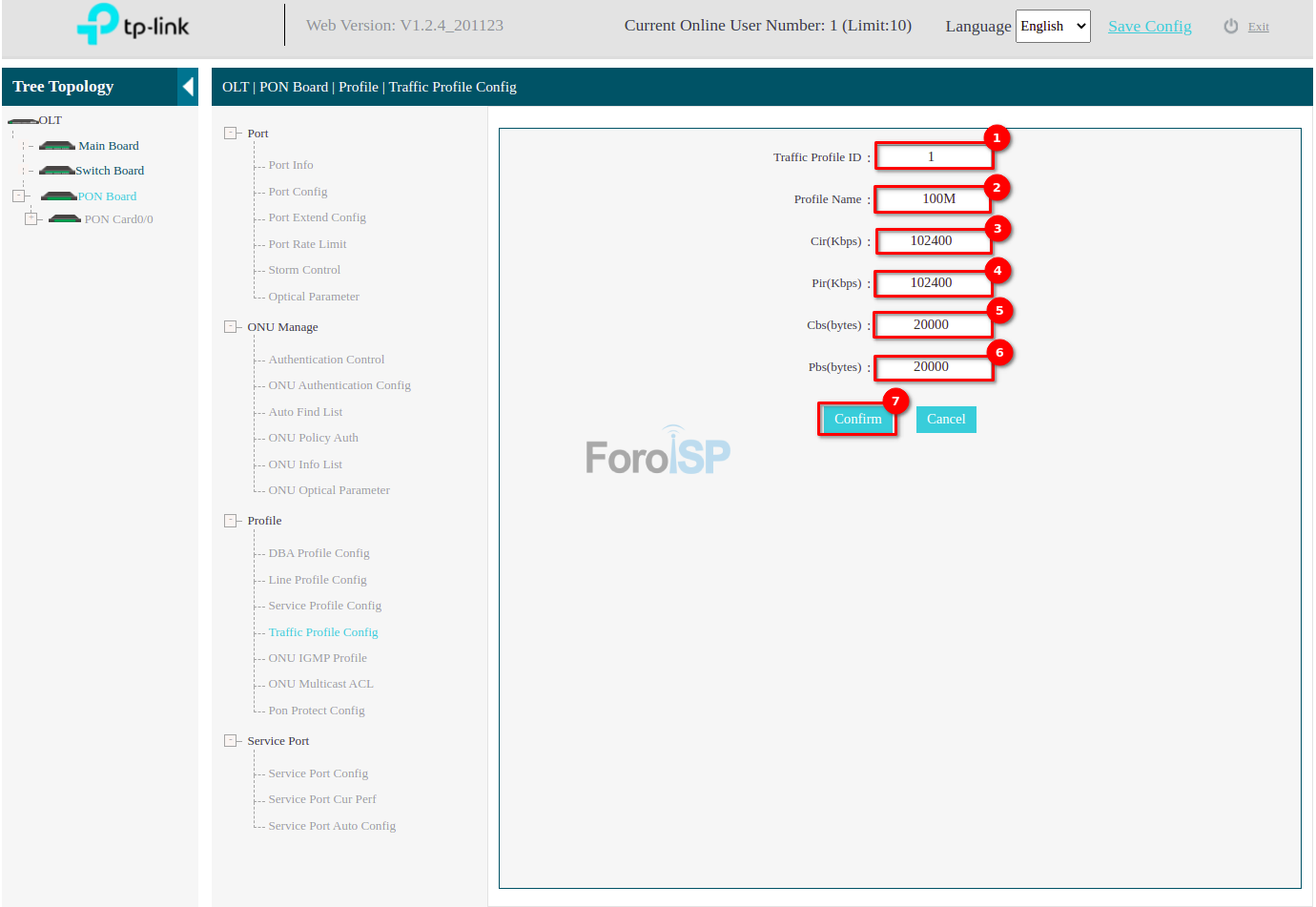

Y agregue el nuevo registro

Archivo adjunto 1734

• Traffic Profile ID: 1, este no puede ser 0
• Profile Name: Puede escoger el nombre de su preferencia
• Cir (Kbps): Velocidad mínima
• Pir (Kbps): Tasa máxima por un tiempo determinado
• Cbs (Kbps): Tamaño máximo de la ráfaga del CIR
• Pbs (Kbps): Tamaño máximo de la ráfaga del PIR

3 Crear VLAN

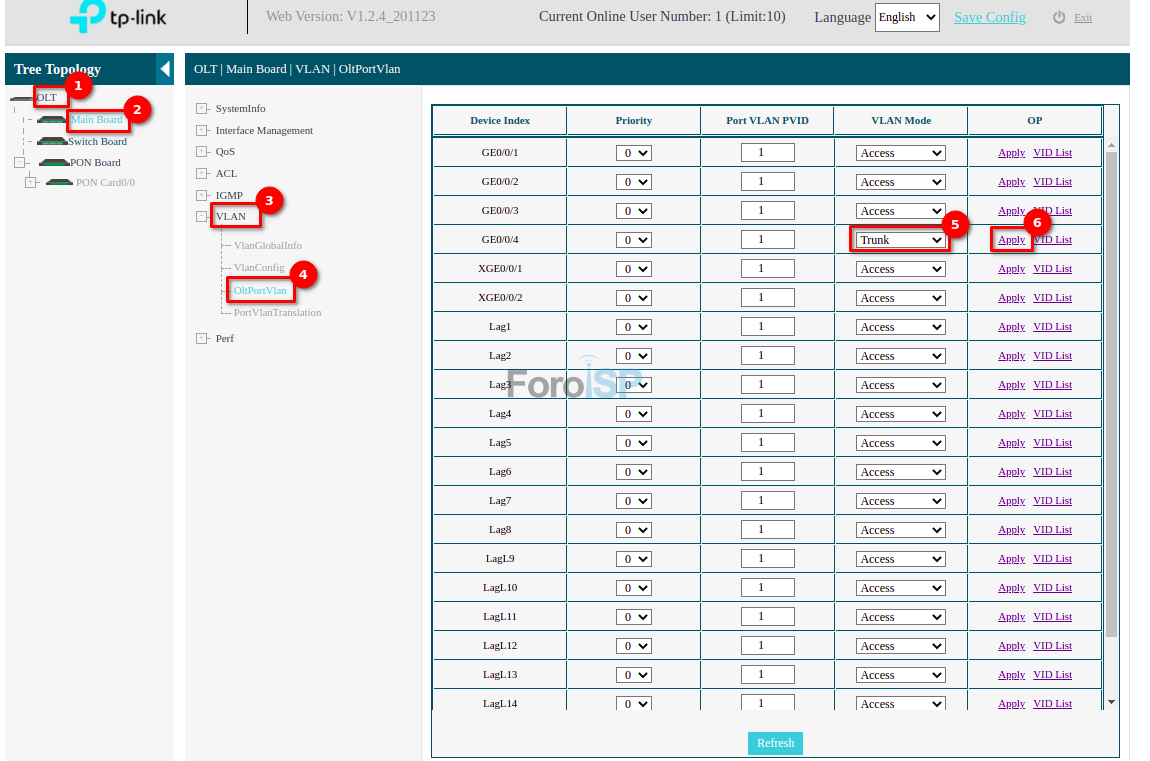

Antes de crear la VLAN, modifique el modo de VLAN a Trunk del puerto Uplink correspondiente, este caso se usó el 4. Colóquese en:

OLT | Main Board | VLAN | OltPortVlan

Archivo adjunto 1735

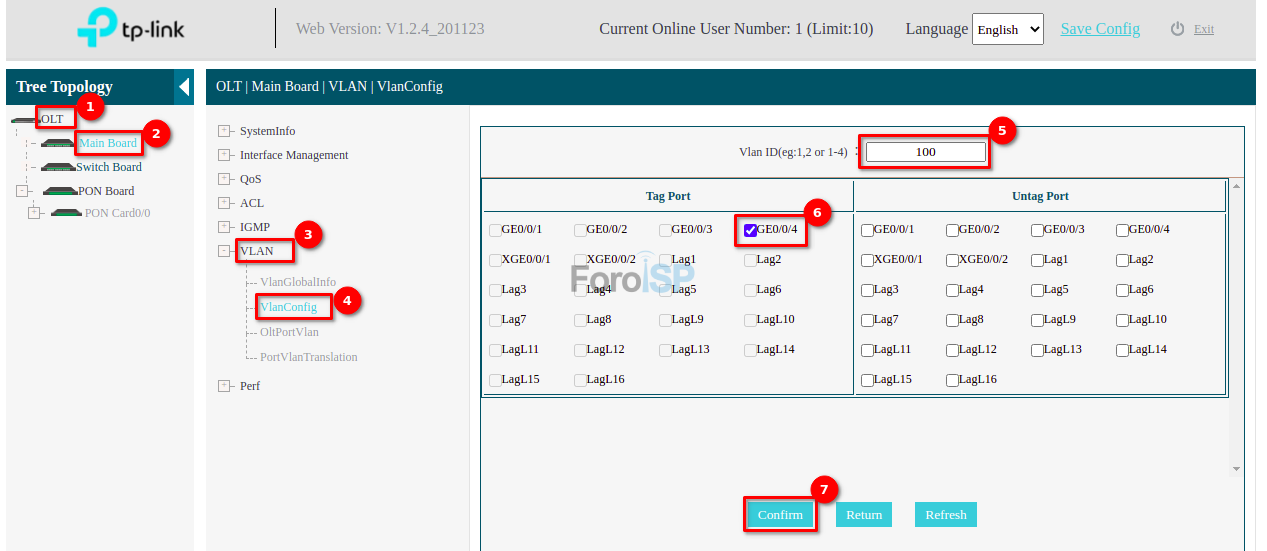

Para entonces crear la VLAN 100 y darle tag al puerto 4, en:

OLT | Main Board | VLAN | VlanConfig

Archivo adjunto 1736

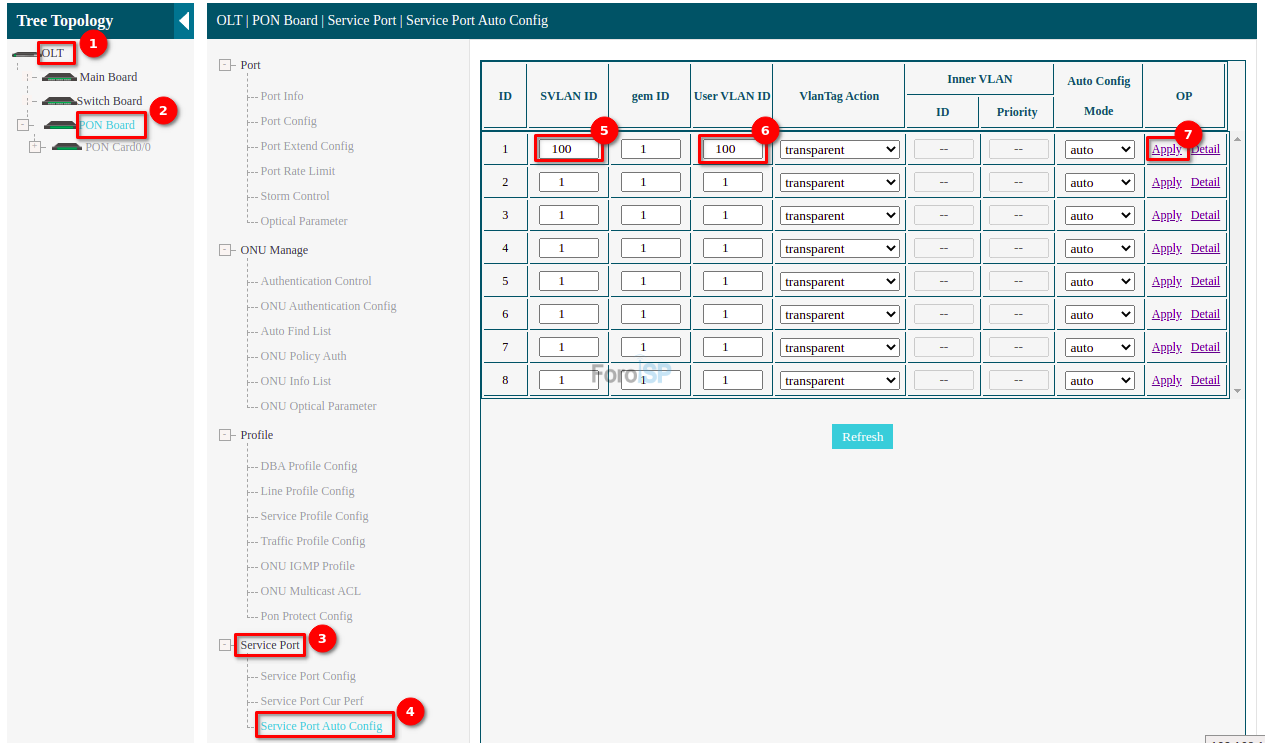

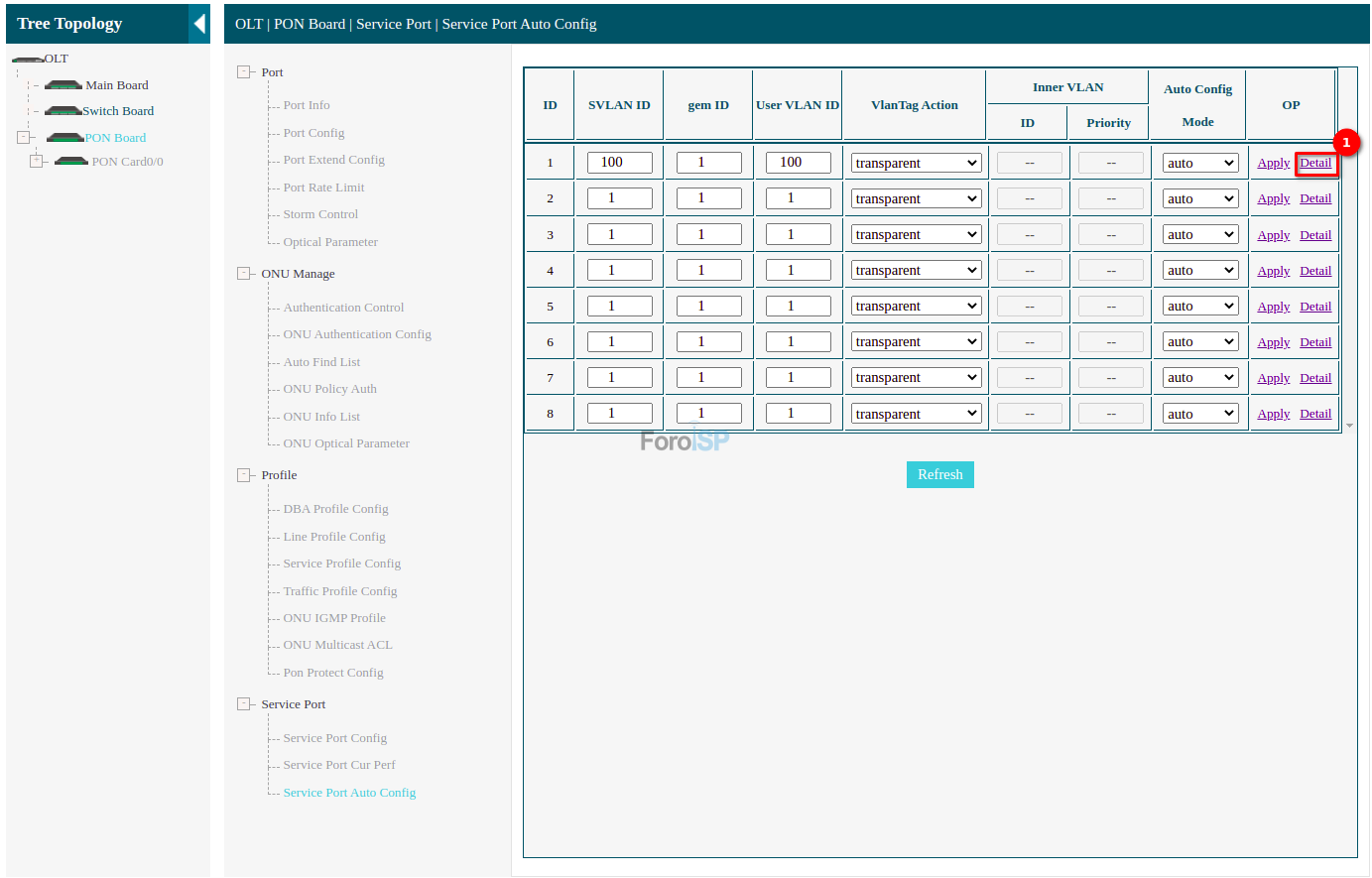

Como paso final cree la configuración de Service Port Auto donde agregara la VLAN recién creada a las columnas SVLAN ID y User VLAN ID. Esto se hace porque la OLT agrega automáticamente un Service Port a cualquier ONU al momento de autorizarla, si desea modificar la información de ese Service Port, entonces colóquese en:

OLT | PON Board | Service Port | Service Port Auto Config

Nota

Si desea que la OLT no agregue un Service Port automatiacamente a su ONU al autorizarla y realizar este proceso de manera manual, en la columna Auto Config Mode cambie el modo auto a manual.

Archivo adjunto 1738

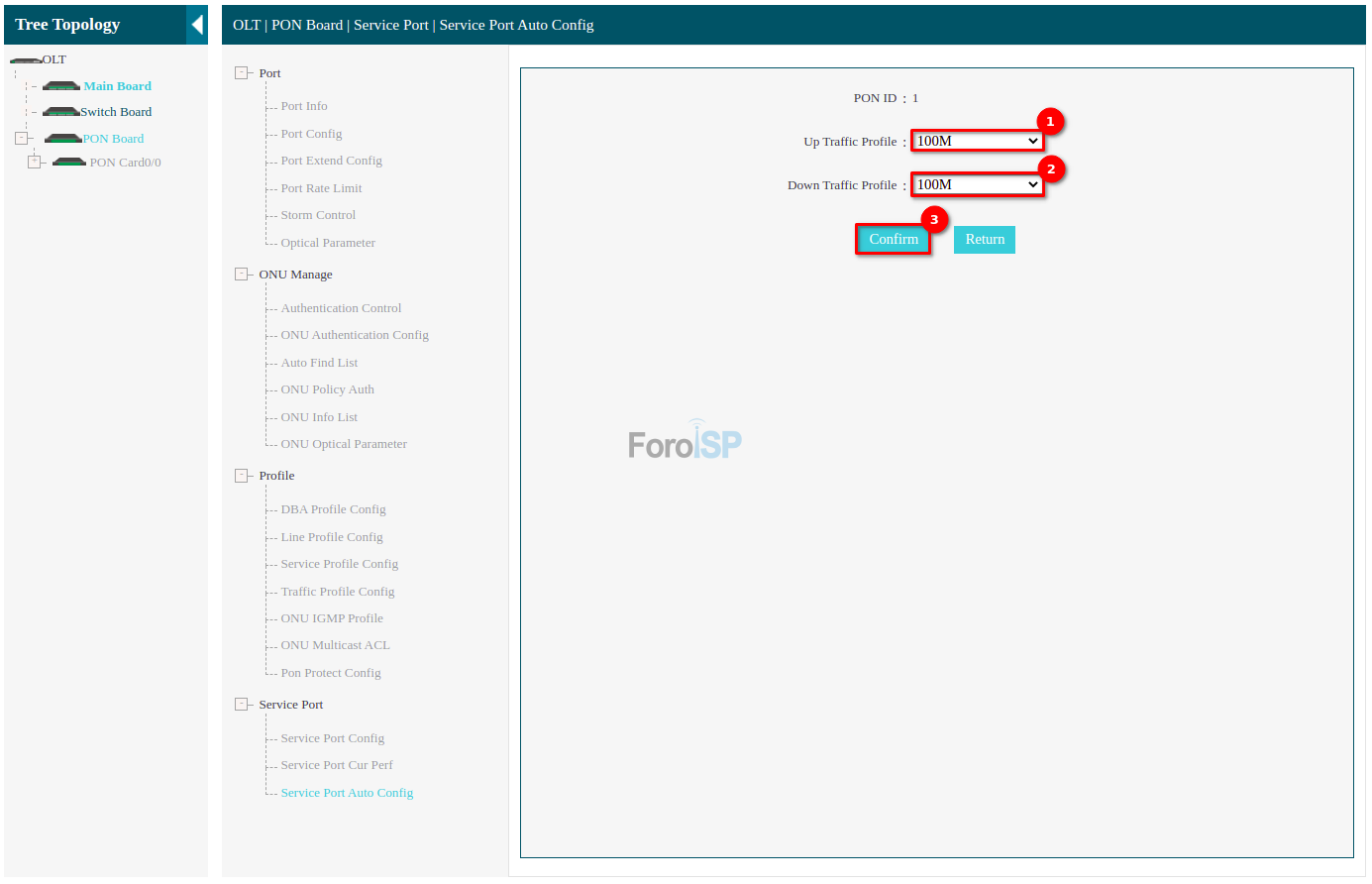

Recuerde vincular el Traffic Profile creado anteriormente al Service Port, para eso de click en la palabra Detail

Archivo adjunto 1739
Archivo adjunto 1740

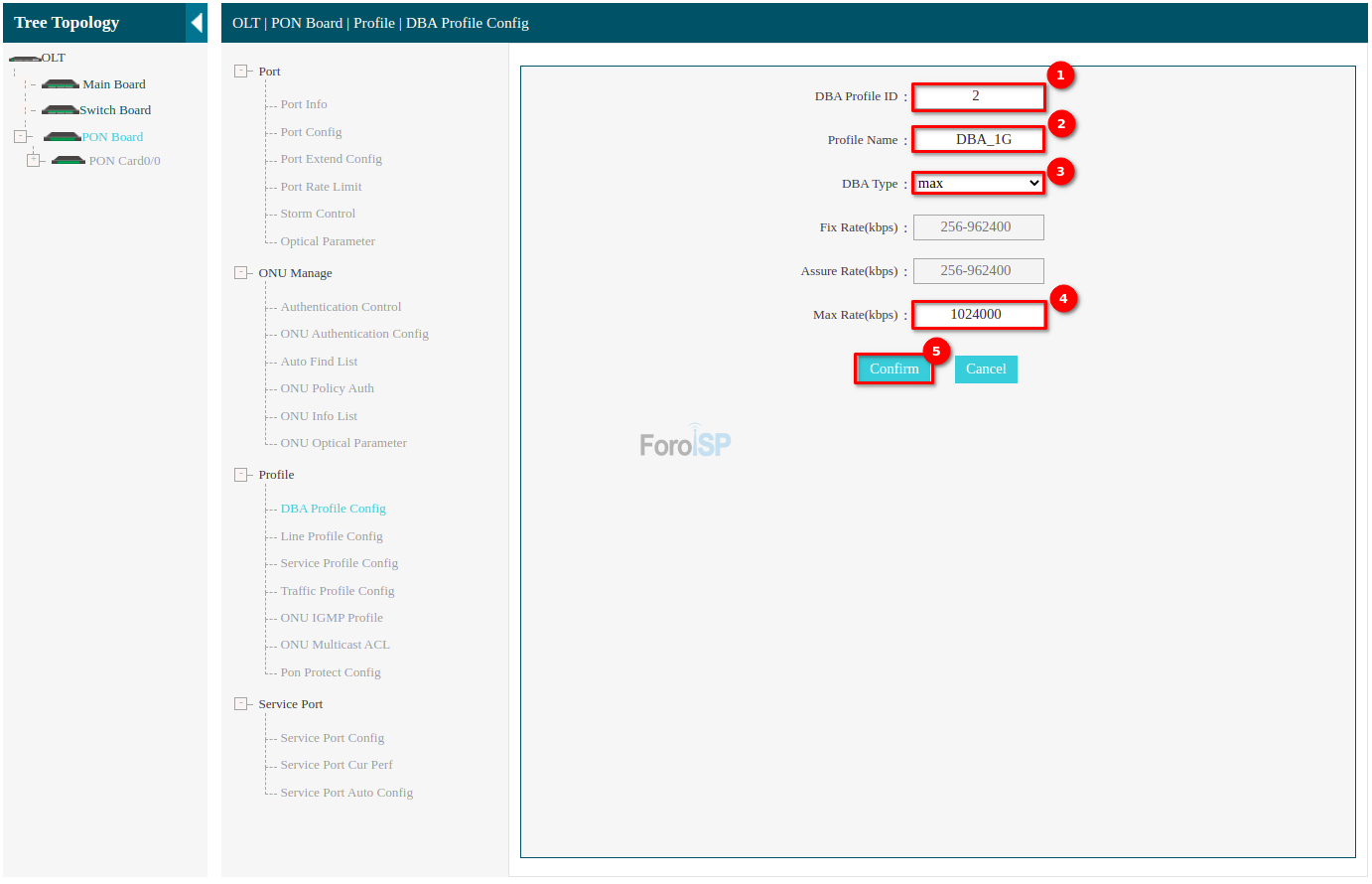

4 Crear DBA Profile

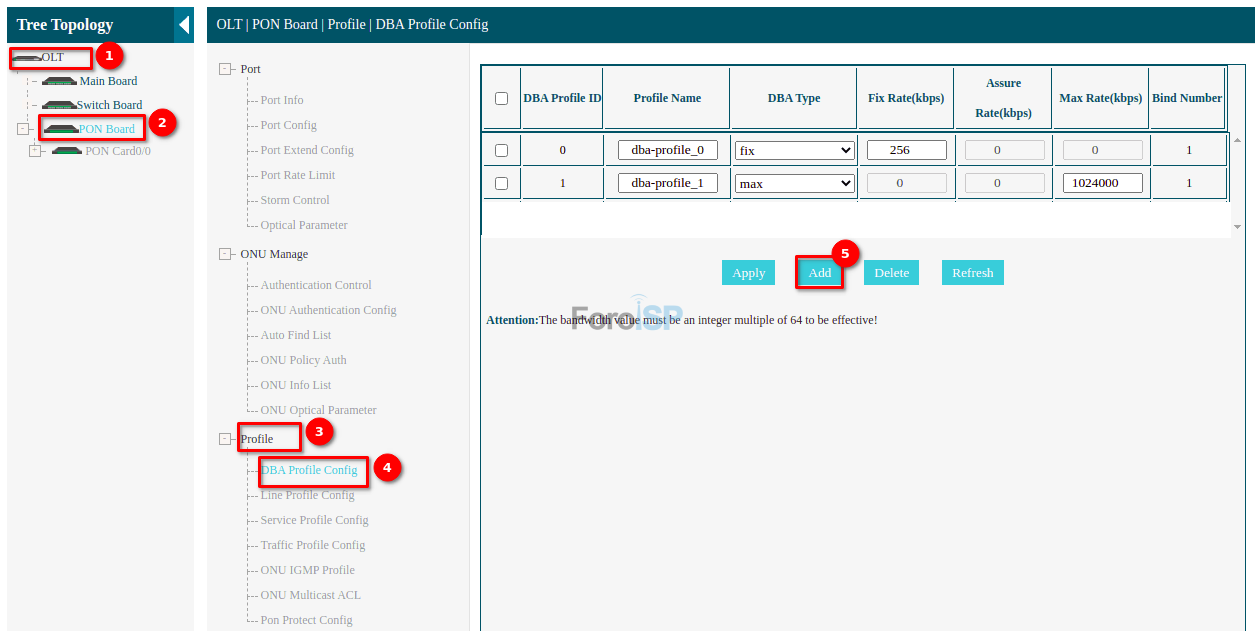

Ahora, es necesario crear un DBA Profile, para este ejemplo será de 1024000 (1G). LA OLT cuenta ya con 2 DBA Profile así que la OLT nos colocara el ID 2. Colóquese en:

OLT | PON Board | Profile | DBA Profile Config

Si desea consultar mas información sobre este tema puede consultar el siguiente enlace: Crear DBA Profile

Archivo adjunto 1741

Archivo adjunto 1744

• Profile Name: Puede elegir el nombre de su necesidad
• DBA Type: Max, para este ejemplo
• Max Rate(kbps): Velocidad

5 Crear Line Profile

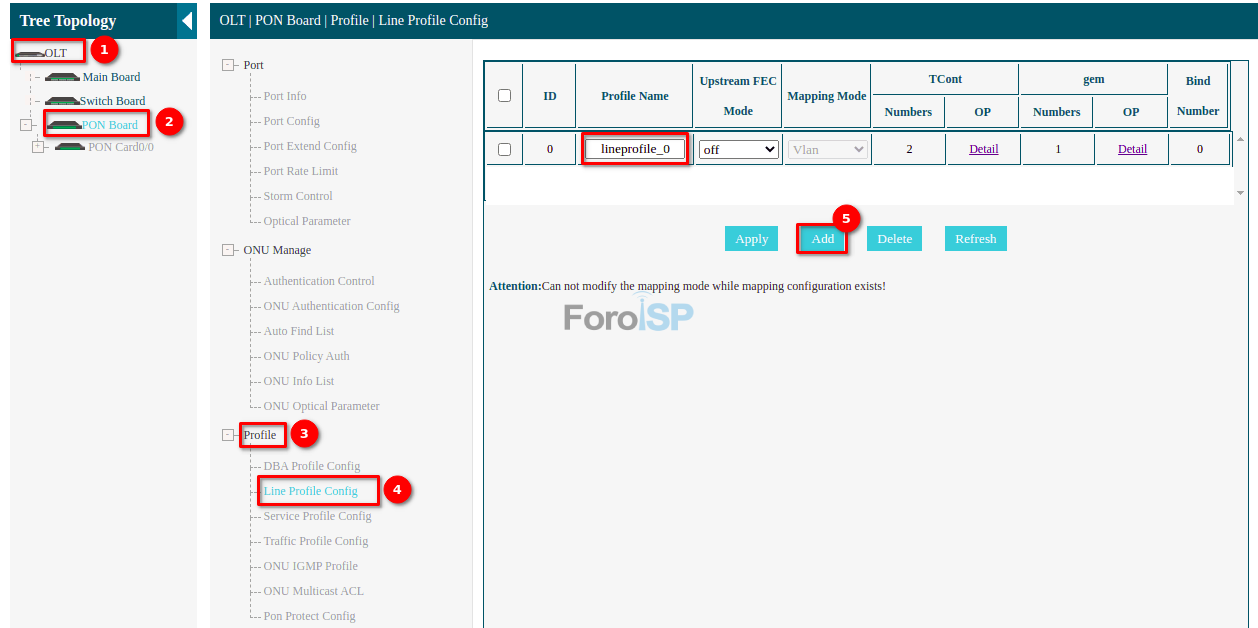

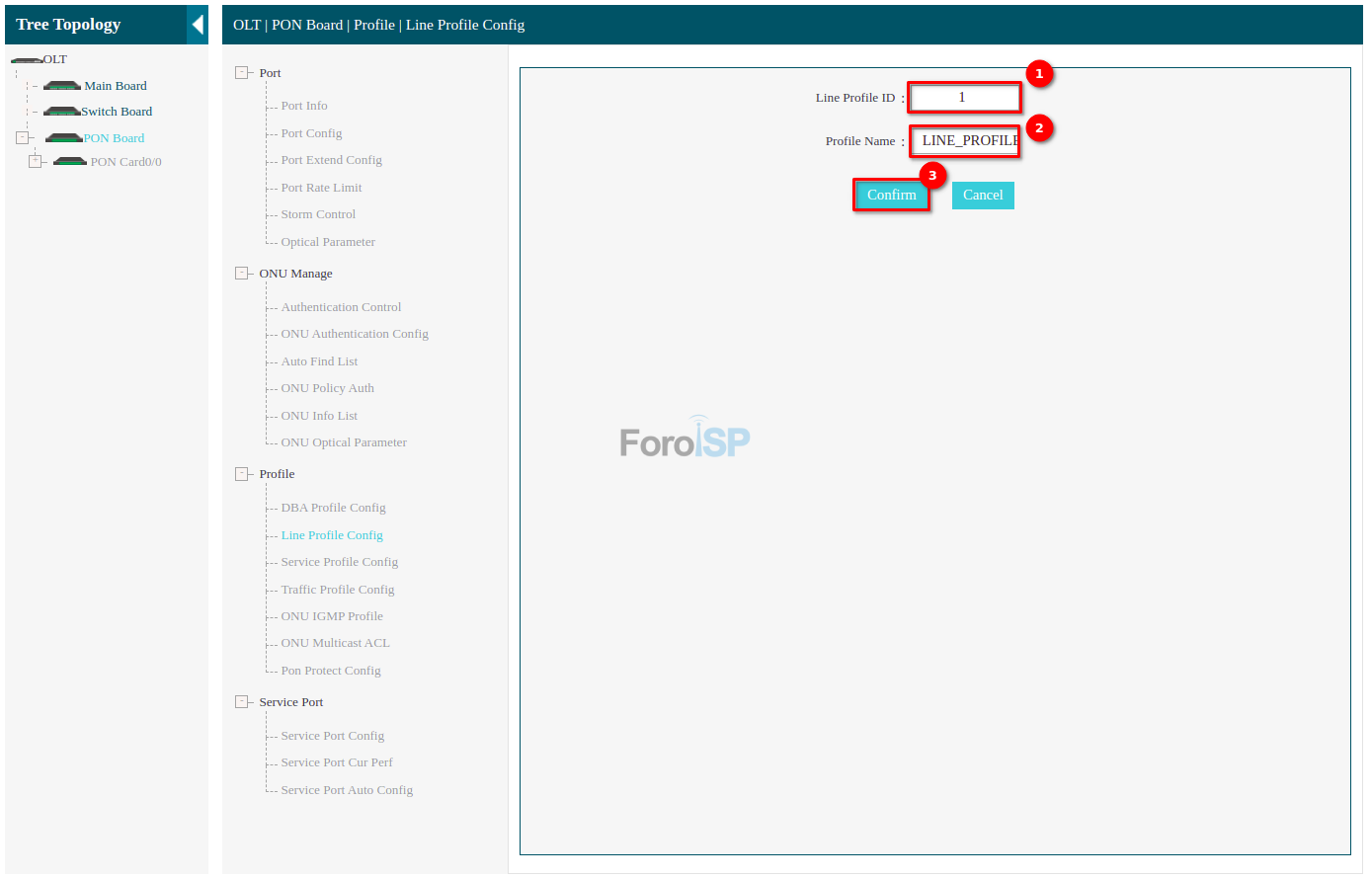

La OLT ya cuenta con un Line Profile creado, así que nosotros usaremos el ID 1. Colóquese en:

OLT | PON Board | Profile | Line Profile Config

Si desea consultar mas información sobre este tema puede consultar el siguiente enlace: Crear Line Profile

Archivo adjunto 1743

Archivo adjunto 1745

• Profile Name: Puede escoger el nombre que este a sus necesidades

Al crear el Line Profile debemos configurar los tcont y gem correspondientes. En la imagen se muestra el listado de los Line Profile en la OLT, esta ya cuenta con un registro por default por el momento podemos evitar su uso. En cuanto a la información recién creada mostrada en la imagen anterior, para este ejemplo fue:

• Upstream FEC Mode: off
• Mapping Mode: Vlan
• Tcont
• Gem

5.1 Agregar el tcont

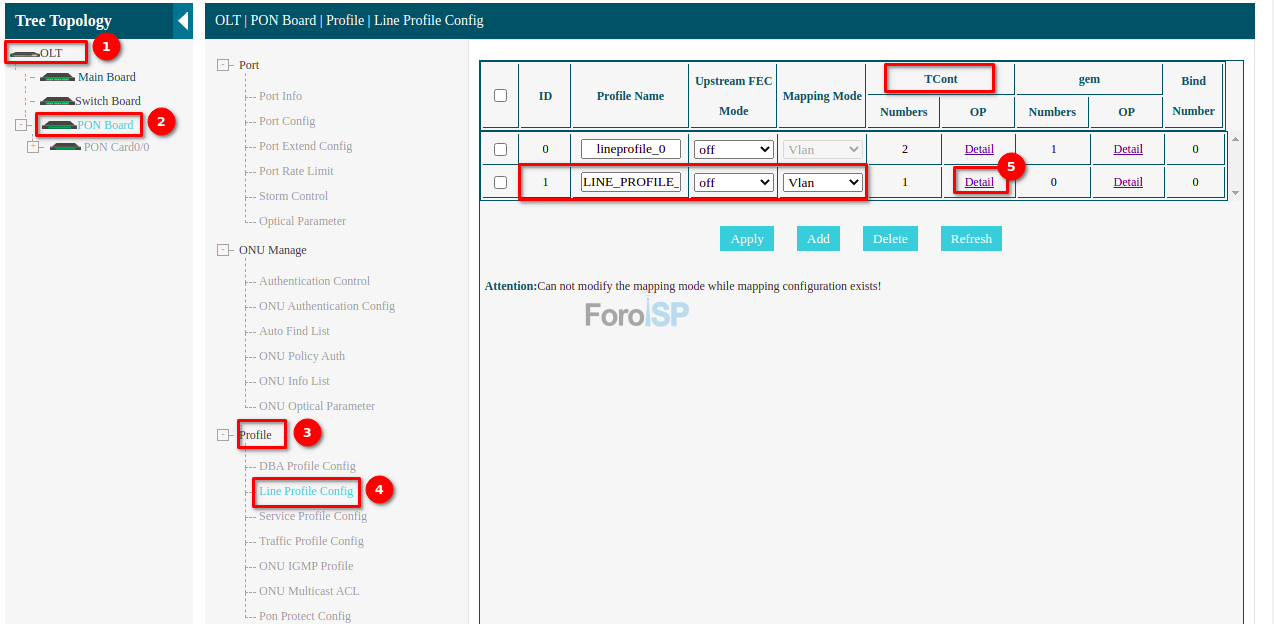

Para crear/editar tcont de click en "Detail" de la columna Tcont

Archivo adjunto 1748

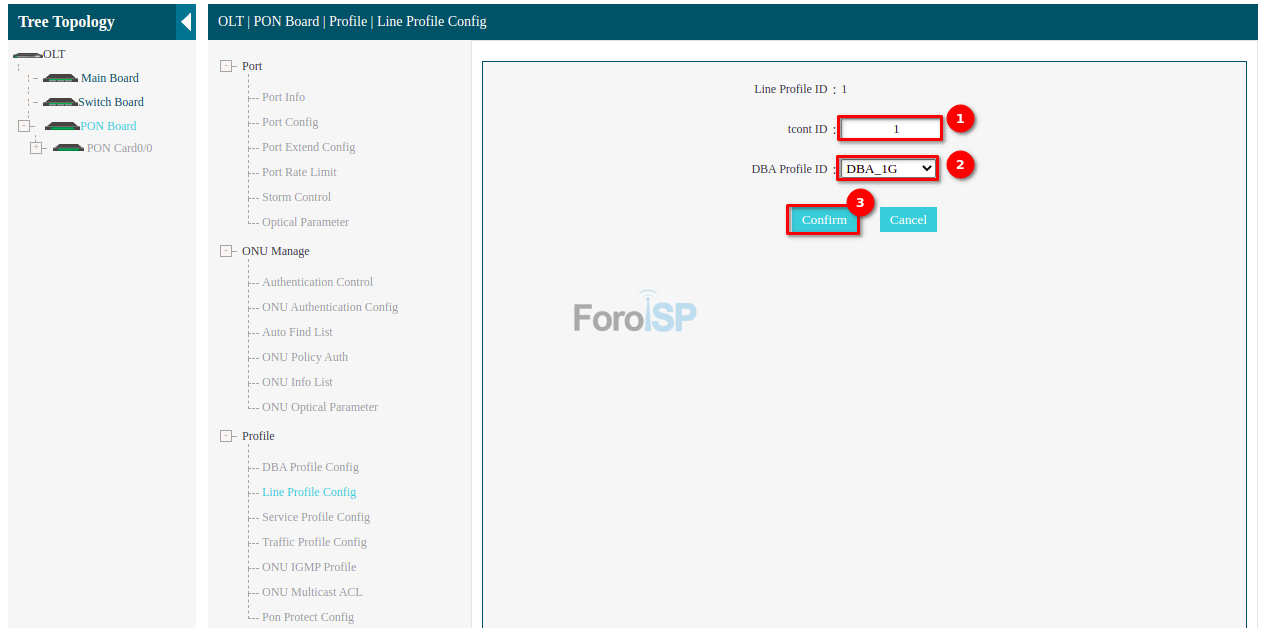

Y agregue el tcont

Archivo adjunto 1749

• DBA Profile ID: El DBA Profile creado en los pasos anteriores

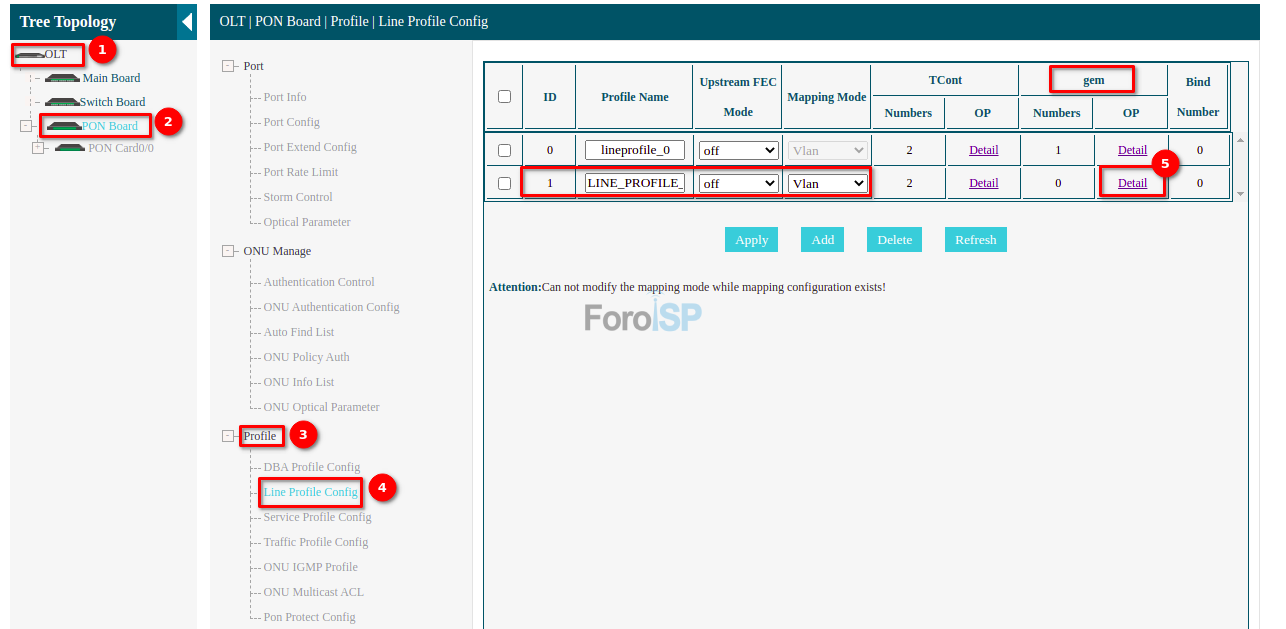

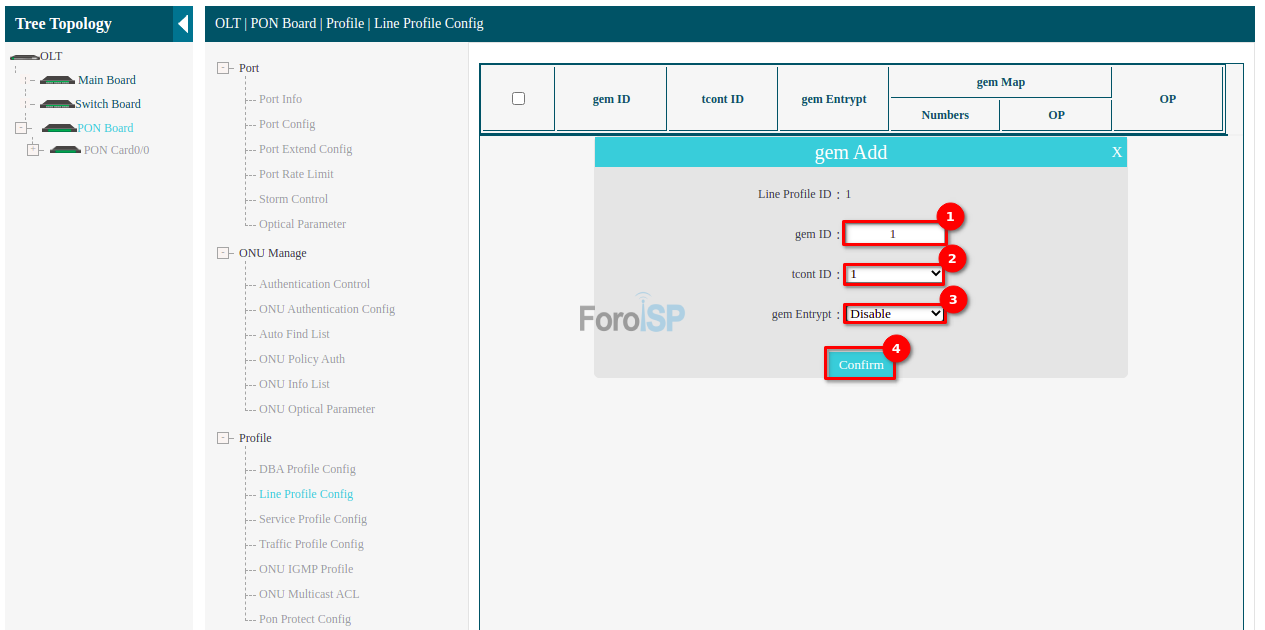

5.2 Agregar el gem

Para crear/editar de click en "Detail" de la columna Gem

Archivo adjunto 1750

Y agregue el gem

Archivo adjunto 1751

• GEM ID: Seleccionamos el 1
• TCONT ID: Seleccionamos el tcont creado anteriormente
• GEM Entrypt: Para este ejemplo sera Disable

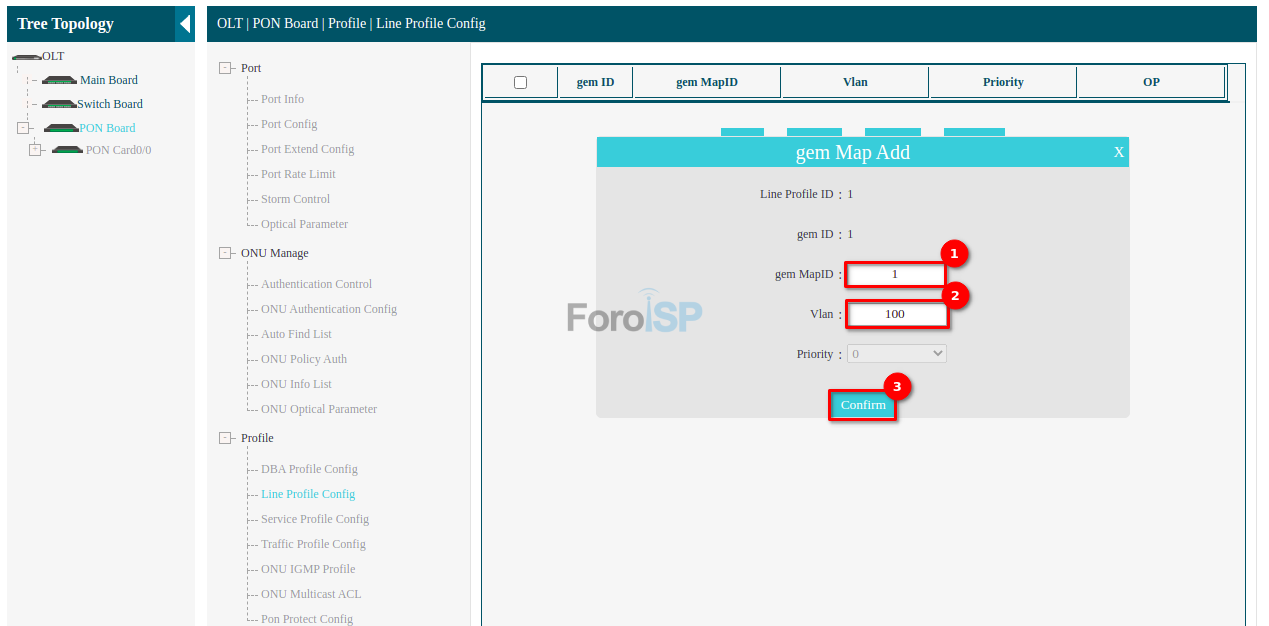

5.3 Agregar el gem Map

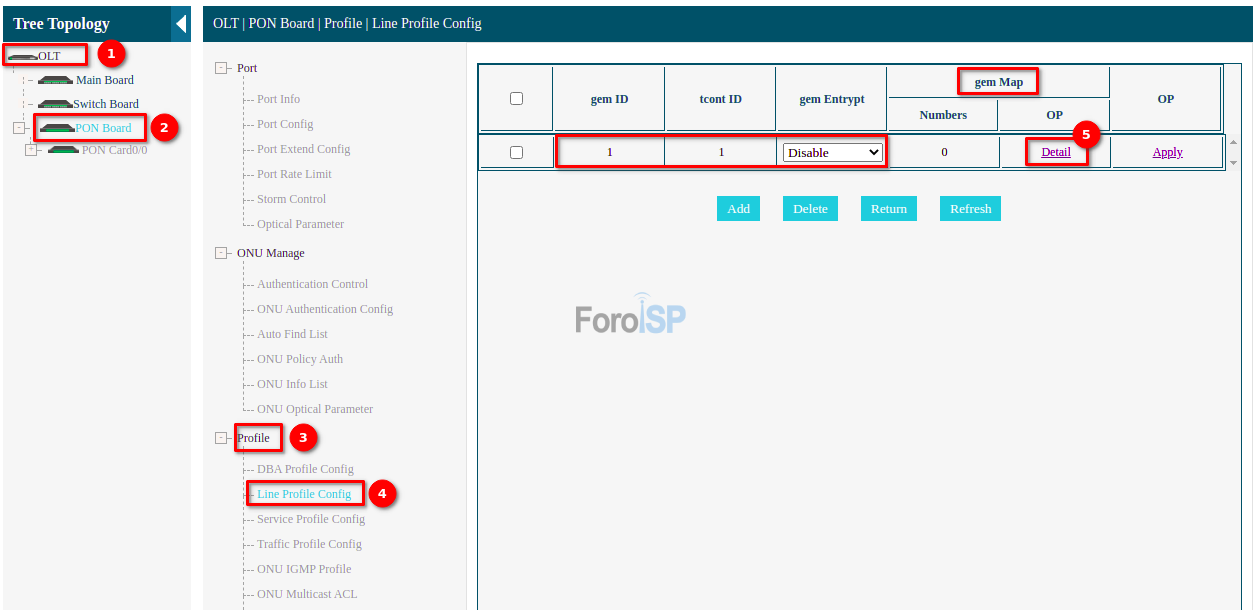

Al crear un gem, podemos configurar información sobre él, en nuestro caso será una VLAN. Para crear un Gem Map, colóquese en la Lista de Gem y de click en "Detail" de la columna gem Map

Archivo adjunto 1752


Y agregue el gem map

Archivo adjunto 1753

• GEM MapID: Seleccionamos el numero 1
• VLAN: La VLAN creada en los pasos anteriores

6 Agregar Service Profile

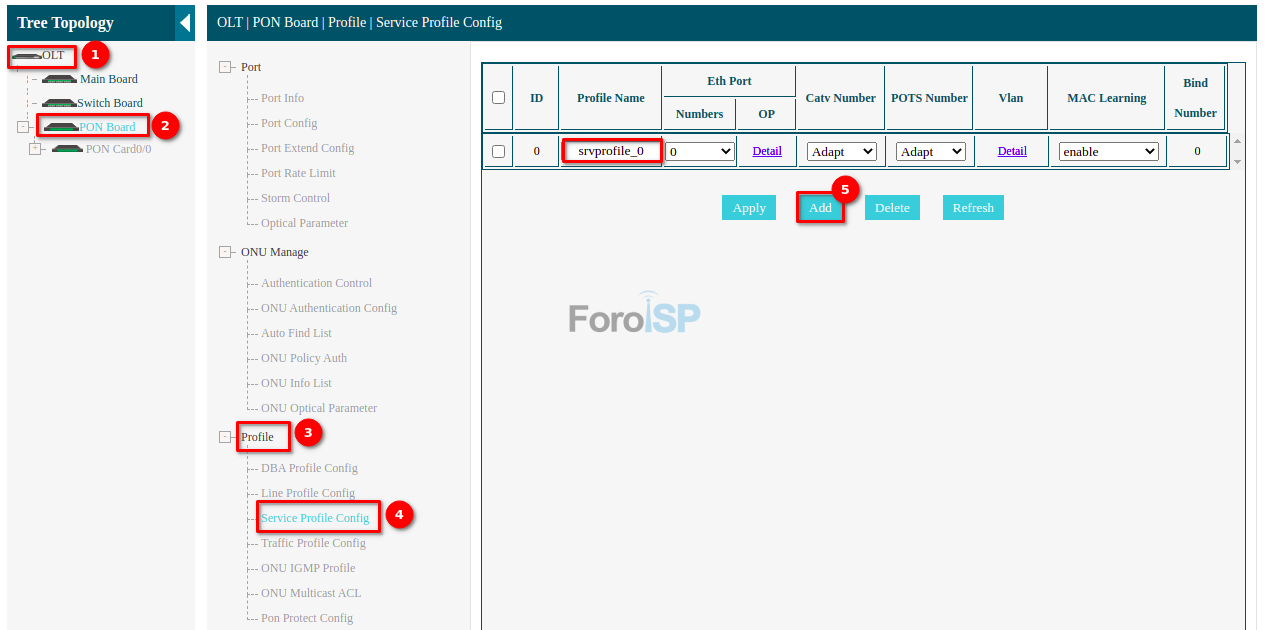

Antes de autorizar alguna ONU debemos crear nuestro Service Profile, colóquese en:

OLT | PON Board | Profile | Service Profile Config

Si desea consultar mas información sobre este tema puede consultar el siguiente enlace: Crear Service Profile

Archivo adjunto 1746

Archivo adjunto 1747

• Server Profile ID: Debido a que la OLT ya tiene registrado uno por default, usaremos el numero 1
• Profile Name: Puede usar cualquier nombre de su preferencia
• Eth Number: Puede escoger un numero en especifico o que sea Adapt. En este ejemplo se uso el numero 1
• Catv Number: Adapt
• POTS Number: Adapt

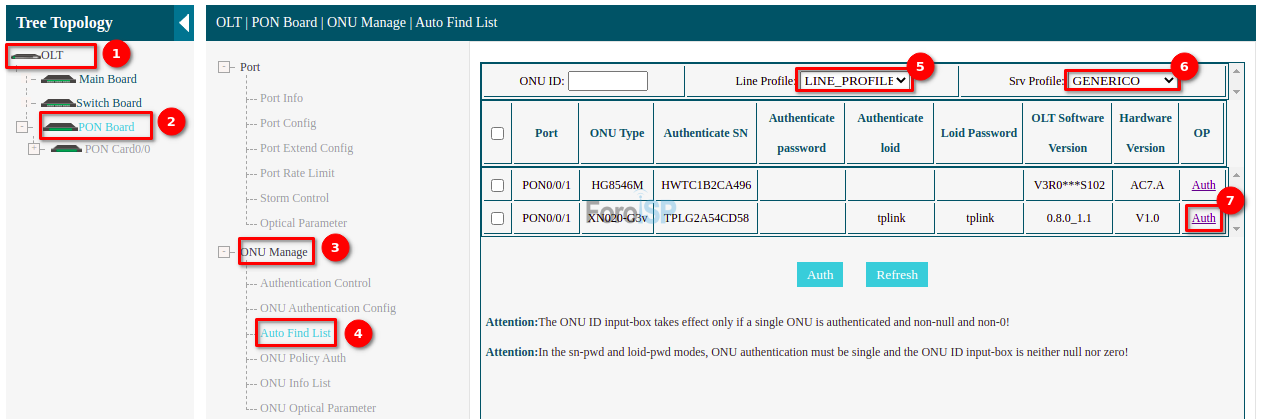

7 Autorizar ONU

En la lista de Onus para autorizar, antes debe seleccionar el Line Profile y el Service Profile que se le agregara a la ONU. Colóquese en:

OLT | PON Board | ONU Manage | Auto Find List

Archivo adjunto 1754

8 Configurar ETH Port

Nota

Si desea aplicar una autorización en modo BRIDGE realice este paso

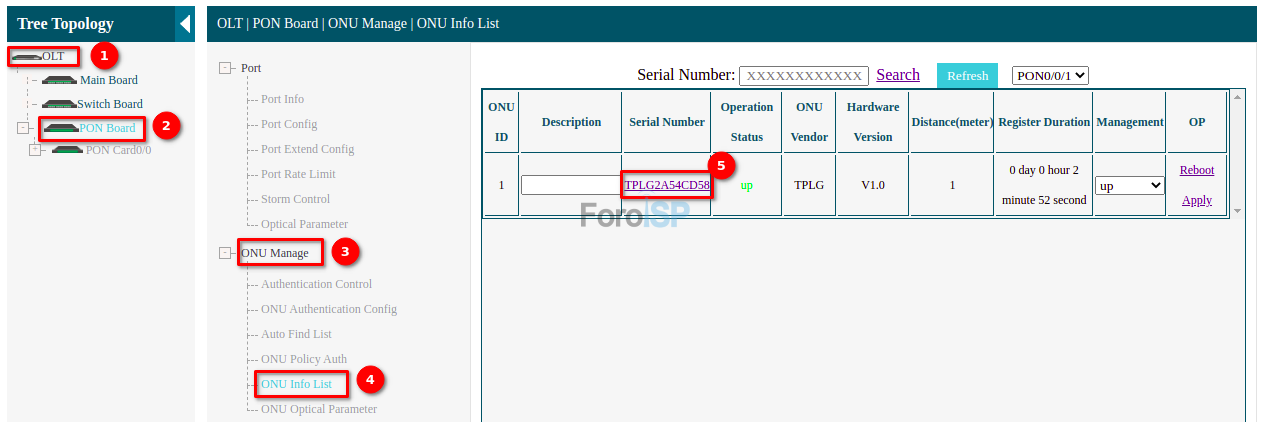

En este paso vamos a "vincular" la VLAN puerto ETH para que pase el servicio, colóquese en:

OLT | PON Board | ONU Manage | ONU Info List

Y seleccione la ONU a modificar

Archivo adjunto 1755

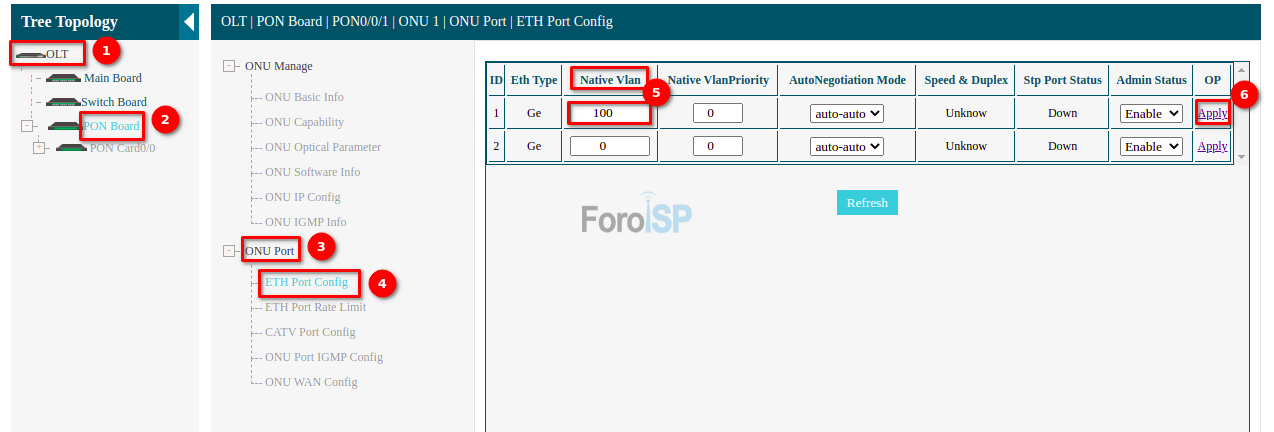

Después colóquese en:

ONU Port | ETH Port Config

Y después agregue la VLAN creada anteriormente en la columna Native VLAN

Archivo adjunto 1756
