Como crear Service Profile OLT TP-LINK

Los Service Profiles (perfil de servicio) se utilizan para configurar los parámetros relacionados con los servicios y asociación de VLANS (transparent, trunk, tag...) a los puertos Ethernet, WIFI, VEIP de nuestra ONU. Al igual que proporciona la configuración del servicio para la ONU que se gestiona mediante la interfaz de control y gestión de terminales de red óptica (OMCI).

Con el fin de determinar cuantos puertos configuraremos debemos averiguar, de que tipo y si es necesario que modelo es, en este caso usaremos un equipo:

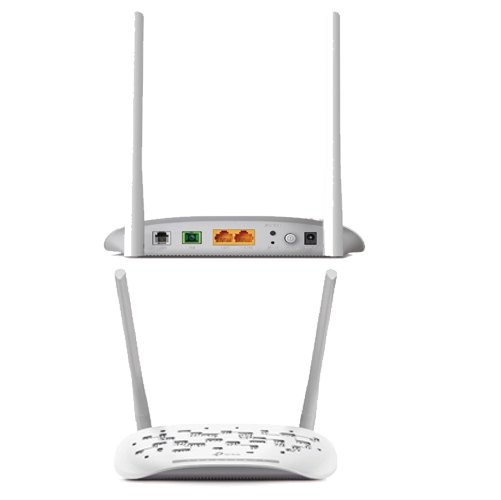

• Marca: Tp-Link
• Modelo: XN020-G3v

Especificaciones:

• 1 puerto GPON SC/APC
• 2 puertos LAN (1 GE/ 1 FE)
• 1 puerto POST (FXS)

Archivo adjunto 1641


1 Crear Service Profile

Para crear los Service Profile, colóquese en:

OLT | PON Board | Profile | Service Profile Config

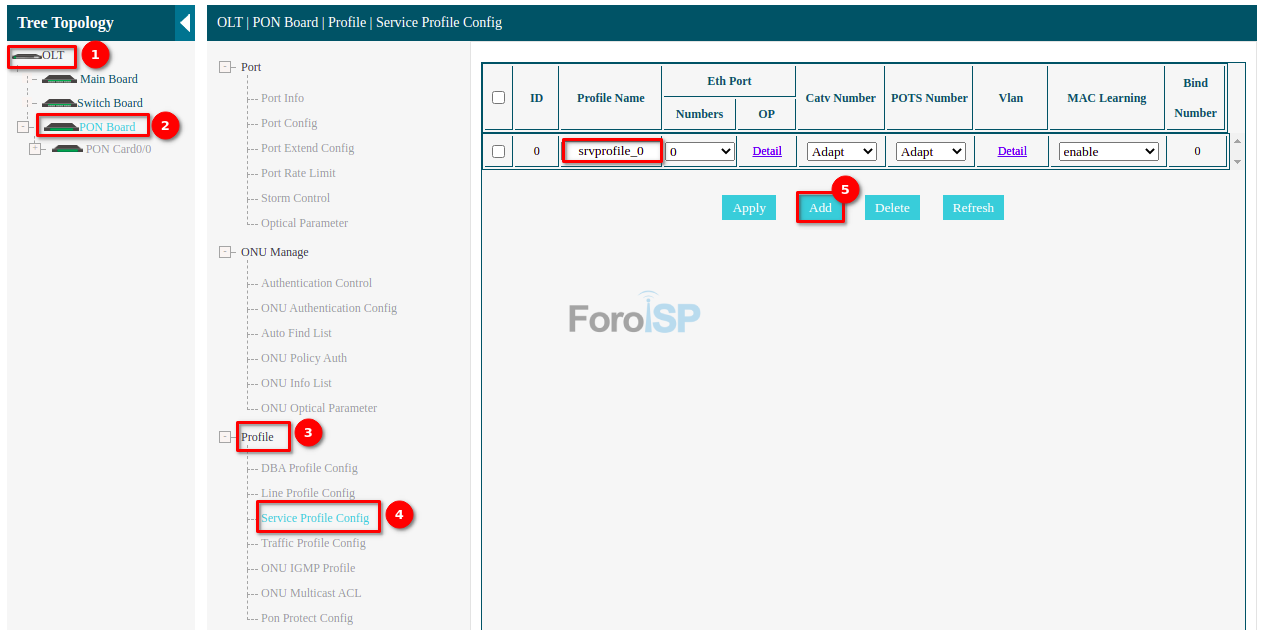

Archivo adjunto 1760

Nota

La OLT ya cuenta con un Service Profile por default con el nombre srvprofile_0

Archivo adjunto 1761

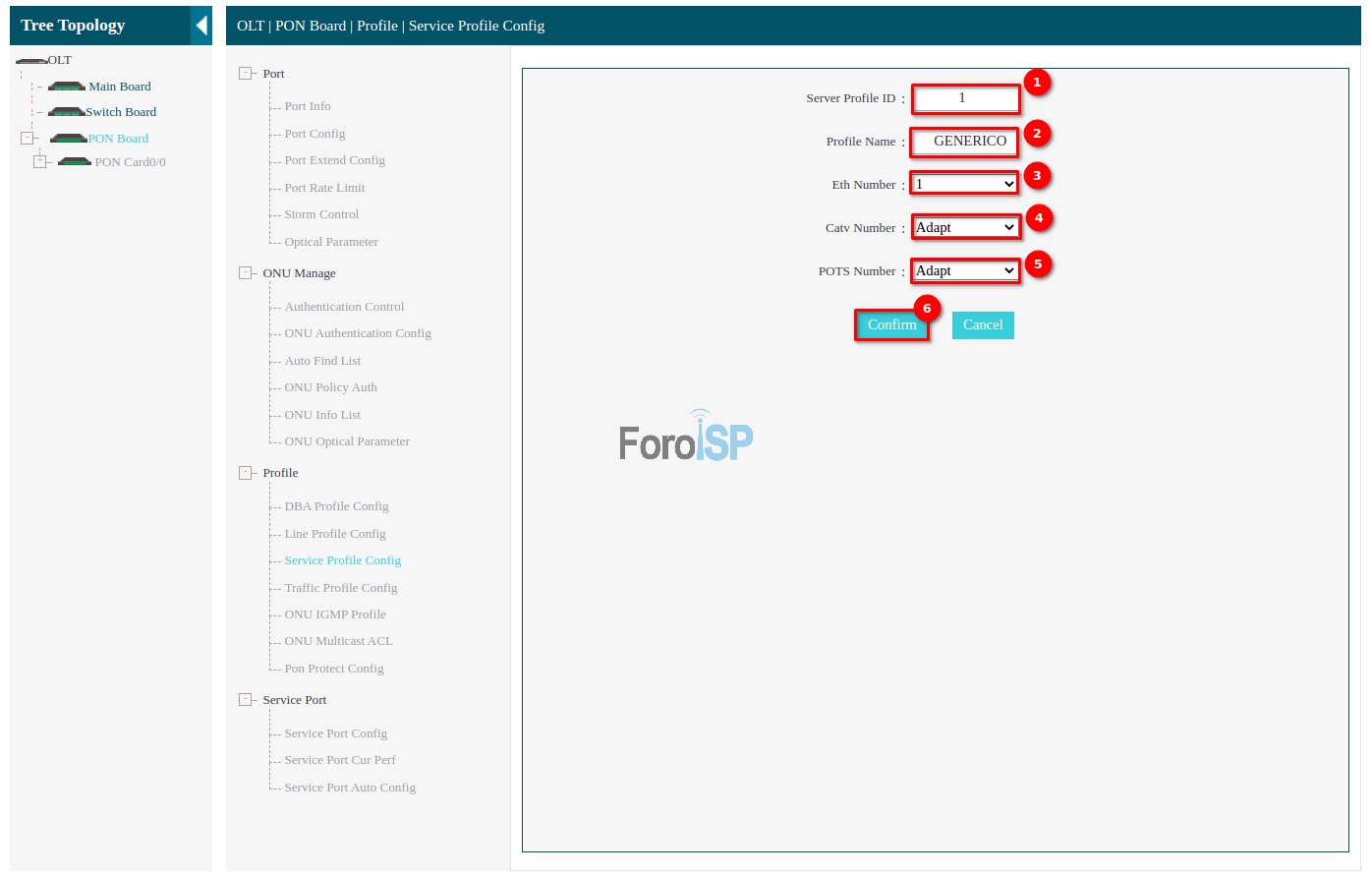

Siguiendo las características del equipo a usar la información del formulario es:

• Server Profile ID: Numero consecutivo
• Profile Name: Puede usar cualquier nombre de su preferencia
• Eth Number: 2
• Catv Number: 0
• POTS Number: 1

Nota

La opción Adapt es utilizada para que la OLT detecte automáticamente la cantidad de puertos que tiene el equipo conectado

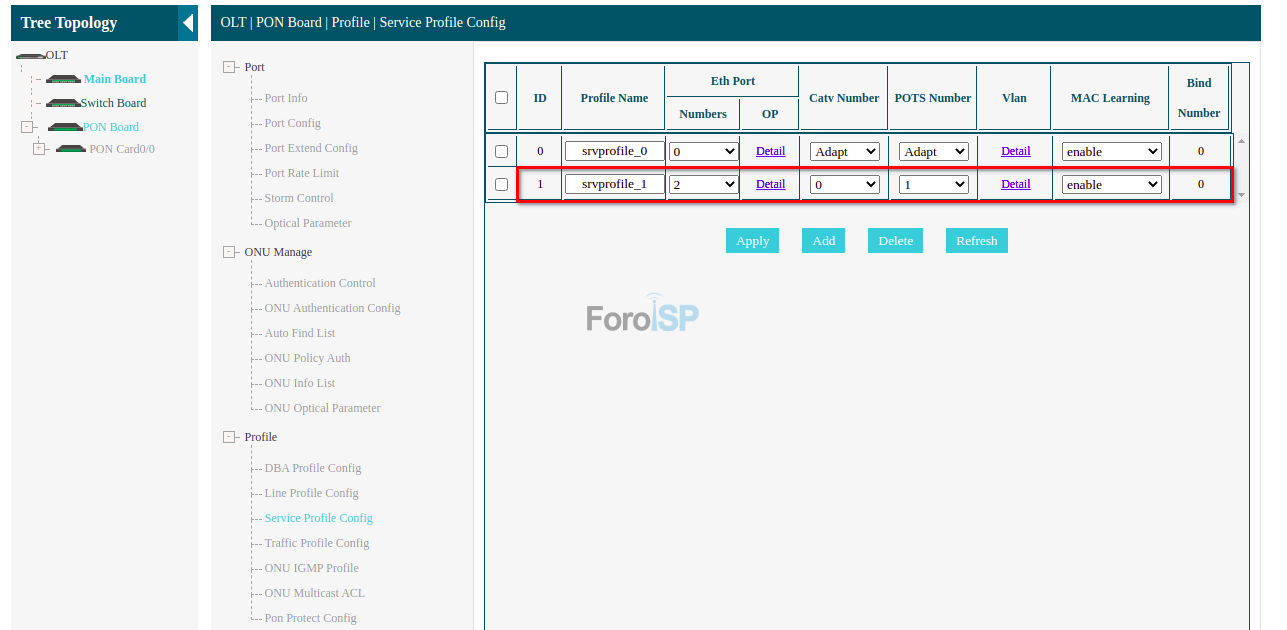

Archivo adjunto 1648


2 Asociamos el Service Profile

En la lista de Onus para autorizar, antes de autorizar debe seleccionar el Service Profile que se le agregara al equipo, ubíquelo en:

OLT | PON Board | ONU Manage | Auto Find List

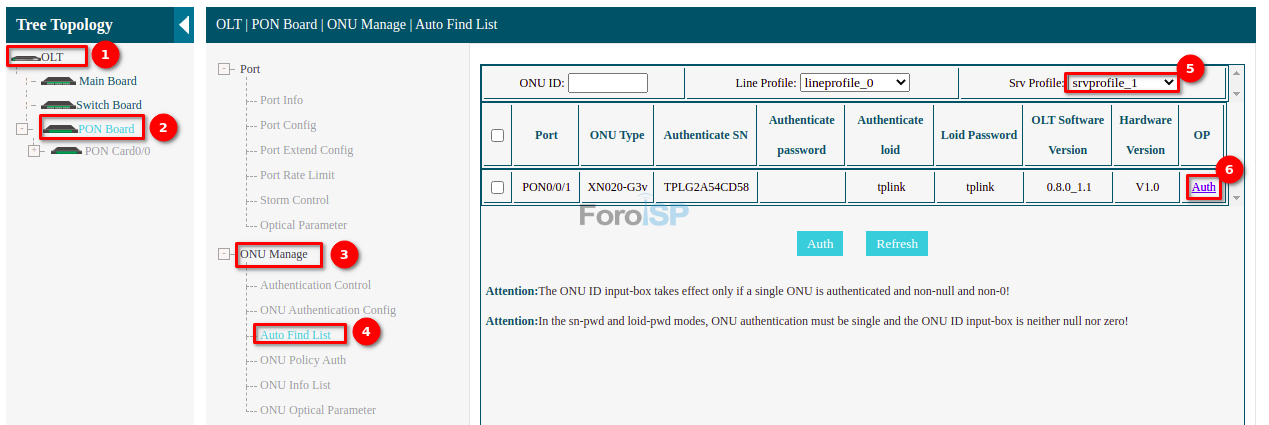

Archivo adjunto 1762

Después de autorizar la ONU, en caso de utilizar alguna VLAN vamos a "vincularla" a los puertos correspondientes, para esto primero colóquese en:

OLT | PON Board | ONU Manage | ONU Info List

Y seleccione la ONU a modificar

Archivo adjunto 1763

Después colóquese en:

ONU Port | ETH Port Config

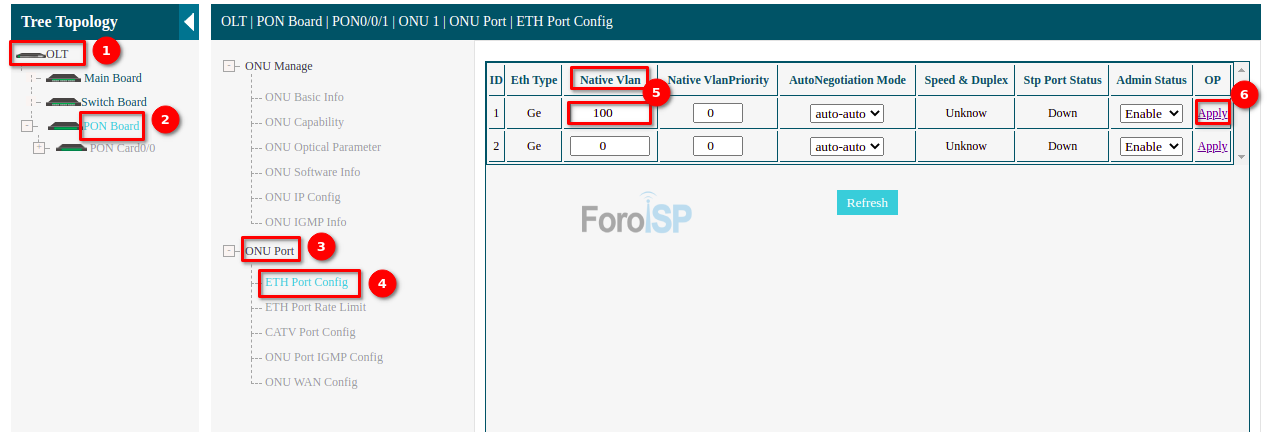

Archivo adjunto 1764

Y agregue la VLAN a utilizar en la columna Native VLAN
