Como crear DBA Profile OLT TP-LINK

El DBA Profile ( Dynamic Bandwidth Assingment ) especifica o controla el trafico ascendente (upstream desde la ONU). Normalmente todavía necesitamos configurar el upstream y downstream porque el control del perfil DBA solo modifica el upstream de la ONU, lo que significa que no hay limitación en el downstream.

La OLT tiene 5 tipos de DBA Profile:

• fixed bandwidth
• assured bandwidth
• assured bandwidth + maximum bandwidth
• maximum bandwidth
• fixed bandwidth + assured bandwidth + maximum bandwidth

En resumen:

Fix: Indica el ancho de banda fijo del DBA Profile. El ancho de banda fijo está reservado para una ONU específica o ciertos servicios de la ONU. Este tipo de ancho de banda se usa principalmente para servicios, como TDM y VoIP, que tienen un alto requisito de QoS.

Assure: Indica el ancho de banda asegurado del DBA Profile. El ancho de banda asegurado es el ancho de banda disponible de una ONU cuando esta requiere el ancho de banda. Cuando el flujo de servicio real no alcanza el ancho de banda asegurado, el mecanismo DBA del dispositivo se utiliza para asignar el ancho de banda restante a los servicios de otras ONUs.

Max: Indica el ancho de banda máximo del DBA Profile. Este tipo de ancho de banda es el ancho de banda máximo que puede utilizar una ONU para cumplir con el requisito de ancho de banda de la ONU en la mayor medida posible. Se usa para servicios como IPTV y servicio de acceso a Internet de alta velocidad.

Esta es información de introducción si lo prefiere trate de buscar más sobre el tema.

1 Crear DBA Profile

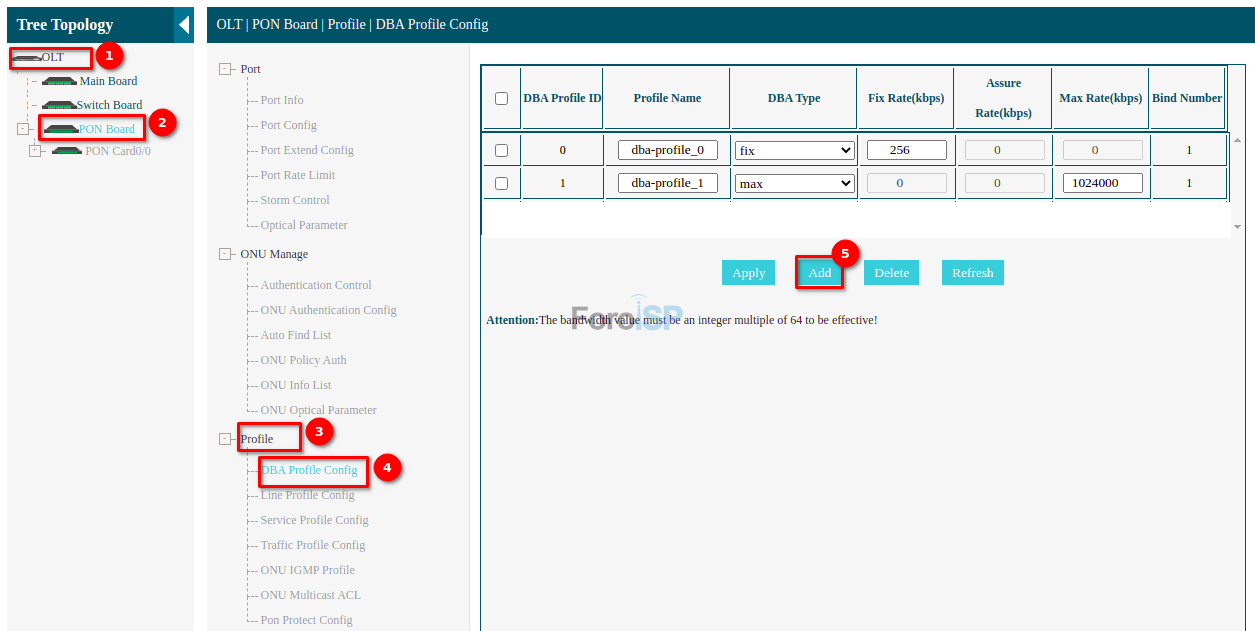

Para crear los DBA Profile, colóquese en:

OLT | PON Board | Profile | DBA Profile Config

Archivo adjunto 1765

Nota

La OLT ya cuenta con 2 DBA Profiles predeterminados, llamados dba-profile_0 y dba-profile_1

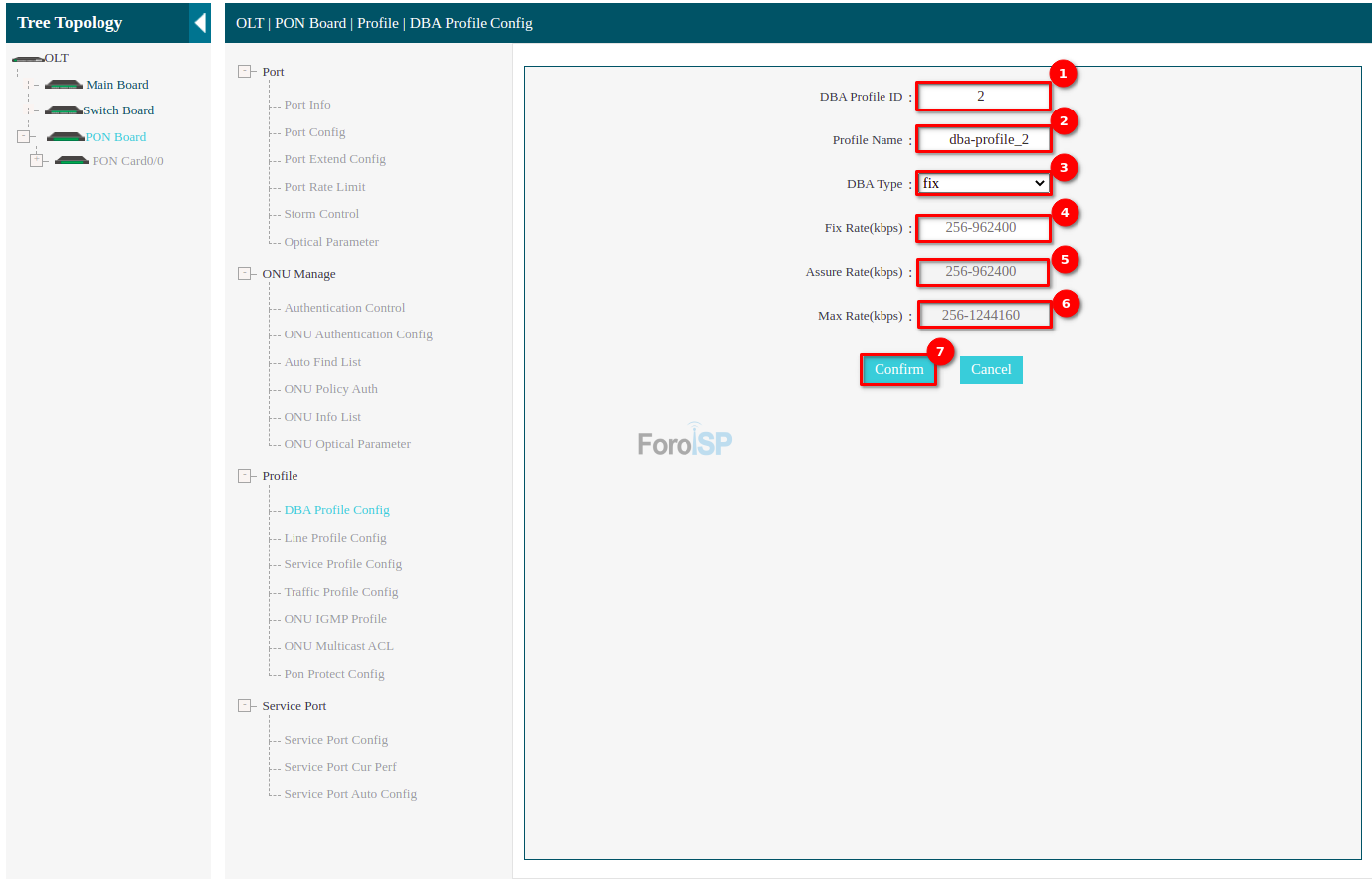

Archivo adjunto 1767

• DBA Profile ID: Numero consecutivo
• Profile Name: Escriba el nombre a su preferencia
• DBA Type: Seleccione el tipo. (Fix, Assure, Assure-Max, Max, Fix-Assure-Max)
• Fix Rate: Escriba su ancho de banda fijo
• Assure Rate: Escriba su ancho de banda asegurado
• Max Rate: Escriba su ancho de banda máximo
