Configuración inicial C-DATA utilizando el método Manual

Archivo adjunto 1788

Caracteristicas:

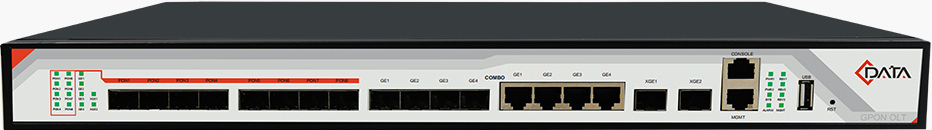

C-DATA OLT, 8-Port GPON
Hardware Version: V1.1
Software Version: V2.0.3_210903

IP Default:
192.168.1.100

User & Password:
User: root
Password: admin

​Configuración de OLT

En esta primera parte se explicara todo lo que se necesita configurar para poder empezar a usar nuestra OLT C-Data

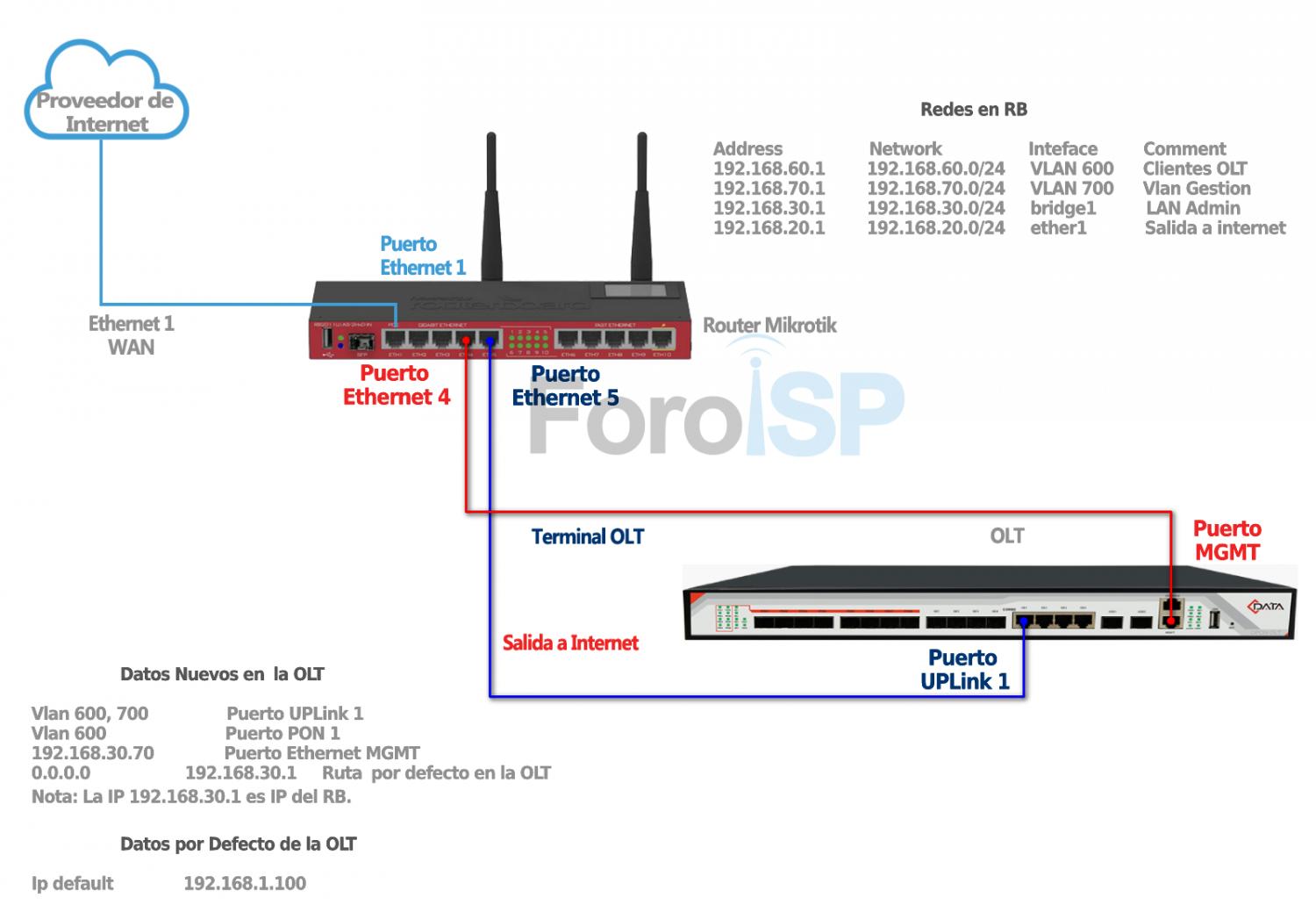

1 Diagrama de conexión
El siguiente diagrama representa la conexión física a seguir cuando no contamos con fibra óptica para hacer una conexión SFP

Es importante para poder seguir con el siguiente paso
Archivo adjunto 1789

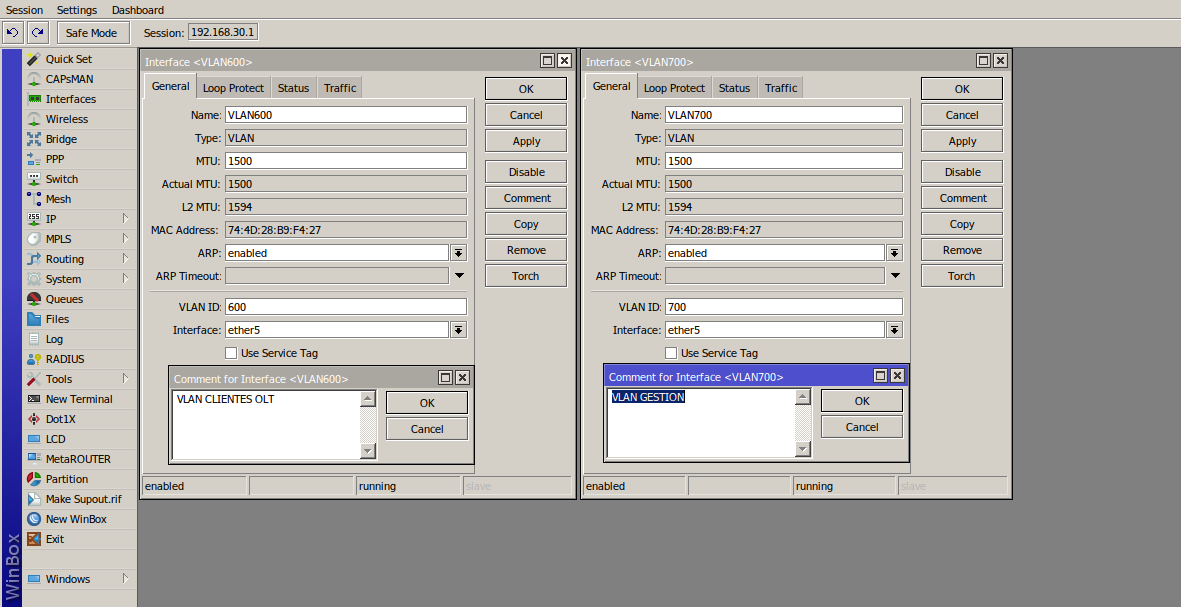

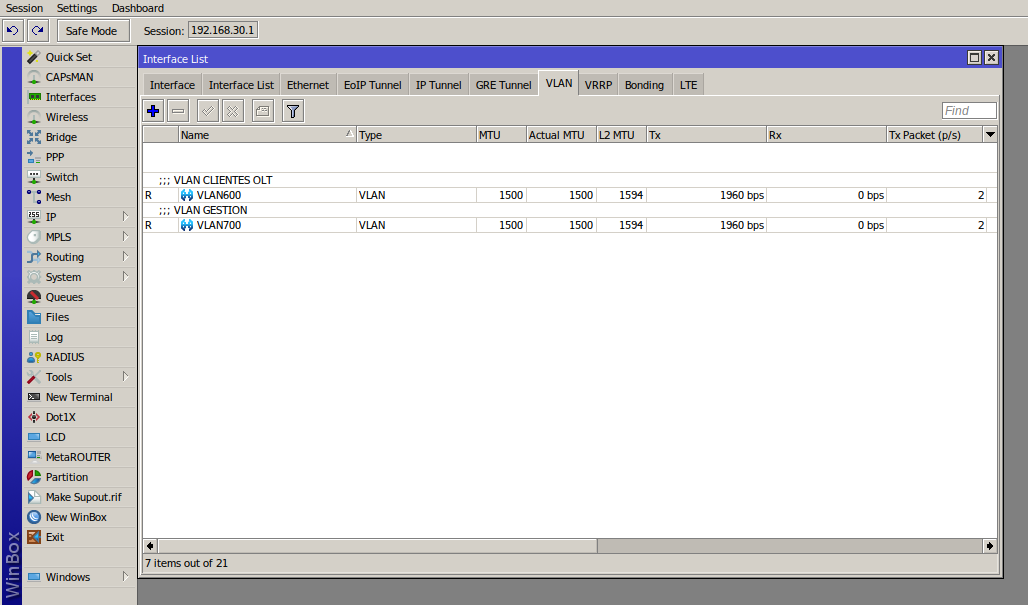

2 Creamos las VLAN's en nuestro Router
Archivo adjunto 1790

Archivo adjunto 1791

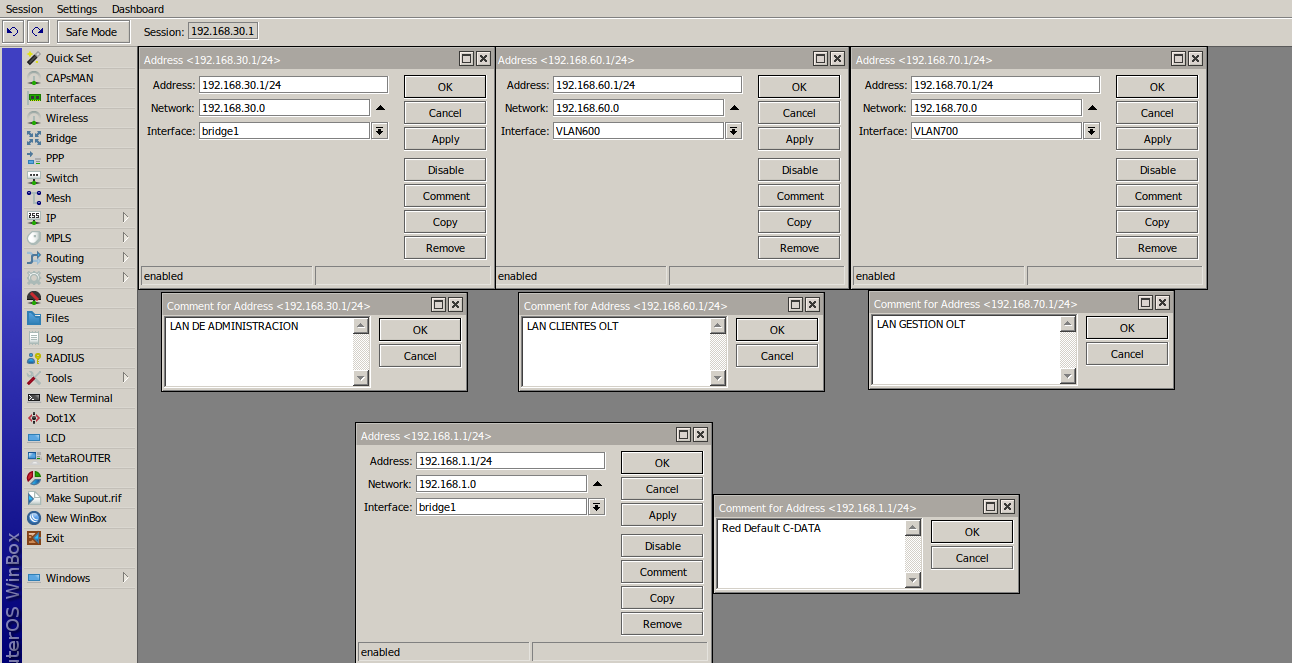

3 Creamos las redes necesarias para conectar nuestra OLT
En este paso crearemos las redes de las VLAN's 600 y 700, así como la red default para que nuestro router alcance a nuestra olt.
Archivo adjunto 1792

4 Habilitamos Web Server de la OLT

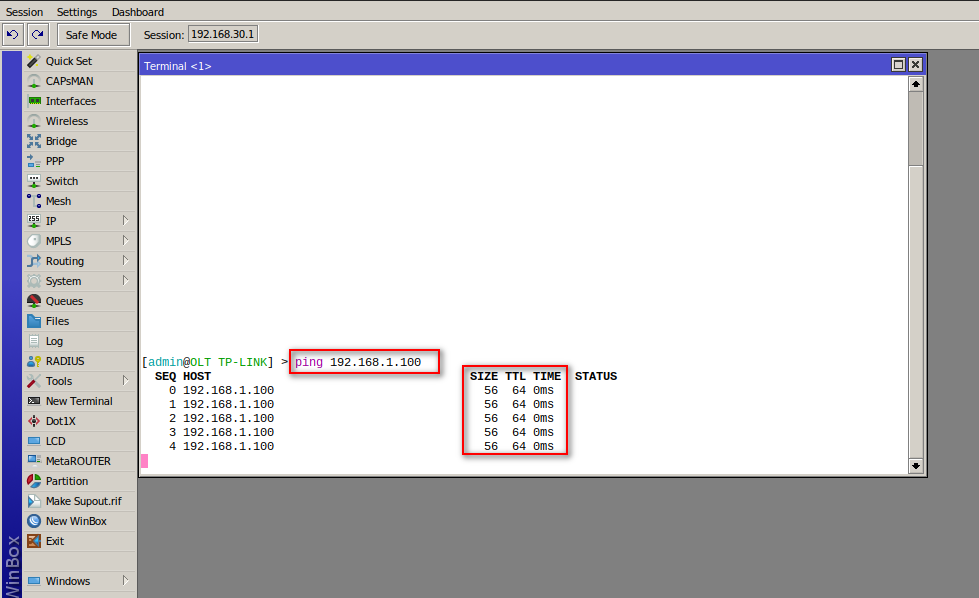

Para esto nos conectaremos a la OLT por medio de telnet desde el Mikrotik, pero primero debemos probar si podemos dar ping a la OLT desde el Mikrotik, para esto debemos recordar que la ip default es 192.168.1.100

ping 192.168.1.100

Archivo adjunto 1793

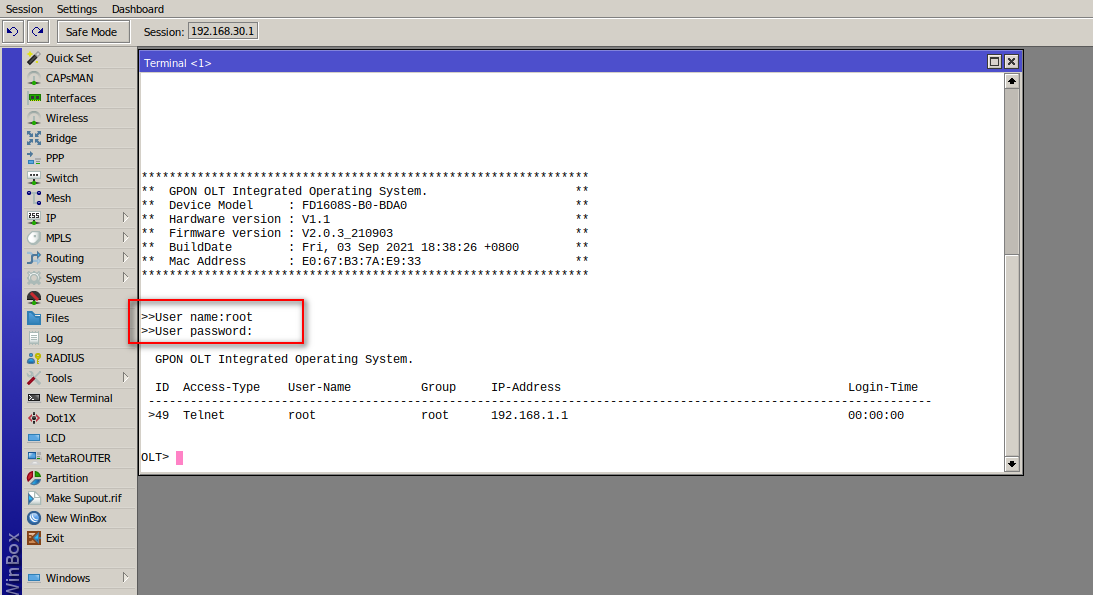

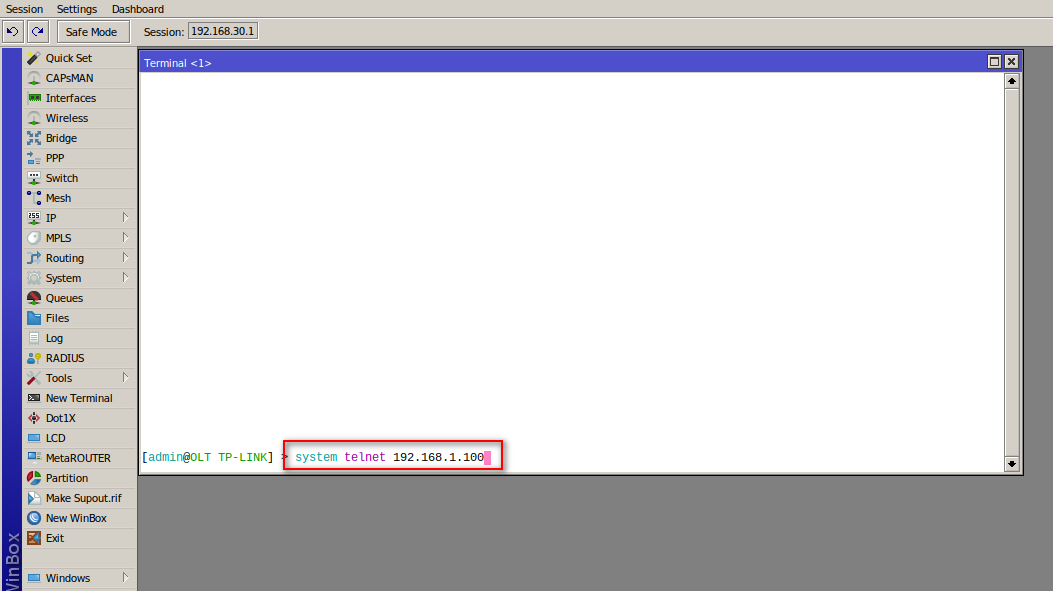

Una vez que nos haya dado ping, debemos entrar por telnet, para esto recordar los accesos default de la OLT

system telnet 192.168.1.100

Archivo adjunto 1794

Archivo adjunto 1795

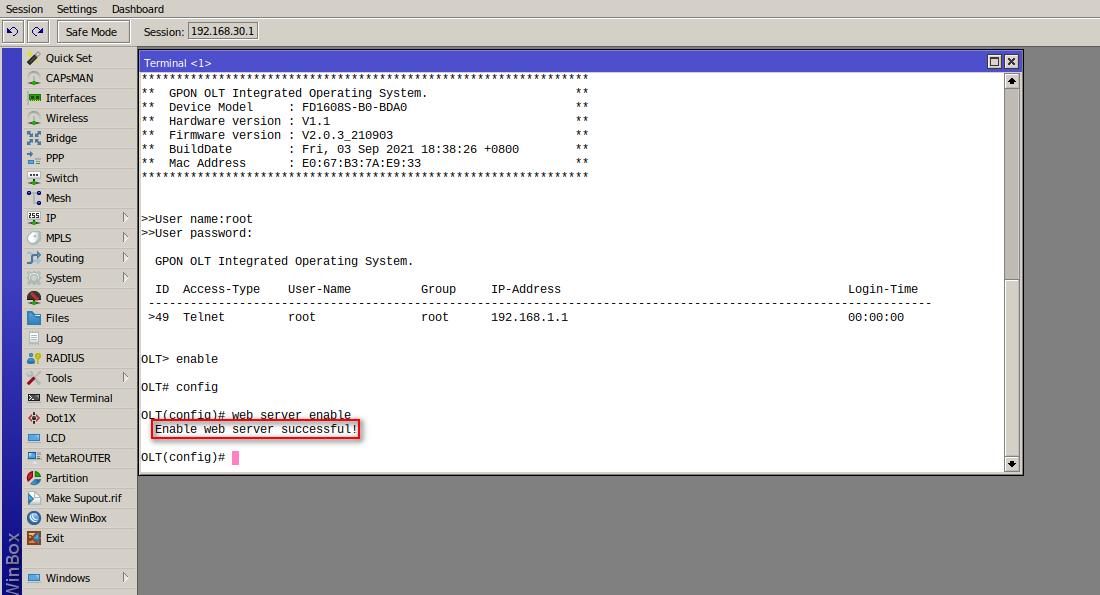

Habilitamos el web server, con los siguientes comandos

OLT> enable

OLT# config

OLT(config)# web server enable

Archivo adjunto 1796

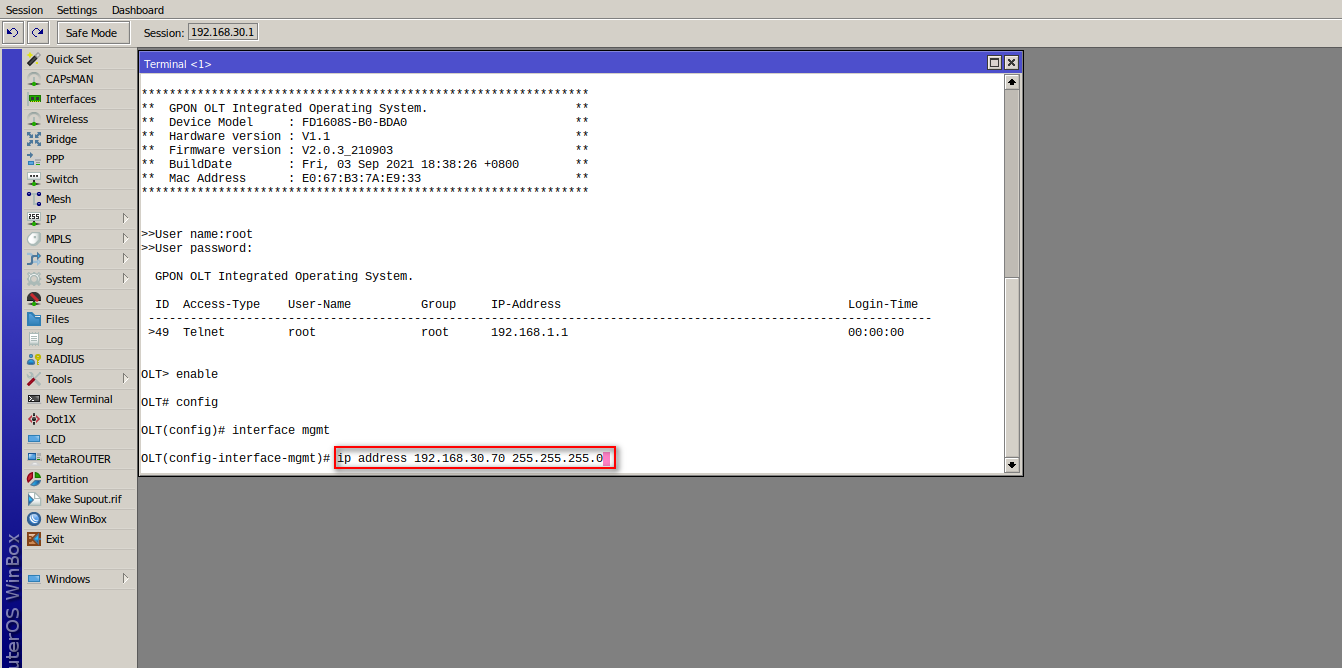

5 Cambiar IP Default de la OLT

En este paso cambiaremos la IP Default de la OLT, por una de nuestra LAN de Administración, la cual para este ejemplo debe ser del rango 192.168.30.1/24, para este caso caso le pondremos la IP 192.168.30.70, podemos usar los siguientes comandos para hacer dicha modificación.

Debemos iniciar sesion por telnet

OLT> enable

OLT# config

OLT(config)# interface mgmt

OLT(config-interface-mgmt)# ip address 192.168.30.70 255.255.255.0

Archivo adjunto 1798

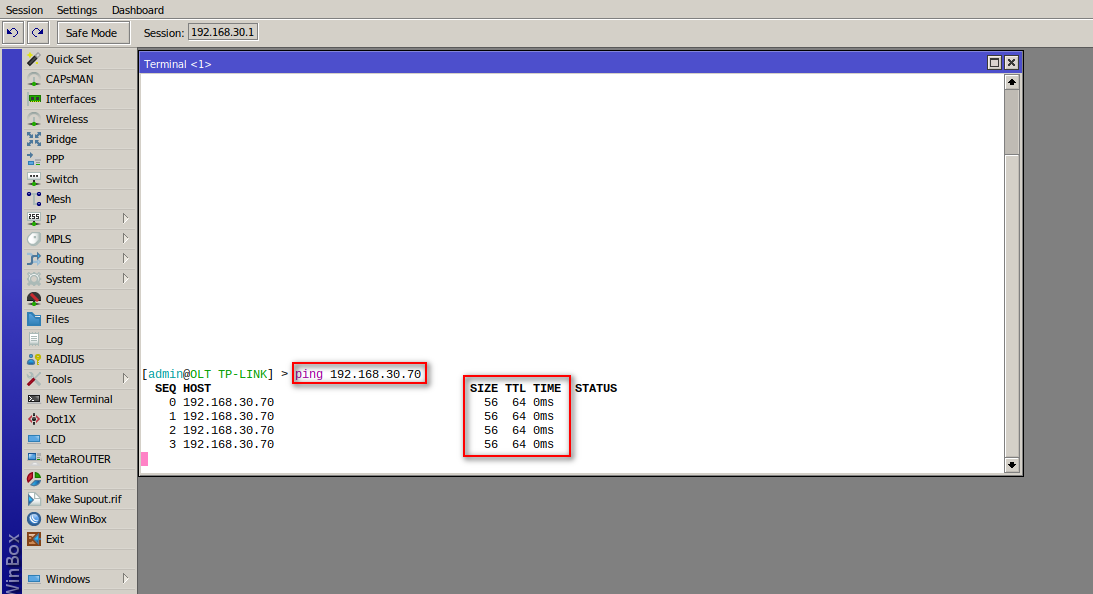

Esto nos sacara de la sesión, ahora debemos probar que podemos dar ping a la ip 192.168.30.70

Archivo adjunto 1799

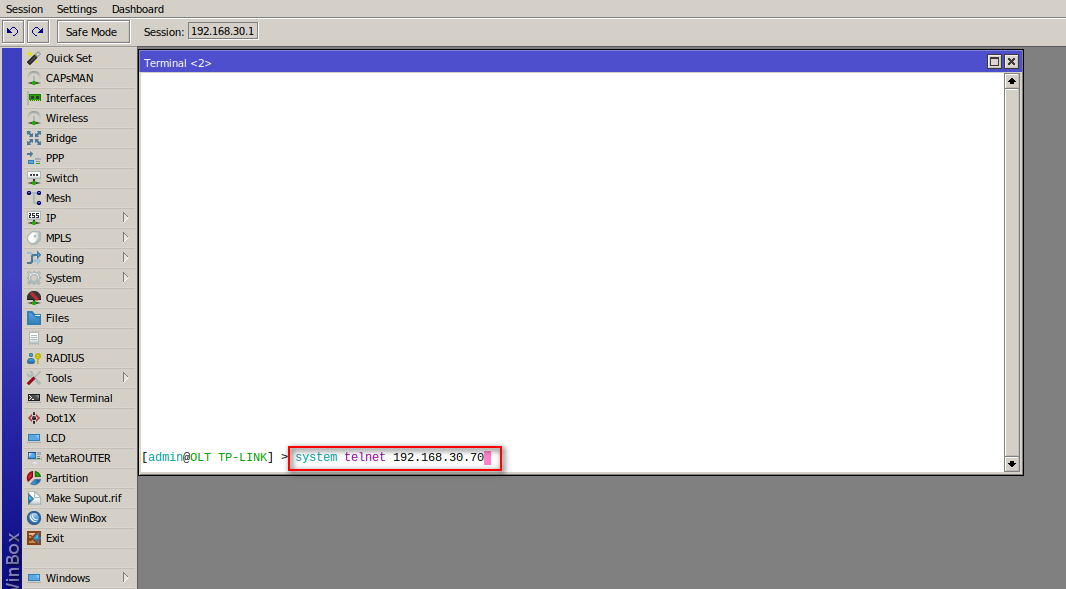

Ahora probamos entrando por telnet con la nueva IP

system telnet 192.168.30.70

Archivo adjunto 1800

6 Dar salida de Internet a la OLT

Para este paso lo que haremos es usar la VLAN de Gestión para asignarle un ip a nuestra OLT y crear una ruta. Debemos conectarnos a la OLT por telnet.

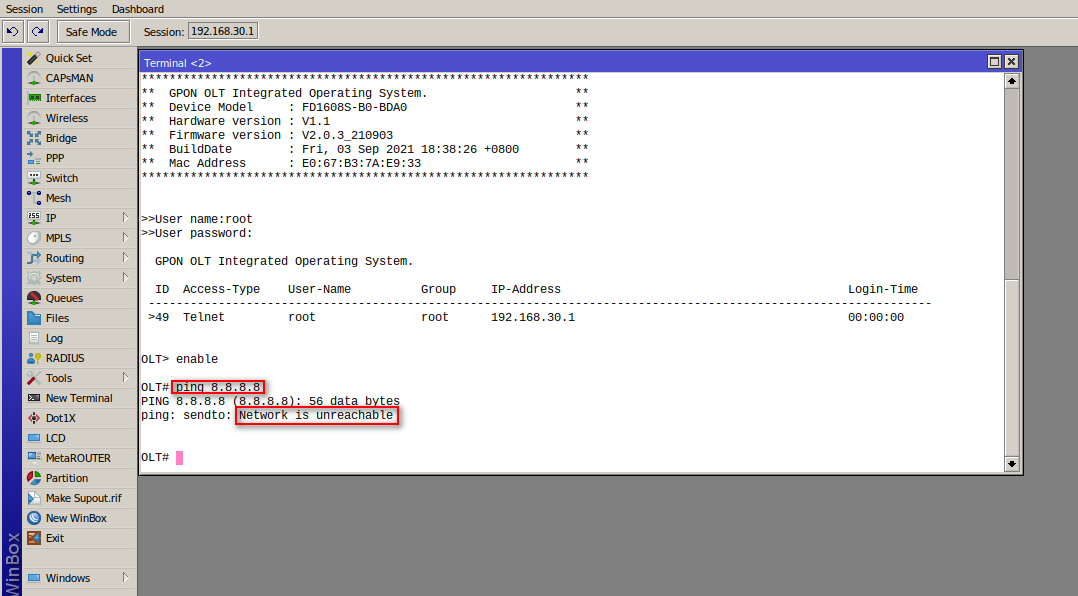

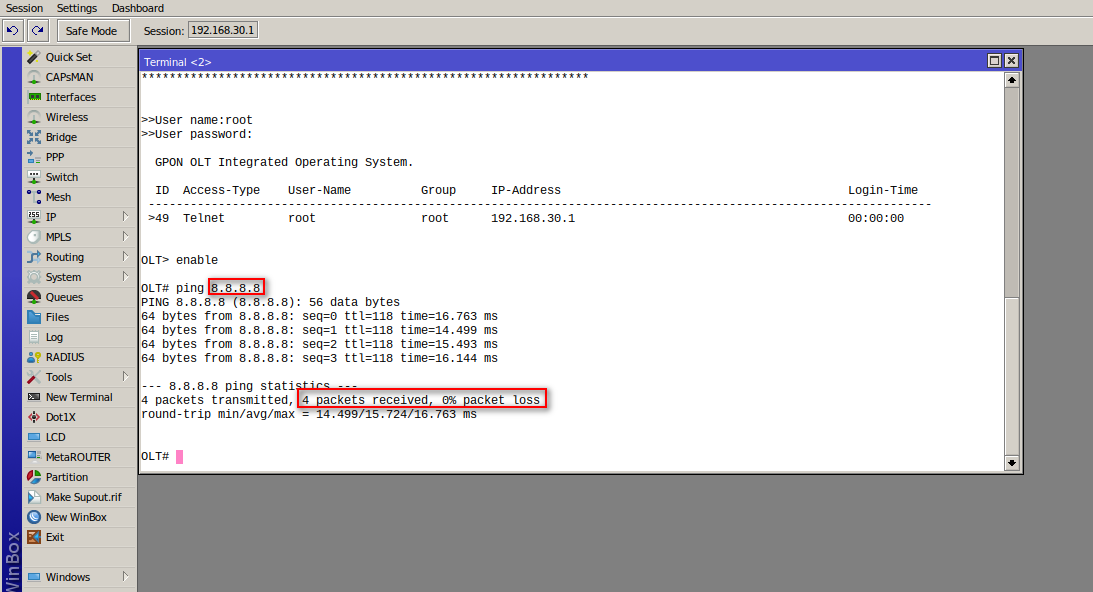

Probar salida a internet, damos ping a 8.8.8.8 desde la OLT

Archivo adjunto 1801

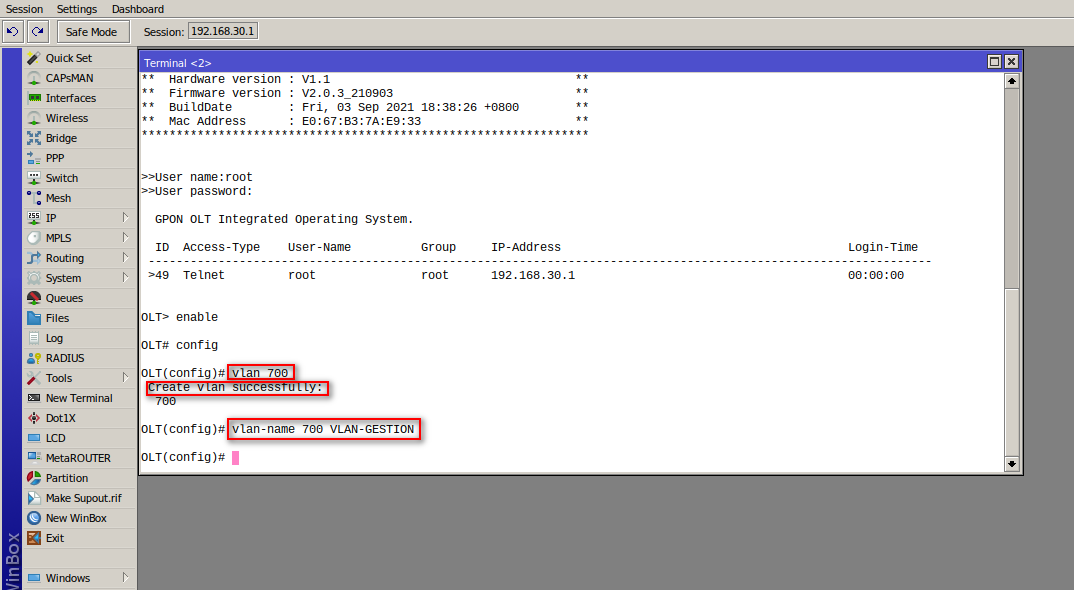

Creamos la VLAN 700 que en el Router especificamos con la red 192.168.70.0/24

OLT> enable

OLT# config

OLT(config)# vlan 700

 Create vlan successfully:

  700

OLT(config)# vlan-name 700 VLAN-GESTION

Archivo adjunto 1802

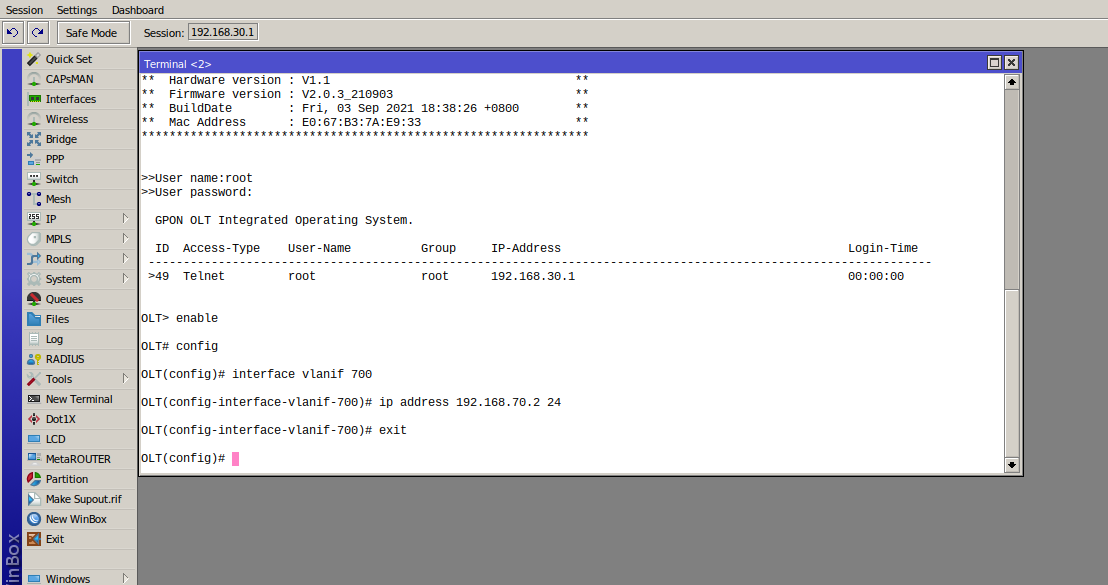

Ponemos IP a nuestra VLAN

OLT> enable

OLT# config

OLT(config)# interface vlanif 700

OLT(config-interface-vlanif-700)# ip address 192.168.70.2 24

Archivo adjunto 1804

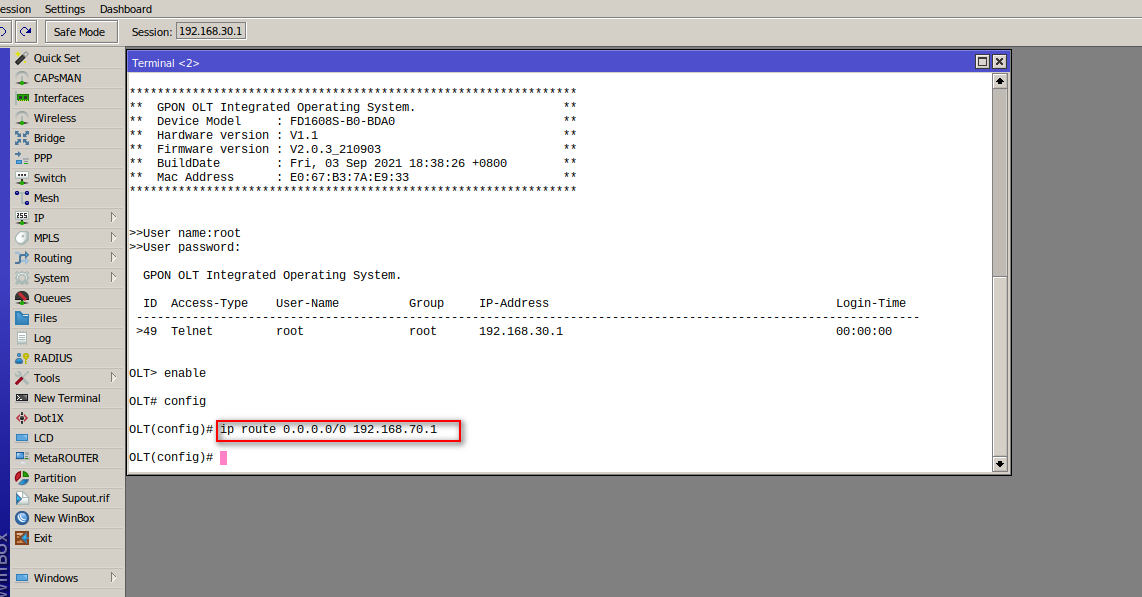

Creamos ruta hacia el gateway de nuestra red 192.168.70.0/24

OLT> enable

OLT# config

OLT(config)# ip route 0.0.0.0/0 192.168.70.1

Archivo adjunto 1805

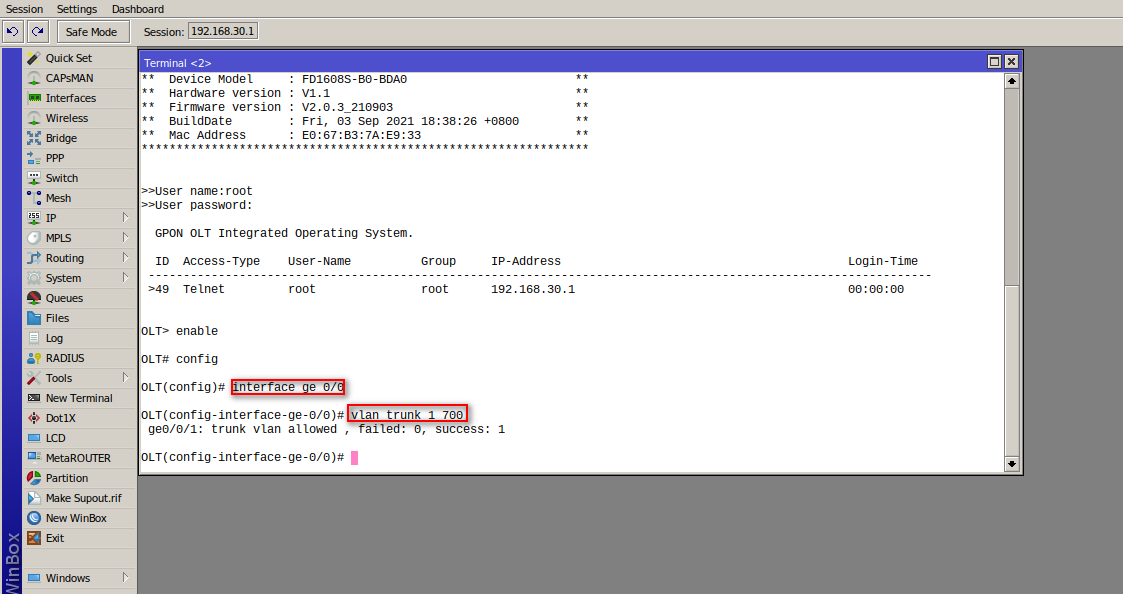

Taggeamos la VLAN al puerto Uplink 1

OLT> enable

OLT# config

OLT(config)# interface ge 0/0

OLT(config-interface-ge-0/0)# vlan trunk 1 700

ge0/0/1: trunk vlan allowed , failed: 0, success: 1

Archivo adjunto 1803

Probamos dando ping
Archivo adjunto 1806

Autorizar ONU

Una vez realizado los pasos anteriores podemos Autorizar una ONU, en esta parte se explicara como realizar las configuraciones necesarias para autorizar y dar servicio de internet a una ONU C-Data.

Para autorizar Onus de forma manual siga los siguientes pasos (Este manual es solo un ejemplo para ello). Una vez que tengamos conectadas los equipos al puerto PON correspondiente, realizaremos lo siguiente:

1. Cambiar el modo de autorizacion
2. Crear Traffic Profile
3. Crear VLAN
4. Desactivar Service Port Auto
5. Configurar DBA Profile
6. Configurar Line Profile
7. Configurar Service Profile
8. Autorizar la ONU
9. Configurar Service Port de la ONU

Nota

Para ingresar a la Interfaz es necesario que este conectada a la red del router y poder alcanzar la IP 192.168.30.70.

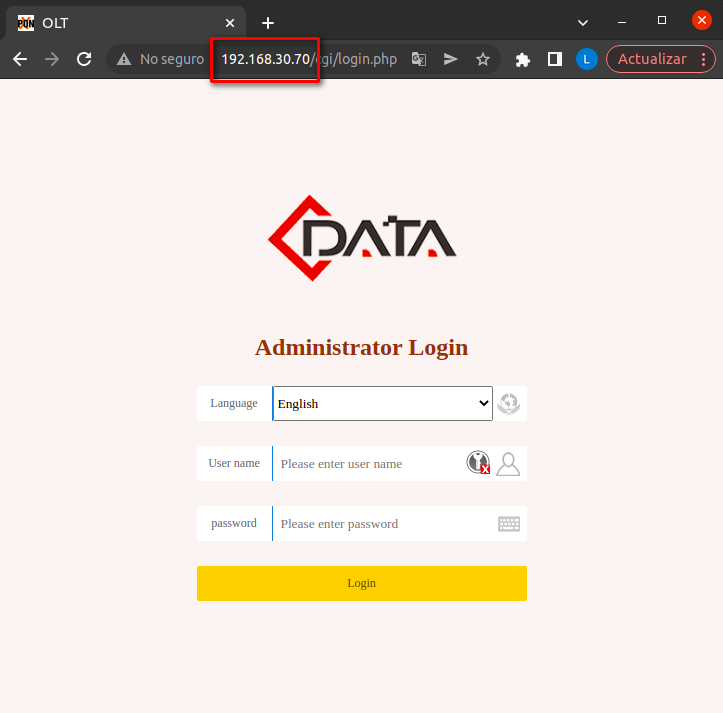

Abrimos un navegador e ingresamos a la IP de la OLT, los accesos son los mismos con los que entramos por telnet.

Archivo adjunto 1807

1 Cambiar el modo de autorización

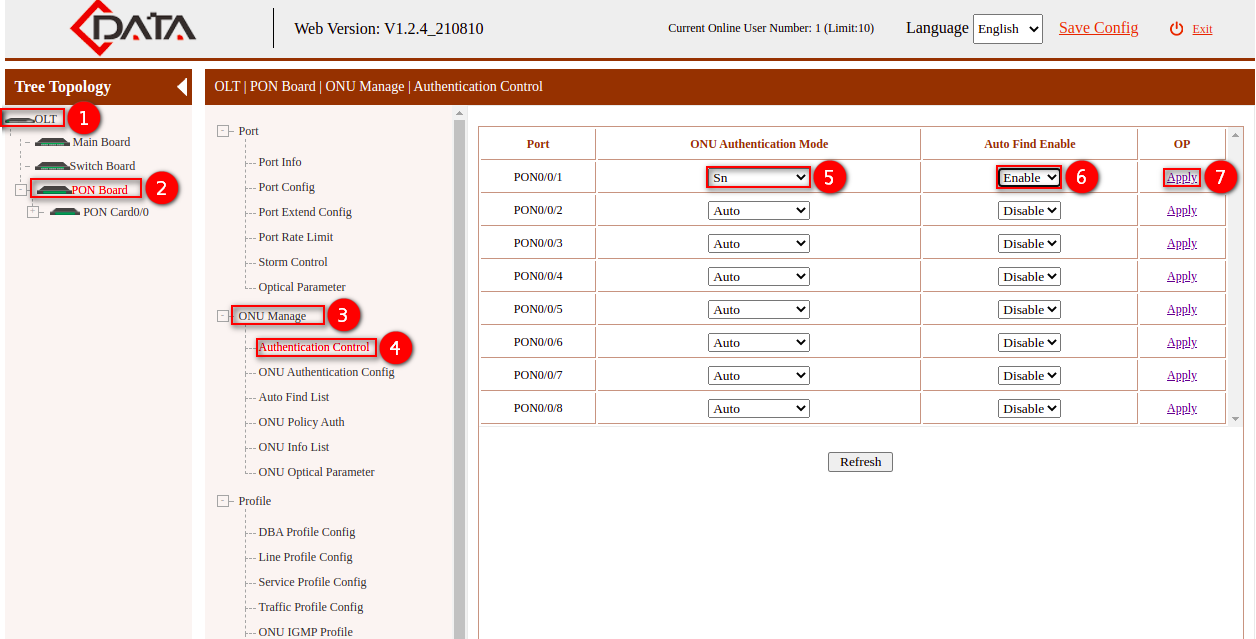

Una vez haya iniciado sesión en la OLT, esta tiene configurado el modo de autorización "Auto" y la función Auto Find "Disable", vamos a editar esta información para el puerto PON correspondiente, en este caso usaremos el 1. Colóquese en:

OLT | PON Board | ONU Manage | Authentication Control

Archivo adjunto 1808

2 Crear Traffic Profile

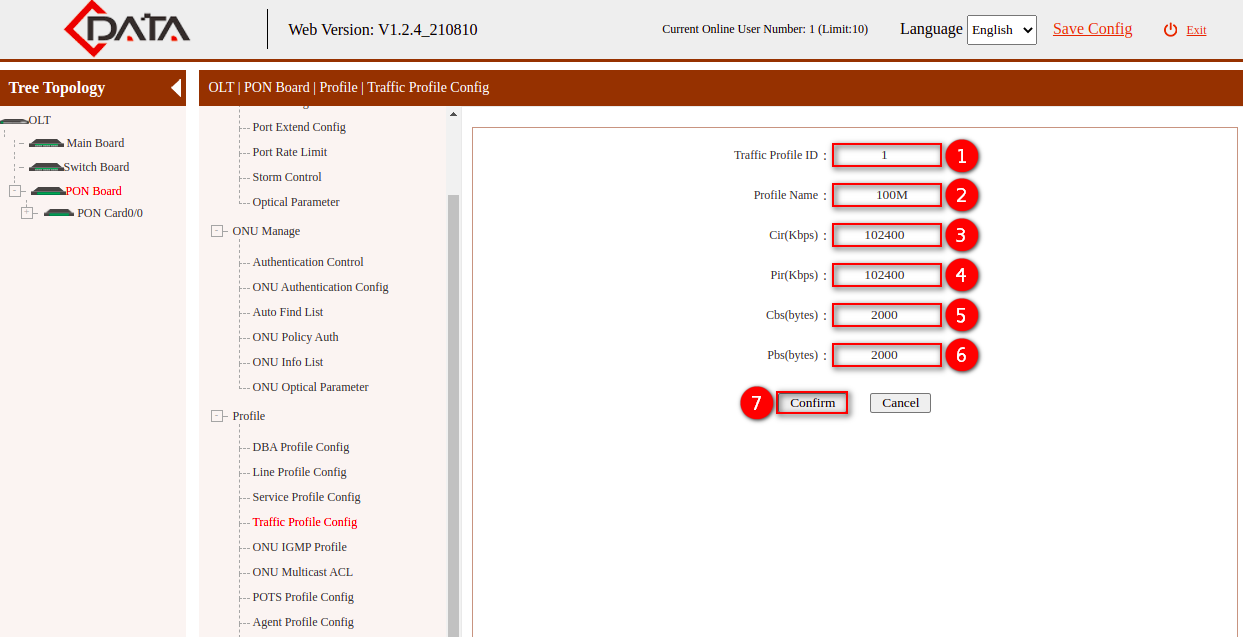

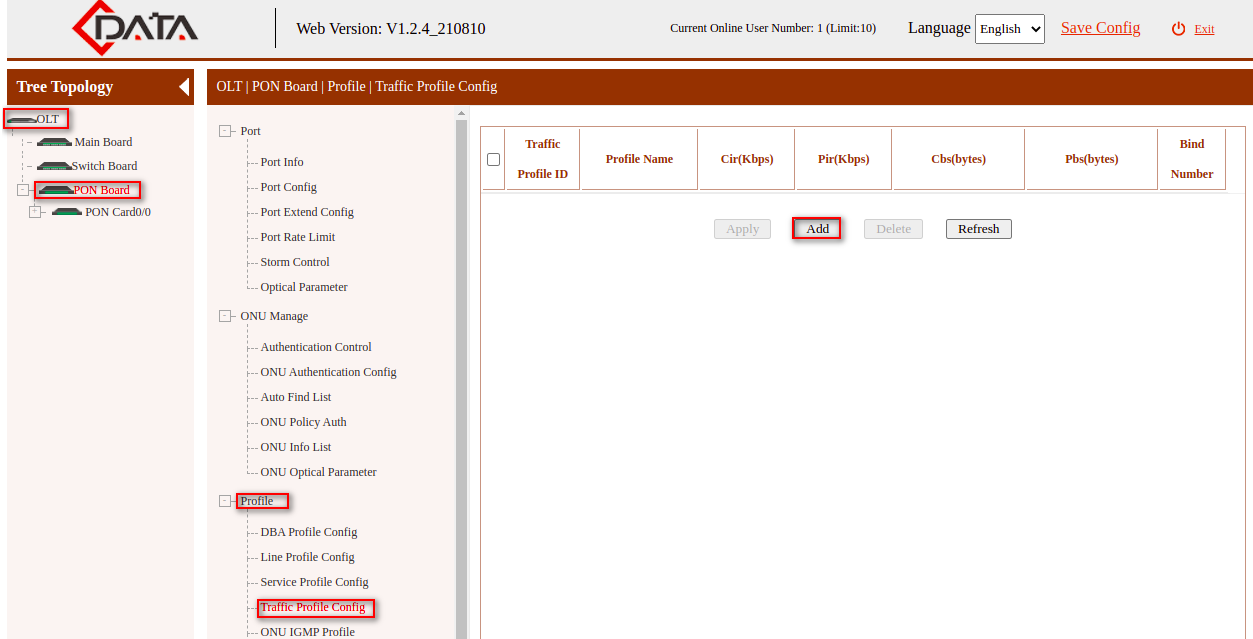

El siguiente paso sera crear un Traffic Profile con nombre 100M. Colóquese en:

OLT | PON Board | Profile | Traffic Profile Config


Archivo adjunto 1809

Y agregue el nuevo registro

Archivo adjunto 1810

1. Traffic Profile ID: 1, este no puede ser 0
2. Profile Name: Puede escoger el nombre de su preferencia
3. Cir (Kbps): Velocidad mínima
4. Pir (Kbps): Tasa máxima por un tiempo determinado
5. Cbs (Kbps): Tamaño máximo de la ráfaga del CIR
6. Pbs (Kbps): Tamaño máximo de la ráfaga del PIR

3 Crear VLAN

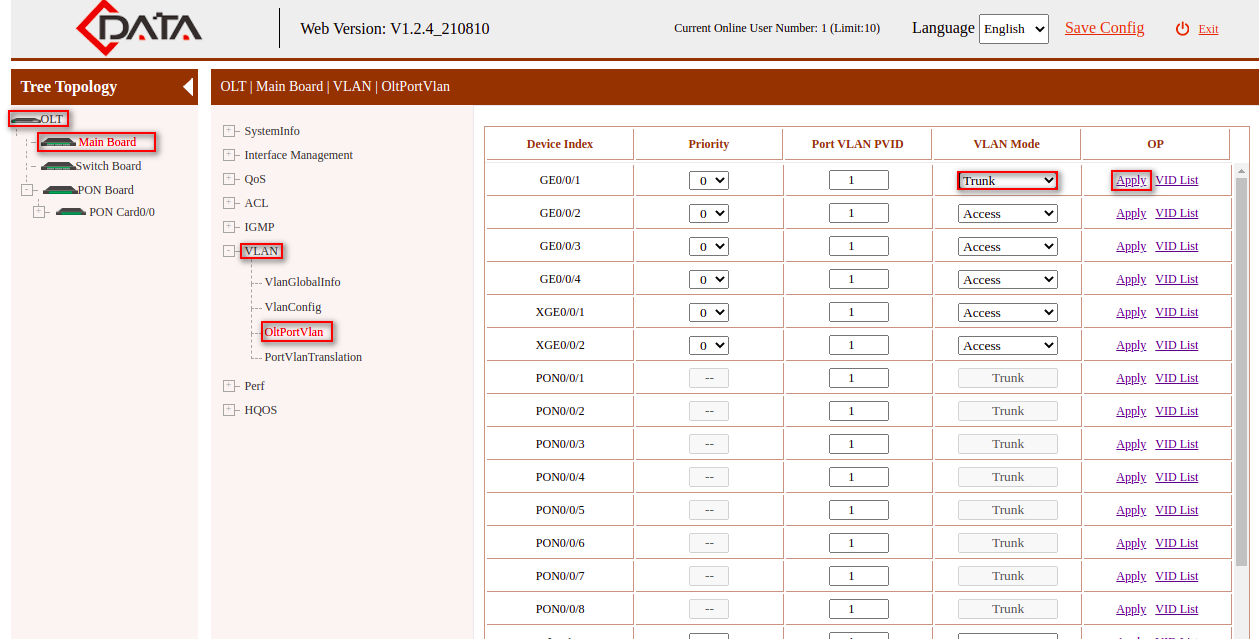

Antes de crear la VLAN, modifique el modo de VLAN a Trunk del puerto Uplink correspondiente, este caso se uso el 1. Colóquese en:

OLT | Main Board | VLAN | OltPortVlan


Archivo adjunto 1811

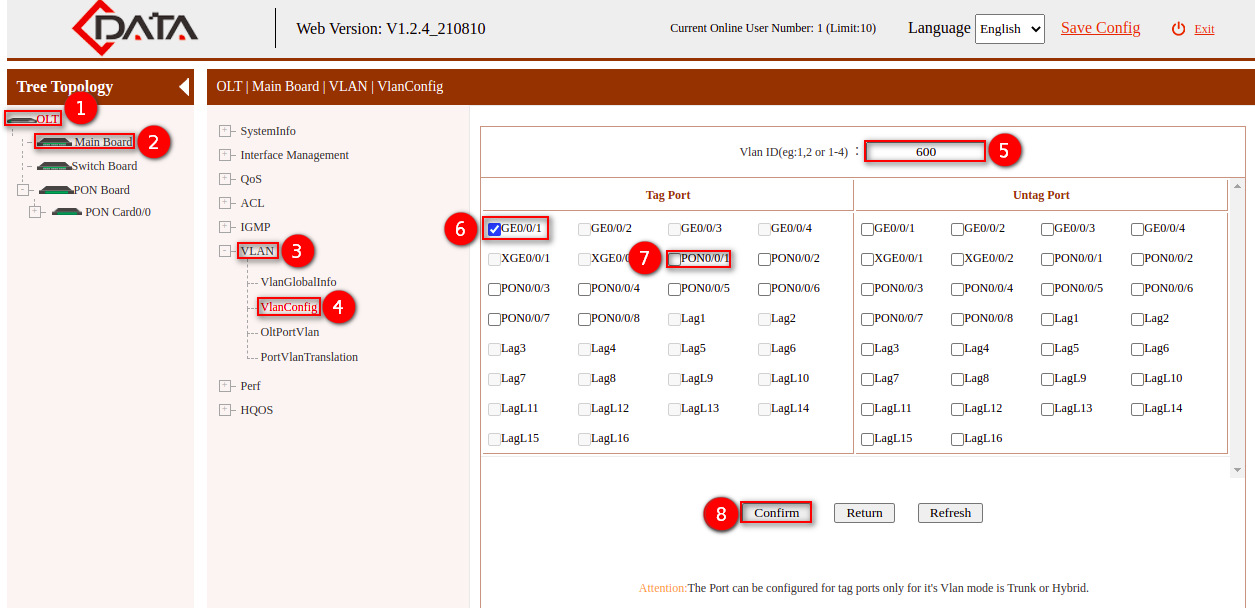

Para entonces crear la VLAN 600 y darle tag al puerto uplink 1 y Pon 1, que es donde nuestra ONU esta conectada, en:

OLT | Main Board | VLAN | VlanConfig


Archivo adjunto 1813

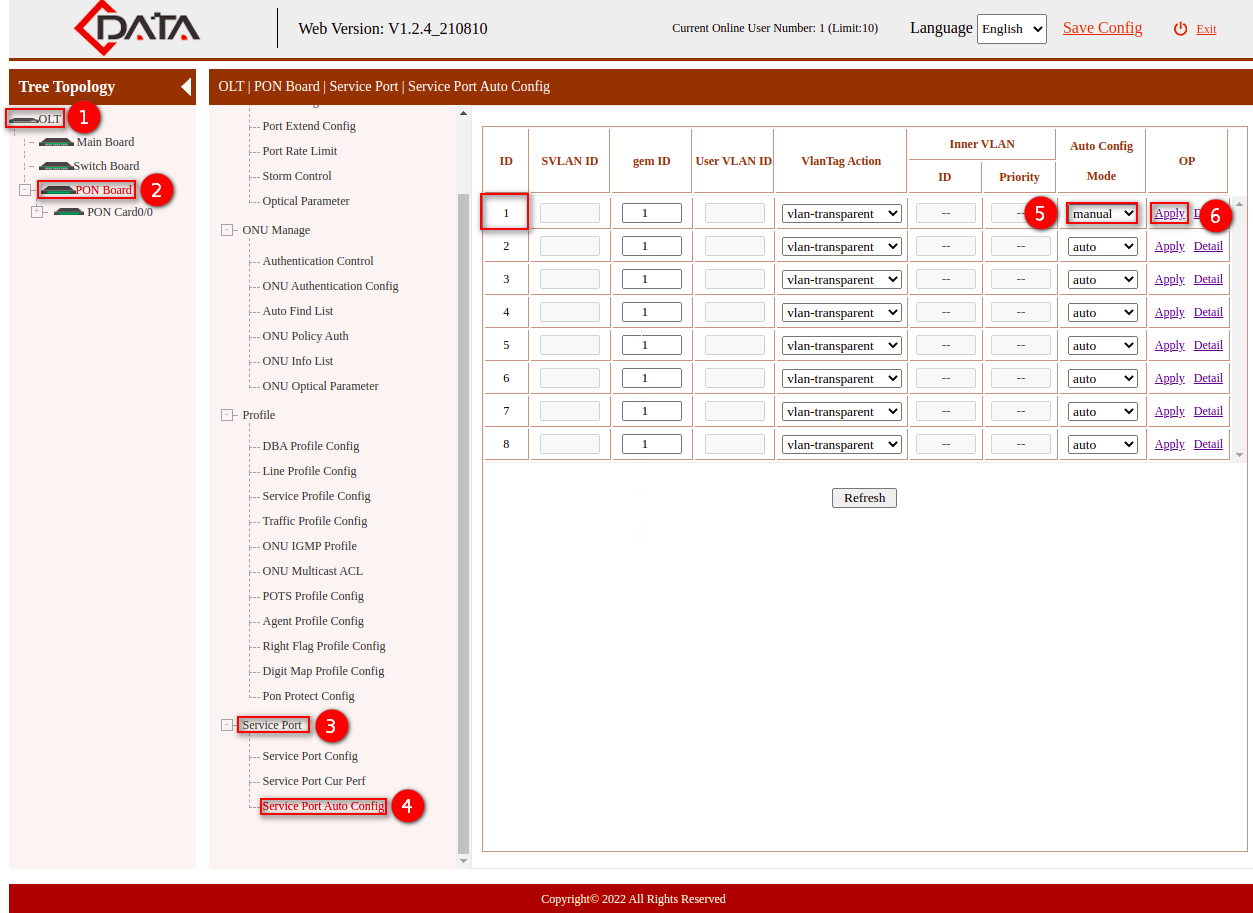

4 ​Desactivar Service Port Auto

Este paso es importante dado que por defecto la OLT al autorizar una ONU le crea un Service Port, para este caso necesitamos que este deshabilitado, en:

OLT | PON Board | Service Port | Service Port Auto Config

Archivo adjunto 1814

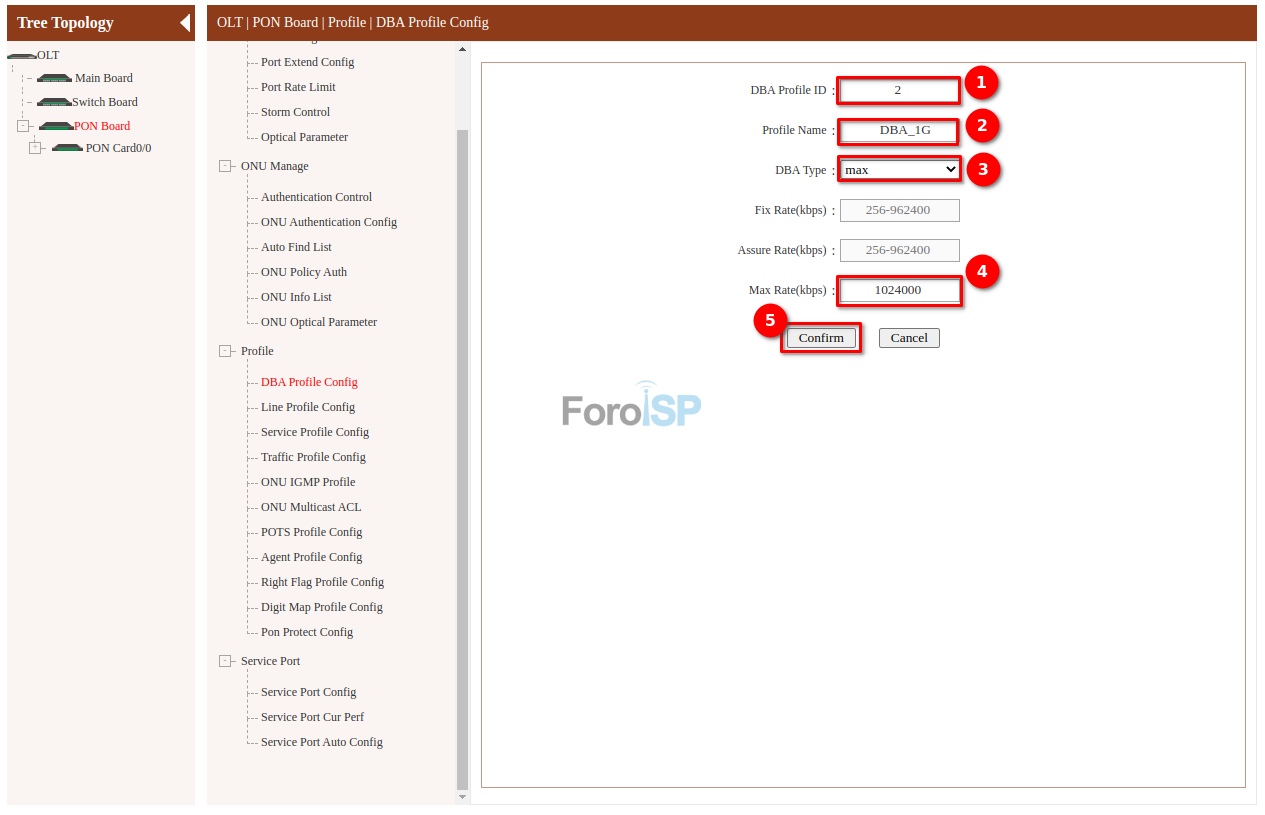

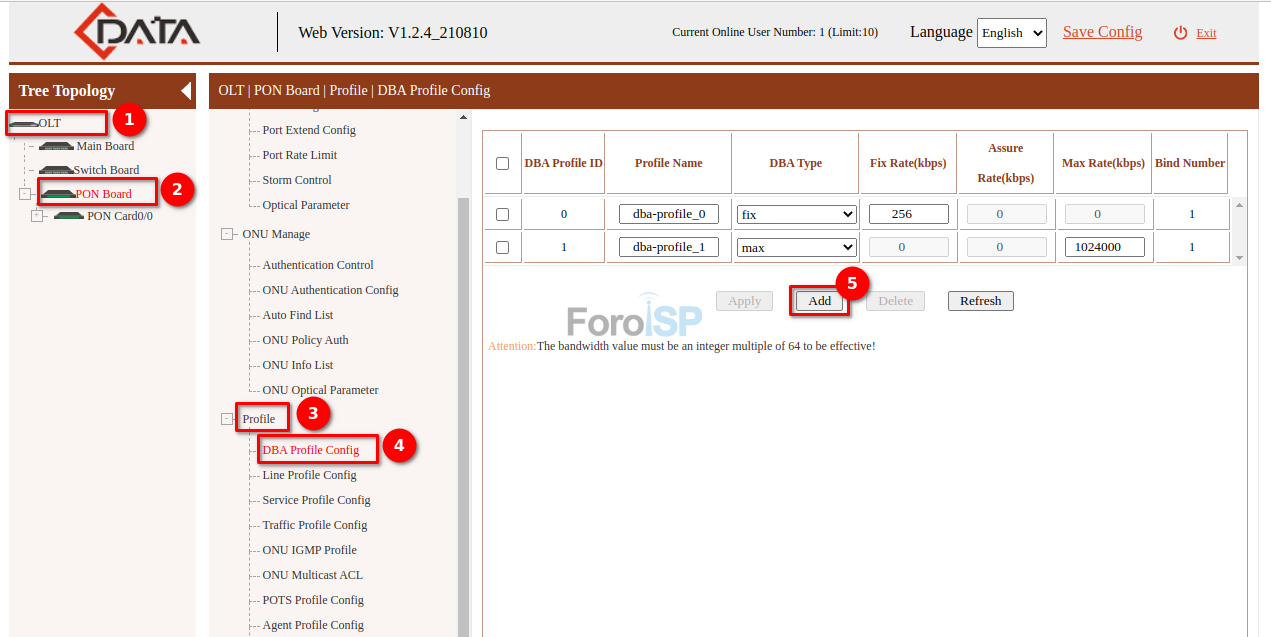

5 ​Crear DBA Profile

Ahora, es necesario crear un DBA Profile, para este ejemplo será de 1024000 (1G). LA OLT cuenta ya con 2 DBA Profile así que la OLT nos colocara el ID 2. Colóquese en:

OLT | PON Board | Profile | DBA Profile Config

Si desea consultar mas información sobre este tema puede consultar el siguiente enlace: Crear DBA Profile

Archivo adjunto 1815

Archivo adjunto 1816

• Profile Name: Puede elegir el nombre de su necesidad
• DBA Type: Max, para este ejemplo
• Max Rate(kbps): Velocidad

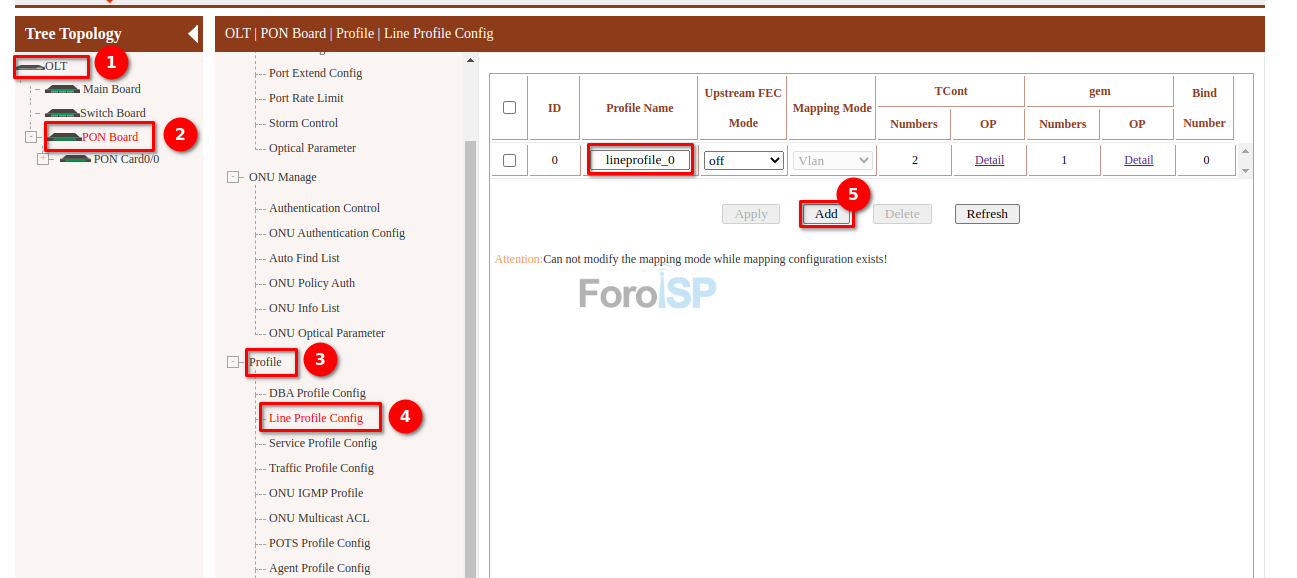

6 ​Crear Line Profile

La OLT ya cuenta con un Line Profile creado, así que nosotros usaremos el ID 1. Colóquese en:

OLT | PON Board | Profile | Line Profile Config

Si desea consultar mas información sobre este tema puede consultar el siguiente enlace: Crear Line Profile

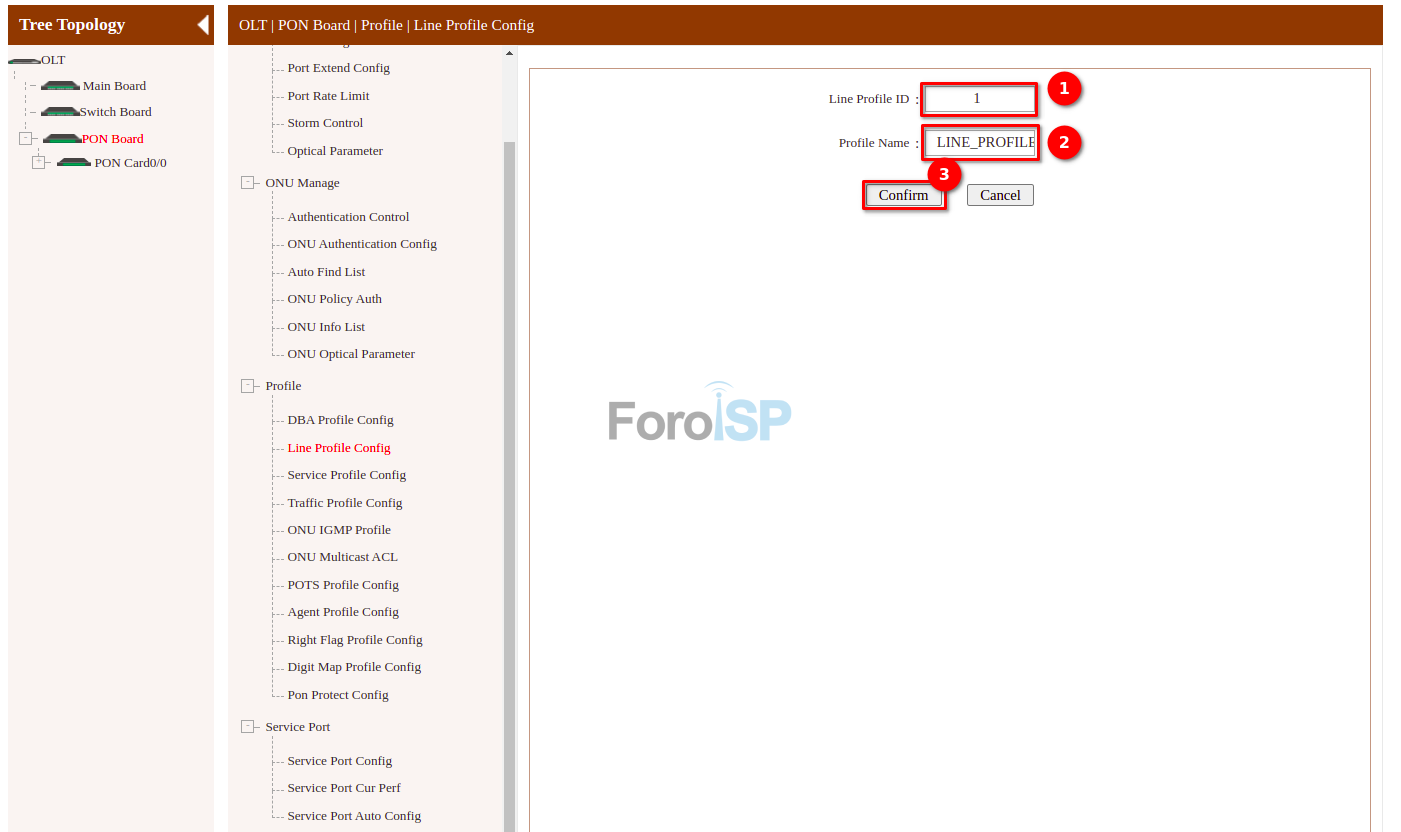

Archivo adjunto 1817

Archivo adjunto 1818

• Profile Name: Puede escoger el nombre que este a sus necesidades

Al crear el Line Profile debemos configurar los tcont y gem correspondientes. En la imagen se muestra el listado de los Line Profile en la OLT, esta ya cuenta con un registro por default por el momento podemos evitar su uso. En cuanto a la información recién creada mostrada en la imagen anterior, para este ejemplo fue:

• Upstream FEC Mode: off
• Mapping Mode: Vlan
• Tcont
• Gem

6.1 Agregar el tcont

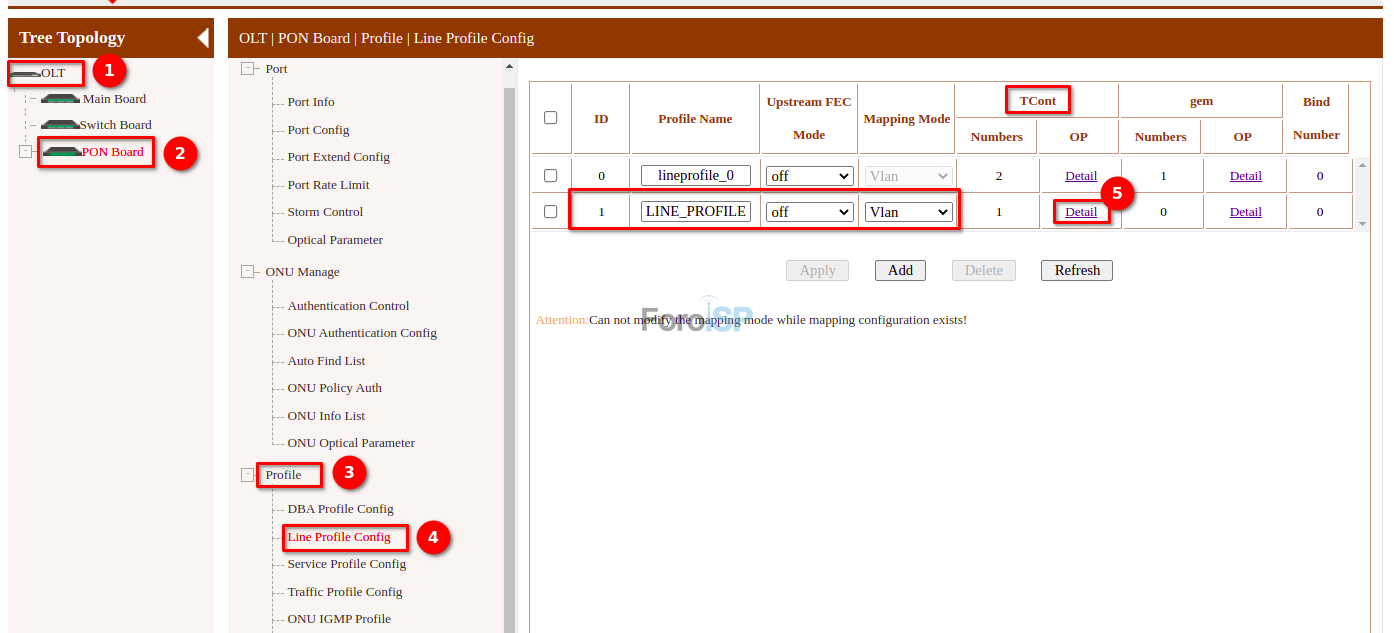

Para crear/editar tcont de click en "Detail" de la columna Tcont

Archivo adjunto 1820

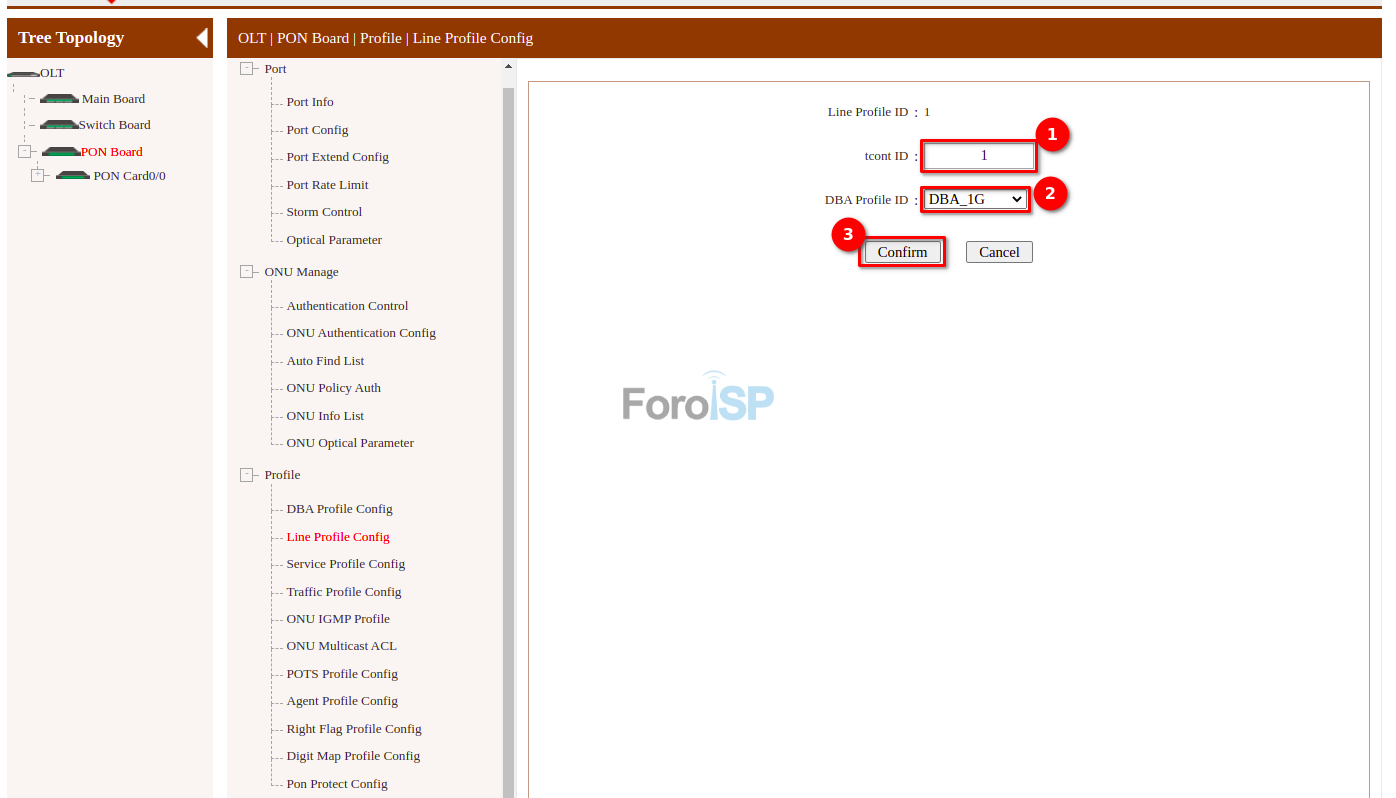

Y agregue el tcont

Archivo adjunto 1821

• DBA Profile ID: El DBA Profile creado en los pasos anteriores

6.2 Agregar el gem

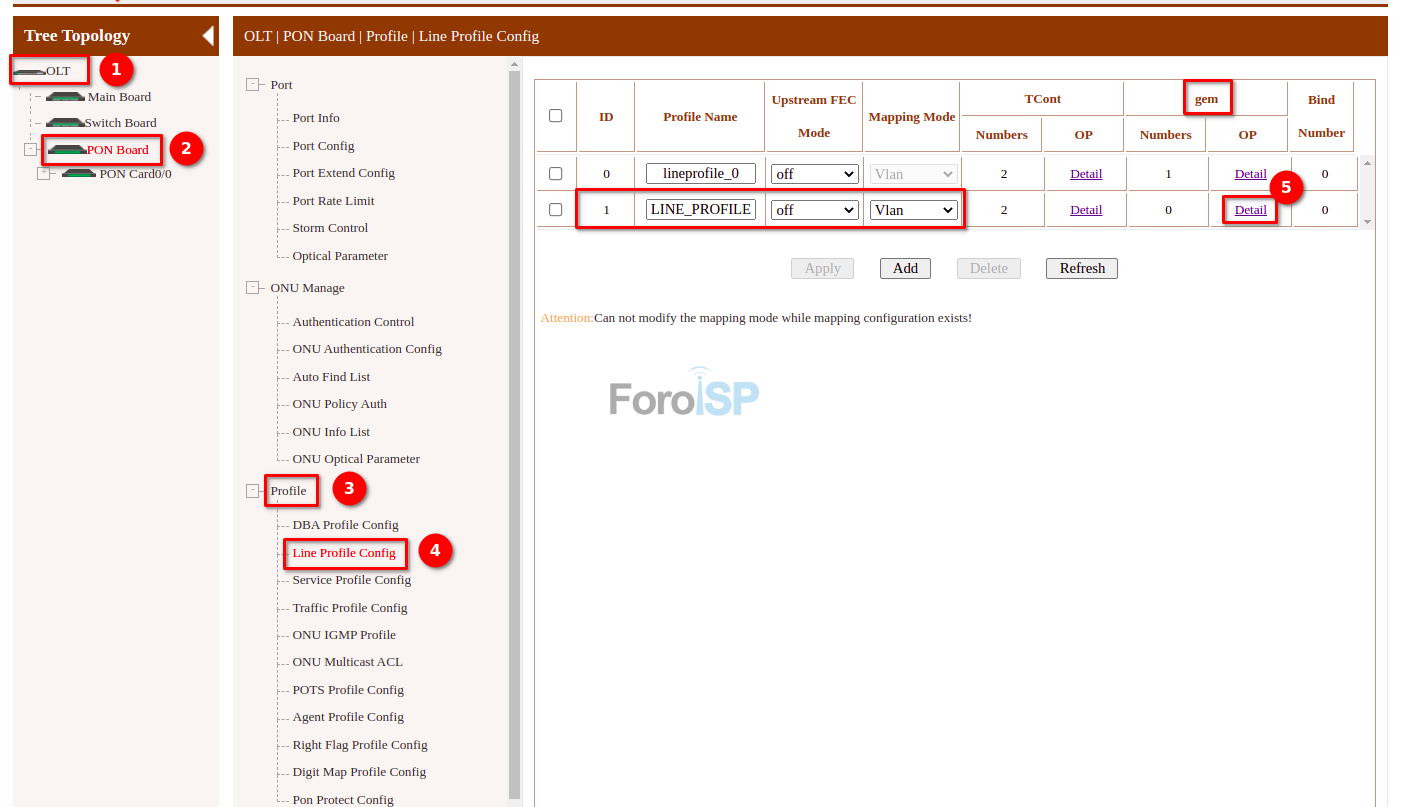

Para crear/editar de click en "Detail" de la columna Gem

Archivo adjunto 1832

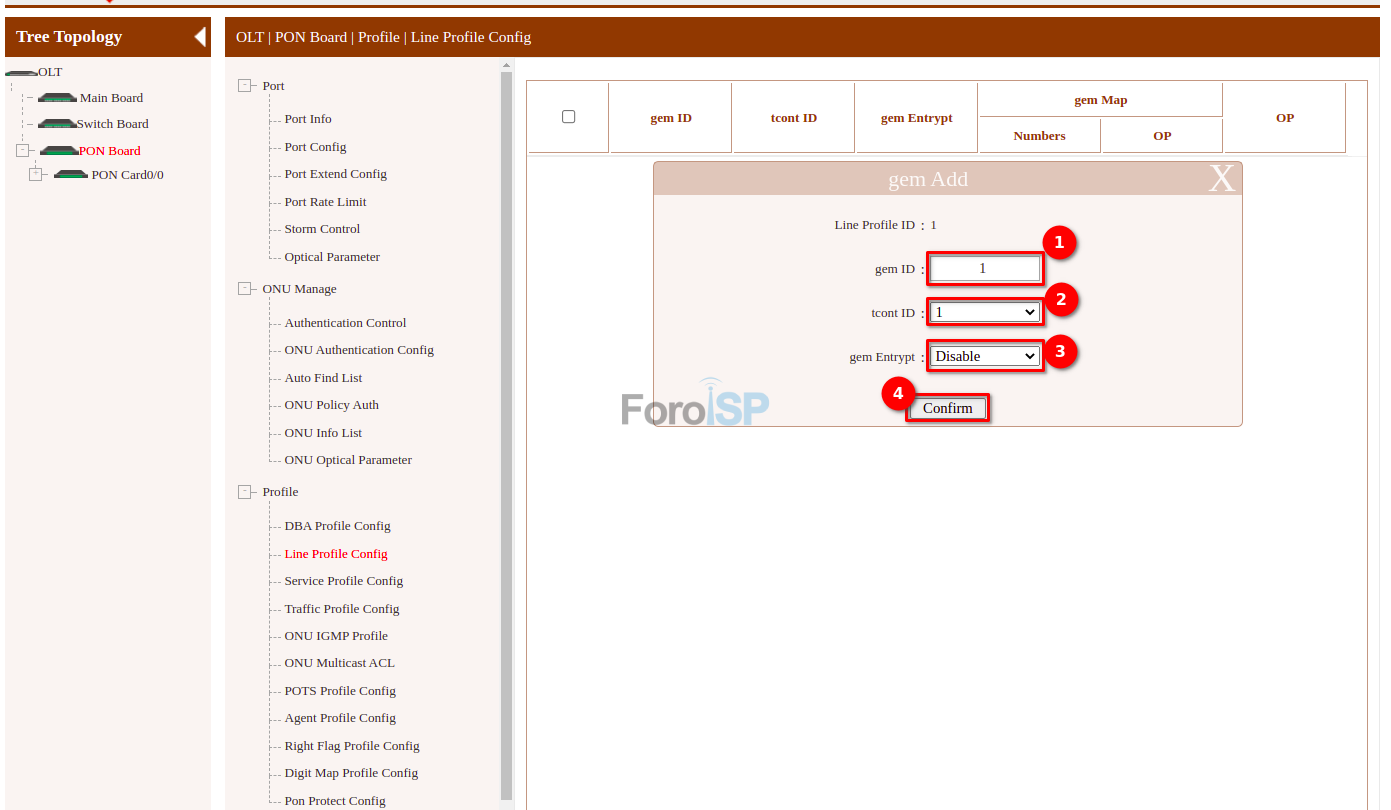

Y agregue el gem

Archivo adjunto 1823

• GEM ID: Seleccionamos el 1
• TCONT ID: Seleccionamos el tcont creado anteriormente
• GEM Entrypt: Para este ejemplo sera Disable

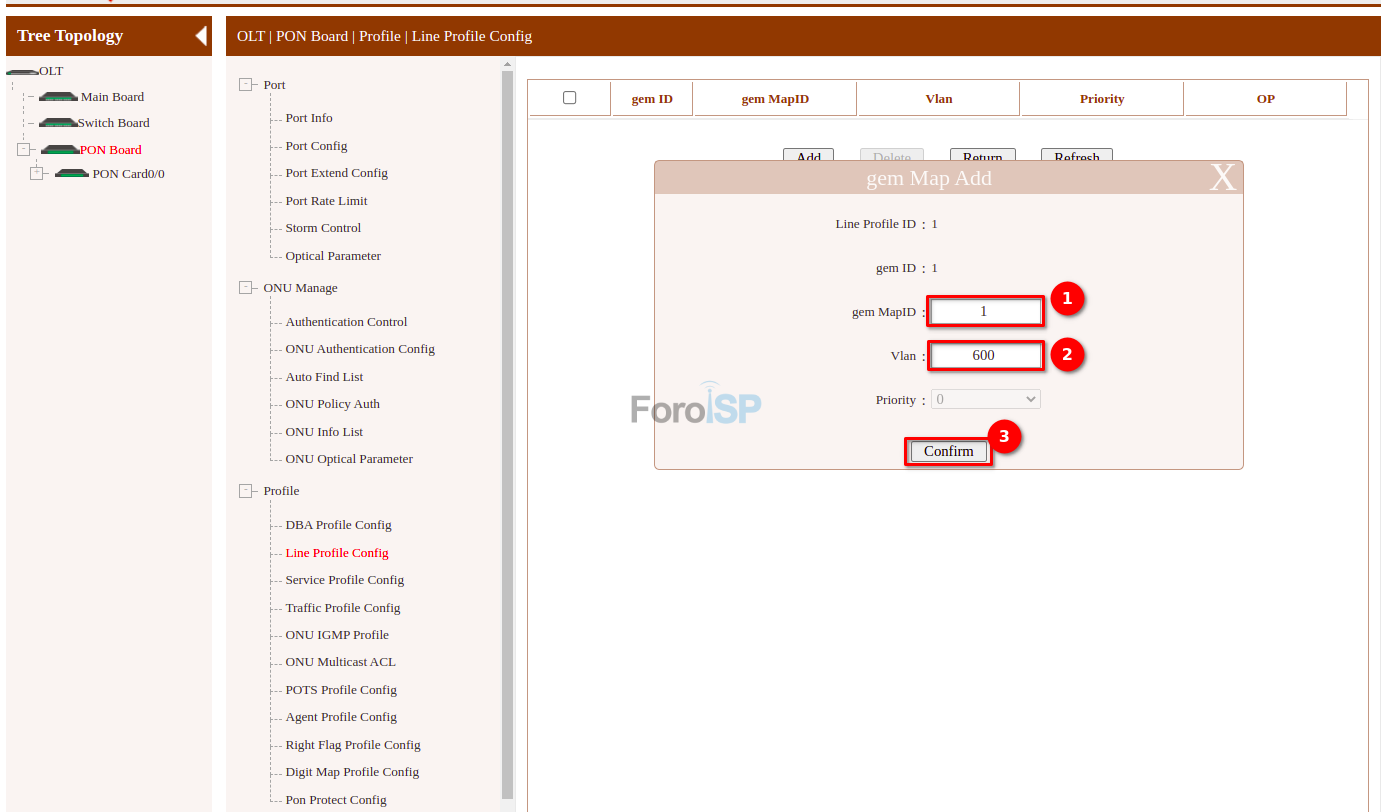

6.3 Agregar el gem Map

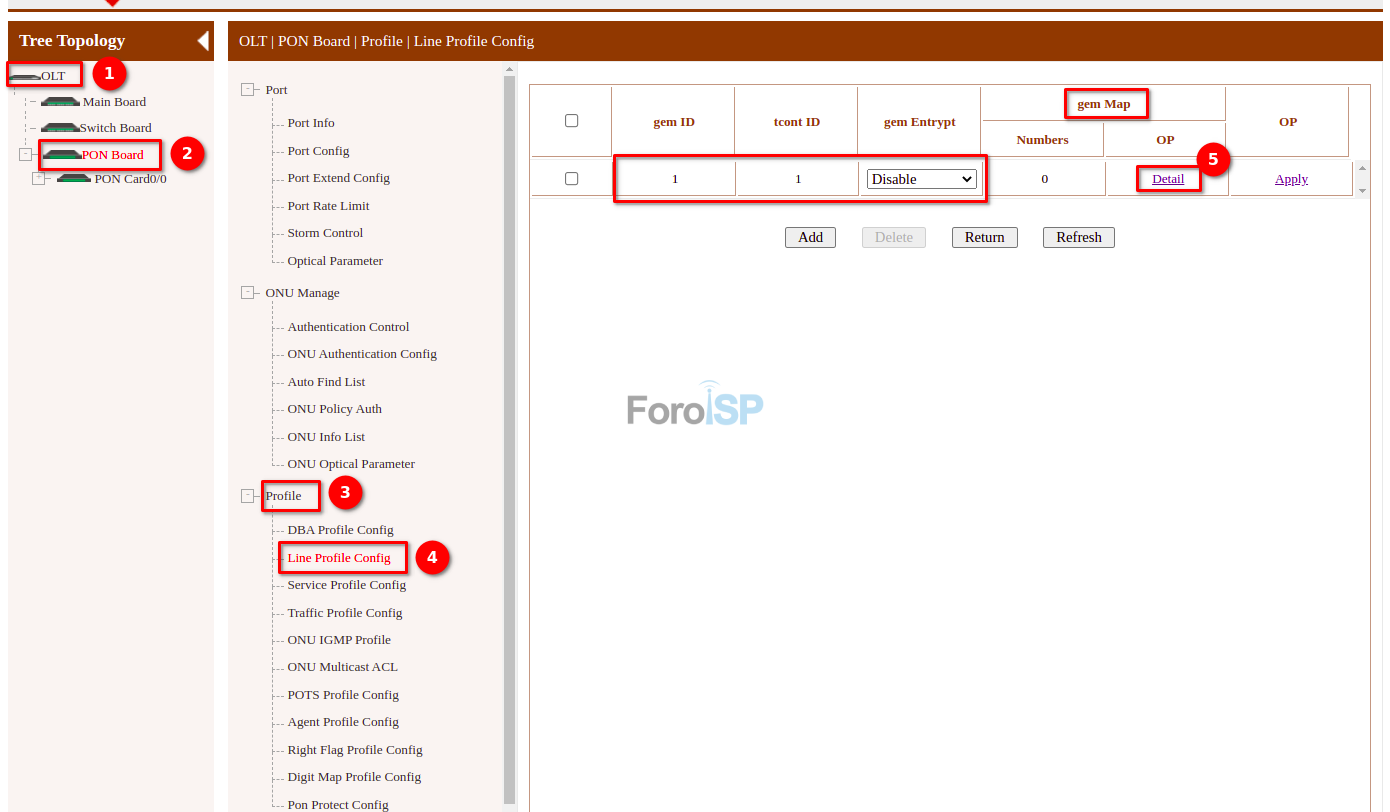

Al crear un gem, podemos configurar información sobre él, en nuestro caso será una VLAN. Para crear un Gem Map, colóquese en la Lista de Gem y de click en "Detail" de la columna gem Map

Archivo adjunto 1828

Y agregue el gem map

Archivo adjunto 1833

• GEM MapID: Seleccionamos el numero 1
• VLAN: La VLAN creada en los pasos anteriores

7 Agregar Service Profile

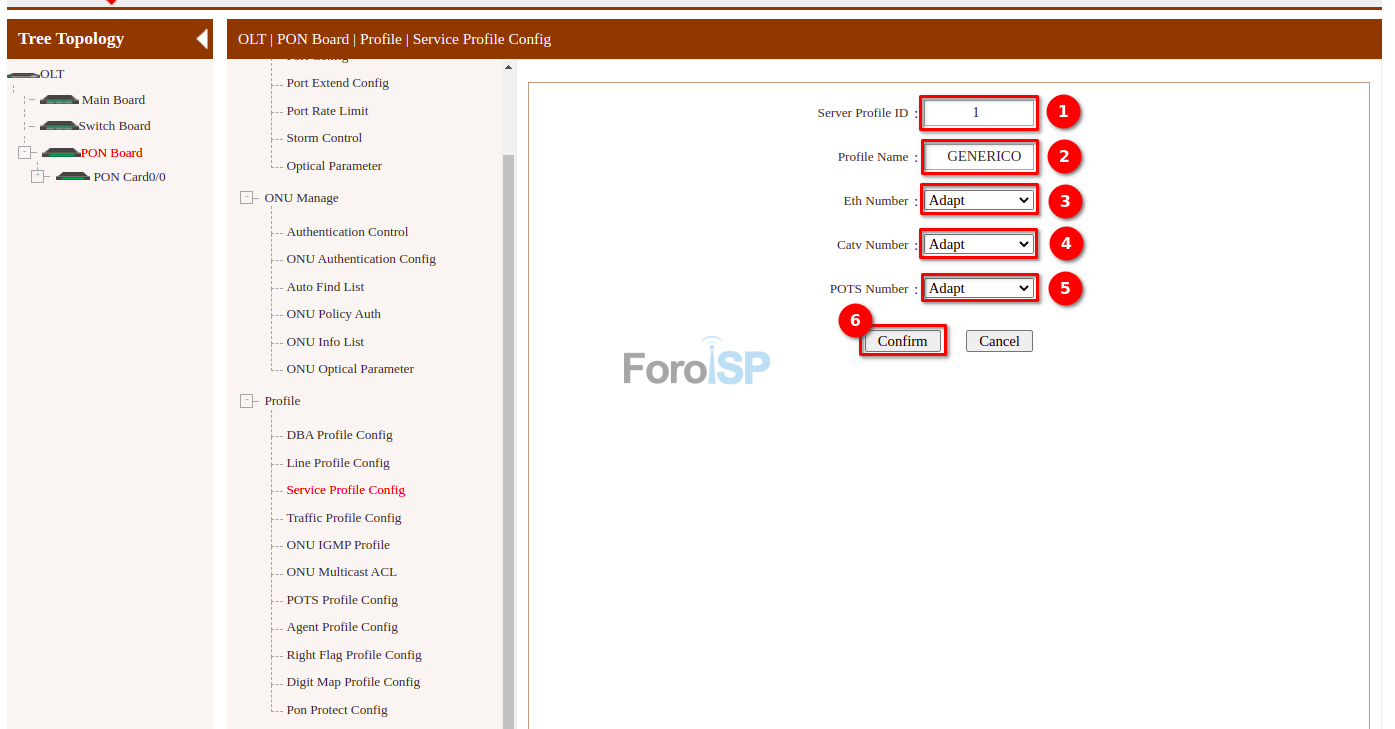

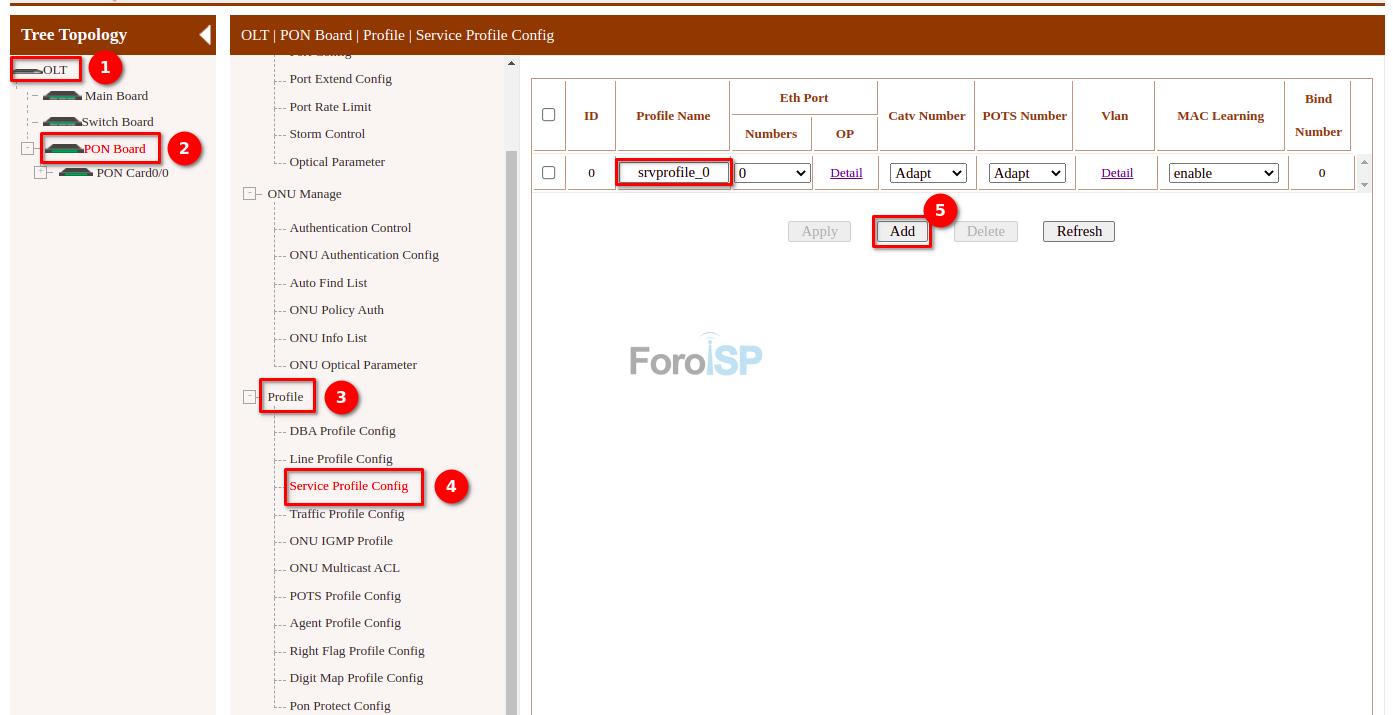

Antes de autorizar alguna ONU debemos crear nuestro Service Profile, colóquese en:

OLT | PON Board | Profile | Service Profile Config

Si desea consultar mas información sobre este tema puede consultar el siguiente enlace: Crear Service Profile

Archivo adjunto 1830

Archivo adjunto 1831

• Server Profile ID: Debido a que la OLT ya tiene registrado uno por default, usaremos el numero 1
• Profile Name: Puede usar cualquier nombre de su preferencia
• Eth Number: Puede escoger un numero en especifico o que sea Adapt.
• Catv Number: Adapt
• POTS Number: Adapt

8 Autorizar ONU

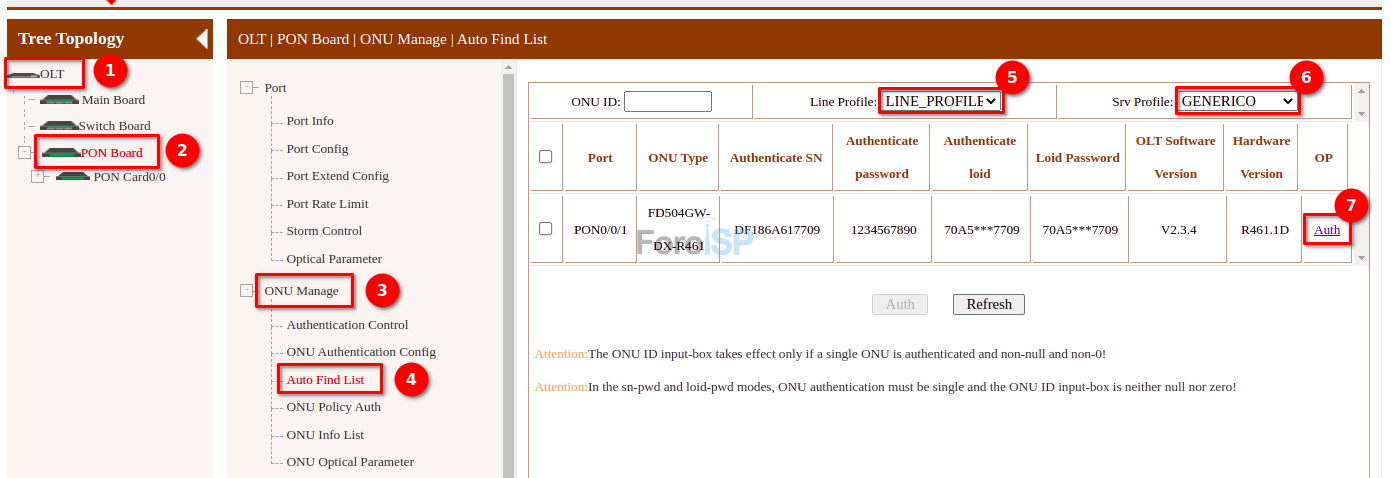

En la lista de Onus para autorizar, antes debe seleccionar el Line Profile y el Service Profile que se le agregara a la ONU. Colóquese en:

OLT | PON Board | ONU Manage | Auto Find List

Archivo adjunto 1834

9 Vincular Service Port

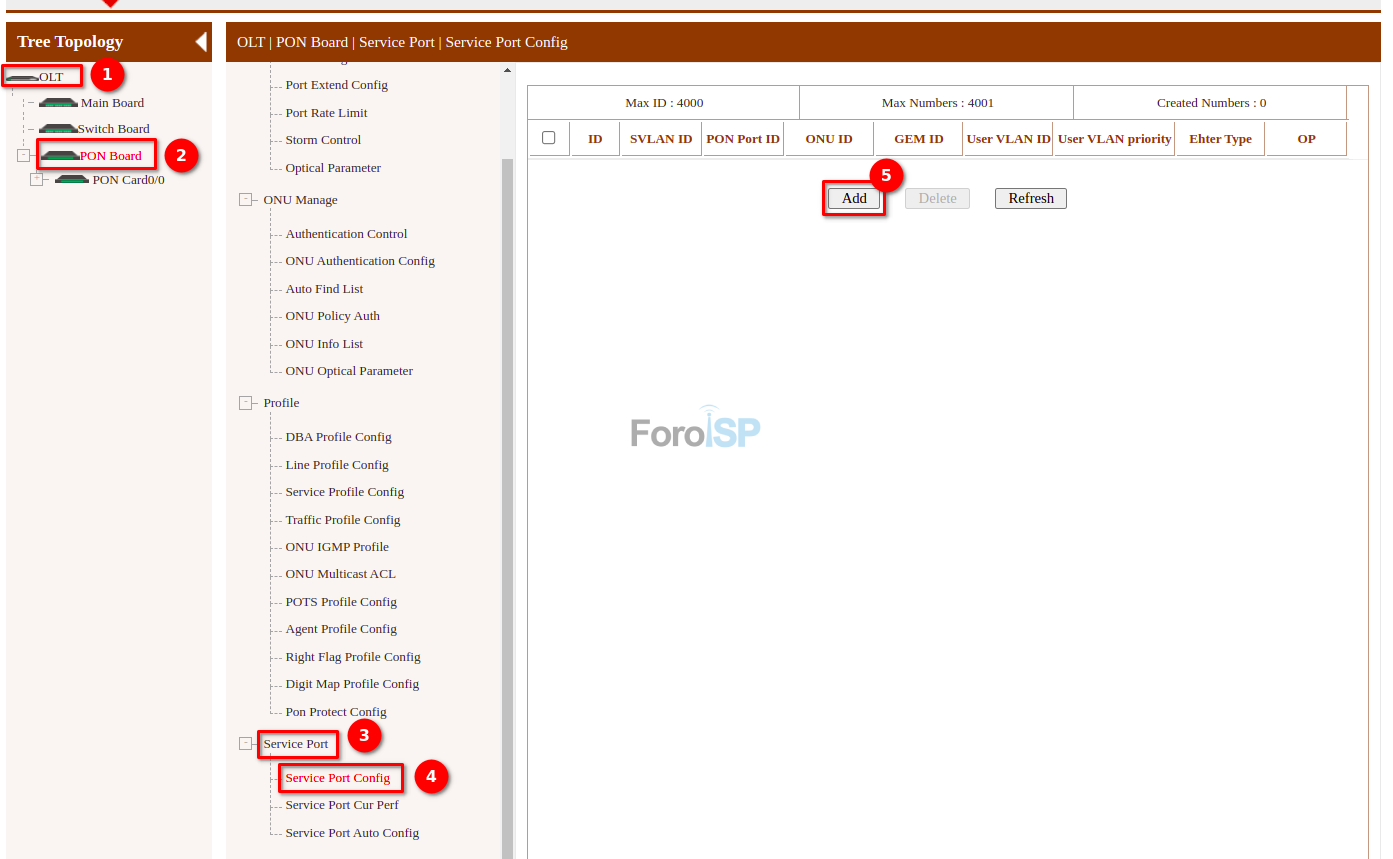

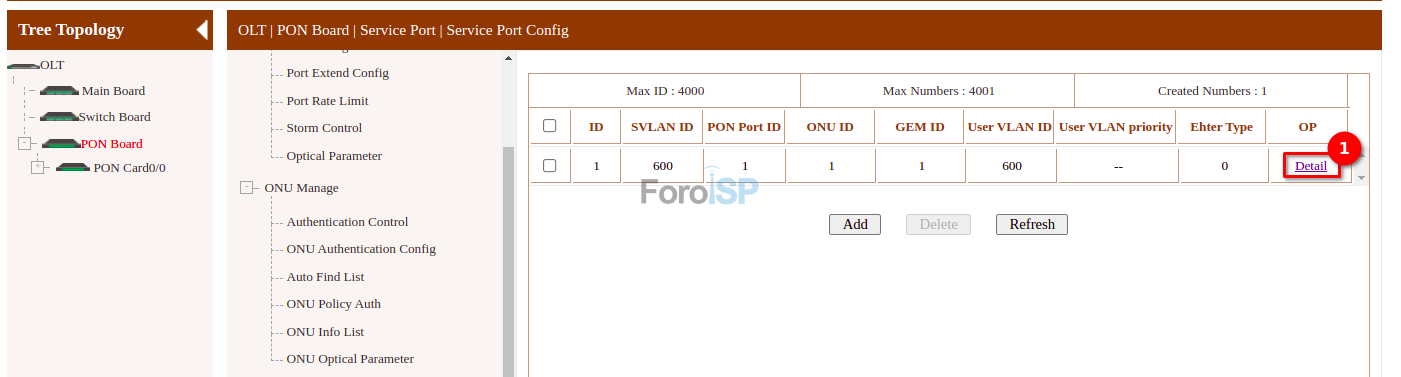

Al autorizar debemos vincular el Service Port a la ONU manualmente para eso colóquese en:

OLT | PON Board | Service Port | Service Port Config

Archivo adjunto 1838

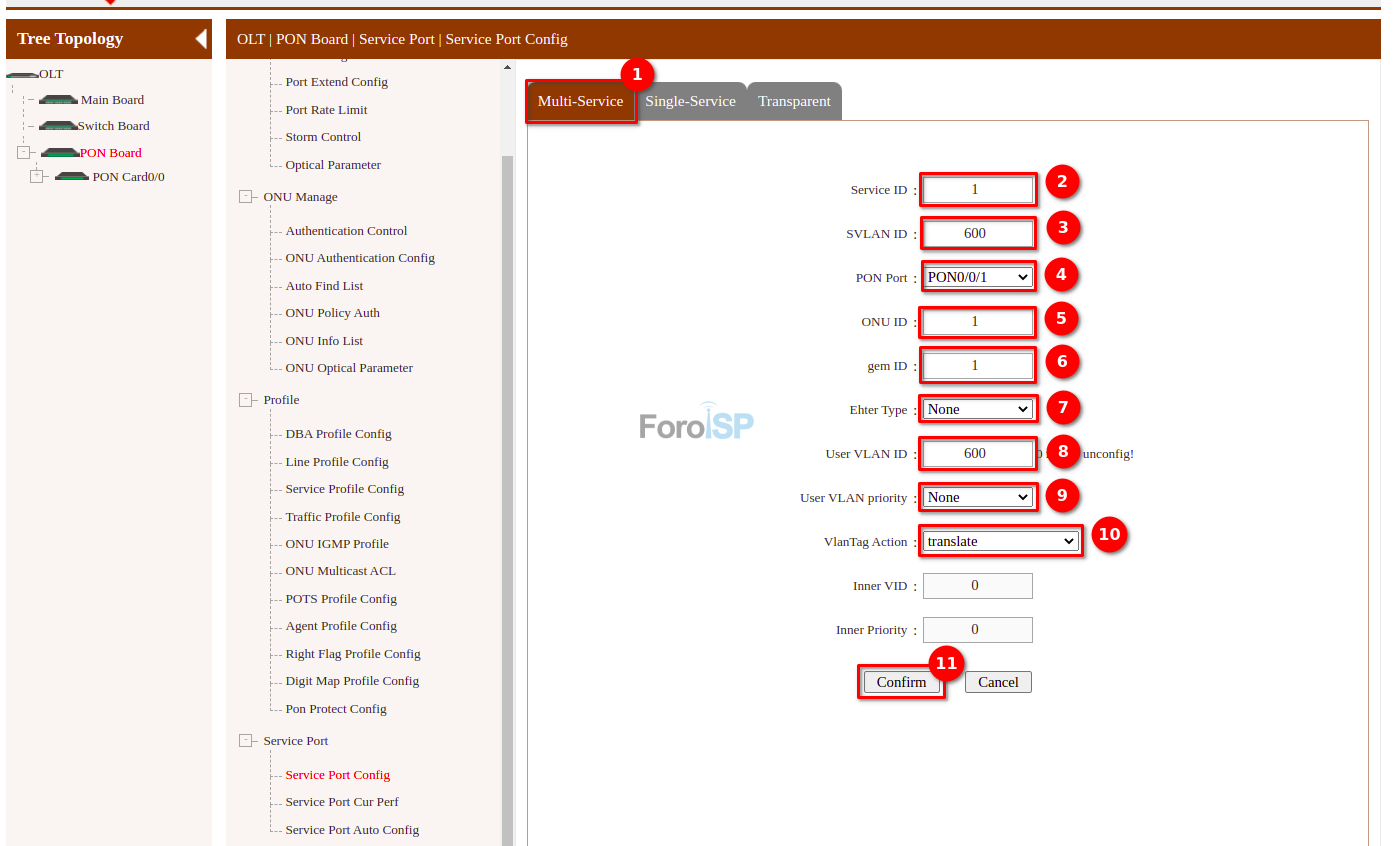

Y agregue la configuración al Service Port

Archivo adjunto 1839

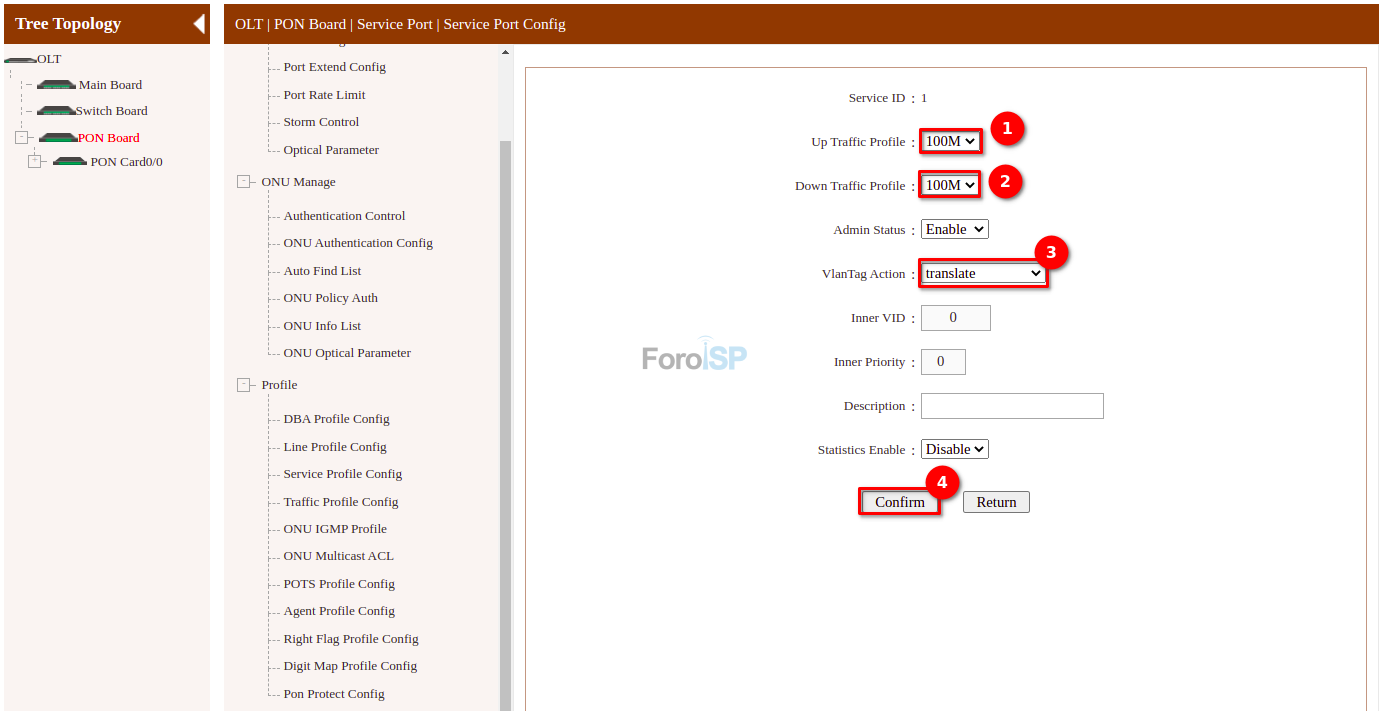

Al crearse debemos asignarle el Traffic Profile Upstream y el Traffic Profile Downstream

Archivo adjunto 1892

Archivo adjunto 1893

10 Configurar ETH Port

Nota

Si desea aplicar una autorización en modo BRIDGE realice este paso

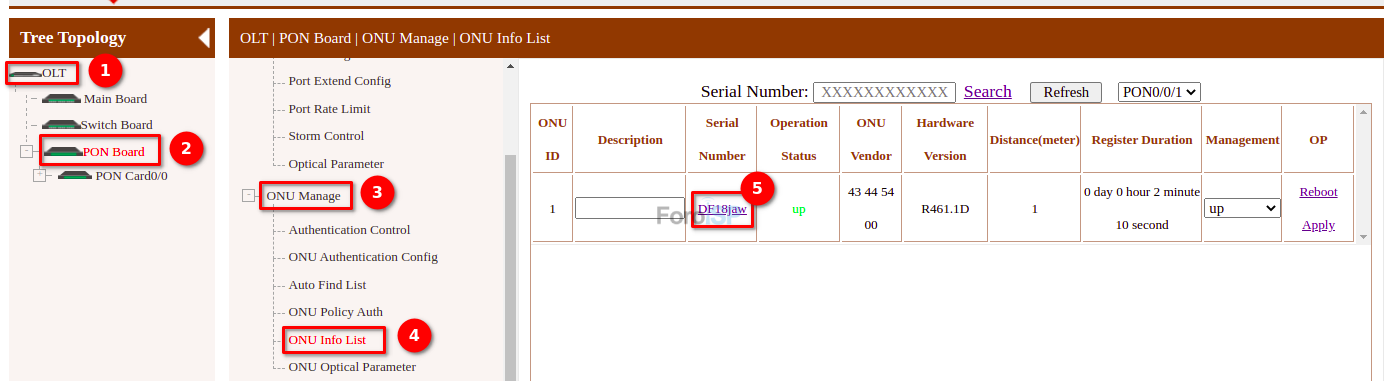

En este paso vamos a "vincular" la VLAN puerto ETH para que pase el servicio, colóquese en:

OLT | PON Board | ONU Manage | ONU Info List

Y seleccione la ONU a modificar

Archivo adjunto 1843

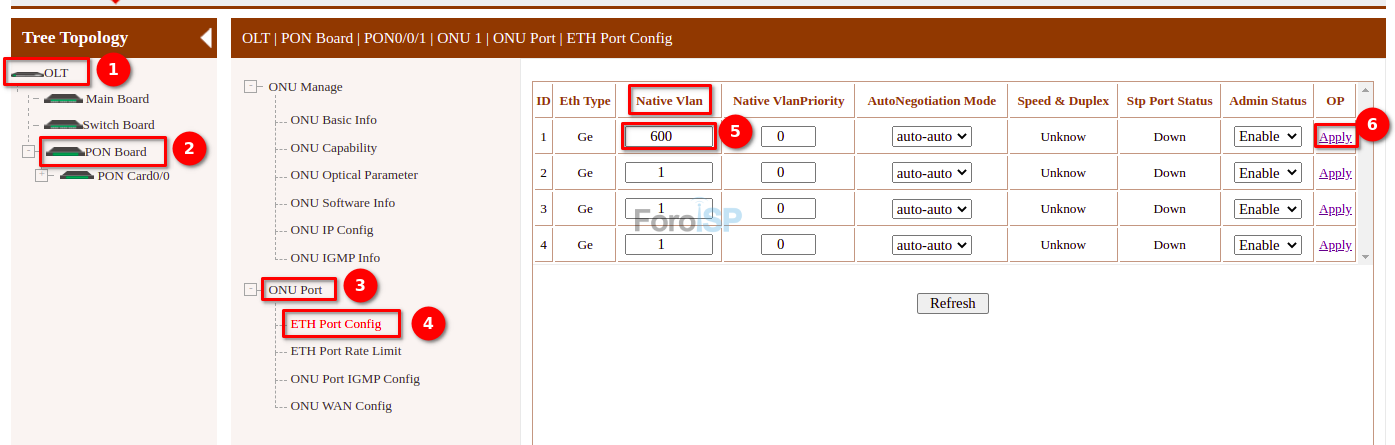

Después colóquese en:

ONU Port | ETH Port Config

Y después agregue la VLAN creada anteriormente en la columna Native VLAN

Archivo adjunto 1842
