Configuración Inicial C-DATA utilizando método Auto/Adaptive de Puertos PON

Archivo adjunto 1845

Características:

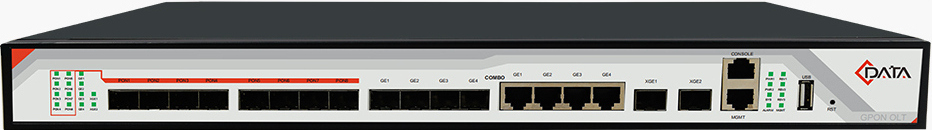

C-DATA OLT, 8-Port GPON
Hardware Version: V1.1
Software Version: V2.0.3_210903

IP Default:
192.168.1.100

User & Password:
User: root
Password: admin

​Configuración de OLT

En esta primera parte se explicara todo lo que se necesita configurar para poder empezar a usar nuestra OLT C-Data

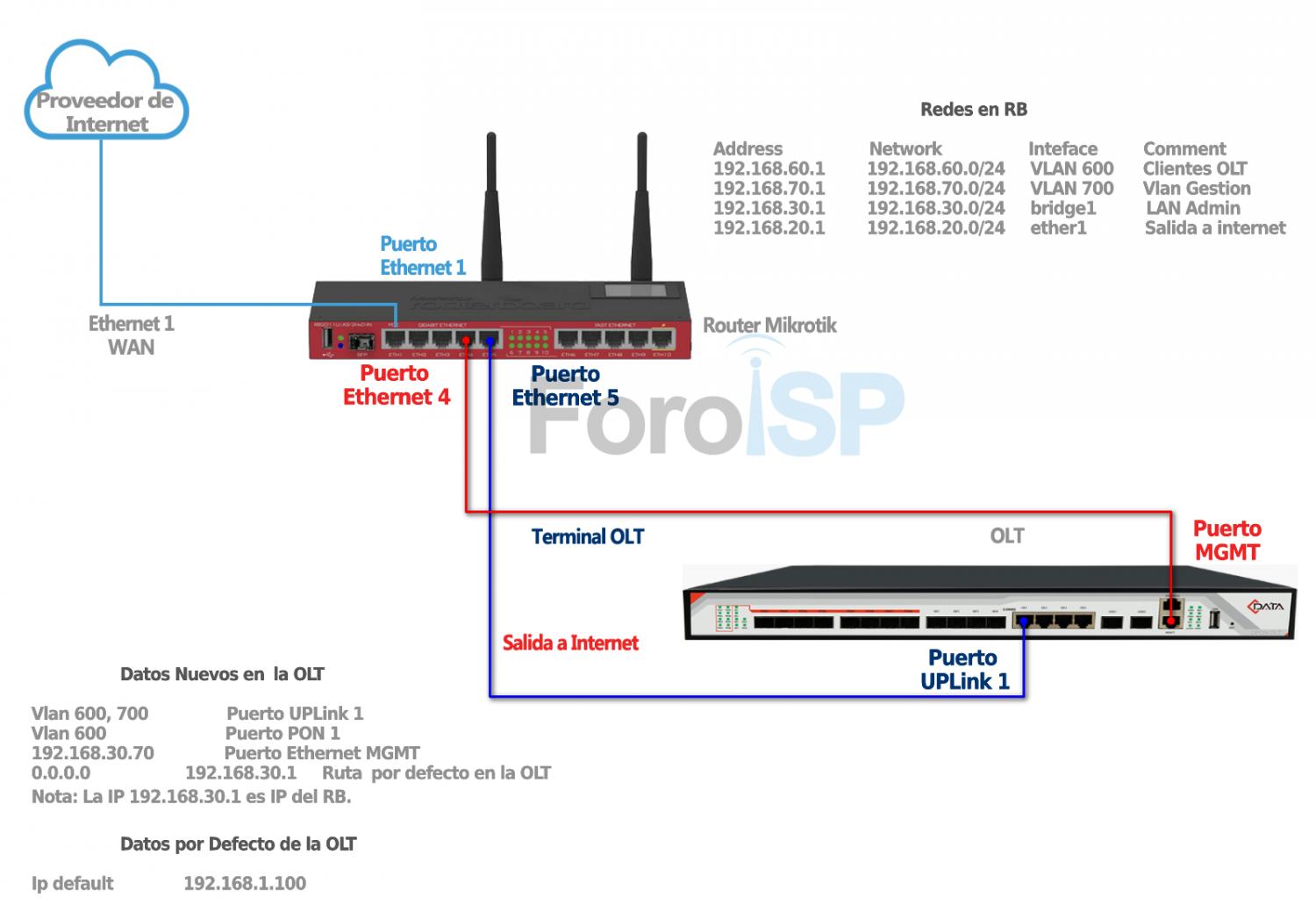

1 Diagrama de conexión
El siguiente diagrama representa la conexión física a seguir cuando no contamos con fibra óptica para hacer una conexión SFP

Es importante para poder seguir con el siguiente paso
Archivo adjunto 1846

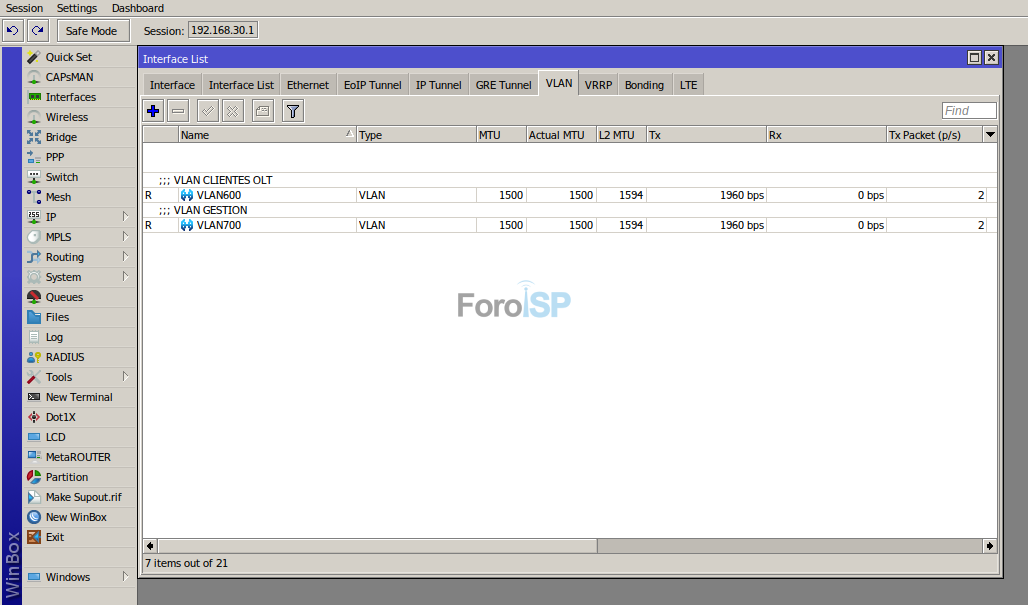

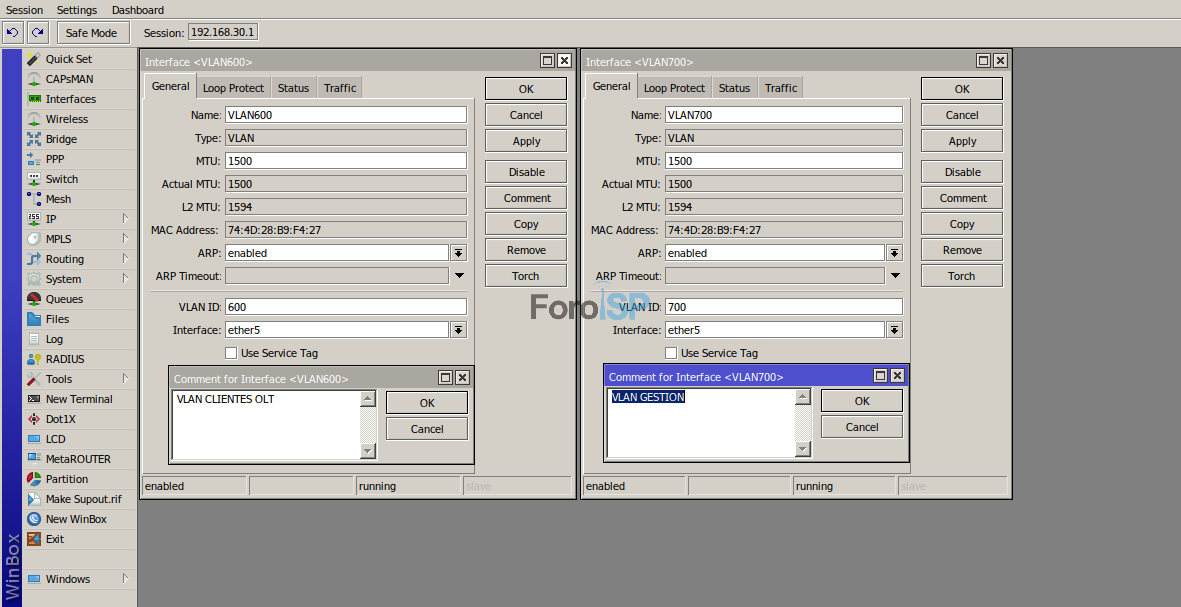

2 Creamos las VLAN's en nuestro Router

Archivo adjunto 1850

Archivo adjunto 1873

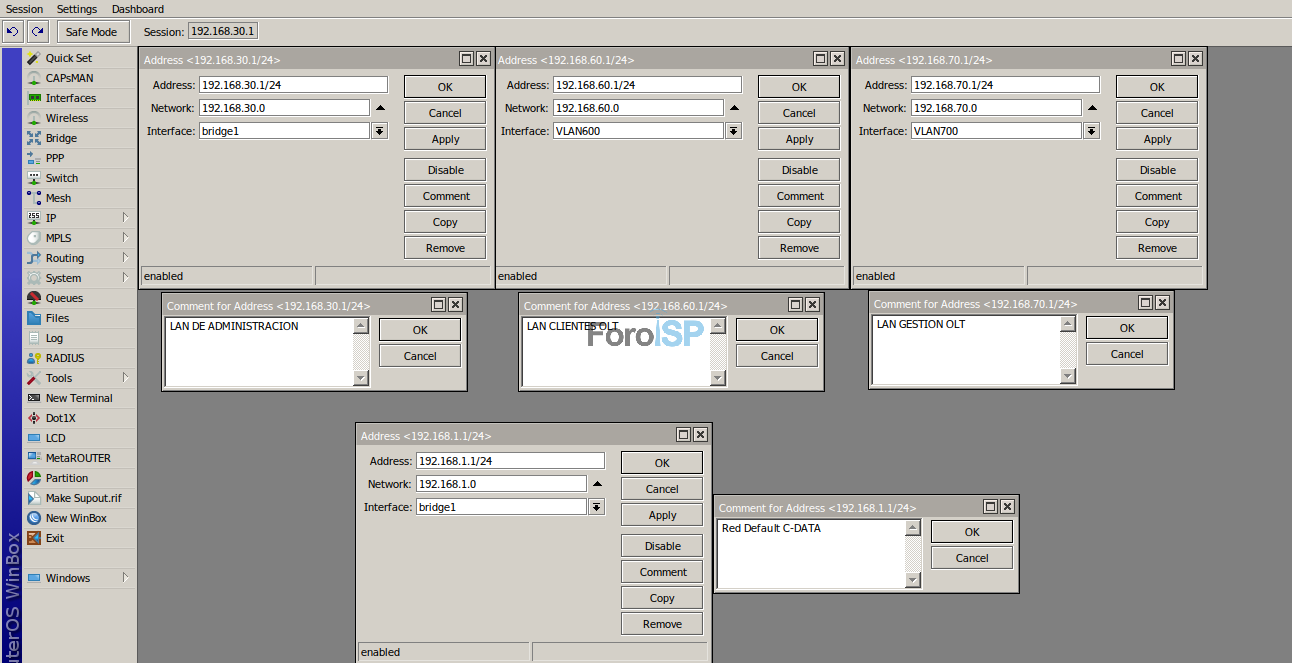

3 Creamos las redes necesarias para conectar nuestra OLT

En este paso crearemos las redes de las VLAN's 600 y 700, así como la red default para que nuestro router alcance a nuestra olt.

Archivo adjunto 1874

4 Habilitamos Web Server de la OLT

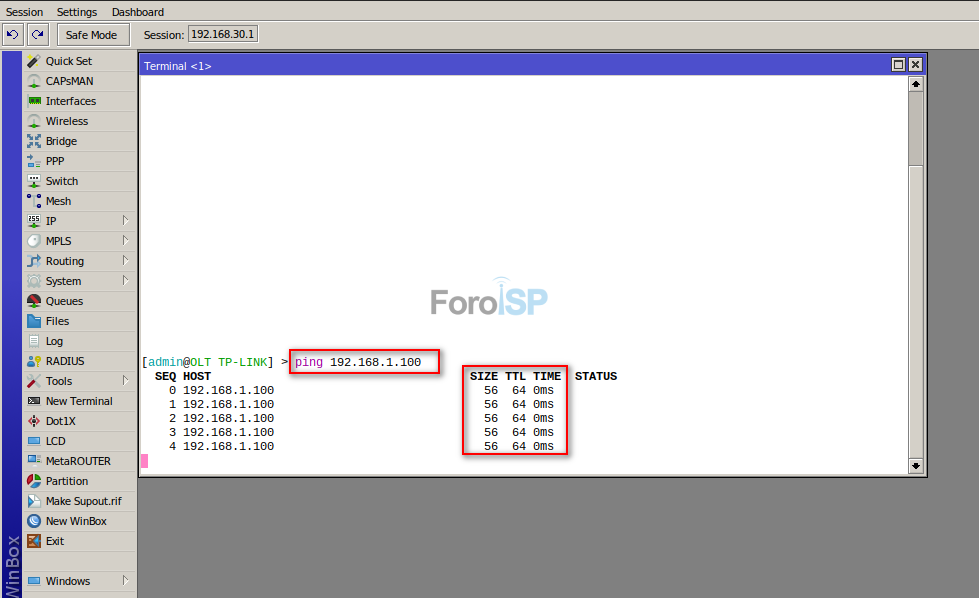

Para esto nos conectaremos a la OLT por medio de telnet desde el Mikrotik, pero primero debemos probar si podemos dar ping a la OLT desde el Mikrotik, para esto debemos recordar que la ip default es 192.168.1.100

ping 192.168.1.100

Archivo adjunto 1853

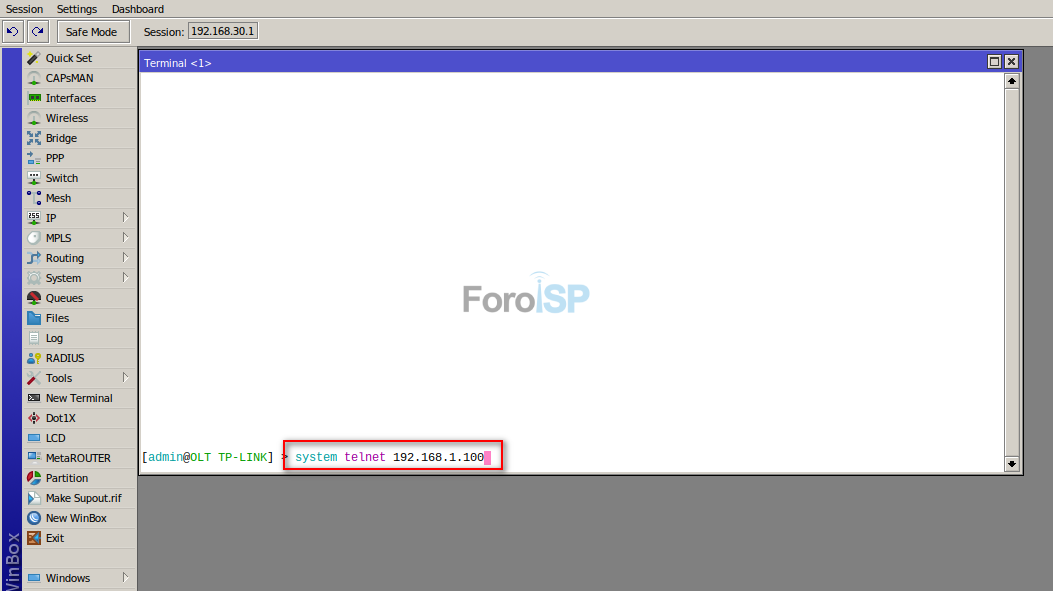

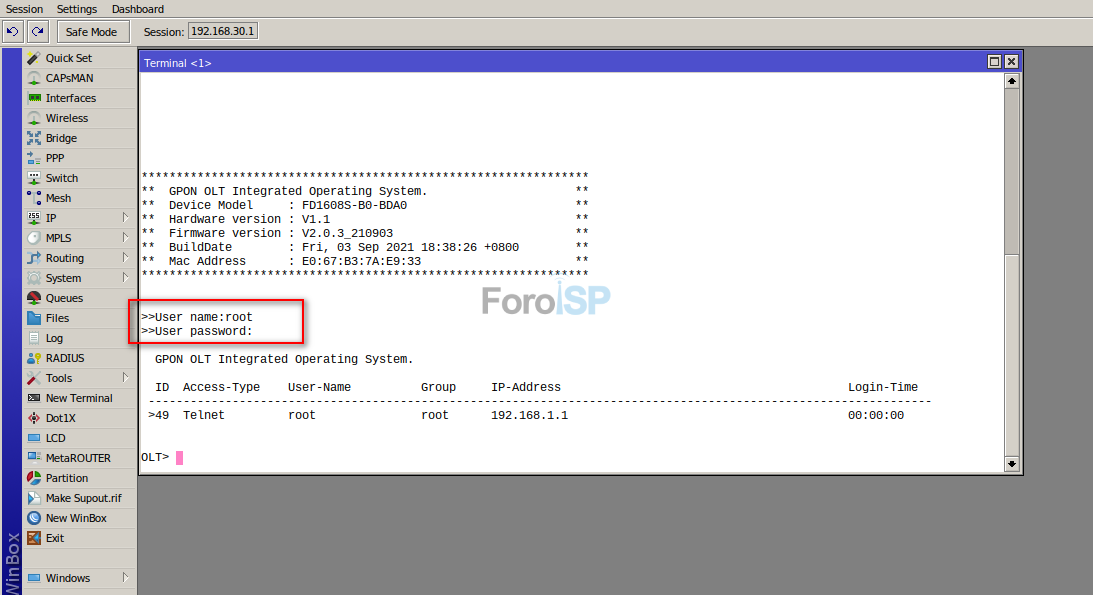

Una vez que nos haya dado ping, debemos entrar por telnet, para esto recordar los accesos default de la OLT

system telnet 192.168.1.100

Archivo adjunto 1854

Archivo adjunto 1855

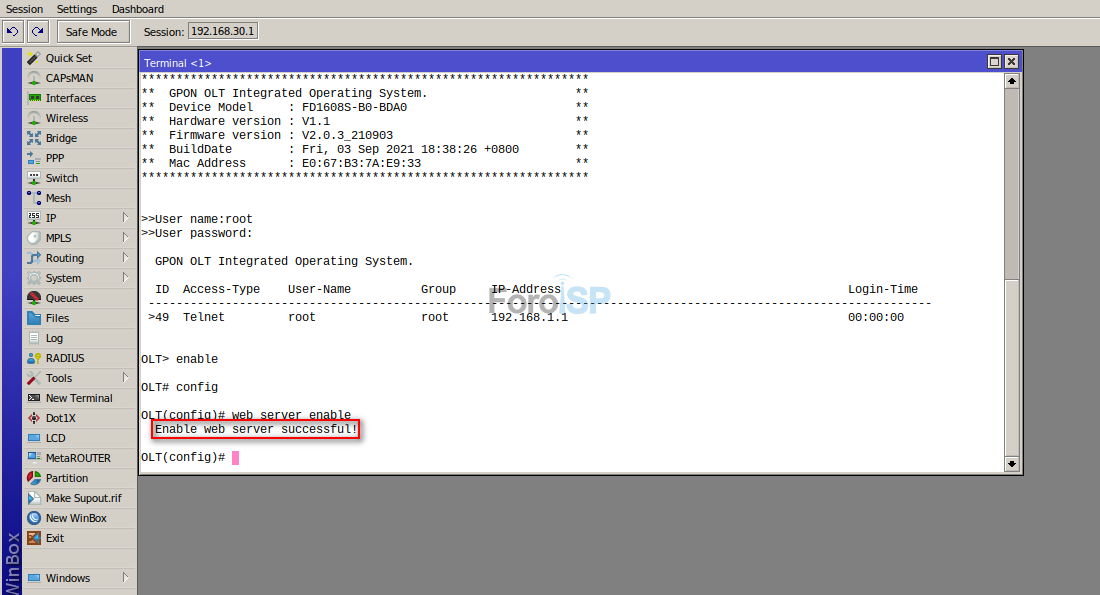

Habilitamos el web server, con los siguientes comandos

OLT> enable

OLT# config

OLT(config)# web server enable

Archivo adjunto 1856

5 Cambiar IP Default de la OLT

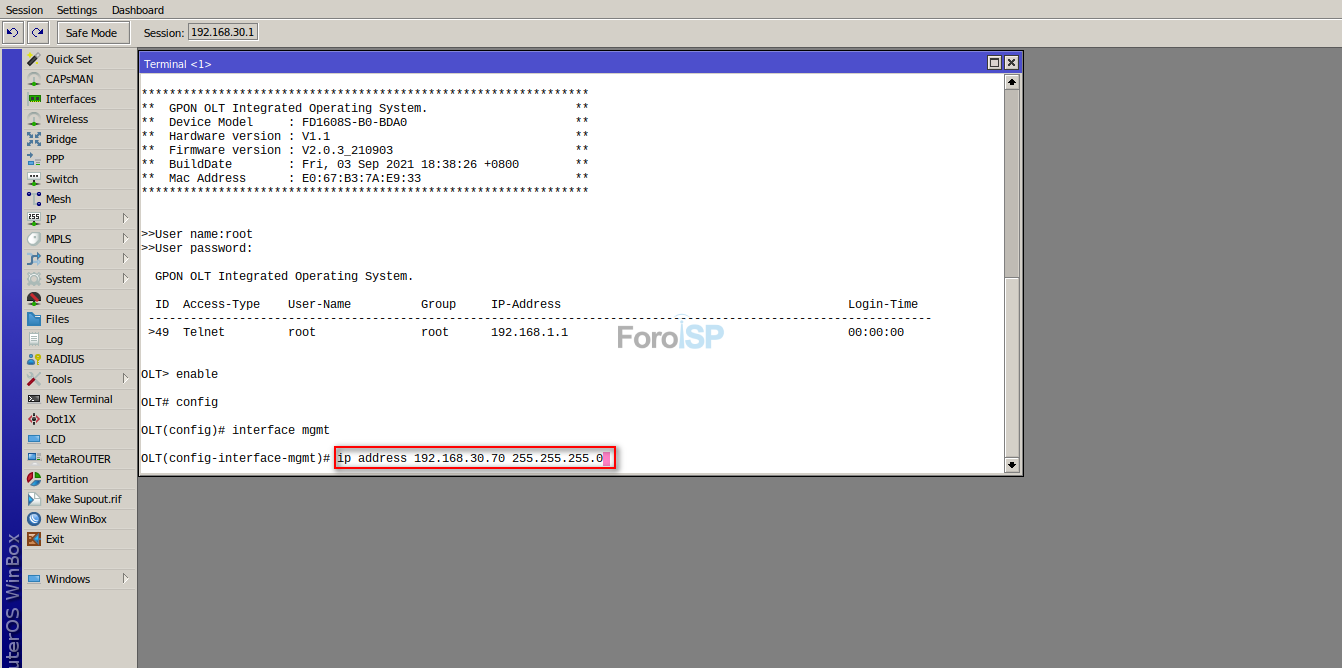

En este paso cambiaremos la IP Default de la OLT, por una de nuestra LAN de Administración, la cual para este ejemplo debe ser del rango 192.168.30.1/24, para este caso caso le pondremos la IP 192.168.30.70, podemos usar los siguientes comandos para hacer dicha modificación.

Debemos iniciar sesion por telnet

OLT> enable

OLT# config

OLT(config)# interface mgmt

OLT(config-interface-mgmt)# ip address 192.168.30.70 255.255.255.0

Archivo adjunto 1857

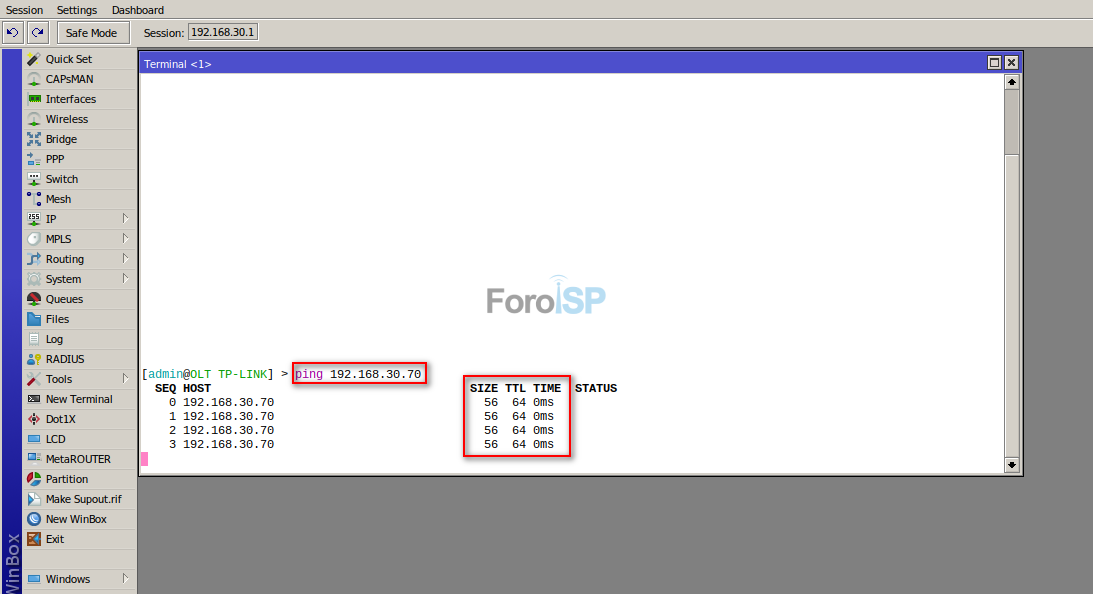

Esto nos sacara de la sesión, ahora debemos probar que podemos dar ping a la ip 192.168.30.70

Archivo adjunto 1858

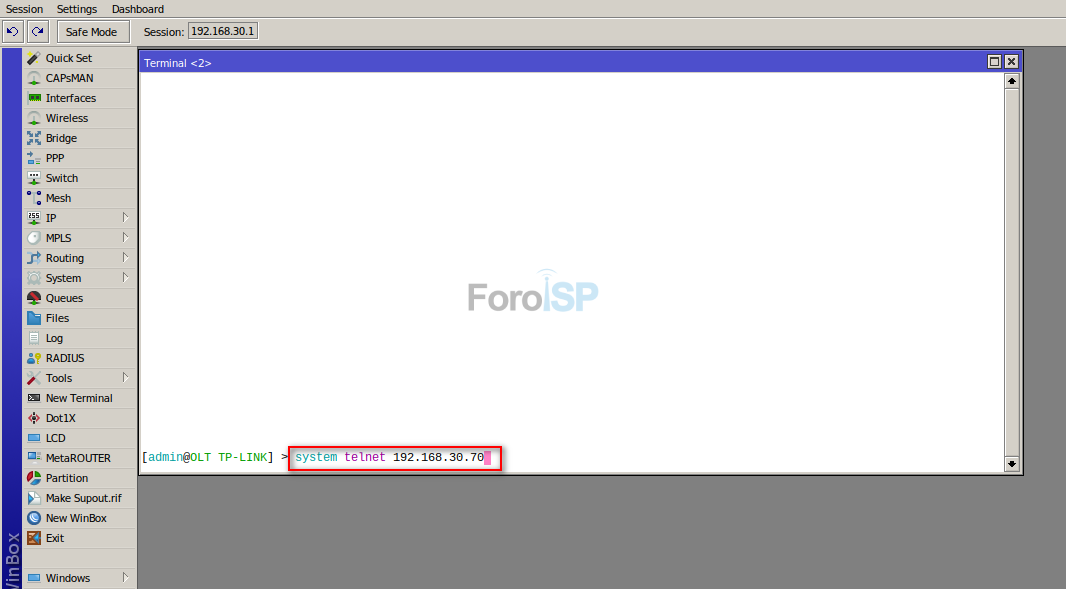

Ahora probamos entrando por telnet con la nueva IP

system telnet 192.168.30.70

Archivo adjunto 1859

6 Dar salida de Internet a la OLT

Para este paso lo que haremos es usar la VLAN de Gestión para asignarle un ip a nuestra OLT y crear una ruta. Debemos conectarnos a la OLT por telnet.

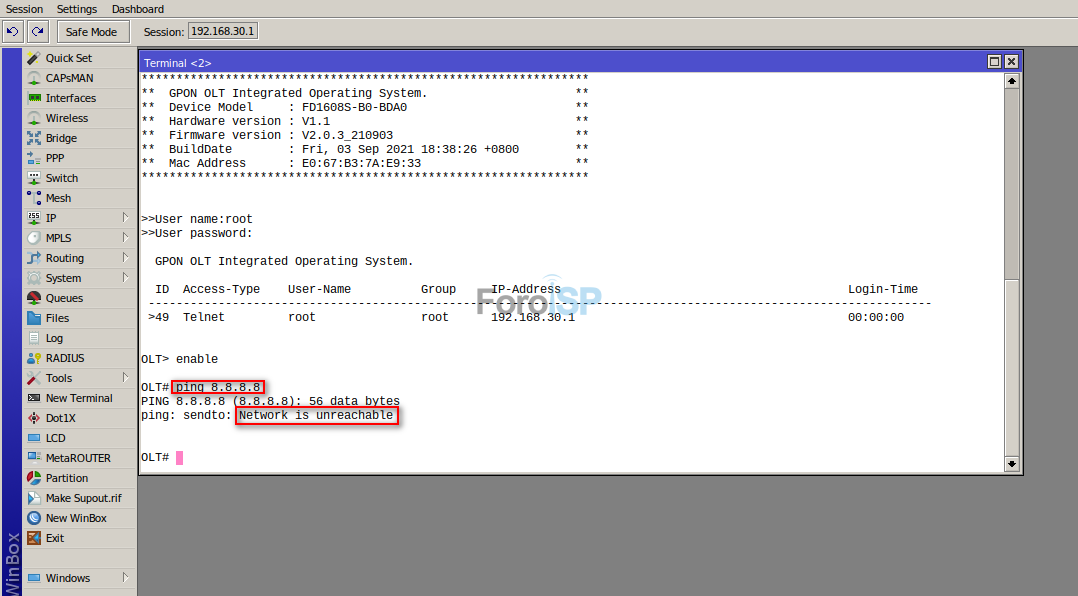

Probar salida a internet, damos ping a 8.8.8.8 desde la OLT

Archivo adjunto 1860

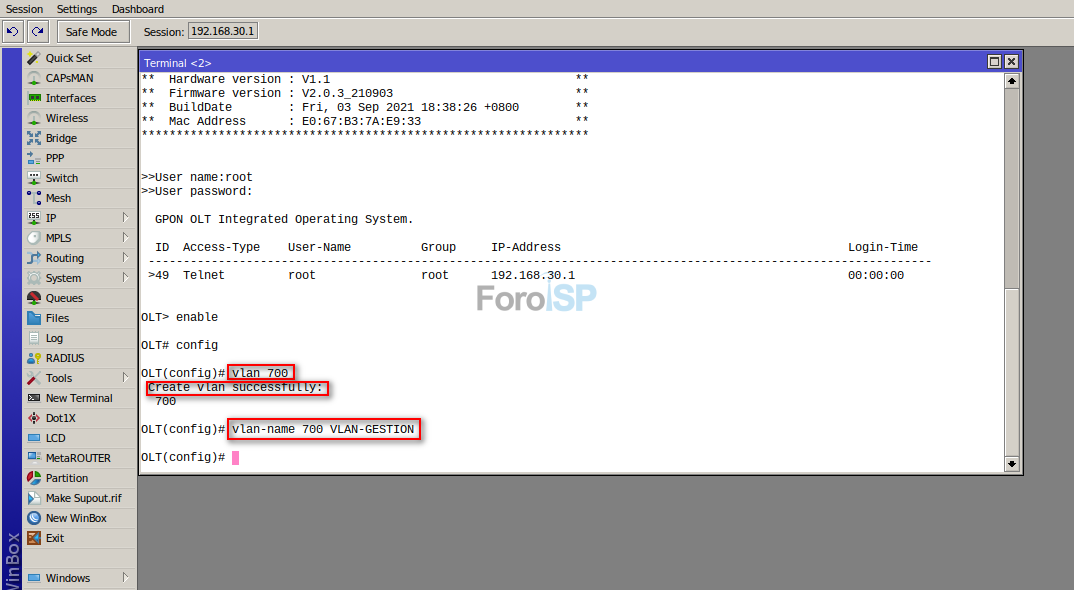

Creamos la VLAN 700 que en el Router especificamos con la red 192.168.70.0/24

OLT> enable

OLT# config

OLT(config)# vlan 700

Create vlan successfully:

700

OLT(config)# vlan-name 700 VLAN-GESTION

Archivo adjunto 1861

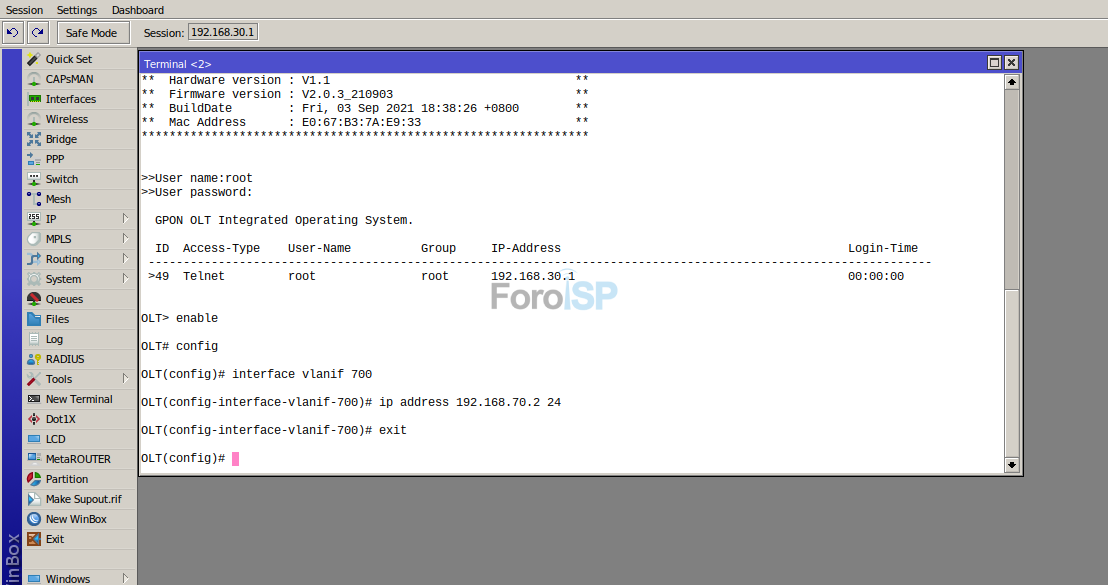

Ponemos IP a nuestra VLAN

OLT> enable

OLT# config

OLT(config)# interface vlanif 700

OLT(config-interface-vlanif-700)# ip address 192.168.70.2 24

Archivo adjunto 1875

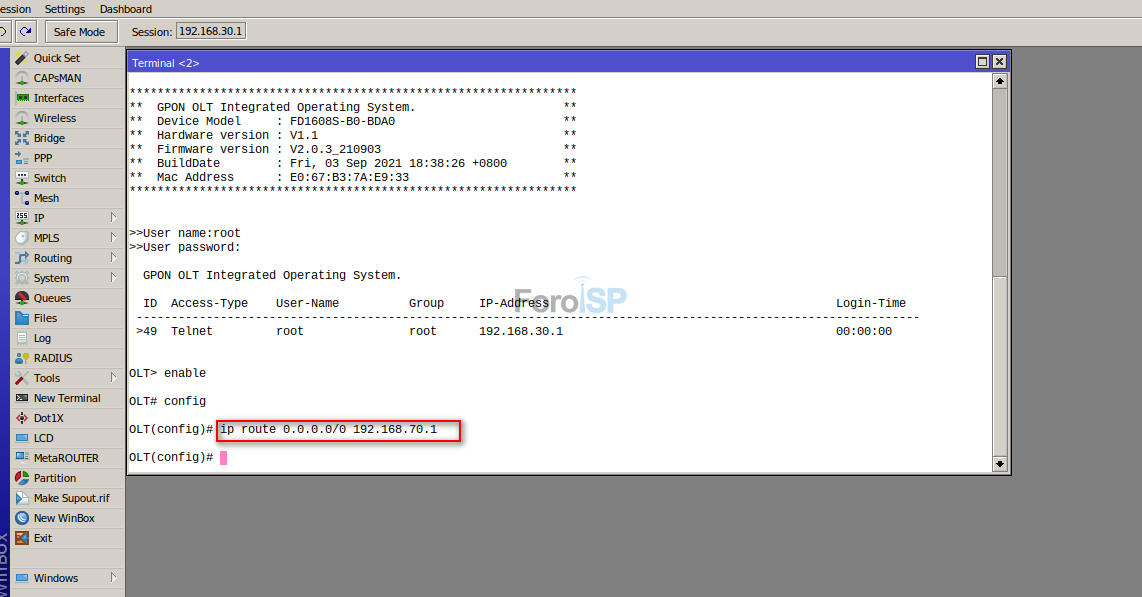

Creamos ruta hacia el gateway de nuestra red 192.168.70.0/24

OLT> enable

OLT# config

OLT(config)# ip route 0.0.0.0/0 192.168.70.1

Archivo adjunto 1876

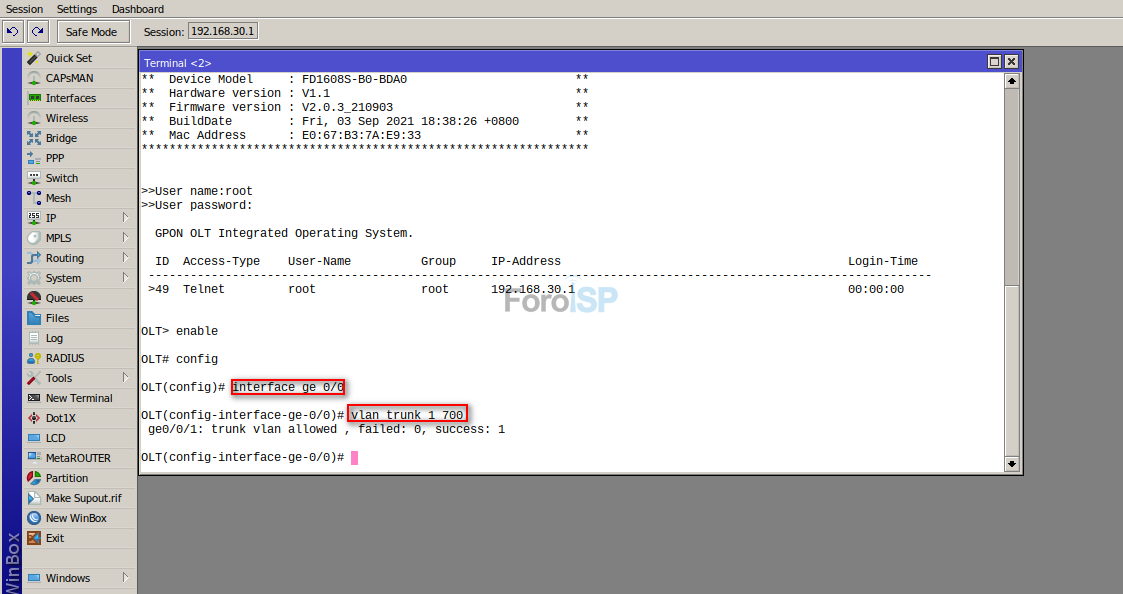

Taggeamos la VLAN al puerto Uplink 1

OLT> enable

OLT# config

OLT(config)# interface ge 0/0

OLT(config-interface-ge-0/0)# vlan trunk 1 700

ge0/0/1: trunk vlan allowed , failed: 0, success: 1

Archivo adjunto 1877

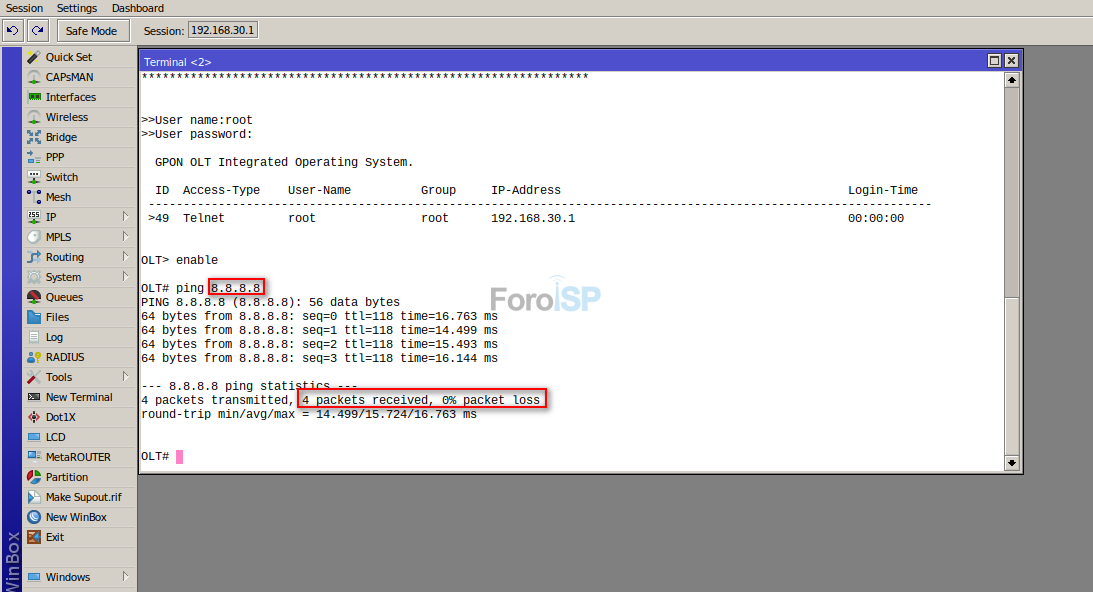

Probamos dando ping

Archivo adjunto 1866

Autorizar ONU

Una vez realizado los pasos anteriores podemos Autorizar una ONU, en esta parte se explicara como realizar las configuraciones necesarias para autorizar y dar servicio de internet a una ONU C-Data.


Para que la OLT autorice Onus de forma automática, siga los siguientes pasos (Este manual es solo un ejemplo para ello):

1. Cambiar el modo de autorización
2. Crear Traffic Profile
3. Crear VLAN
4. Verificar configuración del Service Port
5. Configurar DBA Profile
6. Configurar Line Profile
7. Configurar Service Profile
8. Configurar reglas ONU Policy Auth
9. Autorizar la ONU
10. Configurar Service Port de la ONU

Nota

Para ingresar a la Interfaz es necesario que este conectada a la red del router y poder alcanzar la IP 192.168.30.70.

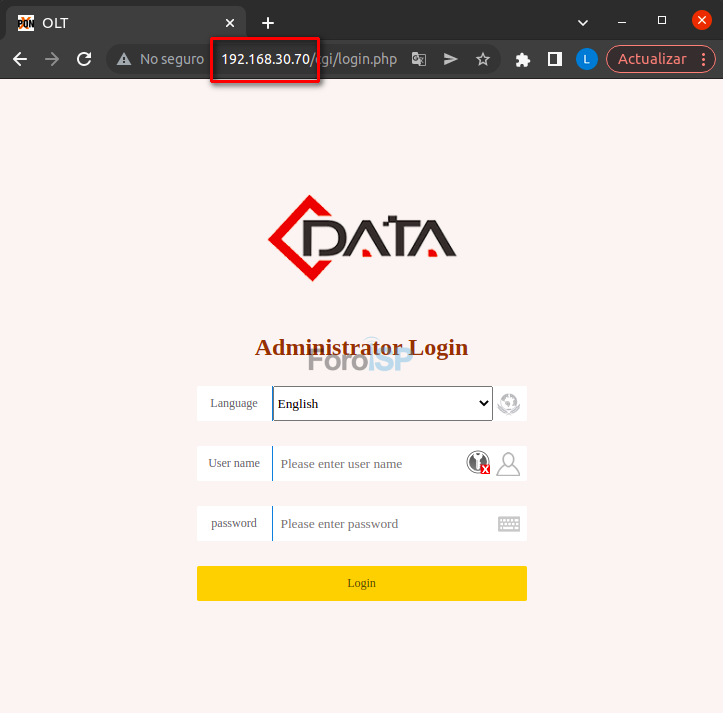

Abrimos un navegador e ingresamos a la IP de la OLT, los accesos son los mismos con los que entramos por telnet.

Archivo adjunto 1867

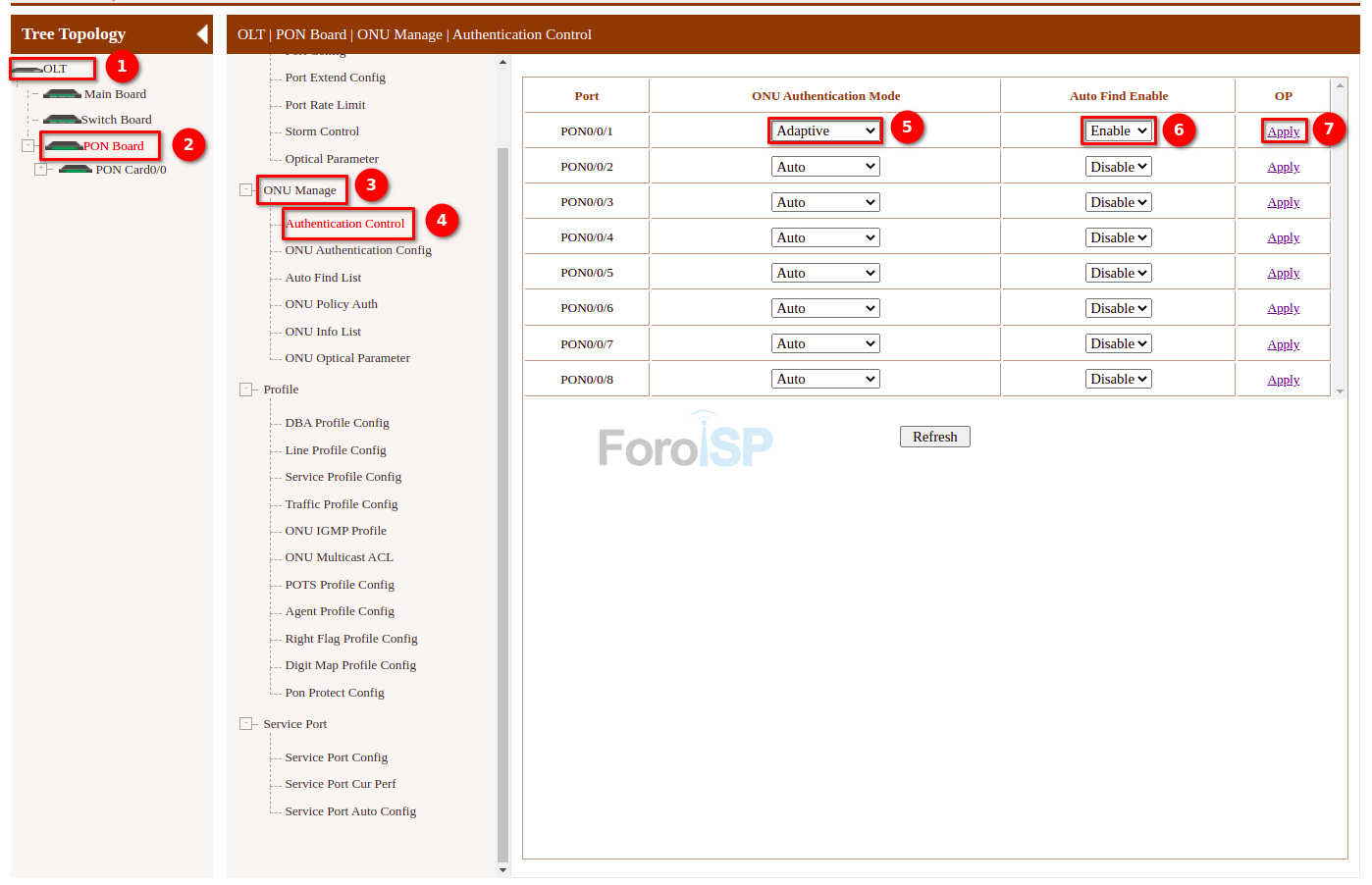

1 Cambiar el modo de autorización
Una vez haya iniciado sesión en la OLT, esta tiene configurado el modo de autorización "Auto" y la función Auto Find "Disable", vamos a editar esta información para el puerto PON correspondiente, en este caso usaremos el 1. Colóquese en:

OLT | PON Board | ONU Manage | Authentication Control

Archivo adjunto 1844

2 Crear Traffic Profile

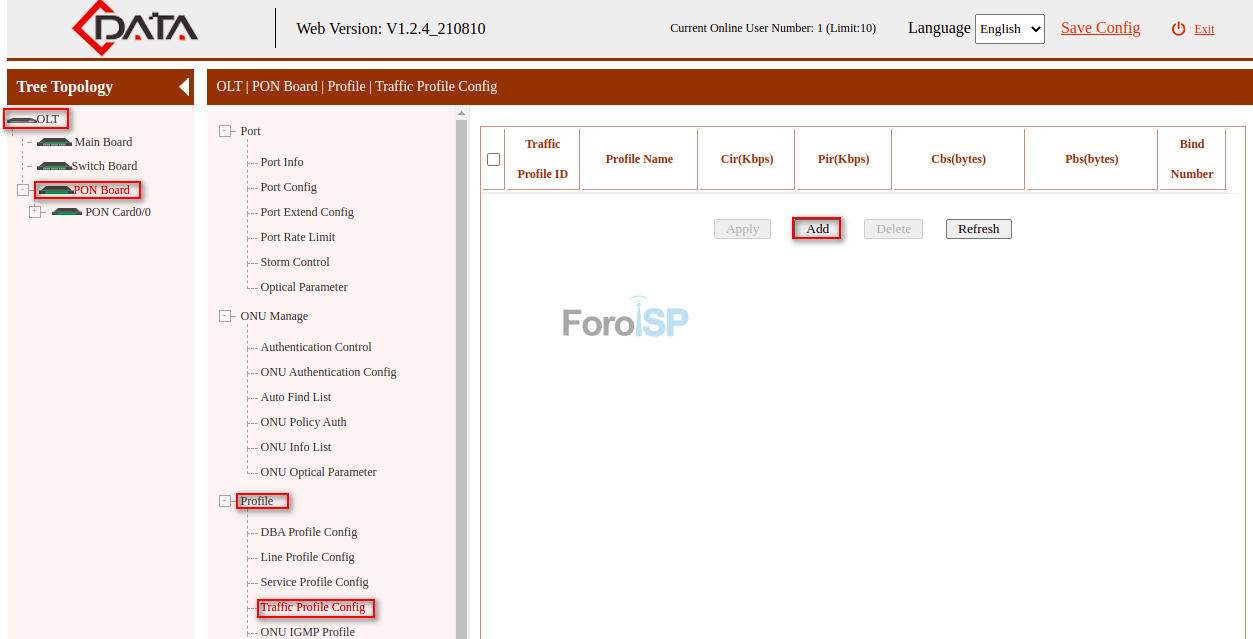

El siguiente paso sera crear un Traffic Profile con nombre 100M. Colóquese en:

OLT | PON Board | Profile | Traffic Profile Config


Archivo adjunto 1868

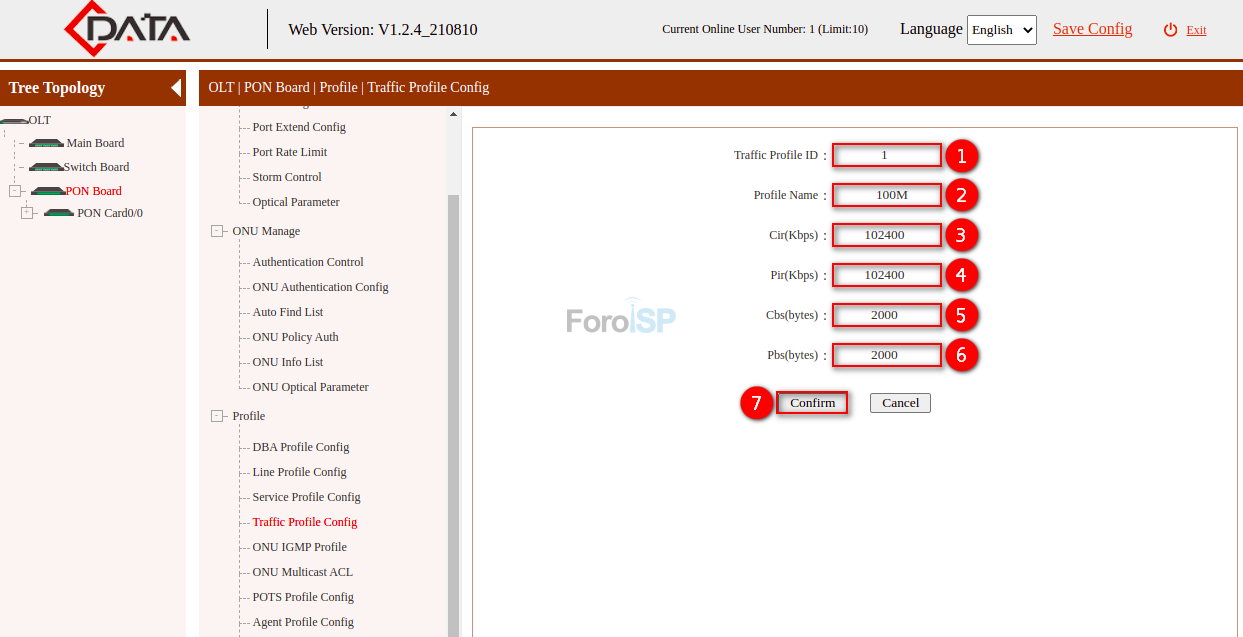

Y agregue el nuevo registro

Archivo adjunto 1869

1. Traffic Profile ID: 1, este no puede ser 0
2. Profile Name: Puede escoger el nombre de su preferencia
3. Cir (Kbps): Velocidad mínima
4. Pir (Kbps): Tasa máxima por un tiempo determinado
5. Cbs (Kbps): Tamaño máximo de la ráfaga del CIR
6. Pbs (Kbps): Tamaño máximo de la ráfaga del PIR

3 Crear VLAN

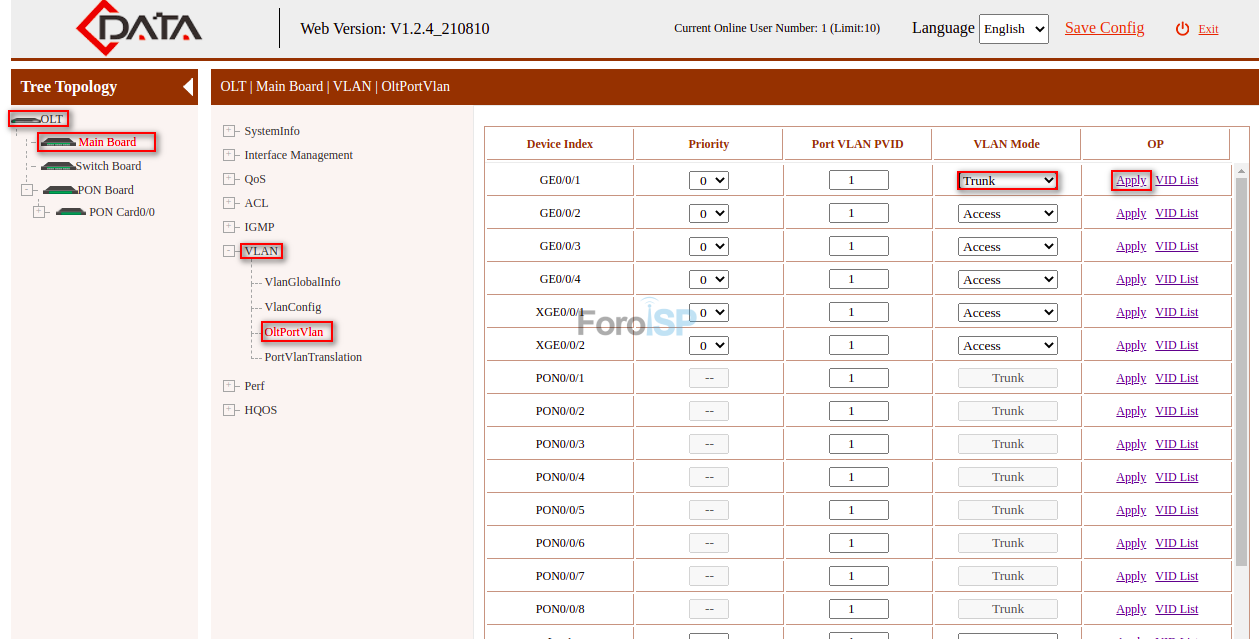

Antes de crear la VLAN, modifique el modo de VLAN a Trunk del puerto Uplink correspondiente, este caso se uso el 1. Colóquese en:

OLT | Main Board | VLAN | OltPortVlan

Archivo adjunto 1870

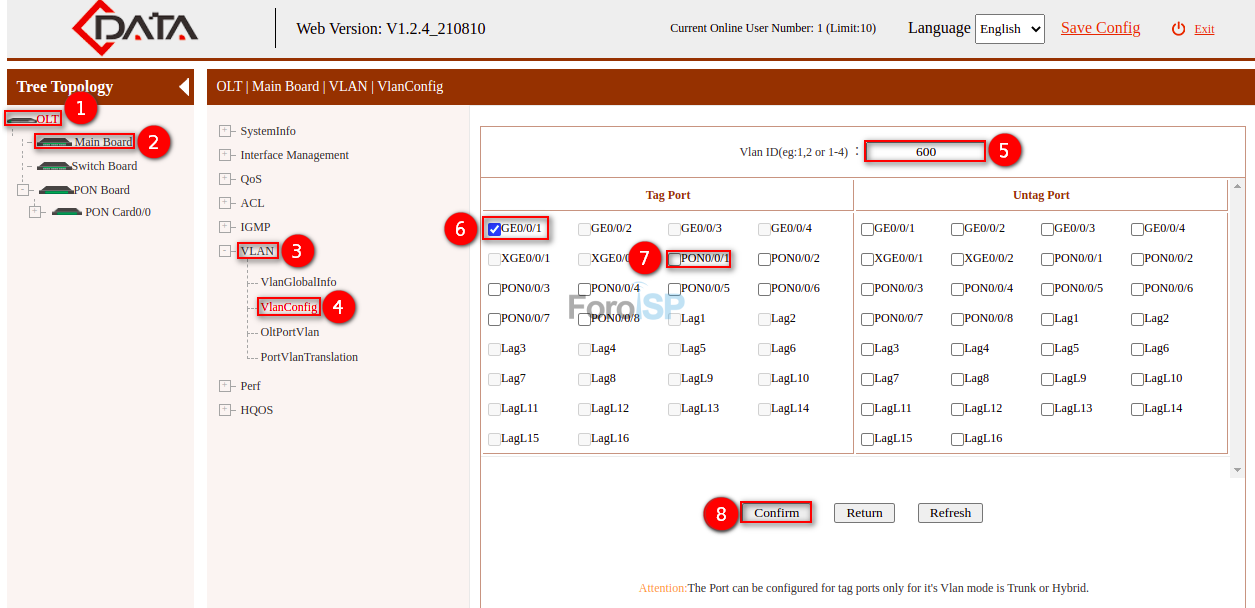

Para entonces crear la VLAN 600 y darle tag al puerto uplink 1 y Pon 1, que es donde nuestra ONU esta conectada, en:

OLT | Main Board | VLAN | VlanConfig

Archivo adjunto 1871

4 ​ Verificar configuración del Service Port

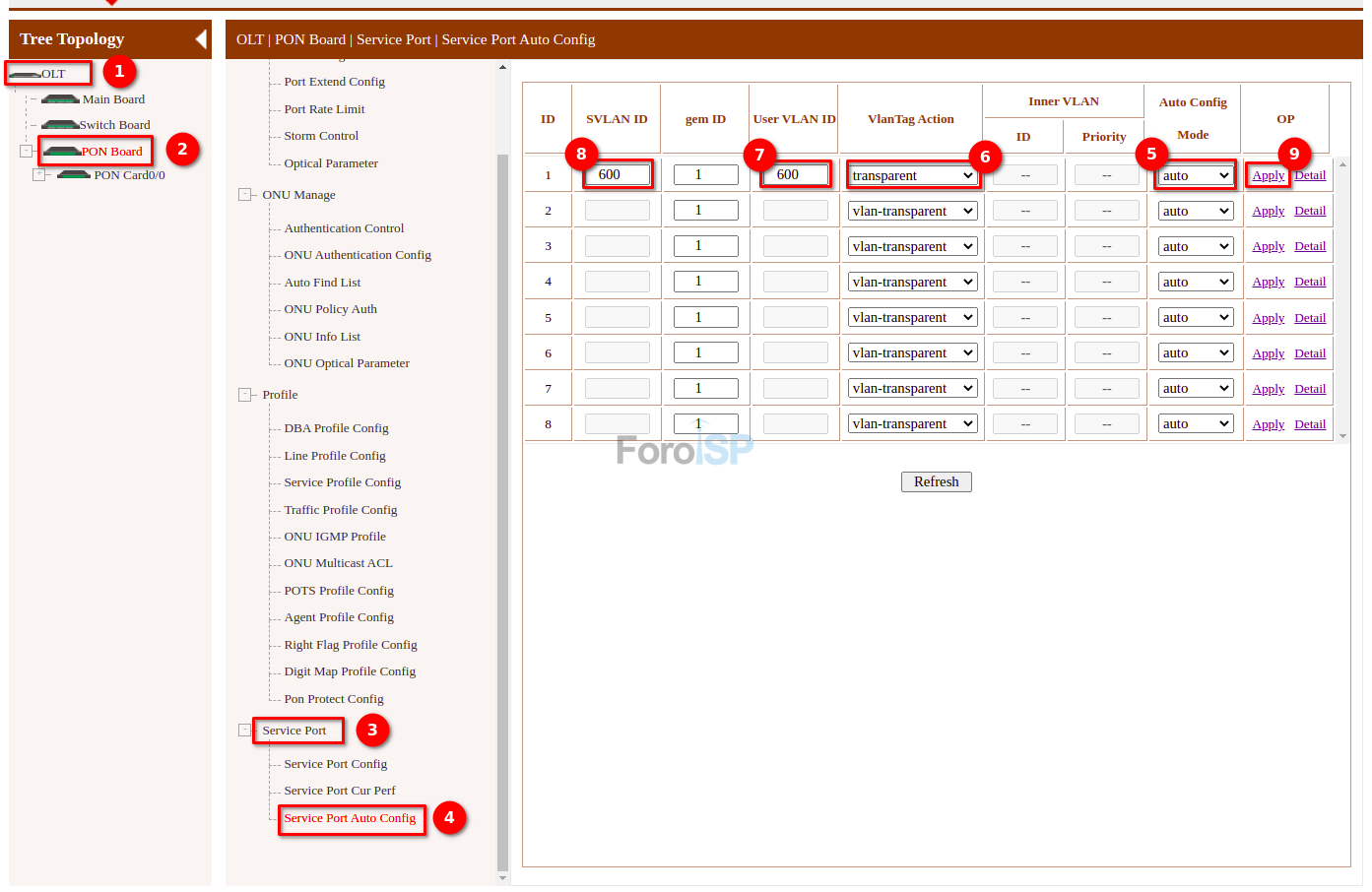

Por defecto la OLT al autorizar una ONU le crea un Service Port automáticamente esto es debido a la configuración que tiene, si se quiere comprobar esta información colóquese en:

OLT | PON Board | Service Port | Service Port Auto Config

Para este ejemplo vamos a usar la siguiente configuración

Nota

La SVLAN y User VLAN serán las mismas. Aquí colocaremos la vlan creada anteriormente en este manual

Archivo adjunto 1878

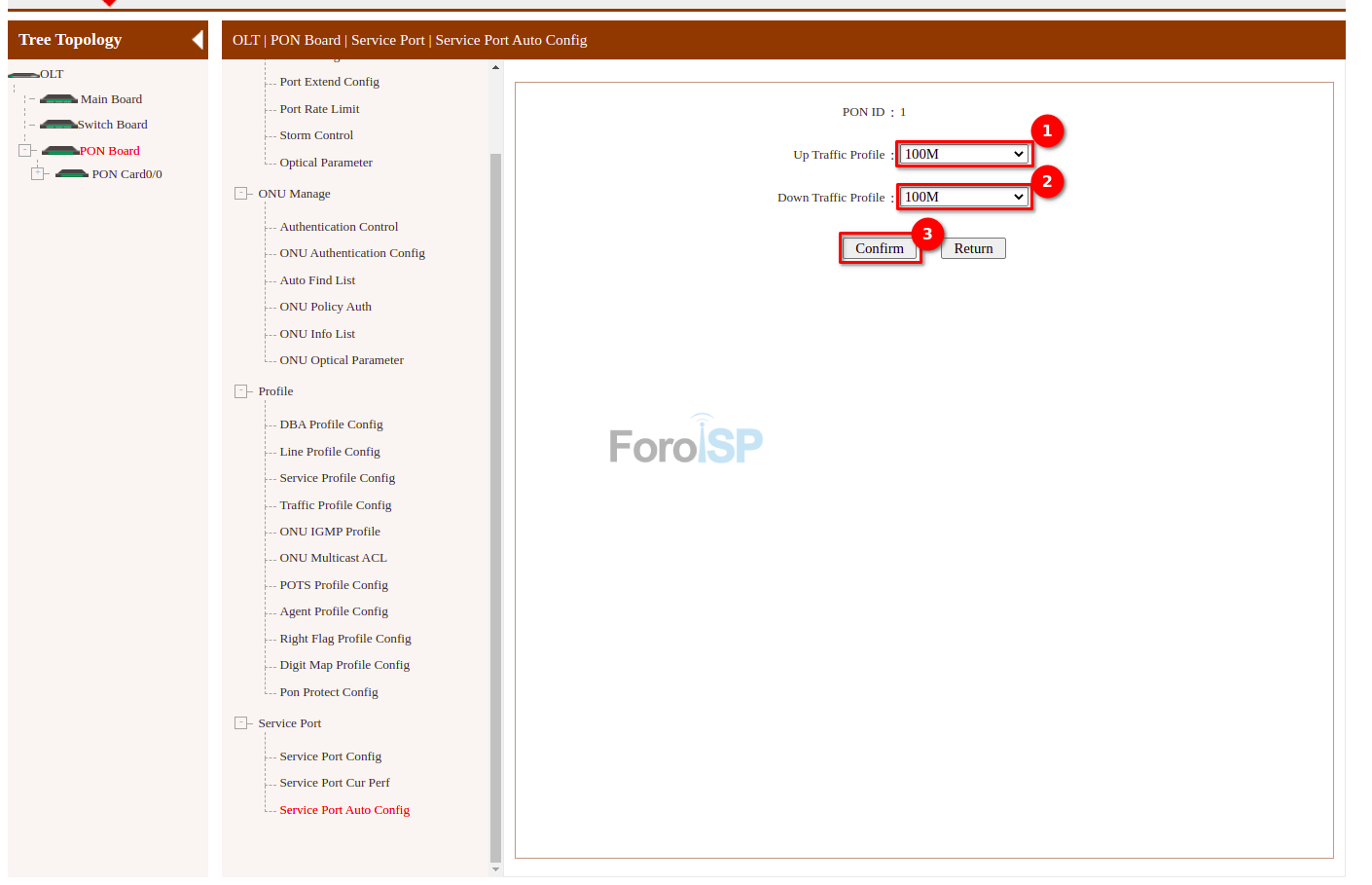

En esta configuración vamos a agregar el Traffic Profile de Upstream y el Traffic Profile de Downstream, para esto de click en el boton con el nombre "Detail" y seleccione alguna opción

Archivo adjunto 1879

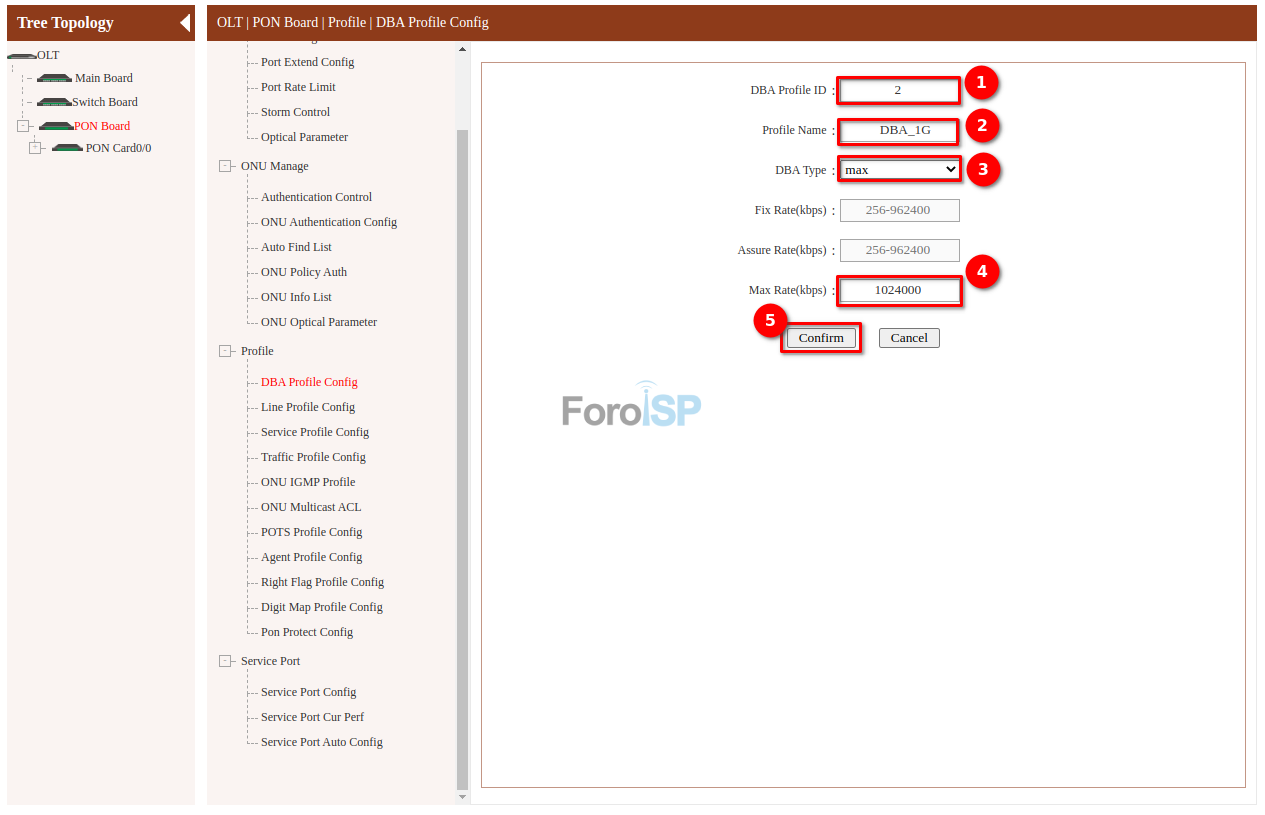

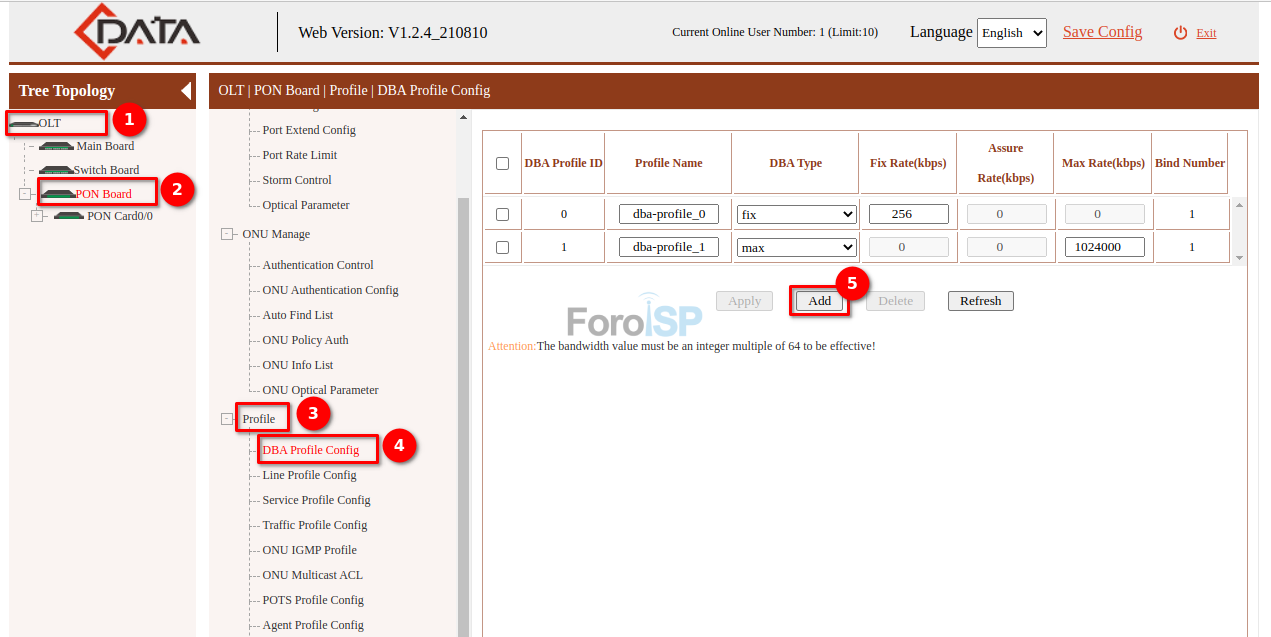

5 ​Crear DBA Profile

Ahora, es necesario crear un DBA Profile, para este ejemplo será de 1024000 (1G). LA OLT cuenta ya con 2 DBA Profile así que la OLT nos colocara el ID 2. Colóquese en:

OLT | PON Board | Profile | DBA Profile Config

Si desea consultar mas información sobre este tema puede consultar el siguiente enlace: Crear DBA Profile

Archivo adjunto 1880


Archivo adjunto 1881

• Profile Name: Puede elegir el nombre de su necesidad
• DBA Type: Max, para este ejemplo
• Max Rate(kbps): Velocidad

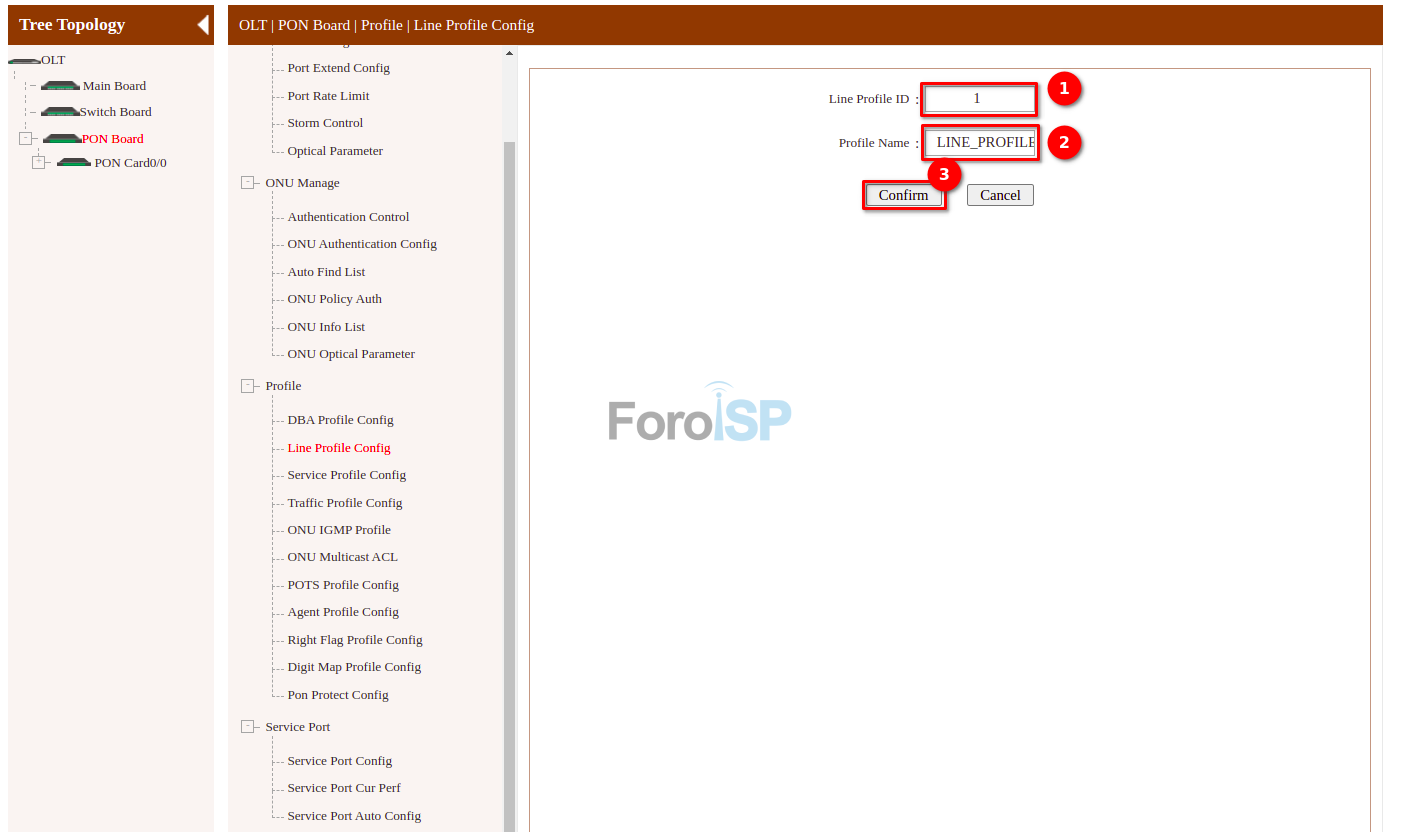

6 ​Crear Line Profile

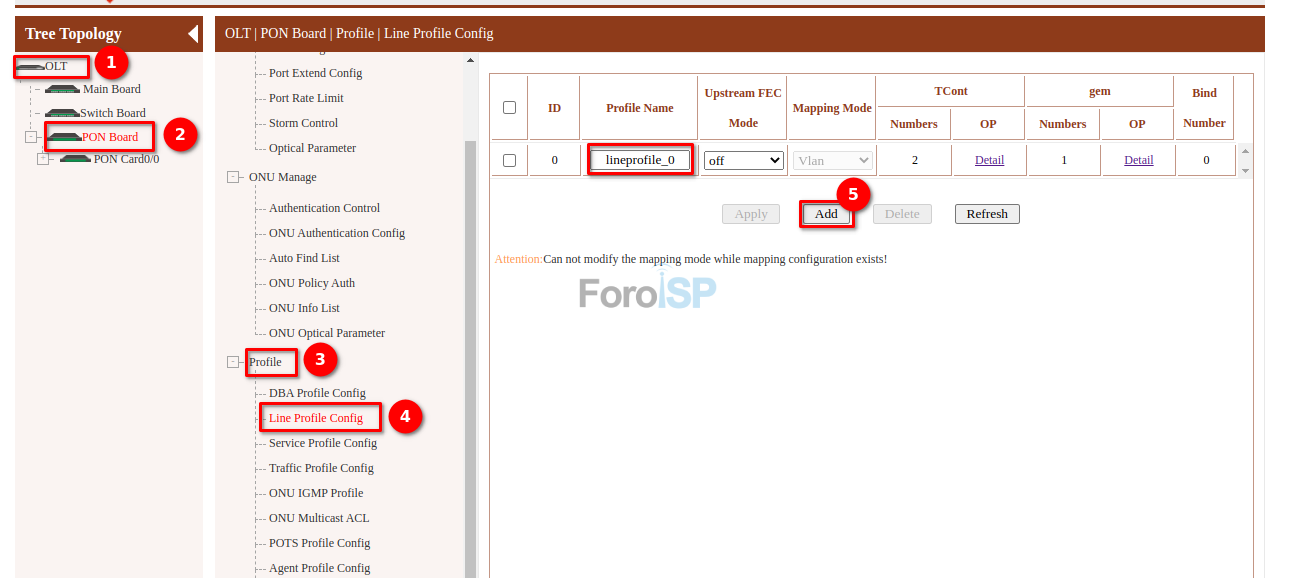

La OLT ya cuenta con un Line Profile creado, así que nosotros usaremos el ID 1. Colóquese en:

OLT | PON Board | Profile | Line Profile Config

Si desea consultar mas información sobre este tema puede consultar el siguiente enlace: Crear Line Profile

Archivo adjunto 1882

Archivo adjunto 1883

• Profile Name: Puede escoger el nombre que este a sus necesidades

Al crear el Line Profile debemos configurar los tcont y gem correspondientes. En la imagen se muestra el listado de los Line Profile en la OLT, esta ya cuenta con un registro por default por el momento podemos evitar su uso. En cuanto a la información recién creada mostrada en la imagen anterior, para este ejemplo fue:

• Upstream FEC Mode: off
• Mapping Mode: Vlan
• Tcont
• Gem

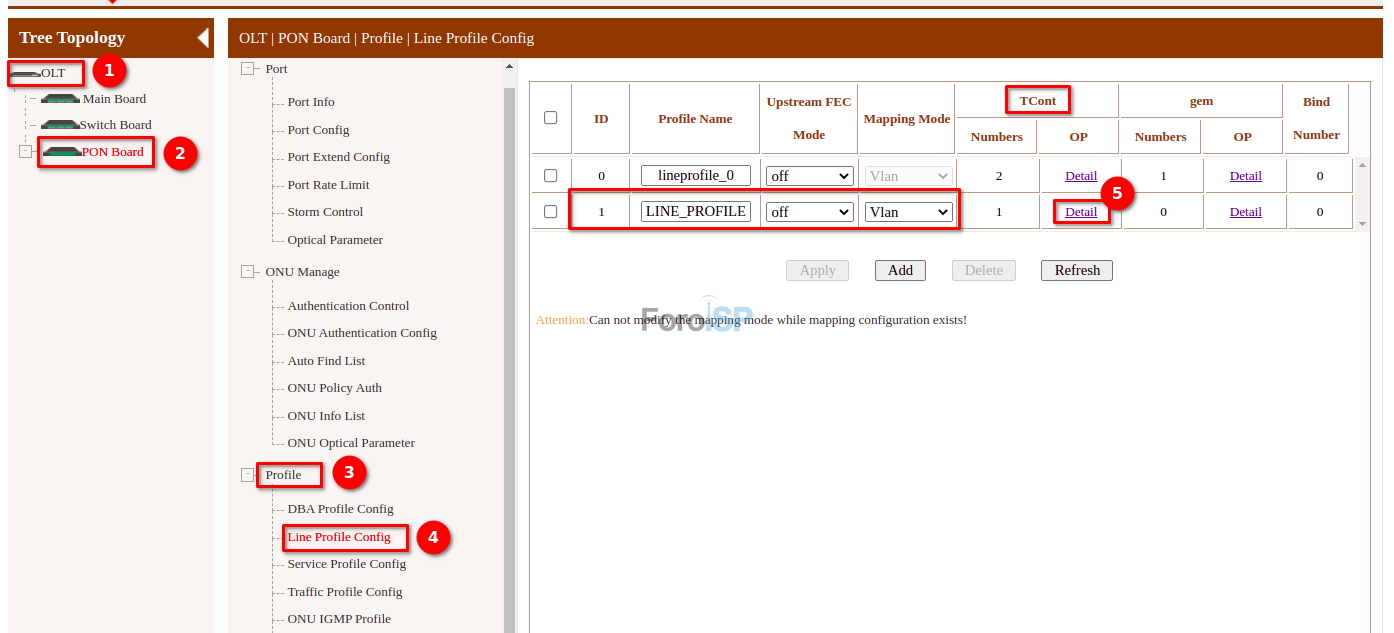

6.1 Agregar el tcont

Para crear/editar tcont de click en "Detail" de la columna Tcont

Archivo adjunto 1884

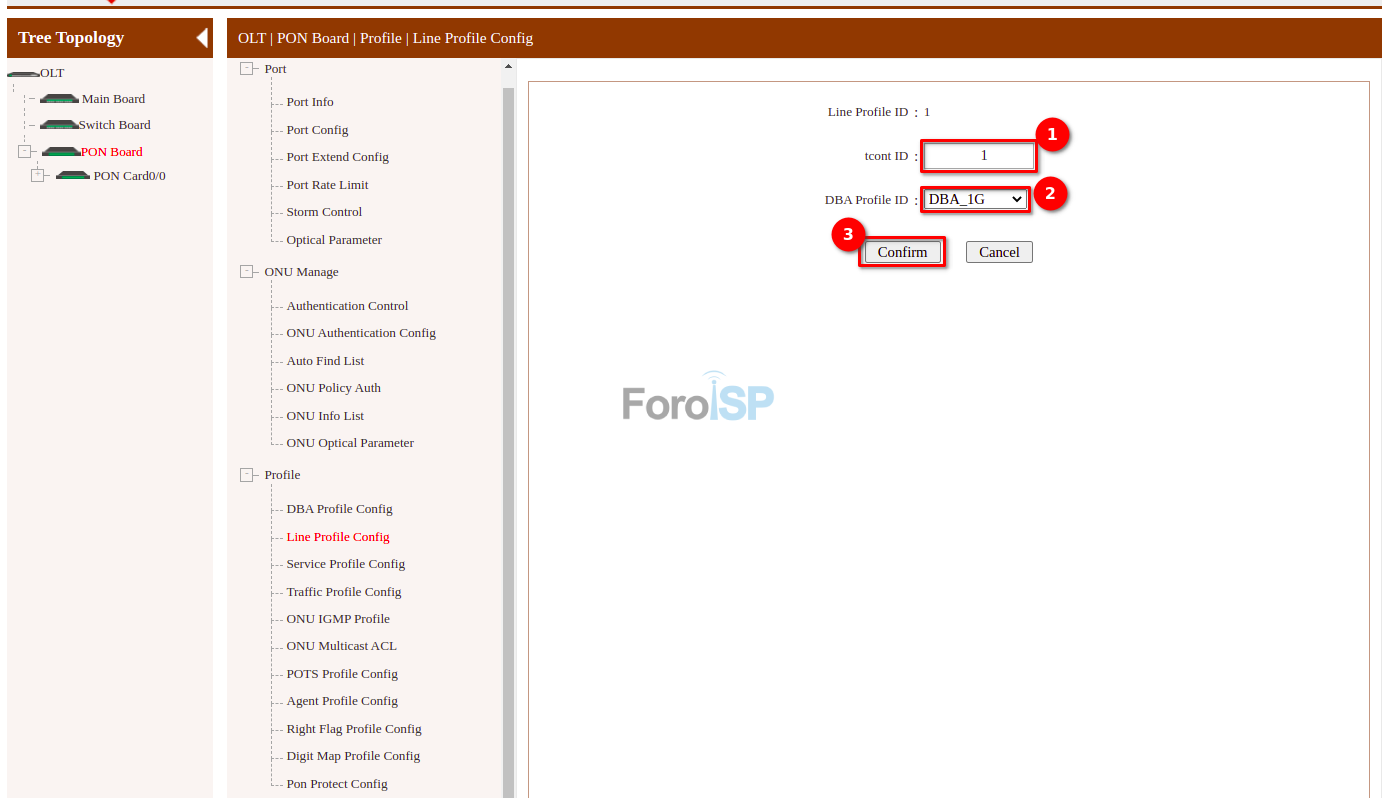

Y agregue el tcont

Archivo adjunto 1885

• DBA Profile ID: El DBA Profile creado en los pasos anteriores

6.2 Agregar el gem

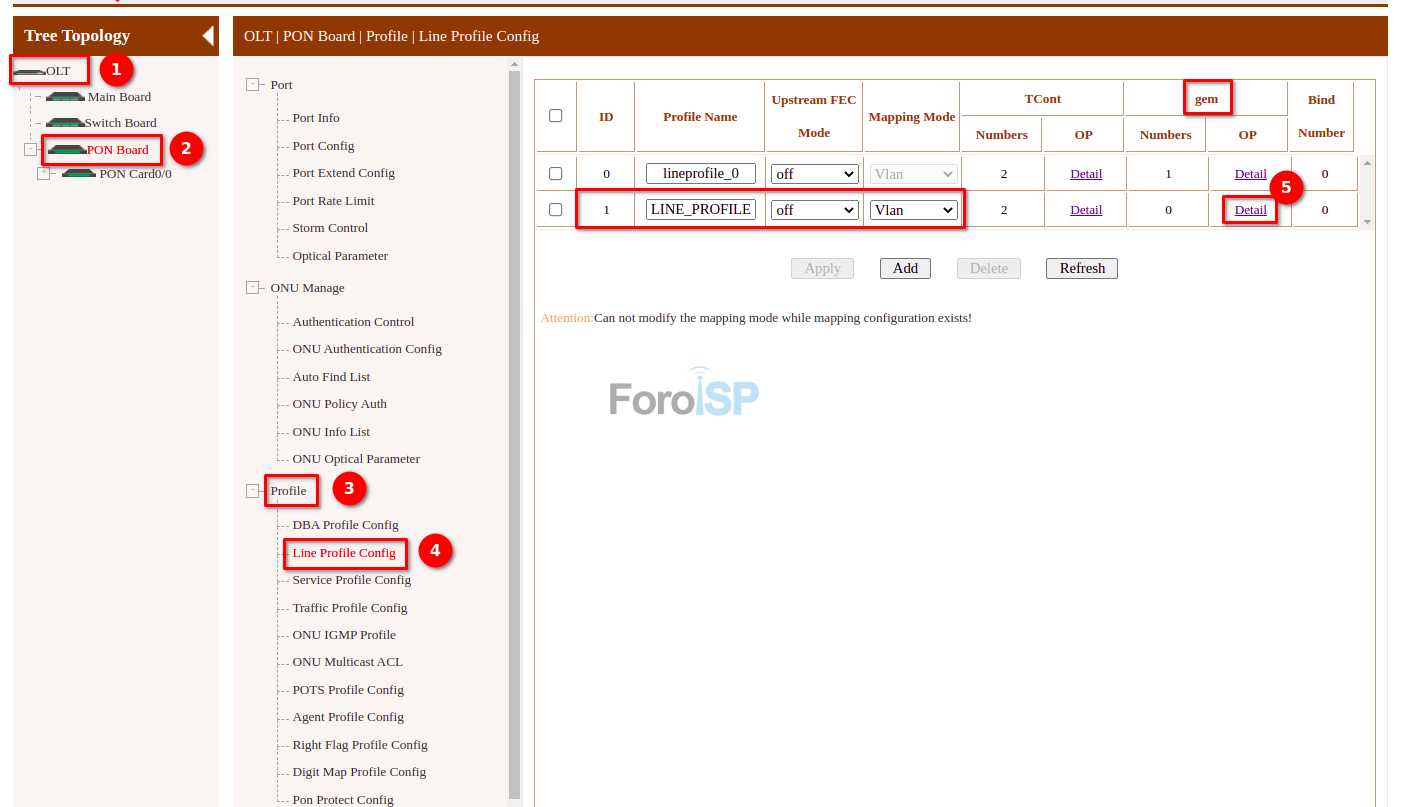

Para crear/editar de click en "Detail" de la columna Gem

Archivo adjunto 1886

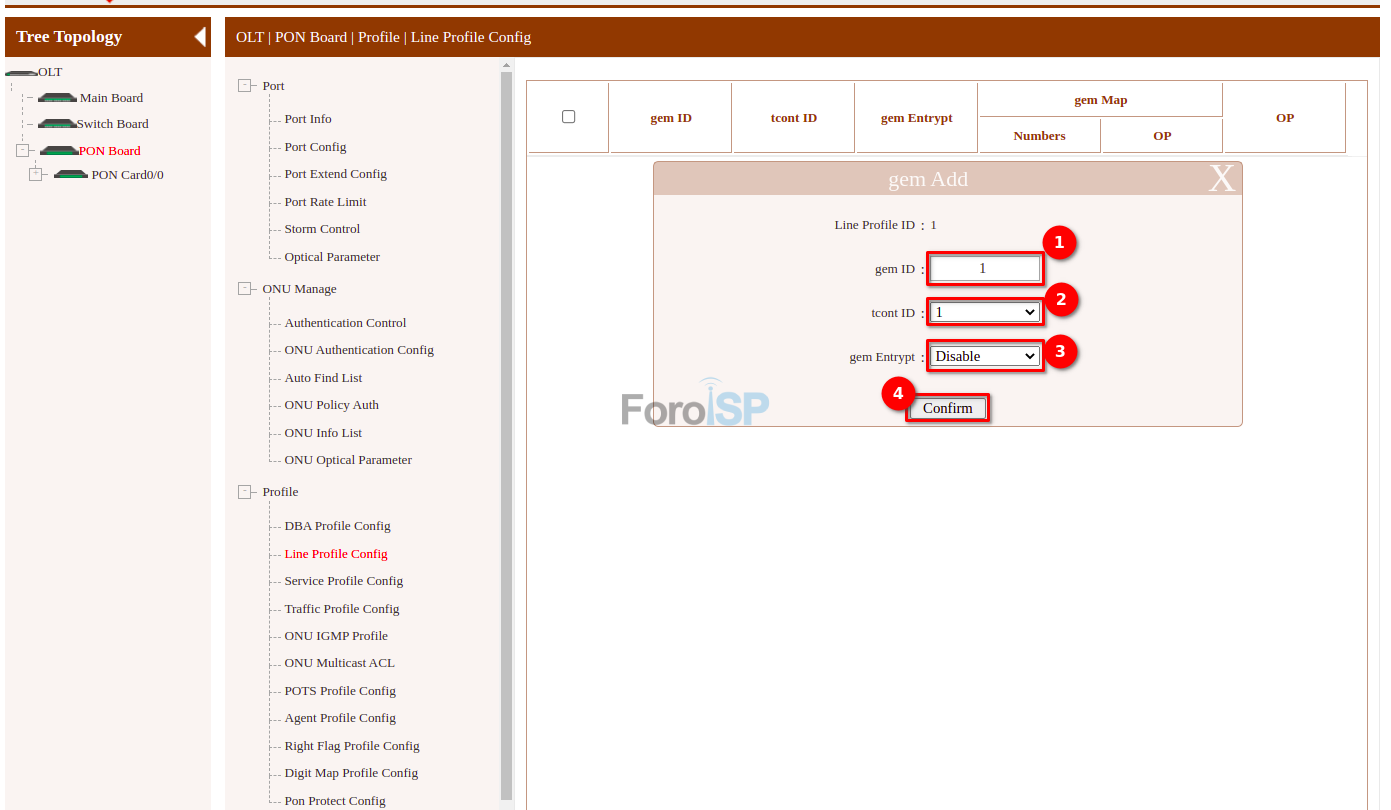

Y agregue el gem

Archivo adjunto 1887

• GEM ID: Seleccionamos el 1
• TCONT ID: Seleccionamos el tcont creado anteriormente
• GEM Entrypt: Para este ejemplo sera Disable

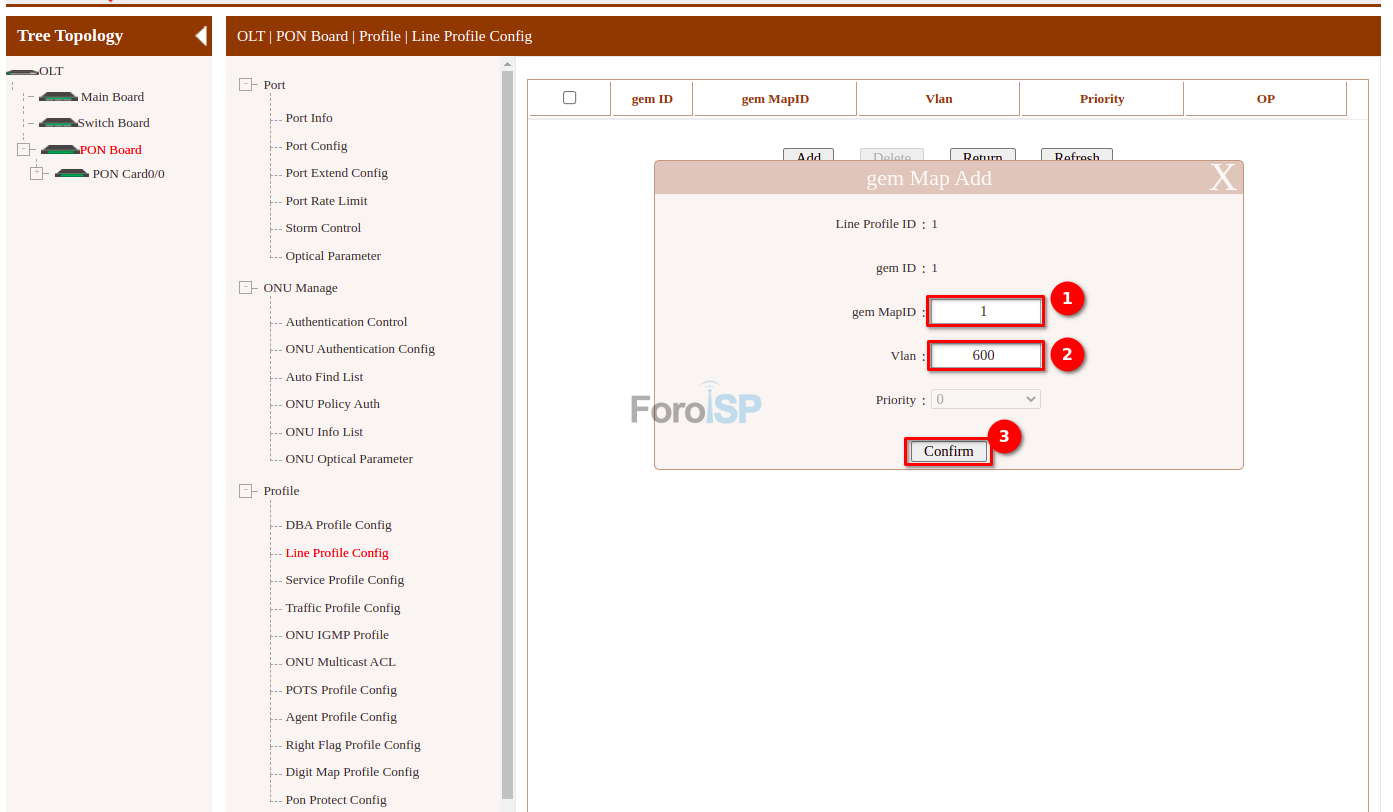

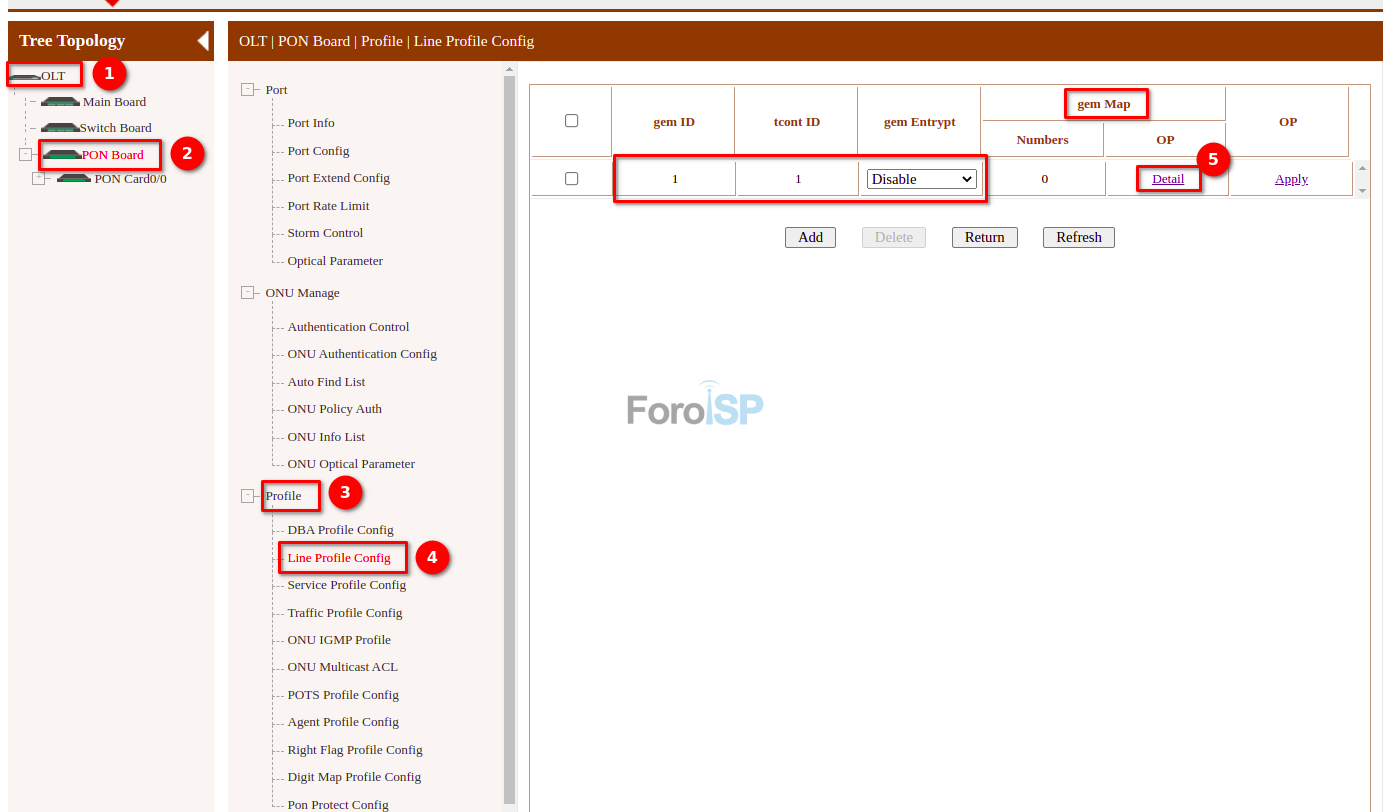

6.3 Agregar el gem Map


Al crear un gem, podemos configurar información sobre él, en nuestro caso será una VLAN. Para crear un Gem Map, colóquese en la Lista de Gem y de click en "Detail" de la columna gem Map



Archivo adjunto 1888

Y agregue el gem map

Archivo adjunto 1889

• GEM MapID: Seleccionamos el numero 1
• VLAN: La VLAN creada en los pasos anteriores

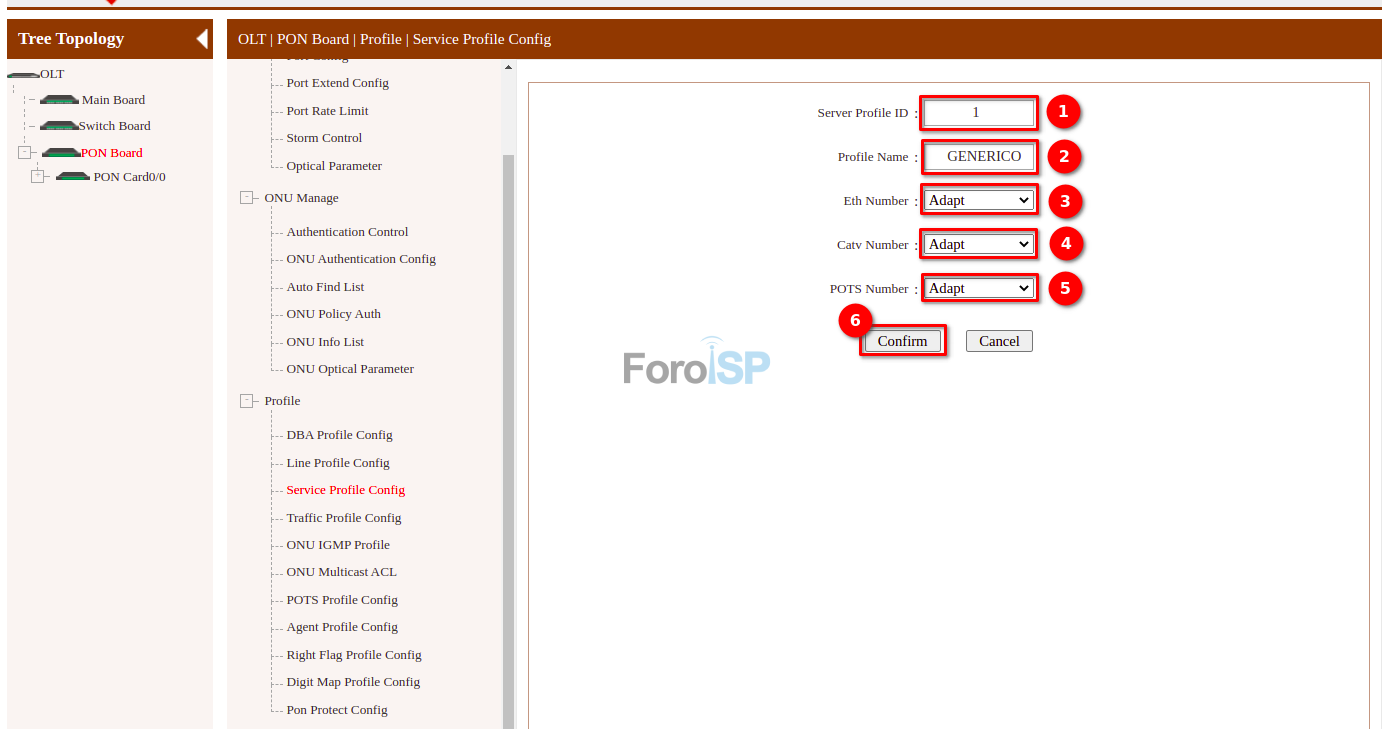

7 Agregar Service Profile

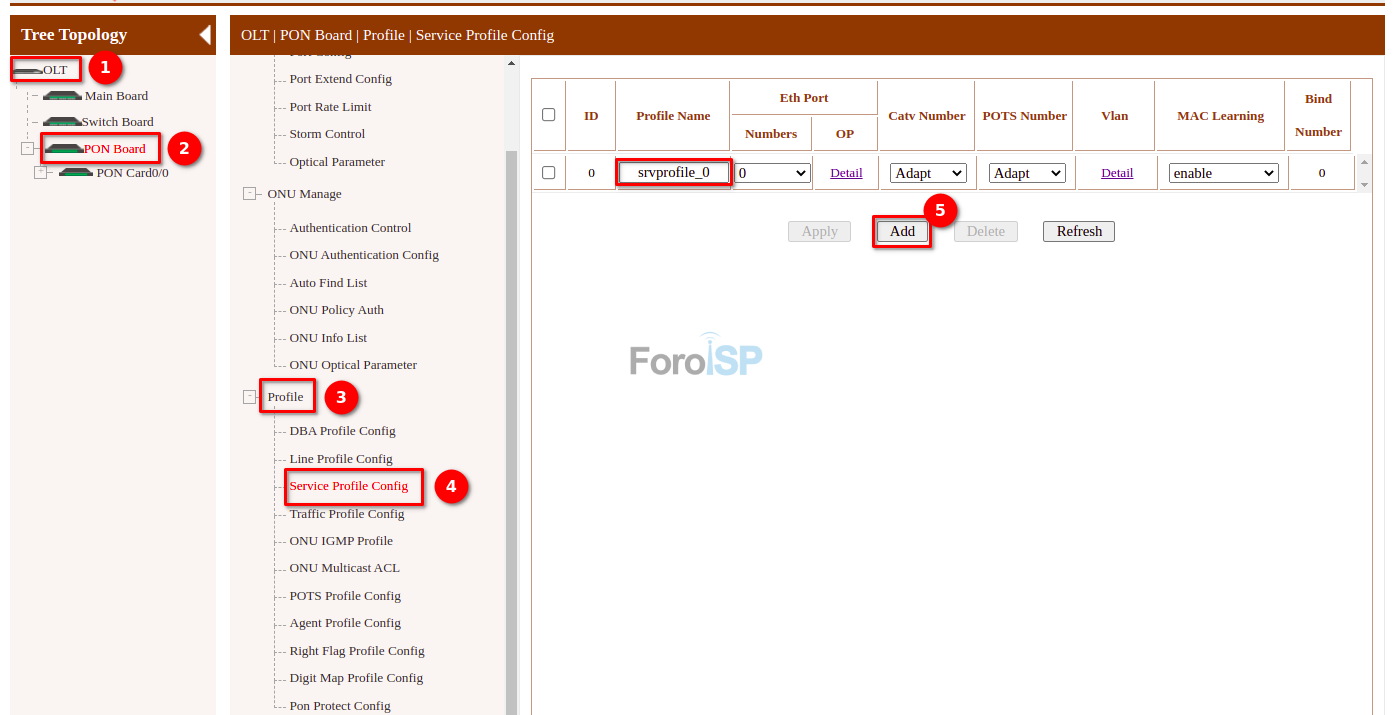

Antes de autorizar alguna ONU debemos crear nuestro Service Profile, colóquese en:

OLT | PON Board | Profile | Service Profile Config


Si desea consultar mas información sobre este tema puede consultar el siguiente enlace: Crear Service Profile

Archivo adjunto 1890

Archivo adjunto 1891

• Server Profile ID: Debido a que la OLT ya tiene registrado uno por default, usaremos el numero 1
• Profile Name: Puede usar cualquier nombre de su preferencia
• Eth Number: Puede escoger un numero en especifico o que sea Adapt.
• Catv Number: Adapt
• POTS Number: Adapt

8 Configurar reglas ONU Policy Auth

Si desea que las ONUs que se autoricen de manera automáticamente lo hagan con un Line Profile y Service Profile que no sean los predeterminados por la OLT. Colóquese en:

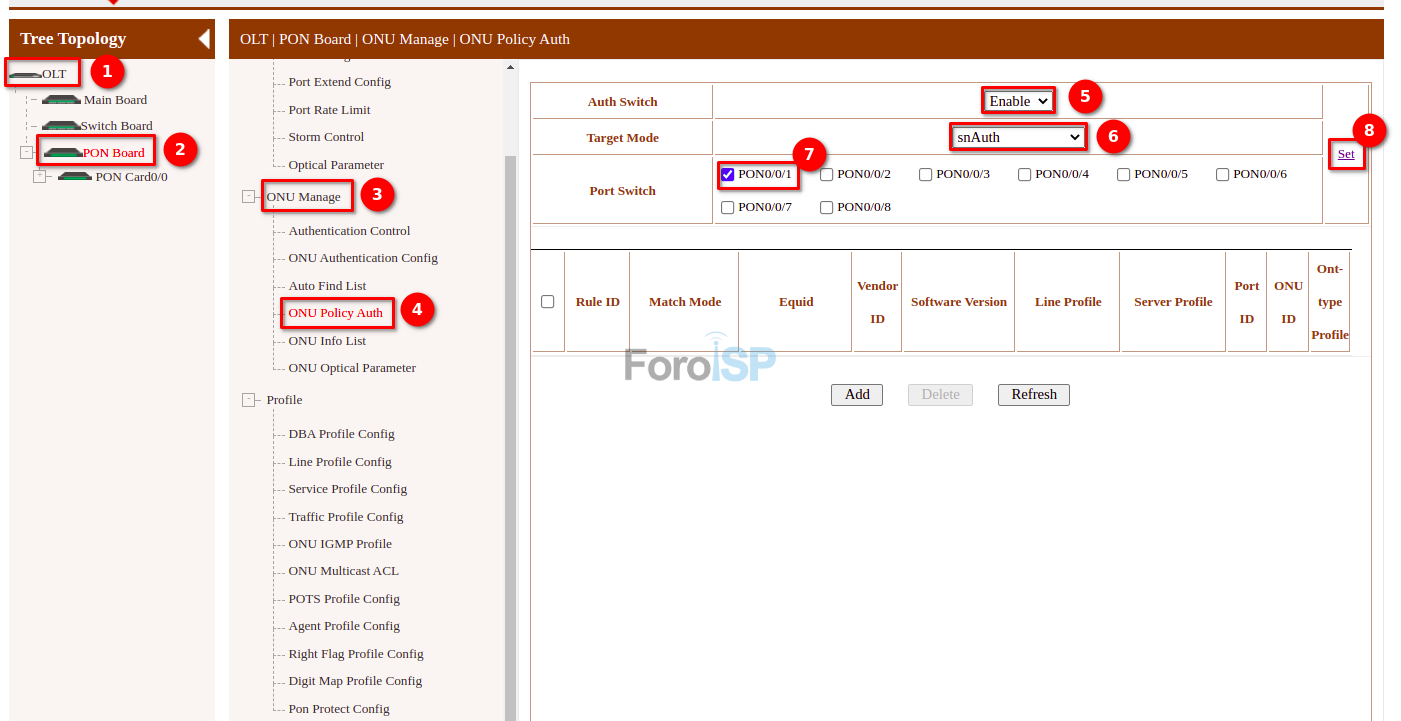

OLT | PON Board | ONU Manage | ONU Policy Auth

Añadiremos una regla de ONU Policy Auth para que sobre el puerto que seleccionemos se coloque el Line Profile y el DBA Profile que creamos.

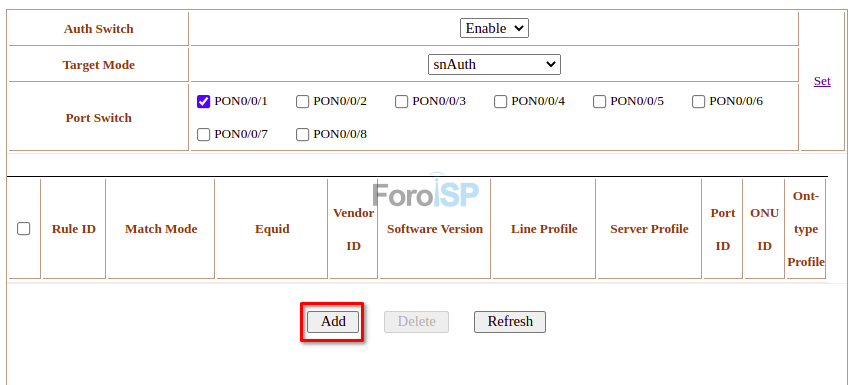

8.1.- Activar las reglas

Archivo adjunto 1894

• Auth Switch: Seleccionamos la opción Enable
• Target Mode: Seleccionamos la opción snAuth
• Port Switch: Seleccionamos el puerto donde las reglas se van estar aplicando, en este ejemplo estaremos usando pon/0/01

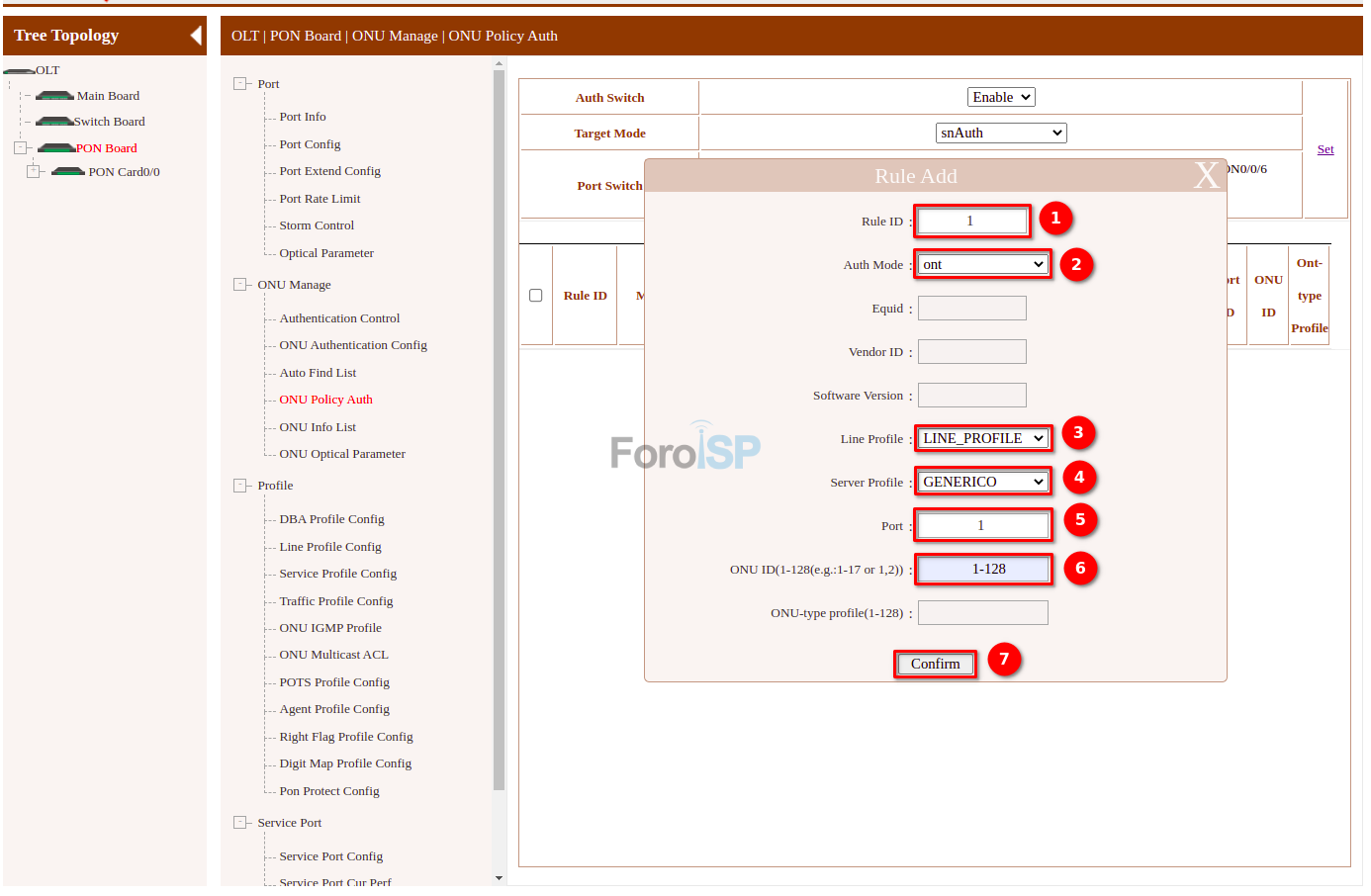

8.2.- Añadir las reglas

Archivo adjunto 1895

Archivo adjunto 1896

• Rule ID: Seleccionamos el ID 1
• Auth Mode: En este ejemplo seleccionamos la opción ont
• Line Profile: Seleccionamos el creado con anterioridad
• Service Profile: Seleccionamos el creado con anterioridad
• Port: Seleccionamos el puerto
• ONU ID: Podemos escribir un solo ID o todos los ID disponibles en el puerto PON como lo podemos ver en el ejemplo

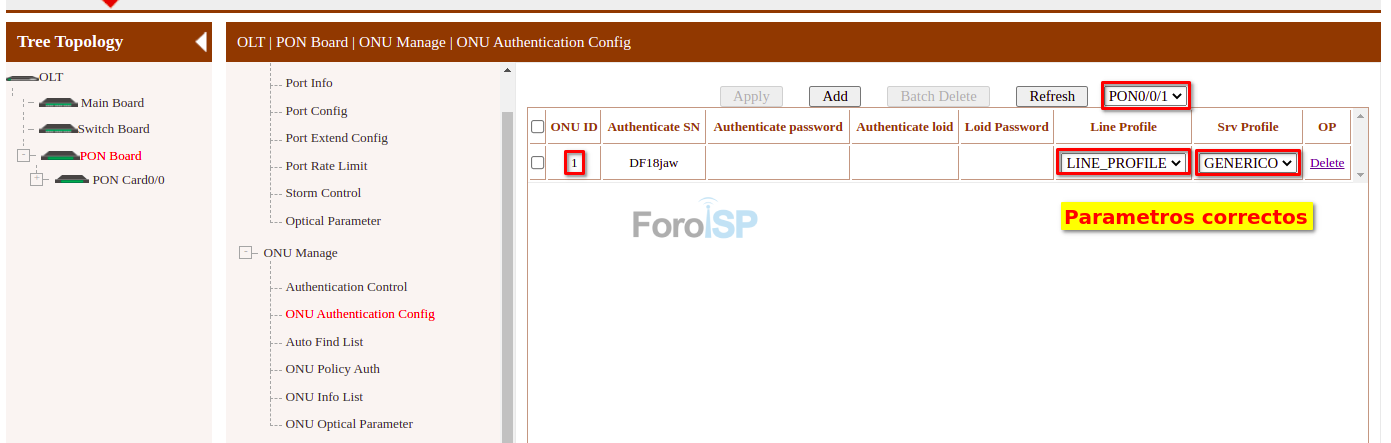

Ahora cuando conectamos una Onu veremos que esta se autenticara automáticamente con el Line Profile y DBA en la sección ONU Authentication Config.

Archivo adjunto 1897

9 Configurar ETH Port

Nota

Si desea aplicar una autorización en modo BRIDGE realice este paso

En este paso vamos a "vincular" la VLAN puerto ETH para que pase el servicio, colóquese en:

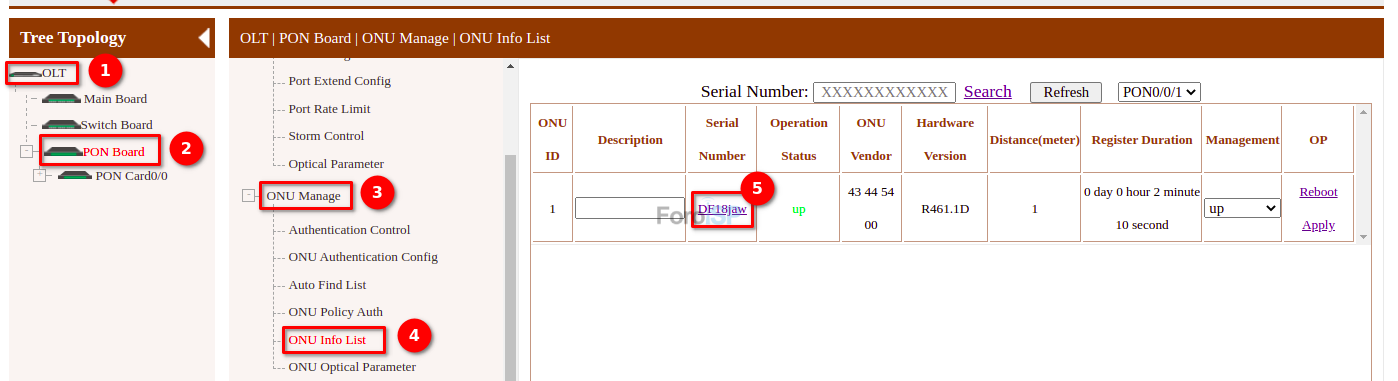

OLT | PON Board | ONU Manage | ONU Info List

Y seleccione la ONU a modificar

Archivo adjunto 1898

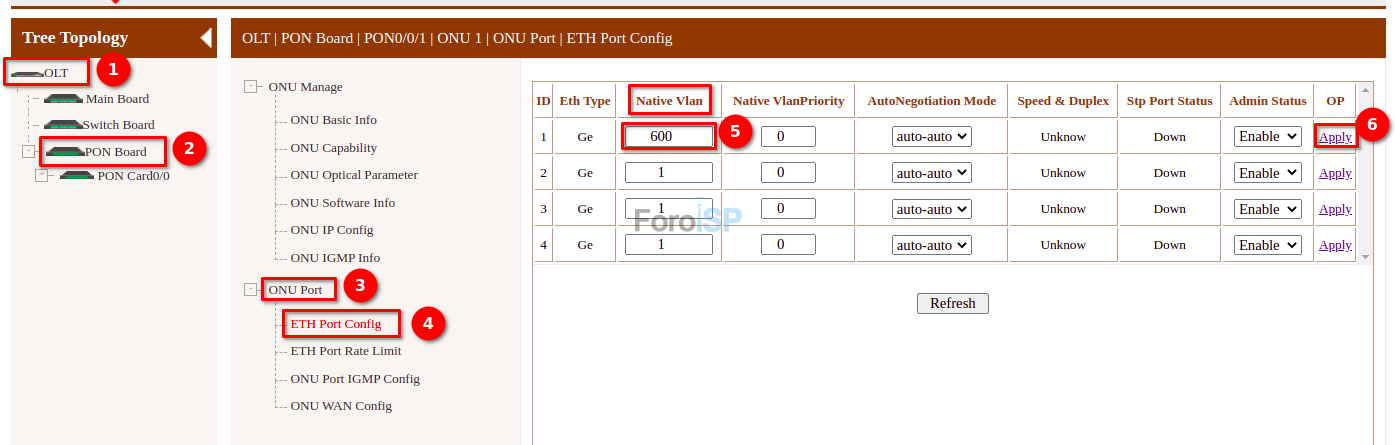

Después colóquese en:

ONU Port | ETH Port Config

Y después agregue la VLAN creada anteriormente en la columna Native VLAN

Archivo adjunto 1899
