Configuración IPTV usando Multicast en OLT Huawei
CONFIGURAR SERVICIO DE IPTV

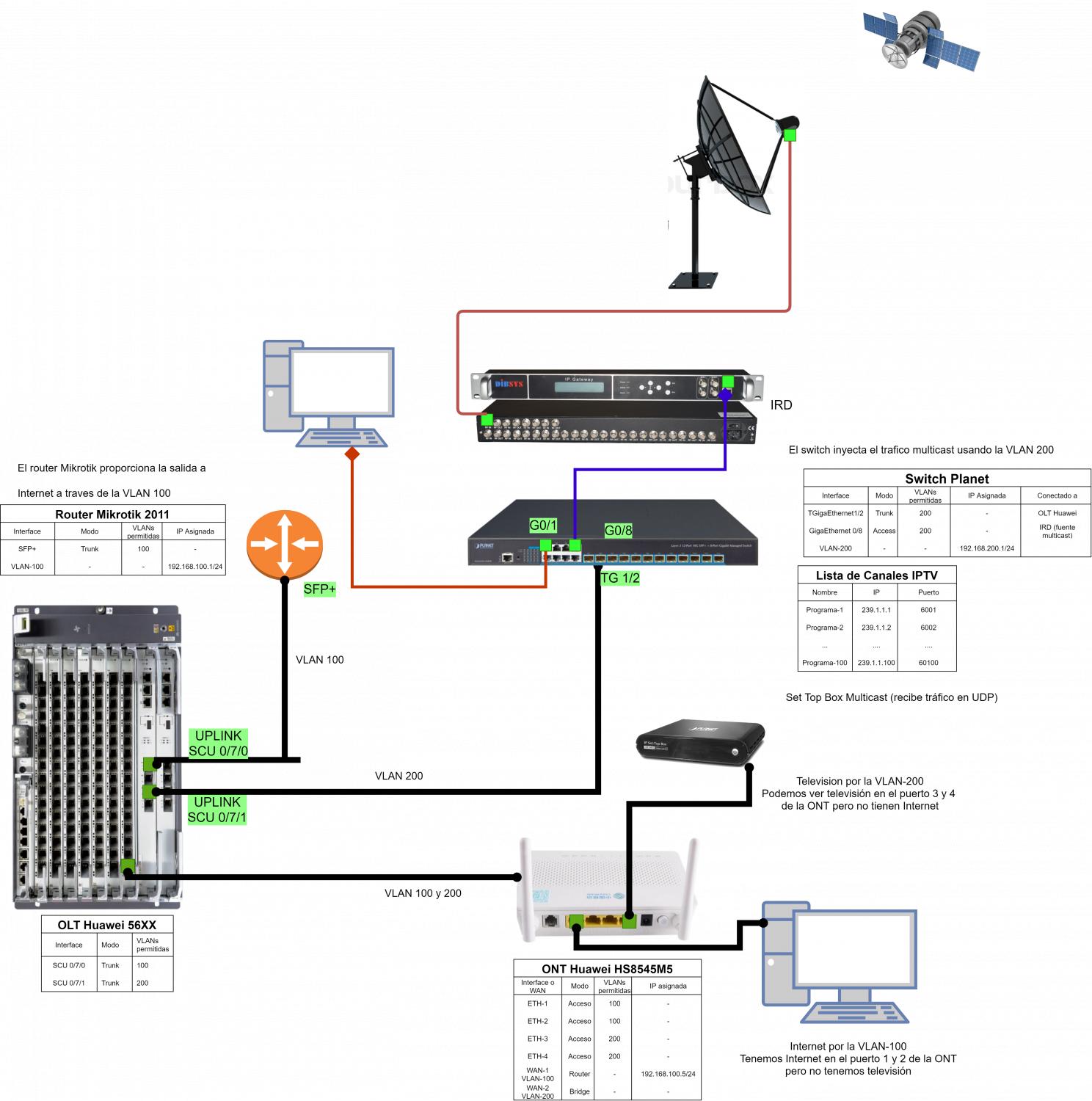

Para este manual se asume que ya tenemos:
- Una OLT Huawei configurada para dar servicio de internet
- Una VLAN que brinde servicio de Internet, añadida a su correspondiente Uplink
- Lista de IPs multicast y sus puertos

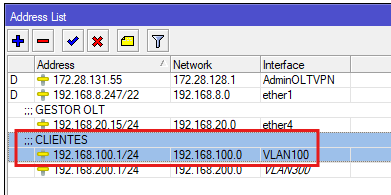

Archivo adjunto 1958
2. Autorizar una ONT con servicio de Internet
Podemos autorizar la ONT manualmente en nuestra OLT o bien usar un servicio de terceros como AdminOLT.
https://soporte1.adminolt.com/docume...torizar-onu-9/

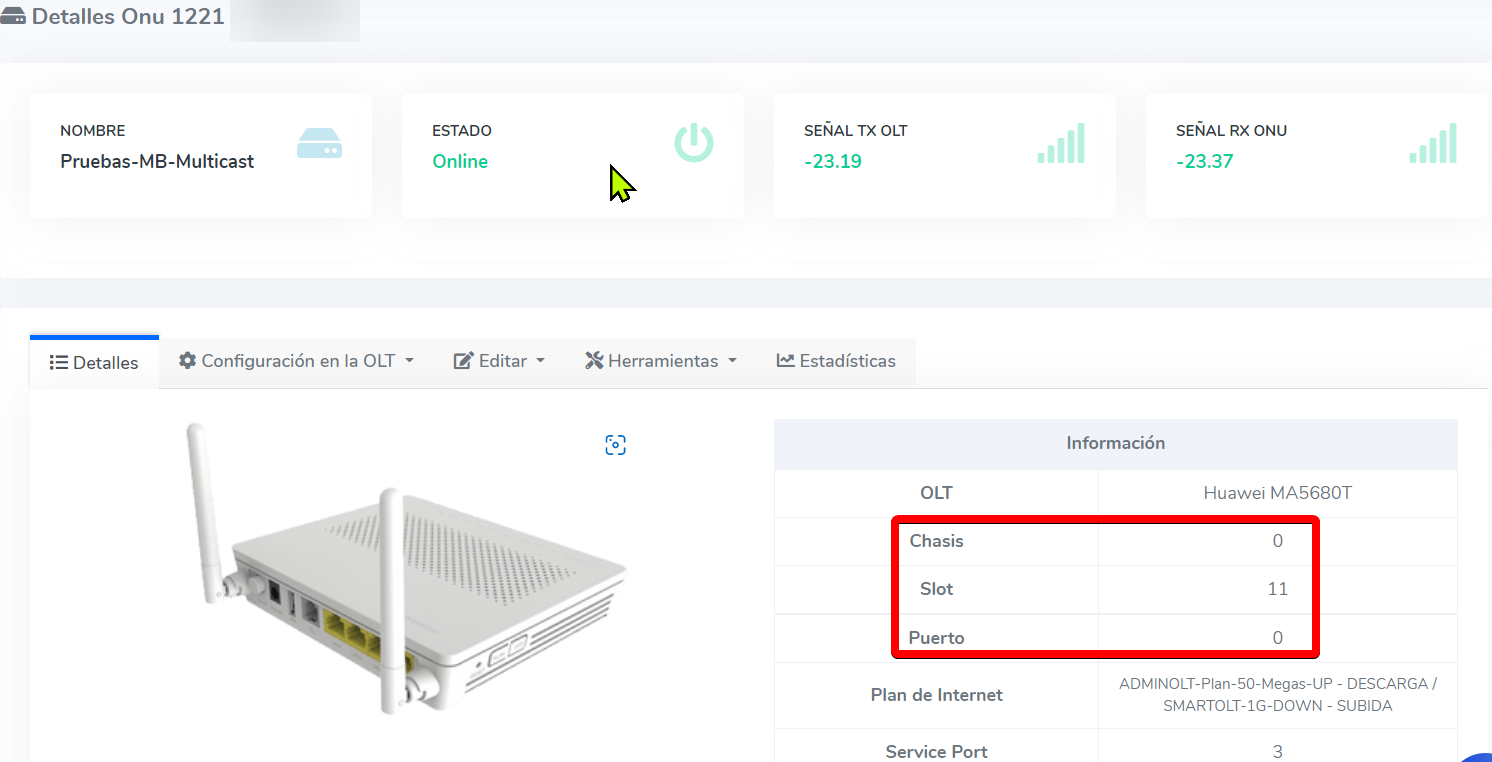

Archivo adjunto 1947
MA5800-X15(config-if-gpon-0/11)#ont add 3 0 sn-auth "48575443F0B0749D" omci ont-lineprofile-id 2 ont-srvprofile-id 1 desc "Prueba-IPTV-ForoISP"
Si desean hacerlo manualmente pueden guiarse de este ejemplo: http://foroisp.com/threads/1753-Coma...-en-OLT-Huawei
3. Agregar VLAN Multicast en OLT
MA5800-X15(config)#vlan 200 smart
MA5800-X15(config)#vlan desc 200 description VLAN-MULTICAST-FOROISP
MA5680T(config)#port vlan 200 0/7 1
4. Configurar VLAN Multicast e IGMP en el Switch Planet

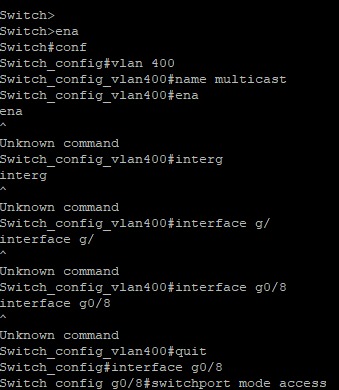

Crear la VLAN en el Switch
vlan 200
name Multicast
Asignar la VLAN 200 en el puerto que nos inyecta el tráfico multicast. En nuestro caso es un IRD el equipo que nos genera la lista de IPs multicast y sus puertos.
Planet-Multicast>enable
Planet-Multicast#config
Planet-Multicast_config#interface g0/8
Planet-Multicast_config_g0/8#switchport mode access
Planet-Multicast_config_g0/8#switchport pvid 200
Planet-Multicast_config_g0/8#

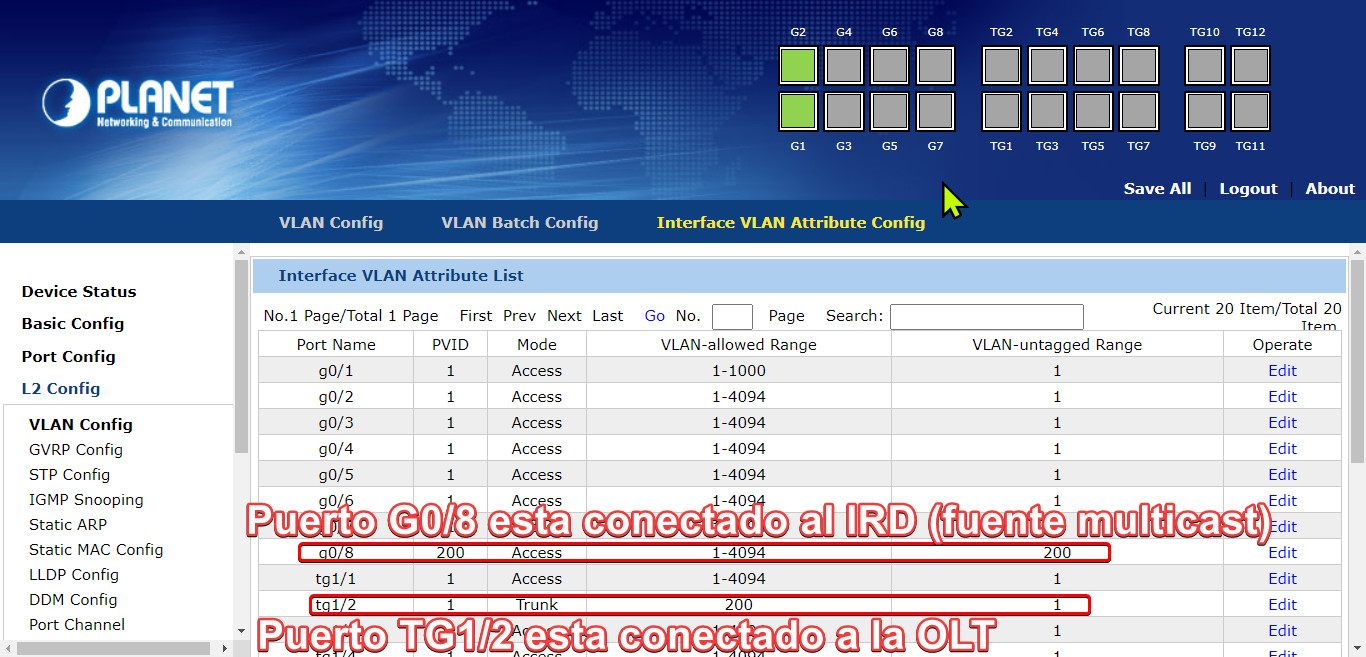

Añadir la VLAN en el puerto Uplink (troncal) del Switch
interface TGigaEthernet1/2
switchport trunk vlan-allowed 200
switchport mode trunk
speed 1000 //Si usan un puerto a 10Gbps ajustar a 10000
Archivo adjunto 1954

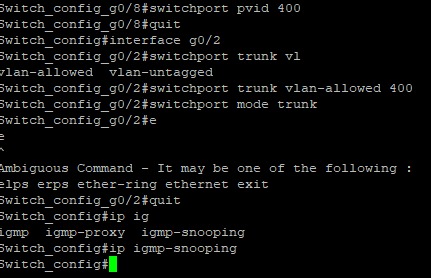

Habilitar IGMP Snooping en el switch
SW-Multicast-Producc# config
SW-Multicast-Producc(config)# ip igmp snooping
SW-Multicast-Producc(config)#
5. Agregar un service port a la ONT

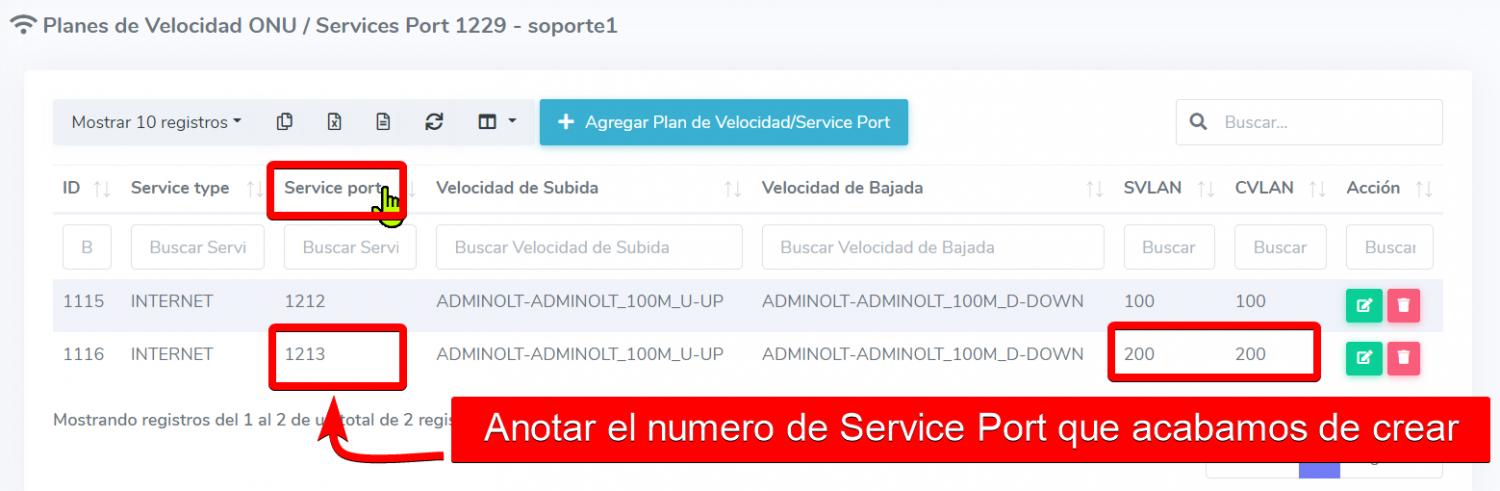

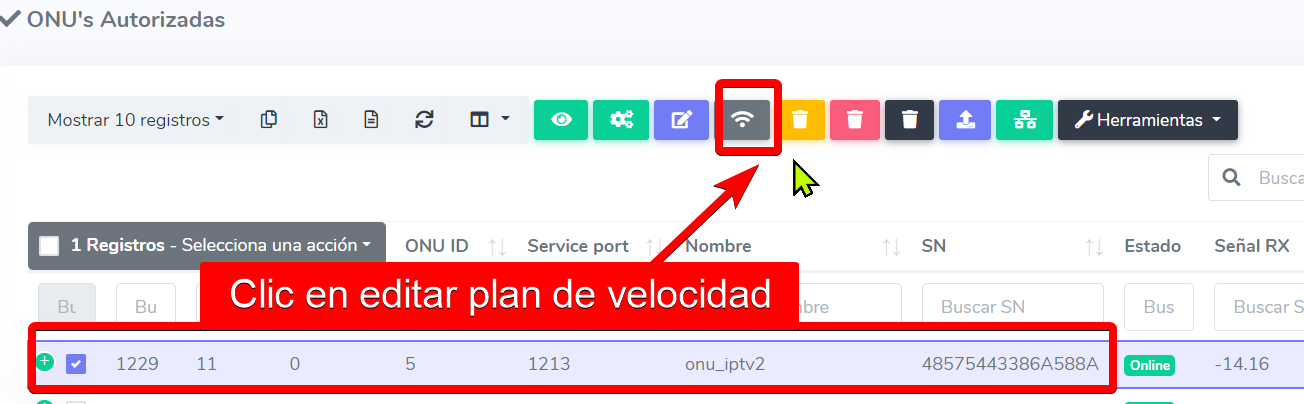

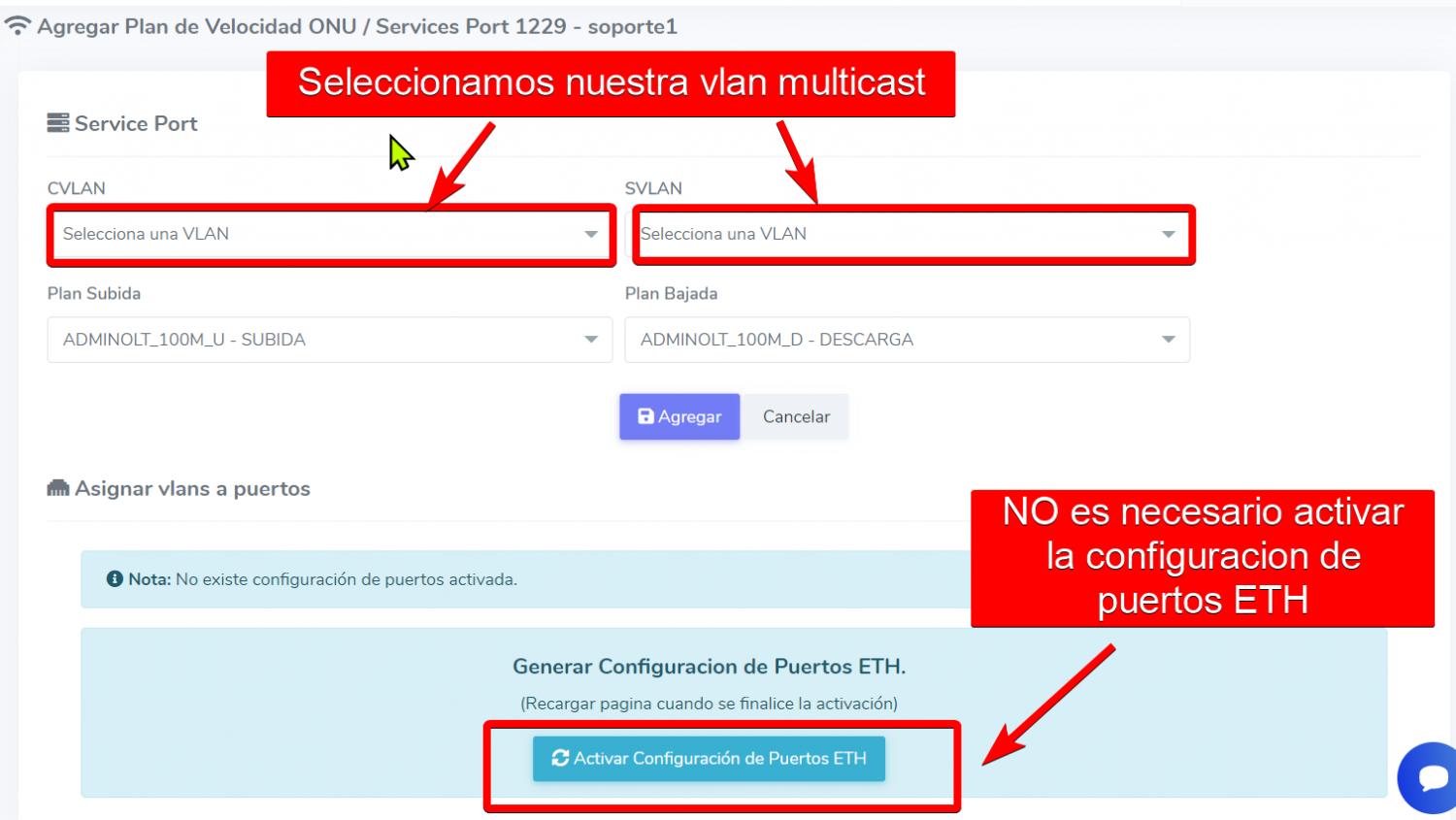

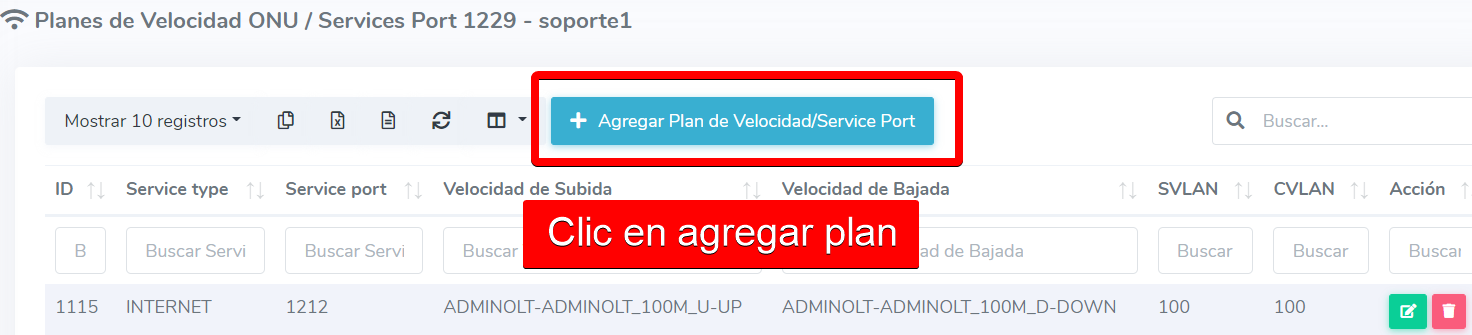

Este paso lo podemos realizar desde adminolt. Para ello necesitamos editar los planes de velocidad de nuestra ONT.
Archivo adjunto 1912
Archivo adjunto 1913
Archivo adjunto 1914
Archivo adjunto 1915
En caso de querer hacerlo manualmente se pueden apoyar del siguiente ejemplo sustituyendo lo necesario:
MA5800-X15(config)#service-port 1213 vlan 200 gpon 0/11/0 ont 5 gemport 1 multi-service user-vlan 200 tag-transform translate inbound traffic-table index 19 outbound traffic-table index 20
6. Configurar IGMP en la OLT
Nota
Este paso solo se realiza una vez, en tanto que no se modifique la vlan multicast o el puerto UPLINK
Configurar UPLINK multicast
MA5800-X15(config)# monitor uplink-port igmp port 0/7/1
MA5800-X15(config)# monitor multicast traffic vlan 200 enable
Nota
Este paso solo se realiza una vez en tanto no se modifique la lista de IPs multicast, la VLAN o el puerto UPLINK
Nota
Solo debemos configurar un modo: Snooping o Proxy.
Configurar IGMP y añadir lista de IPs multicast
MA5800-X15(config)#btv
MA5800-X15(config-btv)#multicast-vlan 200
MA5800-X15(config-mvlan200)#igmp version v2
MA5800-X15(config-mvlan200)#igmp match mode disable
MA5800-X15(config-mvlan200)#igmp match group ip 239.1.1.1 to-ip 239.1.1.100 // Estas IPs son de nuestra lista de canales de Televisión
MA5800-X15(config-mvlan200)#igmp mode proxy
MA5800-X15(config-mvlan200)#igmp uplink-port 0/7/1
MA5800-X15(config-mvlan200)#quit
6.1 Añadir service port como IGMP user
MA5800-X15(config)#btv
MA5680T(config-btv)#igmp user add service-port 1213 no-auth
{ <cr>|globalleave<K>|igmp-ipv6-version<K>|igmp-version<K>|log<K>|max-bandwidth<K>|max-program<K>|quickleave<K>|unicast-bandwidth<K>|video<K> }:
Command:
igmp user add service-port 1213 no-auth
6.2 Añadir service port a nuestra vlan multicast
MA5680T(config-btv)#multicast-vlan 200
MA5680T(config-mvlan200)#igmp multicast-vlan member service-port 1213
Nota
Cada vez que activemos una nueva ONT y queramos que tenga el servicio de IPTV debemos de registrar su service port en el apartado BTV tal como lo acabamos de mostrar en el paso 6.1 y 6.2
7. Configuración de la ONT
Para este ejemplo usamos una ONT modelo HG8546M marca Huawei
Datos de acceso:
IP: 192.168.100.1 o bien http://[fe80::1]/
Usuario: telecomadmin
Password: admintelecom
Archivo adjunto 1922

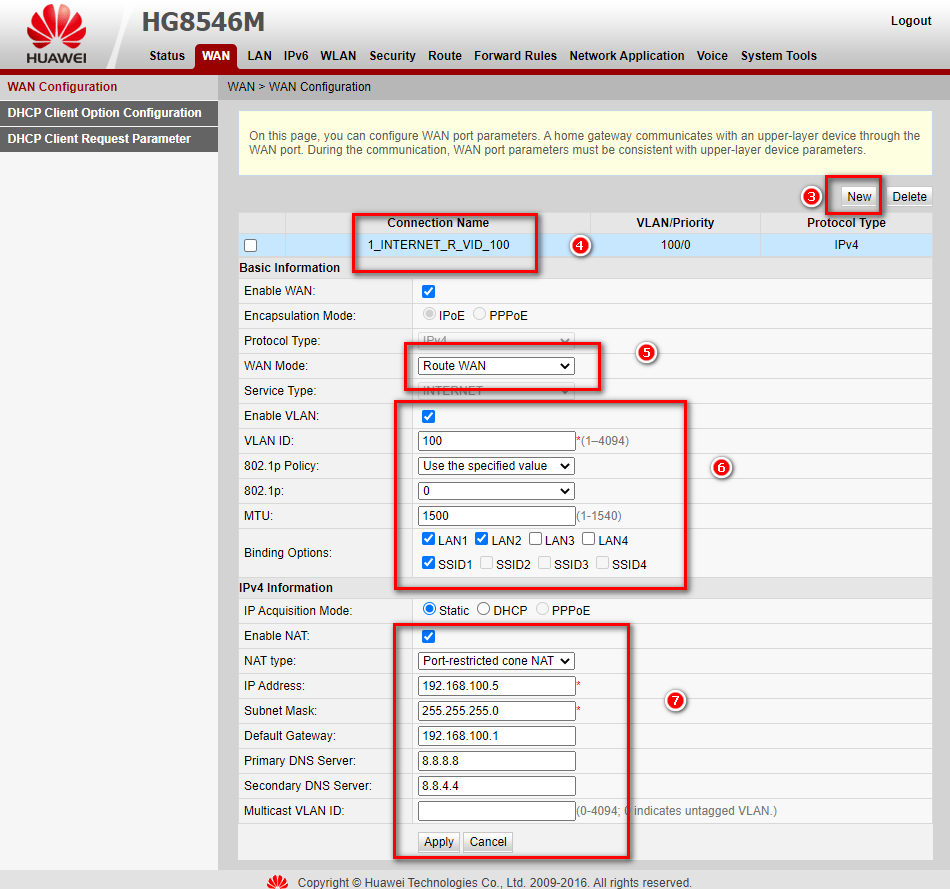

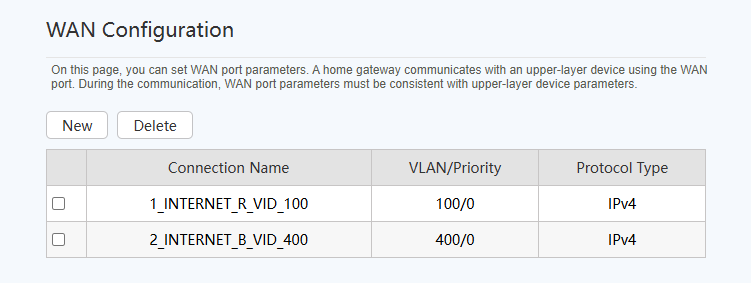

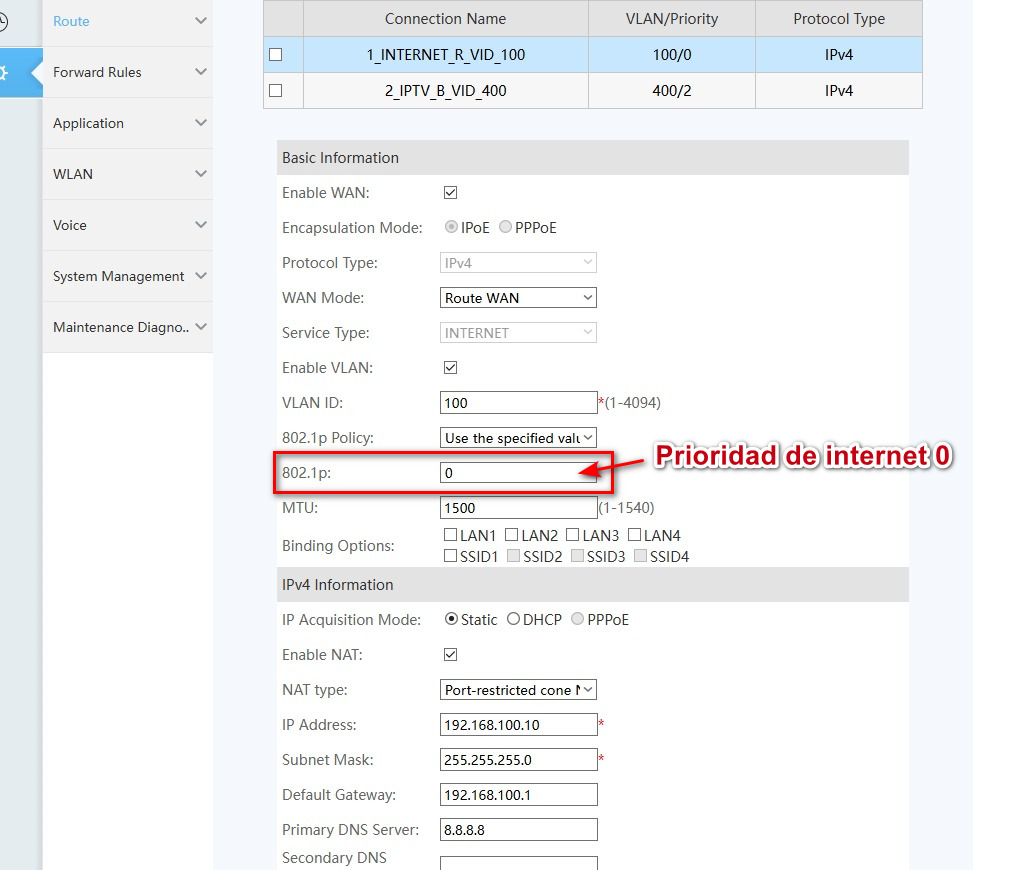

Crear WAN para la vlan 100
Nos dirigimos al apartado WAN y en la opción WAN configuration
Paso 3.- Damos clic en New para crear una nueva WAN
Paso 4.- Esta WAN será de internet
Paso 5.- Colocamos modo Route
Paso 6.- Colocamos la VLAN y habilitamos los puertos (LAN 1 Y LAN 2) que serán para Internet
Paso 7.- Colocamos la ip para tener acceso a internet.
Archivo adjunto 1923

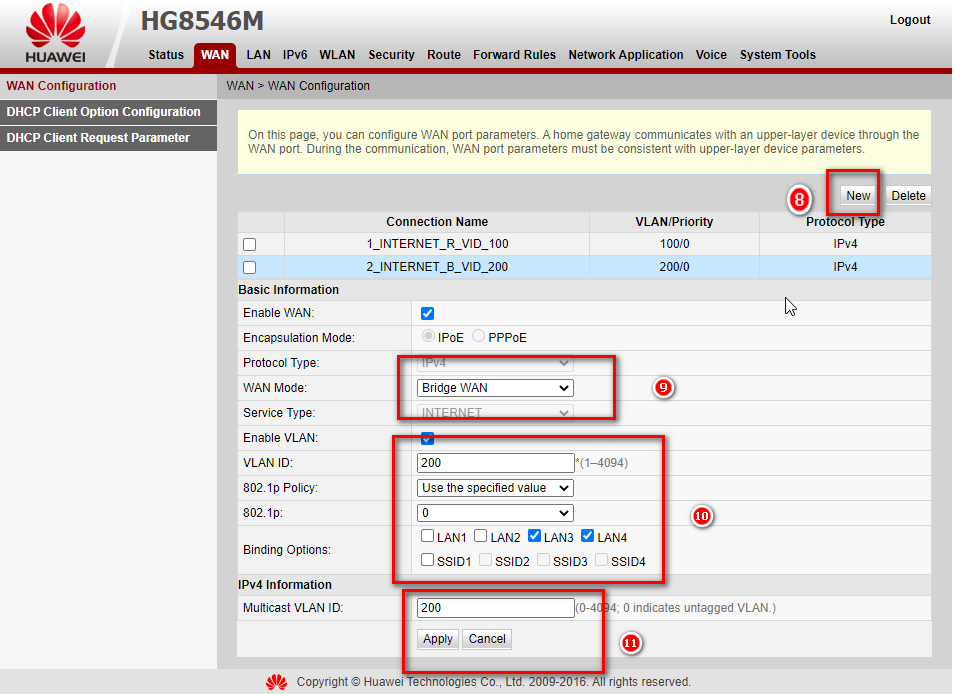

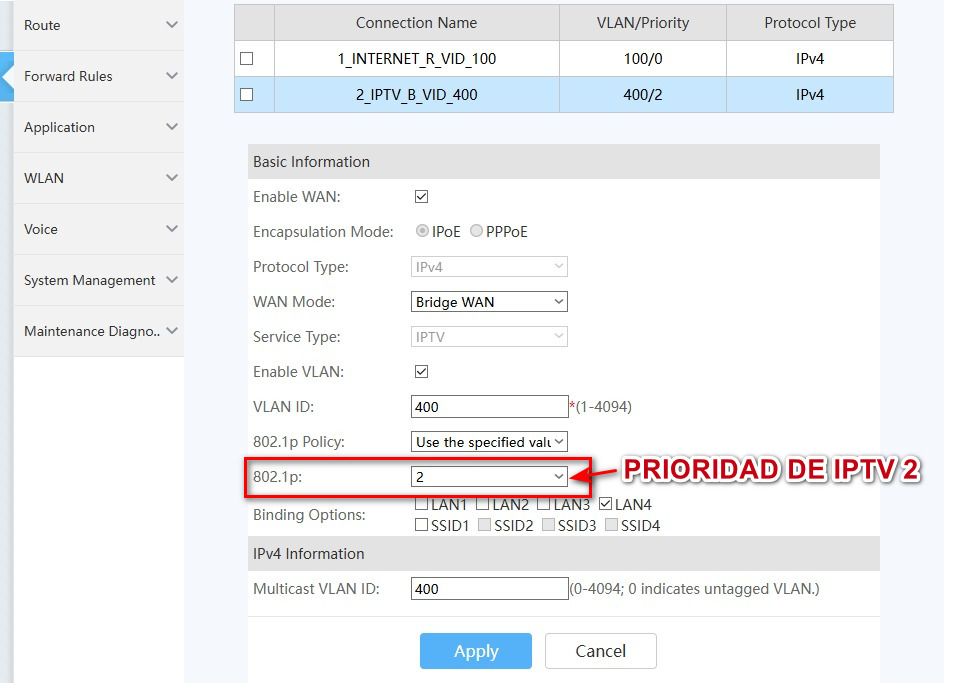

Crear WAN para la vlan 200
Paso 8.- Creamos una nueva WAN
Paso 9.- La WAN la ponemos en modo Bridge
Paso 10.- Colocamos la VLAN de multicast y habilitamos los puertos por donde se vera la señal de la tv que serán en el puerto (LAN 3 Y LAN 4)
Paso 11.- Colocamos la VLAN de multicast y damos clic en Apply.
Archivo adjunto 1924

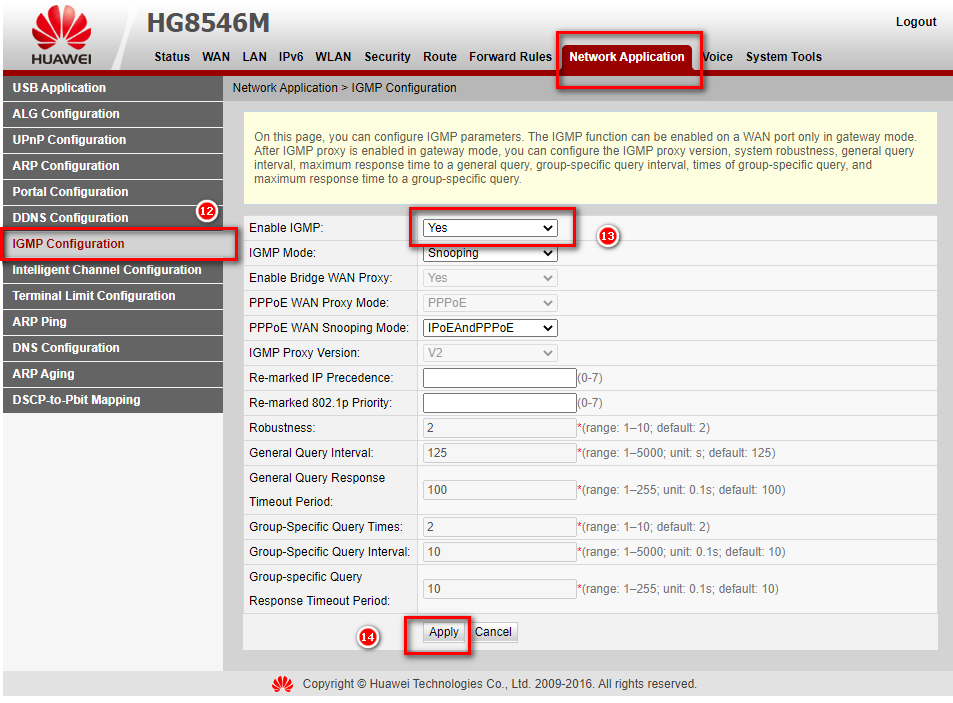

Configurar IGMP Snooping en la ONT
Paso 12.- Damos click en el menú IGMP Configuration
Paso 13.- Habilitamos IGMP con la opcion YES
Paso 14.- Damos click en Apply para guardar cambios.
Archivo adjunto 1926

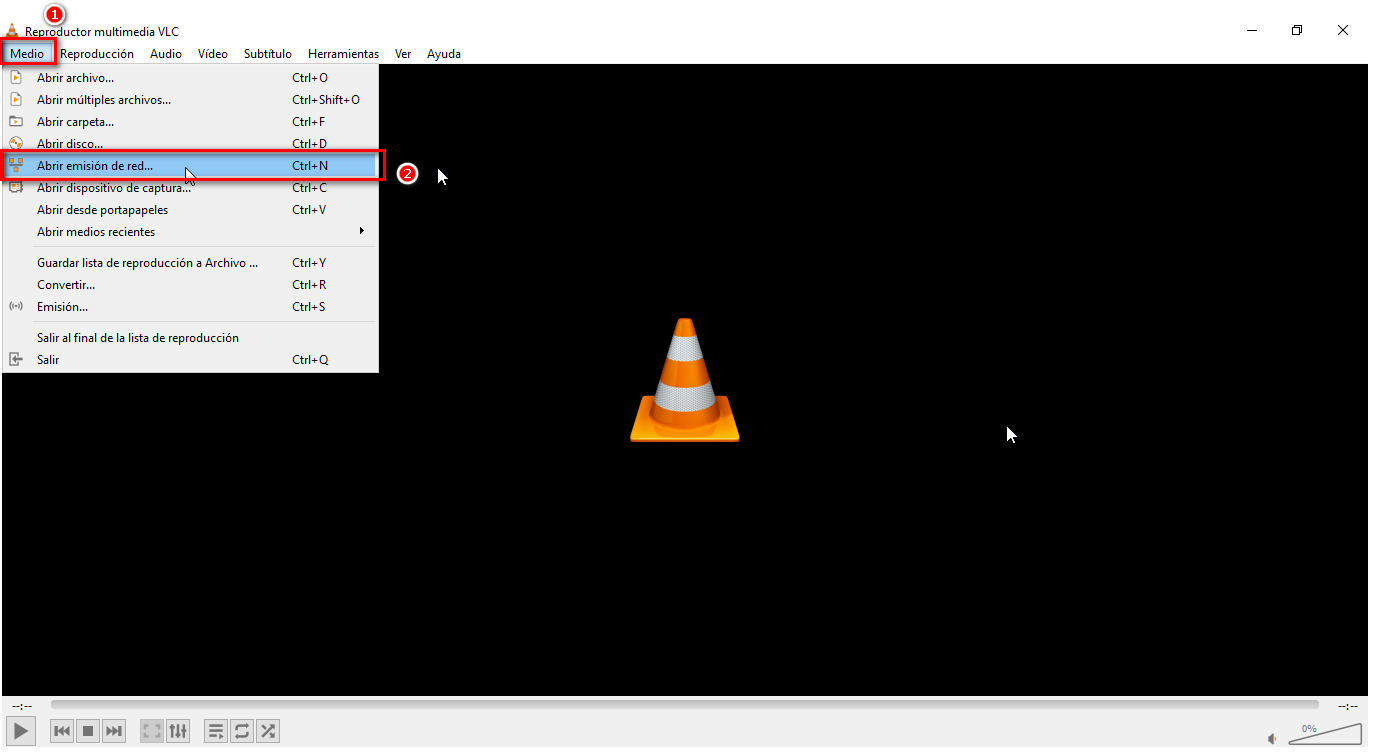

9. Probar el funcionamiento de los canales usando VLC
Abrimos el programa VLC media player
Paso 1.-Damos clic en el menú ( Medio )
Paso 2 .- Damos clic en Abrir emisión de red
Archivo adjunto 1930

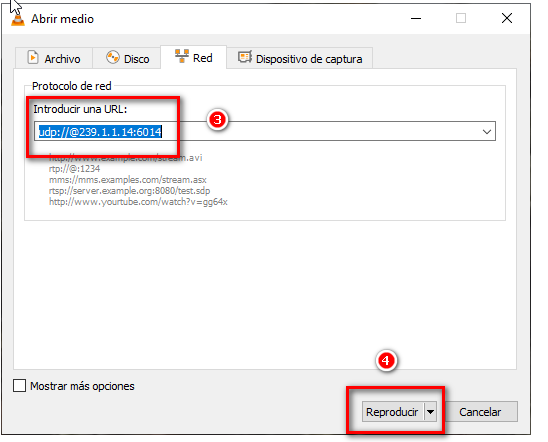

Paso 3.- Colocamos una Ip multicast con su puerto.
Paso 4.- Damos clic en reproducir para poder ver el canal.

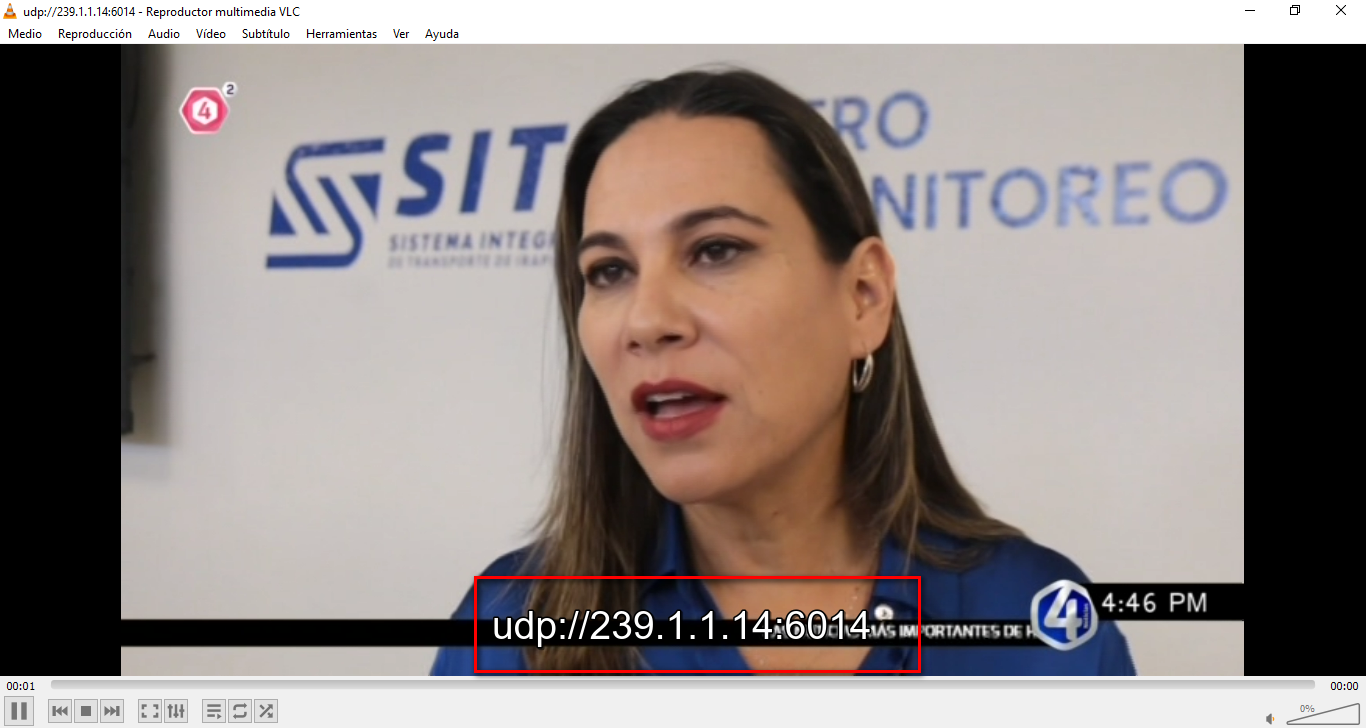

Archivo adjunto 1931
Archivo adjunto 1932
Nota
Si todo es correcto debemos ver el canal, sin cortes. Además es importante verificar que solo estemos recibiendo el tráfico como multicas y no como broadcast.
