Como crear Service Profile OLT C-DATA

Los Service Profiles (perfil de servicio) se utilizan para configurar los parámetros relacionados con los servicios y asociación de VLANS (transparent, trunk, tag...) a los puertos Ethernet, WIFI, VEIP de nuestra ONU. Al igual que proporciona la configuración del servicio para la ONU que se gestiona mediante la interfaz de control y gestión de terminales de red óptica (OMCI).

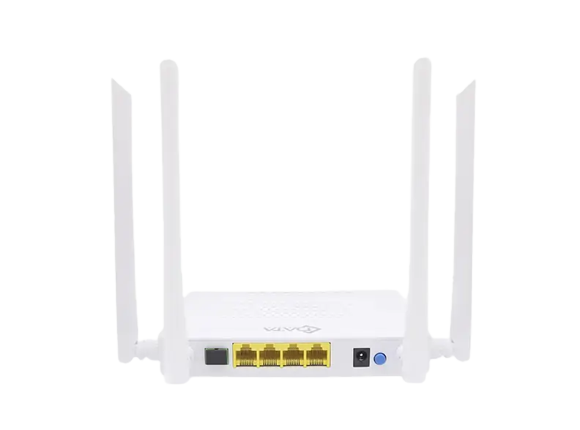

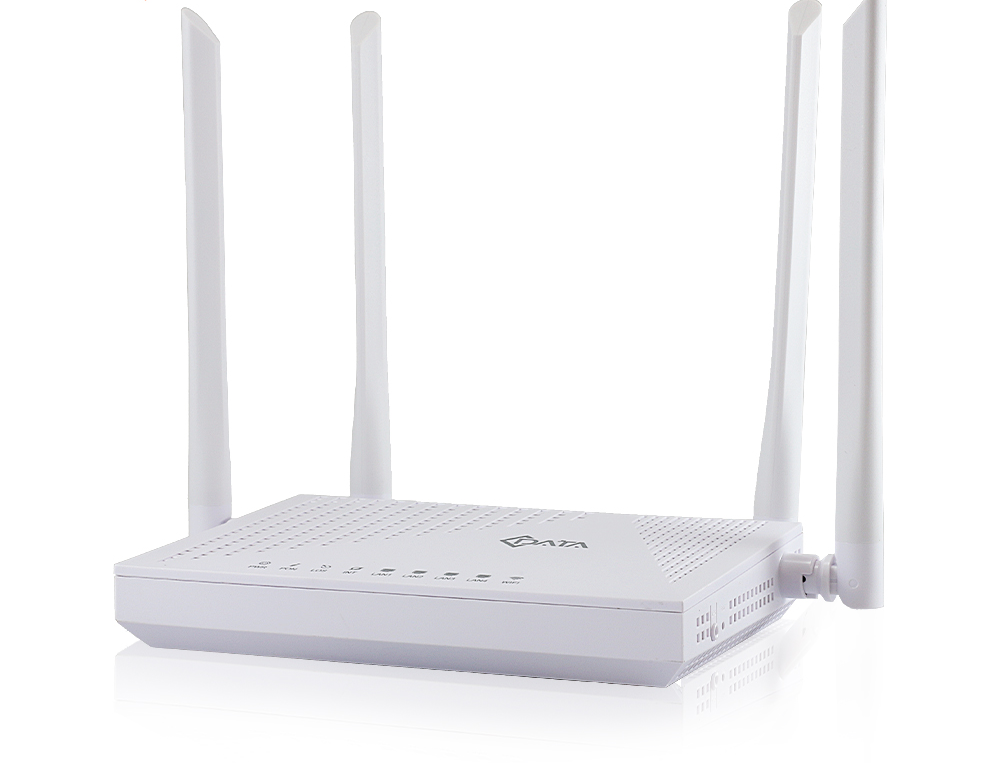

Con el fin de determinar cuantos puertos configuraremos debemos averiguar, de que tipo y si es necesario que modelo es, en este caso usaremos un equipo:

• Marca: C-DATA
• Modelo: FD504GW-DX-R461

Especificaciones:

• 4 Puertos GIGABIT Ethernet

Archivo adjunto 1918

Archivo adjunto 1919

1 Crear Service Profile

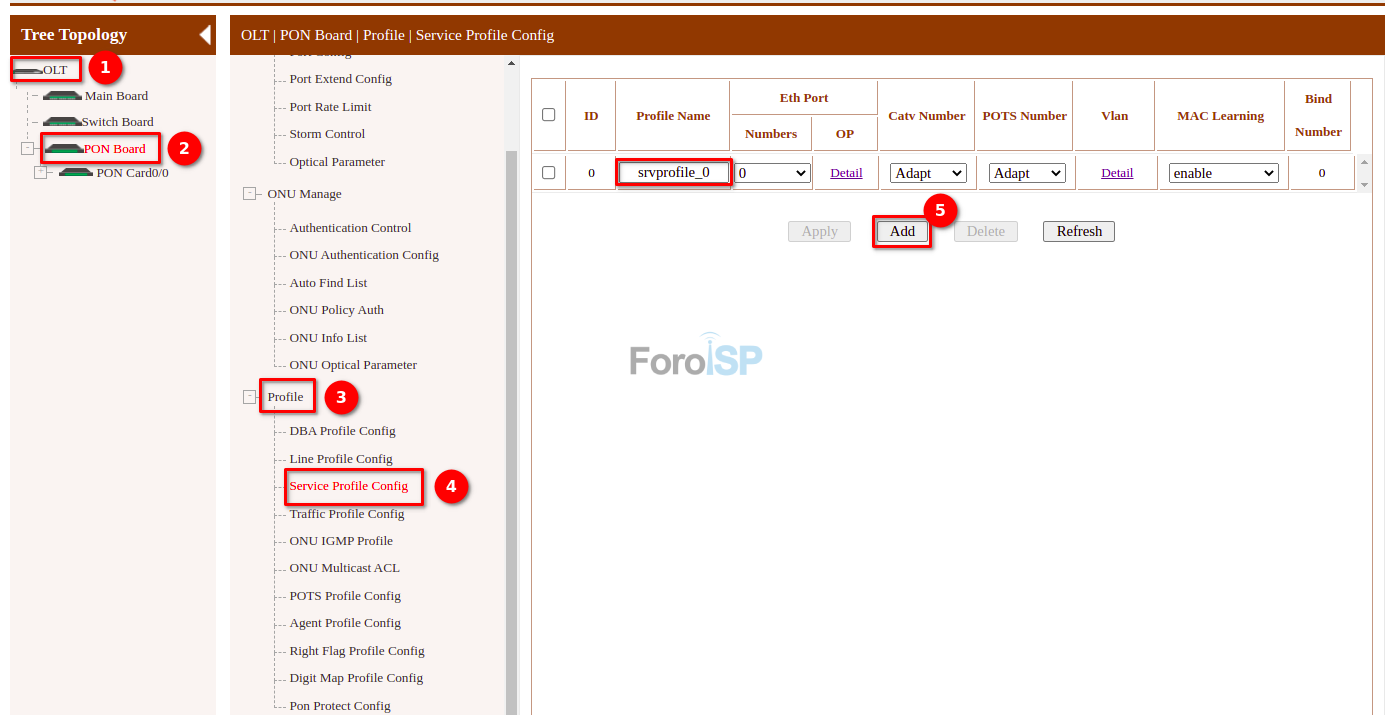

Para crear los Service Profile, colóquese en:

OLT | PON Board | Profile | Service Profile Config

Archivo adjunto 1907

Nota

La OLT ya cuenta con un Service Profile por default con el nombre srvprofile_0

Archivo adjunto 1909

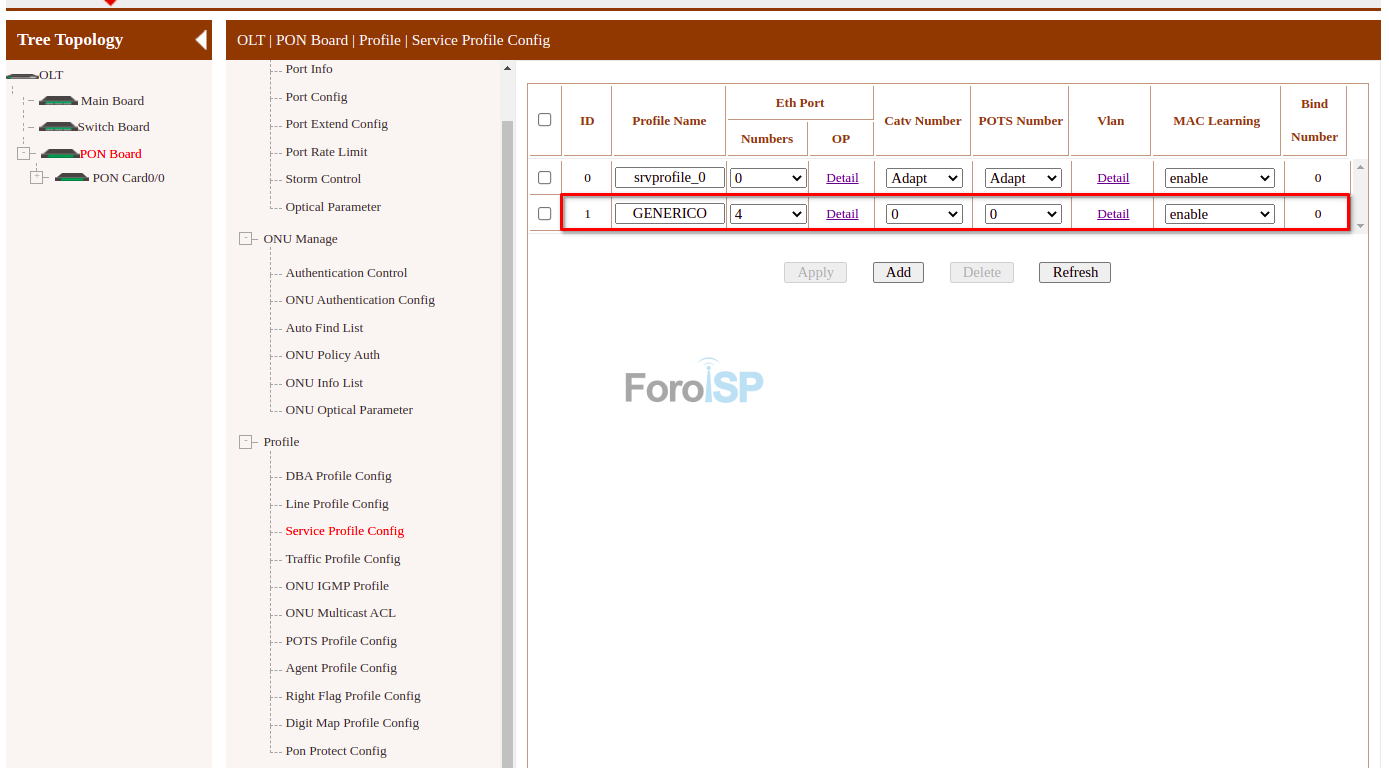

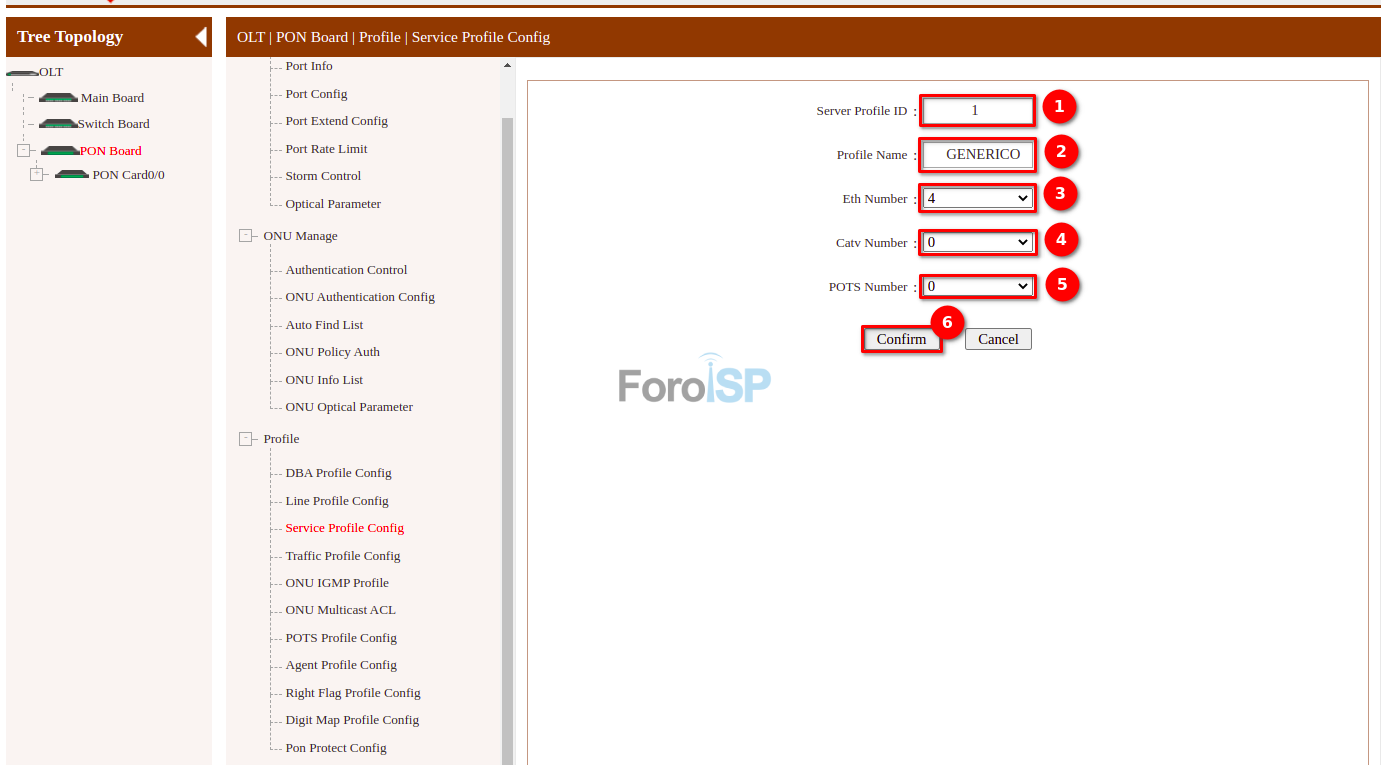

Siguiendo las características del equipo a usar la información del formulario es:

• Server Profile ID: Numero consecutivo
• Profile Name: Puede usar cualquier nombre de su preferencia
• Eth Number: 4
• Catv Number: 0
• POTS Number: 0

Nota

La opción Adapt es utilizada para que la OLT detecte automáticamente la cantidad de puertos que tiene el equipo conectado

Archivo adjunto 1910

2 Asociar el Service Profile

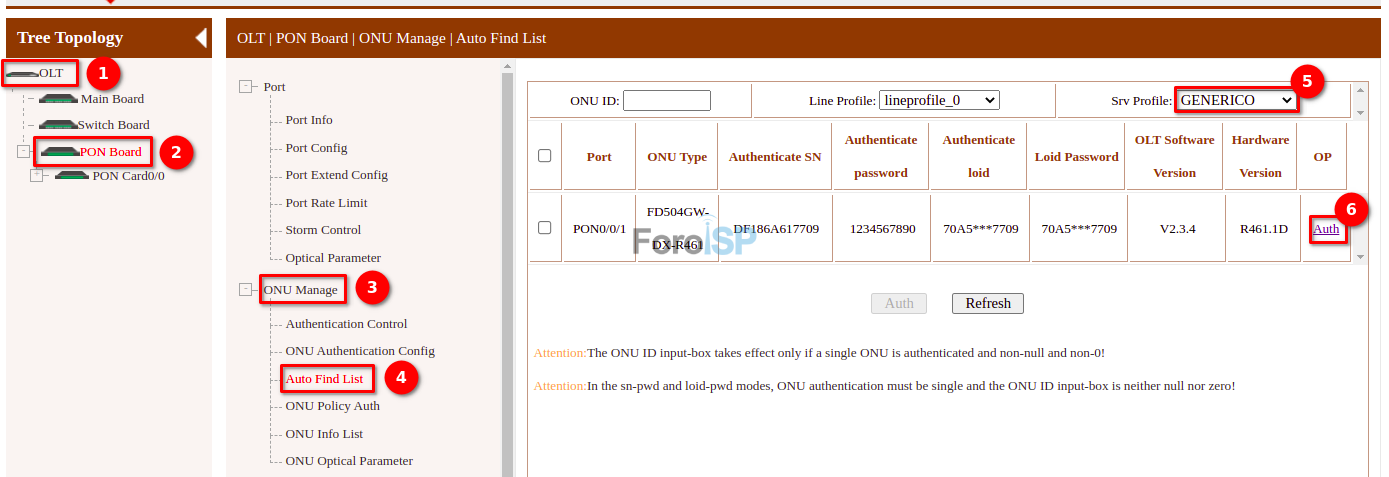

En la lista de Onus para autorizar, antes de autorizar debe seleccionar el Service Profile que se le agregara al equipo, ubíquelo en:

OLT | PON Board | ONU Manage | Auto Find List

Archivo adjunto 1911

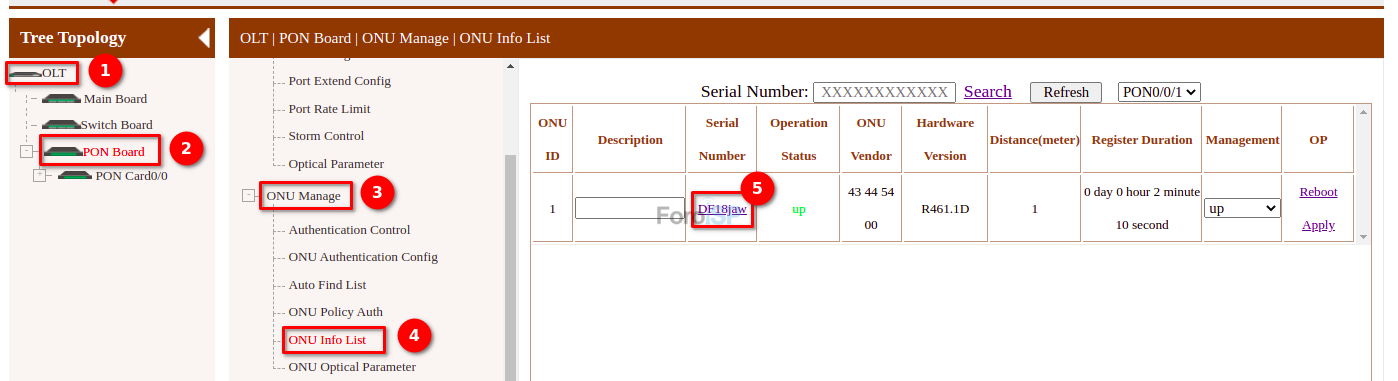

Después de autorizar la ONU, en caso de utilizar alguna VLAN vamos a "vincularla" a los puertos correspondientes, para esto primero colóquese en:

OLT | PON Board | ONU Manage | ONU Info List

Y seleccione la ONU a modificar

Archivo adjunto 1916

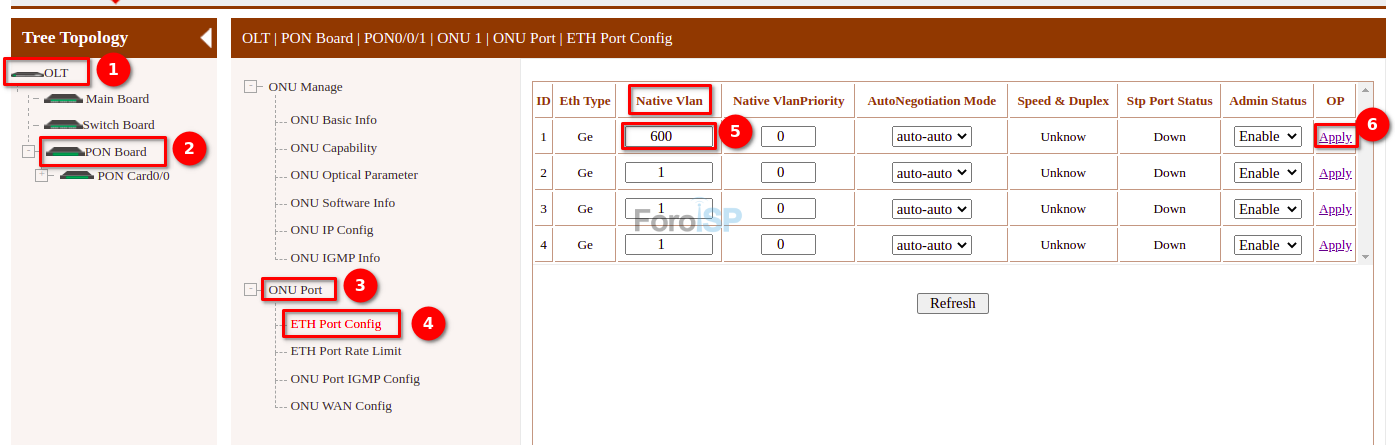

Después colóquese en:

ONU Port | ETH Port Config

Archivo adjunto 1917

Y agregue la VLAN a utilizar en la columna Native VLAN
