Como crear y configurar un Line Profile OLT C-DATA

Un Line Profile es un perfil de línea que nos sirve para describir la vinculación entre un T-CONT y el DBA Profile. Si desea saber más sobre el ultimo elemento, puede consultar el siguiente enlace, Crear DBA Profile

Este se compone de T-CONT(s), Gemport(s) y un tipo de mapeo.

Existen diferentes tipos de mapeo como:

• Mapeo por Vlan
• Mapeo por Prioridad
• Mapeo por Vlan y Prioridad

¿Que es un T-CONT?

Traffic Container, es un contenedor que transporta tráfico de subida desde la ONT, este es limitado por el DBA Profile según sea el tipo.

¿Que es un GEM?

GPON Encapsulated Method, es un protocolo de transporte que lleva las tramas ethernet las encapsula y viajan en tramas GEM

¿Que es un GEMPORT?

Es aquel que transporta las tramas ethernet ya encapsuladas

1 Crear Line Profile

Colóquese en:

OLT | PON Board | Profile | Line Profile Config

Archivo adjunto 1927

Nota

La OLT ya cuenta con un Line Profile predeterminado con nombre lineprofile_0

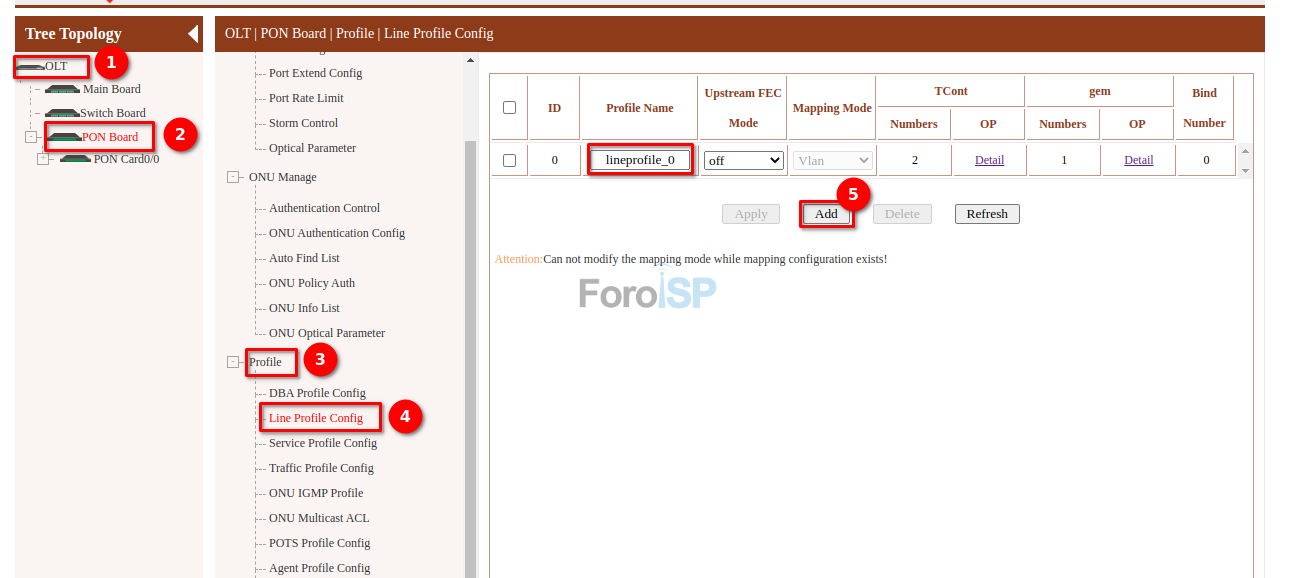

Archivo adjunto 1928

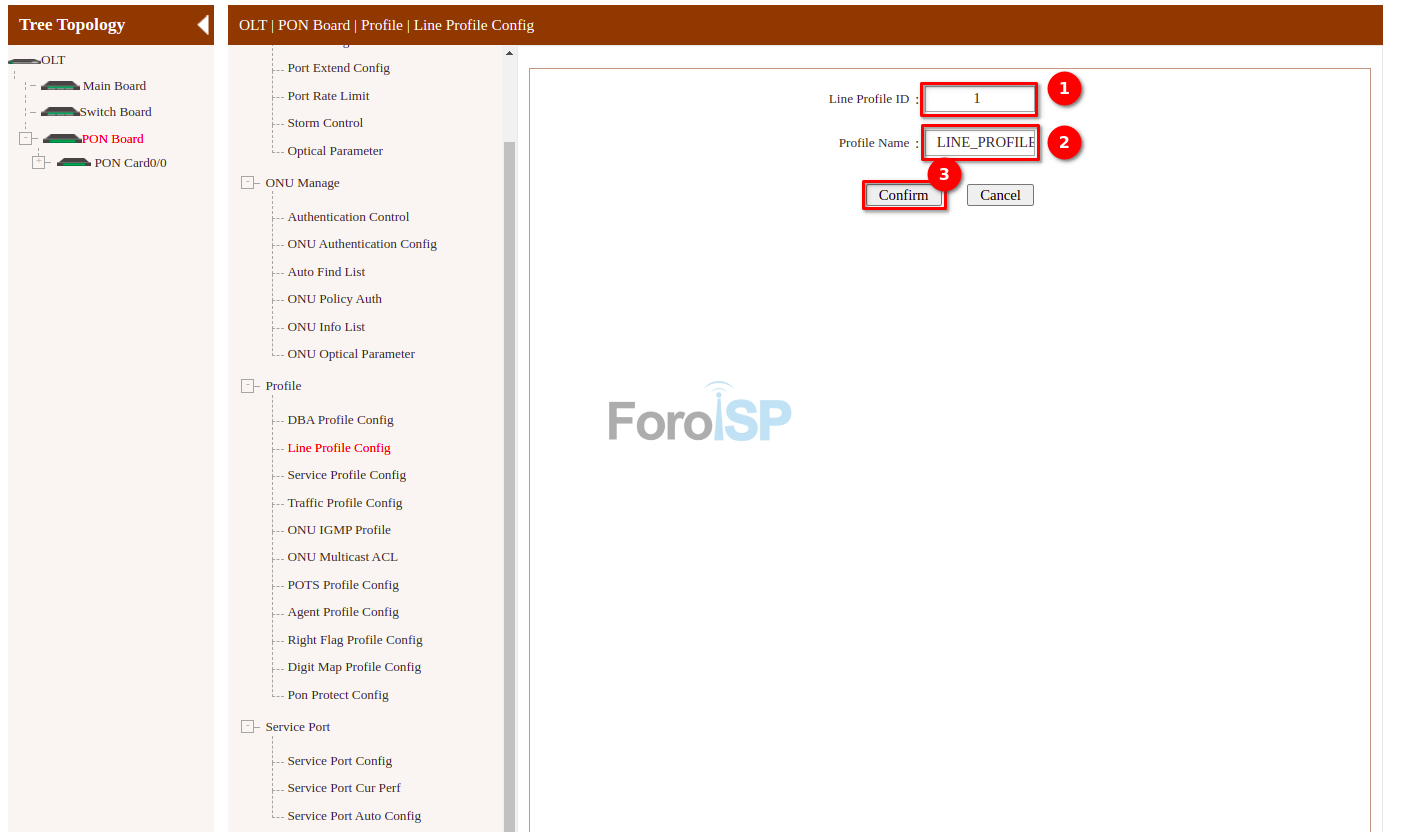

• Line Profile ID: Numero consecutivo
• Profile Name: Escriba el nombre de su preferencia

Al crearse puede modificar información adicional como:

• Upstream FEC Mode: Off, como opción predeterminada.
• Mapping Mode: Vlan, como opción predeterminada. Puede escoger entre Vlan, Prioridad o ambos

2 Crear/Configurar el tcont

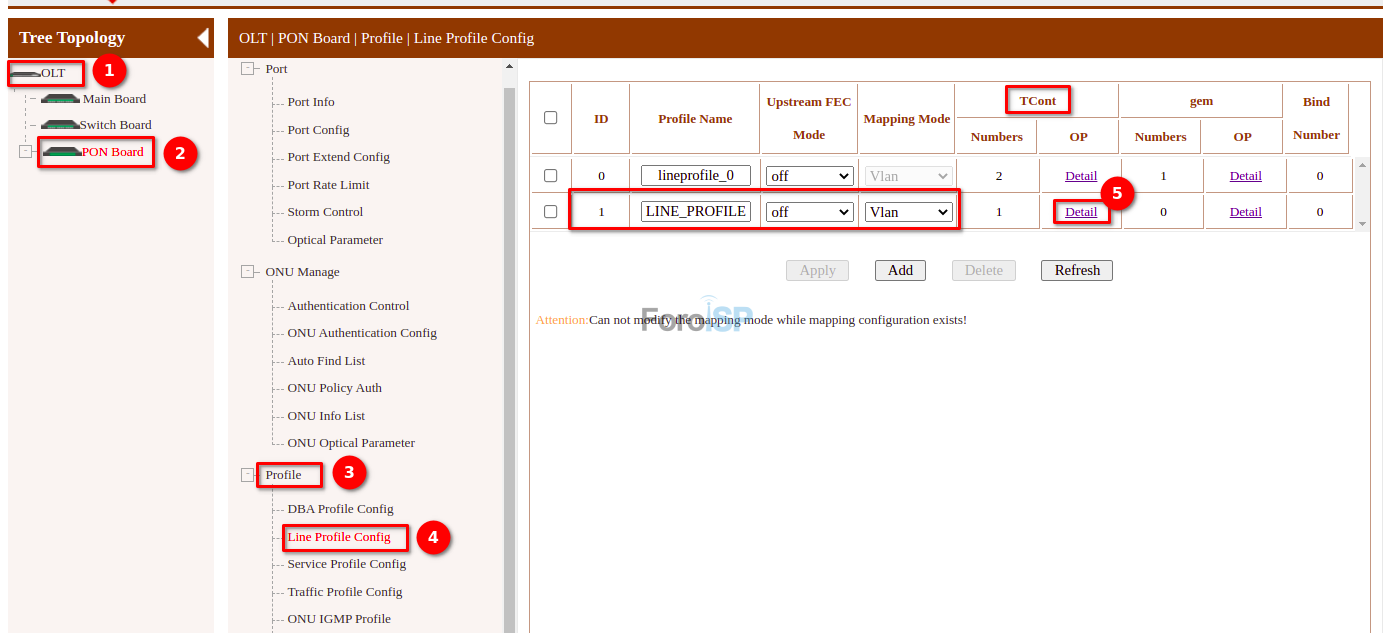

Para crear/editar tcont de click en Detail de la columna Tcont

Archivo adjunto 1929

Archivo adjunto 1933

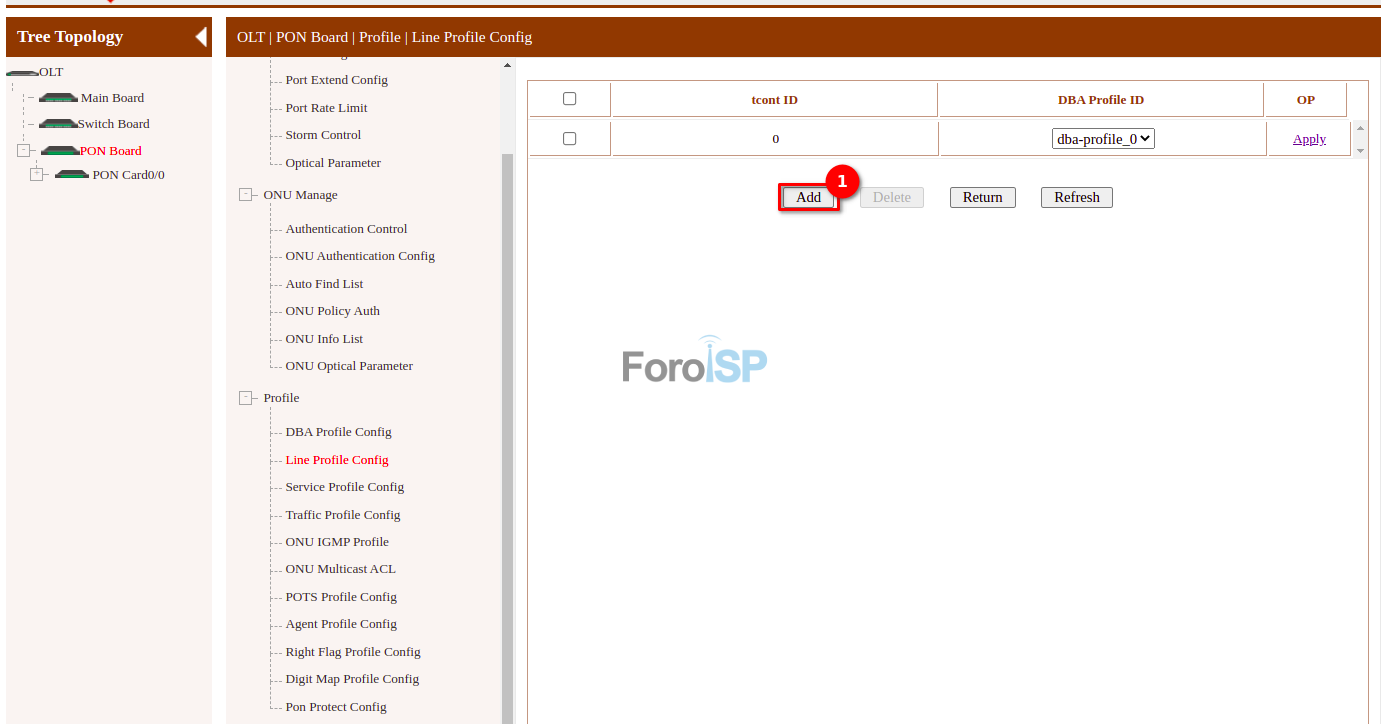

Y agregue el tcont

Archivo adjunto 1934

• TCONT ID: Seleccione el tcont de su preferencia
• DBA PROFILE ID: Seleccione el DBA Profile de su preferencia

Nota

Al crearse un Line Profile, la OLT crea un tcont predeterminado con el ID 0

3 Crear/Configurar el gem

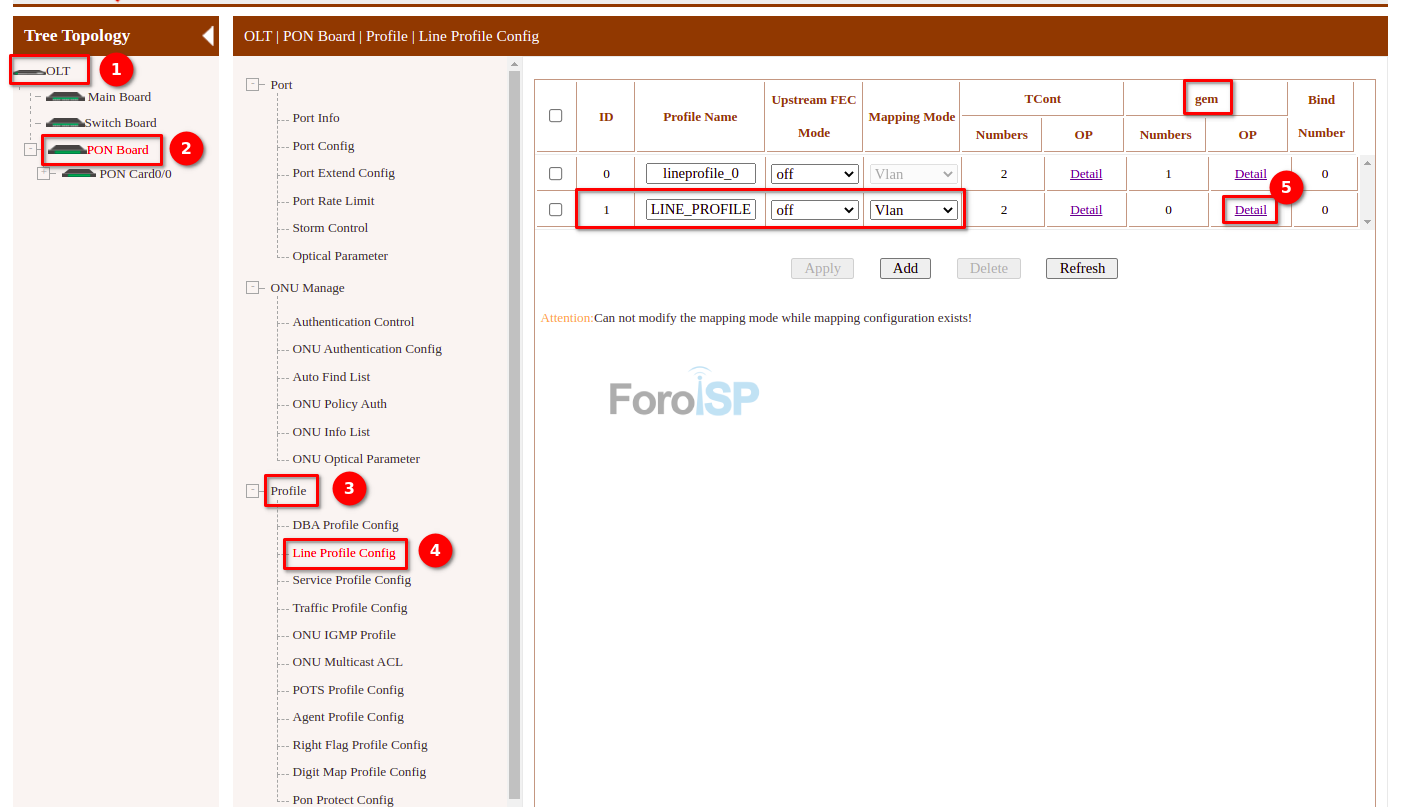

Para crear/editar de click en Detail de la columna Gem

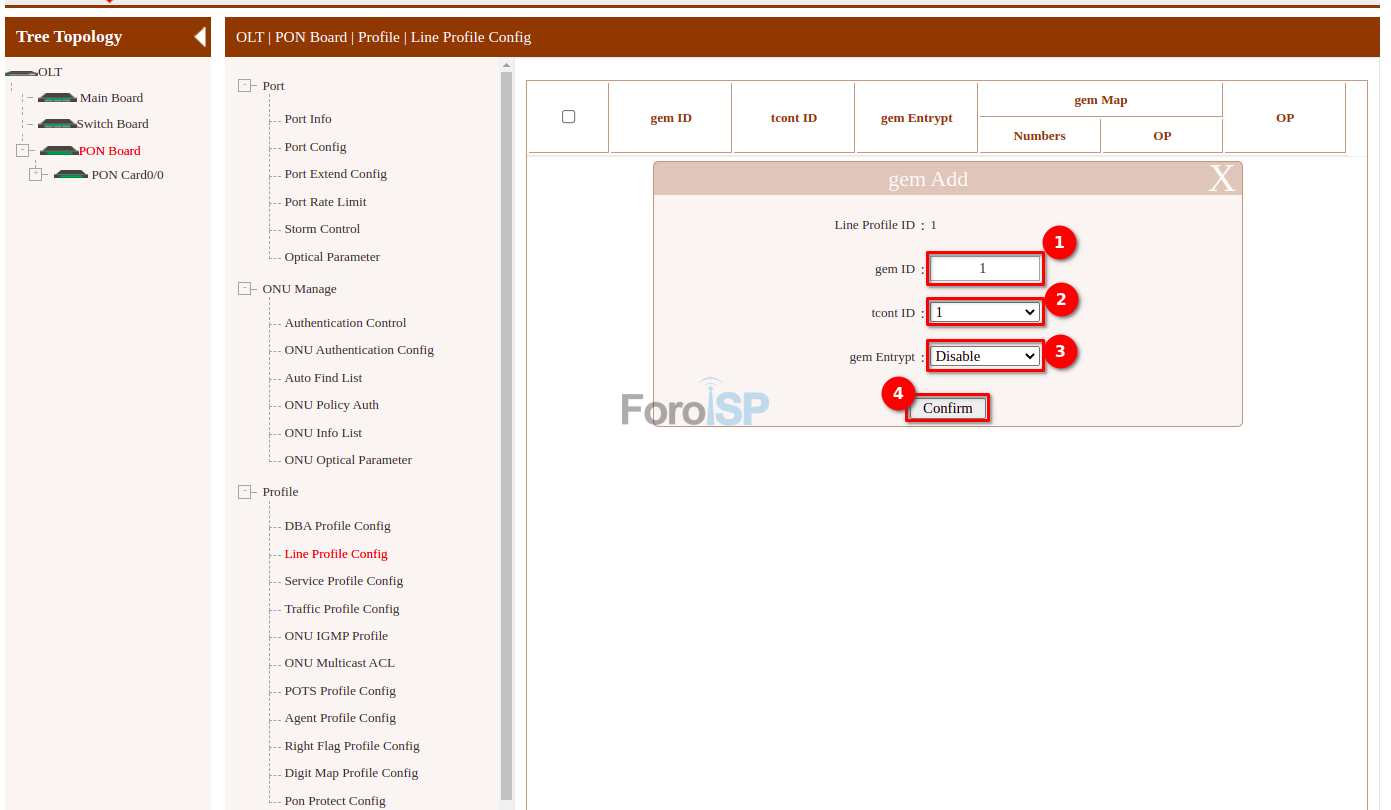

Archivo adjunto 1935

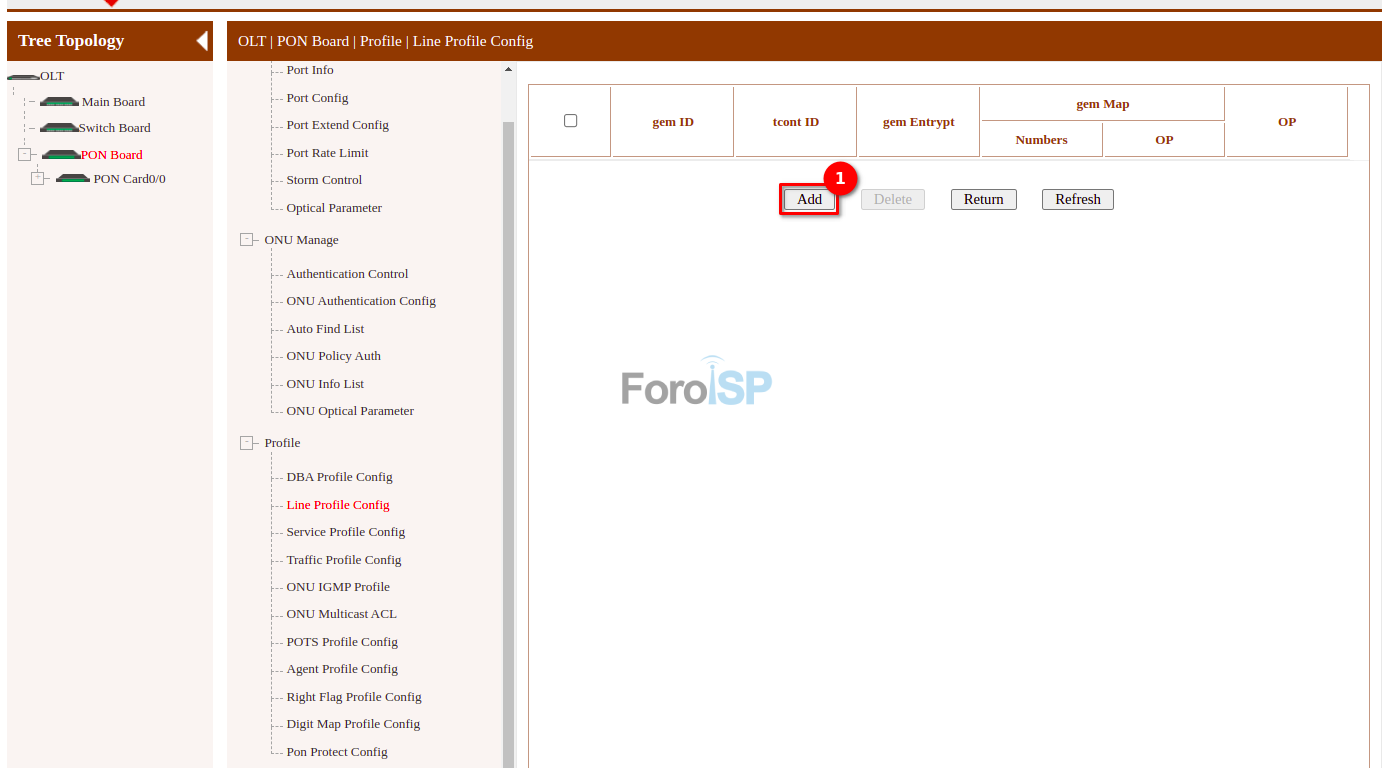

Archivo adjunto 1936

Archivo adjunto 1937

• GEM ID: Numero consecutivo
• TCONT ID: Seleccione el tcont de su preferencia
• Gem Entrypt: Habilite/Deshabilite el cifrado de la trama

4 Crear el Gem Mapping

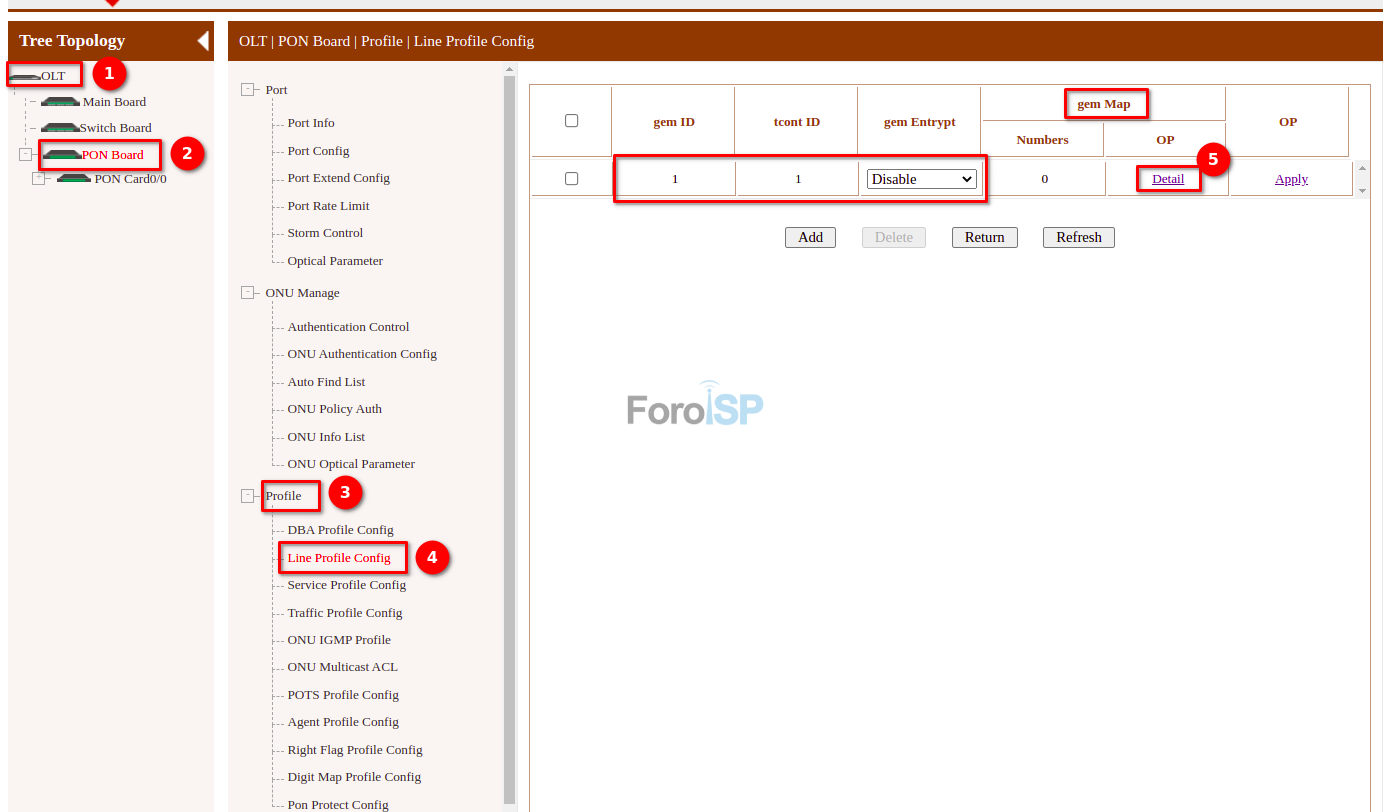

Al crear un gem, podemos configurar el mapeo, en este ejemplo será un mapeo por VLAN. Para crear un Gem Map, colóquese en la Lista de Gem y de click en Detail de la columna gem Map

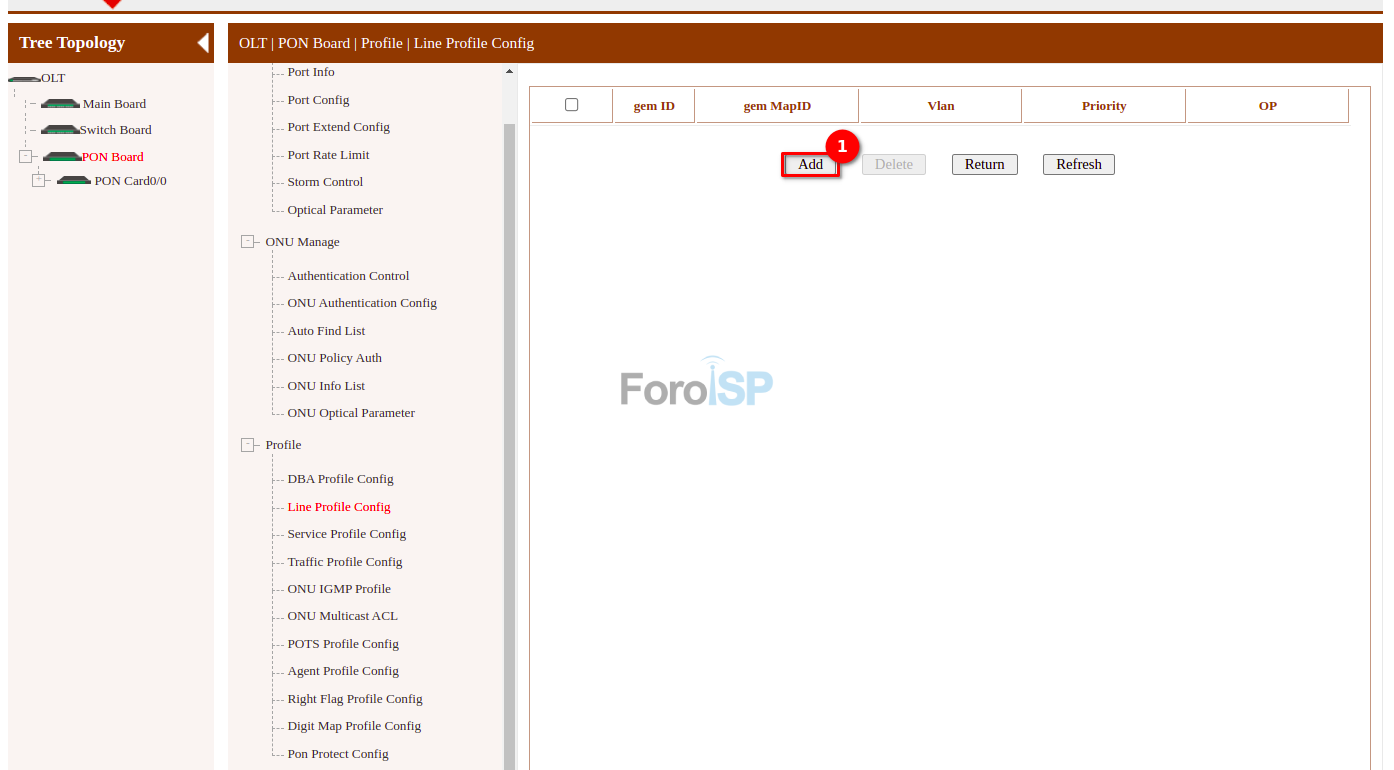

Archivo adjunto 1938

Archivo adjunto 1939

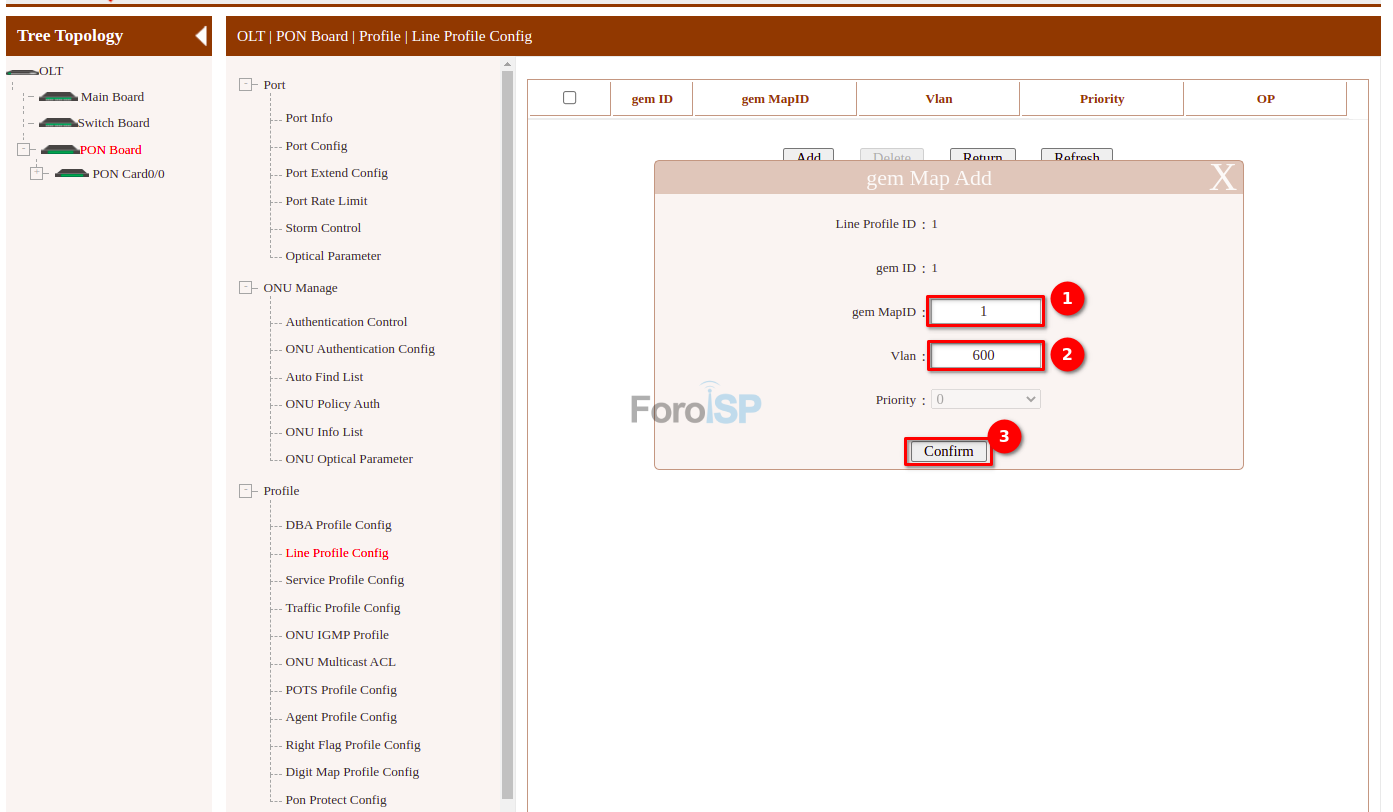

Archivo adjunto 1940

• gem MapID: Numero consecutivo
• Vlan: Seleccione alguna vlan, tome en cuenta que la VLAN ya debe estar registrada en la OLT
• Priority: Seleccione la prioridad (Al ser un mapeo por VLAN la opción esta bloqueada)

5 Vincular el Line Profile con la ONU

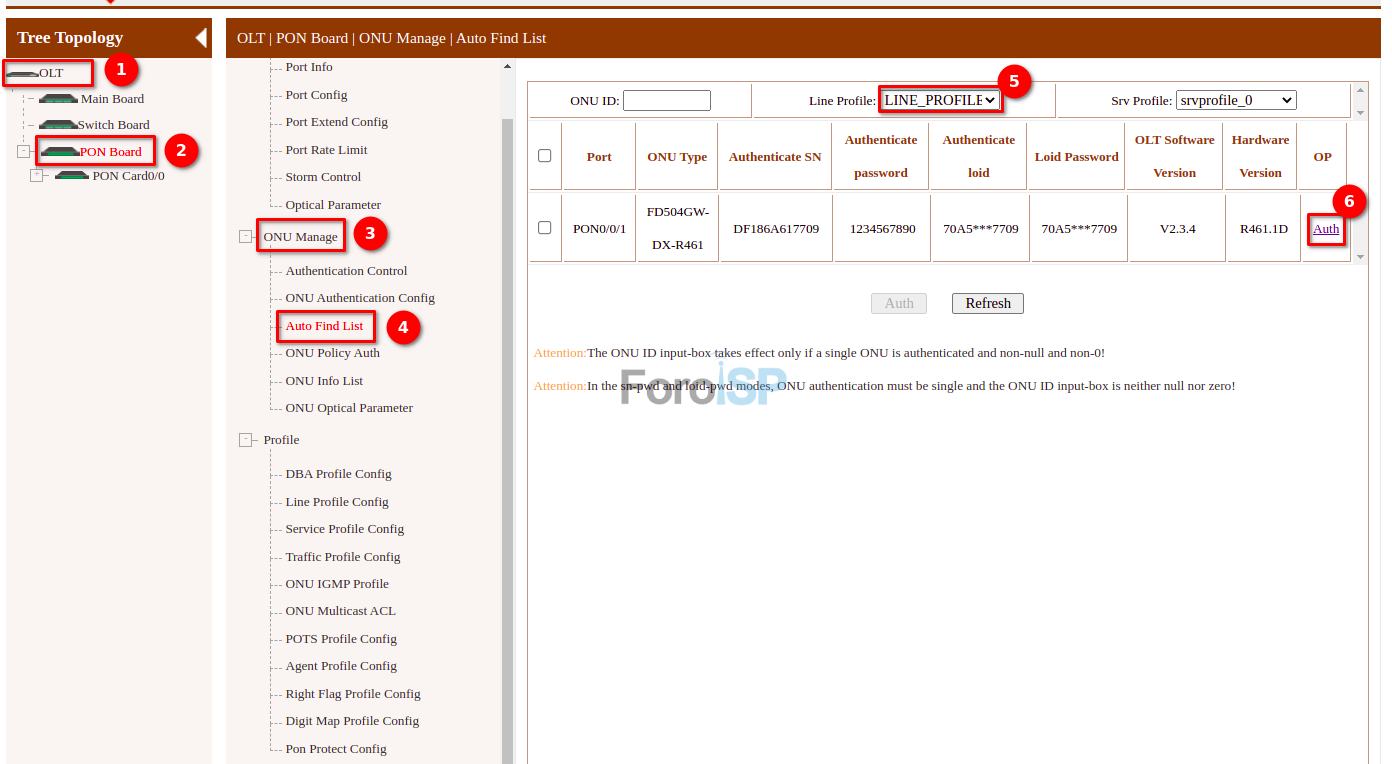

En la lista de Onus para autorizar, antes de autorizar debe seleccionar el Line Profile que se le agregara al equipo, ubíquelo en:

OLT | PON Board | ONU Manage | Auto Find List

Archivo adjunto 1941
