Creacion de backup en OLT TP-LINK por servidor FTP local

En este post veremos como realizar backups de un OLT TP-Link, para ello nos apoyaremos de manera local de un router Mikrotik, el cual habilitaremos el puerto FTP y lo usaremos como servidor local para crear el respaldo. Existen dos formatos para obtener un respaldo de un OLT TP-Link, ya sea por archivo txt o gz.

Nota

Para este caso, estaremos usando un OLT TP-Link P1201-08. Este equipo permanece en la version de firmware 1.0

1 Habilitar puerto FTP del router Mikrotik.

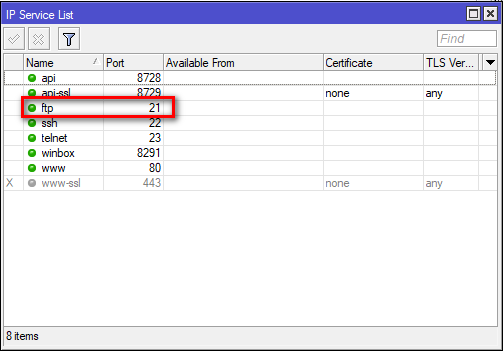

Como dijimos anteriormente, usaremos un routerboard Mikrotik como nuestro servidor local FTP, por eso en IP Service debemos asegurarnos de que este habilitado el puerto 21.

Archivo adjunto 1968

2 Crear usuario de acceso al servidor FTP

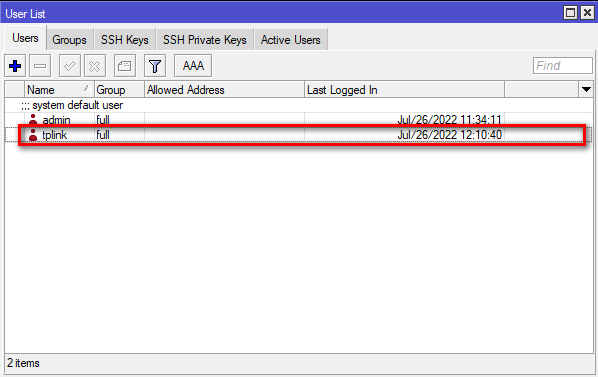

Necesitamos tener unas credenciales de acceso al servidor local. Para esto solo hay que hacer un usuario de acceso al router Mikrotik con permisos full.
Archivo adjunto 1969

3 Establecer comunicación con la ip del servidor local
Para este punto requerimos que nuestra OLT pueda tener comunicación con el servidor, para ello debe estar directamente conecta y contar con una ruta hacia el servidor. Como nosotros usamos la OLT para que tenga comunicación con sistemas externos, le añadimos una ruta por defecto con la ip del servidor como gateway.

Accedemos la OLT y colocamos la siguiente ruta:

OLT(config)# ip route-default gateway {direccion ip}

Ejemplo:

OLT(config)# ip route-default gateway 192.168.30.1

4 Realizar el respaldo de la configuración del OLT
Una vez que corroboremos que tenemos comunicación con nuestro servidor local FTP (podemos probar haciendo ping), vamos a colocar el siguiente comando en el OLT:

OLT(config)# backup configuration format {txt/gz} ftp {ip-ftp-server} {usuario} {contraseña} {nombre de archivo}

Como mencionamos al inicio, podemos crear backups en dos formatos, como txt o gz. Colocamos FTP como el protocolo de transferencia que usaremos, el usuario y contraseña creados en el paso 2. El nombre de archivo podemos colocar cualquiera, no es necesario colocar extension.

Respaldo txt:

OLT(config)# backup configuration format txt ftp 192.168.30.1 tplink tplink respaldo

Respaldo gz:

OLT(config)# backup configuration format gz ftp 192.168.30.1 tplink tplink respaldo2

5 Verificar los archivos de respaldo

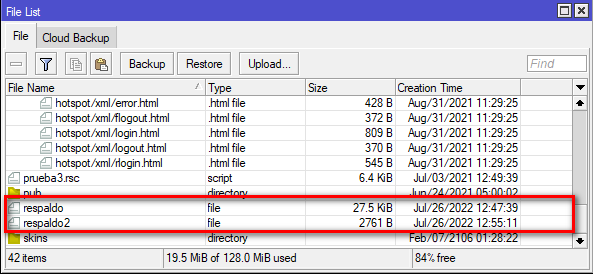

Una vez realizado el proceso, podemos validar la creación de estos backups en el servidor local FTP. Únicamente debemos ver el apartado de File del Mikrotik y validar los archivos que acabamos de crear.
Archivo adjunto 1970
