Enrutando tráfico multicast en Mikrotik usando PIM y OSPF

En este manual vamos a configurar el enrutamiento de tráfico multicast usando equipos Mikrotik.
Usaremos OSPF para

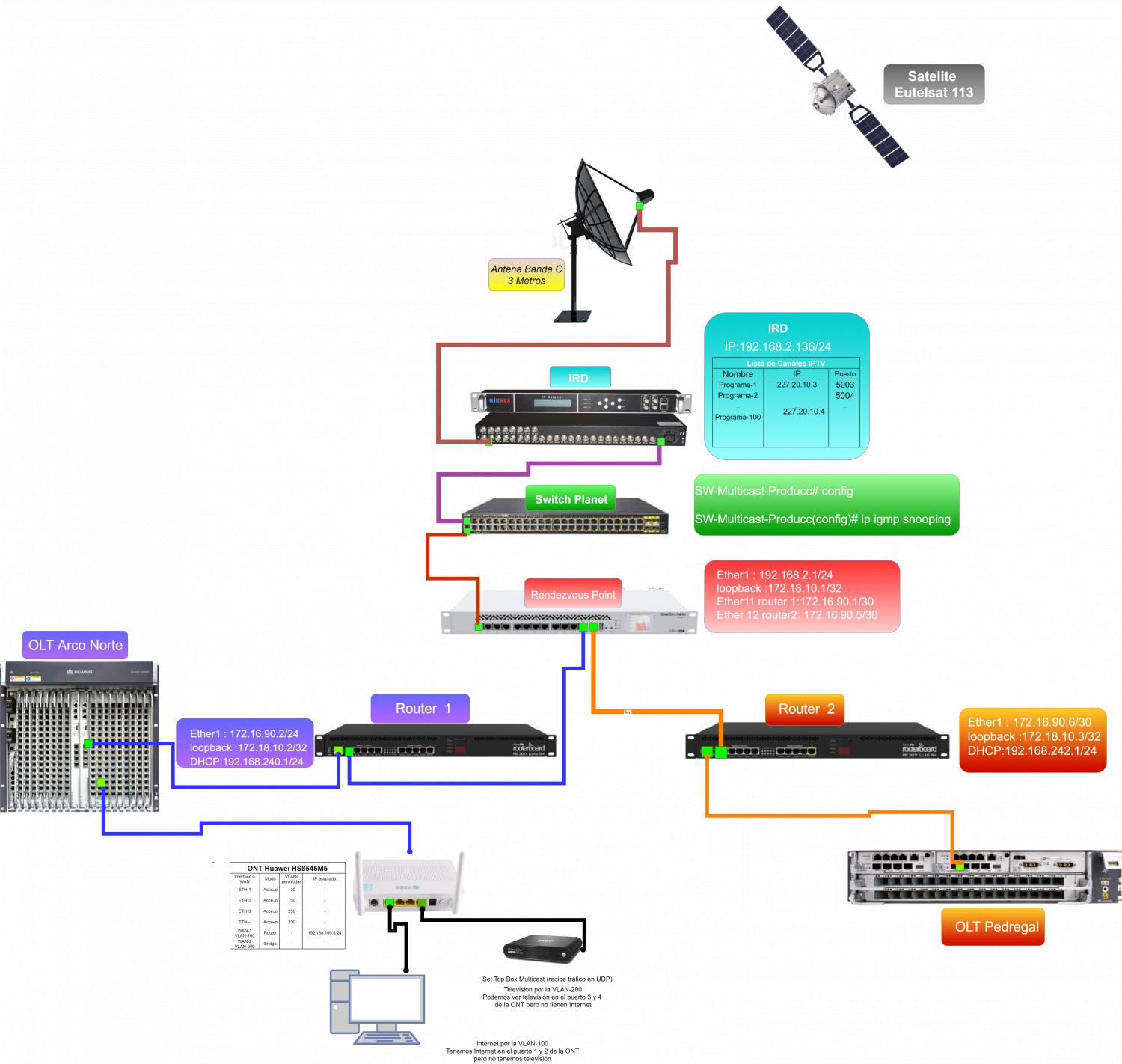

Pretendemos llegar al siguiente diagrama:

Archivo adjunto 1972

Configurar Switch Planet
Por simplicidad no usaremos VLAN en el switch.
Usaremos el rango 227.20.10.1 - 227.20.10.200 para nuestros canales de televisión.
Solo tenemos que habilitar IGMP Snooping en el Switch como buena práctica (en muchos switches esta característica esta habilitada por defecto).

SW-Multicast-Producc# config

SW-Multicast-Producc(config)# ip igmp snooping

SW-Multicast-Producc(config)#

Configurar direccionamiento según la topología

Configurar direccionamiento en el rendezvous point

Nota

Este router solo se usa para este propósito. No administra clientes.
Este equipo se encarga de enviar el tráfico multicast hacia los routers de servicio también llamados administradores.
En nuestra topología los router de servicio están representados por Router-1 y Router-2. Los router de servicio sí administran clientes.

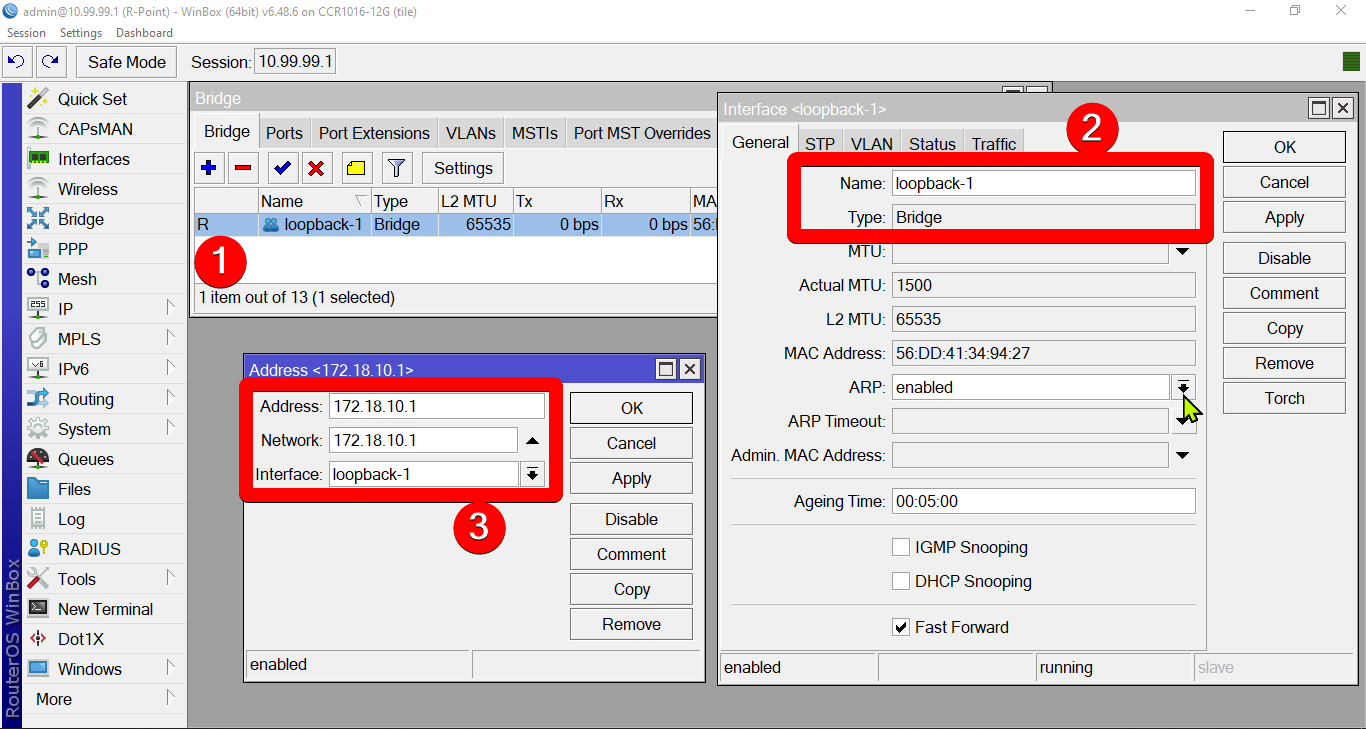

1 Configurar una interface Loopback:

Archivo adjunto 1974

2 Asignarle direccionamiento a las demás interfaces. El resultado debe ser el siguiente:

Archivo adjunto 1973

Configurar direccionamiento en el Router-1

1 Crear interface Loopback tal como en el Rendevouz Point

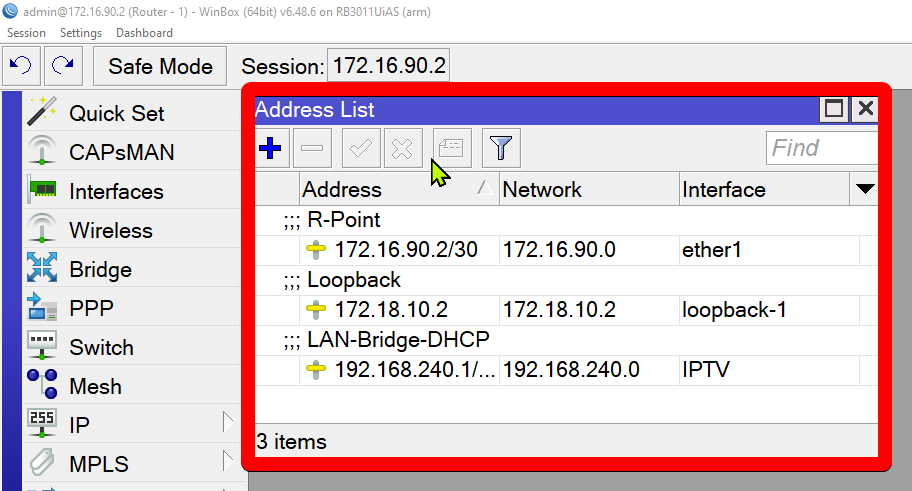

2 Configurar el resto de interfaces. El resultado debe ser el siguiente:

Archivo adjunto 1975

Nota

Importante asegurar que haya conectividad entre los routers mediante ping

Configurar OSPF en los routers

Configurar OSPF en el Rendevouz Point

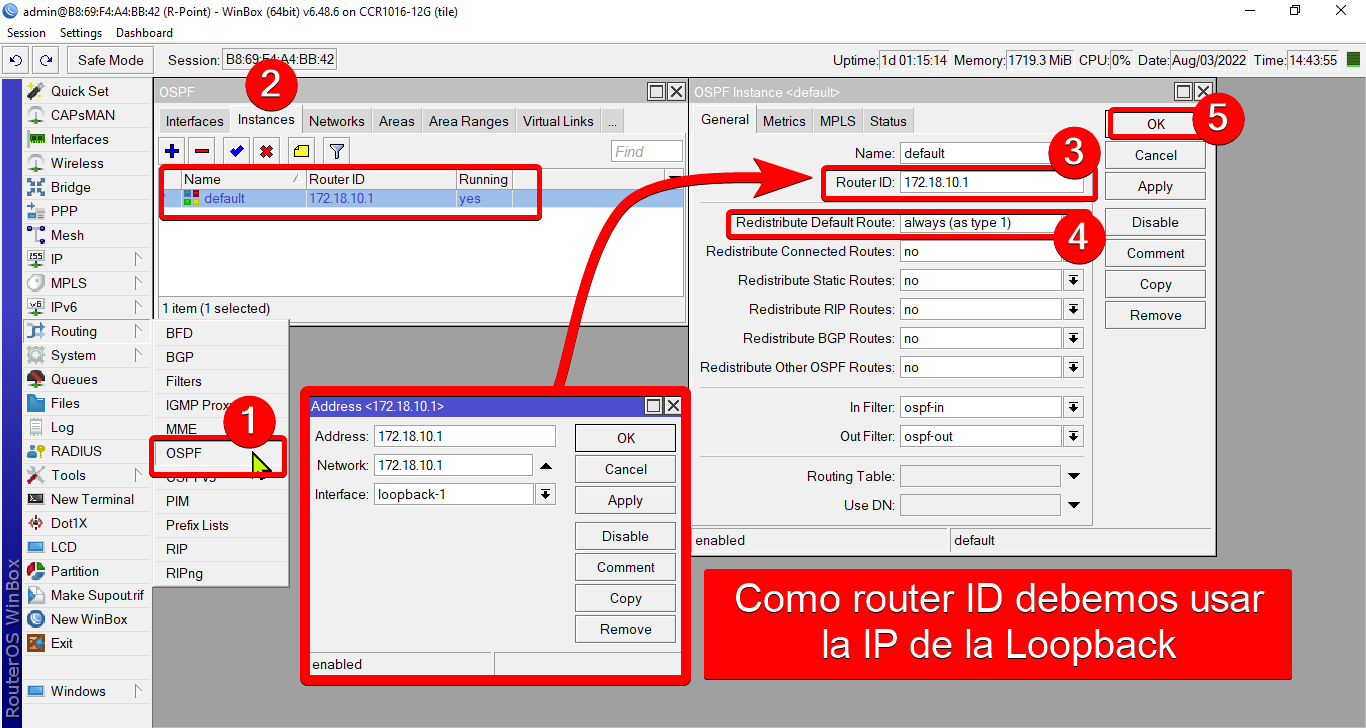

1 Vamos a definir la Loopback como Router-ID de nuestro Rendezvouz Point. Redistribuiremos la ruta por defecto que tenga nuestro Rendevouz Point.
Archivo adjunto 1976

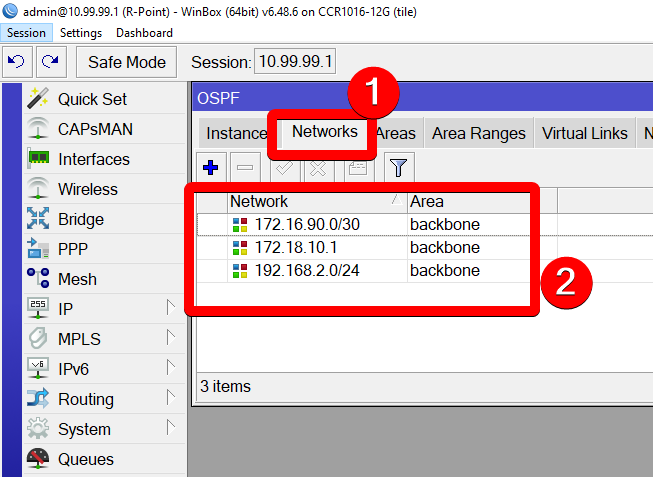

2 Vamos a declarar la redes que necesitamos comunicar a los demás routers.

Archivo adjunto 1978

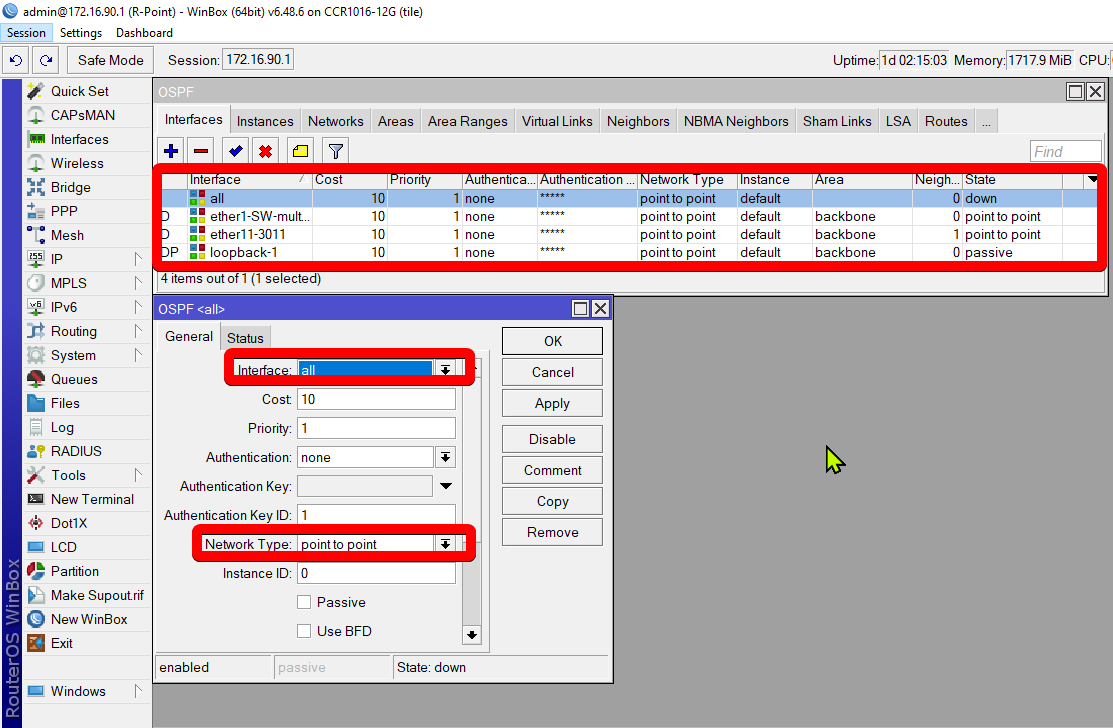

3 Declarar las interfaces donde se usará OSPF.

Por simplicidad usaremos todas las interfaces y serán del tipo Punto a Punto.
Archivo adjunto 1979

Con esto ya terminamos de configurar OSPF en el Rendezvouz Point. Haremos el mismo proceso con el Router 1.


Configurar OSPF en el Router-1
Los pasos son los mismos que en el Rendezvouz Point.

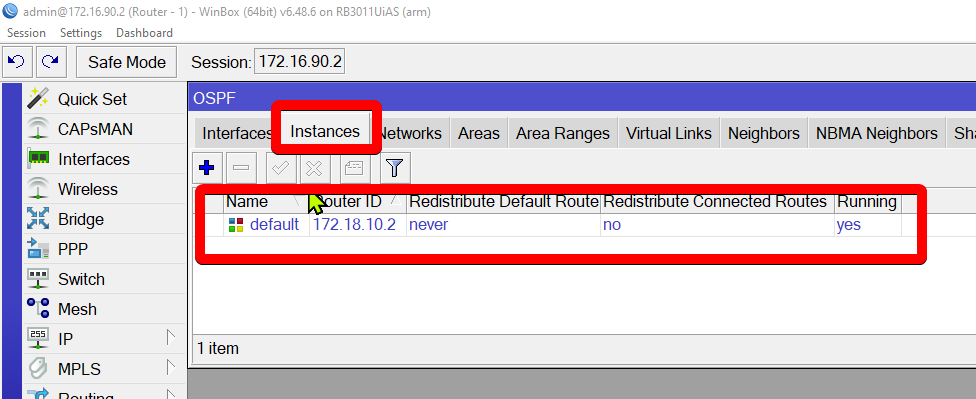

1 Simplemente es añadir la Loopback como Router-ID en la instancia OSPF.
Archivo adjunto 1980

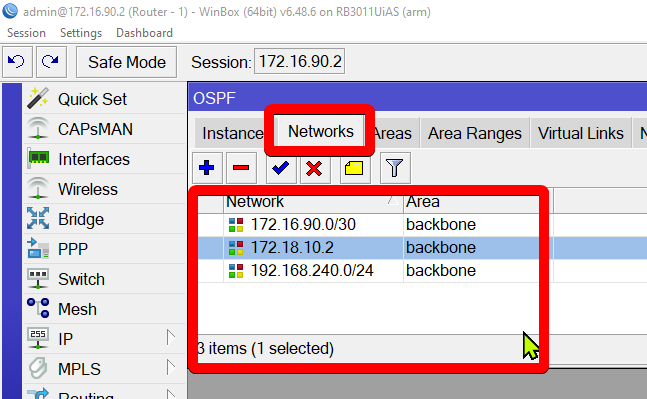

2 Declarar tus redes LAN
Archivo adjunto 1981

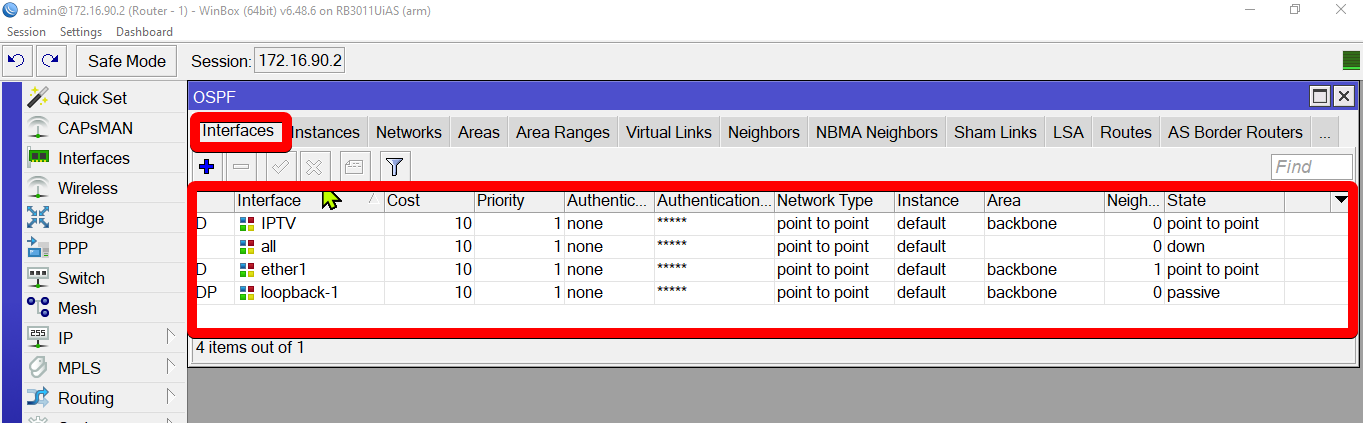

3 Añadir todas las Interfaces al proceso de OSPF.
Archivo adjunto 1982

Configurar PIM en los routers

Configurar PIM en el Rendezvouz Point

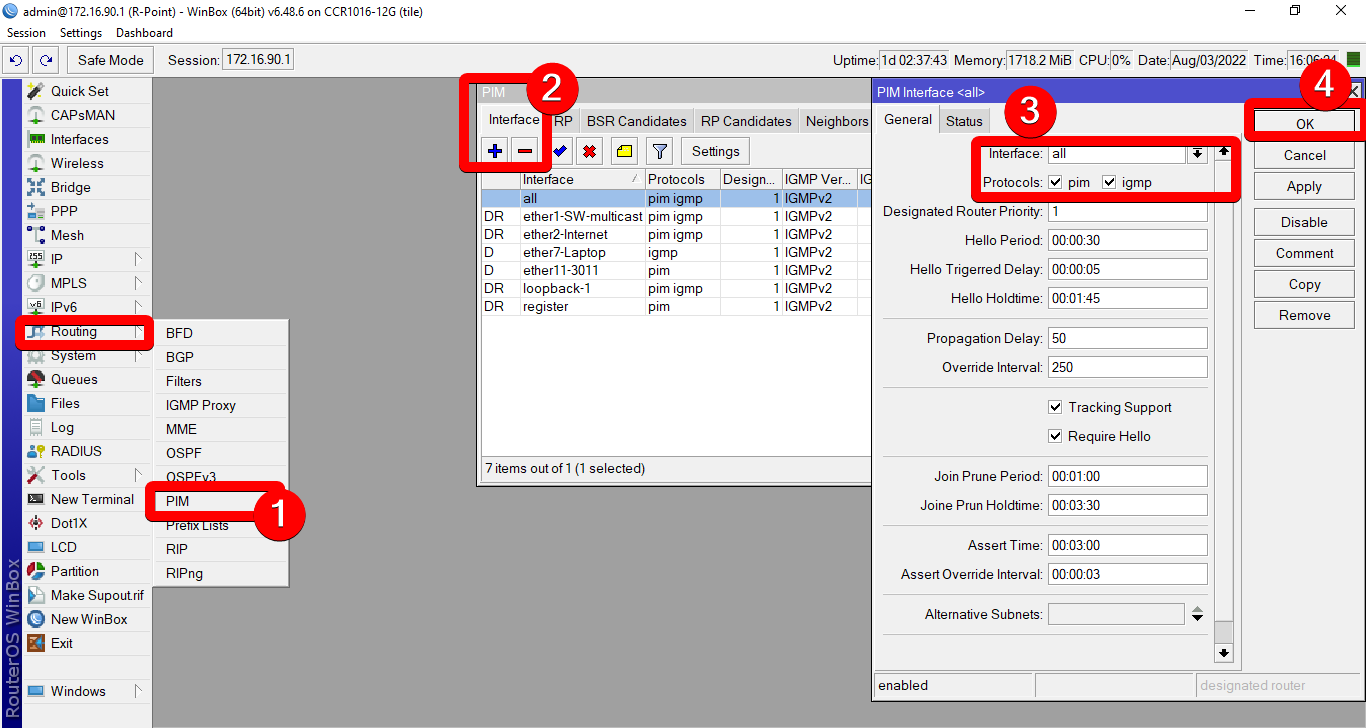

1Declaramos las interfaces que participan en el proceso PIM. Usamos todas por simplicidad. Importante seleccionar IGMP y PIM en la opción de protocolos.

Archivo adjunto 1983

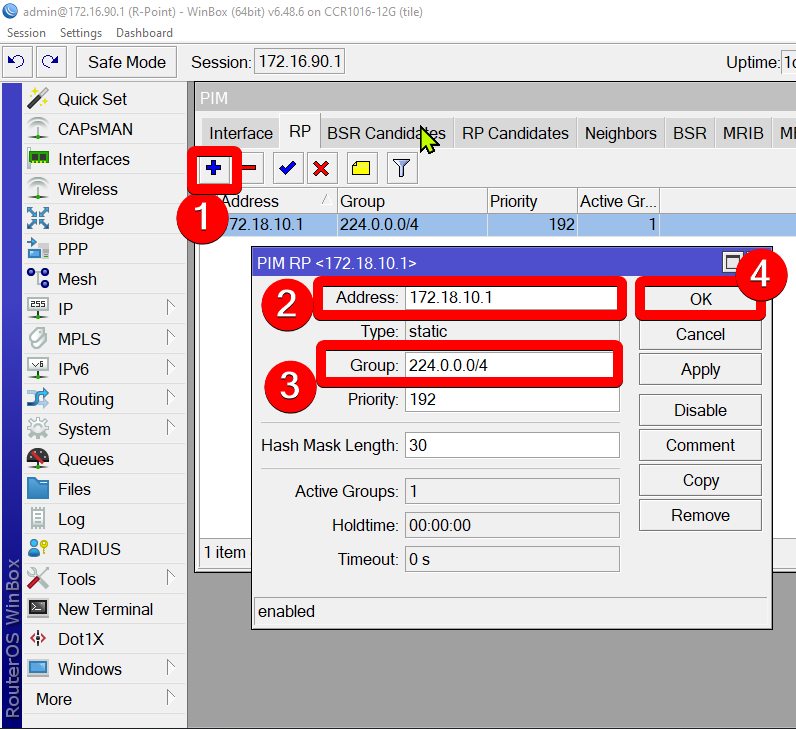

2 Seleccionar el router que será el Rendezvouz Point. En este caso nosotros mismos nos declaramos como rendezvouz point y para ello usaremos la IP de nuestra interface Loopback.

Archivo adjunto 1984



Configurar PIM en el Router-1
El proceso es el mismo.

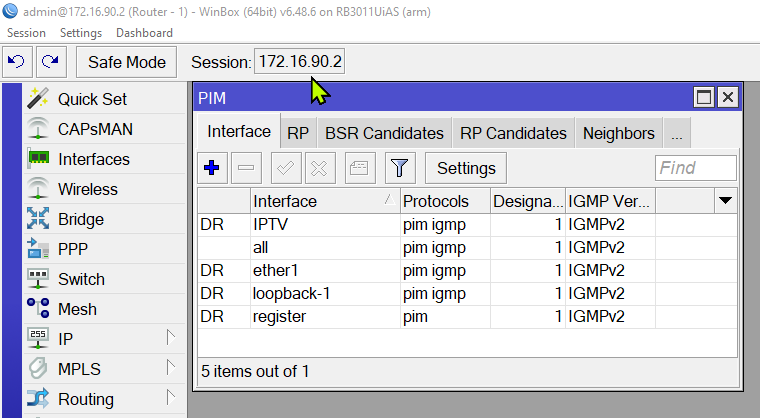

1 Declaramos nuestras interfaces que participaran en el proceso PIM
Archivo adjunto 1985

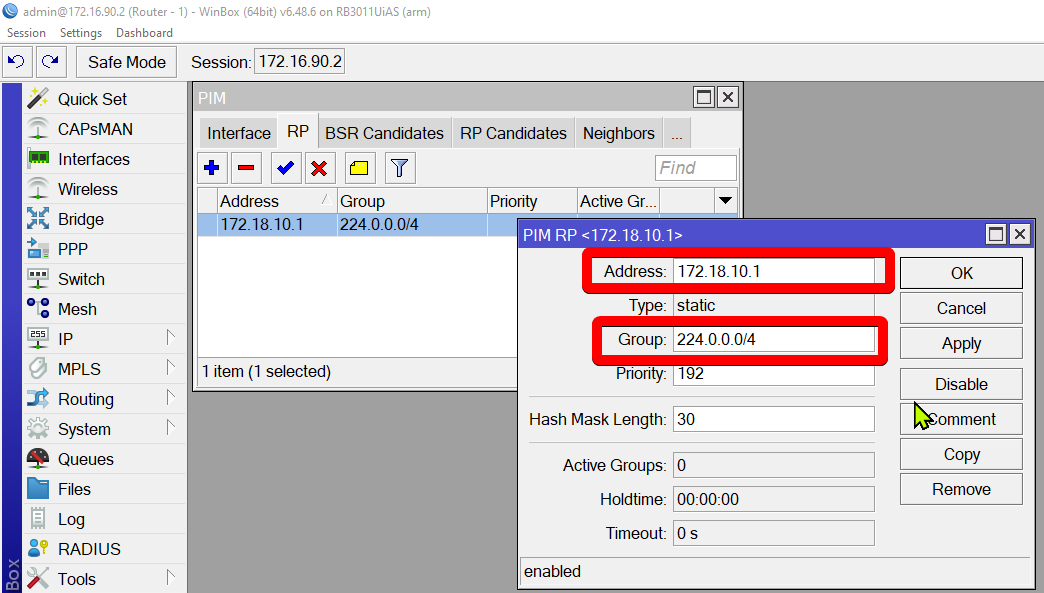

2 Declaramos la IP del Rendezvouz Point. En este caso es su IP Loopback.

Archivo adjunto 1986

Nota

Una vez realizado esto ya podemos ver el video en nuestro Router-1. Para ello nos conectamos a la interface LAN. Una vez ahí podemos usar VLC para reproducir el video usando las direcciones IP multicast y sus puertos correspondientes.

Pruebas de funcionamiento

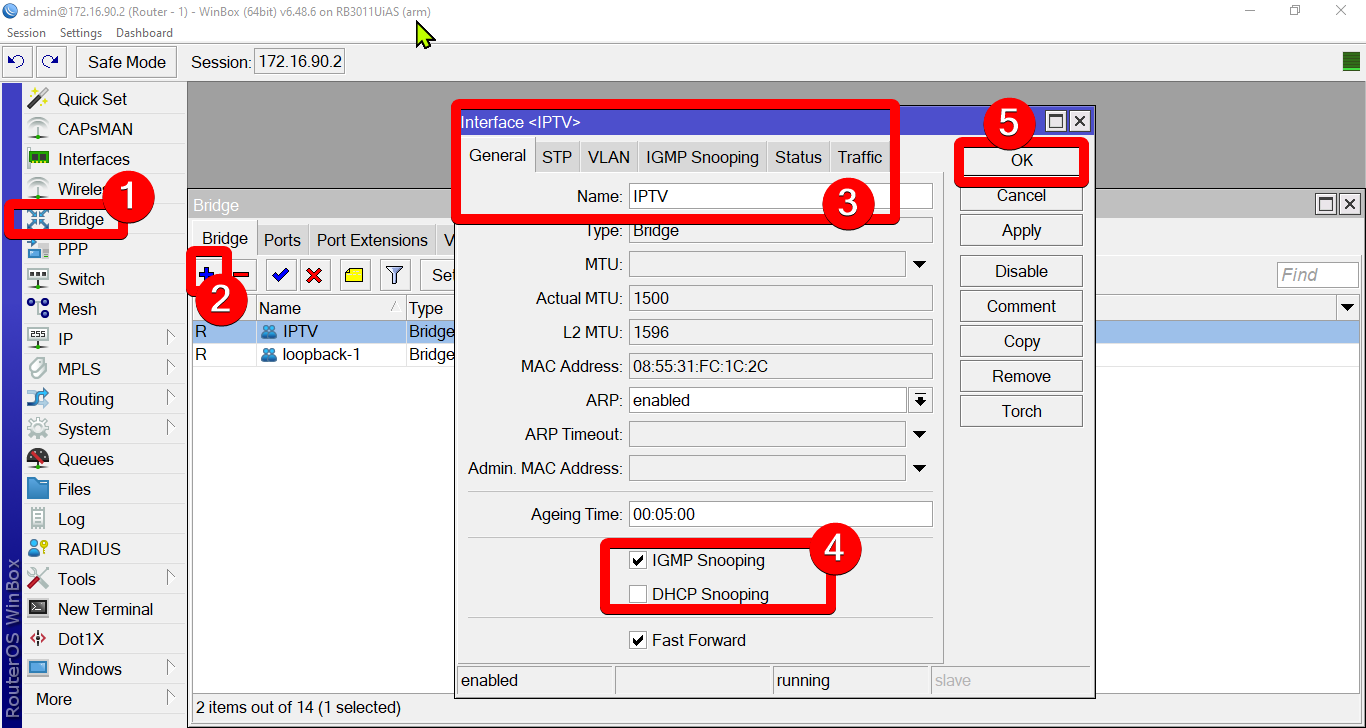

1 Para demostrar que el enrutamiento esta funcionando podemos crear un bridge, habilitar IGMP y añadir puertos al bridge. Conectamos Laptops o STB a esos puertos y debemos ver nuestro contenido multicast.

Archivo adjunto 1987

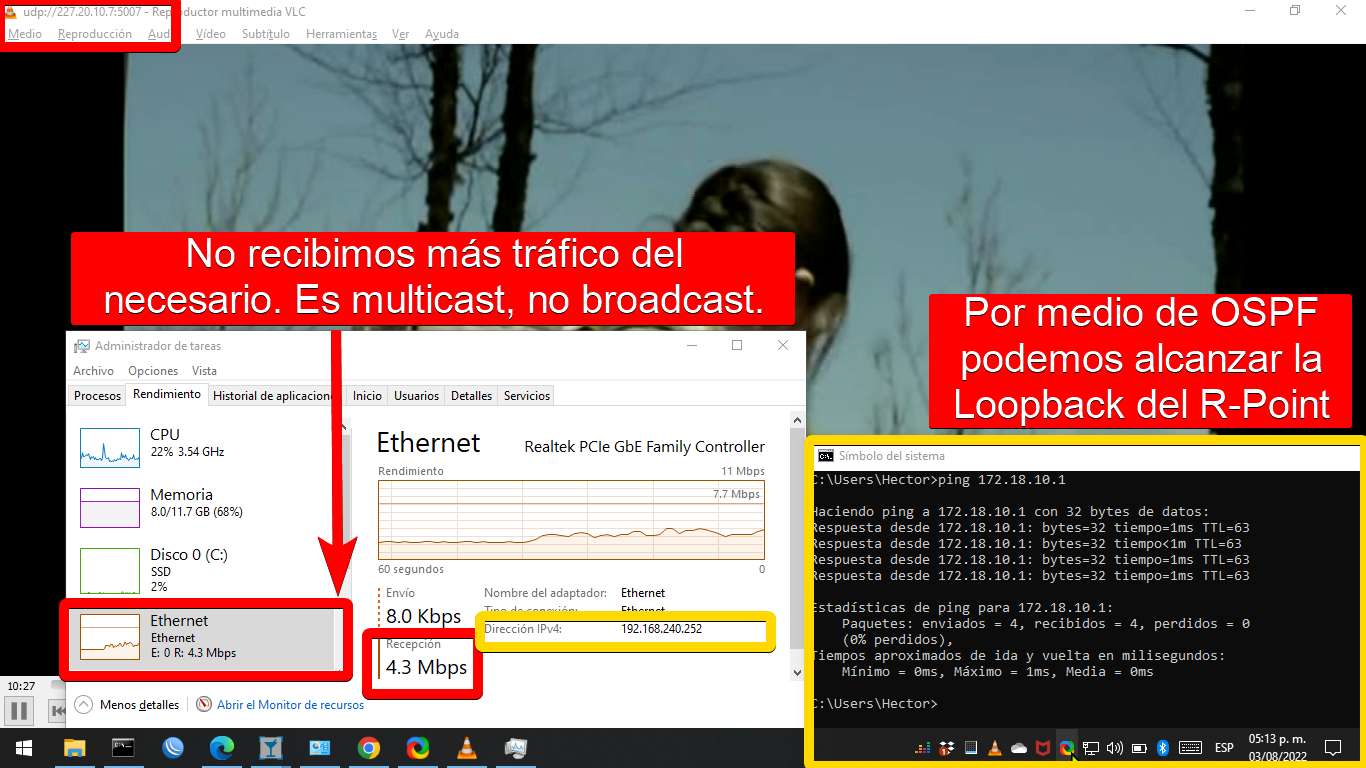

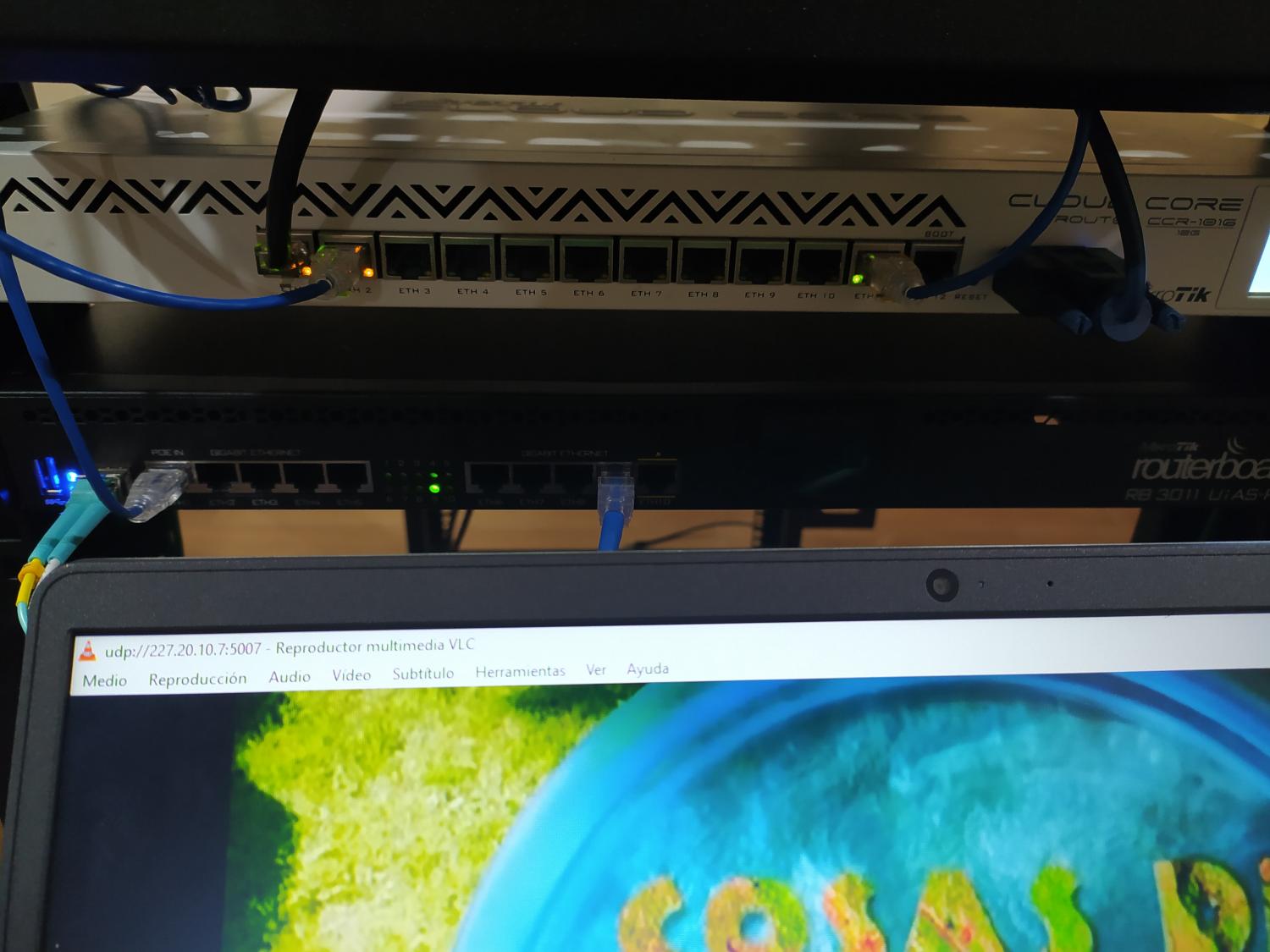

2 Conectamos una Laptop y probamos nuestro contenido usando VLC

Archivo adjunto 1988

3 Probamos tener conectividad con la Loopback del Rendezvouz Point. Es fundamental alcanzar esa IP.
Adicionalmente es importante verificar que lo que estamos reproduciendo es solo el tráfico multicast. Y debe ser solo el tráfico que es necesario para transportar el canal.
Es decir que si un canal de TV requiere 3Mpbs, 5Mpbs, 10 Mpbs u otra cantidad entonces solo esa cantidad de tráfico debemos estar recibiendo.

Archivo adjunto 1989

Añadir a nuestro tráfico Multicast a nuestra OLT

Crear una VLAN para transportar el tráfico multicast hacia la OLT

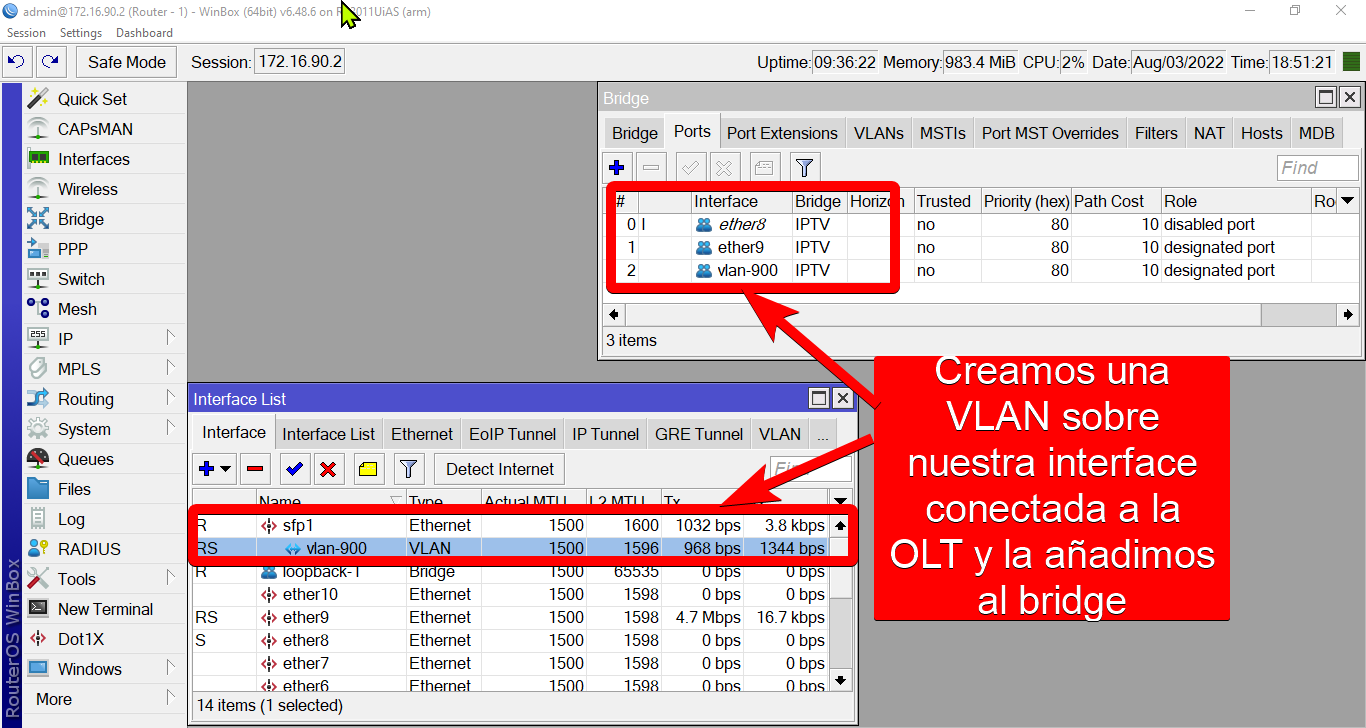

En este mismo bridge que hemos creado y que también hemos validado que recibe tráfico multicast vamos añadir la vlan que también debemos crear en la OLT para inyectarle nuestros canales de televisión.

Archivo adjunto 1990
Finalmente configuramos nuestra OLT Huawei para que admita tráfico multicast en la VLAN 900. Podemos ayudarnos de la configuración mostrada en el anterior manual CLIC AQUI a partir del punto numero 5.
