¿Como configurar TP-LINK DS-P7001-08 utilizando método Auto Authentication?

Configuración Inicial

Estas configuraciones se realizaron utilizando OLTs con las siguientes características:

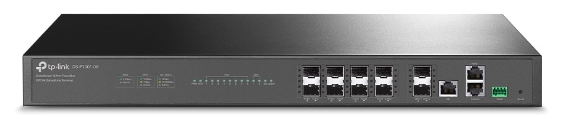

TP-LINK DS-P7001-08

Archivo adjunto 2022

Características:
OLT TP-LINK DS-P7001-08, Software Version V1.00

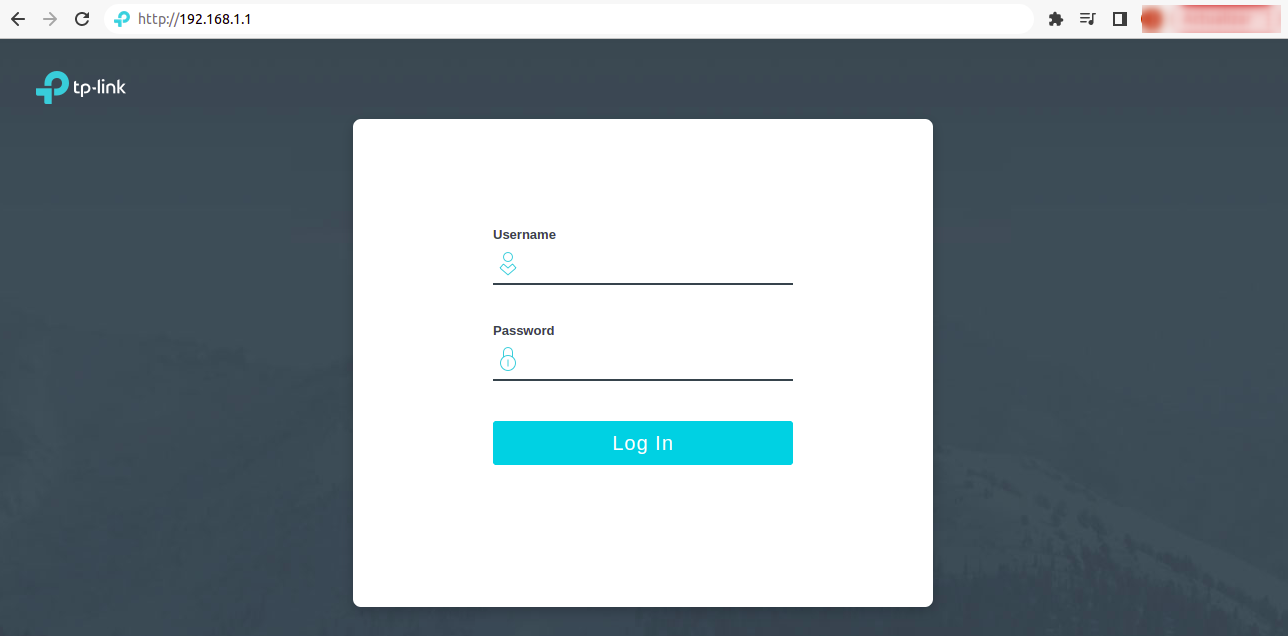

Accesos IP Default:
192.168.1.1

User & Password:

• user: admin
• pass: admin

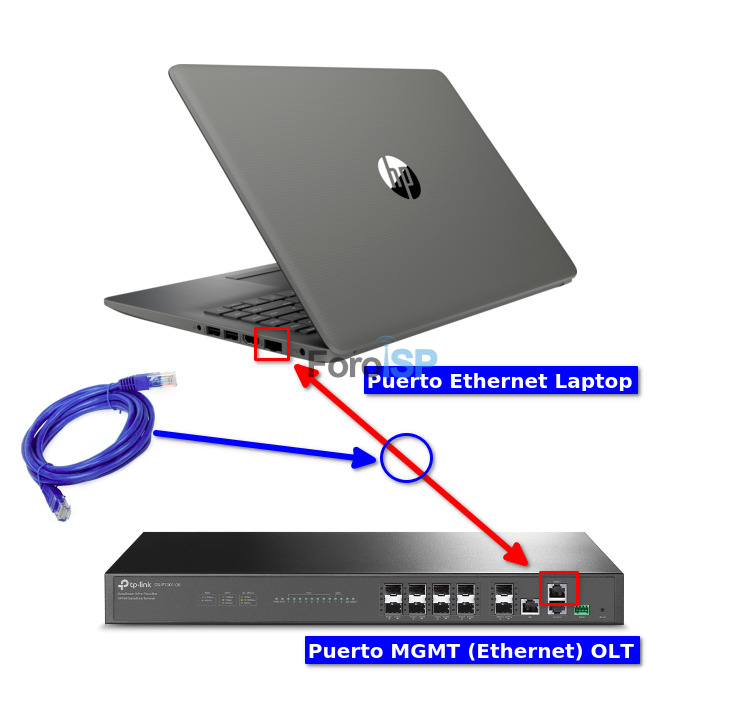

Debemos conectarnos físicamente a la OLT
Utilizando un cable utp del puerto Ethernet de nuestra computadora al puerto MGMT de la OLT, una vez conectados debes asignar una ip estática (que se encuentre en el rango de la Ip de la OLT) a nuestra computadora para por alcanzarla, por ejemplo 192.168.1.10.

Archivo adjunto 2023

Una vez hecho lo anterior probamos dando ping a 192.168.1.1.

Archivo adjunto 2024

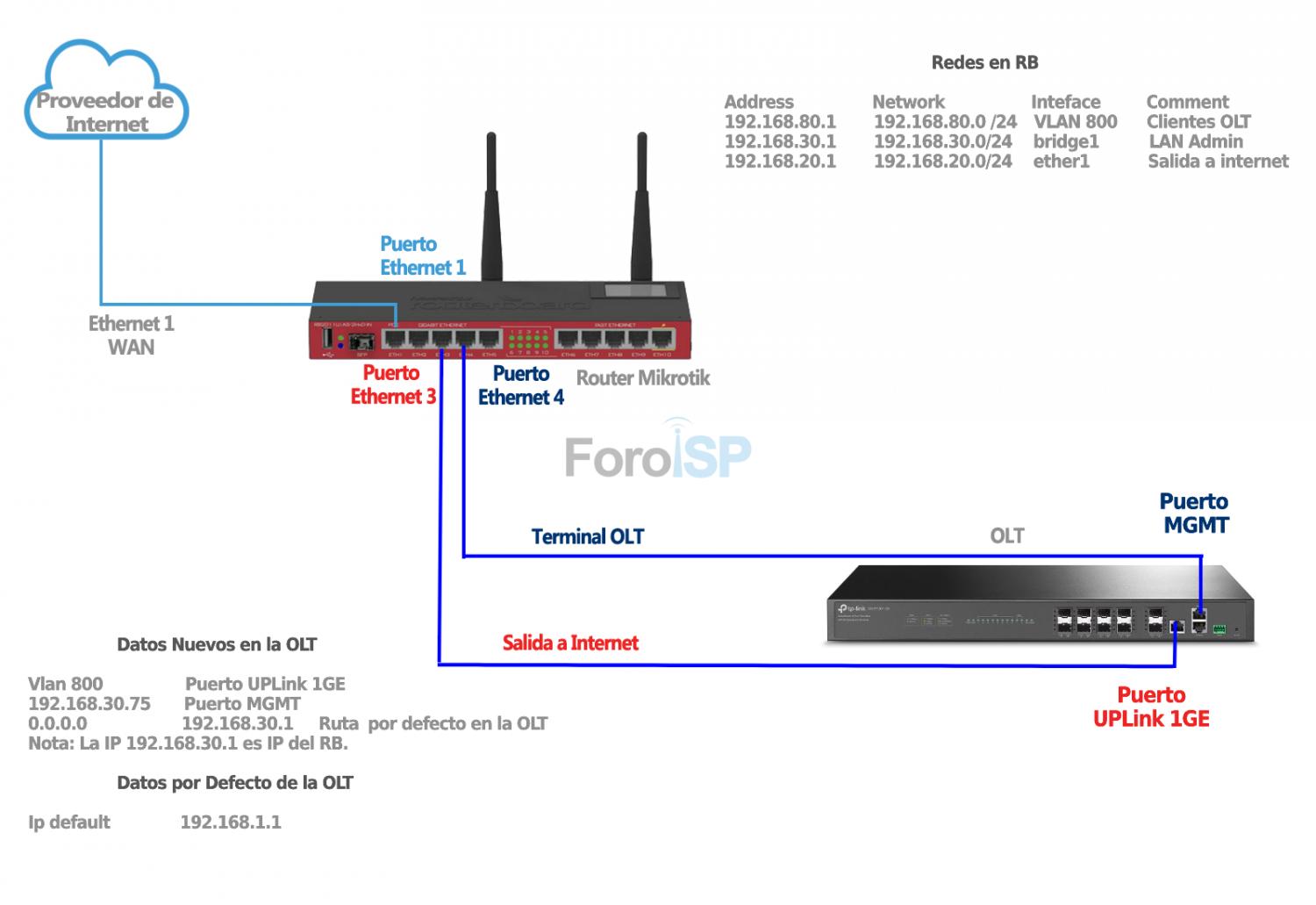

El siguiente diagrama presenta la conexión física a seguir cuando no contamos con fibra óptica para hacer una conexión SFP

Archivo adjunto 2031

Asignar IP de administracion a OLT

Debemos tener agregadas nuestro Vlan, LAN De Administración y LAN de Segmento de Clientes en nuestro Router.

Archivo adjunto 2026

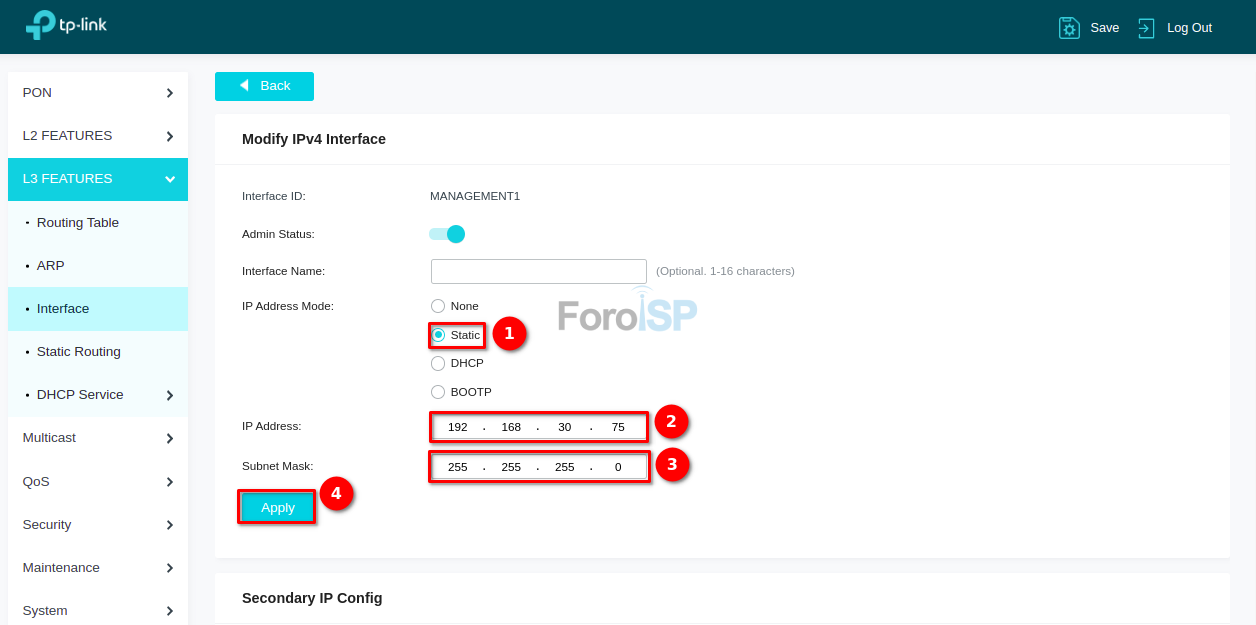

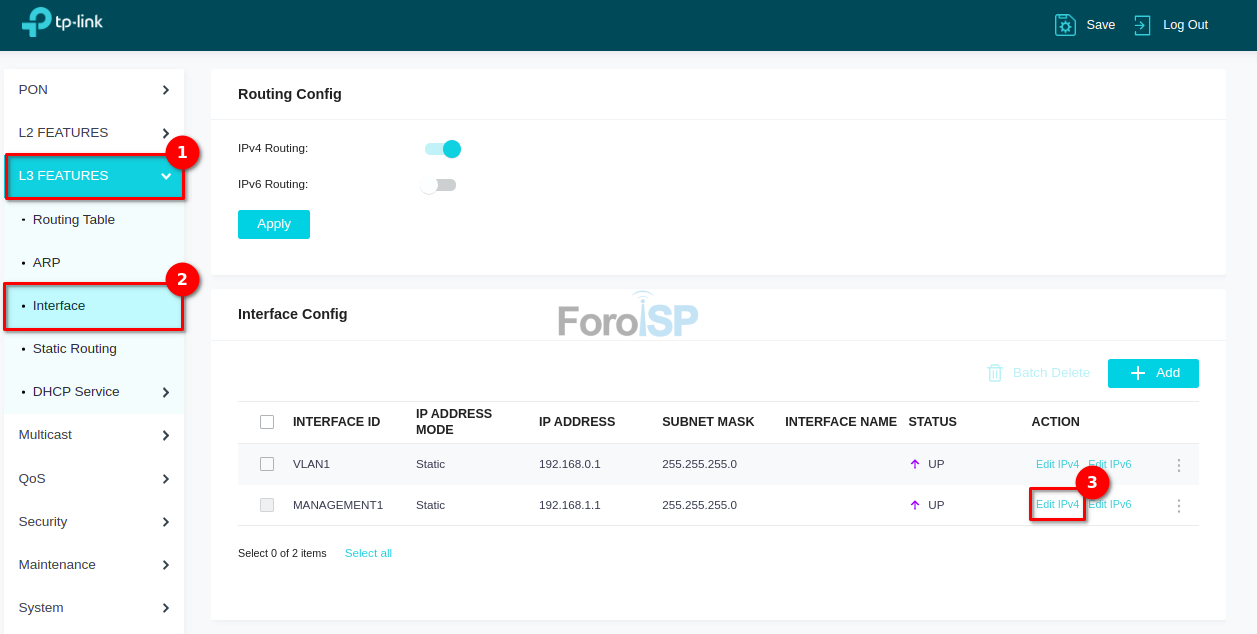

Utilizaremos la ip 192.168.30.75, esto permitirá acceder a la interfaz utilizando la Ip de administración y ya no la Ip por default. Colóquese en:

L3 Features | Interface

Y de click en "Edit IPv4"

Archivo adjunto 2020

Y modifique los datos correspondientes

Archivo adjunto 2021


Para autorizar Onus de forma automatica siga los siguientes pasos (Este manual es solo un ejemplo para ello). Realizaremos lo siguiente:

1. Cambiar el Modo de autenticación de los puertos.
2. Crear Traffic Profile
3. Crear VLAN
4. Configuración Automática de Service Port.
5. Asignación automática de Traffic Profile.
6. Configurar DBA Profile
7. Configurar Line Profile
8. Configurar Service Profile
9. Autorizar la ONU

1 Cambiar el modo de autorización

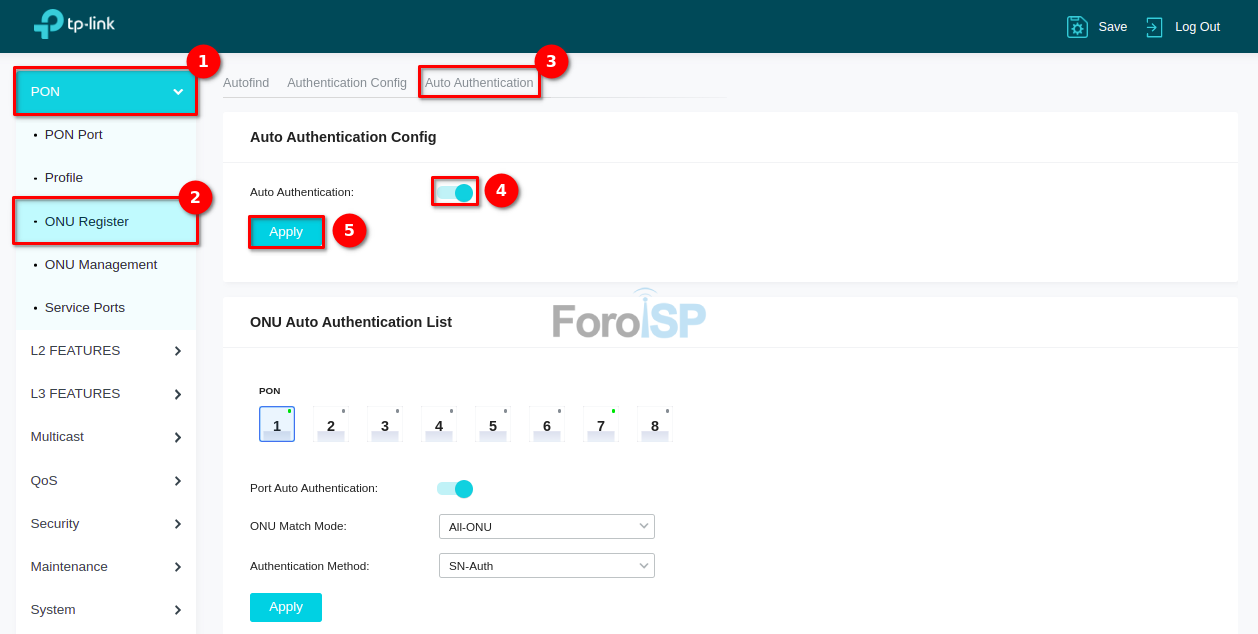

Una vez haya iniciado sesión en la OLT, esta tiene configurado el modo de autorización "Auto Authentication" como "Disable", vamos a editar esta información para activar esta configuración. Colóquese en:

PON | ONU Register | Auto Authentication

Archivo adjunto 2030

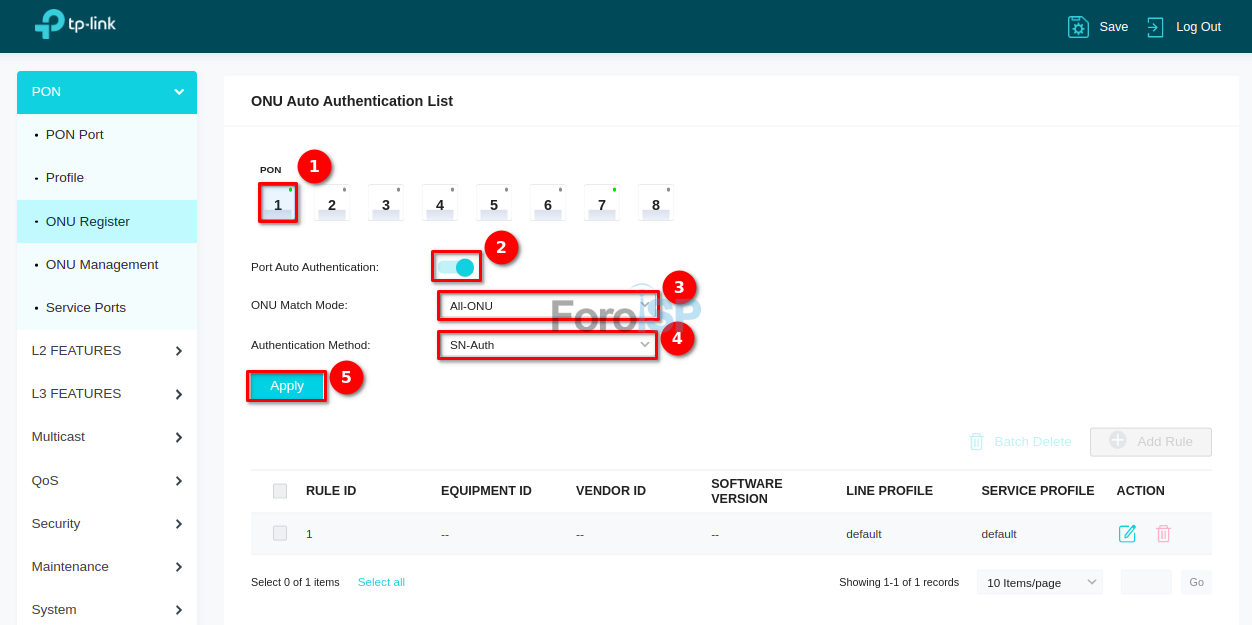

Ahora modificaremos el método de registro para cada puerto, en este caso usaremos el puerto 1

Archivo adjunto 2029

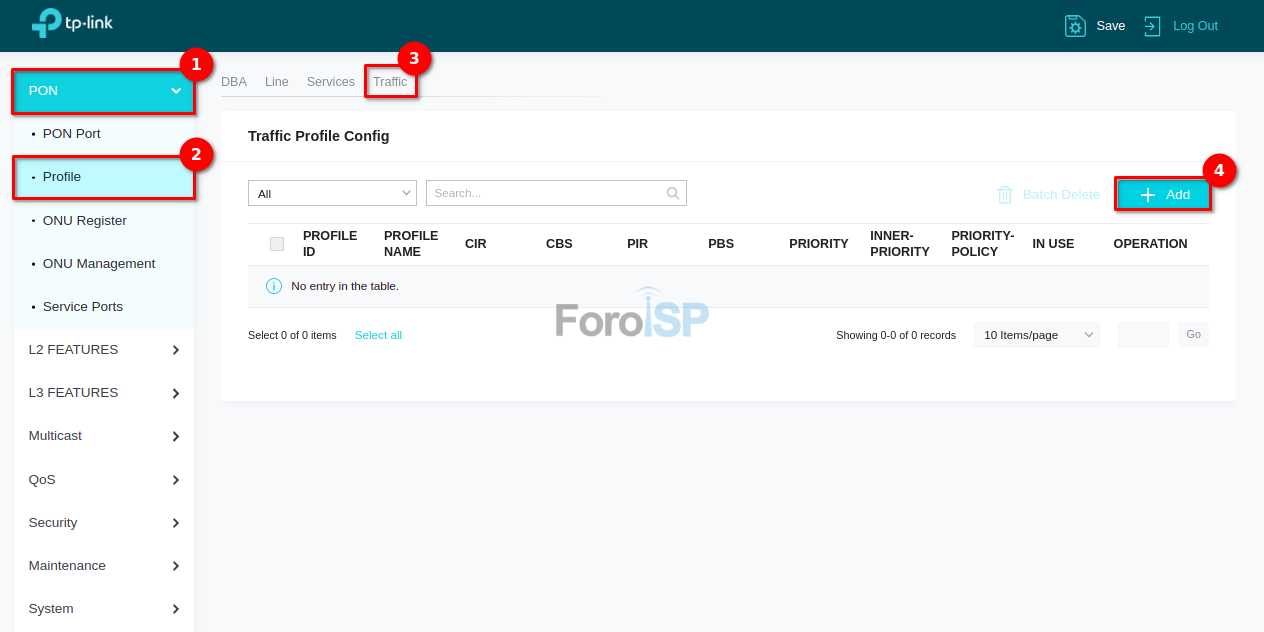

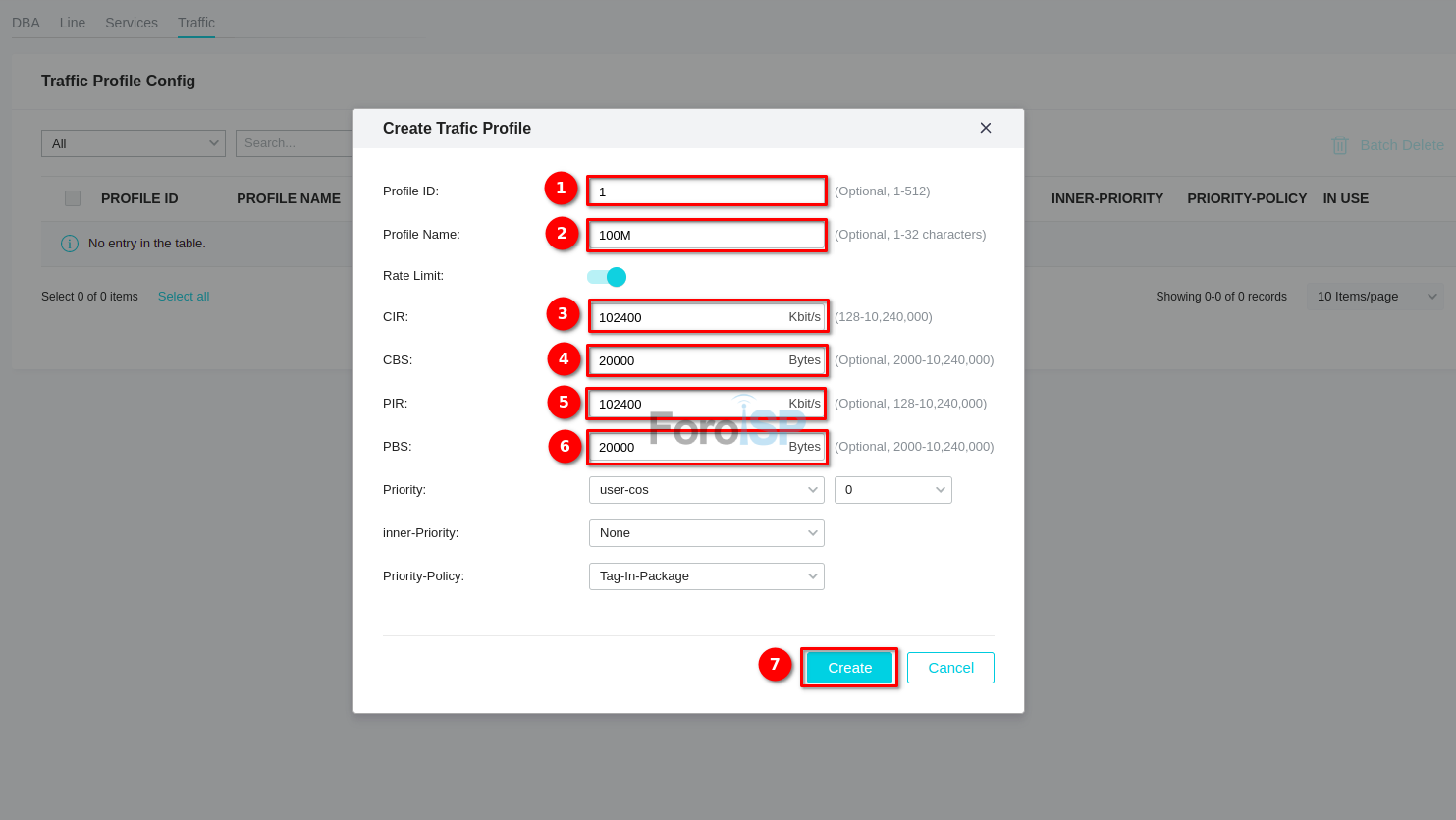

2 Creación de Traffic Profile


El siguiente paso será crear un Traffic Profile con nombre 100M. Colóquese en:


PON | Profile | Traffic


Si desea consultar mas información sobre este tema puede consultar el siguiente enlace: Crear Traffic Profiles (Proximamente)

Archivo adjunto 2032


Y agregue el nuevo registro

Archivo adjunto 2035

• Traffic Profile ID: 1, este no puede ser 0
• Profile Name: Puede escoger el nombre de su preferencia
• Rate Limit: Información por default
• Cir (Kbps): Velocidad mínima
• Cbs (Kbps): Tamaño máximo de la ráfaga del CIR
• Pir (Kbps): Tasa máxima por un tiempo determinado
• Pbs (Kbps): Tamaño máximo de la ráfaga del PIR
• Prioritiy: Información por default
• Inner-Priority: Información por default
• Priority-Policy: Información por default

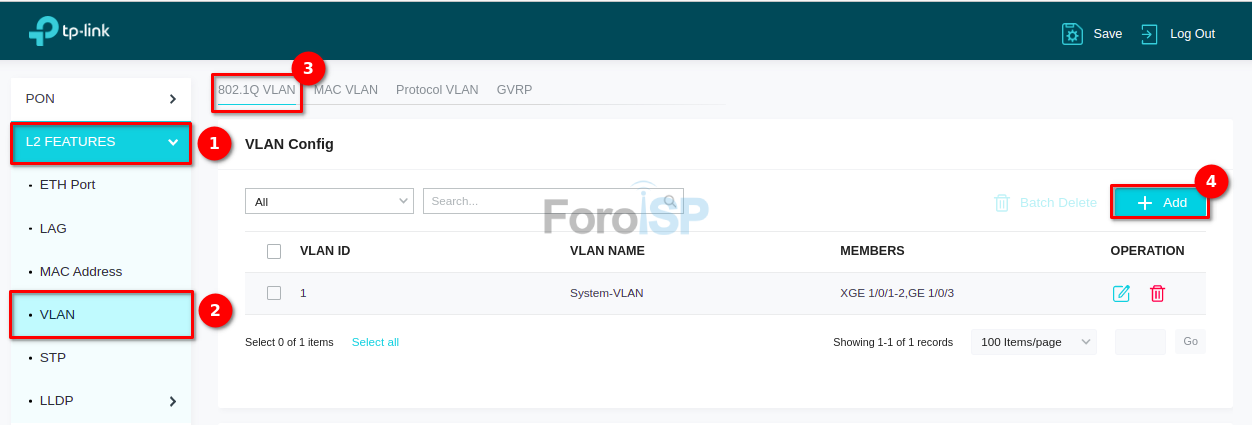

3 Creación y asignación de VLAN.

Colóquese en:


PON | VLAN | 802.1Q VLAN

Archivo adjunto 2036

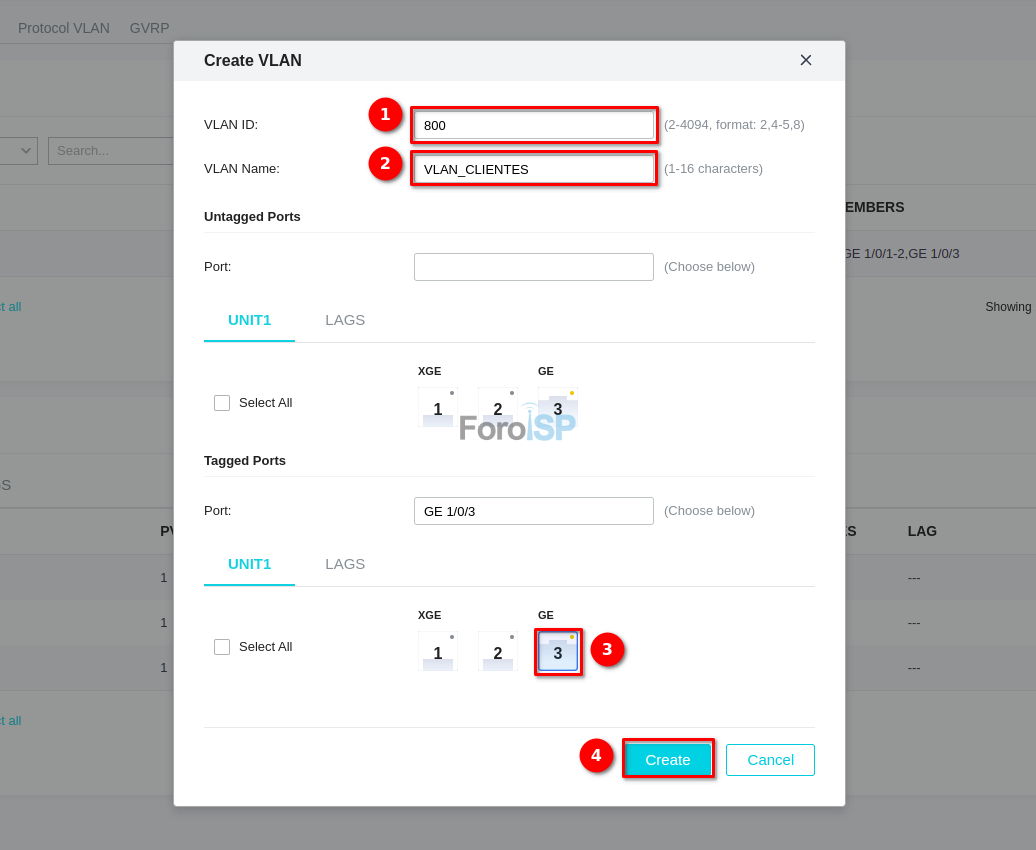

Ahora vamos a agregar la información y taggear la vlan al puerto GE 1/0/3 que estamos utilizando

Archivo adjunto 2037

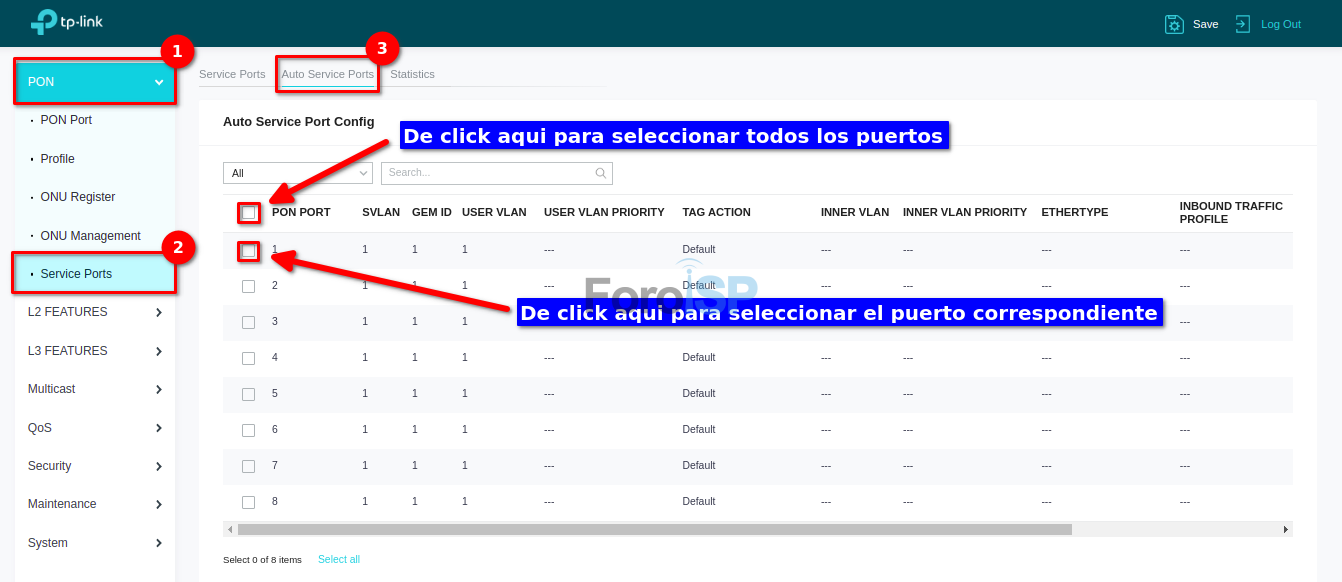

4 Configuración Automática de Service Port.

Para configurar de los service port automáticos, podemos seleccionar uno solo o todos. Colóquese en:

PON | Service Ports | Auto Service Ports

Nota

Al activar esta opcion, la OLT va asignar una configuración de service port para todas las ONU conectadas al puerto. Por ejemplo: Si habilitamos la opción para el puerto 1, todas las onus autorizadas en ese puerto tendrán esa configuración de service port

Archivo adjunto 2044

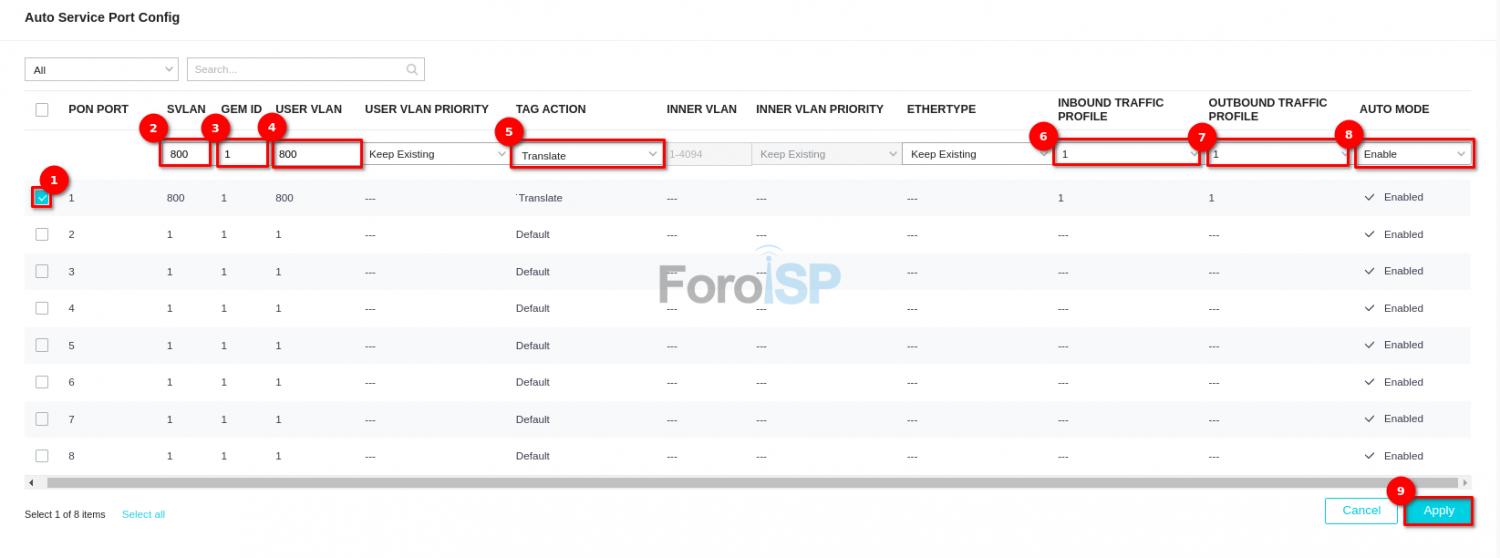

Seleccionamos los parámetros que llevaran los service port en ese puerto.

Archivo adjunto 2045

1. Seleccionamos el puerto, para este manual usaremos 1
2. Svlan: Selecciona la svlan de su preferencia, para este manual usaremos la vlan que creamos anteriormente
3. Gem ID: Seleccionamos el Gem ID, para este manual usaremos 1
4. User Vlan: Selecciona la svlan de su preferencia, para este manual usaremos la vlan que creamos anteriormente
5. Tag Action: Selecciona la opción de su preferencia, para este manual usaremos Translate
6. Inbound Traffic Profile: Selecciona la opción de su preferencia, para este manual usaremos el creado anteriormente, el cual contiene el ID 1.
7. Outbound Traffic Profile: Selecciona la opción de su preferencia, para este manual usaremos el creado anteriormente, el cual contiene el ID 1.
8. Auto Mode: Seleccionamos Enable.

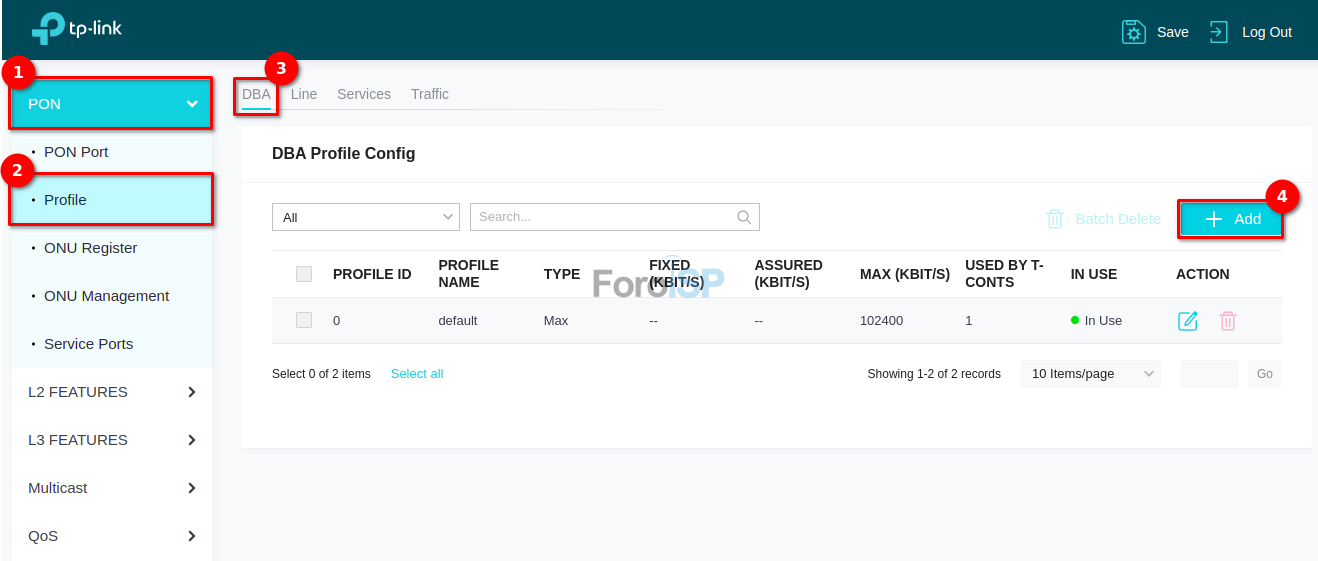

5 Creación de DBA Profile.

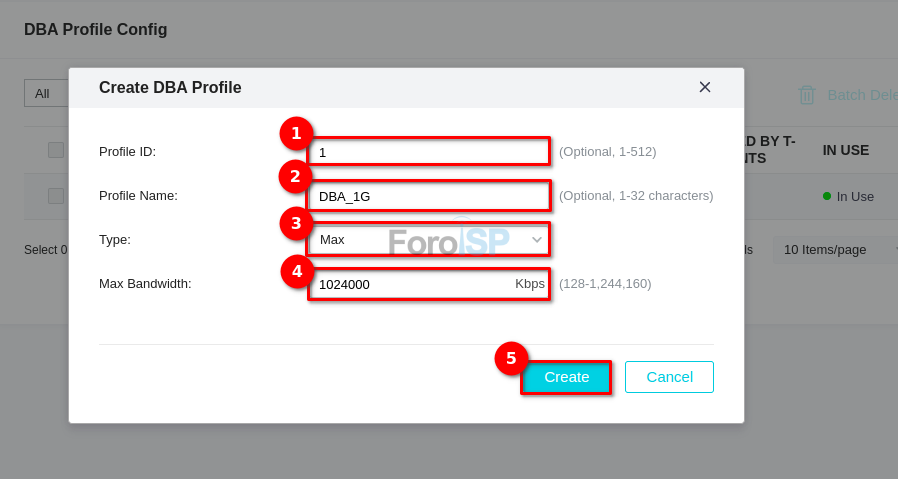

Ahora, es necesario crear un DBA Profile, para este ejemplo será de 1024000 (1G). LA OLT cuenta ya con un DBA Profile así que colocaremos el ID 1. Colóquese en:

PON | Profile | Profile | DBA

Si desea consultar mas información sobre este tema puede consultar el siguiente enlace: Crear DBA Profile

Archivo adjunto 2046


Y agregue el nuevo registro

Archivo adjunto 2047

• Profile Name: Puede elegir el nombre de su necesidad
• DBA Type: Max, para este ejemplo
• Max Bandwidh(kbps): Velocidad

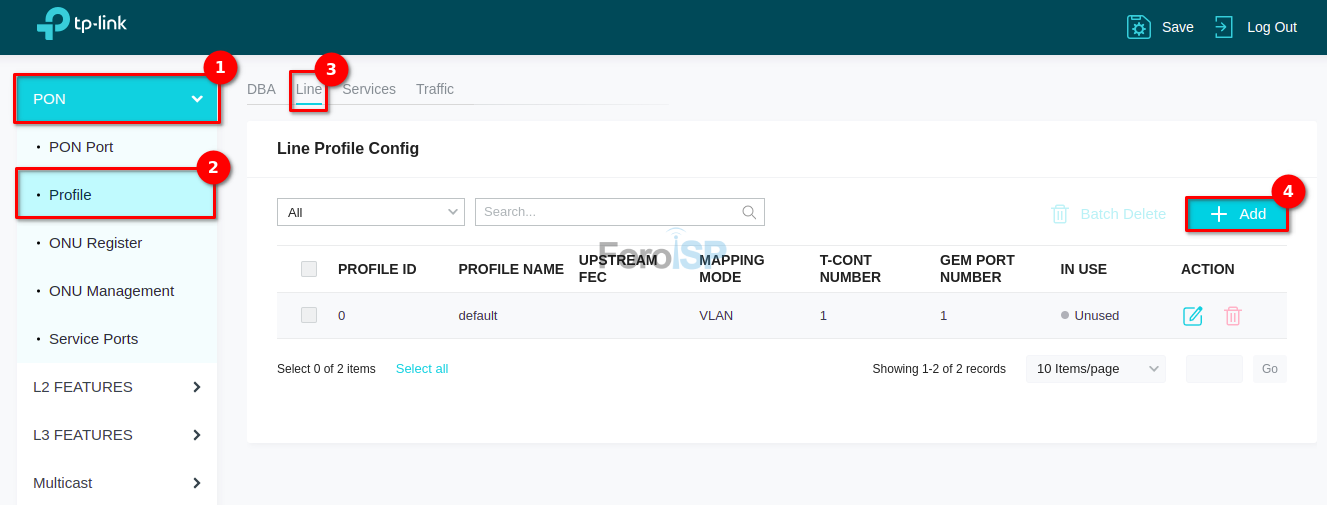

6 Crear Line Profile

La OLT ya cuenta con un Line Profile creado, así que nosotros usaremos el ID 1. Colóquese en:

PON | Profile | Line

Si desea consultar mas información sobre este tema puede consultar el siguiente enlace: Crear Line Profile

Archivo adjunto 2048

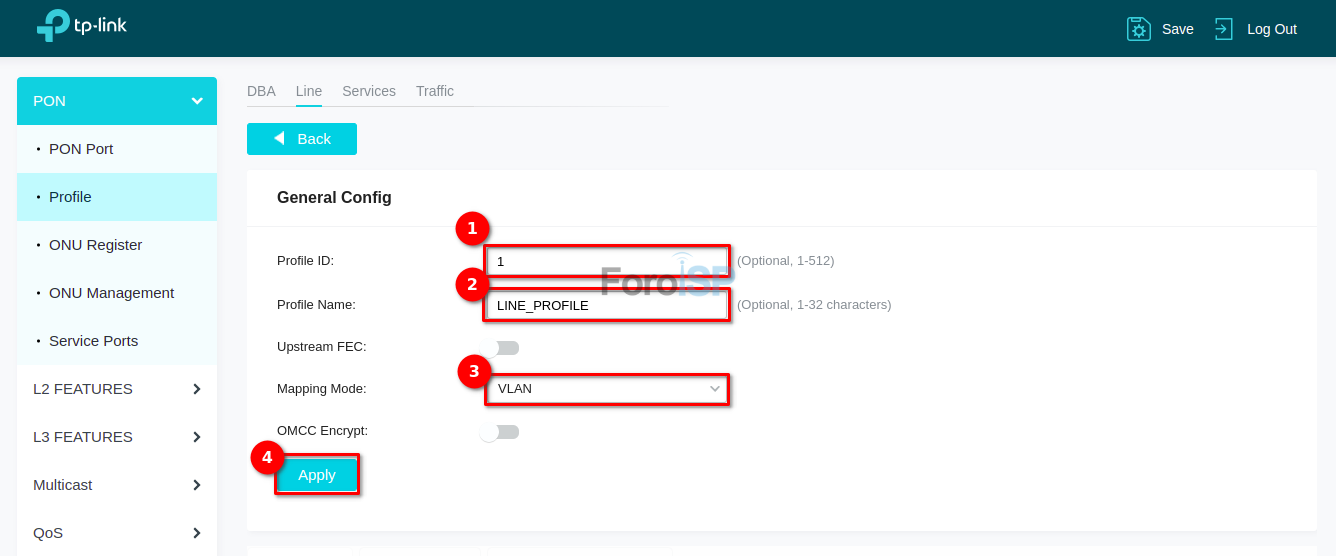

Y agregue el nuevo registro

Archivo adjunto 2049

• Profile Name: Puede escoger el nombre que este a sus necesidades

Al crear el Line Profile debemos configurar los tcont y gem correspondientes. En la imagen se muestra el listado de los Line Profile en la OLT, esta ya cuenta con un registro por default por el momento podemos evitar su uso. En cuanto a la información recién creada en la imagen anterior, para este ejemplo fue:

• Upstream FEC Mode: off
• Mapping Mode: Vlan
• Tcont
• Gem

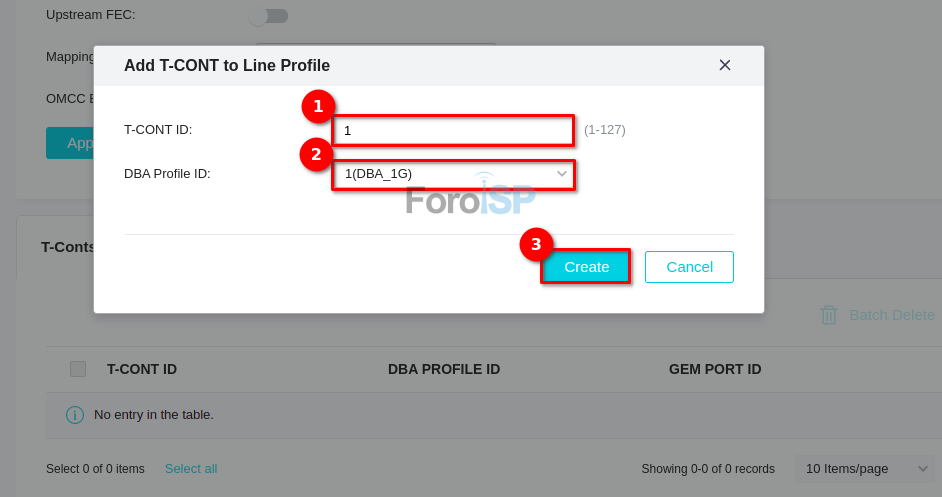

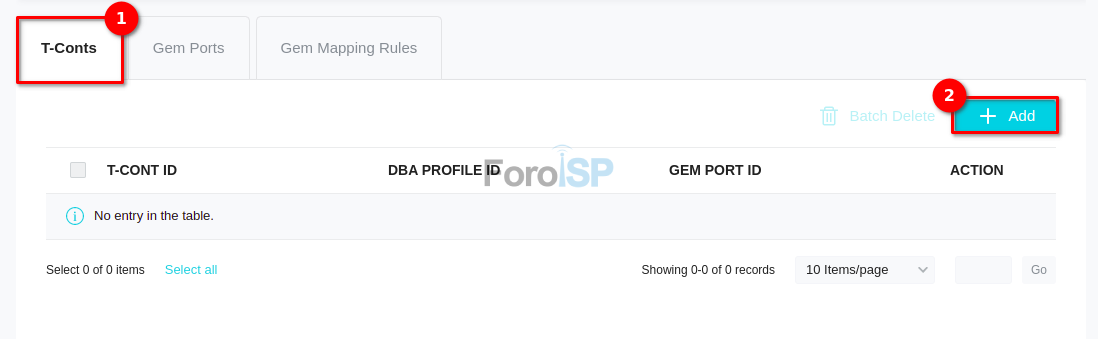

6.1 Agregar el tcont


Archivo adjunto 2050

Y agregue el nuevo registro

Archivo adjunto 2052

• DBA Profile ID: El DBA Profile creado en los pasos anteriores

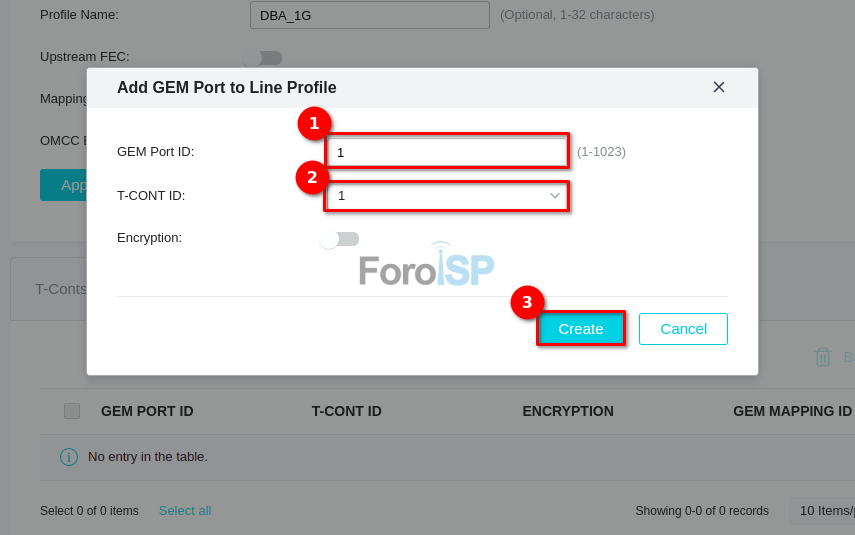

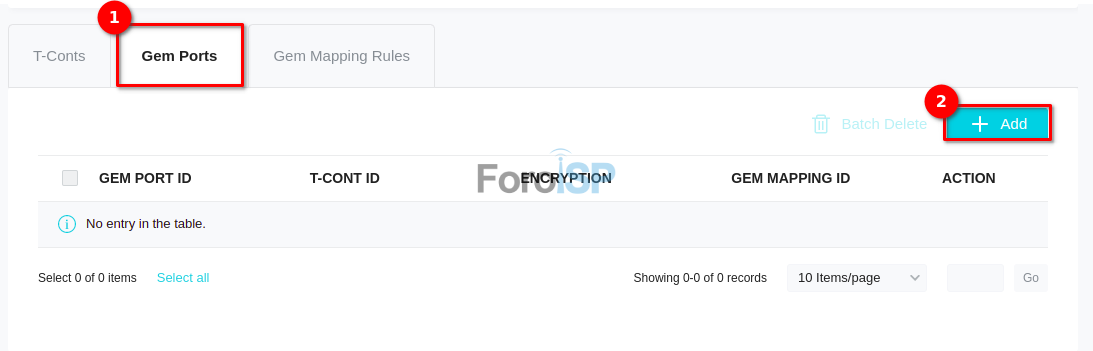

6.2 Agregar el gem




Archivo adjunto 2053

Y agregue el gem

Archivo adjunto 2054

• GEM Port ID: Seleccionamos el 1
• T-CONT ID: Seleccionamos el tcont creado anteriormente
• Encryption: Para este ejemplo sera Disable

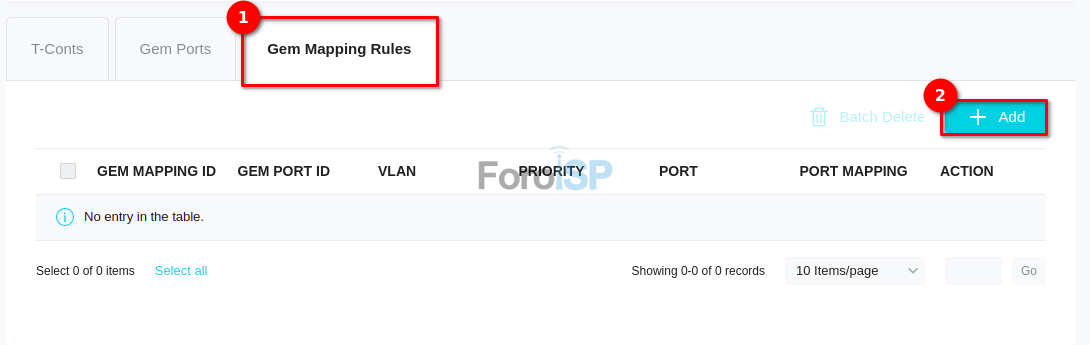

6.3 Agregar el Gem Mapping Rules


Al crear un gem, podemos configurar información sobre él, en nuestro caso será una VLAN.

Archivo adjunto 2055

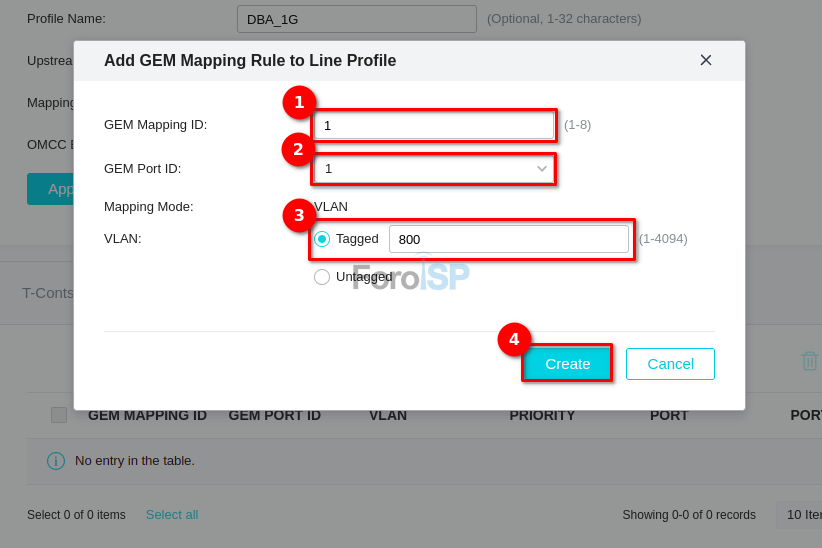

Y agregue el Gem Mapping Rules

Archivo adjunto 2056

• GEM Mapping ID: Seleccionamos el numero 1
• GEM Port ID: Seleccionamos el numero 1
• VLAN: La VLAN creada en los pasos anteriores

8 Configurar Service Profile

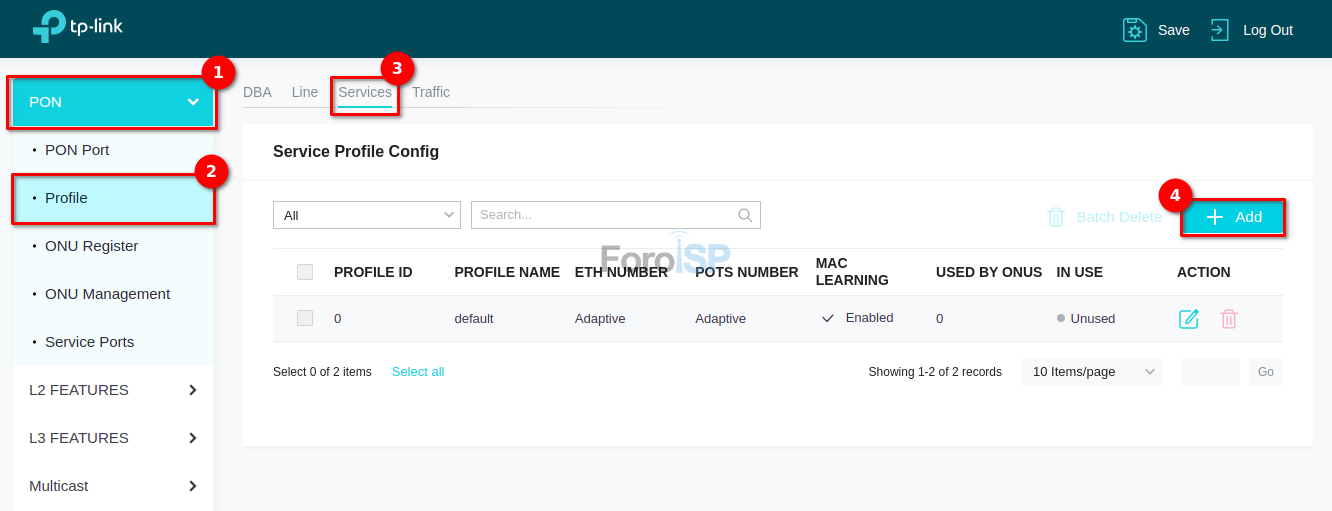

Antes de autorizar alguna ONU debemos crear nuestro Service Profile, colóquese en:


PON | Profile | Services


Si desea consultar mas información sobre este tema puede consultar el siguiente enlace: Crear Service Profile

Archivo adjunto 2057

Y agregue el nuevo registro

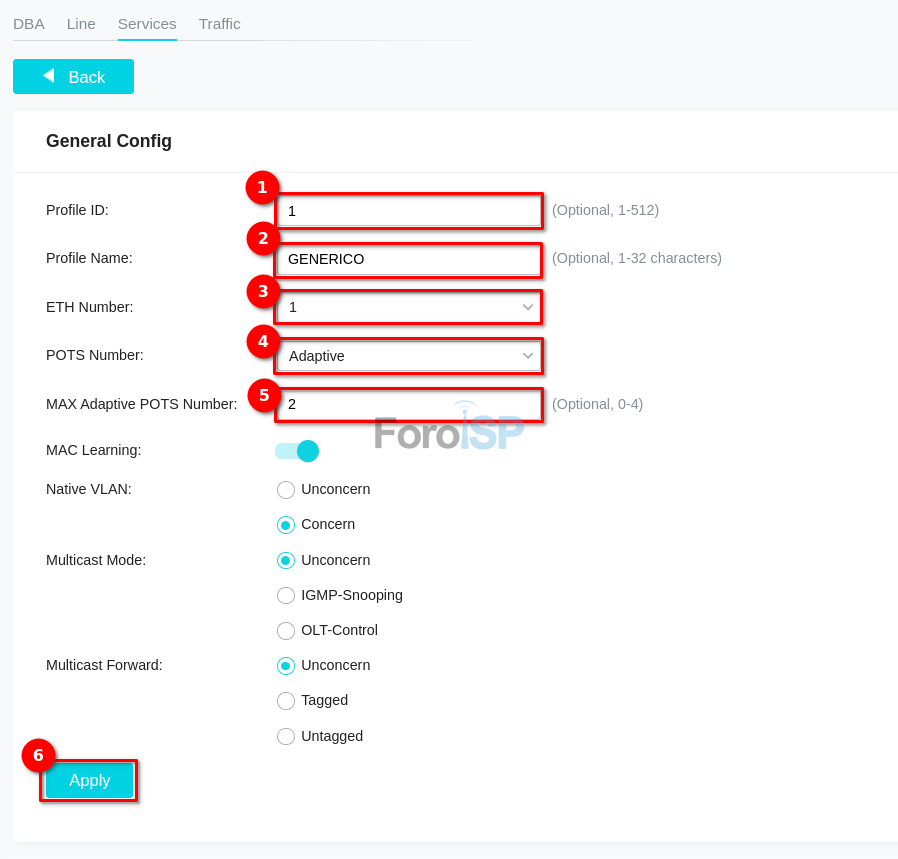

Archivo adjunto 2058

• Profile ID: Debido a que la OLT ya tiene registrado uno por default, usaremos el numero 1
• Profile Name: Puede usar cualquier nombre de su preferencia
• Eth Number: Puede escoger un numero en especifico o que sea Adapt. En este ejemplo se uso el numero 1
• POTS Number: Adapt
• Max Adaptive POTS Number: Seleccione a su necesidad

9 Autorizar ONU

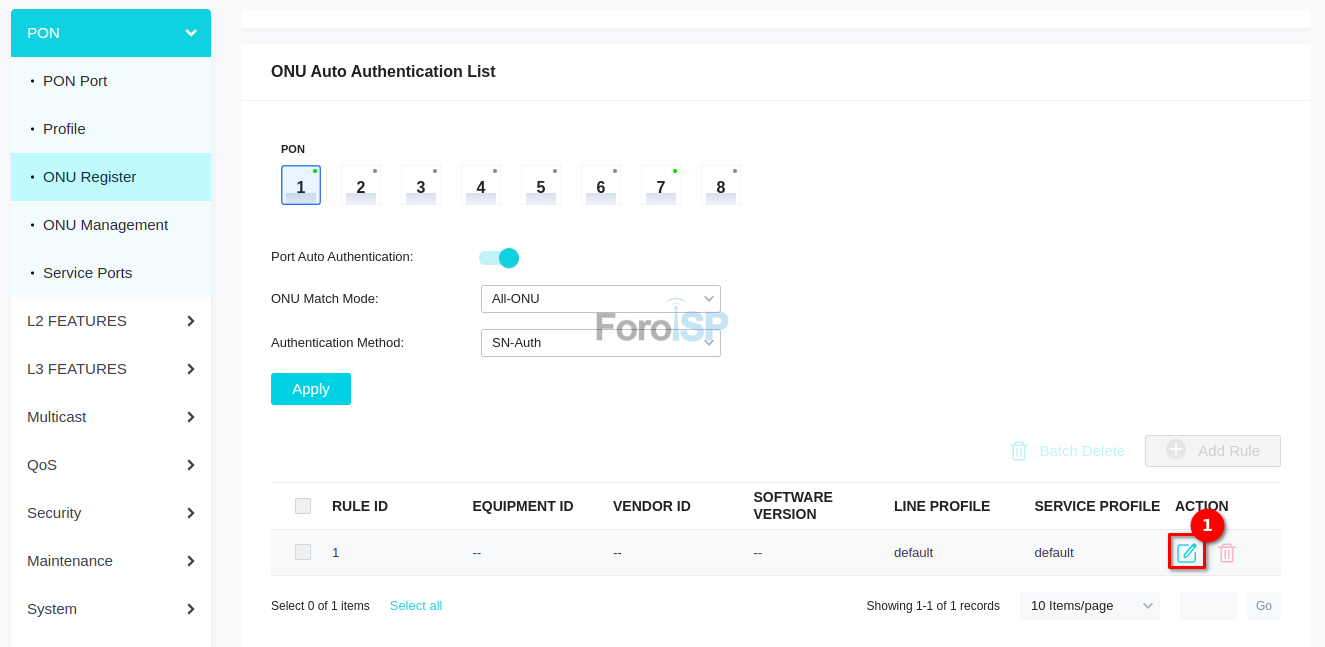

9.1 Realizar regla de asignación de parámetros.

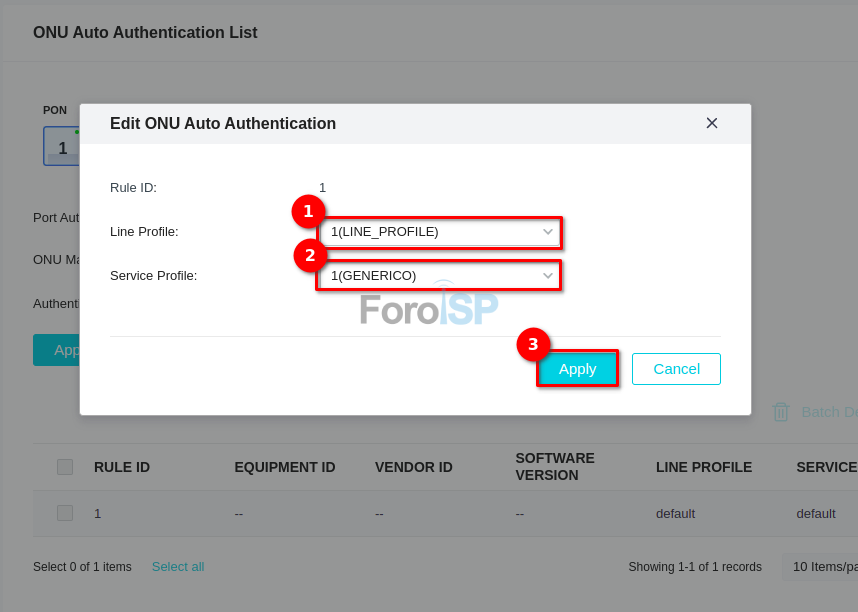

Ahora configuraremos con que Line Profile y Service Profile se autorizaran automáticamente las ONU. Coloquemos:

PON | ONU Register | Auto Authentication

Y modificaremos la regla ya existente

Archivo adjunto 2059

Archivo adjunto 2060

• Line Profile: Seleccionamos el registro que creamos anteriormente
• Service Profile: Seleccionamos el registro que creamos anteriormente

10 Configurar ETH Port

Nota

Si desea aplicar una autorización en modo BRIDGE realice este paso

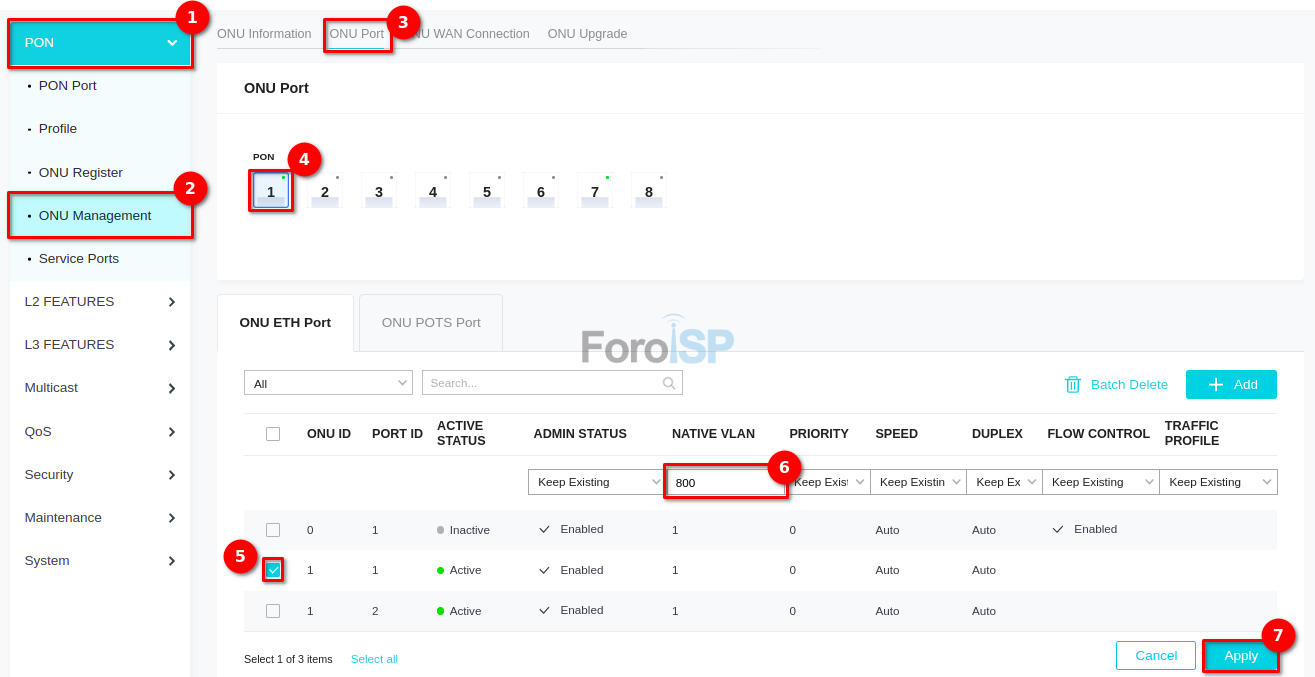

En este paso vamos a "vincular" la VLAN puerto ETH para que pase el servicio, colóquese en:


PON | ONU Management | ONU Port

Archivo adjunto 2067
