¿Como configurar TP-LINK DS-P7001-08 utilizando método Manual?

Configuración Inicial

Estas configuraciones se realizaron utilizando OLTs con las siguientes características:

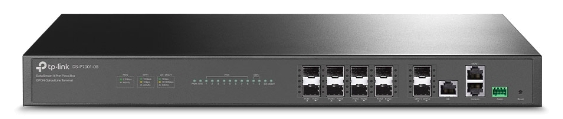

TP-LINK DS-P7001-08

Archivo adjunto 2105

Características:
OLT TP-LINK DS-P7001-08, Software Version V1.00

Accesos IP Default:
192.168.1.1

User & Password:

user: admin
pass: admin

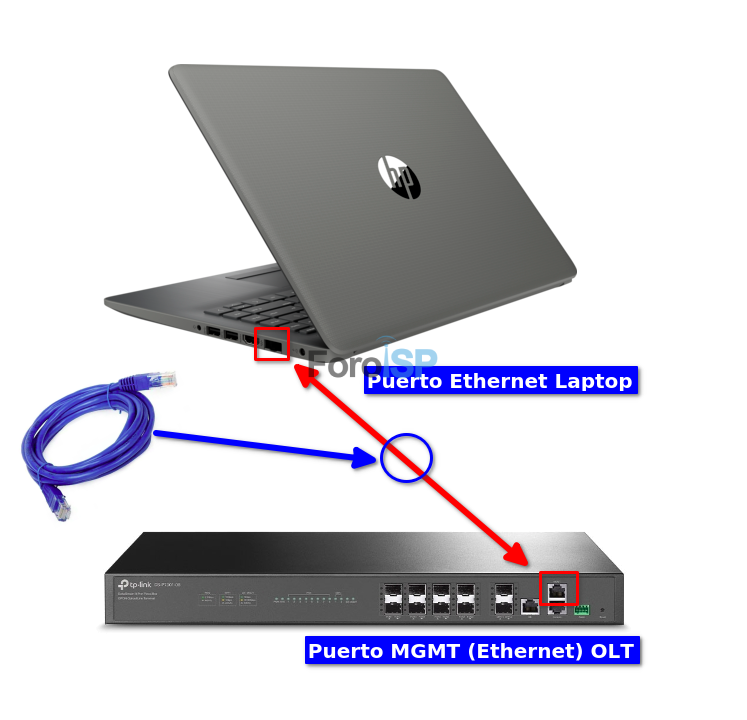

Debemos conectarnos físicamente a la OLT
Utilizando un cable utp del puerto Ethernet de nuestra computadora al puerto MGMT de la OLT, una vez conectados debes asignar una ip estática (que se encuentre en el rango de la Ip de la OLT) a nuestra computadora para poder alcanzarla, por ejemplo 192.168.1.10.

Archivo adjunto 2106

Una vez hecho lo anterior probamos dando ping a 192.168.1.1.
Archivo adjunto 2107

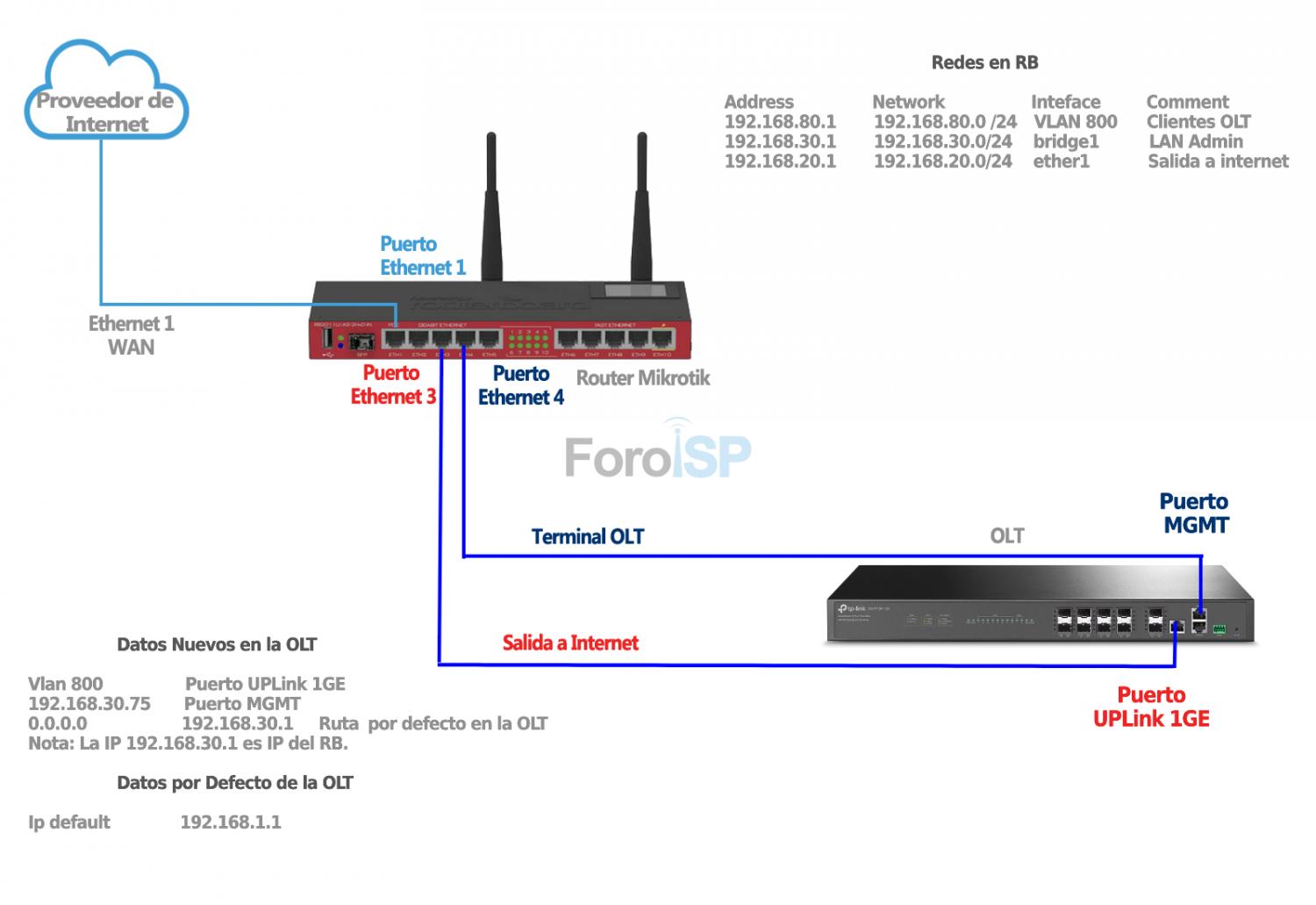

El siguiente diagrama presenta la conexión física a seguir cuando no contamos con fibra óptica para hacer una conexión SFP
Archivo adjunto 2108

Asignar IP de administración a OLT

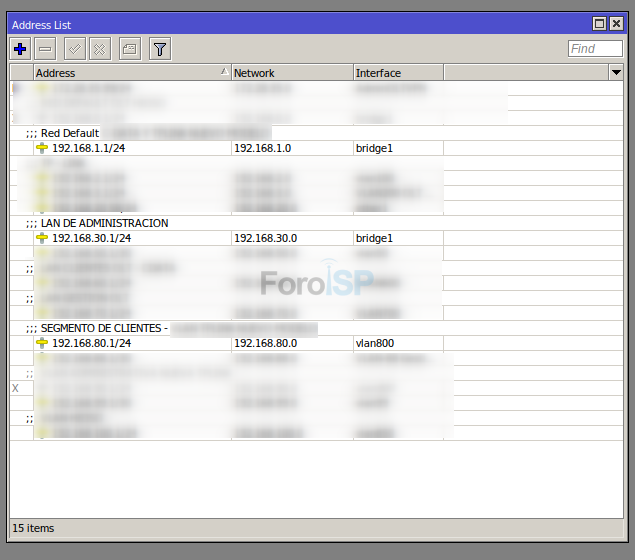

Debemos tener agregadas nuestro Vlan, LAN De Administración y LAN de Segmento de Clientes en nuestro Router.

Archivo adjunto 2109

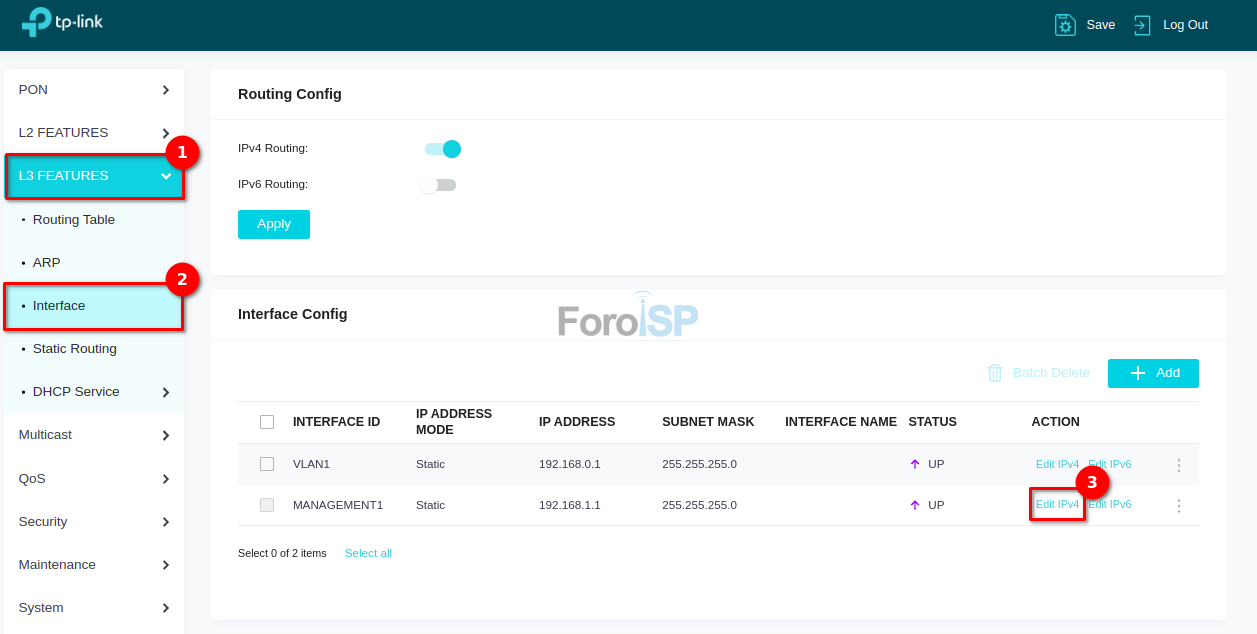

Utilizaremos la ip 192.168.30.75, esto permitirá acceder a la interfaz utilizando la Ip de administración y ya no la Ip por default. Colóquese en:

L3 Features | Interface

Y dé click en "Edit IPv4"

Archivo adjunto 2110

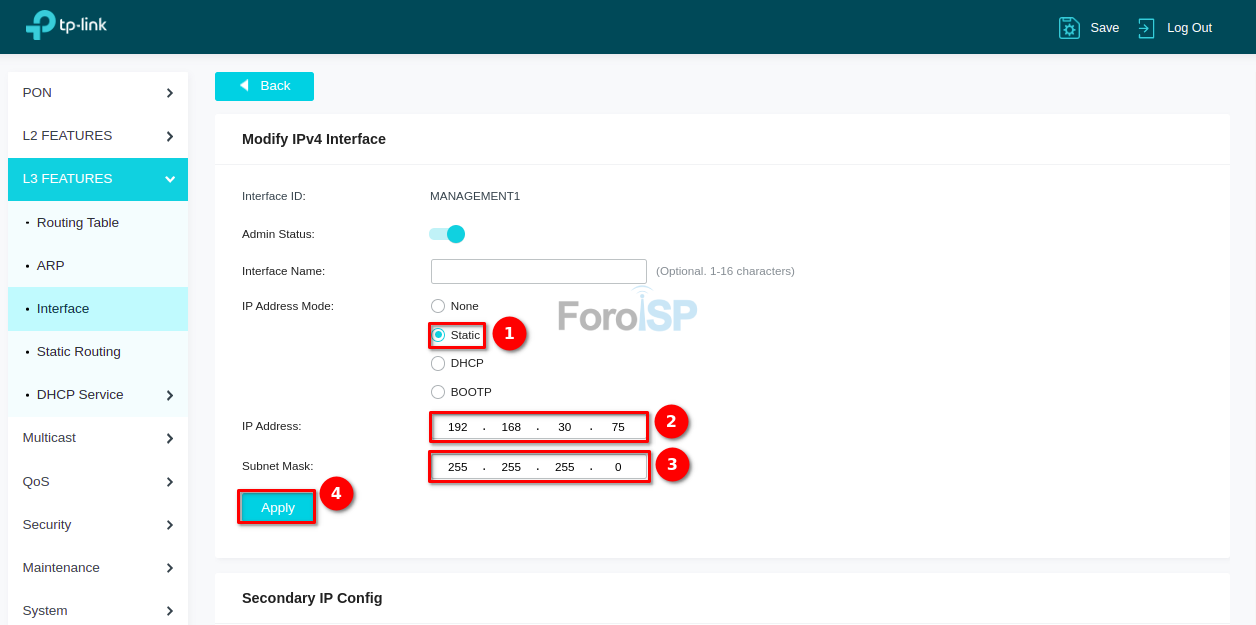

Y, modifique los datos correspondientes

Archivo adjunto 2115

Para autorizar Onus de forma manual siga los siguientes pasos (Este manual es solo un ejemplo para ello). Una vez que tengamos conectados los equipos al puerto PON correspondiente, realizaremos lo siguiente:

Verificar el modo de autorización
Crear Traffic Profile
Crear VLAN
Configurar DBA Profile
Configurar Line Profile
Configurar Service Profile
Autorizar la ONU
Configurar Service Port de la ONU

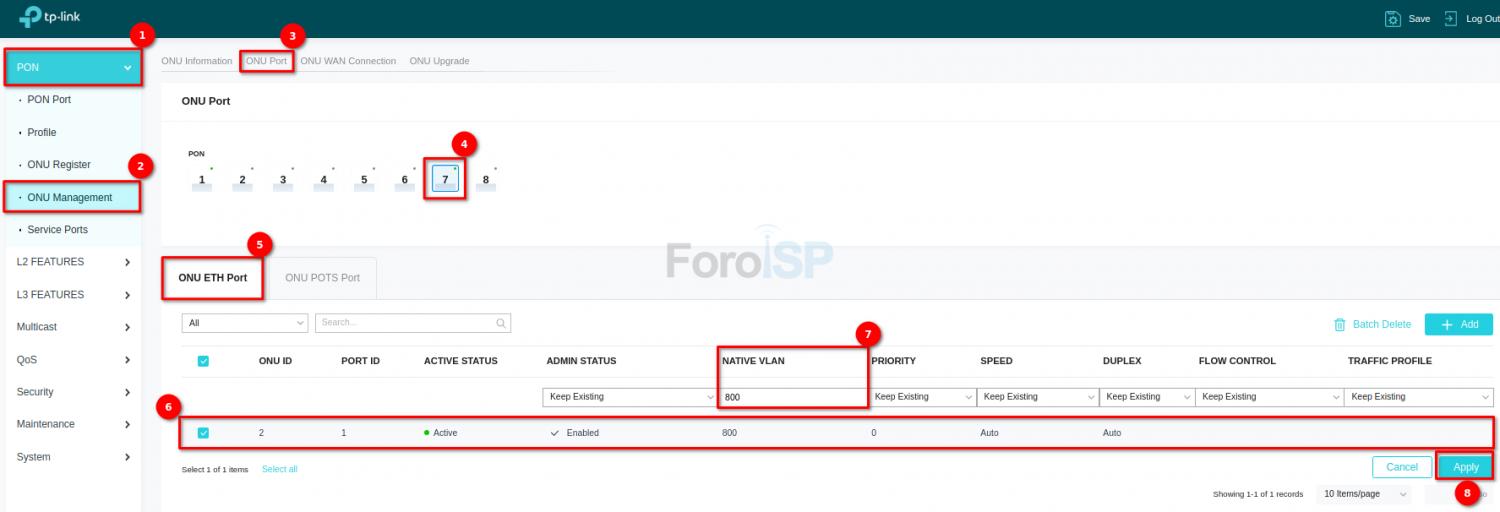

Configurar ETH Port

1 Verificar el modo de autorización

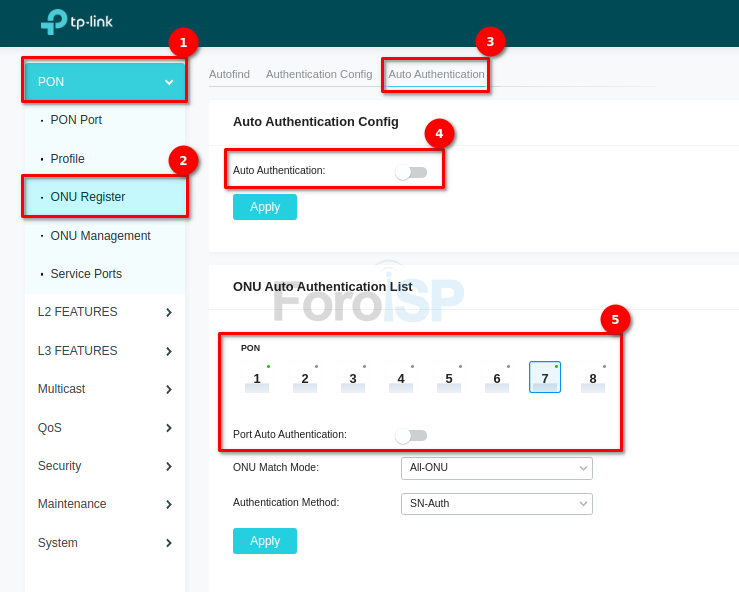

Una vez haya iniciado sesión en la OLT, usualmente el modo de autorización está de forma manual y la función Auto find se encuentra configurada, compruebe esta información para el puerto PON correspondiente, en este caso usaremos el 7. Colóquese en:
PON | ONU Register | Authentication Config

Archivo adjunto 2061

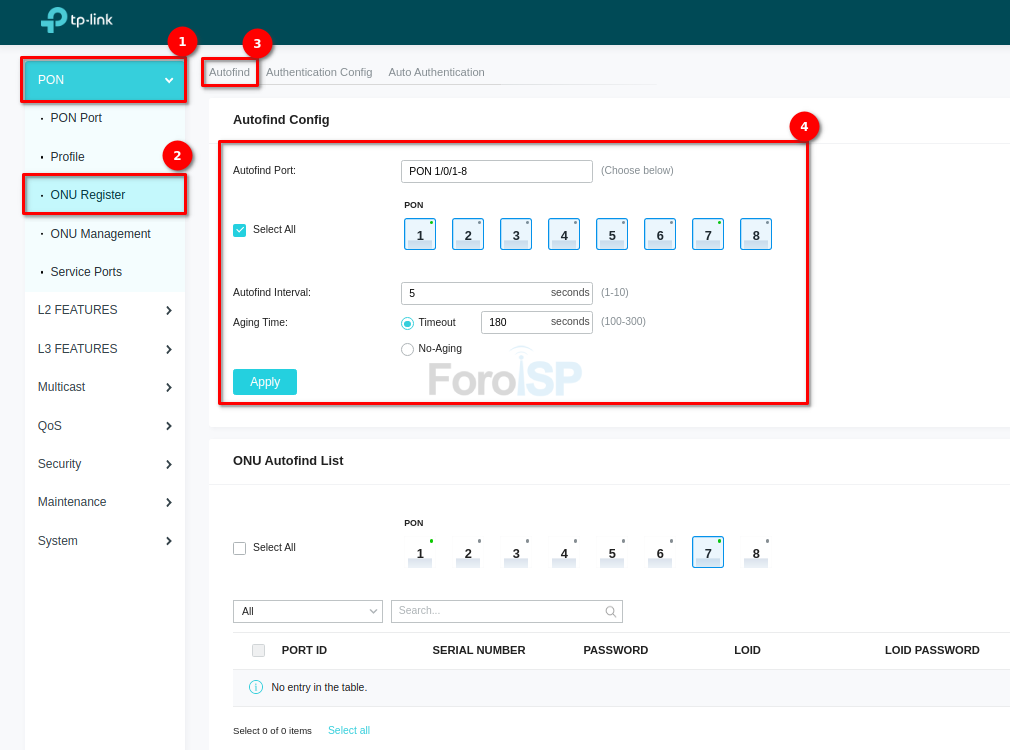

PON | ONU Register | Autofind
Archivo adjunto 2062

2 Crear Traffic Profile

El siguiente paso será crear un Traffic Profile con nombre 100M. Colóquese en:
PON | Profile | Traffic

Si desea consultar más información sobre este tema puede consultar el siguiente enlace: Crear Traffic Profiles

Archivo adjunto 2063

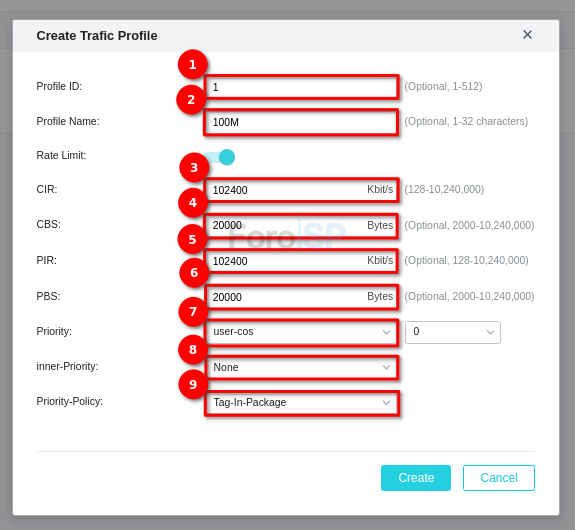

Y, agregue el nuevo registro
Archivo adjunto 2064

Traffic Profile ID:: Traffic Profile ID:
Profile Name: Puede escoger el nombre de su preferencia
Cir (Kbps): Velocidad mínima
Cbs (Kbps): Tamaño máximo de la ráfaga del CIR
Pir (kbps): Tasa máxima por un tiempo determinado
Pbs (Kbps): Tamaño máximo de la ráfaga del PIR

3 Crear VLAN

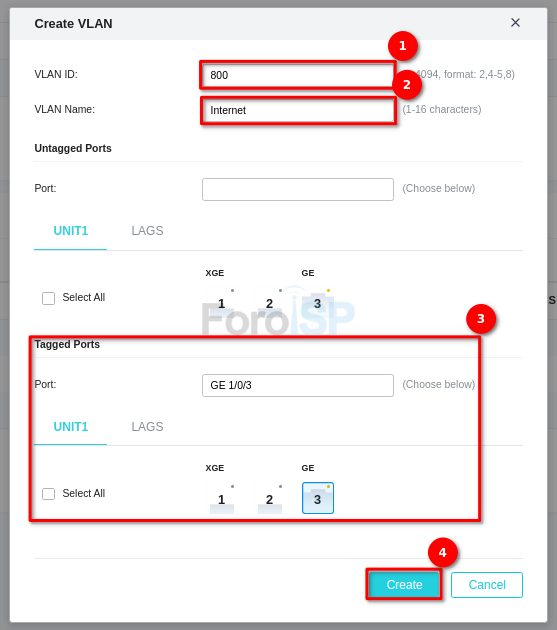

Creamos la VLAN correspondiente y darle tag al puerto correspondiente, en este ejemplo crearemos la VLAN 800 y daremos tag al puerto 3, colóquese en:

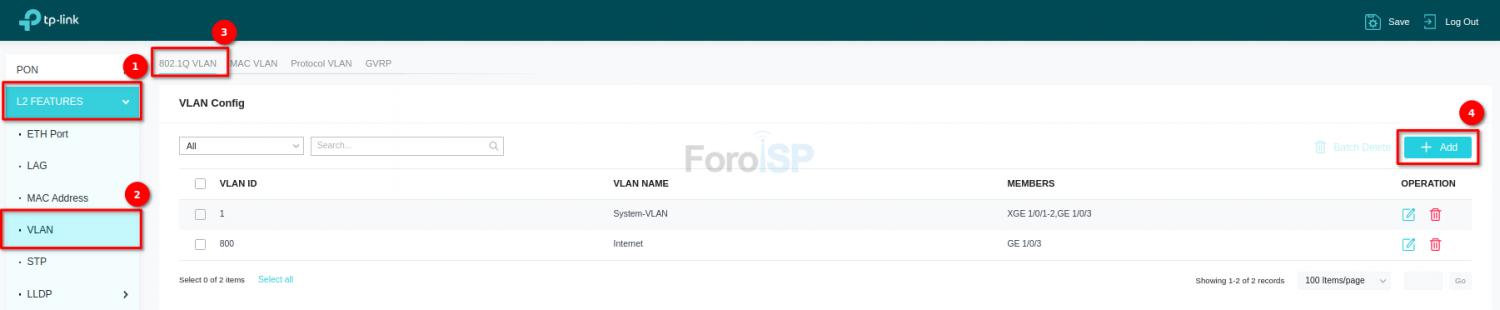

L2 FEATURES | VLAN | 802.1Q VLAN

Archivo adjunto 2068

Archivo adjunto 2069

4 Configurar DBA Profile

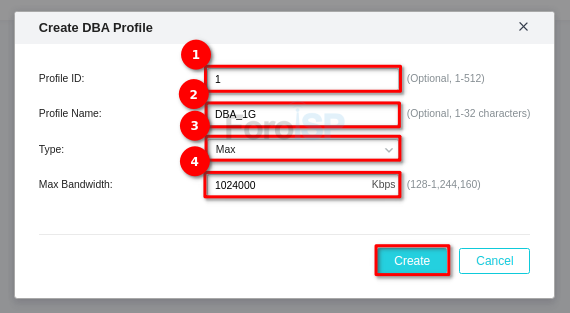

Ahora, es necesario crear un DBA Profile, para este ejemplo será de 1024000 (1G). La OLT cuenta ya con 1 DBA Profile así que podemos poner el ID 1 en adelante y que no se repita. Colóquese en:

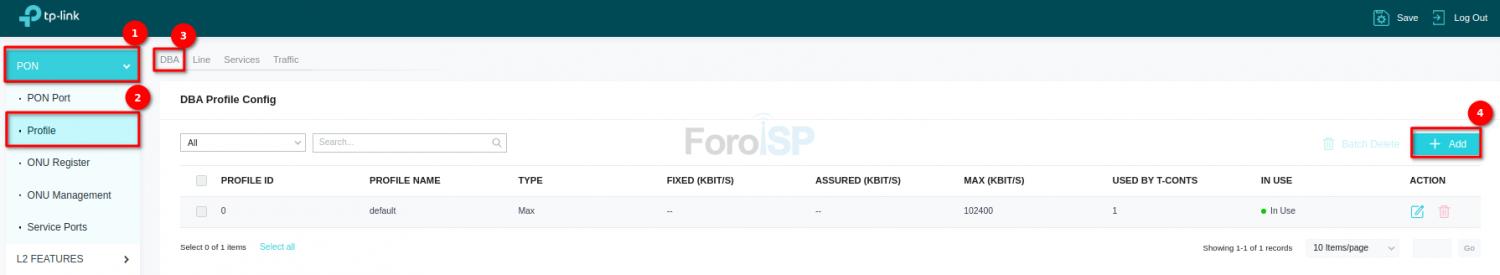

PON | Profile | DBA

Archivo adjunto 2076

Archivo adjunto 2077

Profile Name: Puede elegir el nombre de su necesidad
Type: Max, para este ejemplo
Max Bandwidth: Velocidad

5 Configurar Line Profile

La OLT ya cuenta con un Line Profile creado, así que nosotros usaremos el ID 1. Colóquese en:

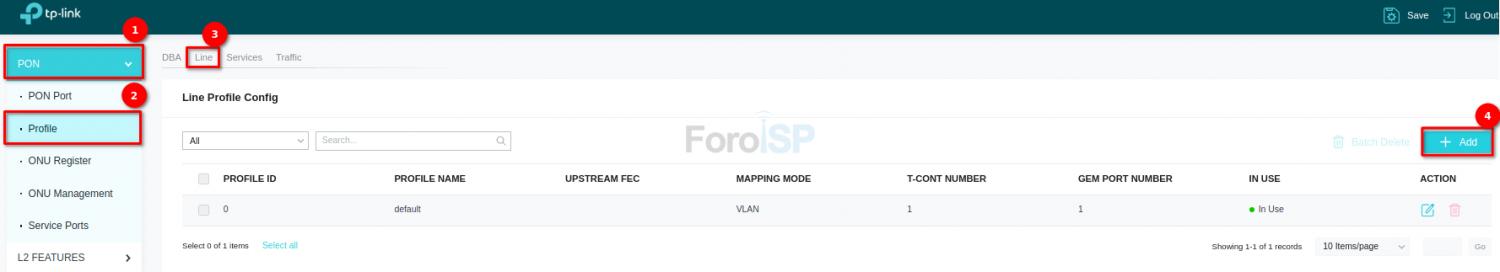

PON | Profile | Line

Archivo adjunto 2079

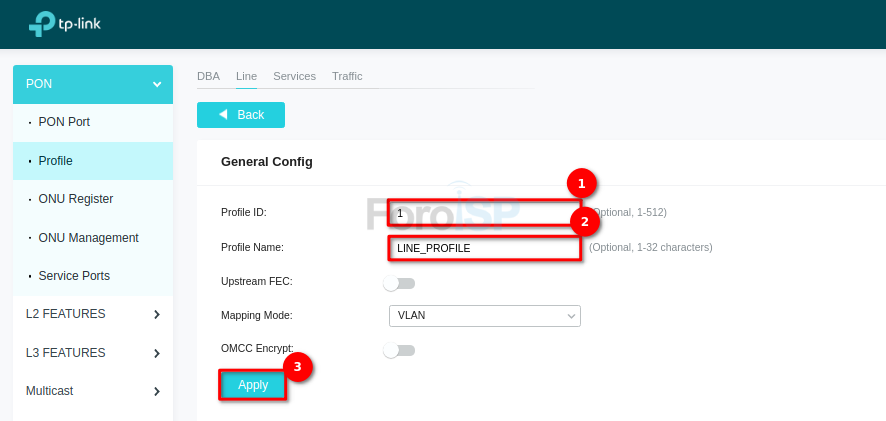

Archivo adjunto 2081

Profile Name: Puede escoger el nombre que este a sus necesidades

Al crear el Line Profile en la parte de abajo nos da la opción de configurar tcont, gem y gem map

5,1 Agregar el tcont

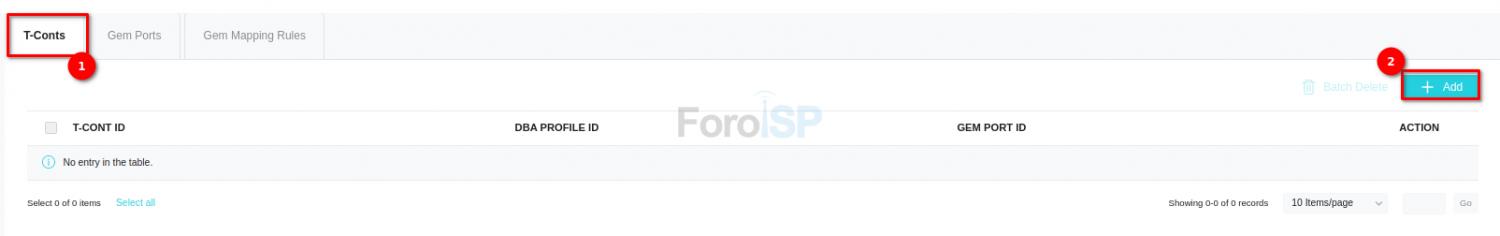

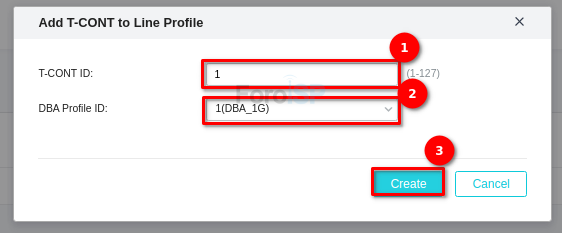

Para agregar el tcont verifique que está en T-Conts y de click en “Add”

Archivo adjunto 2082

Y, agregue el tcont
Archivo adjunto 2083

DBA Profile ID: El DBA Profile creado en los pasos anteriores

5,2 Agregar el gem

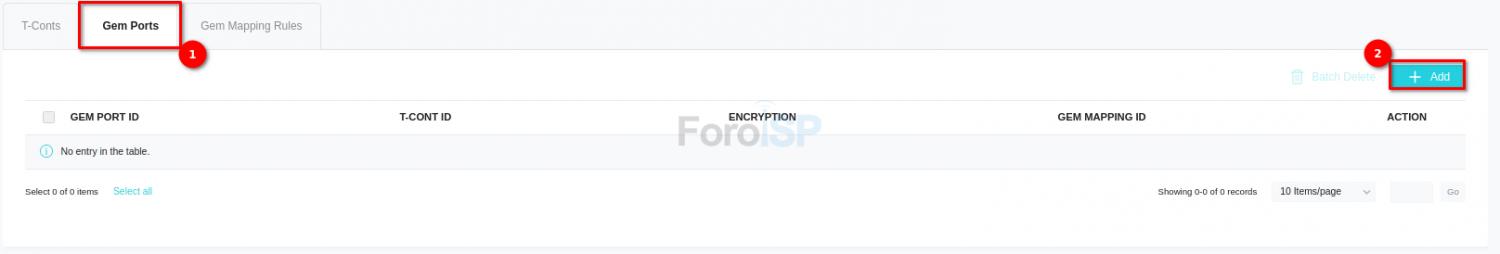

Para agregar el gem colóquese en Gem Ports en el mismo apartado y de click en “Add”

Archivo adjunto 2098

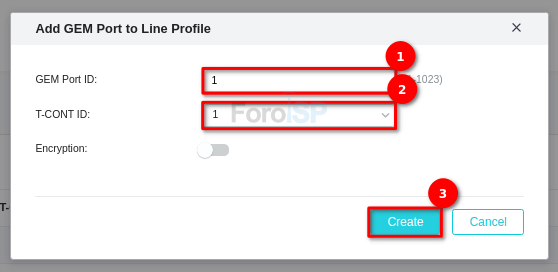

Y, agregue el gem
Archivo adjunto 2097

GEM ID: Seleccionamos el 1
TCONT ID: Seleccionamos el cont creado anteriormente
GEM Entrypt: Para este ejemplo será Disable

5,3 Agrega el gem map

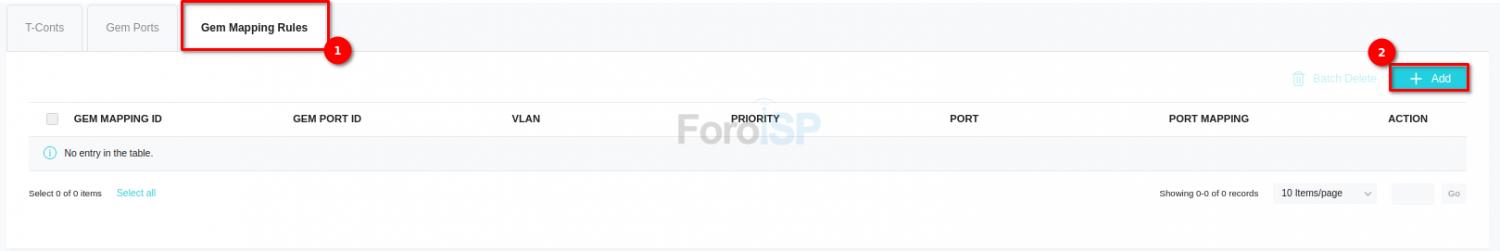

Al crear un gem, podemos configurar información sobre él, en nuestro caso será una VLAN. Para crear un Gem Map colóquese en Gem Mapping Rules en el mismo apartado y de click en “Add”

Archivo adjunto 2099

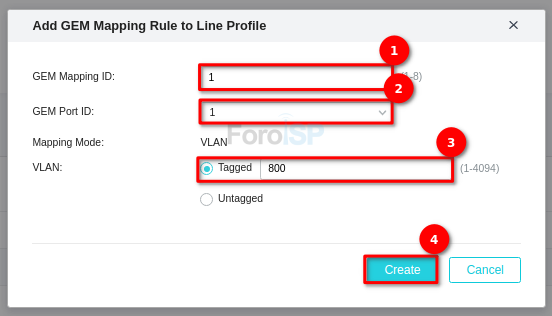

Y, agregue el gem map
Archivo adjunto 2100

GEM Mapping ID: Seleccionamos el número 1
GEM Port ID: Seleccionamos el Gem Port creado anteriormente
VLAN: La VLAN creada en los pasos anteriores

6 Configurar Service Profile

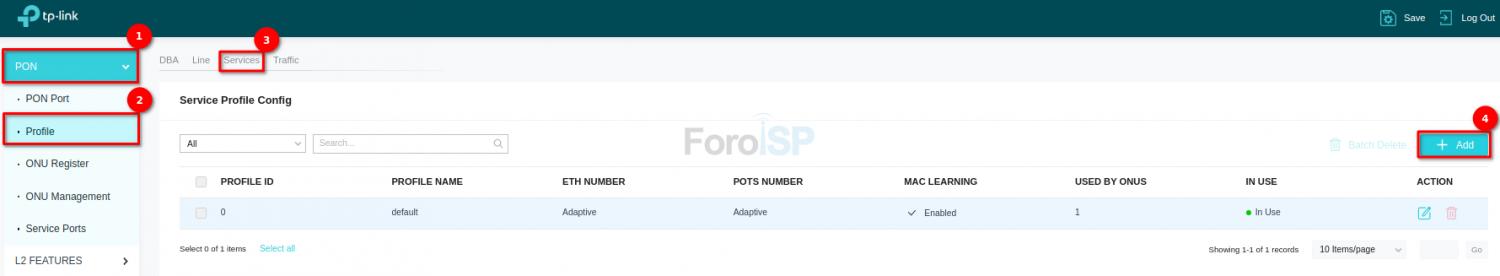

Antes de autorizar alguna ONU debemos crear nuestro Service Profile, colóquese en:
PON | Profile | Services

Archivo adjunto 2101

Archivo adjunto 2136

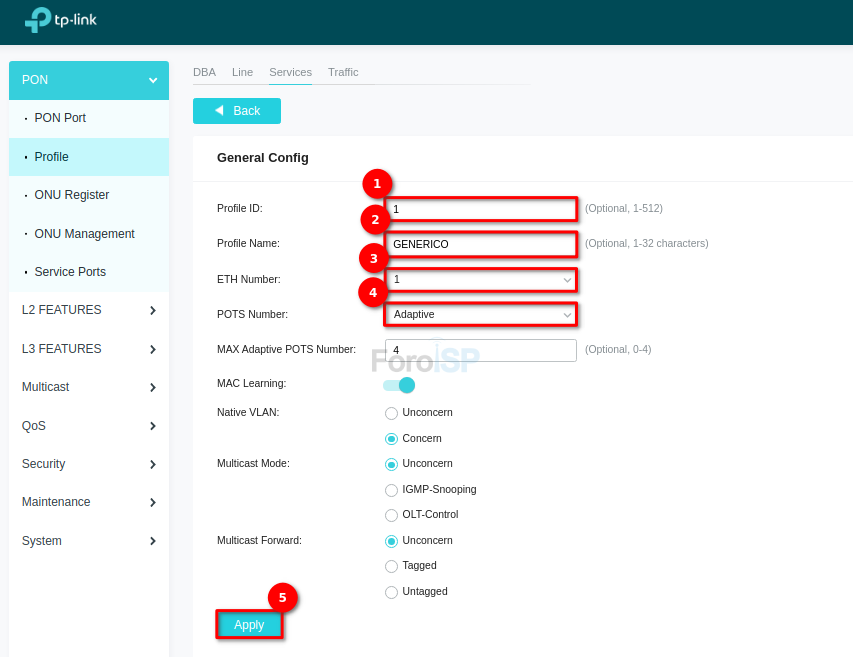

Profile ID: Debido a que la OLT ya tiene registrado uno por default, usaremos el número 1
Profile Name: Puede usar cualquier nombre de su preferencia
ETH Number: Puede escoger un número en específico o que sea Adapt. En este ejemplo se usó el número 1
POST Number: Adaptive

7 Autorizar ONU

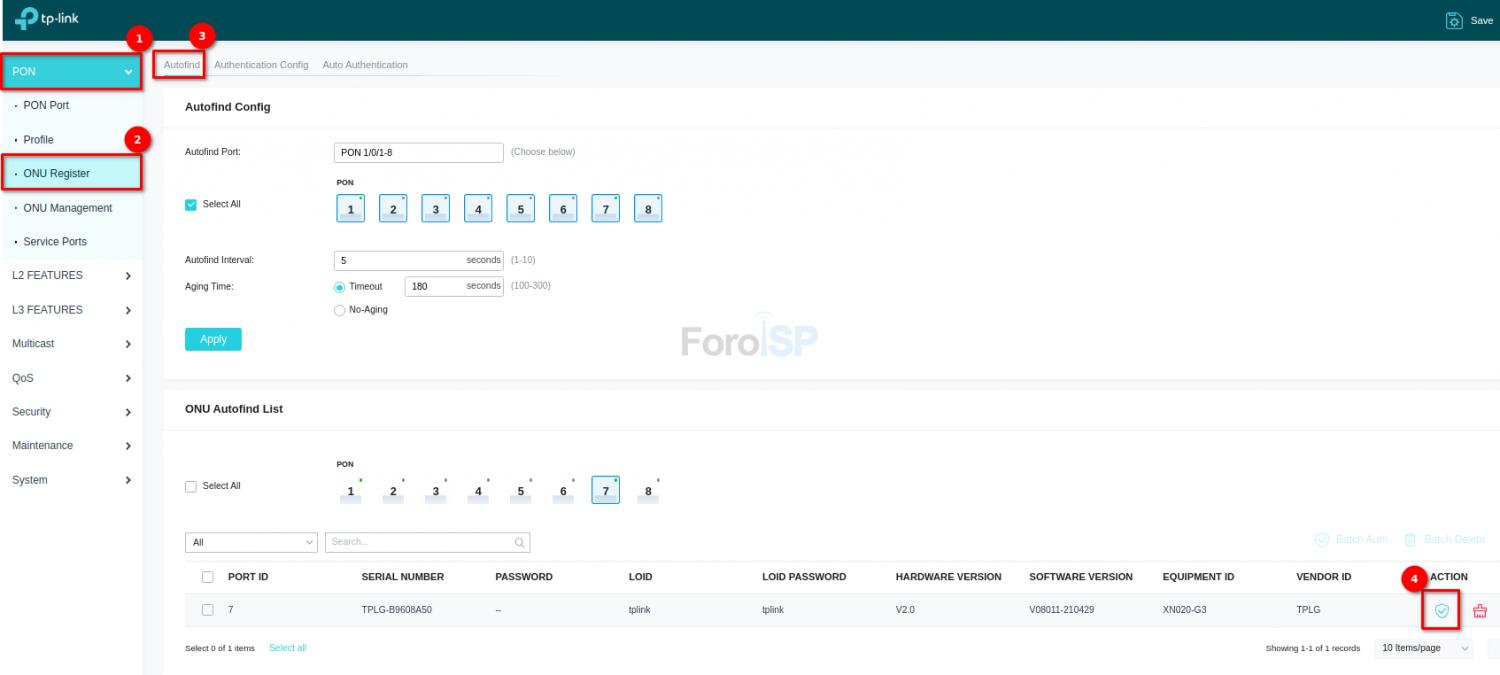

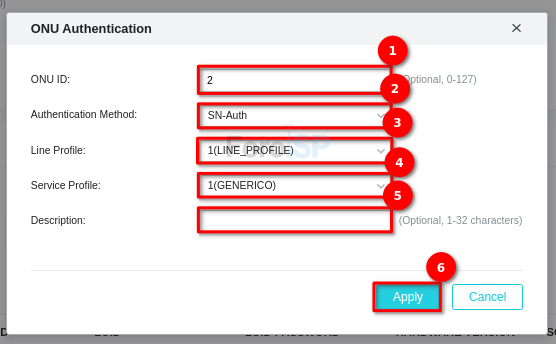

Para autorizar la ONU colóquese en:
PON | ONU Register | Autofind

Archivo adjunto 2103

Archivo adjunto 2104

ONU ID: Seleccionamos el ID correspondiente
Authentication Method: Seleccionamos SN-Auth
Line Profile: Seleccionamos el Line Profile creada en los pasos anteriores o el de su preferencia
Service Profile: Seleccionamos el Service Profile Creado en los pasos anteriores o el de su preferencia
Description: La descripción de su preferencia y es opcional

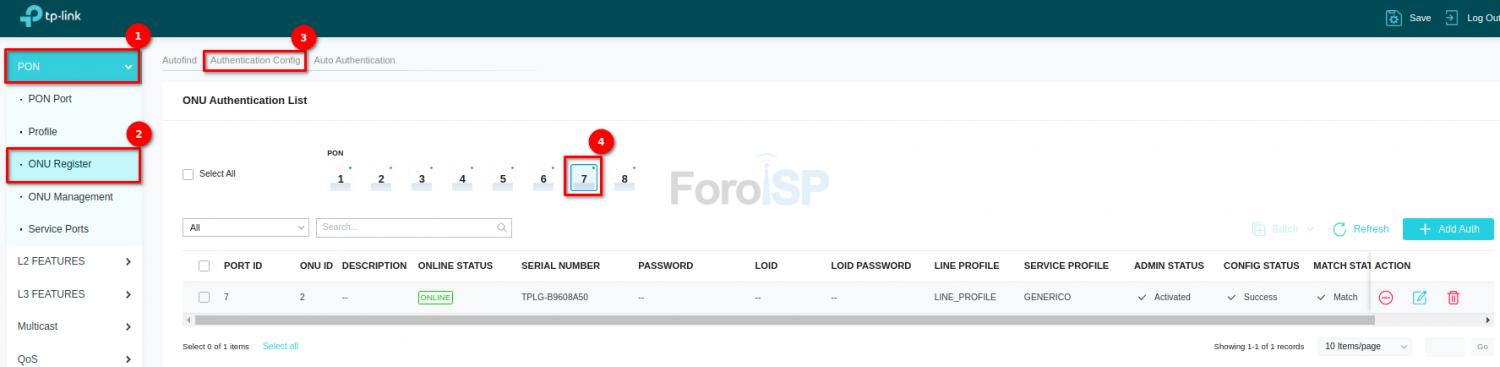

Para visualizar la ONU autorizada colóquese en:
PON | ONU Register | Authentication Config

Archivo adjunto 2093

8 Configurar Service Port de la ONU

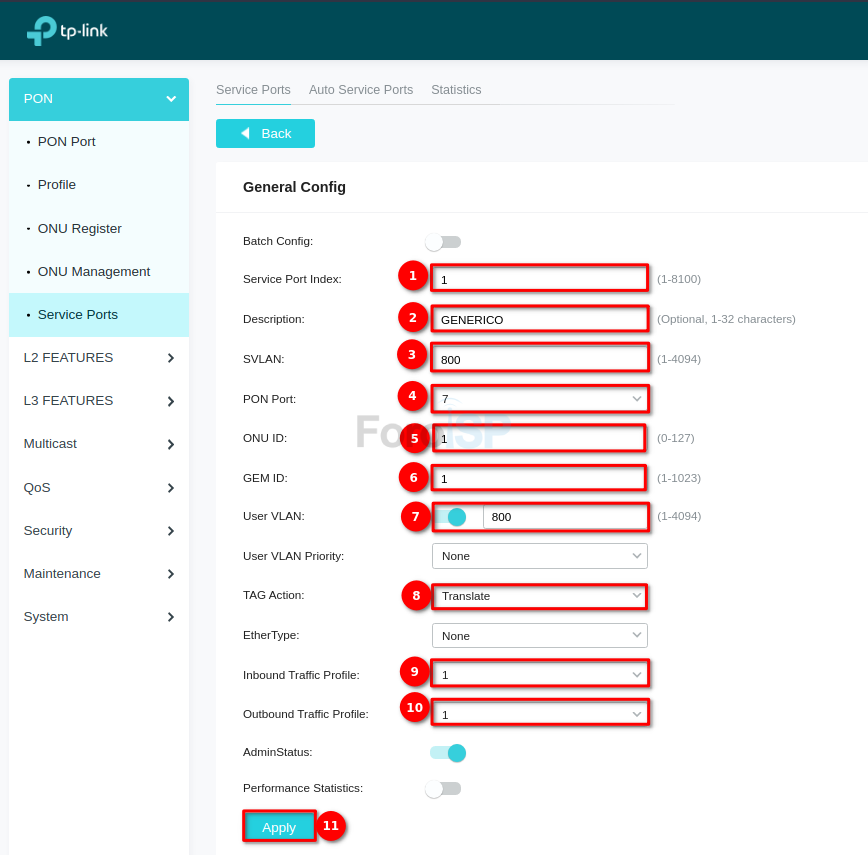

Para crear el Service Port colóquese en:

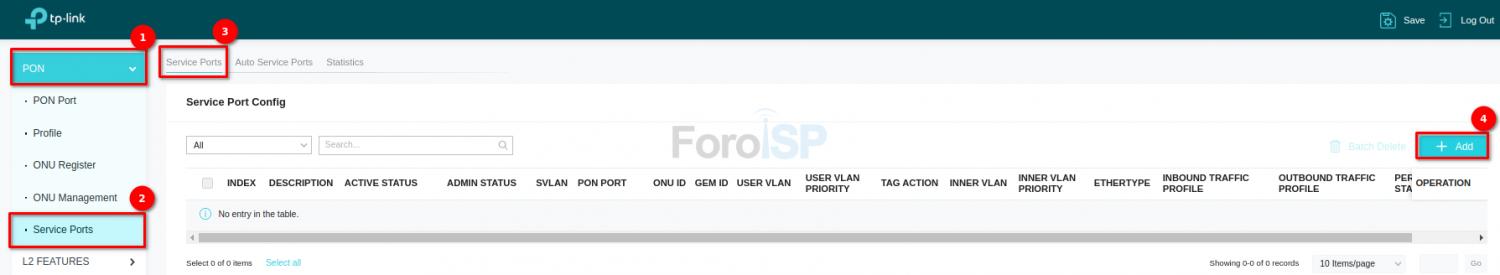

PON | Service Ports | Service Ports

Archivo adjunto 2094

Archivo adjunto 2135

Service Port Index: Coloque el número en secuencia de los service port que ya haya
Description: Puede ser cualquier descripción de su preferencia
SVLAN: Coloque la VLAN creada en los pasos anteriores o el de su preferencia
PON Port: Seleccionamos el PON Port correspondiente
ONU ID: Seleccionamos el ONU ID correspondiente
GEM ID: Seleccionamos el GEM ID correspondiente
User VLAN: Coloque la VLAN creada en los pasos anteriores o el de su preferencia
TAG Action: Translate
