¿Como crear y configurar un Line Profile OLT TP-LINK DS-P7001-08?

Un Line Profile es un perfil de línea que nos sirve para describir la vinculación entre un T-CONT y el DBA Profile. Si desea saber más sobre el ultimo elemento, puede consultar el siguiente enlace, Crear DBA Profile

Este se compone de T-CONT(s), Gemport(s) y un tipo de mapeo.

Existen diferentes tipos de mapeo como:

• Mapeo por Vlan
• Mapeo por Prioridad
• Mapeo por Vlan y Prioridad

¿Qué es un T-CONT?

Traffic Container, es un contenedor que transporta tráfico de subida desde la ONT, este es limitado por el DBA Profile según sea el tipo.

¿Qué es un GEM?

GPON Encapsulated Method, es un protocolo de transporte que lleva las tramas ethernet las encapsula y viajan en tramas GEM

¿Qué es un GEMPORT?

Es aquel que transporta las tramas ethernet ya encapsuladas

1 Crear Line Profile

Colóquese en:

PON | Profile | Line

Archivo adjunto 2070

Nota

La OLT ya cuenta con un Line Profile predeterminado con nombre default

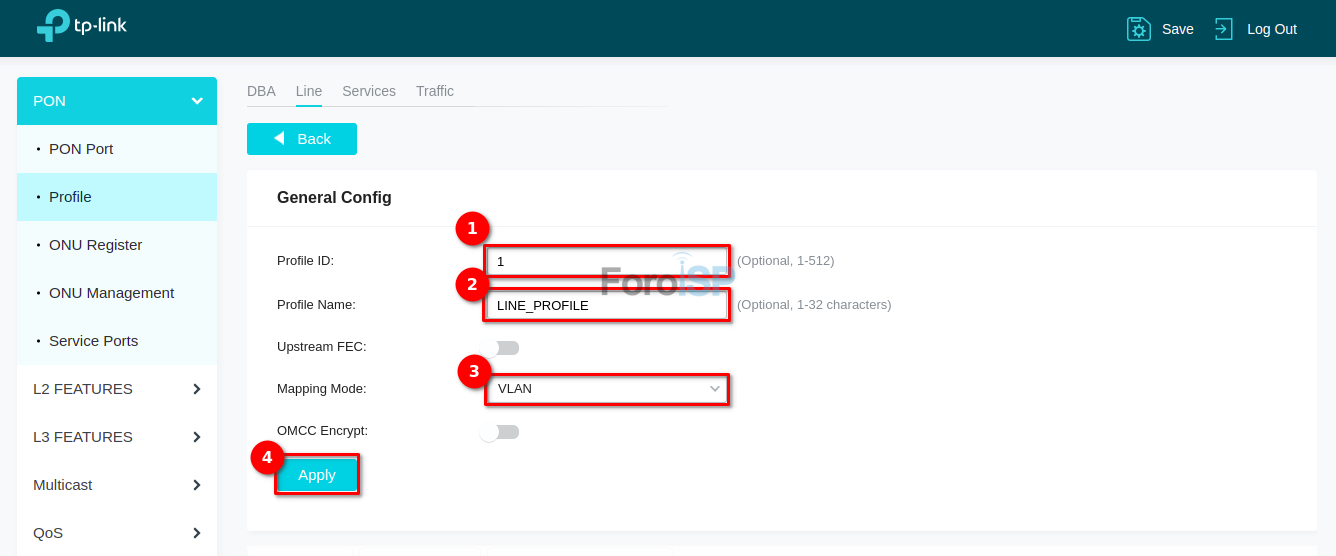

Archivo adjunto 2071

• Profile Name: Puede escoger el nombre que este a sus necesidades

Al crear el Line Profile debemos configurar los tcont y gem correspondientes. En la imagen se muestra el listado de los Line Profile en la OLT, esta ya cuenta con un registro por default por el momento podemos evitar su uso. En cuanto a la información recién creada en la imagen anterior, para este ejemplo fue:

• Upstream FEC Mode: off
• Mapping Mode: Vlan
• Tcont
• Gem

2 Crear/Configurar el tcont

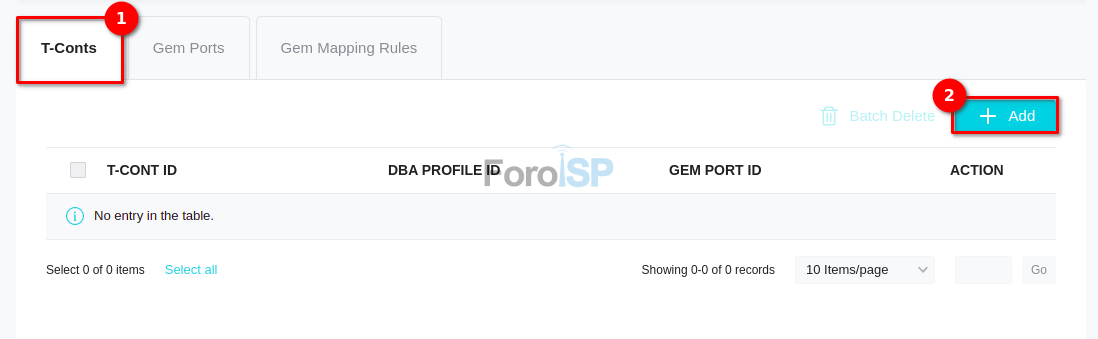

Archivo adjunto 2072

Y agregue el nuevo registro

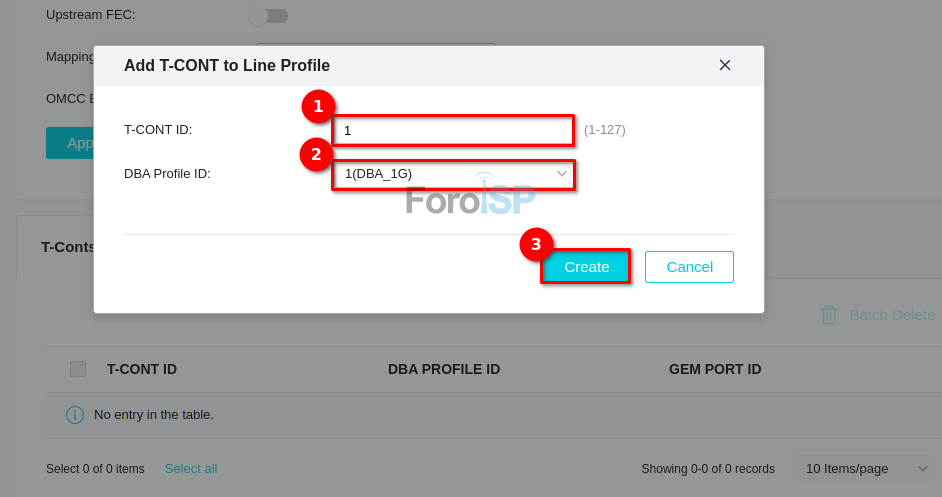

Archivo adjunto 2073

• TCONT ID: Seleccione el tcont de su preferencia
• DBA PROFILE ID: Seleccione el DBA Profile de su preferencia

3 Crear/Configurar el gem

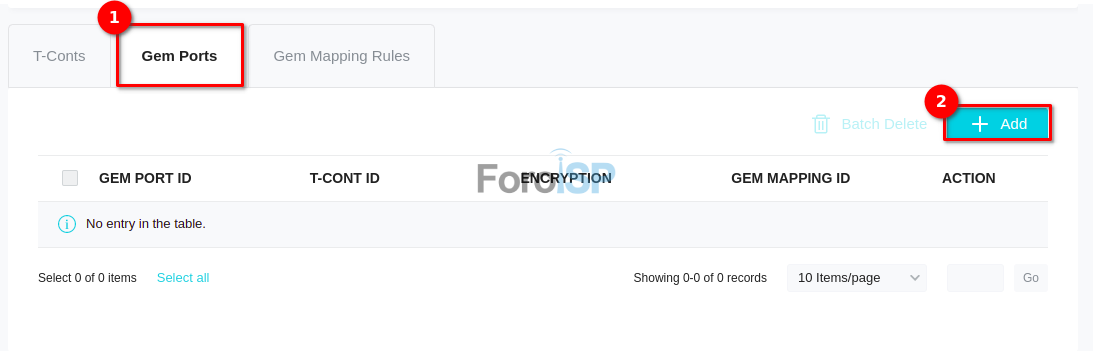

Archivo adjunto 2074

Y agregue el gem

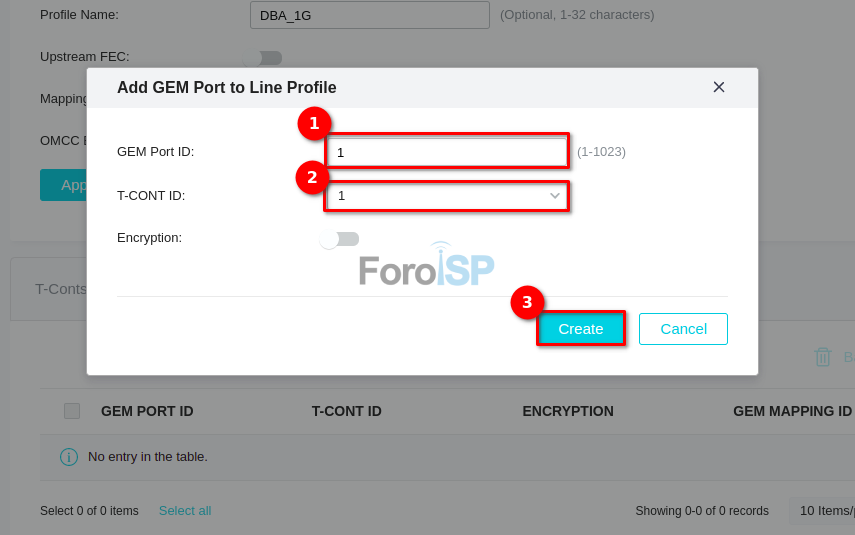

Archivo adjunto 2075

• GEM Port ID: Numero consecutivo
• T-CONT ID: Seleccione el tcont de su preferencia
• Encryption: Habilite/Deshabilite el cifrado de la trama

4 Crear el Gem Mapping

Al crear un gem, podemos configurar el mapeo, en este ejemplo será un mapeo por VLAN.

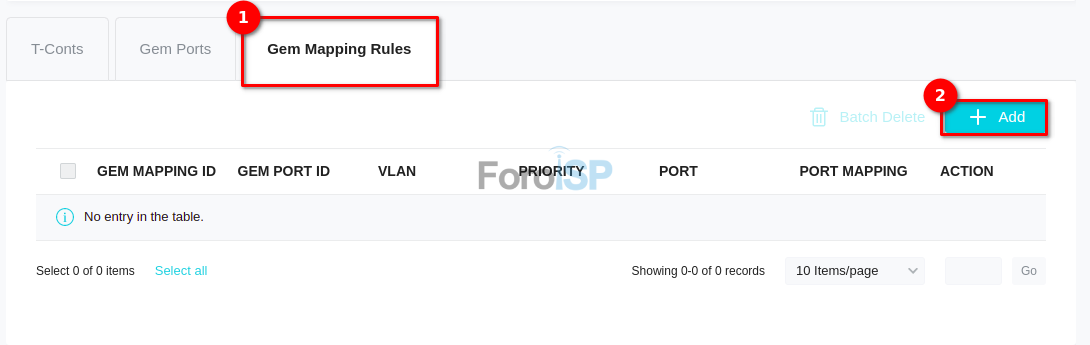

Archivo adjunto 2078

Y agregue el Gem Mapping Rules

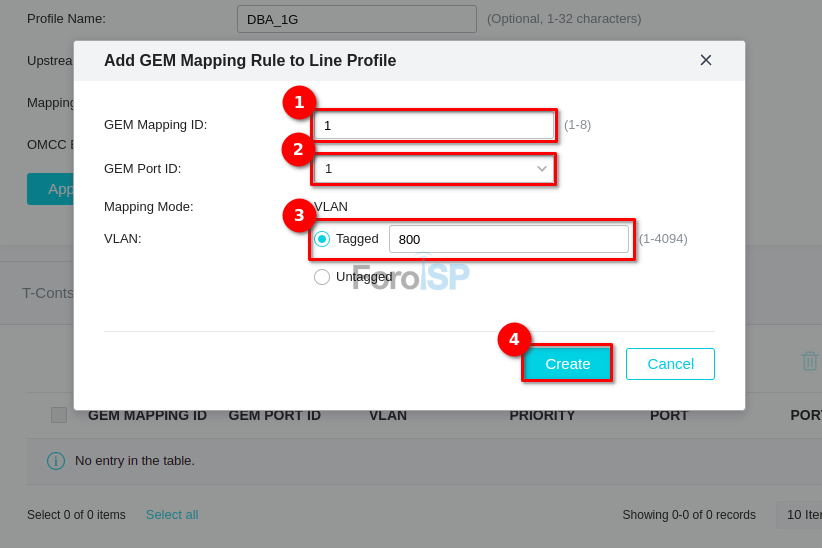

Archivo adjunto 2080

• GEM Mapping ID: Numero consecutivo
• GEM Port ID: Numero consecutivo
• VLAN: Seleccione alguna vlan, tome en cuenta que la VLAN ya debe estar registrada en la OLT

5 Vincular el Line Profile con la ONU

En la lista de Onus para autorizar, antes de confirmar la ONU debe seleccionar el Line Profile que se le agregara al equipo, encuentre la ONU en:


PON | ONU Register | AutoFind

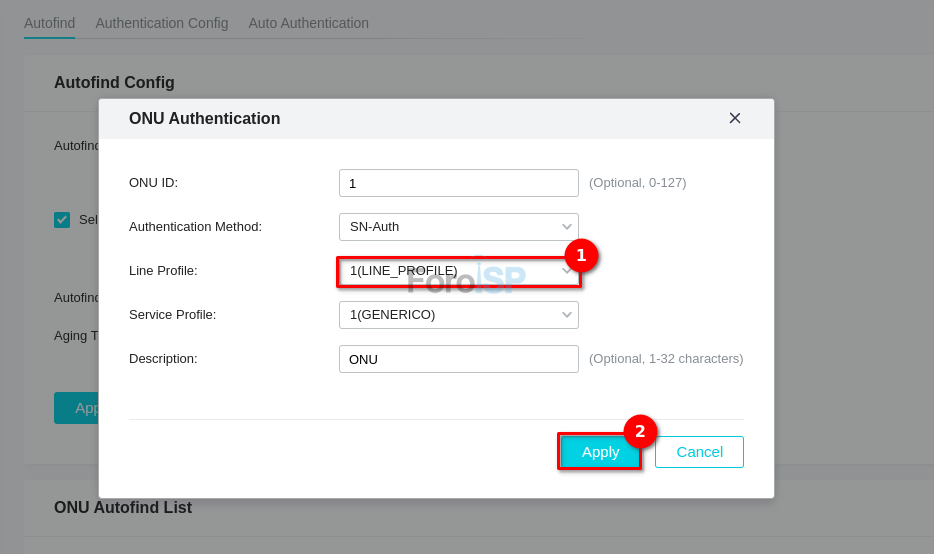

Archivo adjunto 2086
