¿Como crear Service Profile OLT TP-LINK DS-P7001-08?

Los Service Profiles (perfil de servicio) se utilizan para configurar los parámetros relacionados con los servicios y asociación de VLANS (transparent, trunk, tag...) a los puertos Ethernet, WIFI, VEIP de nuestra ONU. Al igual que proporciona la configuración del servicio para la ONU que se gestiona mediante la interfaz de control y gestión de terminales de red óptica (OMCI).

Con el fin de determinar cuantos puertos configuraremos debemos averiguar, de que tipo y si es necesario que modelo es, en este caso usaremos un equipo:

• Marca: Tp-Link
• Modelo: XN020-G3

Especificaciones:

• 1 puerto RJ-45
• 1 puerto GPON

Archivo adjunto 2125


1 Crear Service Profile

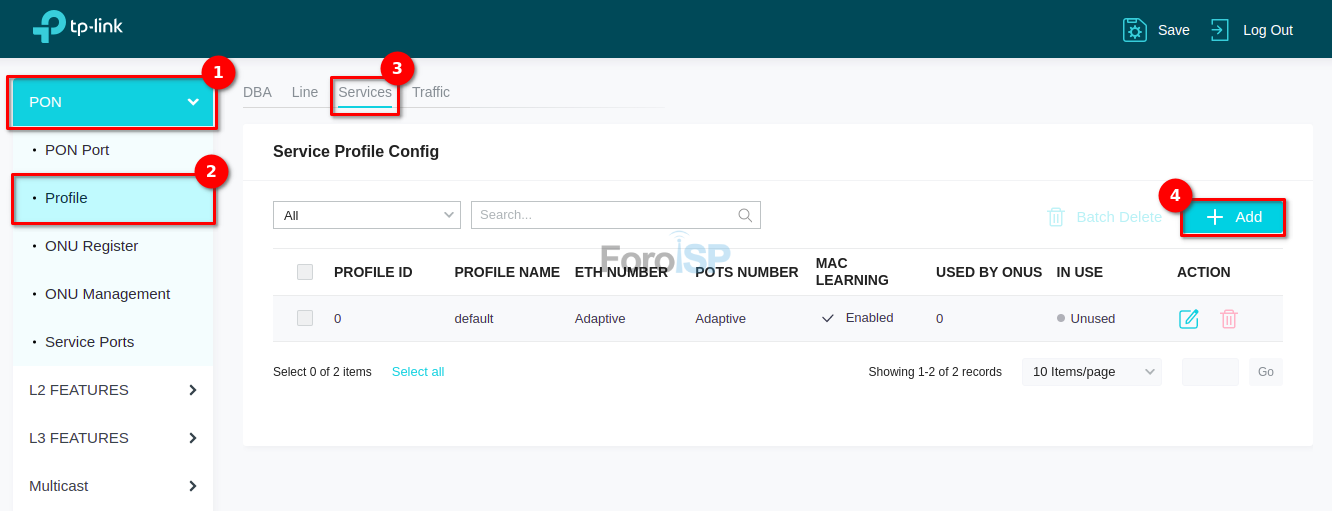

Para crear los Service Profile, colóquese en:

PON | Profile | Services

Archivo adjunto 2118

Nota

La OLT ya cuenta con un Service Profile por default con el nombre default

Archivo adjunto 2119

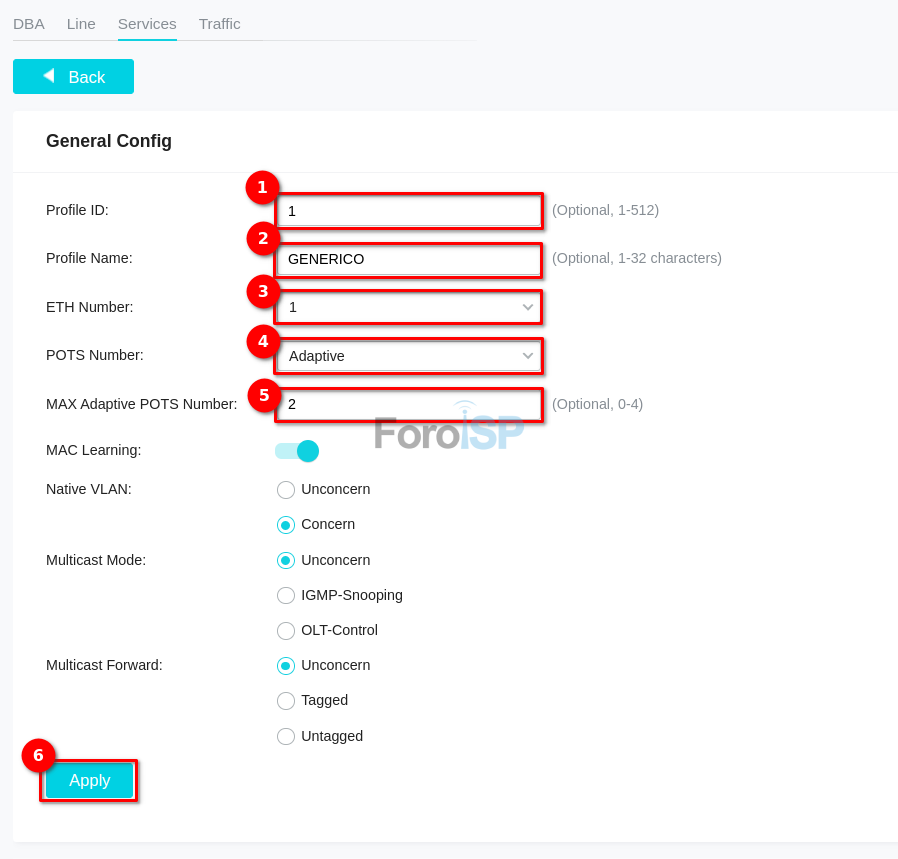

Siguiendo las características del equipo a usar la información del formulario es:

• Profile ID: Debido a que la OLT ya tiene registrado uno por default, usaremos el numero 1
• Profile Name: Puede usar cualquier nombre de su preferencia
• Eth Number: Puede escoger un numero en especifico o que sea Adapt. En este ejemplo se uso el numero 1
• POTS Number: Adapt
• Max Adaptive POTS Number: Seleccione a su necesidad

Nota

La opción Adapt es utilizada para que la OLT detecte automáticamente la cantidad de puertos que tiene el equipo conectado

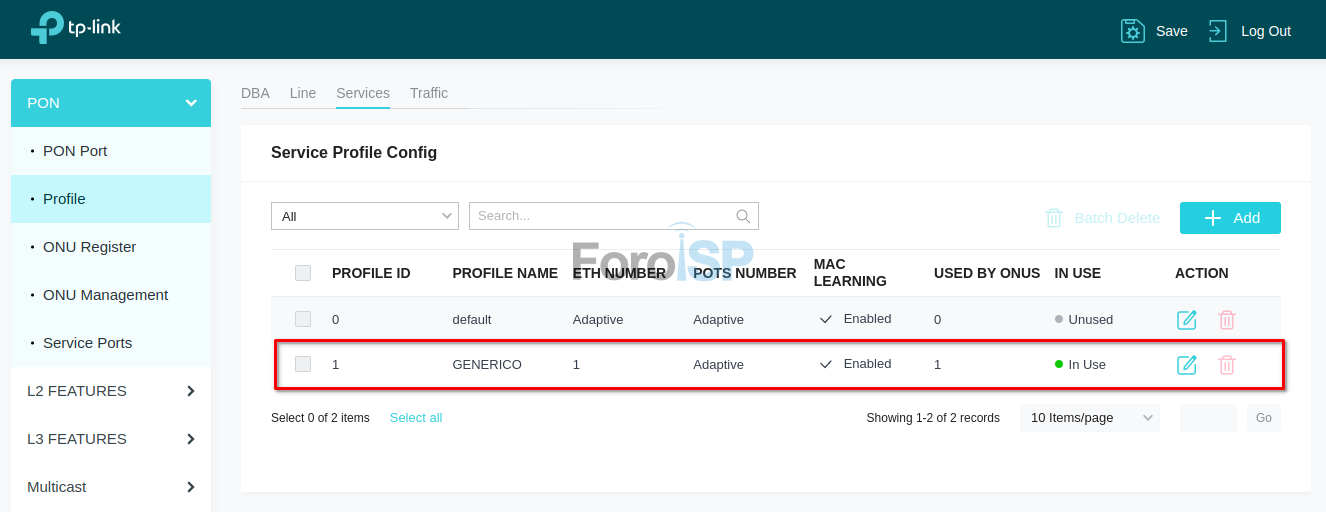

Archivo adjunto 2124

2 Asociamos el Service Profile

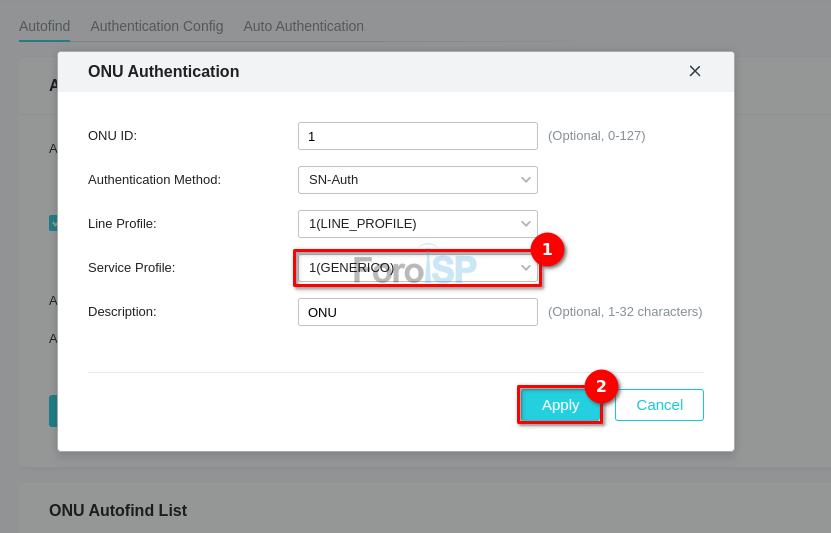

En la lista de Onus para autorizar, antes de confirmar la ONU debe seleccionar el Service Profile que se le agregara al equipo, ubique la ONU en:

PON | ONU Register | AutoFind

Archivo adjunto 2122

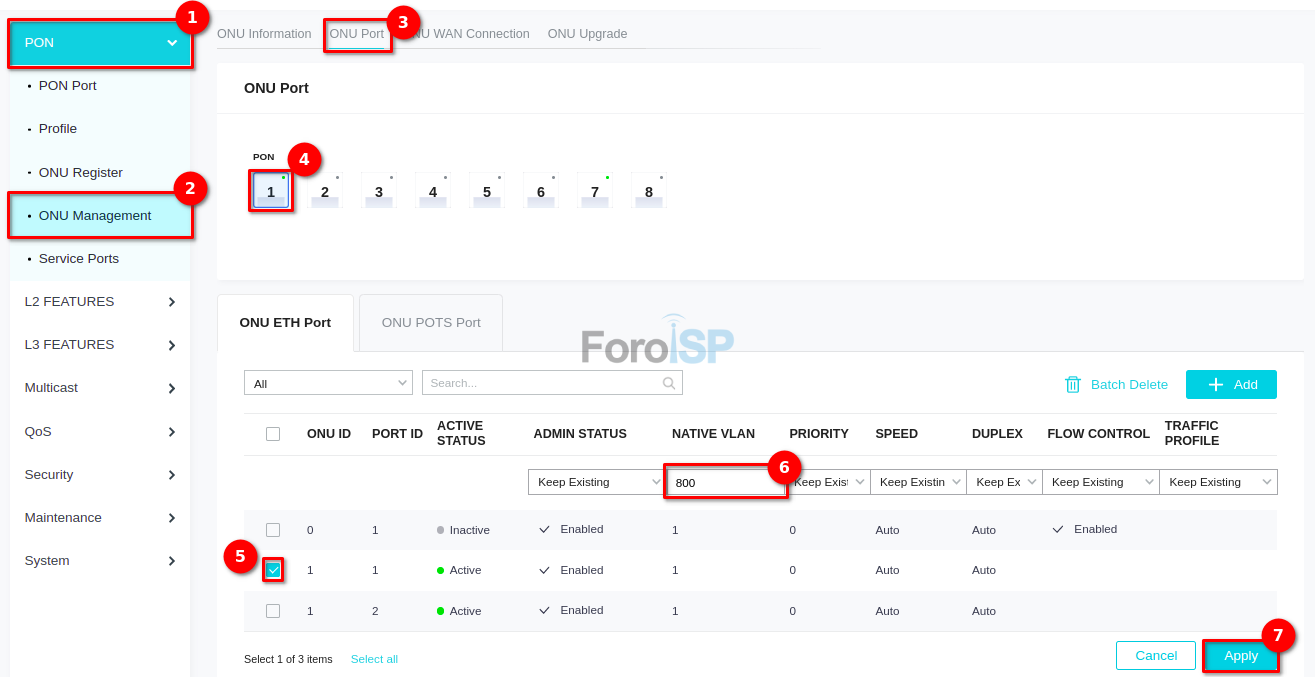

Después de autorizar la ONU, en caso de utilizar alguna VLAN vamos a "vincularla" a los puertos correspondientes, para esto primero colóquese en:

PON | ONU Management | ONU Port

Y agregue la VLAN a utilizar en la columna Native VLAN

Archivo adjunto 2123
