Wolck. Configurar IPTV en OLT Wolck usando Multicast.

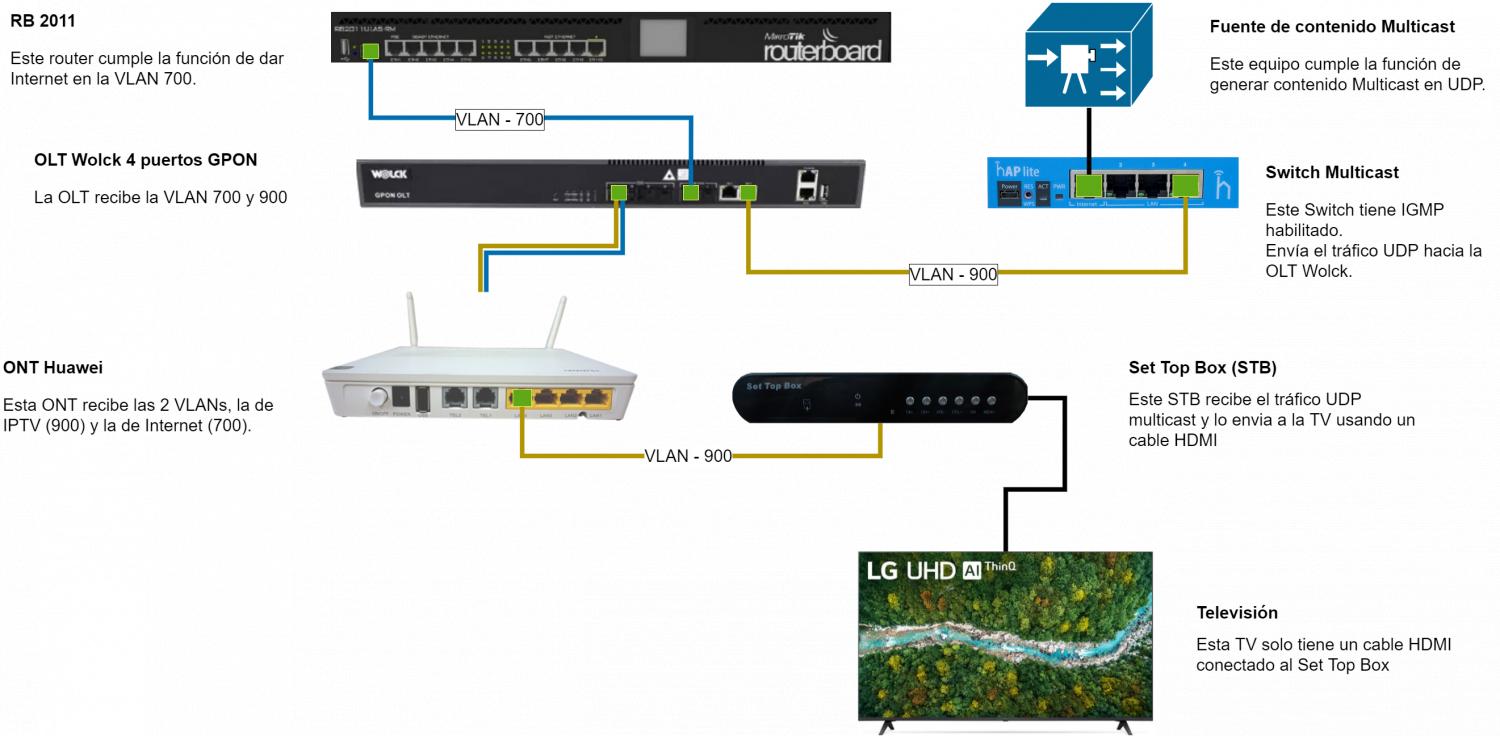

DIAGRAMA INICIAL
Archivo adjunto 2297

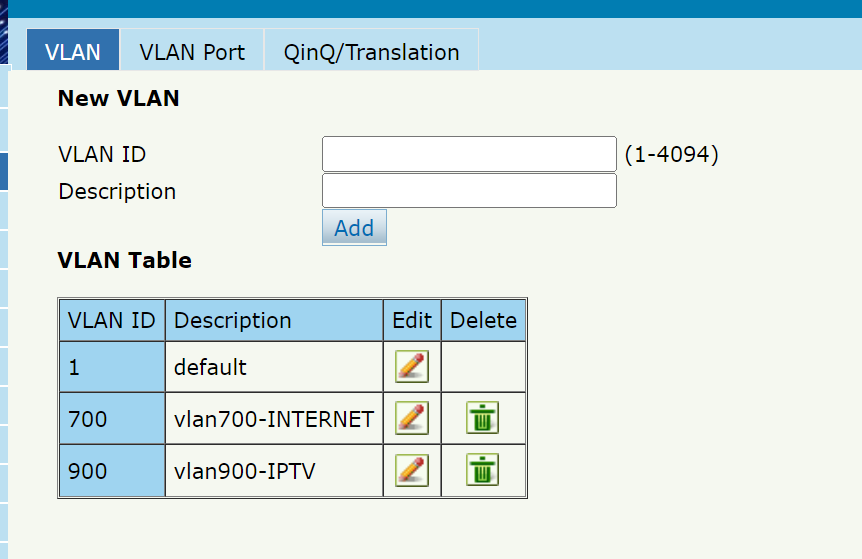

1 Crear VLANs en la OLT


Archivo adjunto 2298

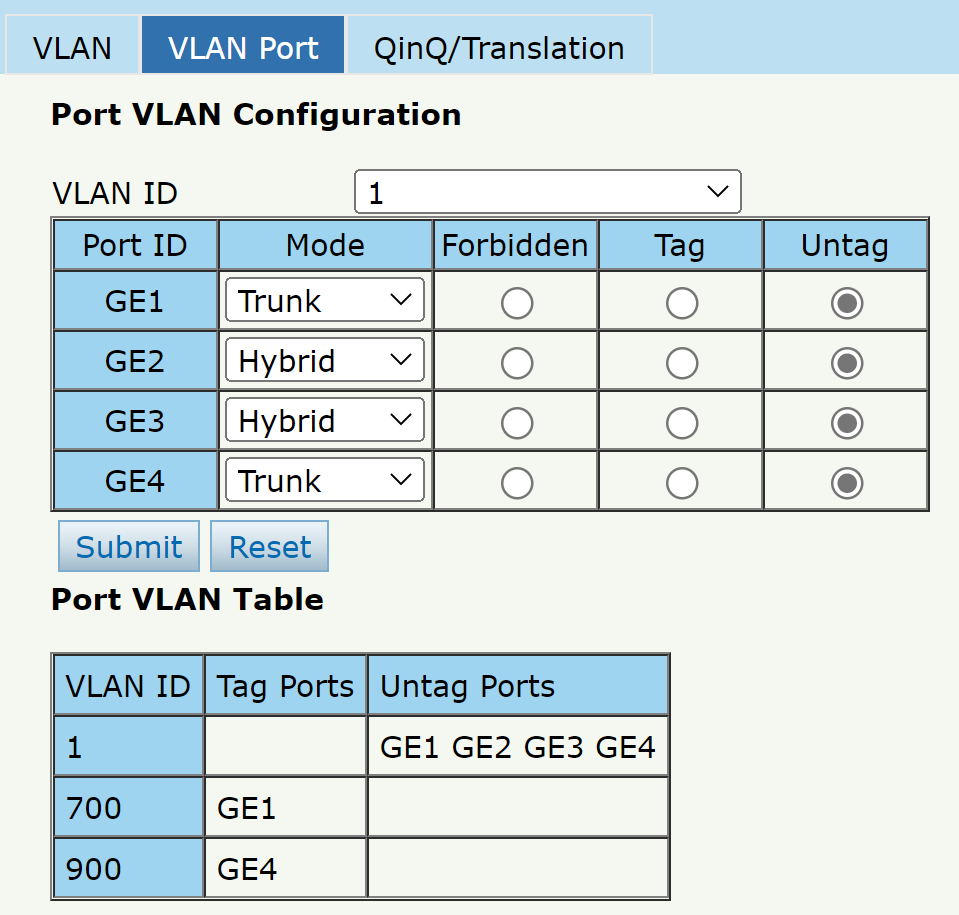

2 Asignar VLANs en los puertos de la OLT

Archivo adjunto 2299

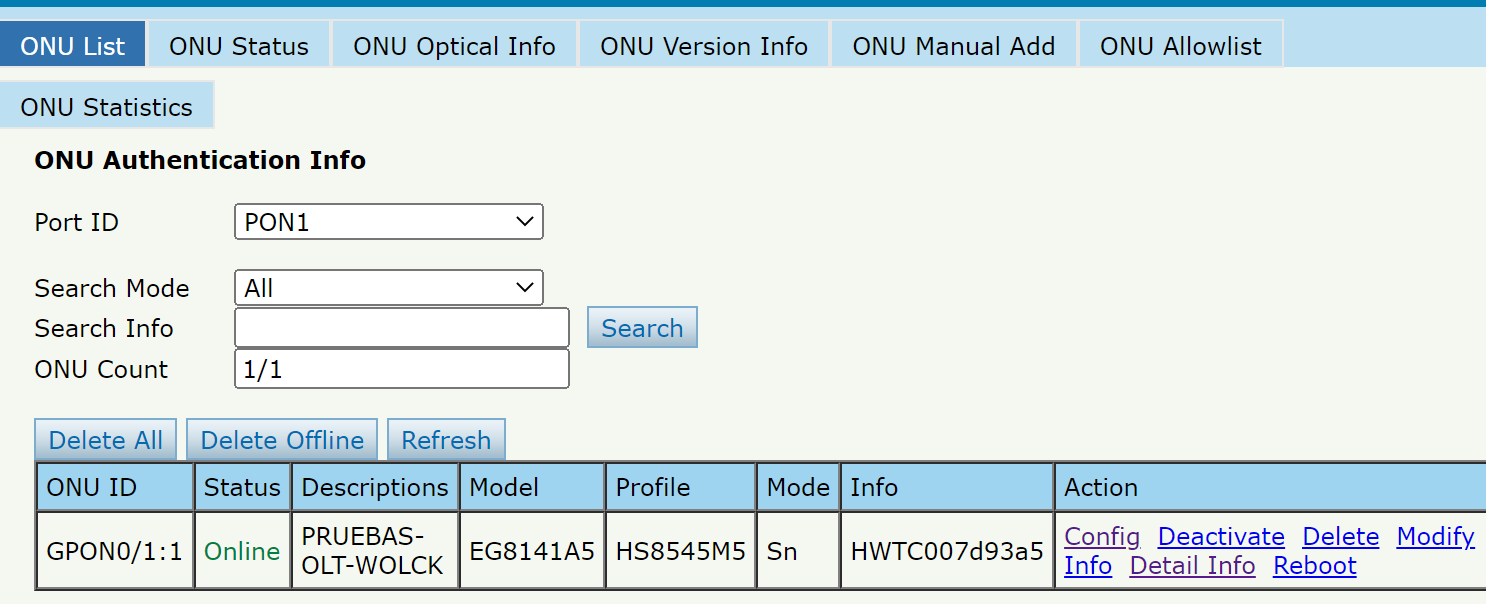

3 Activar (autorizar) ONU en AdminOLT usando la VLAN de Internet

Archivo adjunto 2300

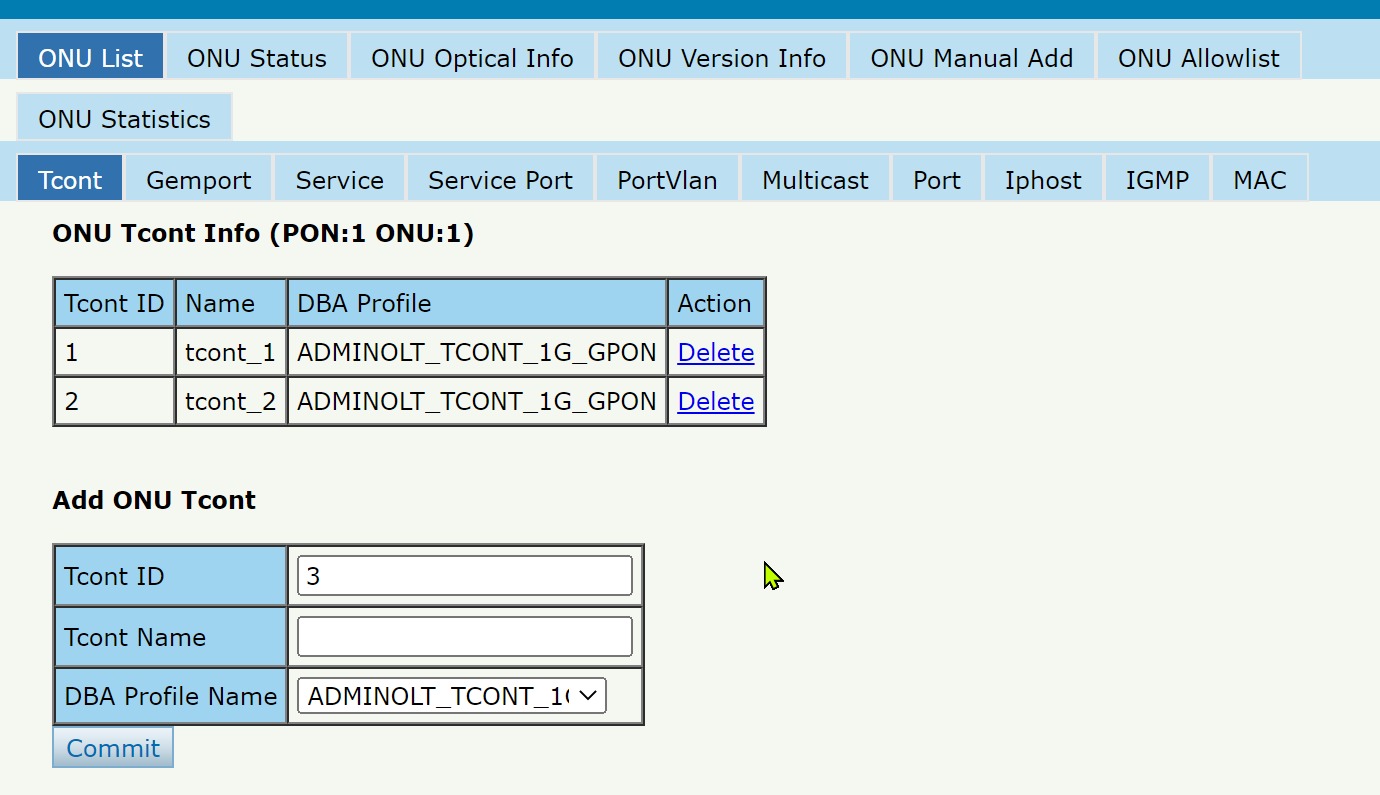

4 Crear un nuevo TCONT para la ONU


Archivo adjunto 2301

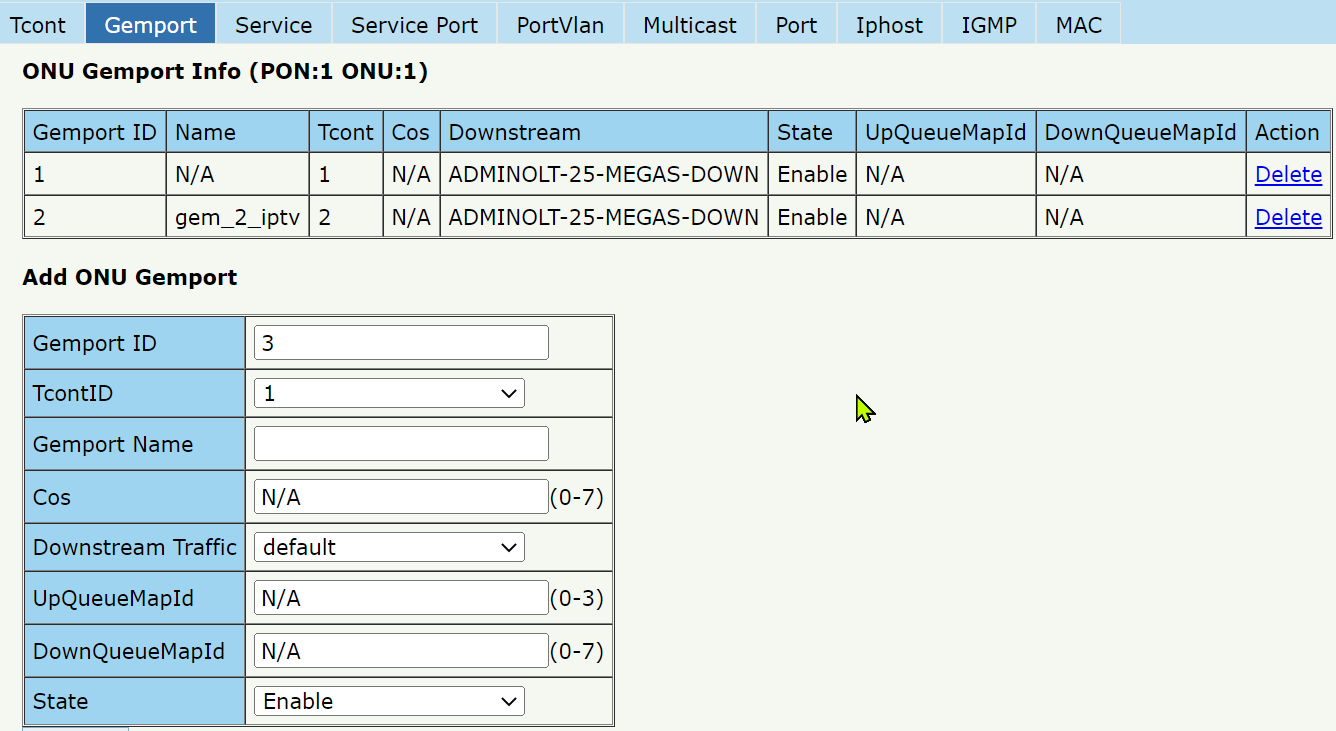

5 Crear un nuevo GEMPORT para la ONU

Archivo adjunto 2302

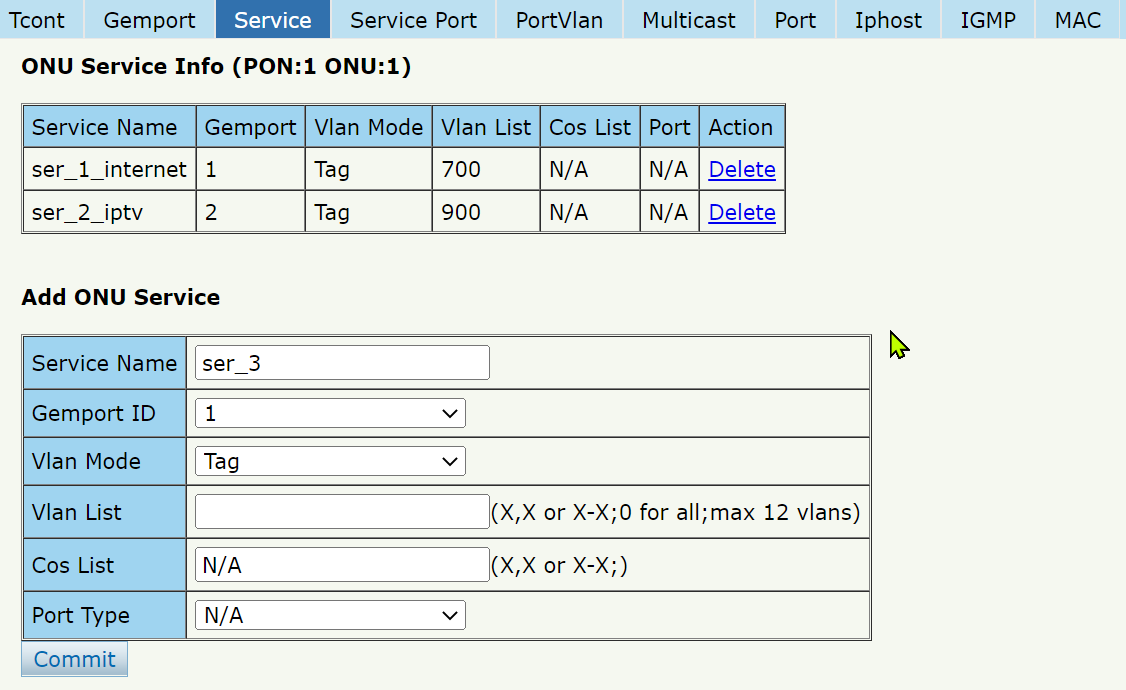

6 Crear un nuevo SERVICE para la ONU

Archivo adjunto 2303

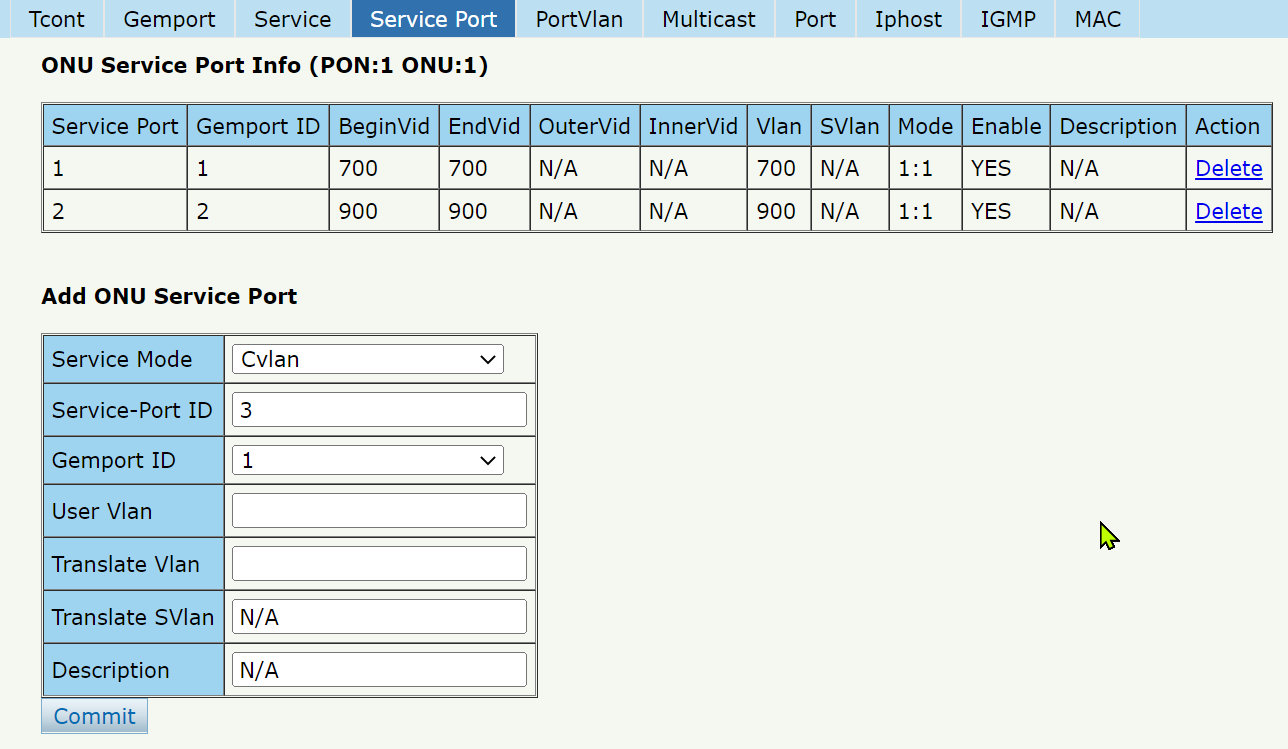

7 Crear un nuevo SERVICE PORT para la ONU

Archivo adjunto 2304

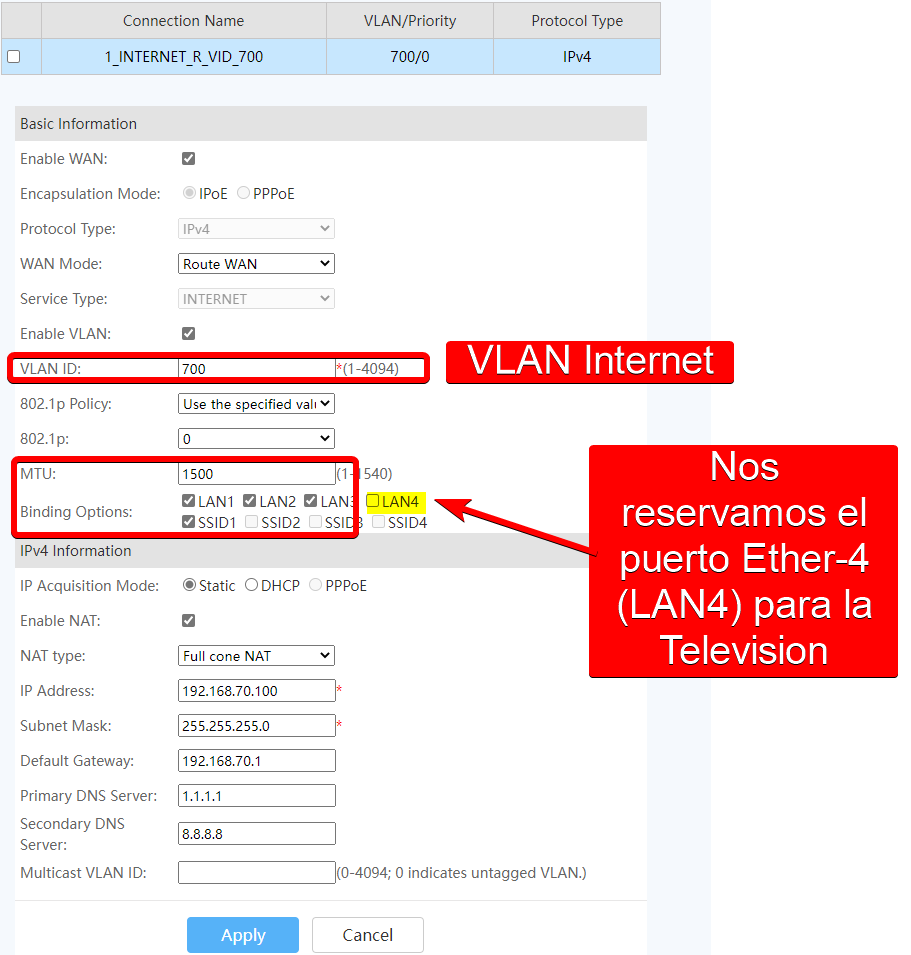

8 Crear WAN de Internet en la ONT

Archivo adjunto 2305

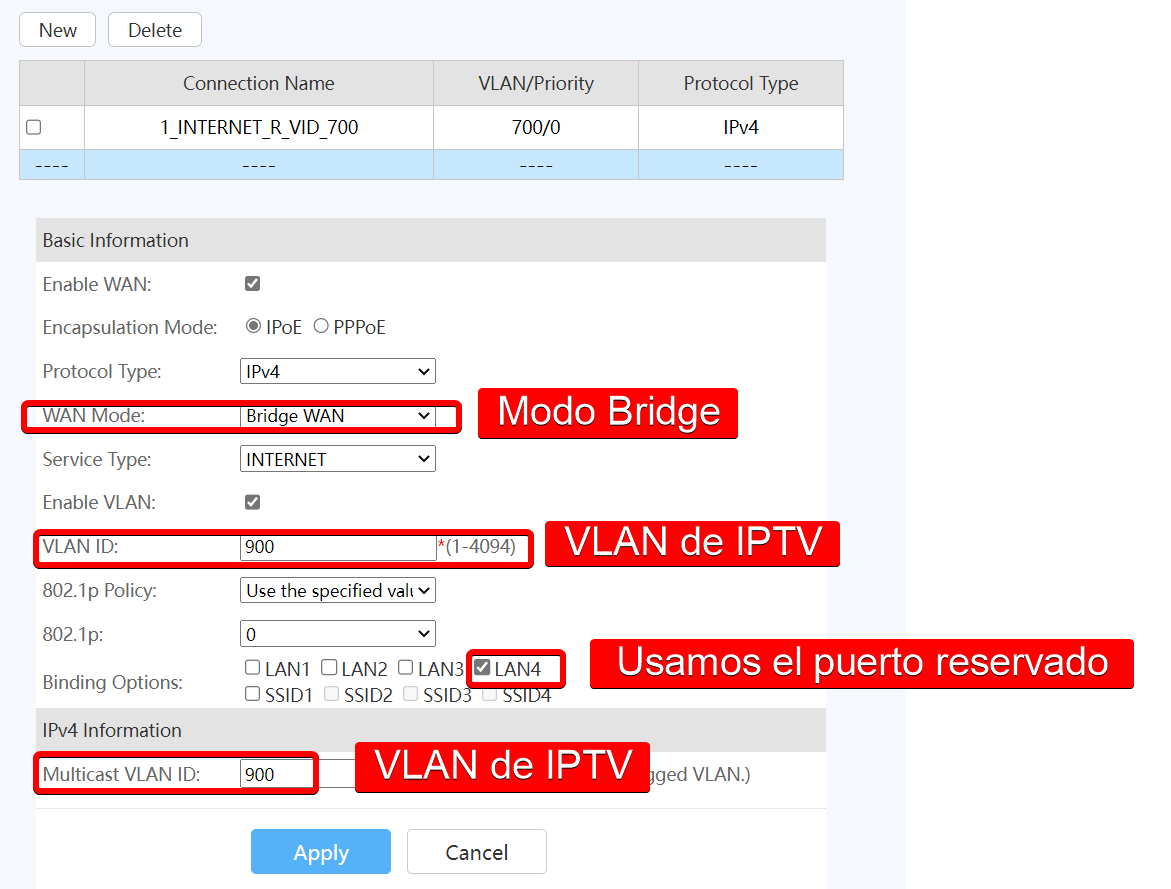

9 Crear WAN de IPTV en la ONT

Archivo adjunto 2306

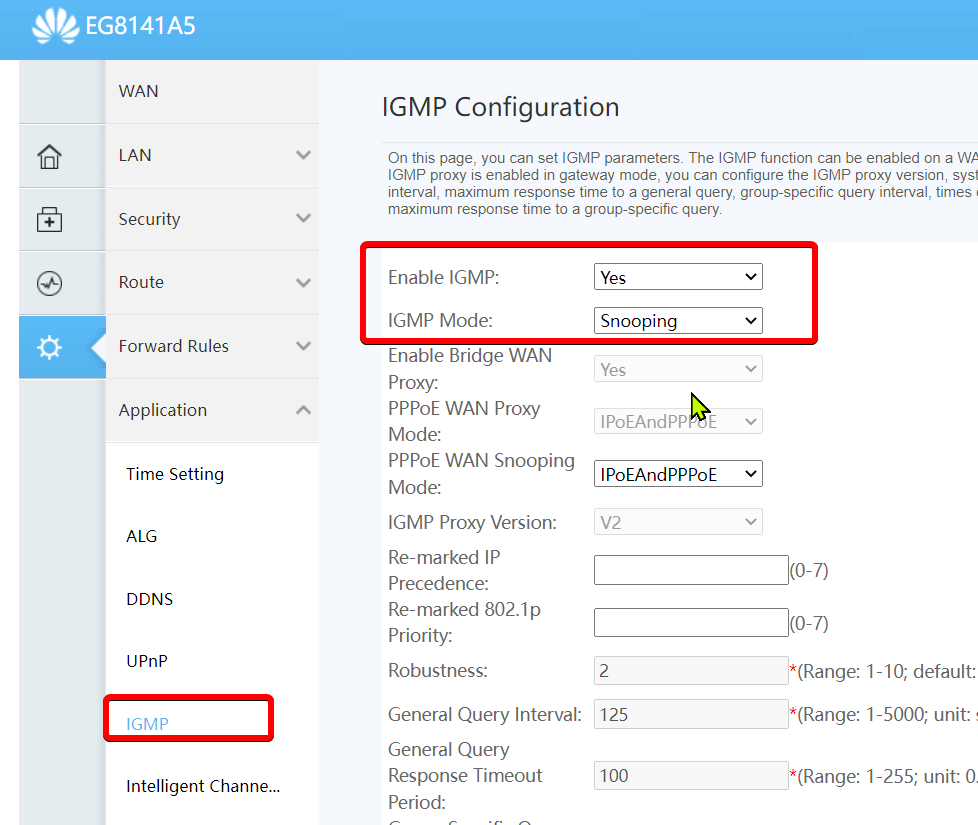

10 Configurar IGMP Snooping en la ONT

Archivo adjunto 2307

De esta manera debemos tener comunicación entre nuestros dispositivos tanto hacia internet como debemos alcanzar la Fuente de tráfico Multicast por medio de un simple ping lo podemos verificar.

11 Configurar IGMP Snooping en la OLT Wolck

Archivo adjunto 2308

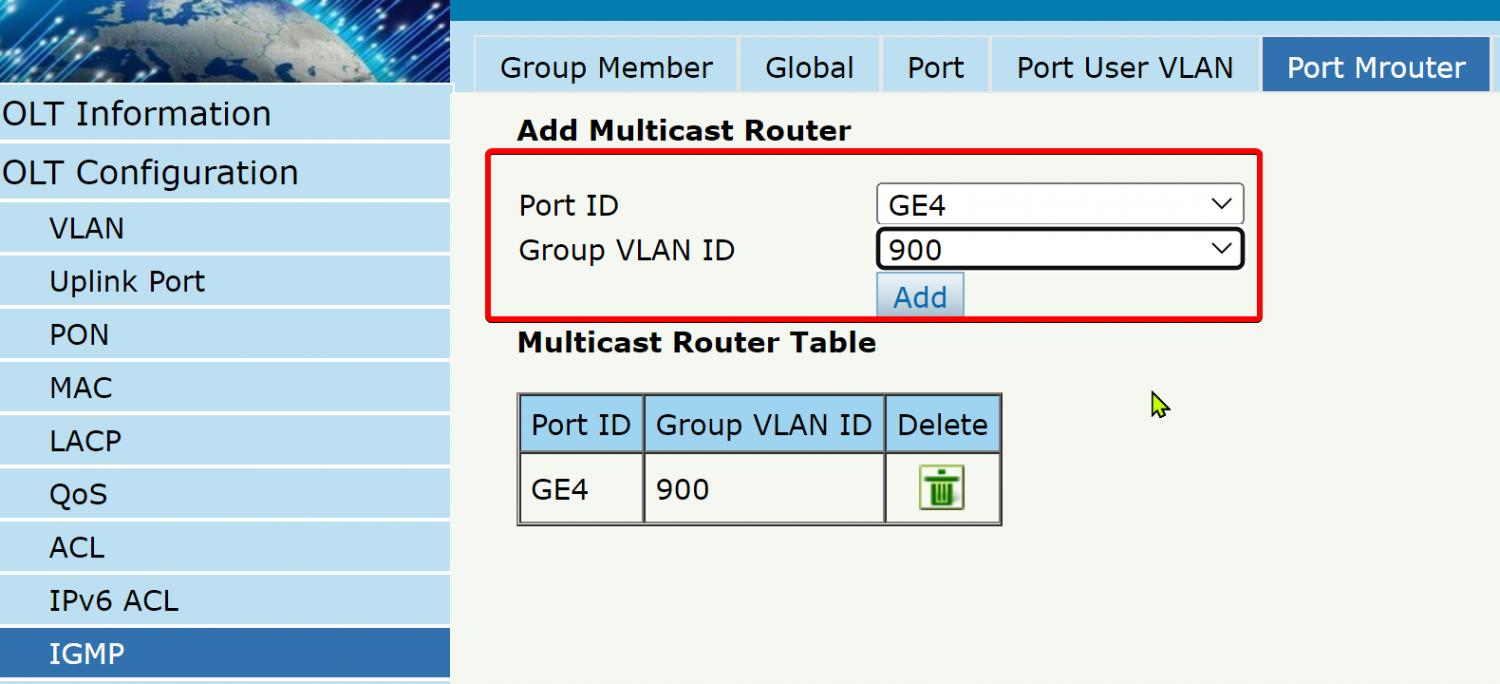

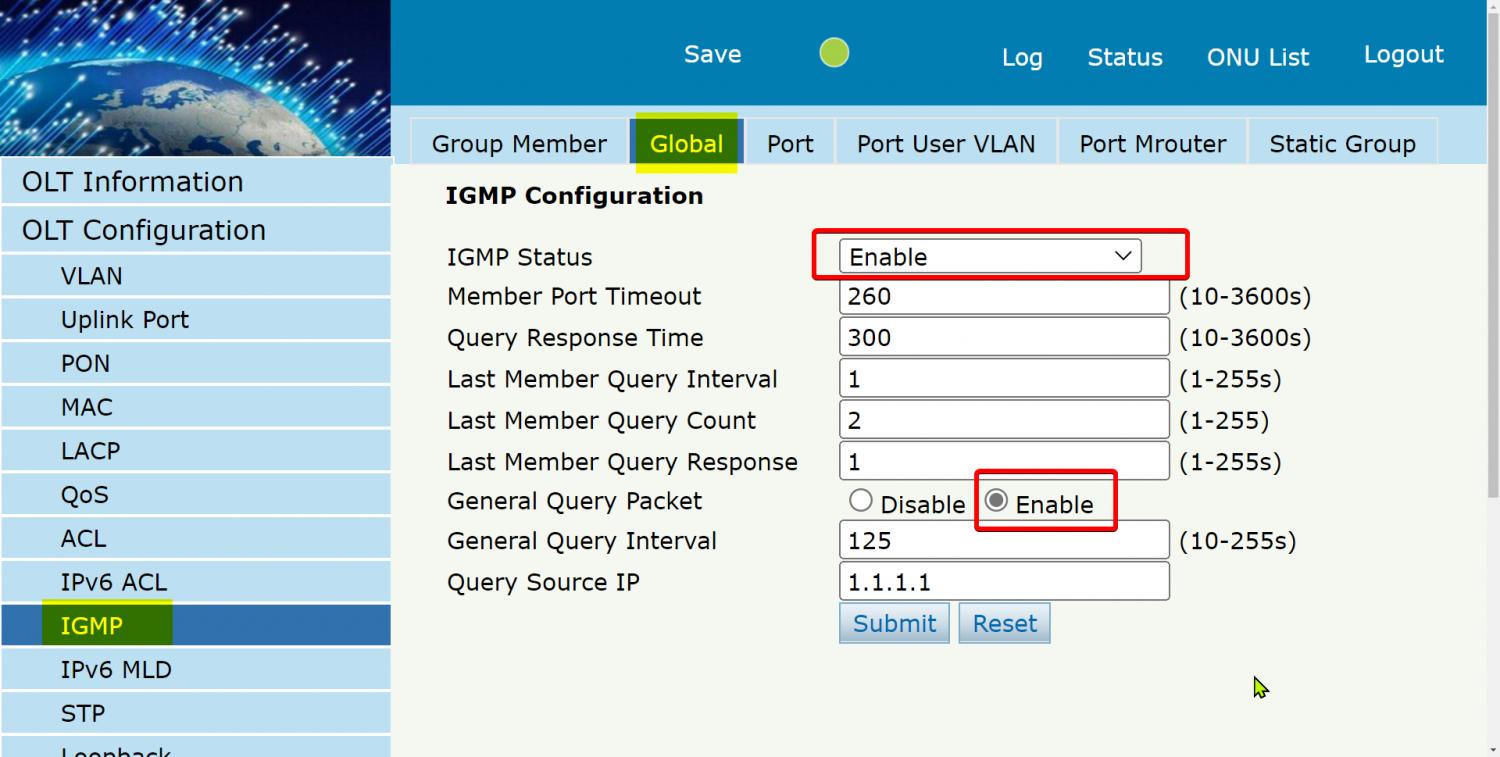

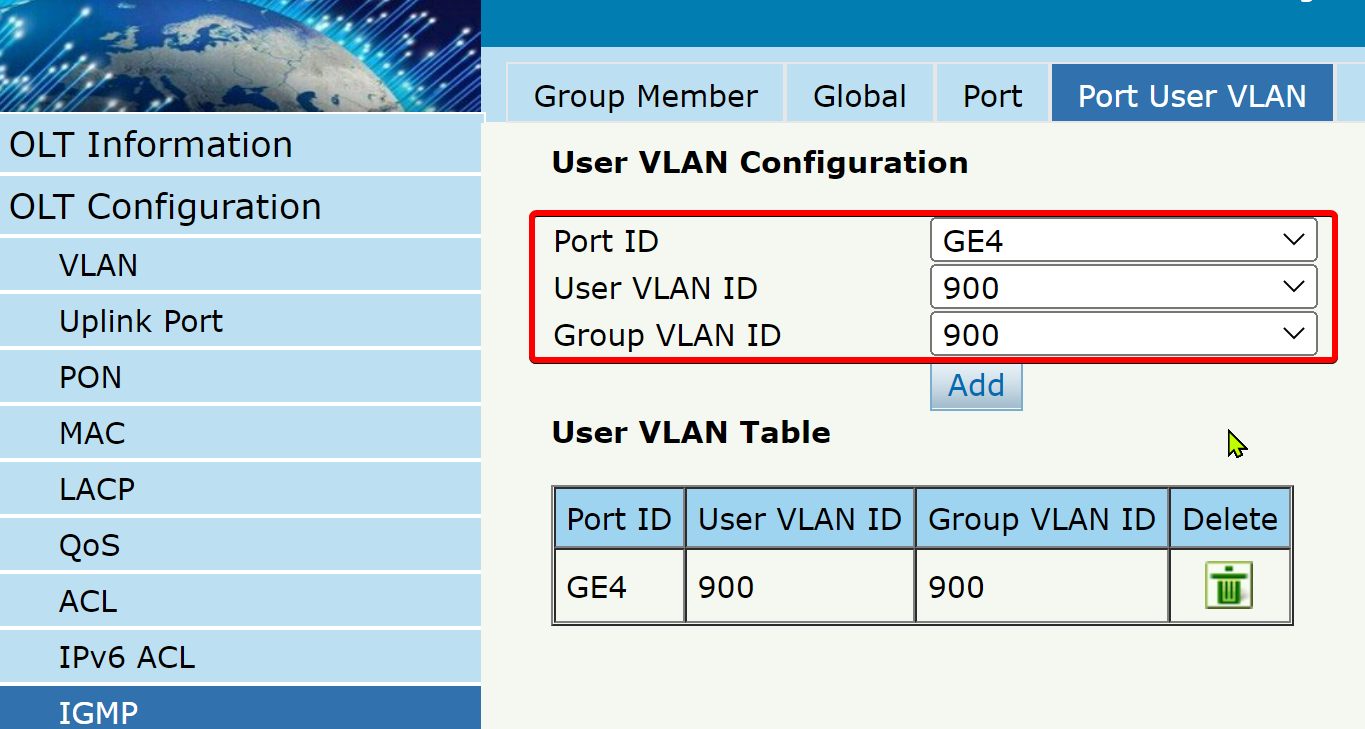

11.1 Habilitar IGMP Snooping en la OLT Wolck

Archivo adjunto 2309
11.2 Habilitar IGMP Snooping en la OLT Wolck
Archivo adjunto 2310

Desafortunadamente no he logrado los resultados que quería.

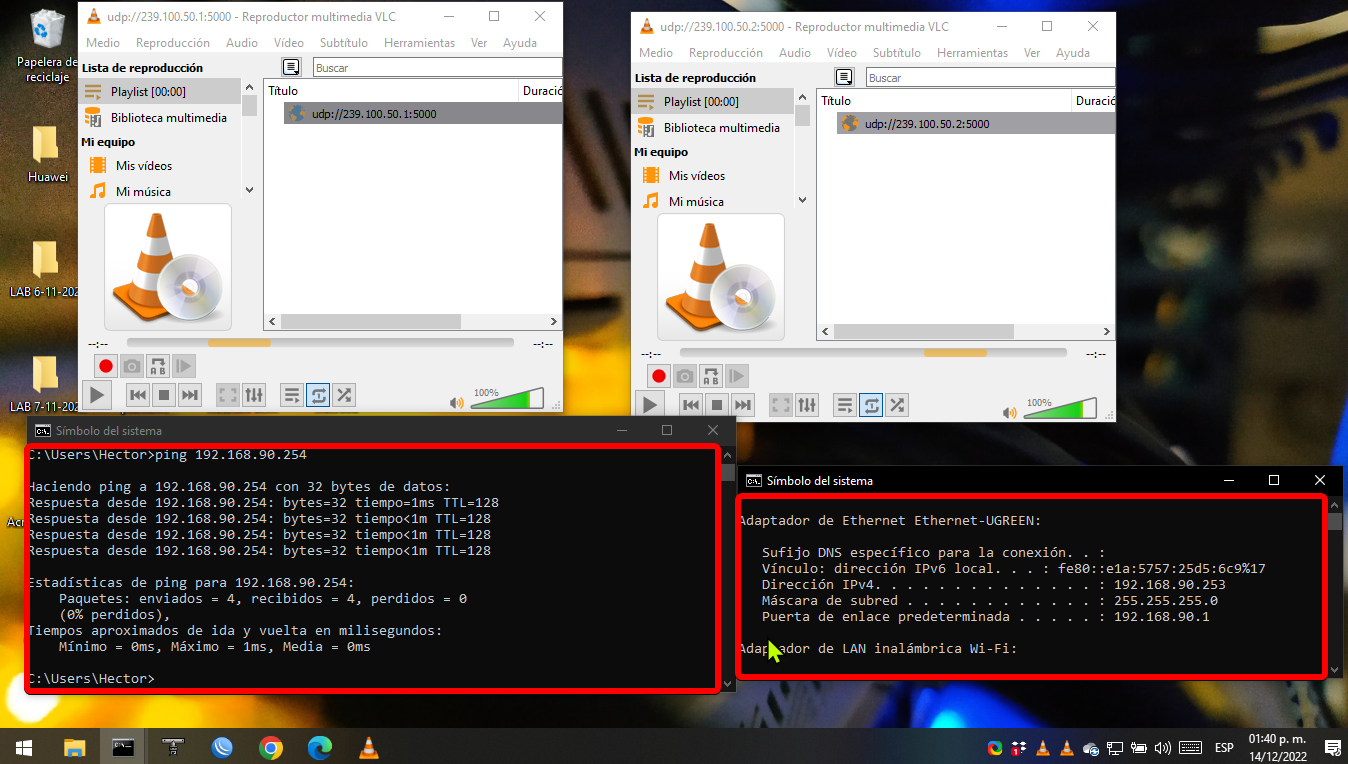

En primer lugar al habilitar el IGMP Snooping en la OLT Wolck no soy capaz de reproducir contenido multicast. Apesar de que si logro comunicarme con la fuente de contenido Multicast. Estando en la misma subred no recibo el tráfico UDP.

Archivo adjunto 2311

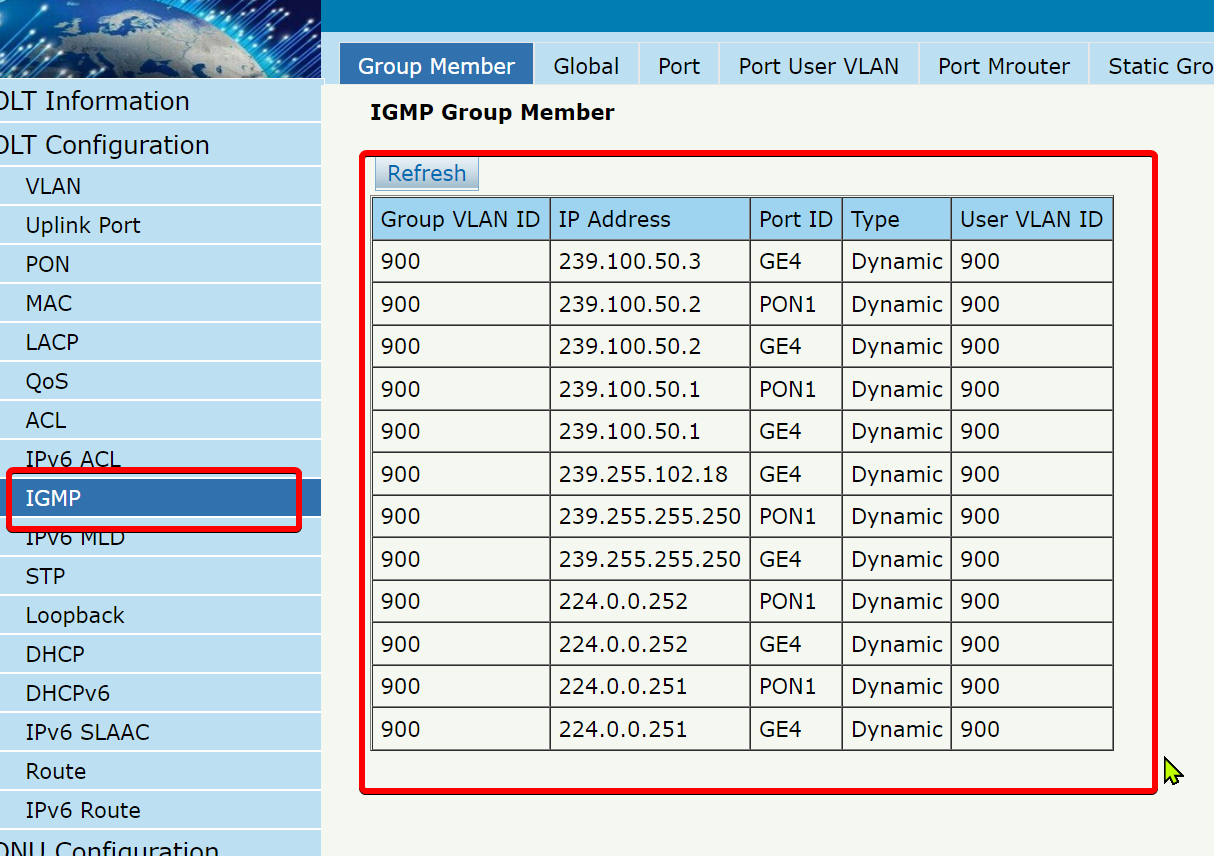

Incluso la OLT muestra que si tiene las relaciones de IP y puerto pero nunca pude reproducir los videos.

Archivo adjunto 2312

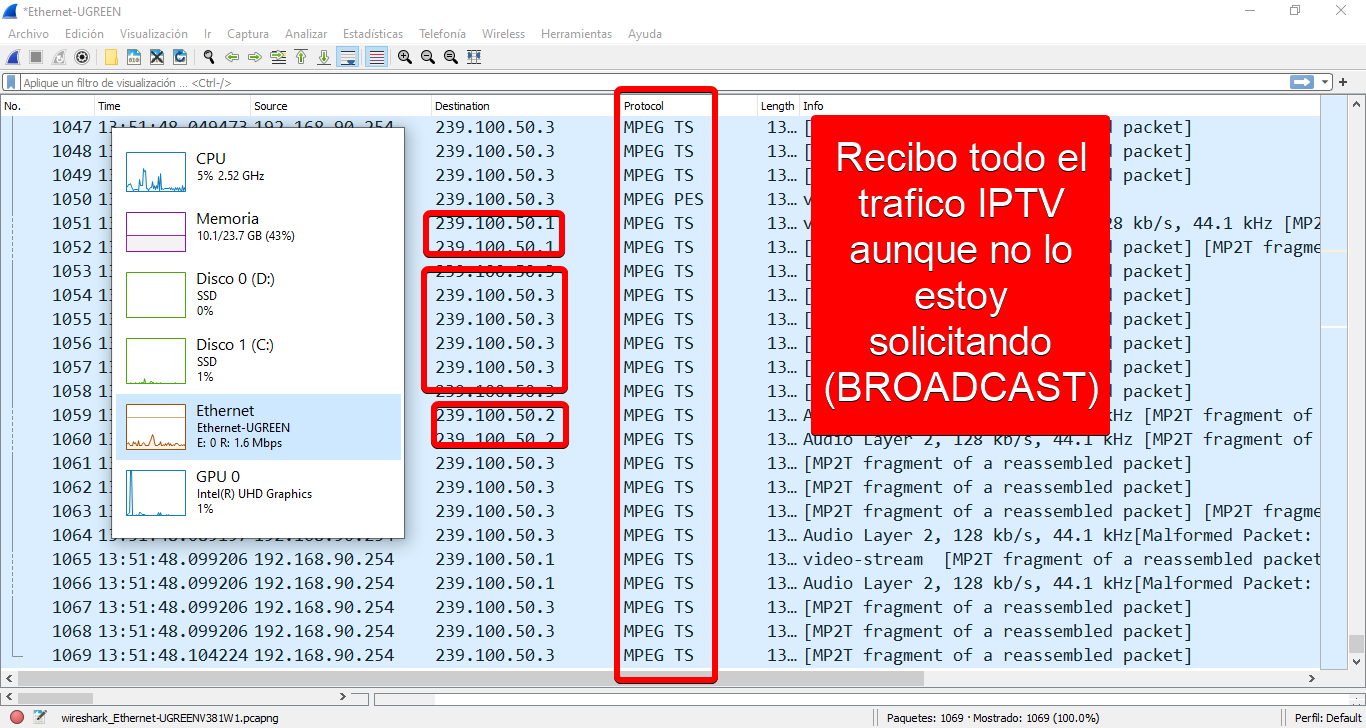

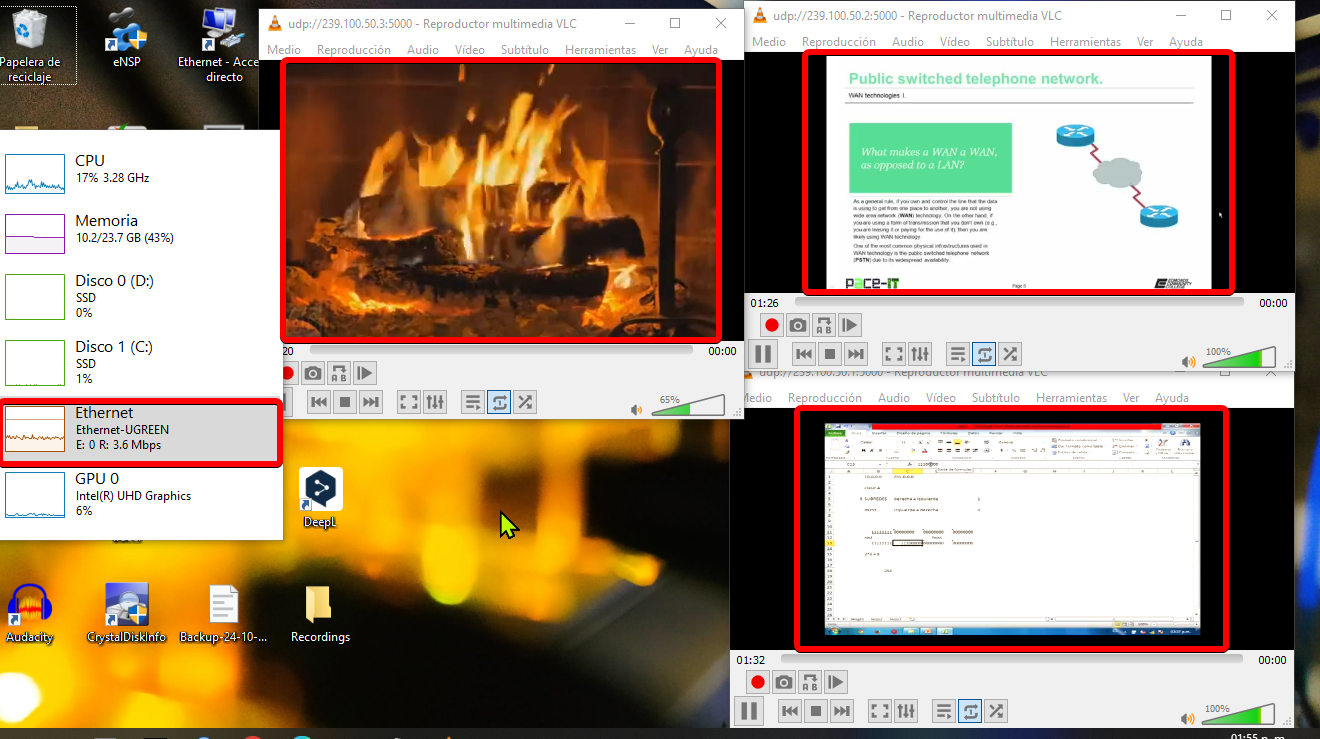

El problema de apagar el IGMP Snooping es que entonces todo el tráfico multicast es tratado como broadcast y por tanto lo recibes aunque no lo solicites haciendo ineficiente el uso del ancho de banda.

Archivo adjunto 2313
Archivo adjunto 2314
