¿Cómo configurar Optronics utilizando método Manual?

Configuración Inicial

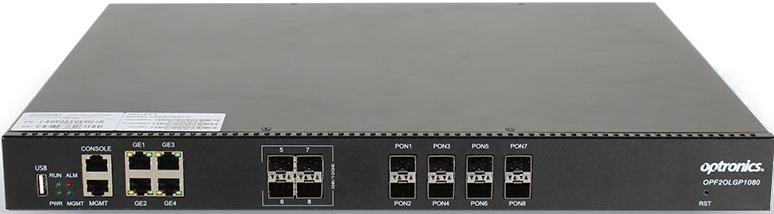

Estas configuraciones se realizaron utilizando OLTs con las siguientes características:
Optronics

Archivo adjunto 2315
Accesos IP Default
192.168.8.100

User & Password

• User: optronics
• Password: optronics

Debemos conectarnos físicamente a la OLT

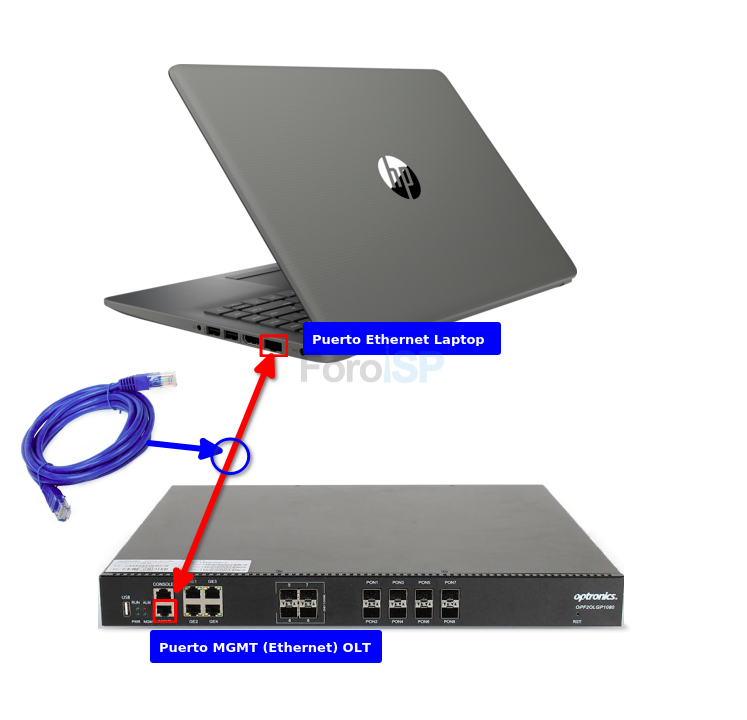

Utilizando el cable utp del puerto Ethernet de nuestra computadora al puerto MGMT de la OLT, una vez conectados debes asignar una ip estática (que se encuentre en el rango de la ip de la OLT) a nuestra computadora para poder alcanzarla, por ejemplo 192.168.8.10.

Archivo adjunto 2316

Una vez hecho lo anterior probamos danto ping 192.168.8.100

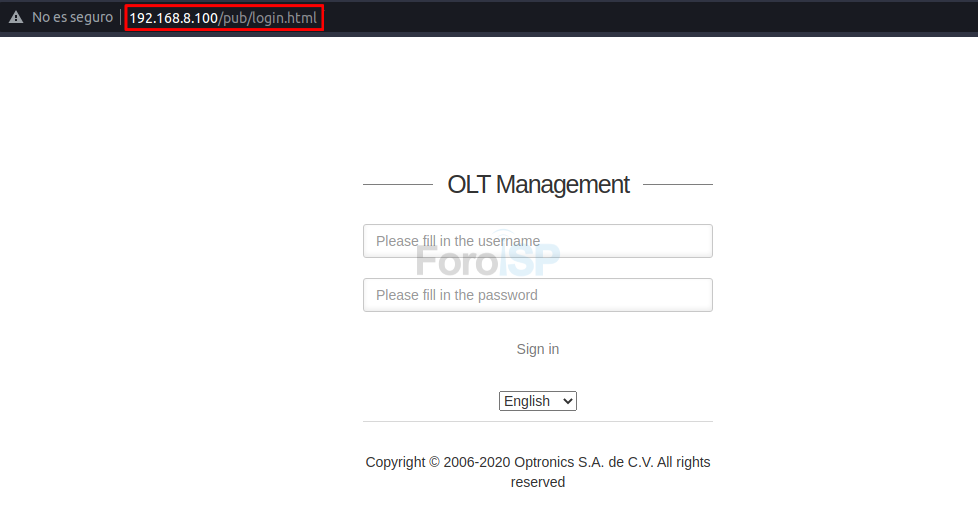

Ingrese a la OLT utilizando la interfaz Web

Archivo adjunto 2317

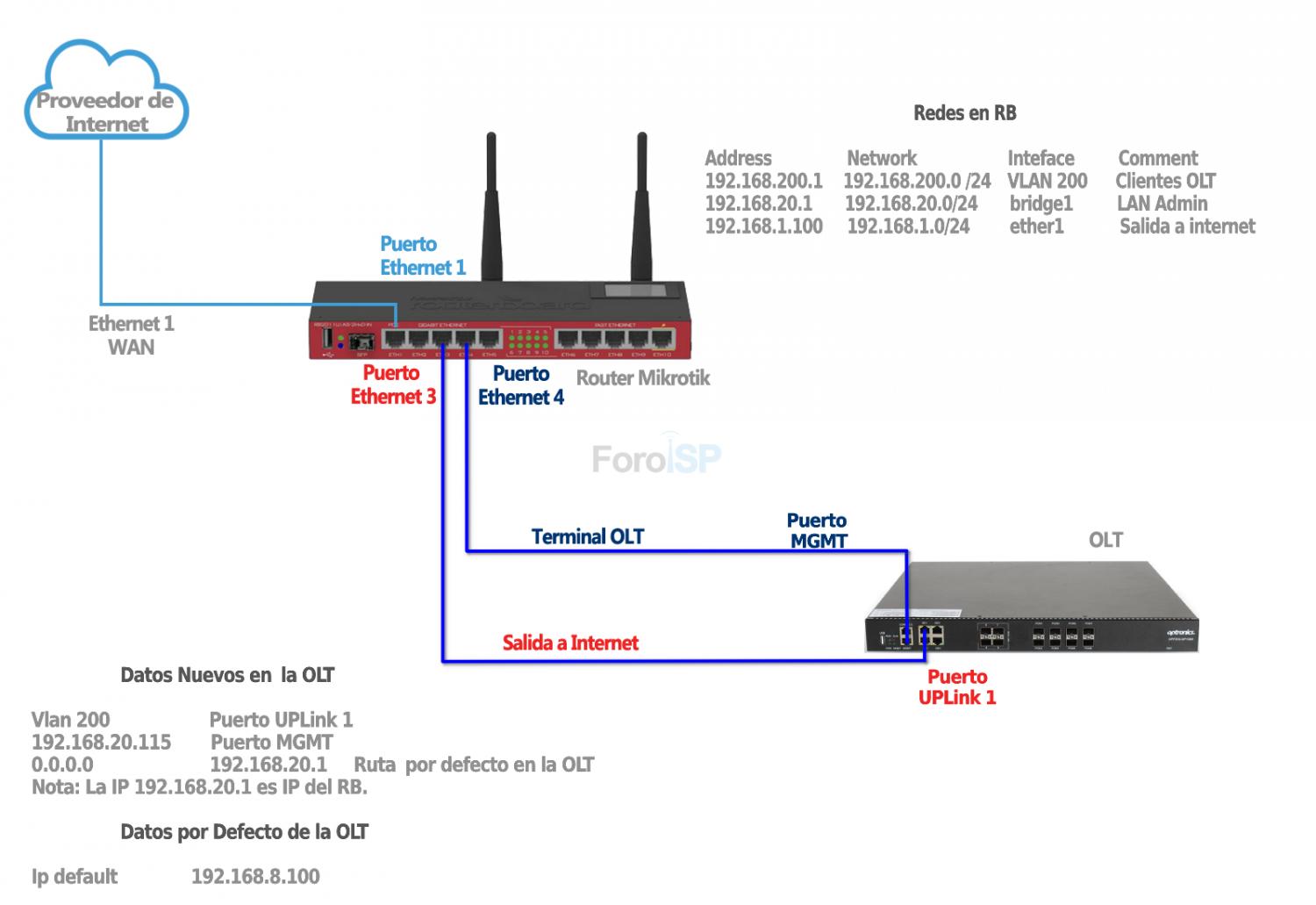

El siguiente diagrama presenta la conexión física a seguir cuando no contamos con fibra óptica para hacer conexión SFP

Archivo adjunto 2318

Asignar IP de administración a la OLT

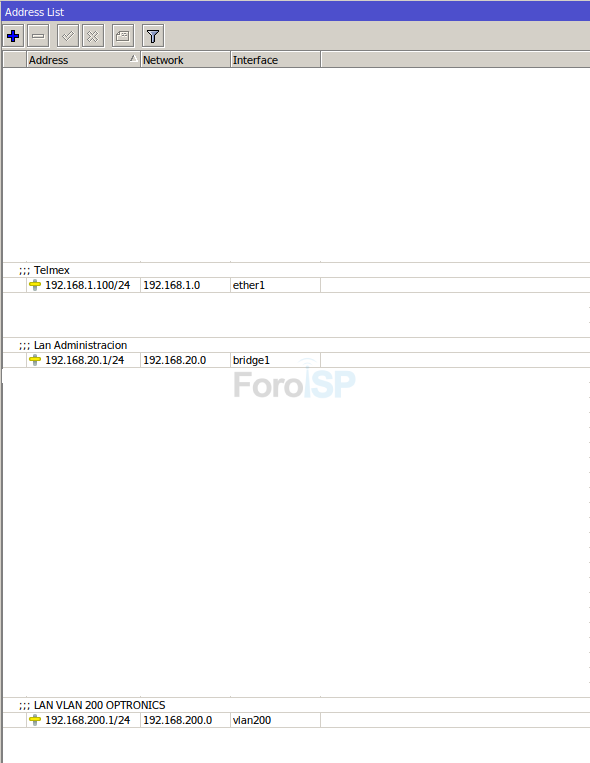

Debemos tener agregadas nuestra VLAN, LAN de Administración y LAN de Segmento de Clientes en nuestro Router.

Archivo adjunto 2319

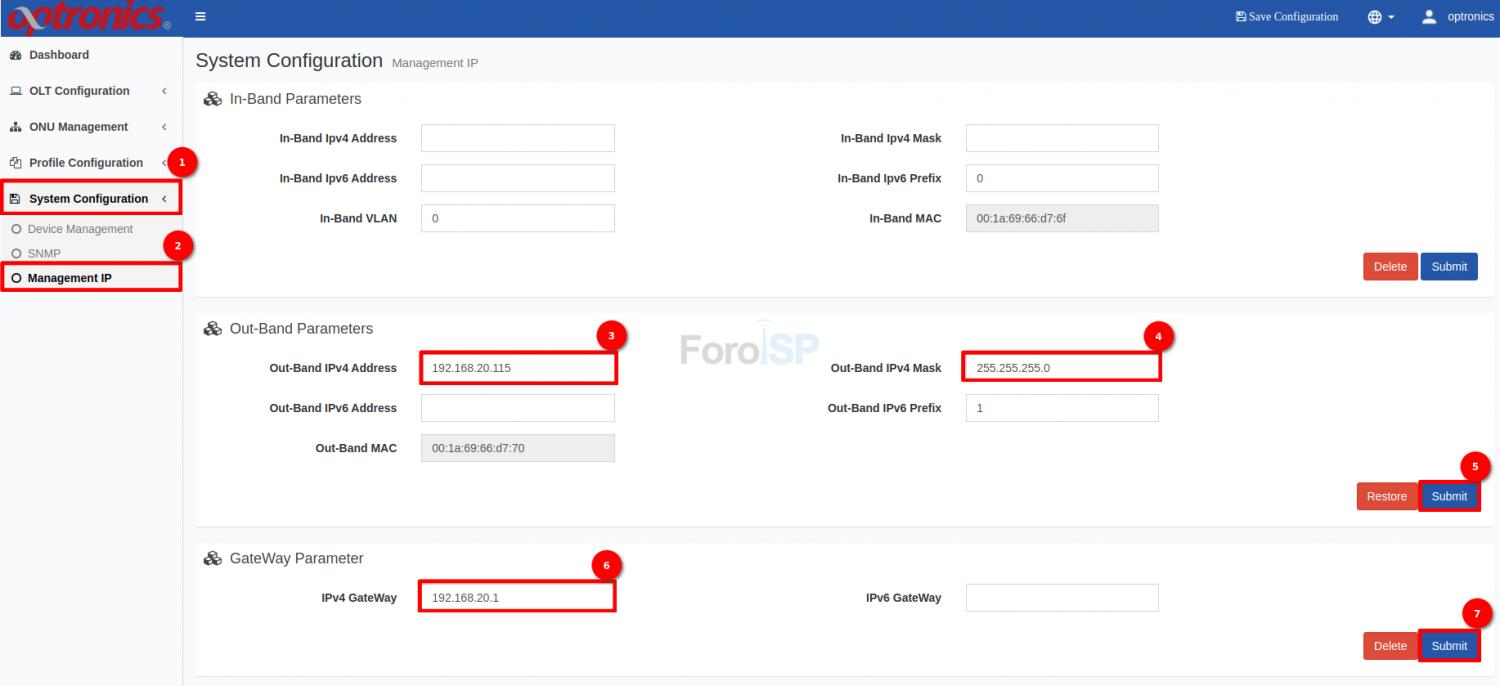

Para cambar la IP utilizaremos la 192.168.20.115, esto permitirá acceder a la interfaz utilizando la Ip de administración y ya no la ip por default, para esto colóquese en:
System Configuration | Management IP

Archivo adjunto 2320

Para autorizar Onus de forma manual siga los siguiente pasos (Este manual es solo un ejemplo para ello). Una vez que tengamos conectados los equipos al puerto PON correspondiente, realizaremos lo siguiente:

1. Verificar el modo de autorización
2. Crear VLAN
3. Configurar DBA Profile
4. Configurar Line Profile
5. Configurar Service Profile
6. Autorizar ONU
7. Configuración de Tcont y Gemport
8. Aplicar Line Profile y Service Profile a la ONU

1 Verificar el modo de autorización
Una vez haya iniciado sesión en la OLT, usualmente el modo de autorización está de forma manual, compruebe esta información para el puerto PON correspondiente, en este caso usaremos el 2/7.

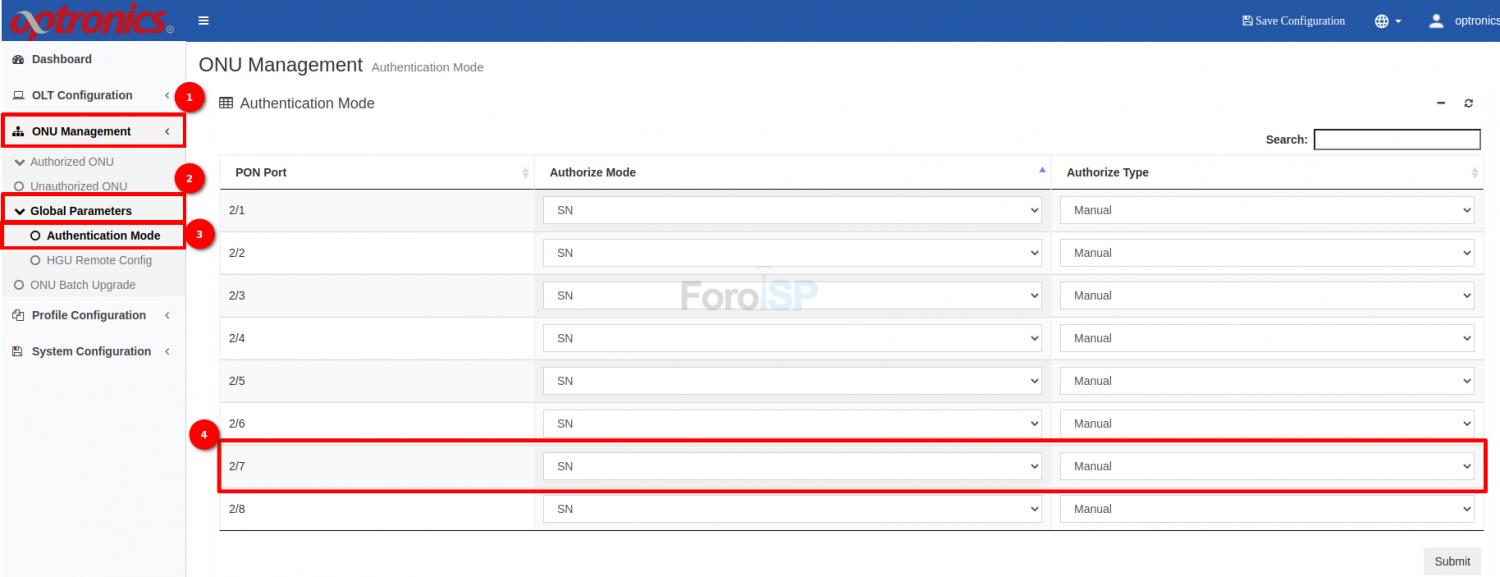

ONU Management | Global Parameters | Authentication Mode

Archivo adjunto 2321

2 Crear VLAN

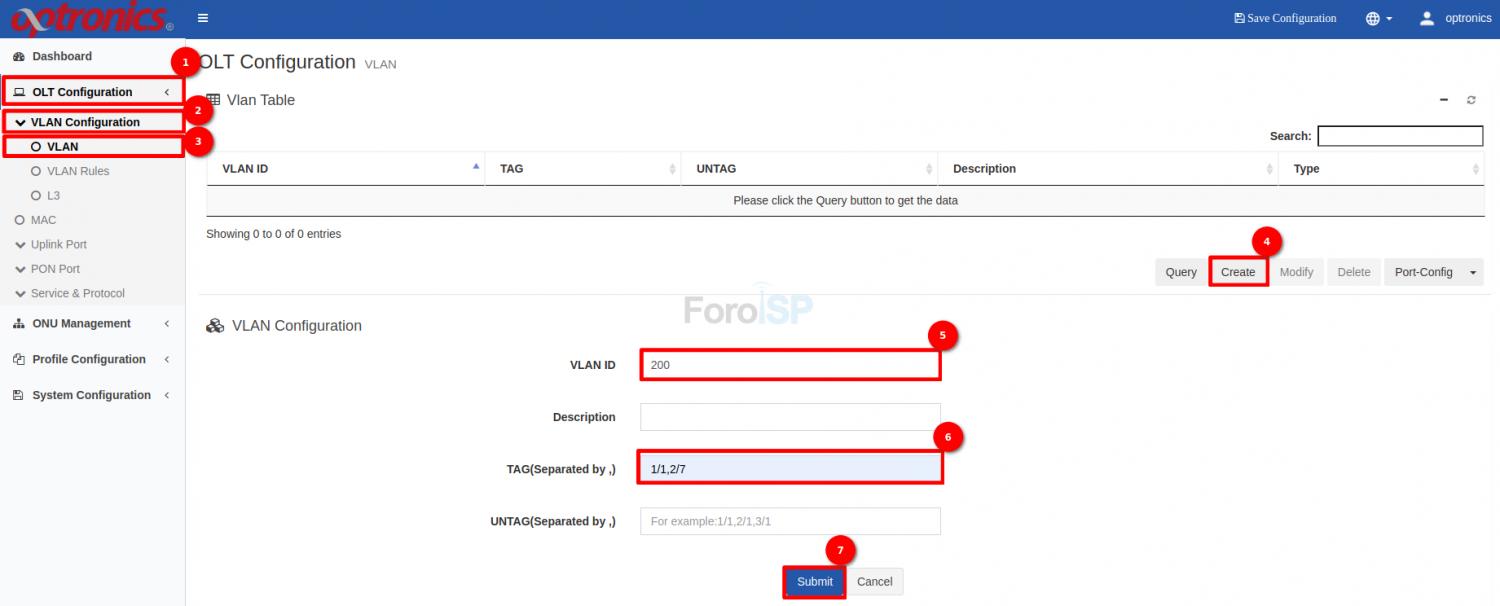

Creamos la VLAN correspondiente y darle tag al puerto correspondiente, en este ejemplo crearemos la VLAN 200 y daremos tag al puerto 7, colóquese en:
OLT Configuration | VLAN Configuration | VLAN

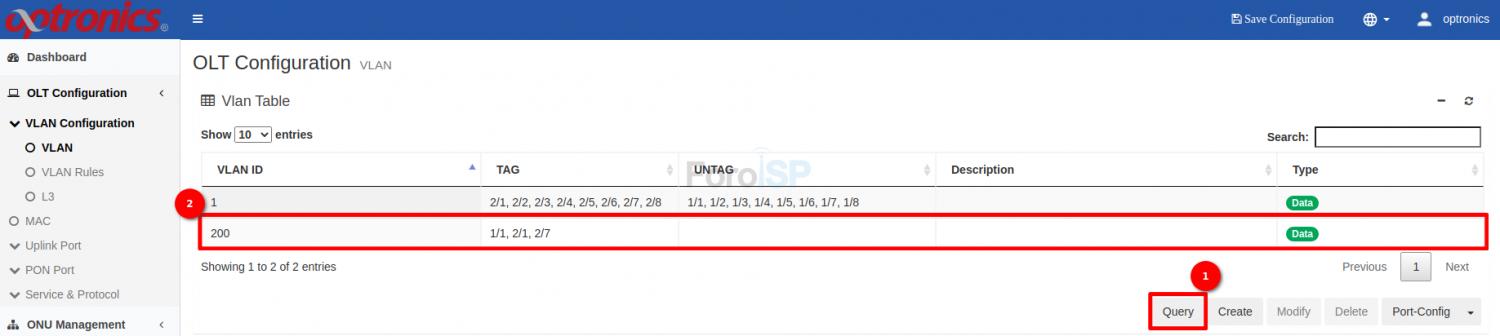

Archivo adjunto 2322

Archivo adjunto 2323

3 Configurar DBA Profile

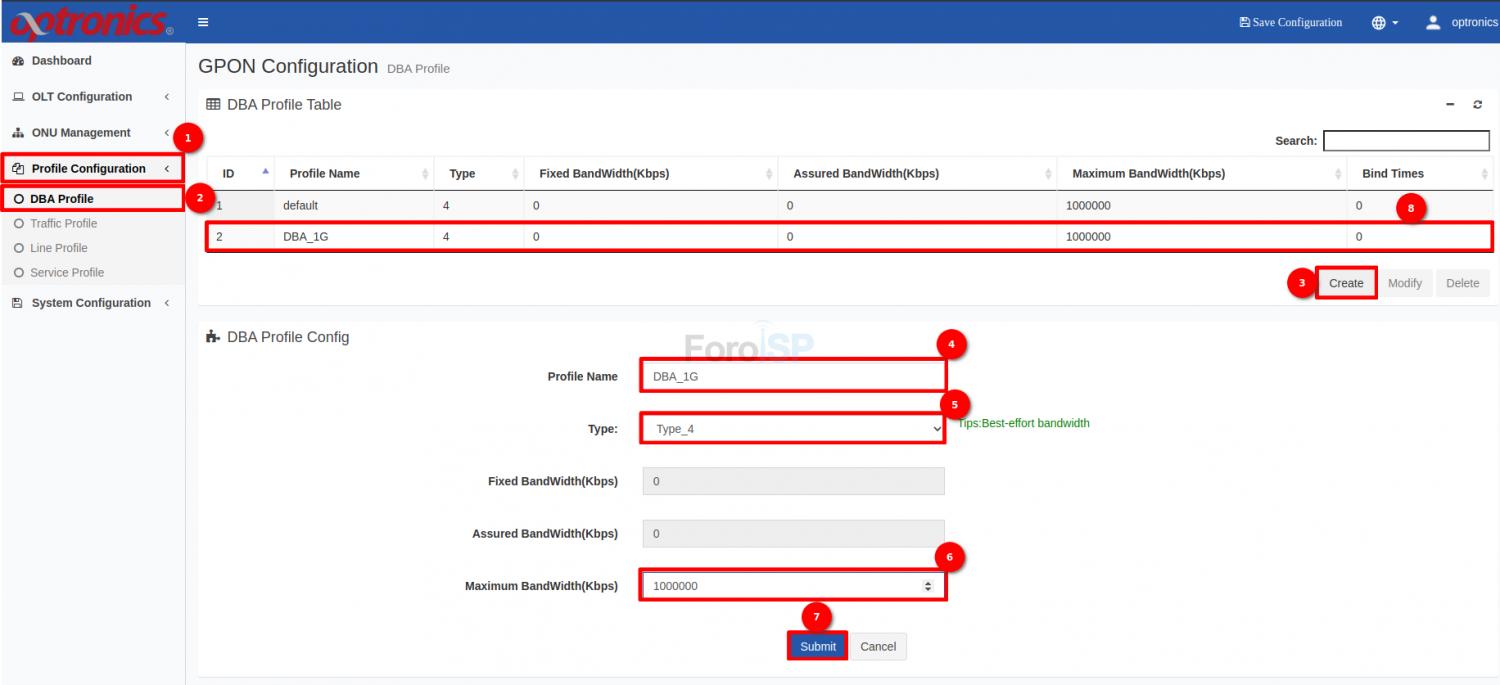

Ahora, creamos un DBA Profile, para este ejemplo será de 1000000 (1G). La OLT cuenta ya con 1 DBA Profile así que podemos poner el ID 2 en adelante y que no se repita. Colóquese en:
Profile Configuration | DBA Profile

Archivo adjunto 2324
Profile Name: Puede elegir el nombre de su necesidad
Type: Type_4, para este ejemplo
Maximum BandWidth(Kbps): Velocidad

4 Configurar Line Profile

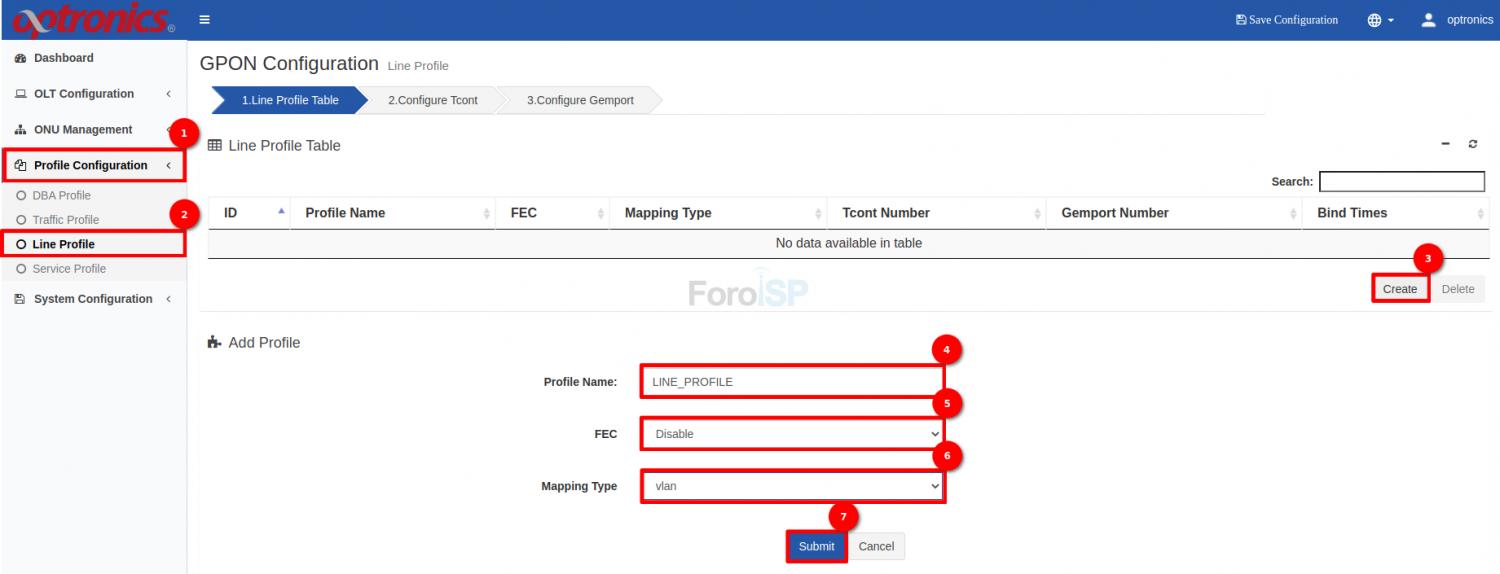

Para configurar el Line Profile colóquese en:
Profile Configuration | Line Profile

Archivo adjunto 2325
Profile Name: Nombre para el Line Profile.
FEC: Para este ejemplo seleccionamos Disable.
Mapping Type: Seleccionamos vlan.

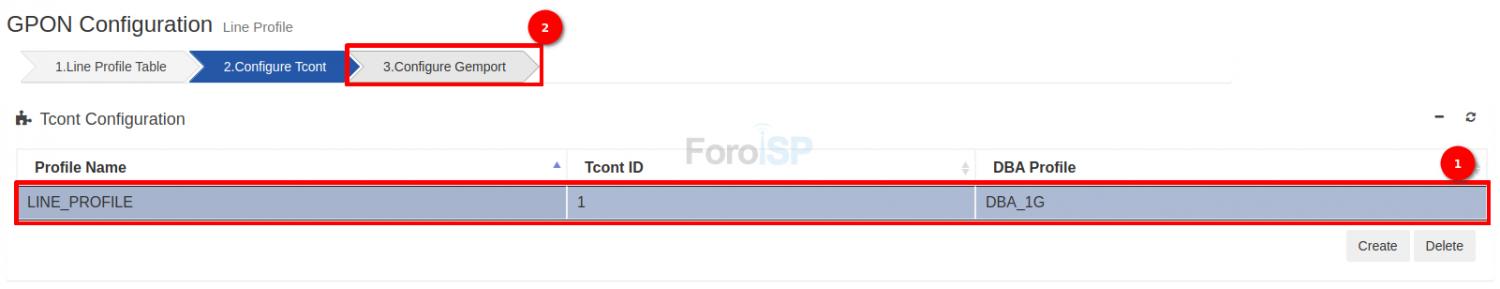

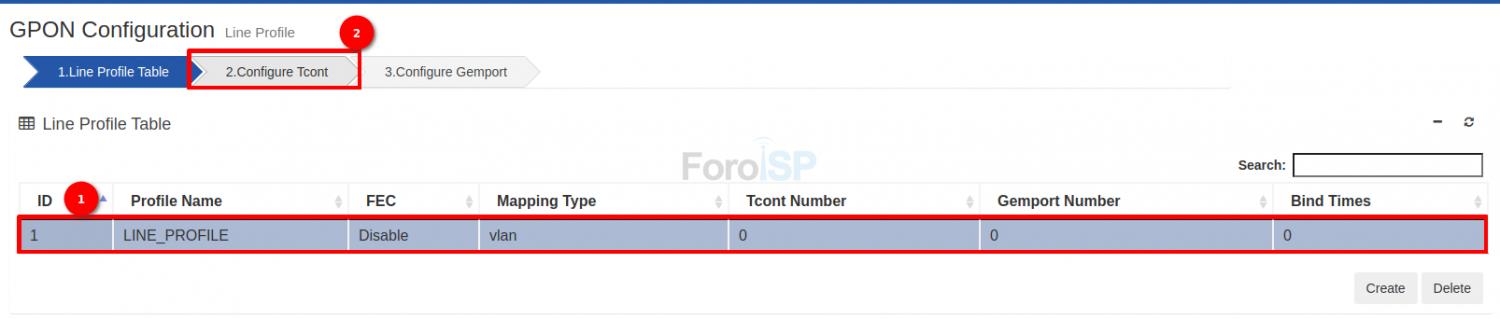

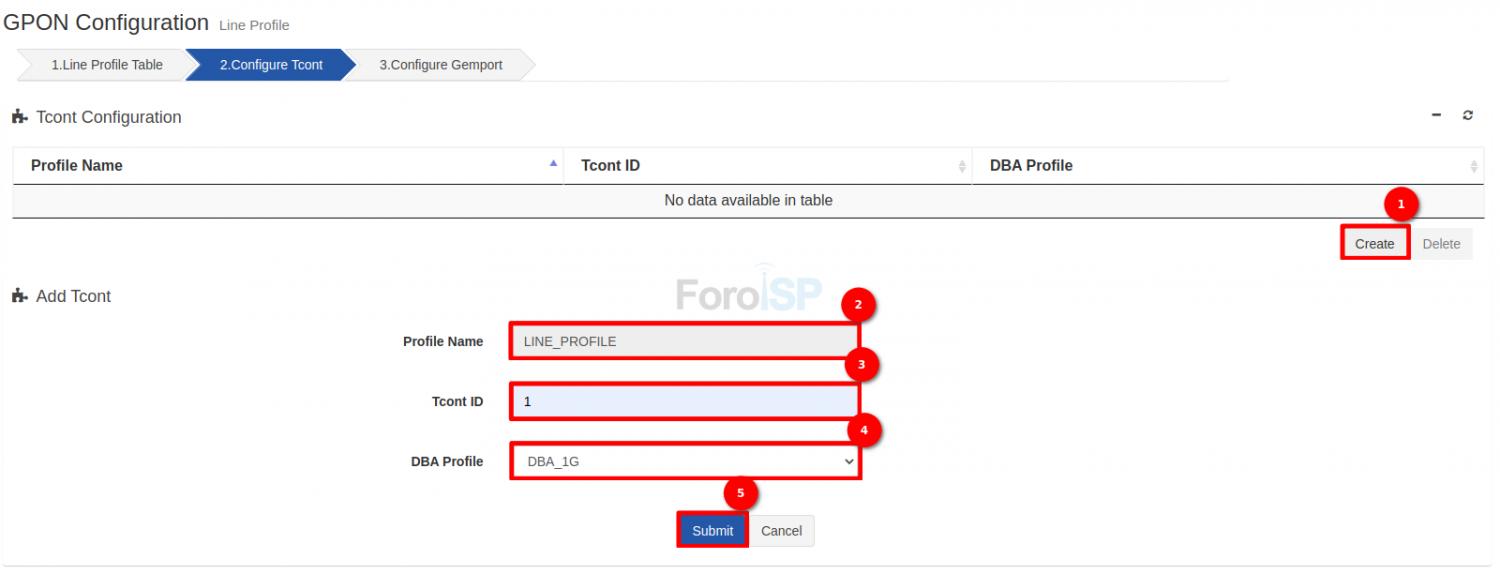

Después configuramos el Tcont, para esto seleccionamos el Line Profile y vamos a 2. Configure Tcont

Archivo adjunto 2326

Archivo adjunto 2327
Profile Name: El que se seleccionó está por default.
Tcont ID: Ponemos del 1 en adelante.
DBA Profile: El DBA creado anteriormente o el de su preferencia.

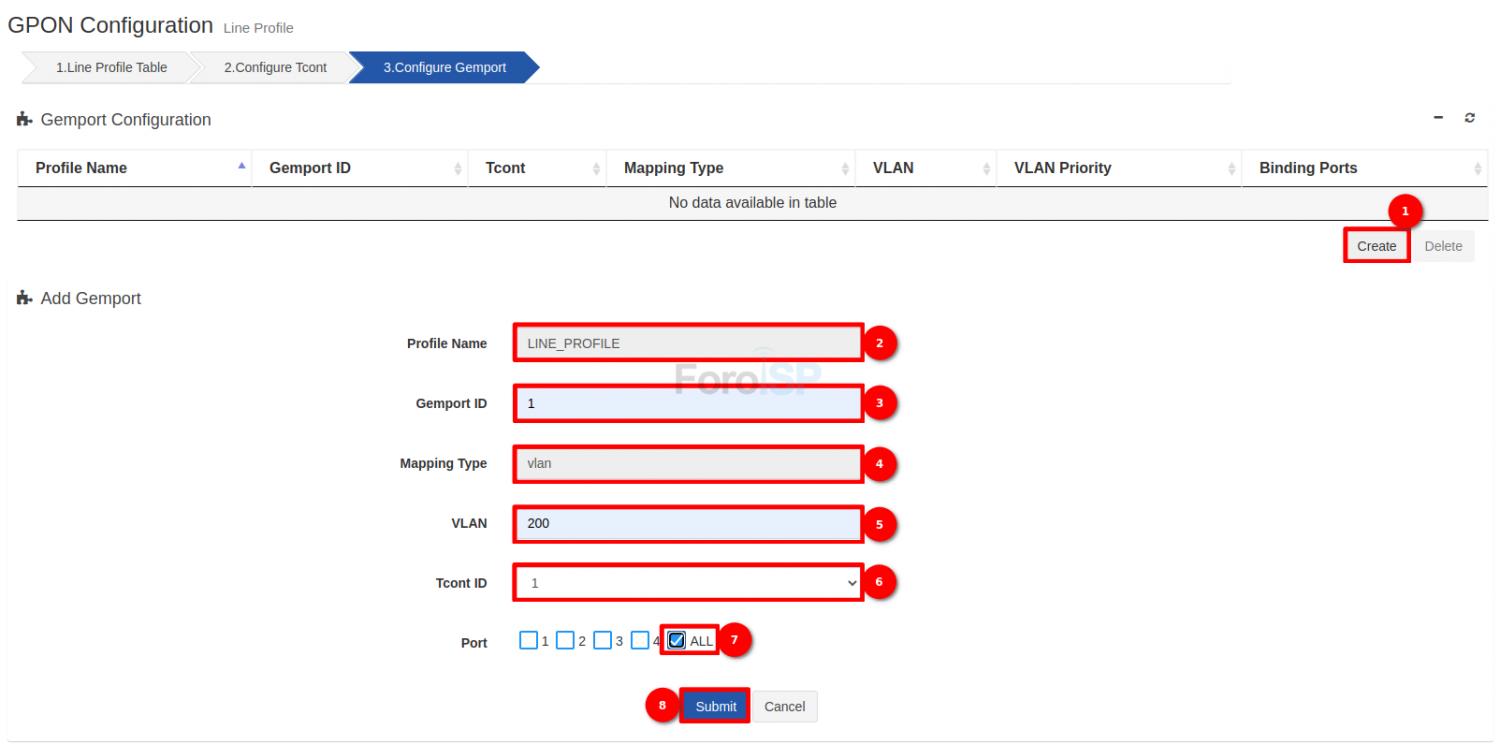

Por último configuramos el Gemport, para esto seleccionamos el Line Profile y vamos a 3. Configurar Gemport

Archivo adjunto 2328

Archivo adjunto 2329
Profile Name: El que se seleccionó está por default.
Gemport ID: Ponemos del 1 en adelante.
Mapping Type: Para este ejemplo seleccionamos vlan
VLAN: Ponemos la vlan creada anteriormente o el de su preferencia
Tcont ID: Seleccionamos el Tcont creado anteriormente
Port: Seleccionamos ALL


5 Configurar Service Profile

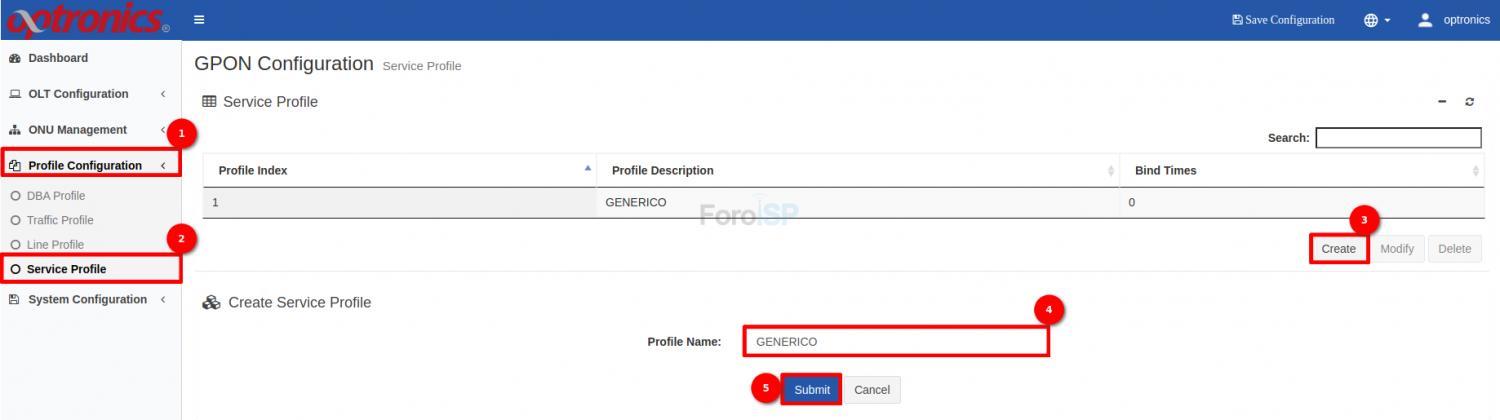

Antes de autorizar alguna ONU debemos crear nuestro Service Profile, colóquese en:
Profile Configuration | Service Profile

Archivo adjunto 2330

6 Autorizar ONU
Para comenzar a autorizar las ONUS, colóquese en:
ONU Management | Unauthorized ONU
Archivo adjunto 2364

Archivo adjunto 2365

Nota

En caso de que no haya funcionado este paso desde la web, consulte con su proveedor. Puede seguir el siguente paso que explica como autorizar una onu desde la terminal

6.1 Autorizar desde la Terminal
Para autorizar la ONU desde la terminal debemos entrar a la OLT. Una vez dentro nos colocamos en la interfaz, en este ejemplo sería “interface olt 2/7”

Archivo adjunto 2333

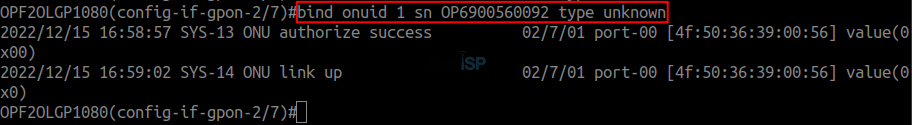

Después de eso autorizamos la ONU con el siguiente comando: bind onuid <id> sn <sn> type unknown

Archivo adjunto 2334

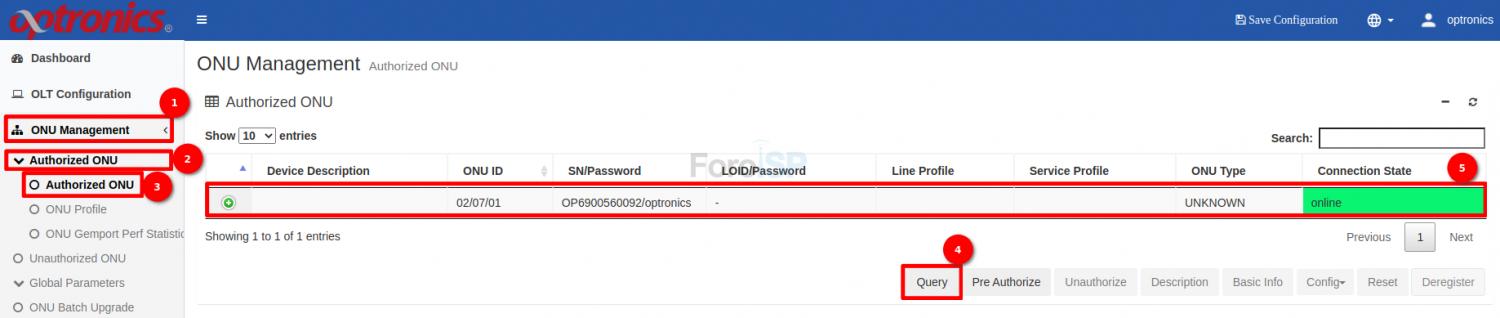

Para visualizar la onu autorizada, colóquese en:
ONU Management | Authorized ONU | Authorized ONU

Archivo adjunto 2335

7 Configuración de Tcont y Gemport

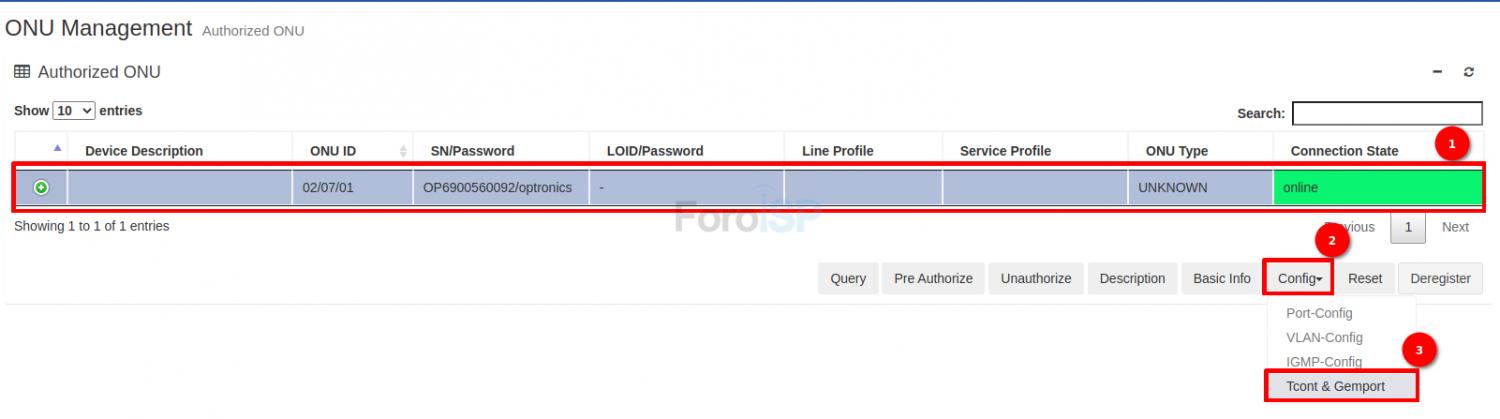

Desde la lista de onus autorizadas seleccionamos la ONU y elegimos Config | Tcont & Gemport

Archivo adjunto 2336

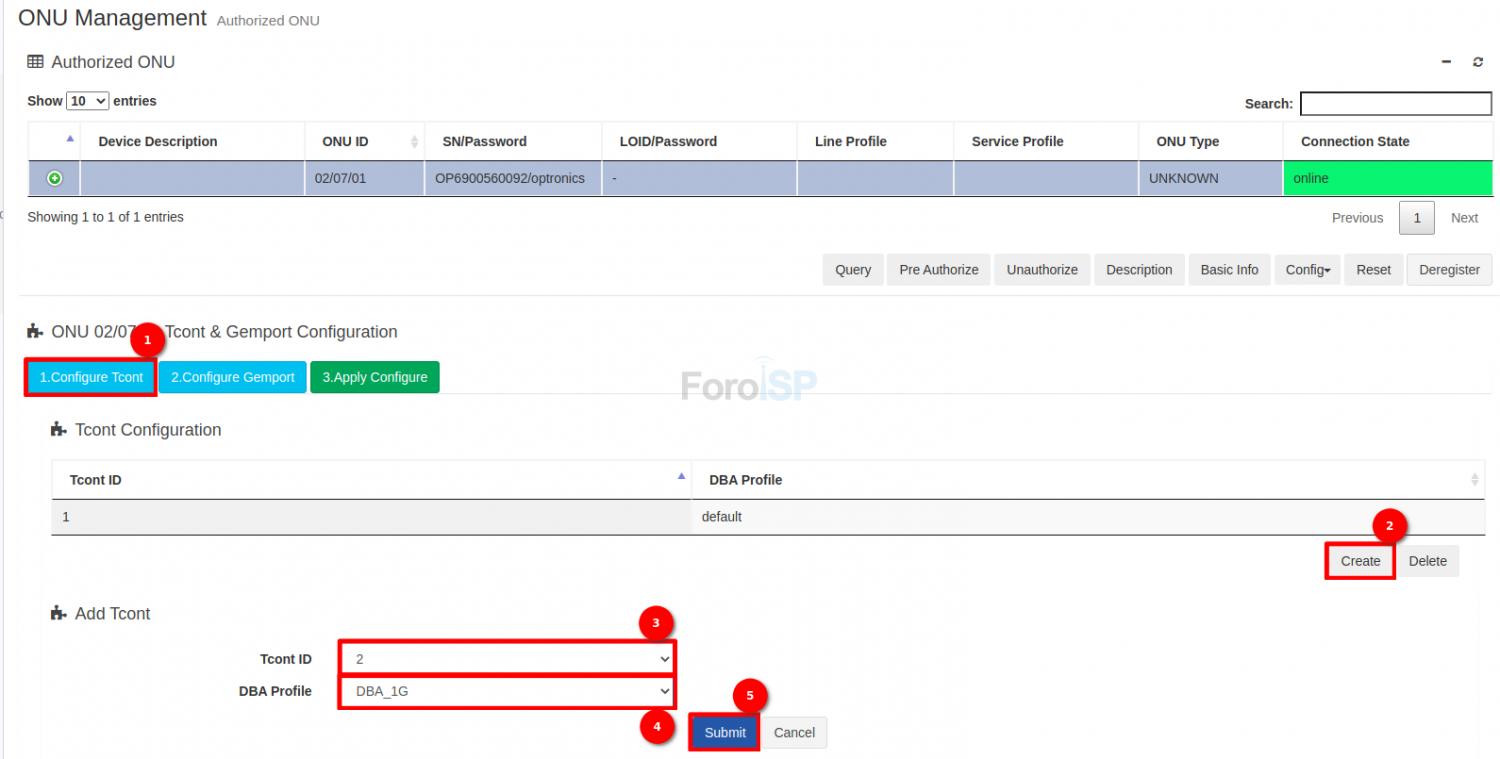

Primero configuramos el Tcont, para eso vamos a 1. Configure Tcont, se tiene uno por default pero para este ejemplo crearemos uno, así que le damos en el botón Create.

Archivo adjunto 2337
Tcont ID: El identificador del Tcont, del 2 en adelante.
DBA Profile: DBA Profile creado anteriormente.

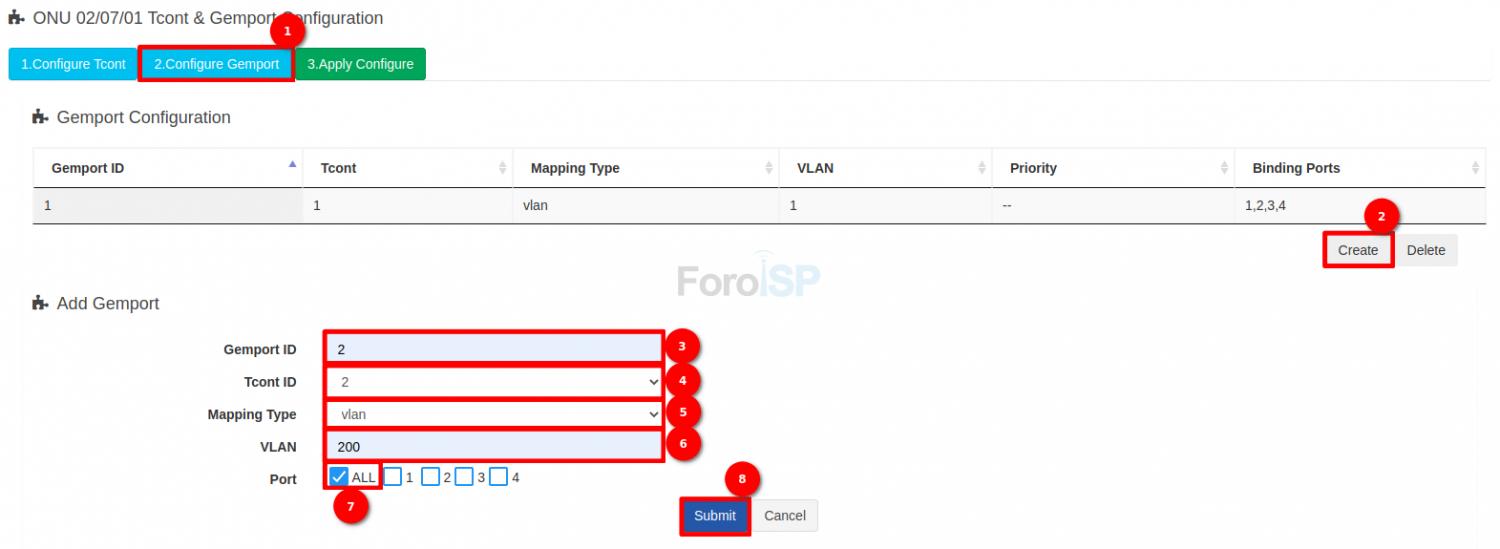

Después creamos el Gemport, para eso vamos a 2. Configure Gemport, se tiene uno por default pero para este ejemplo crearemos uno, así que le damos en el botón Create.

Archivo adjunto 2338
Gemport ID: El identificador del Gemport, del 2 en adelante.
Tcont ID: En este caso el 2 que es el que se creó anteriormente.
Mapping Type: En este ejemplo seleccionamos vlan.
VLAN: Ponemos la VLAN anteriormente creada.
Port: Seleccionamos ALL

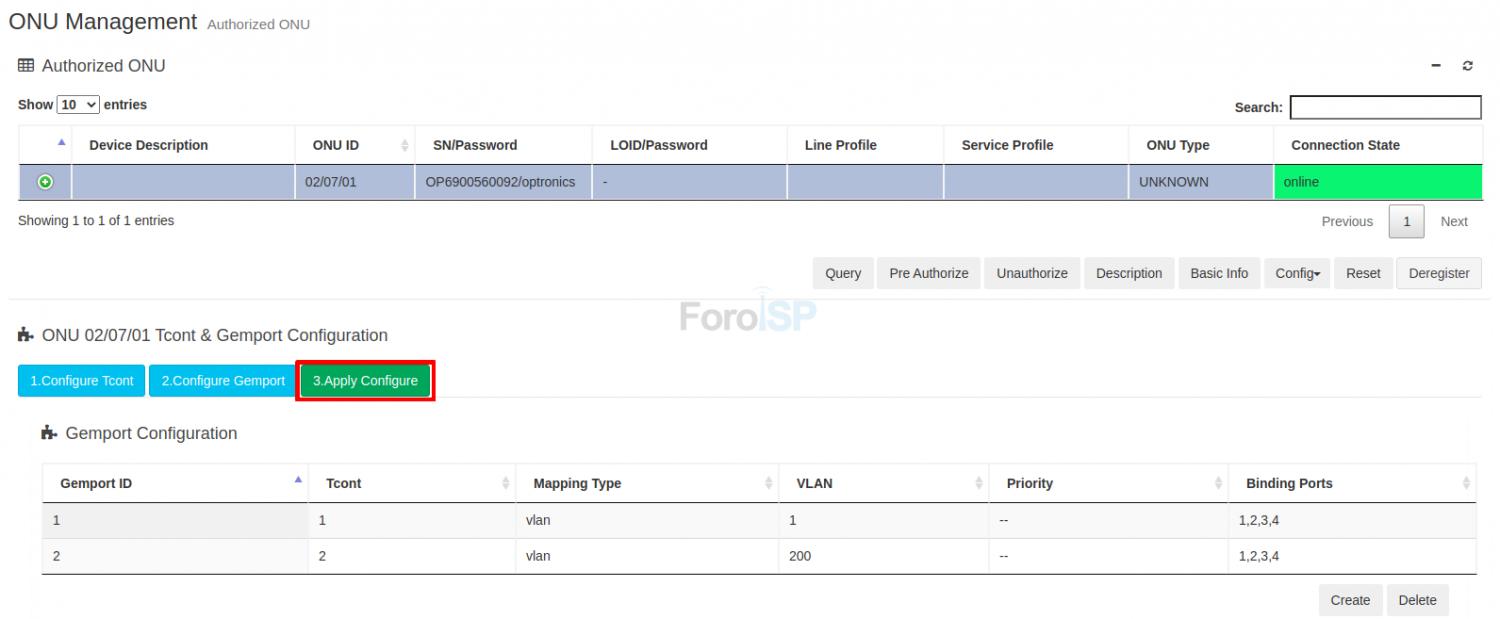

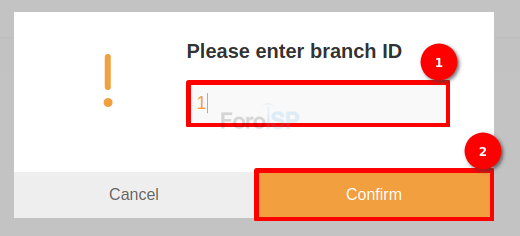

Por último, vamos a 3. Apply Configure para que aplique la configuración que ya hicimos.

Archivo adjunto 2339

8 Aplicar Line Profile y Service Profile a la ONU
Para asignar el Line Profile y Service Profile a la ONU, colóquese en:

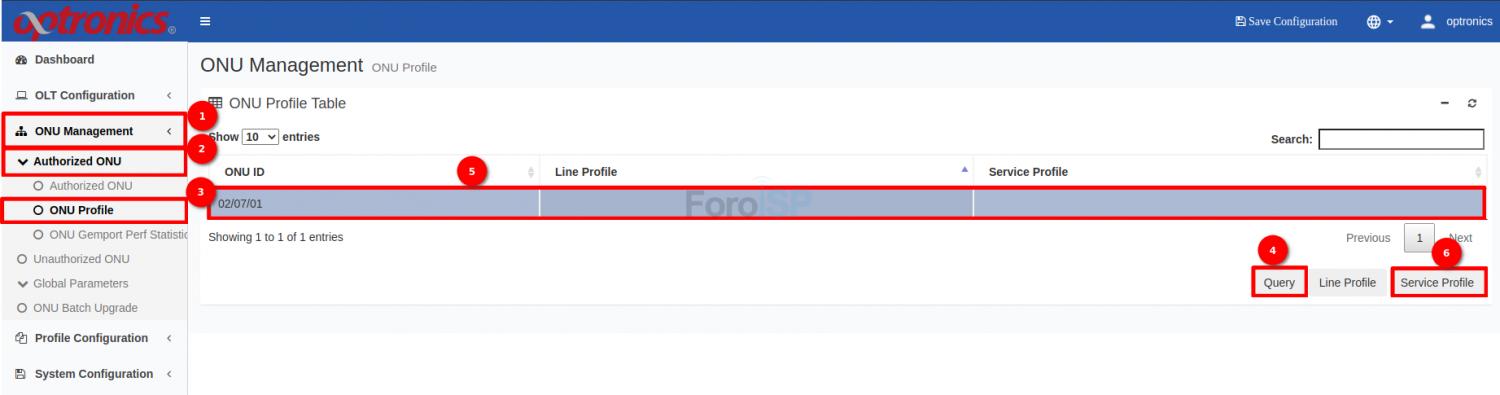

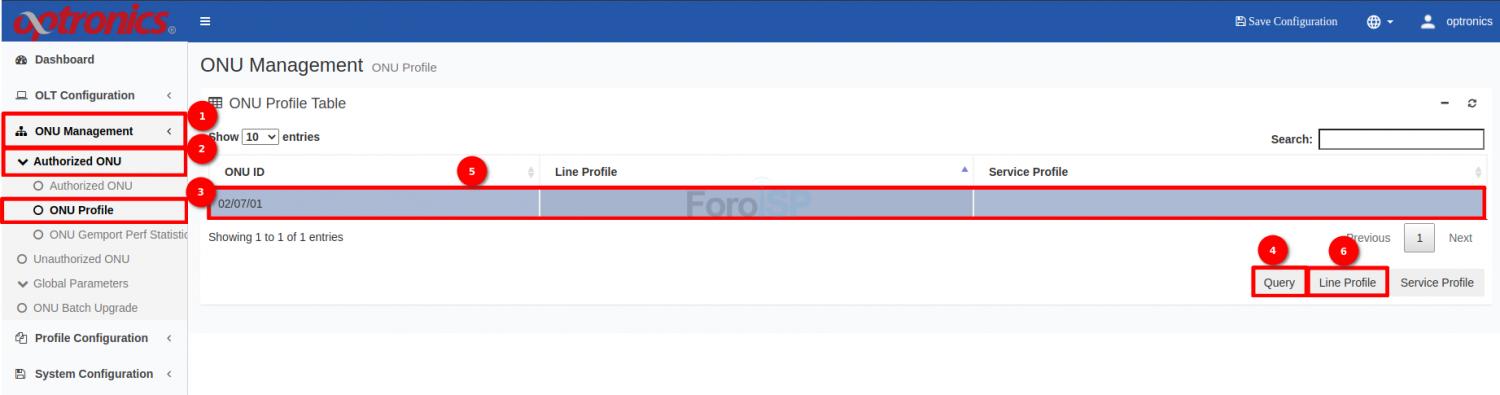

ONU Management | Authorized ONU | ONU Profile

Le asignamos el Line Profile creado anteriormente o el de su preferencia.

Archivo adjunto 2340

Archivo adjunto 2341

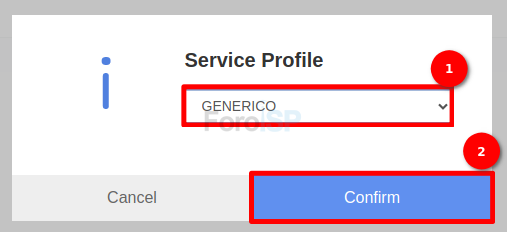

Le asignamos el Service Profile creado anteriormente o el de su preferencia.

Archivo adjunto 2342

Archivo adjunto 2343
