¿Cómo autorizar en OLT Fiberhome utilizando método Manual?

Configuración Inicial
Estas configuraciones se realizaron utilizando OLTs con las siguientes características:

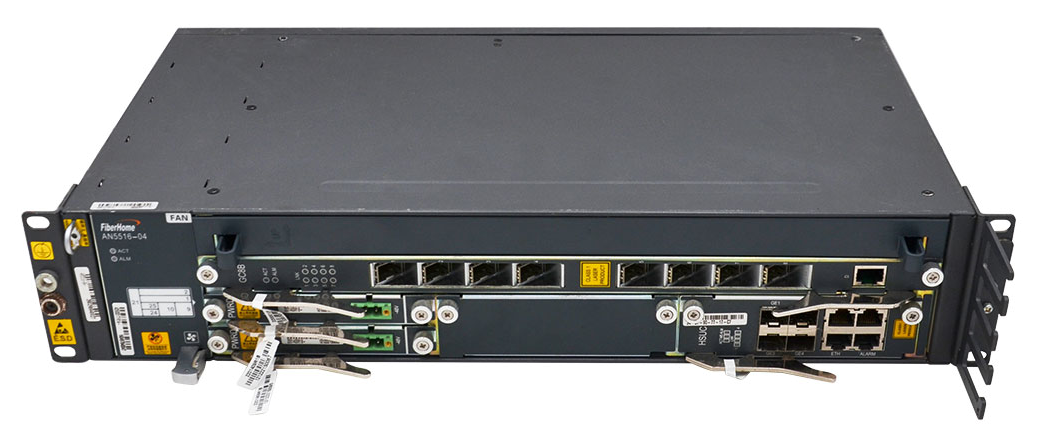

Fiberhome AN5516-04

Archivo adjunto 2444

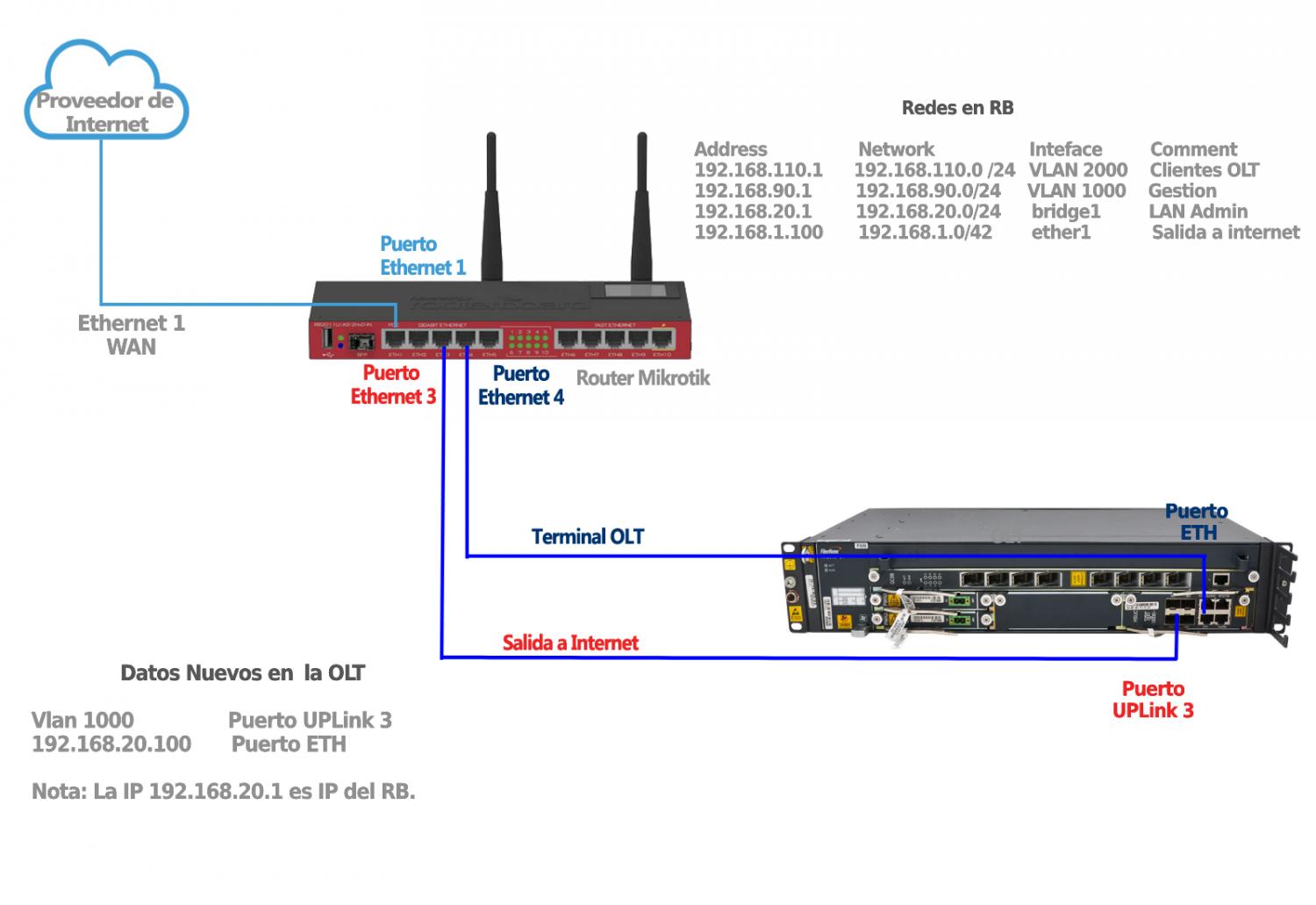

El siguiente diagrama presenta la conexión física a seguir cuando no contamos con fibra óptica para hacer una conexión SFP

Archivo adjunto 2569

Asignar IP de administración a la OLT

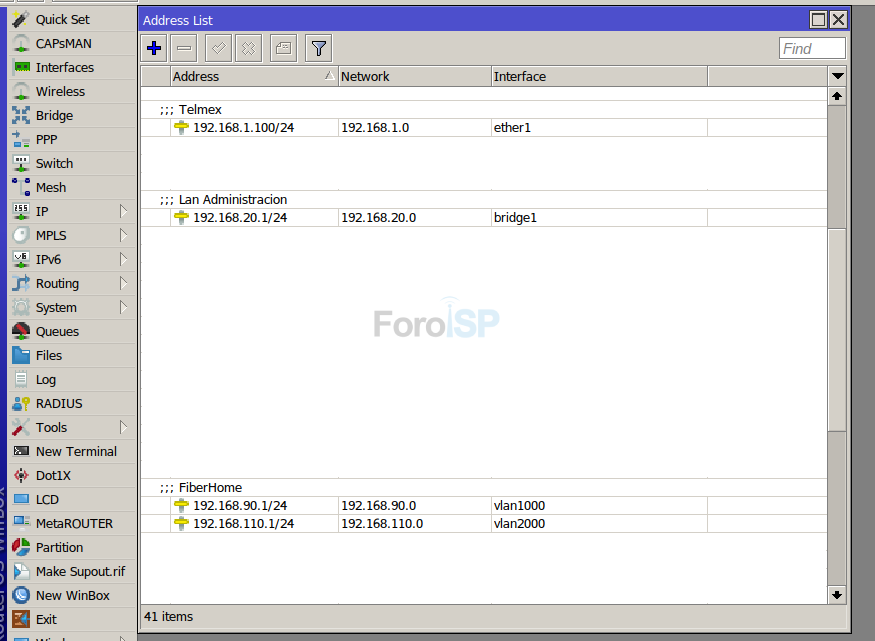

Debemos tener agregadas nuestra VLAN, LAN de Administración y LAN de Segmento de Clientes en nuestro Router.

Archivo adjunto 2445

Para autorizar Onus de forma manual siga los siguiente pasos (Este manual es solo un ejemplo para ello). Una vez que tengamos conectados los equipos al puerto PON correspondiente, realizaremos lo siguiente:

1. Verificar el modo de autorización
2. Crear VLAN
3. Autorizar ONU

1 Verificar el modo de autorización

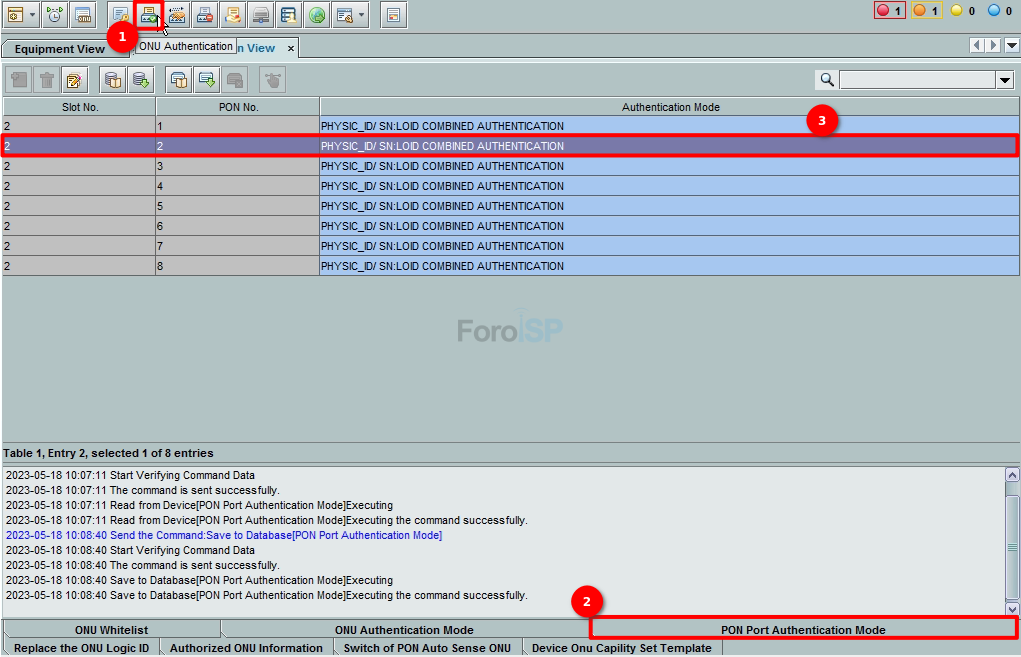

Una vez haya iniciado sesión en la OLT, usualmente el modo de autorización está de forma manual (PHYSIC_ID/SN:LOID COMBINED AUTHENTICATION), compruebe esta información para el puerto PON correspondiente, en este caso usaremos el 2/2.
ONU Authentication | PON Port Authentication Mode

Archivo adjunto 2446

2 Crear VLAN

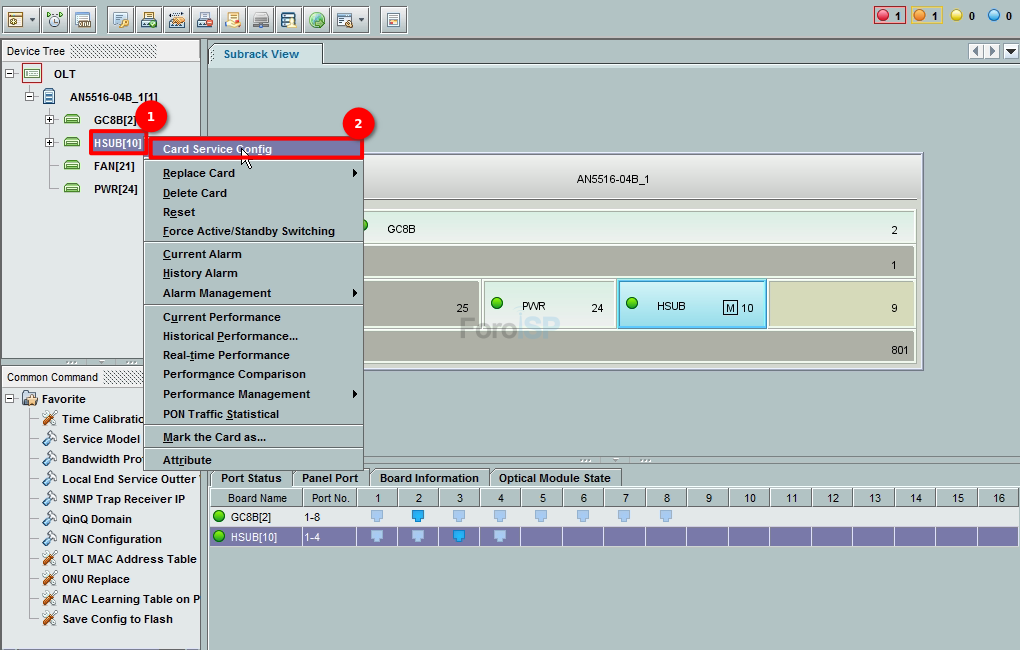

Creamos la VLAN correspondiente y darle tag al puerto correspondiente, en este ejemplo crearemos la VLAN 2000 y daremos tag al puerto 2. Primero damos clic derecho a la card controladora (10) y seleccionamos Card Service Config.

Archivo adjunto 2447

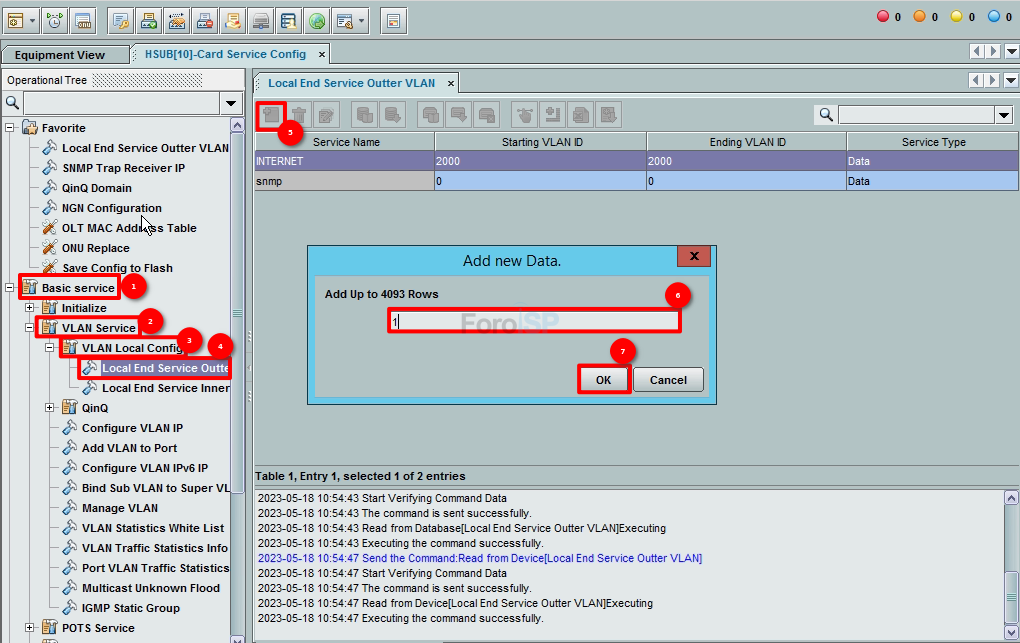

Registramos la VLAN dando click en el botón Add. Para eso coloquese en:
Basic Service | VLAN Service | VLAN Local Config | Local End Service Outter VLAN

Archivo adjunto 2448

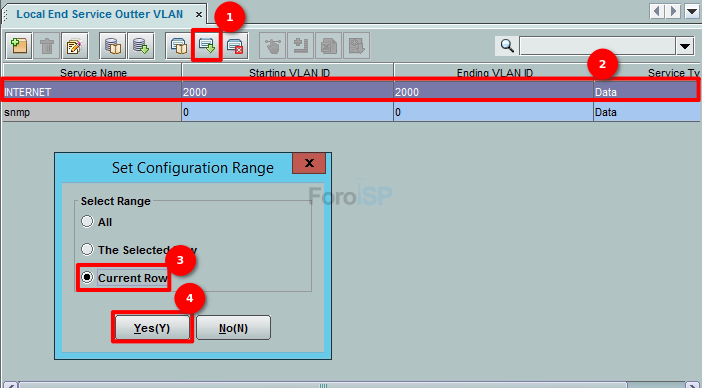

Una vez registrada la VLAN tenemos que guardarlo, para esto damos click en el botón Create on Device y asi aplicar el registro de la VLAN

Archivo adjunto 2449.

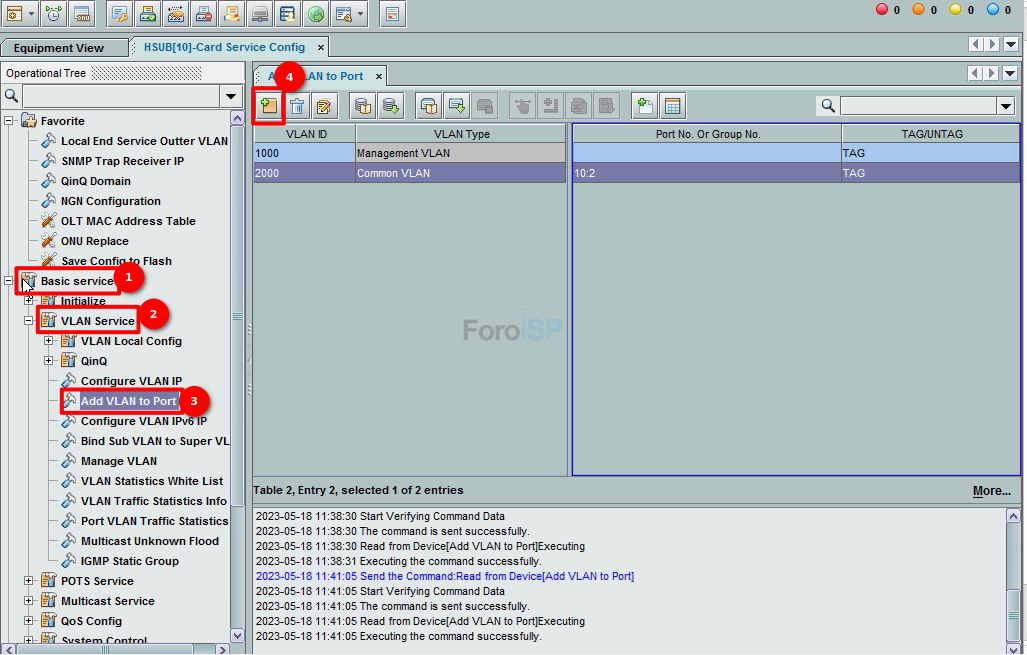

Una vez agregada la VLAN, ahora le daremos tag al puerto 2, seleccionamos la ventana VLANID - VLAN Type y la agregamos como en el ejemplo y de igual forma en la ventana de Port No. Or Group No - TAG/UNTAG haciendole tag al puerto 2. Para eso coloquese en:
Basic Service | VLAN Service | Add VLAN to Port

Archivo adjunto 2450

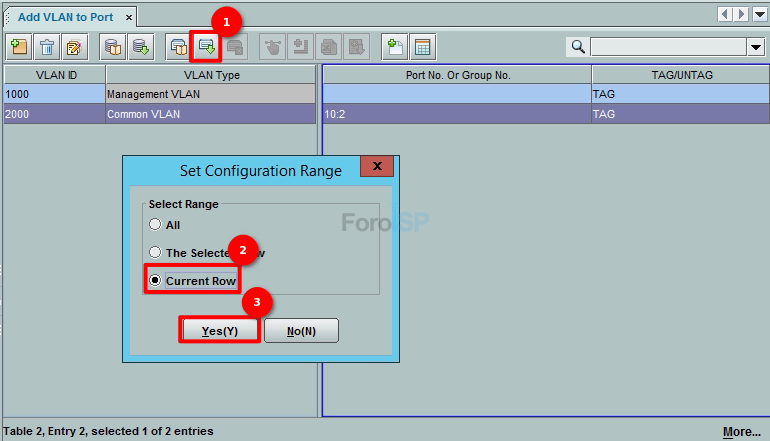

Y aplicamos cambios con Create on Devices

Archivo adjunto 2451

3 Autorizar ONU

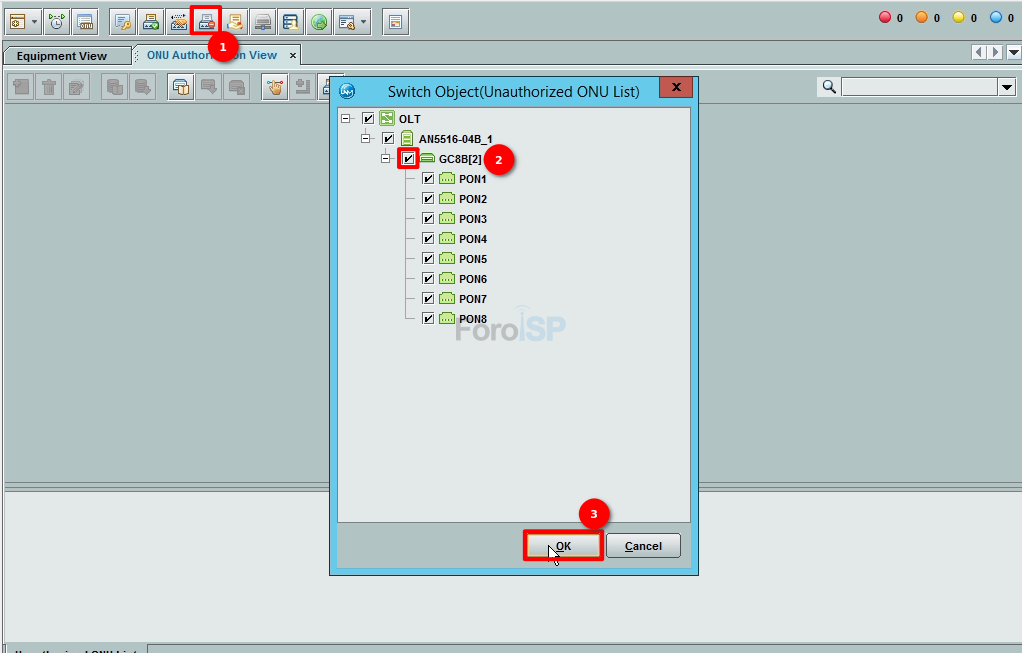

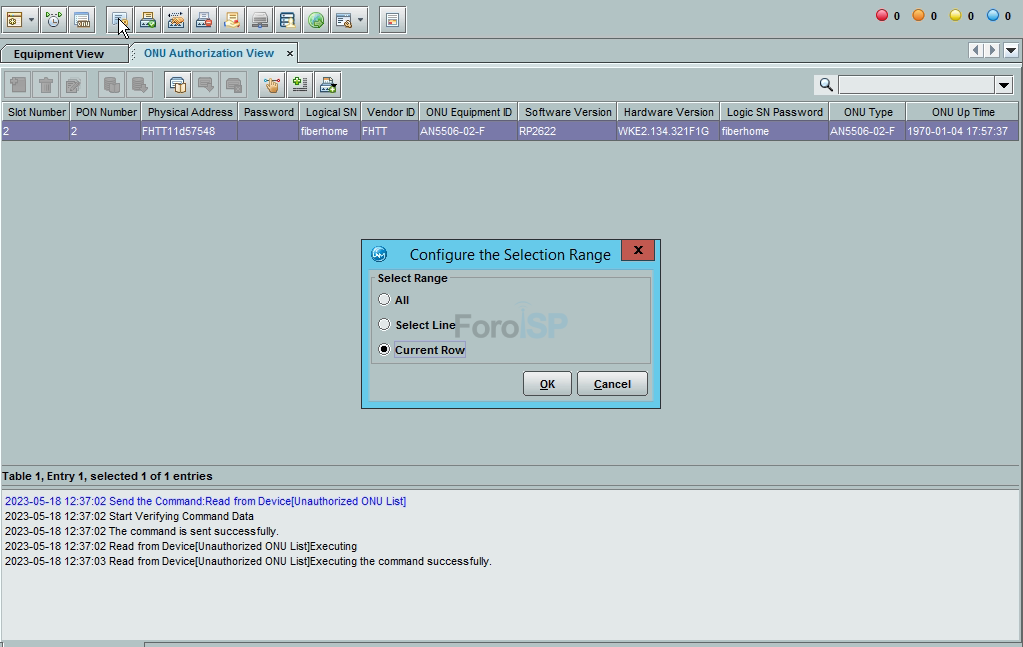

Para comenzar a autorizar las ONUS, colóquese en Obtain Unauthorized ONU y seleccionamos la tarjeta, una vez seleecionada la tarjeta se selecciona todo y damos OK.

Archivo adjunto 2452

Esto nos traerá la lista de onus sin autorizar, elegimos la ONU deseada y le damos click derecho, luego seleccionamos Add to the ONU Authority List | as "Physical ID Authentication" Mode Added to the Whitelist
.
Archivo adjunto 2453

Archivo adjunto 2454

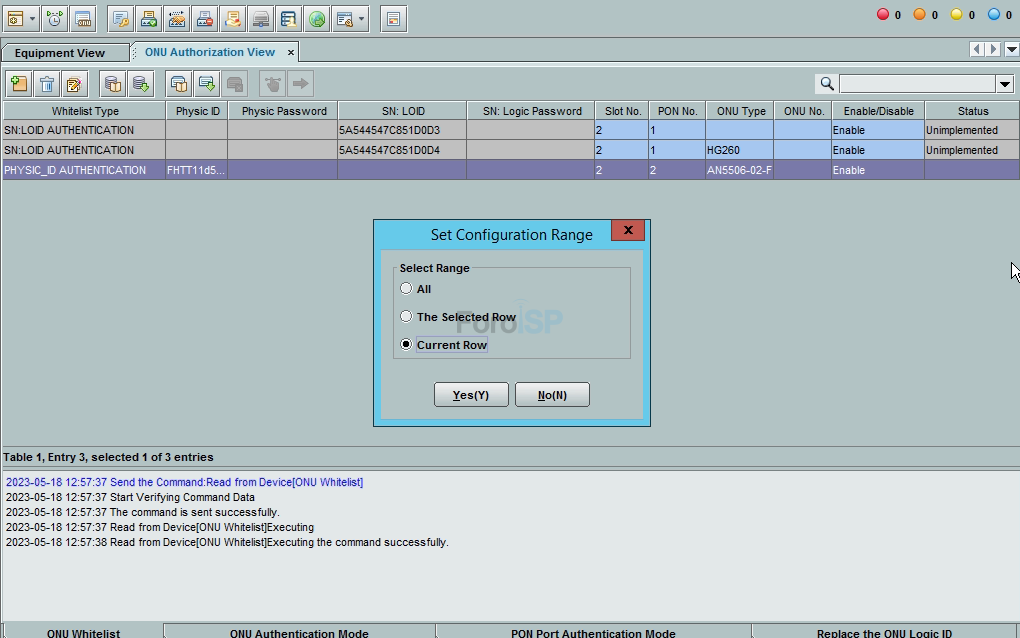

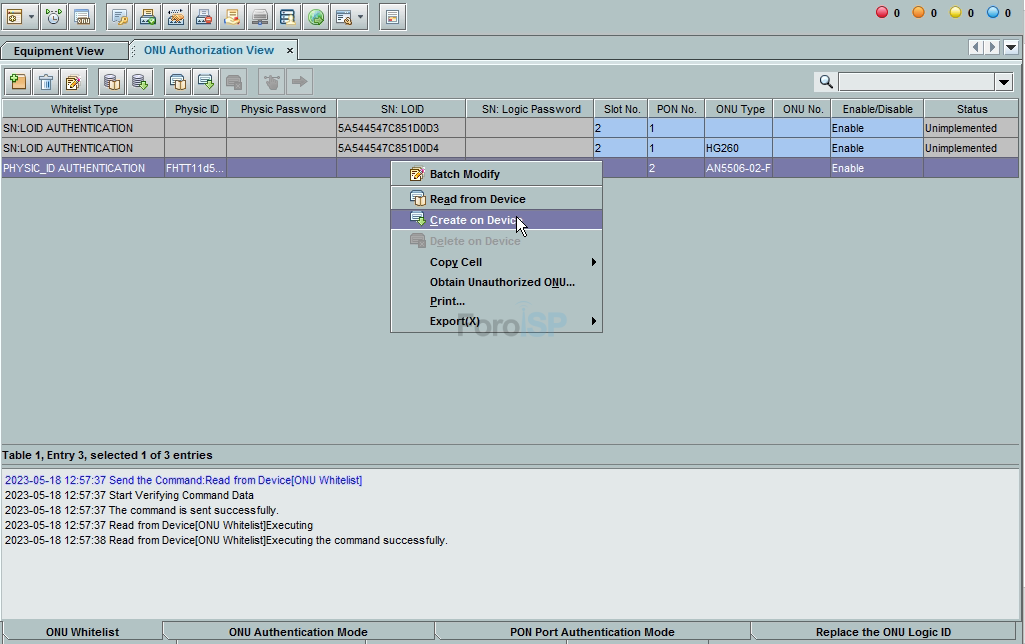

Una vez enviada la ONU a la Whitelis debemos darle Create on Devices


Archivo adjunto 2455

Archivo adjunto 2456

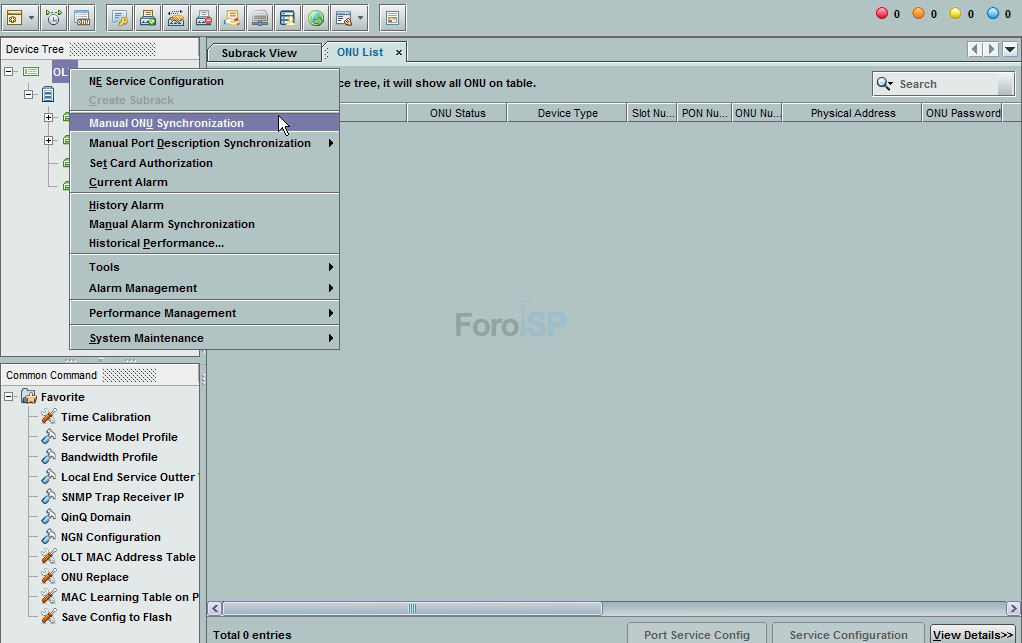

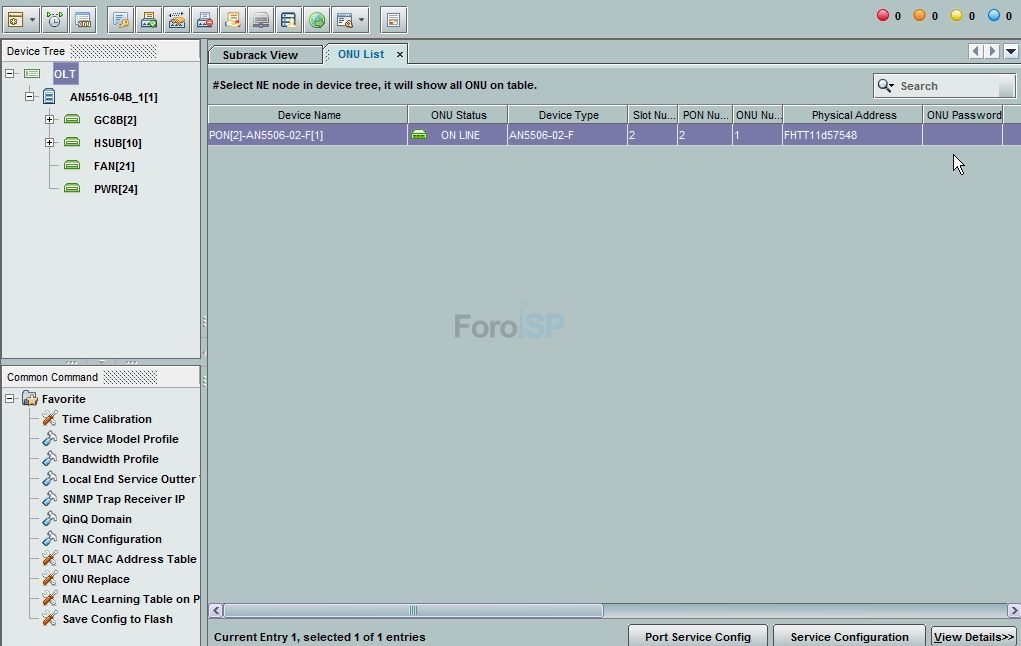

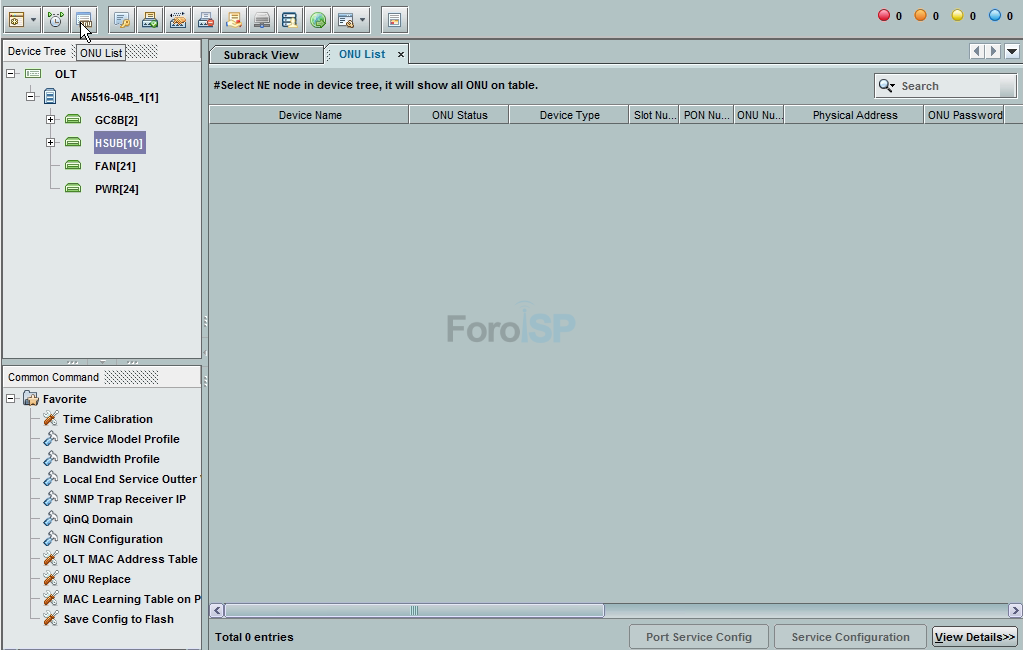

Para poder ver las ONUs autorizadas debemos de ir a ONU List y aplicar click derecho a OLT | Manual ONU Synchronization

Archivo adjunto 2457

Archivo adjunto 2458

Archivo adjunto 2459
