IPv6 en Mikrotik. Configurar WAN con IP estatica + LAN

Versión para imprimir

22/05/2023, 15:14
HECTORCHIMAL

15 Archivos adjunto(s)

IPv6 en Mikrotik. Configurar WAN con IP estatica + LAN

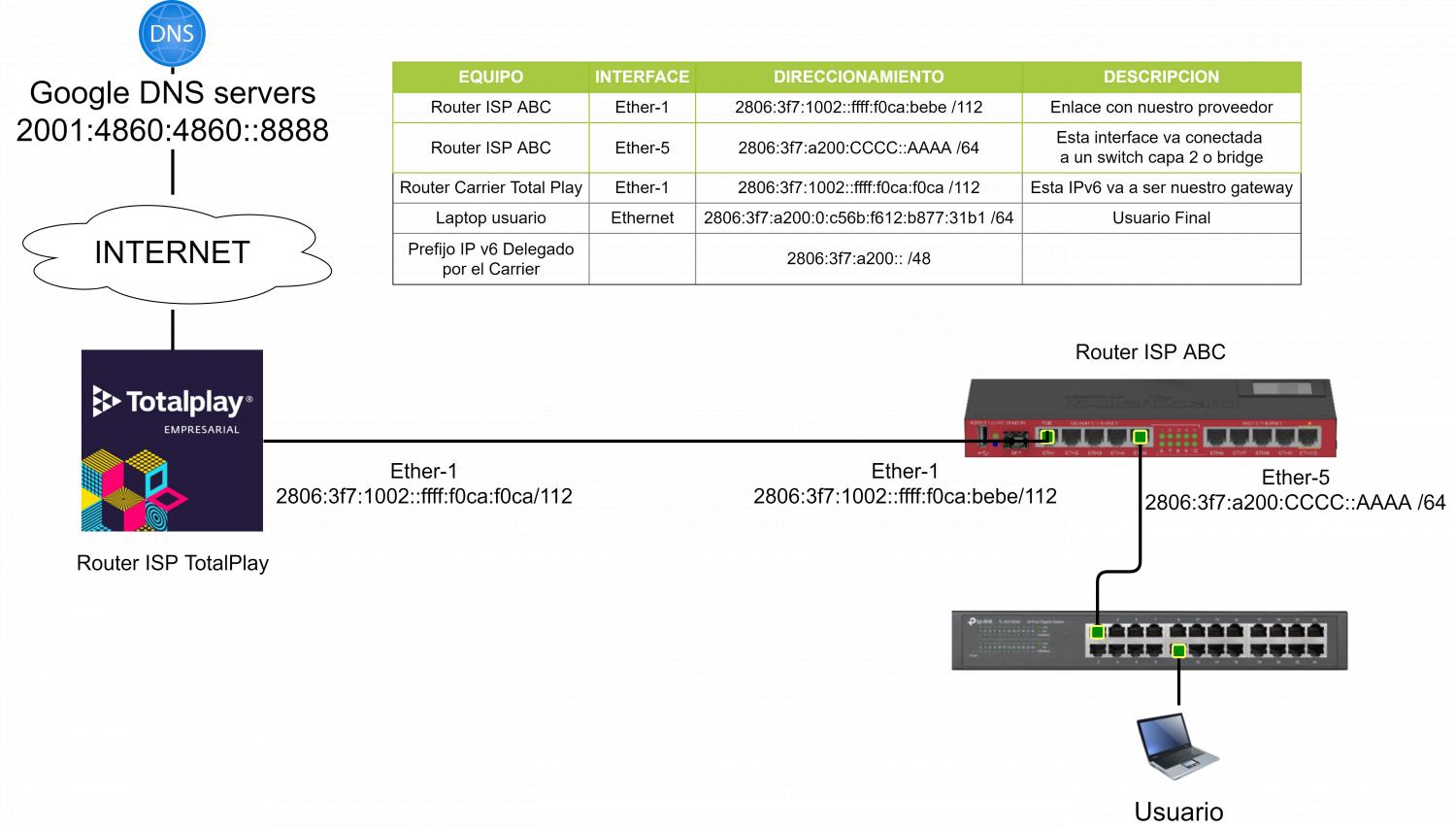

Se pretende llegar al siguiente diagrama:

Archivo adjunto 2476

Descripción

Nuestro carrier Total Play nos hace entrega de un prefijo IPv6 /48.
Con ese prefijo nosotros tenemos que configurar el Mikrotik para tener salida a Internet.
Lo primero es configurar nuestra conexión IPv6 con el carrier, para ello tenemos que solicitarle los parámetros de configuración. El carrier nos indicará que IPv6 usaremos nosotros y que IPv6 usaran ellos.
Lo segundo es agregar nuestro prefijo /48 a un pool de Mikrotik.

Después vamos a configurar nuestra interface LAN (ether-5) en el Mikrotik. Para ello vamos a utilizar una IPv6 con prefijo /64.
Finalmente conectaremos una laptop a nuestro Mikrotik y automáticamente nos debe de dar una IPv6 y con eso podremos navegar en Internet.

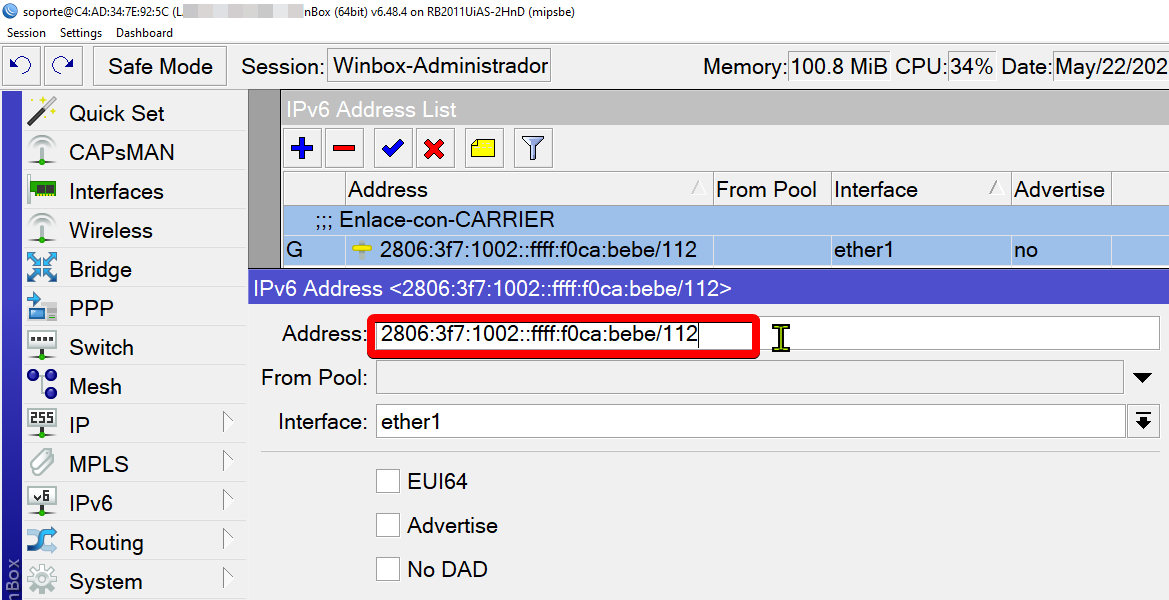

Paso 1.1

Configurar WAN
Nos vamos a asignar la IPv6 que nuestro proveedor nos indique en la interface WAN. Para este ejemplo esa interface es la Ether-1.

Código:

/ipv6 addressadd address=2806:3f7:1002::ffff:f0ca:bebe/112 advertise=no comment=Enlace-con-CARRIER interface=ether1

Archivo adjunto 2461

Paso 1.2
Agregar ruta estática hacia el carrier

Código:

/ipv6 route add comment="Ruta estatica hacia el Carrier" distance=1 gateway=2806:3f7:1002::ffff:f0ca:f0ca

Archivo adjunto 2462

Paso 2 Subnetear nuestro prefijo /48

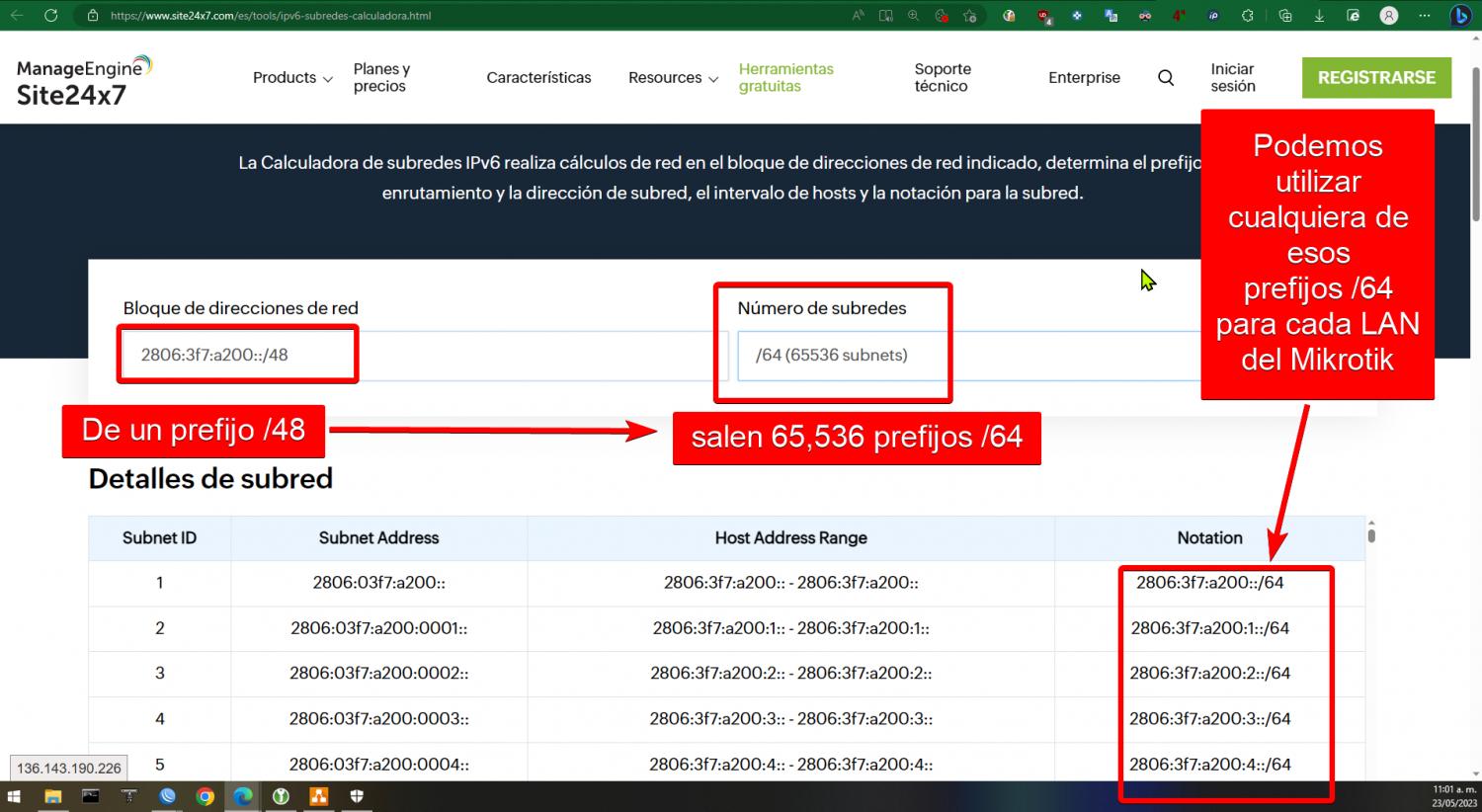

Antes de continuar al siguiente paso vamos a explicar brevemente como vamos a distribuir el prefijo /48 que nuestro carrier nos esta entregando. Para ellos podemos ir al sitio web https://www.site24x7.com/es/tools/ip...lculadora.html

Archivo adjunto 2475
Como podemos ver al tener un /48 podemos usar hasta 65,536 prefijos /64. Es una cantidad enorme, probablemente nunca usemos todos esos prefijos.
Una manera de verlo es en una relación de padres e hijos.

Prefijo padre ---> 2806:3F7:A200::/48
Prefijo hijo ------> 2806:3F7:A200:CCCC:/64

Nosotros podemos elegir cualquiera de esos 65,536 prefijos hijos para nuestras redes LAN. Todos van a funcionar.
Para este caso hemos elegido el prefijo 2806:3F7:A200:CCC::/64.
Ahora bien, en cada prefijo /64 tenemos disponibles más de 18 millones de IPv6 aproximadamente, estas IPv6 pueden ser asignadas a un equipo ya sea una computadora, un celular o una televisión.

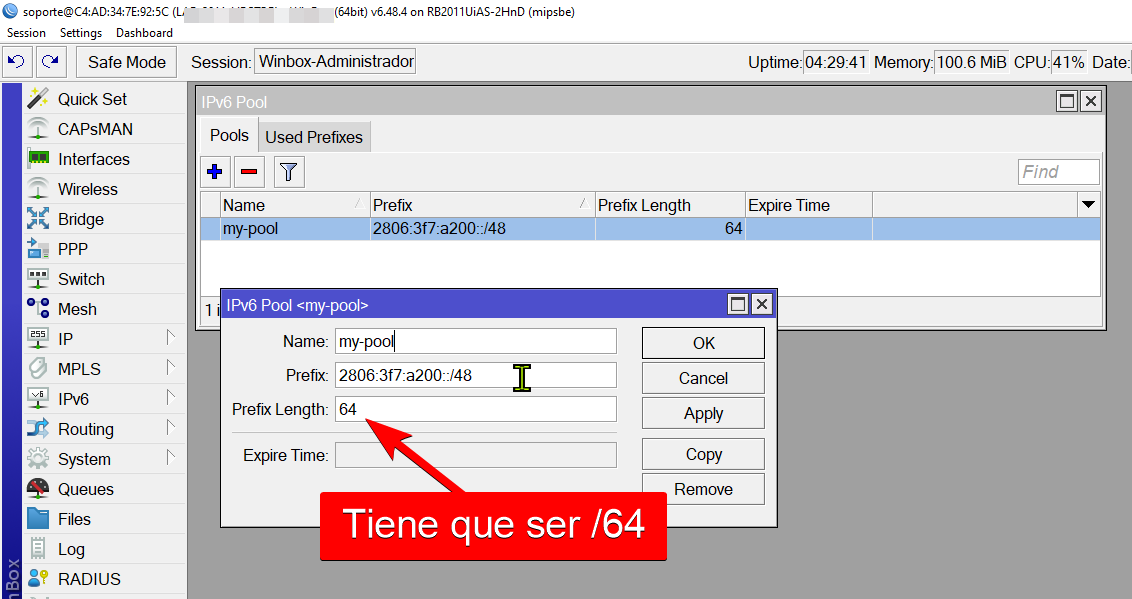

Paso 3.1
Agregar nuestro prefijo a un Pool

Nota

Un pool no es más que un objeto donde se almacenan prefijos, estos pool son usados por otras herramientas. Normalmente se usan para que Mikrotik tome algunas IPs de ese pool y las reparta a otros dispositivos.

Código:

/ipv6 pool add name=my-pool prefix=2806:3f7:a200::/48 prefix-length=64

Archivo adjunto 2463
Paso 4.1
Configurar nuestra interface LAN

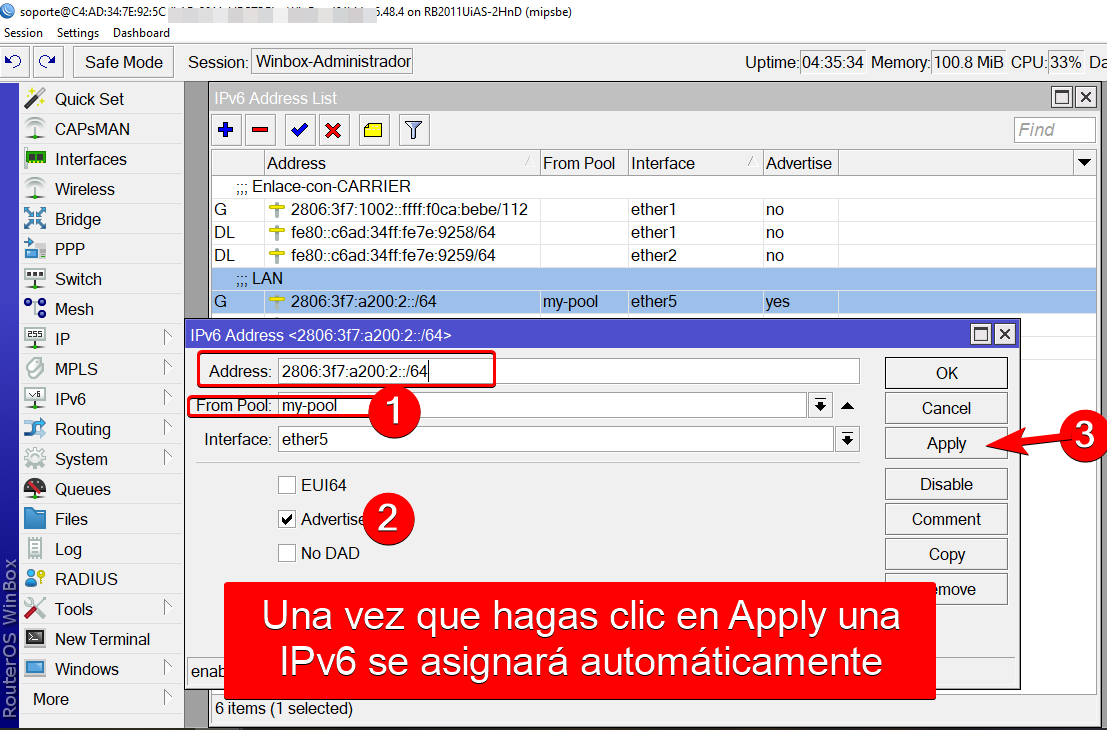

Opción 1: Dejar que el Mikrotik se autoconfigure

Simplemente dejamos que el Mikrotik escoja su propia IPv6. Es importante dejar la opción de "Advertise". Esto hará que el Mikrotik reparta una IPv6 a cada equipo de la red LAN.

Código:

/ipv6 address add comment=LAN from-pool=my-pool interface=ether5

Archivo adjunto 2464

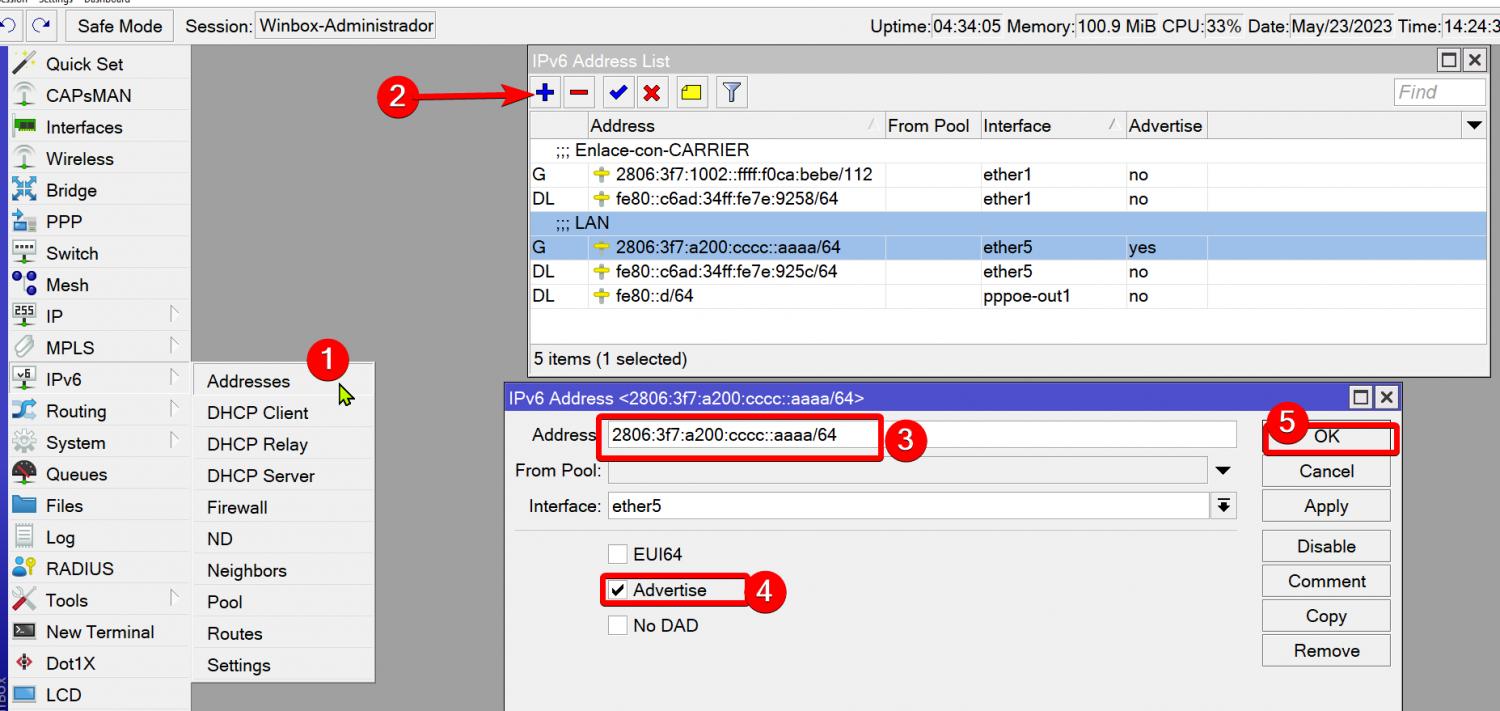

Opción 2: Poner una IP estatica
La mejor opción siempre va a ser escoger nosotros mismos la IPv6 que llevará el Mikrotik. Para ello usaremos la IPv6 que se muestra en el primer diagrama 2806:3f7:a200:CCCC::AAAAA/64.

Nota

Esta es la forma recomendada ya que la IPv6 escogida tendrá algún sentido y será fácil de recordar.

Código:

/ipv6 addressadd address=2806:3f7:a200:CCCC::AAAAA comment=LAN interface=ether5

Archivo adjunto 2477

Realmente podemos usar cualquiera de las 18 millones de IPv6 como explicamos en el paso 2. Por simplicidad debemos elegir uno que será fácil de recordar.
Unos ejemplo serían:
2806:3F7:a200:cccc::BABA/64
2806:3F7:a200:cccc::F0C0/64 (parecido a Foco)
2806:3F7:a200:cccc:ded0/64 (parecido a Dedo)

Paso 4.2

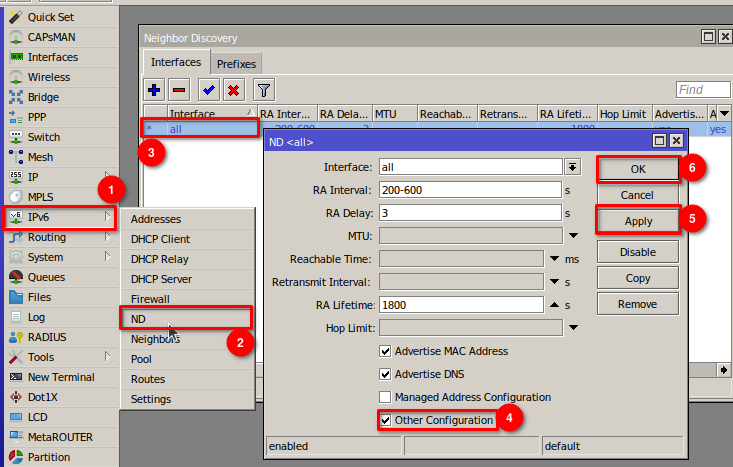

Habilitar "other configuration". Esto es necesario para que las PC con Windows reciban una IPv6.

Código:

/ipv6 nd set [ find default=yes ] other-configuration=yes

Archivo adjunto 2473

Paso 5.1
Conectar una Laptop al puerto LAN del Mikrotik

Al conectar nuestra laptop automáticamente nos dará una IPv6.

Archivo adjunto 2479

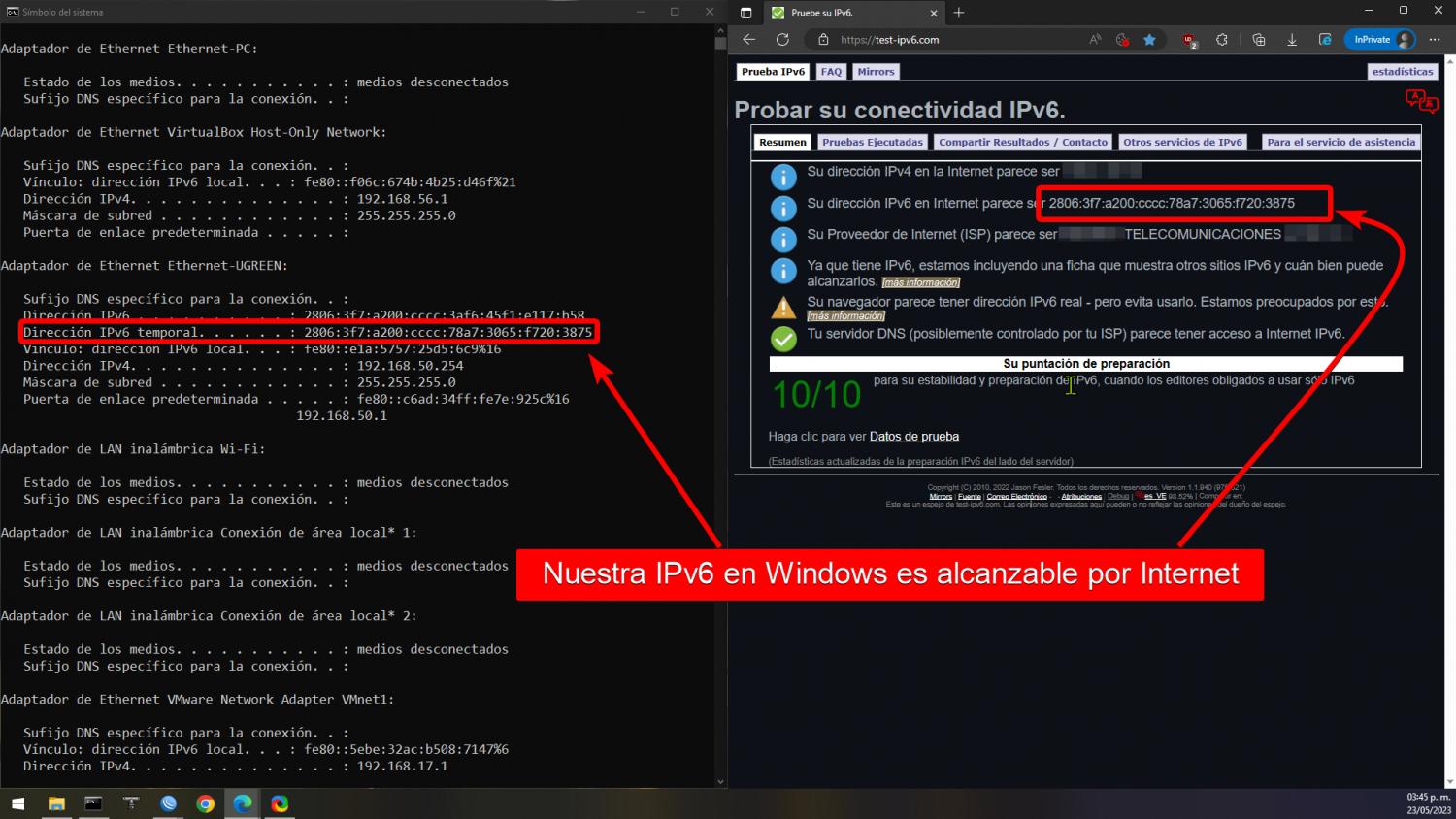

Paso 5.2

Probamos conectividad a los DNS de Google
Para lograr esto podemos valernos de unos simples pings hacia google o la IPv6 mostrada en el diagrama 2001:4860:4860::8888.

De igual forma podemos abrir un navegador web e ir hacia la siguiente URL https://test-ipv6.com/. En este sitio nos hacen un test que validará que nuestra salida a Internet con IPv6 sea correcta.

Archivo adjunto 2480
19/01/2024, 16:27
Fanny-LP

En la versión 7 del mikrotik verifica que este anunciado el prefijo /36
01/04/2024, 15:23
oscar

Misma practica con EVE

http://foroisp.com/threads/1993-Conf...rse-a-internet

16 Archivos adjunto(s)

Actualización

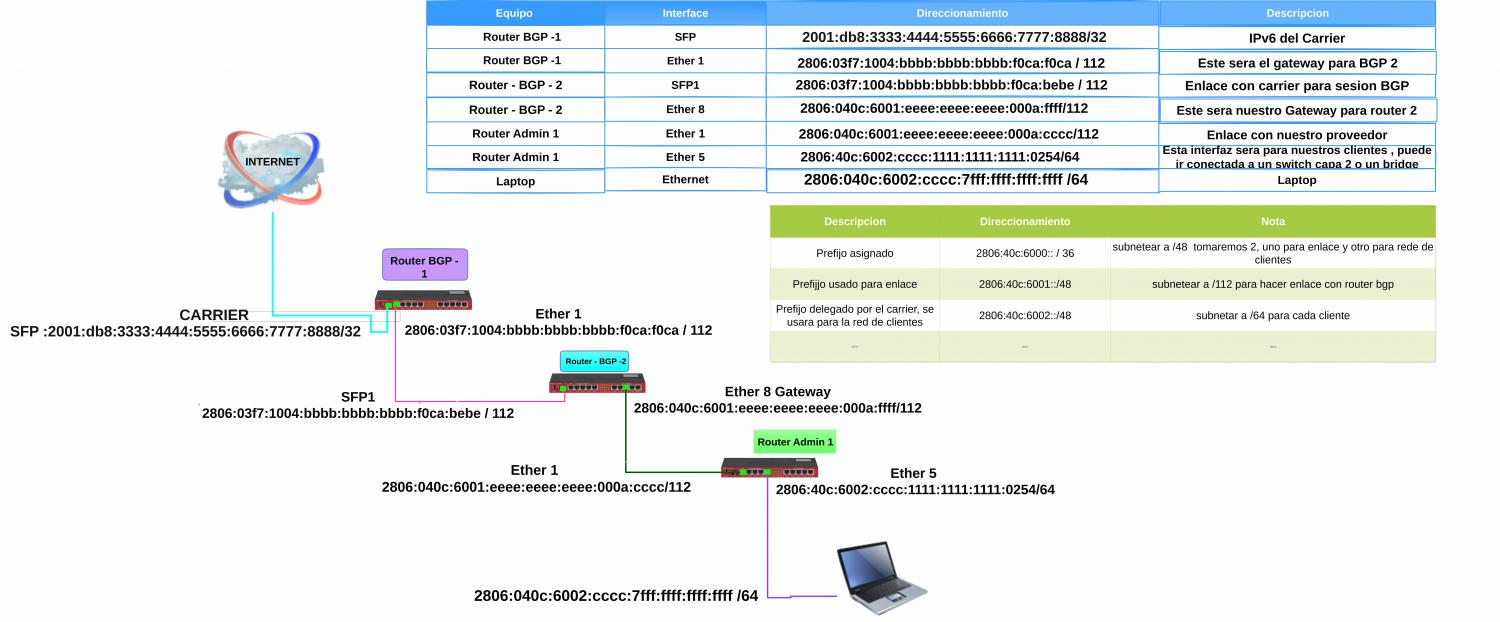

Se pretende llegar al siguiente diagrama:
Archivo adjunto 3043

Equipo Interface Direccionamiento Descripción

Router BGP - 1 SFP 2001:db8:3333:4444:5555:6666:7777:8888/32 IPv6 del carrried

Router BGP - 1 Ether 1 2806:03f7:1004:bbbb:bbbb:bbbb:f0ca:f0ca/112 Este es el gateway para el BGP 2

Router BGP - 2 SFP1 2806:03f7:1004:bbbb:bbbb:bbbb:f0ca:bebe/112 Enlace con carrier para sesion BGP

Router BGP - 2 Ether 8 2806:040c:6001:eeee:eeee:eeee:000a:ffff/112 Este será nuestro gateway para Router Admin 1

Router Admin 1 Ether 1 2806:040c:6001:eeee:eeee:eeee:000a:cccc/112 Enlace con nuestro proveedor

Router Admin 1 Ether 5 2806:040c:6002:cccc:1111:1111:1111:0254/64 IP estatica para el Eth5

Laptop Ethernet 2806:040c:6002:cccc:7fff:ffff:ffff:ffff/64 IP asignada de automaticamente por el ether5 por el parametro Advertise

Descripción Direccionamiento Nota

Prefijo asignado 2806:40c:6000::/36 Subnetear a /48, uno para enlace y otro para clientes

Prefijo usado para nuestro enlance 2806:040c:6001:eeee:eeee:eeee:000a:0/112 Ocupado para nuestro BGP – 2 y Router Admin 1

Prefijo usado para enlace 2806:40c:6001::/48 Subnetear a /112 para hacer enlace con router BGP

Red LAN 2806:40c:6002:cccc::/64 Ocupado para nuestros clientes

Prefijo del carrier para usarlo en la red de clientes 2806:40c:6002::/48 Subnetear a /64 para cada cliente

CONFIGURACIÓN ROUTER ADMIN 1

Paso 1.1

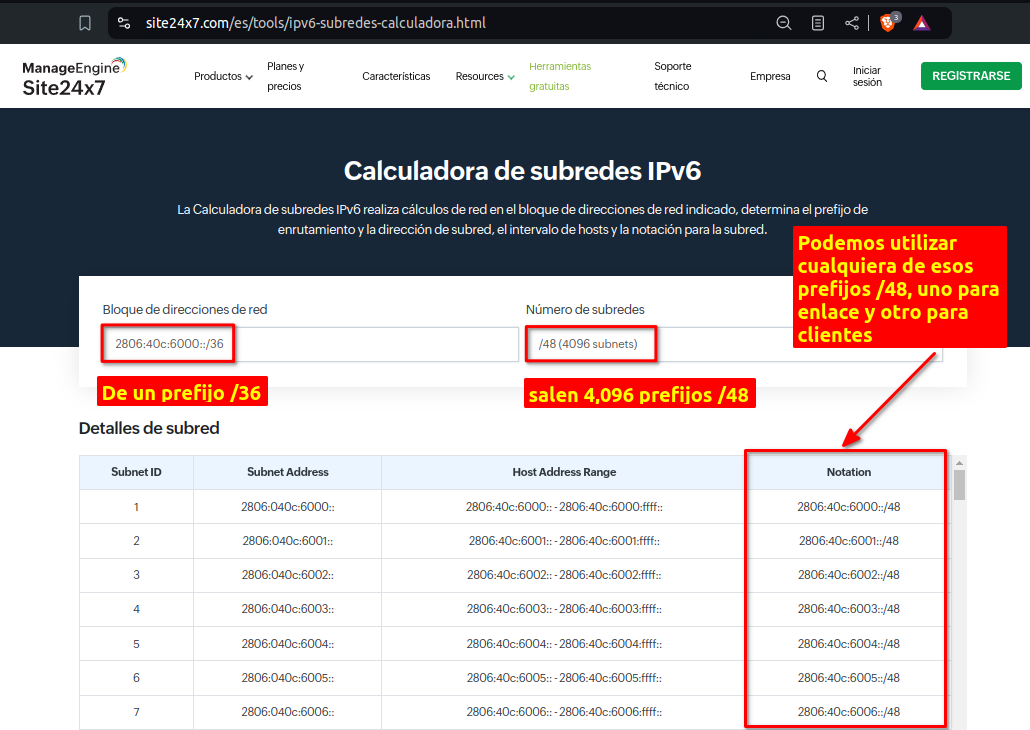

Subnetear nuestro prefijo 2806:40c:6000::/36 a /48

Antes de continuar al siguiente paso vamos a explicar brevemente como vamos a distribuir el prefijo /36 que nuestro carrier nos esta entregando. Para ellos podemos ir al sitio web https://www.site24x7.com/es/tools/ip...lculadora.html
Archivo adjunto 3040Como podemos ver al tener un /36 podemos usar hasta 4,096 prefijos /48.
Una manera de verlo es en una relación de padres e hijos.

Prefijo padre ---> 2806:40c:6000::/36
Prefijo hijo ------> 2806:40c:6001::/48
Prefijo hijo ------> 2806:40c:6002::/48

Nosotros podemos elegir cualquiera de esos 4,096 prefijos hijos para nuestras redes. Todos van a
funcionar.
Para este caso hemos elegido el prefijo 2806:40c:6001::/48 para enlace y 2806:40c:6002::/48 para clientes.

Paso 1.2
Subnetear nuestro prefijo 2806:40c:6001::/48 a /112 para nuestro enlace

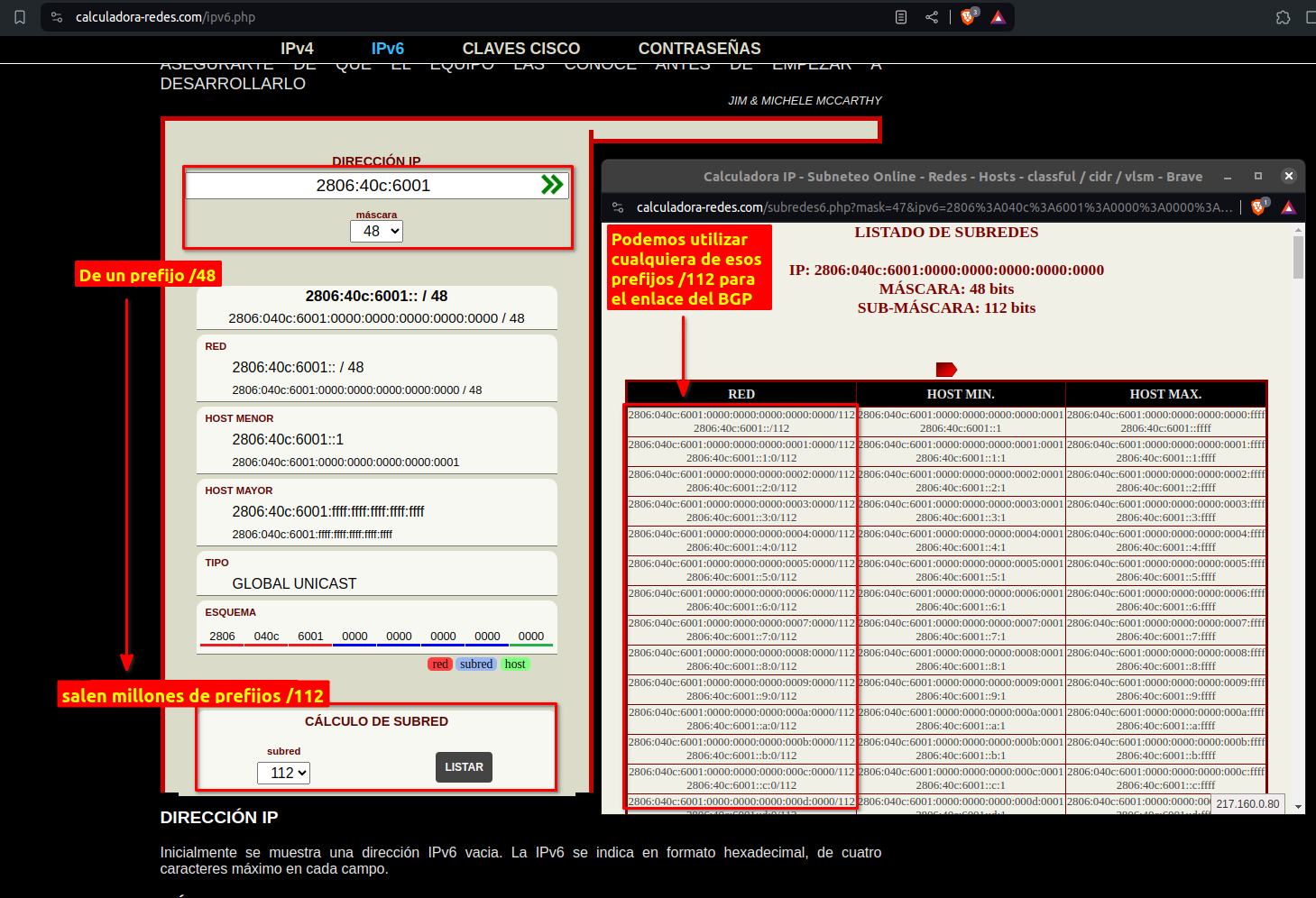

Antes de continuar al siguiente paso vamos a explicar brevemente como vamos a distribuir el prefijo /48 que nuestro carrier nos esta entregando. Para ellos podemos ir al sitio web https://www.calculadora-redes.com/ipv6.php
Archivo adjunto 3042
Como podemos ver al tener un /48 podemos usar hasta millones de prefijos /112. Es una cantidad enorme, probablemente nunca usemos todos esos prefijos.
Una manera de verlo es en una relación de padres e hijos.

Prefijo padre ---> 2806:40c:6001::/48
Prefijo hijo ------> 2806:040c:6001:eeee:eeee:eeee:000a:0/112 -> Usaremos este prefijo para nuestro enlace

Nosotros podemos elegir cualquiera de esos millones de prefijos hijos para nuestras redes. Todos van a
funcionar.
Pudimos haber usado cualquier prefijo de la imagen de arriba, ejemplo 2806:040c:6001:0000:0000:0000:0002:0/112 y tambien funcionara para nuestro ejemplo.
Para este caso usaremos 2 ips de nuestro prefijo seleccionado, que son: 2806:40c:6001:eeee:eeee:eeee:000a:cccc/112 para el Eth1 del Router Admin 1 y 2806:040c:6001:eeee:eeee:eeee:000a:ffff/112 para el Eth 8 del BGP - 2.

Paso 1.3

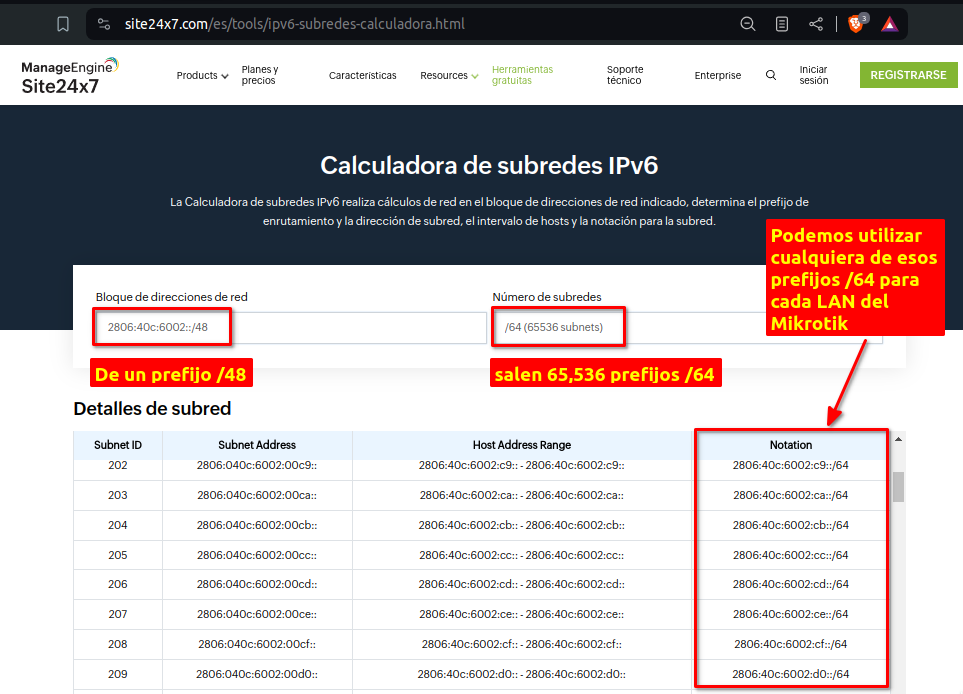

Subnetear nuestro prefijo 2806:40c:6002::/48 a /64 para nuestros clientes

Antes de continuar al siguiente paso vamos a explicar brevemente como vamos a distribuir el prefijo /48 que nuestro carrier nos esta entregando. Para ellos podemos ir al sitio web https://www.site24x7.com/es/tools/ip...lculadora.html
Archivo adjunto 3041
Como podemos ver al tener un /48 podemos usar hasta 65,536 prefijos /64. Es una cantidad enorme, probablemente nunca usemos todos esos prefijos.
Una manera de verlo es en una relación de padres e hijos.

Prefijo padre ---> 2806:40c:6002::/48
Prefijo hijo ------> 2806:40c:6002:cccc::/64

Nosotros podemos elegir cualquiera de esos 65,536 prefijos hijos para nuestras redes LAN. Todos van a
funcionar.
Para este caso hemos elegido el prefijo 2806:40c:6002:cccc::/64.
Ahora bien, en cada prefijo /64 tenemos disponibles más de 18 millones de IPv6 aproximadamente,
estas IPv6 pueden ser asignadas a un equipo ya sea una computadora, un celular o una televisión.
Pudimos utilizar como en la imagen de arriba en la columna Notation el prefijo2806:40c:6002:c9::/64 y aun asi va a funcionar, ya que tenemos 65,536 opciones para usar.

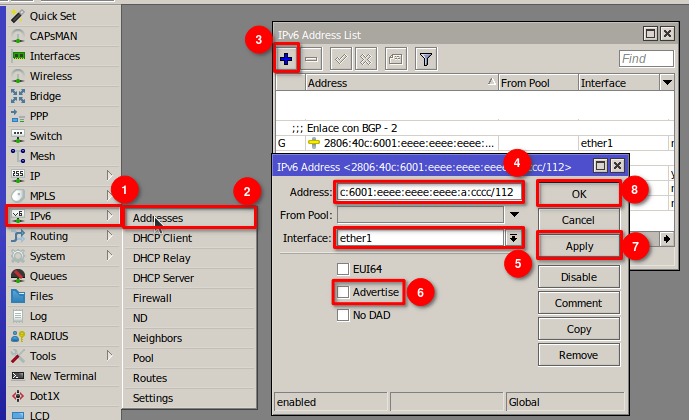

Paso 2.1
Configurar WAN

Nos vamos a asignar la IPv6 que nuestro proveedor nos indique en la interface WAN. Para este ejemplo
esa interface es la Ether-1
Código:
/ipv6 address add address=2806:040c:6001:eeee:eeee:eeee:000a:cccc/112 advertise=no comment=Enlace con BGP - 2

interface=ether1
Archivo adjunto 3038

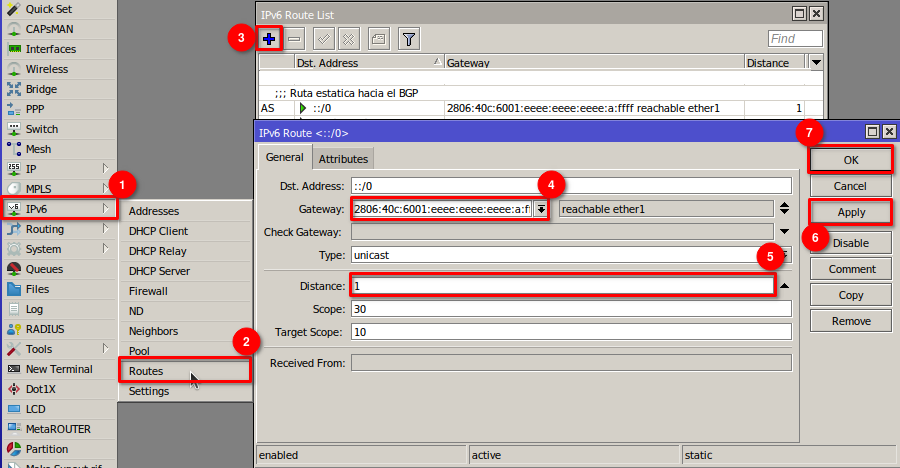

Paso 2.2
Agregar ruta estática hacia el BGP

Código:
/ipv6 route comment="Ruta estatica hacia el BGP" distance=1 gateway=2806:040c:6001:eeee:eeee:eeee:000a:ffff
Archivo adjunto 3039

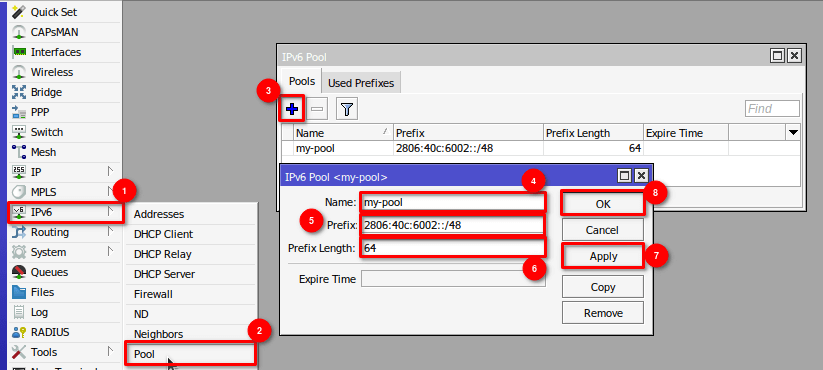

Paso 3.1
Agregar nuestro prefijo a un Pool

Nota

Un pool no es más que un objeto donde se almacenan prefijos, estos pool son usados por otras herramientas. Normalmente se usan para que Mikrotik tome algunas IPs de ese pool y las reparta a otros dispositivos.

/ipv6 pool add name=my-pool prefix=2806:40c:6002::/48 prefix-length=64

Archivo adjunto 3044

Paso 4.1
Configurar nuestra interface LAN. Usaremos el pool 2806:40c:6002:cccc::/64

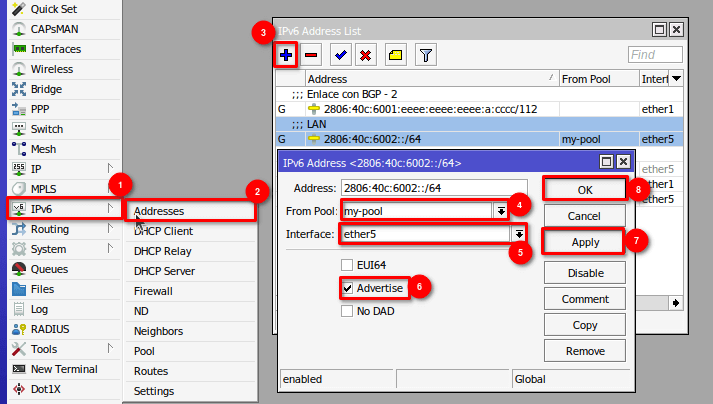

Opción 1: Dejar que el Mikrotik se autoconfigure

Simplemente dejamos que el Mikrotik escoja su propia IPv6. Es importante dejar la opción de "Advertise". Esto hará que el Mikrotik reparta una IPv6 a cada equipo de la red LAN.

Nota

Al dar clic en Apply automaticamente se nos genera el campo de Address, asi que no es necesario ponerlo manualmente,
/ipv6 address add comment=LAN from-pool=my-pool interface=ether5
Archivo adjunto 3046

Nota

Es importante dejar la opción de "Advertise". Esto hará que el Mikrotik reparta una IPv6 a cada equipo de la red LAN, en nuestro caso el ether5 pueda entregar una ip a la laptop

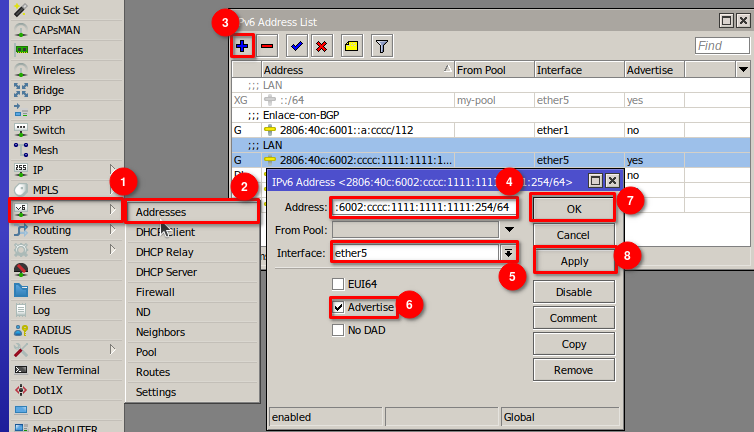

Opción 2: Poner una IP estatica
La mejor opción siempre va a ser escoger nosotros mismos la IPv6 que llevará el Mikrotik. Para ello usaremos la IPv6 que se muestra en el primer diagrama 2806:40c:6002:cccc:1111:1111:1111:0254/64.

Nota

Esta es la forma recomendada ya que la IPv6 escogida tendrá algún sentido y será fácil de recordar.

Realmente podemos usar cualquiera de las 18 millones de IPv6 que nos da nuestro 2806:040c:6002:cccc::/64. pero nosotros usamos esta ip 2806:40c:6002:cccc:1111:1111:1111:0254/64 para el ether5, para que sea facil de recordar.

Cuando conectemos la laptop nos dara una ip de nuestro 2806:040c:6002:cccc::/64, ej. puede ser 2806:040c:6002:cccc::1111/64 o 2806:040c:6002:cccc::bbbb/64 o en mi caso fue 2806:040c:6002:cccc:5d29:954f:4b:63:83f2/64
/ipv6 address add address=2806:40c:6002:cccc:1111:1111:1111:0254/64 comment=LAN

interface=ether5
Archivo adjunto 3006

Paso 4.2

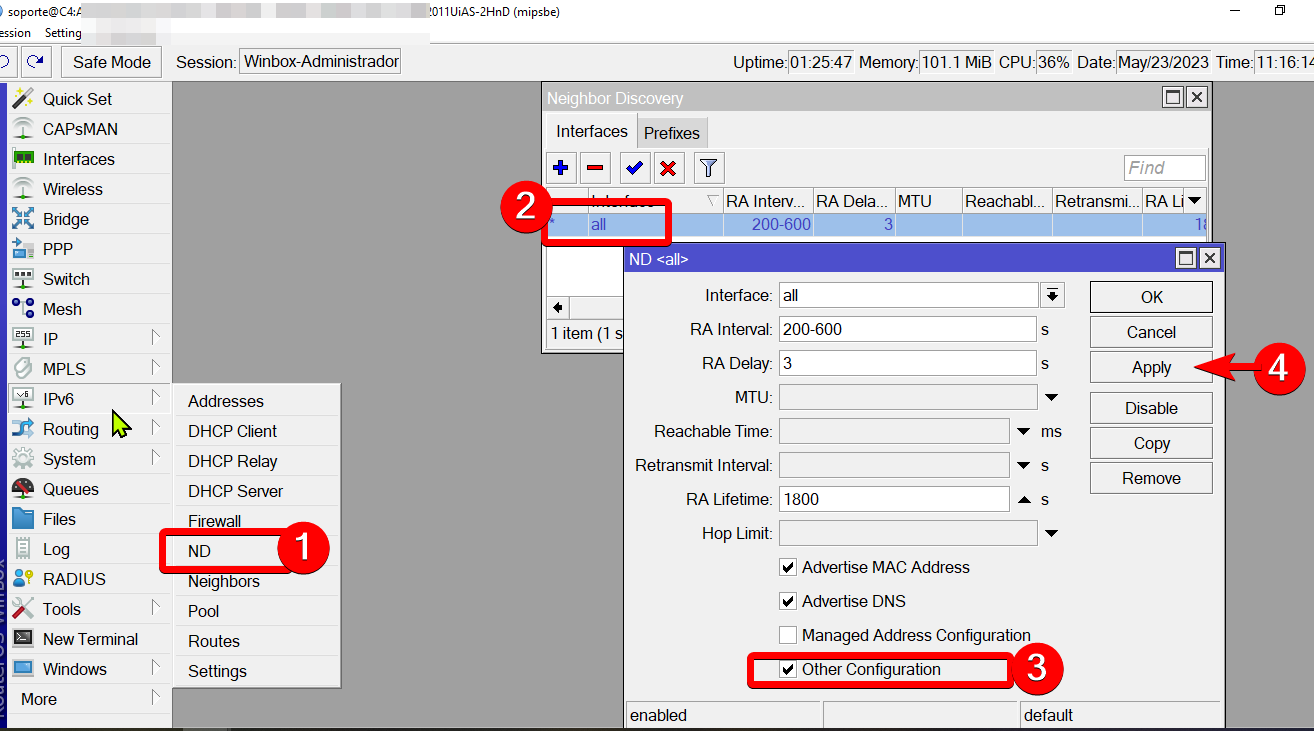

Habilitar "other configuration". Esto es necesario para que las PC con Windows reciban una IPv6.
/ipv6 nd set [ find default=yes ] other-configuration=yes
Archivo adjunto 3007

Paso 5.1

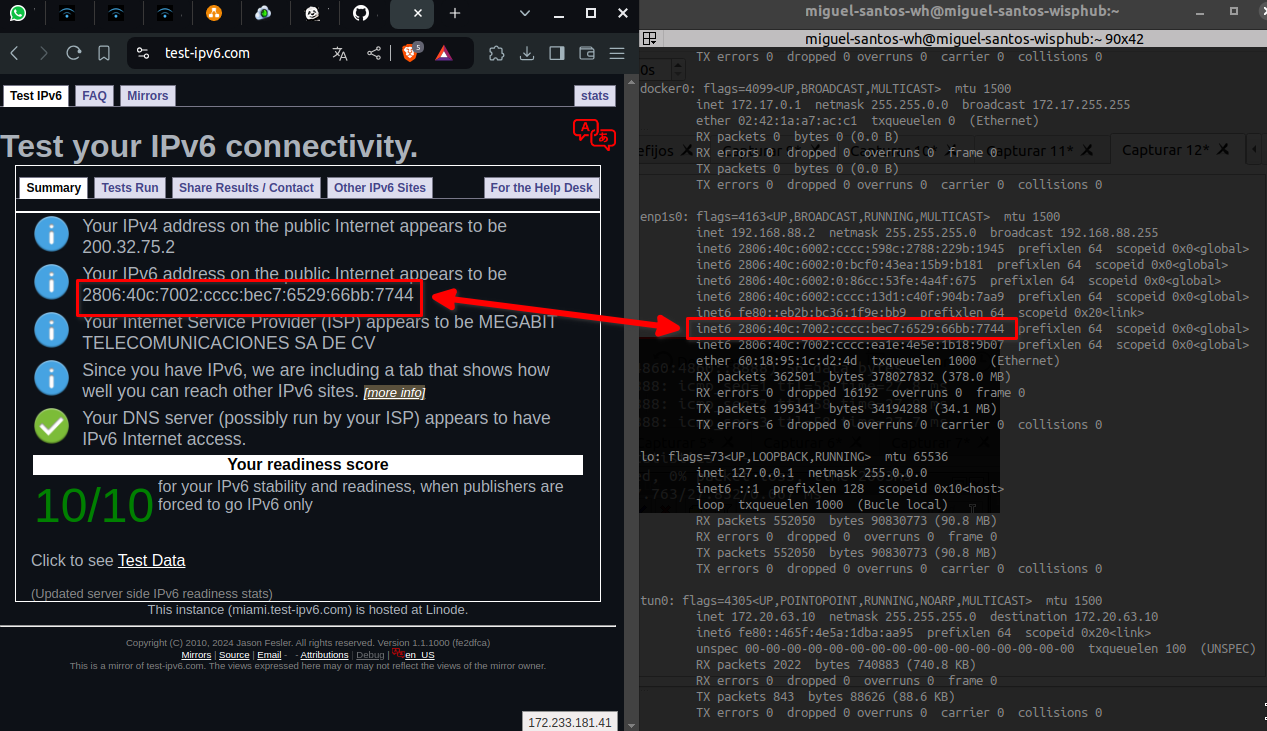

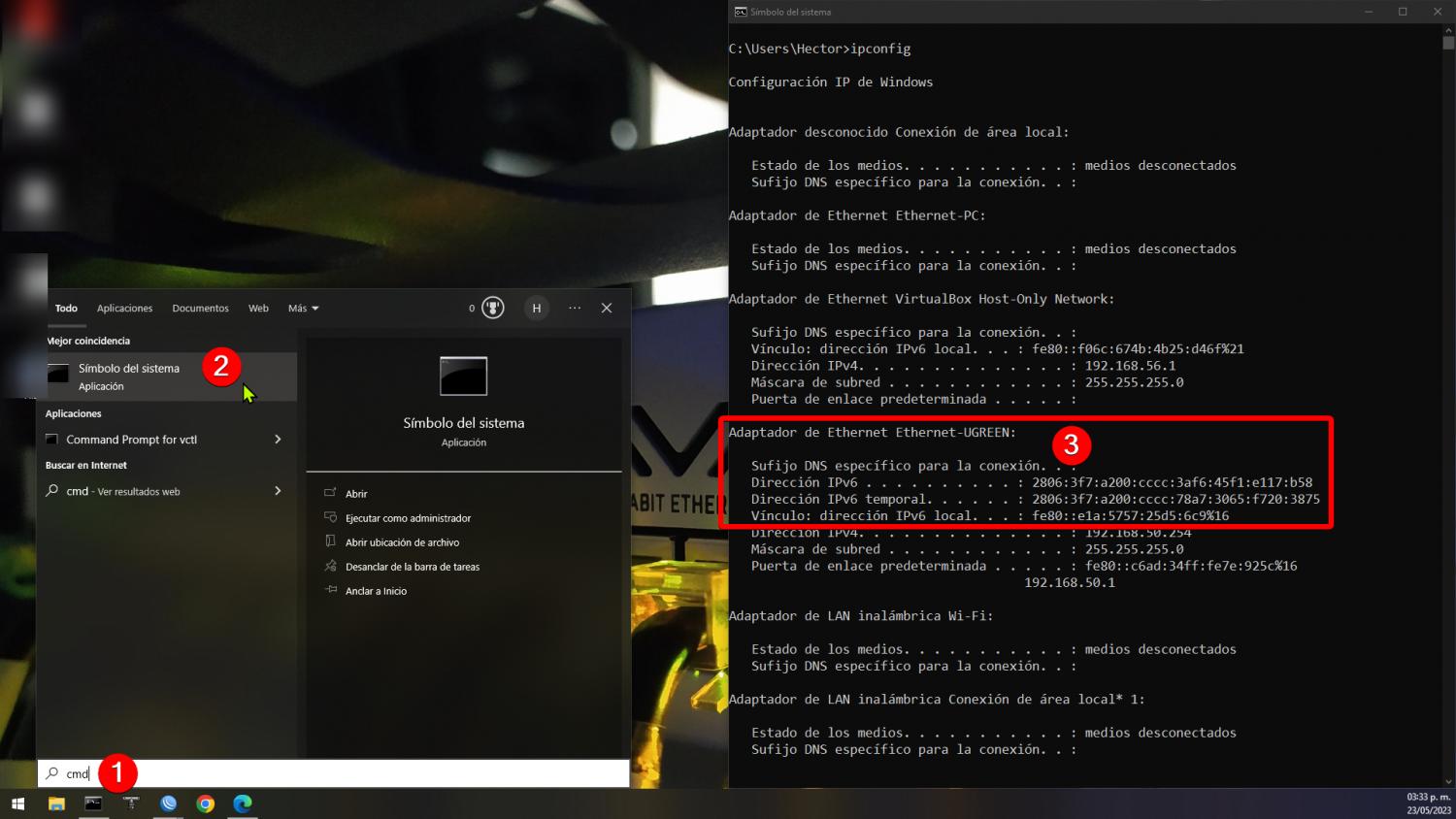

Conectar una Laptop al puerto LAN del Mikrotik

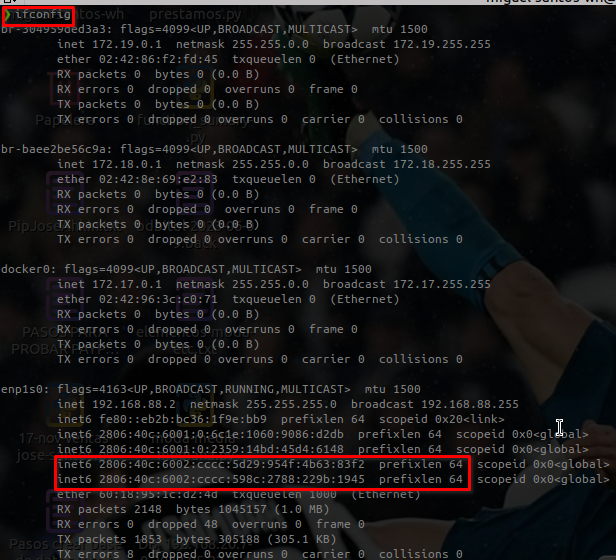

Al conectar nuestra laptop automáticamente nos dará una IPv6.
Archivo adjunto 3008

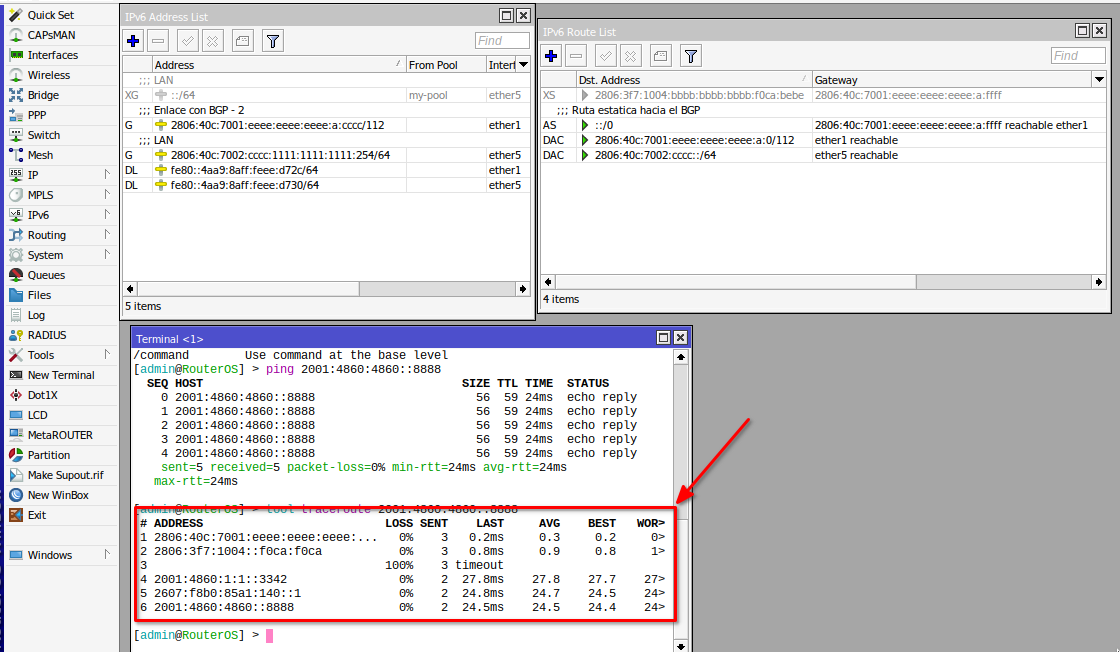

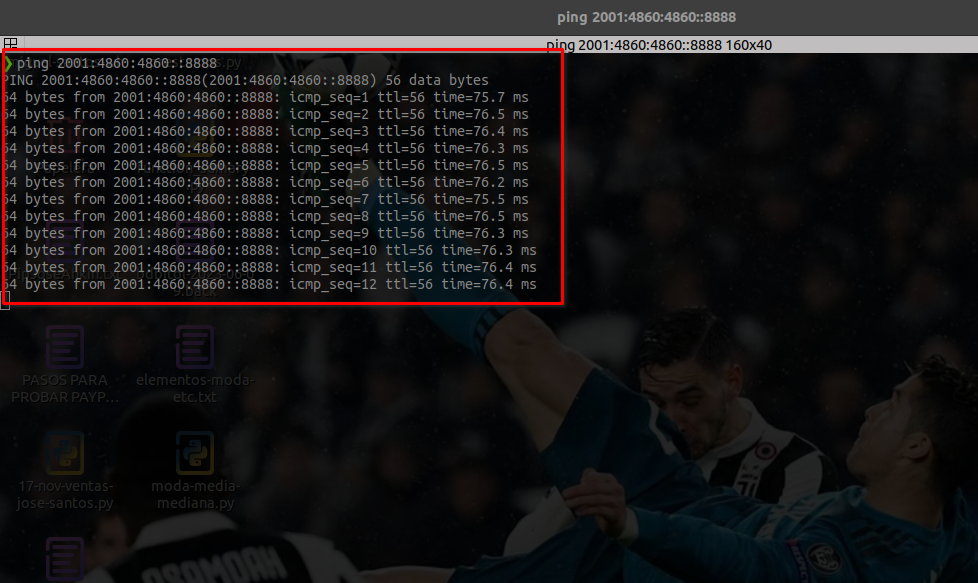

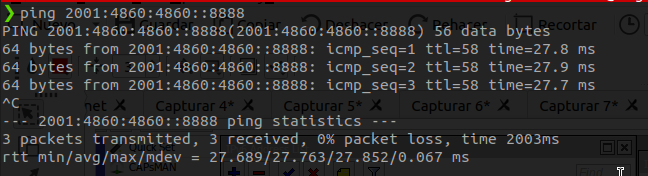

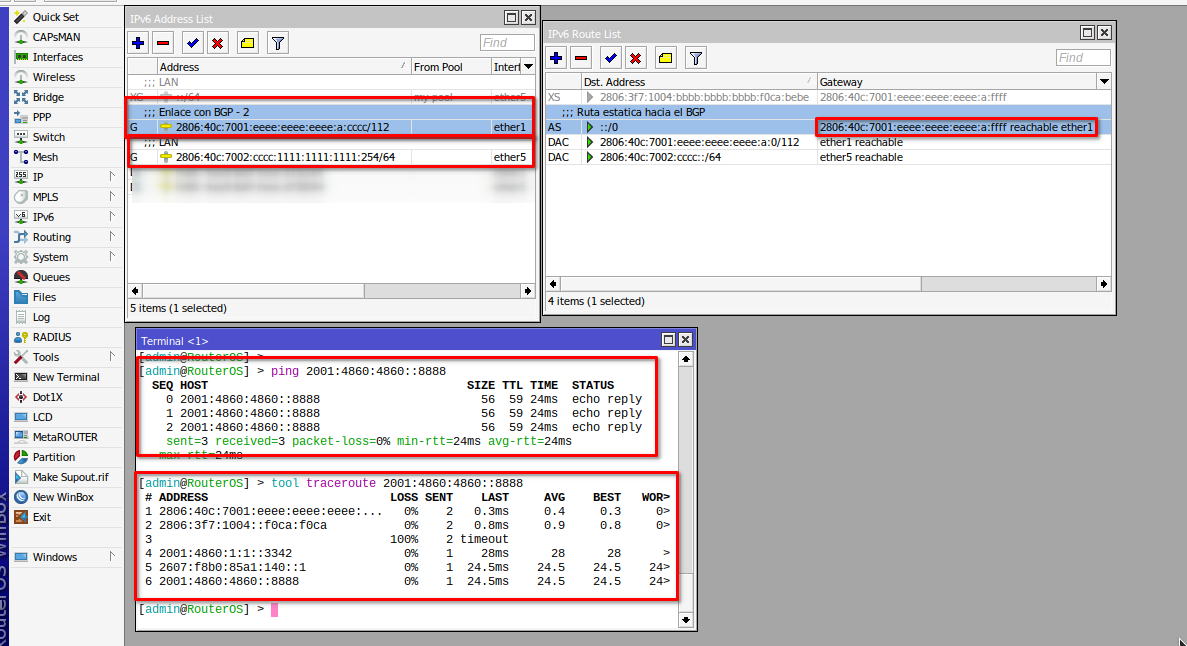

Paso 5.2
Probamos conectividad a los DNS de Google
Para lograr esto podemos valernos de unos simples pings hacia google o la IPv6 mostrada en el diagrama 2001:4860:4860::8888.

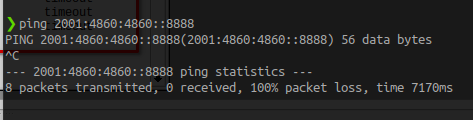

ping 2001:4860:4860::8888
Archivo adjunto 3010

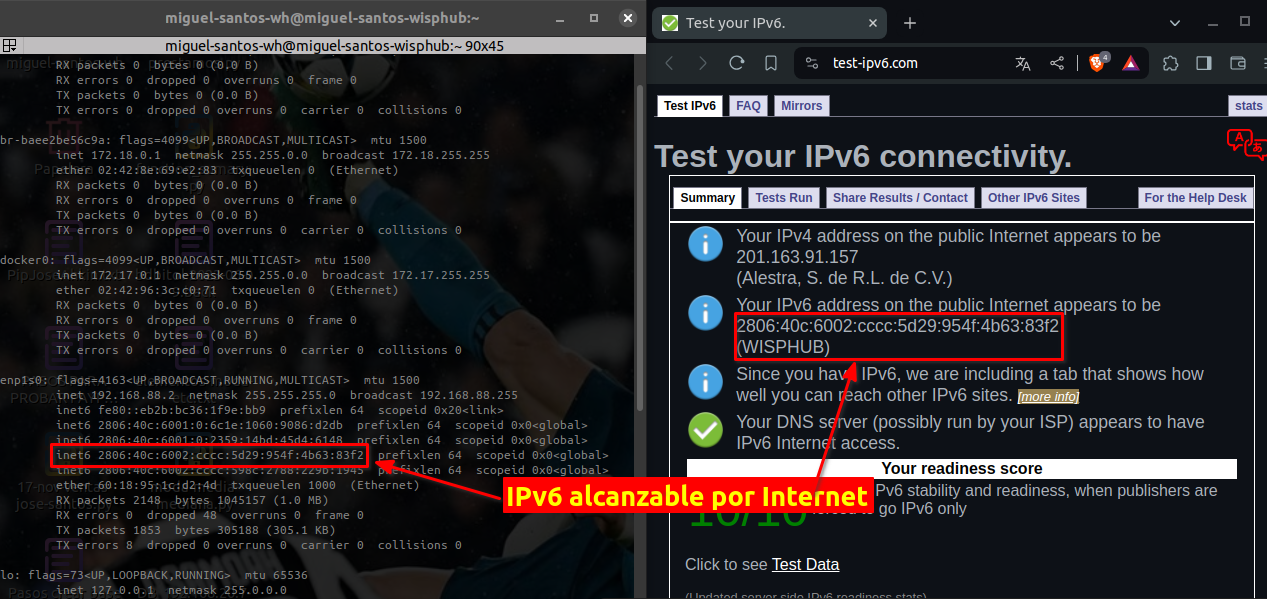

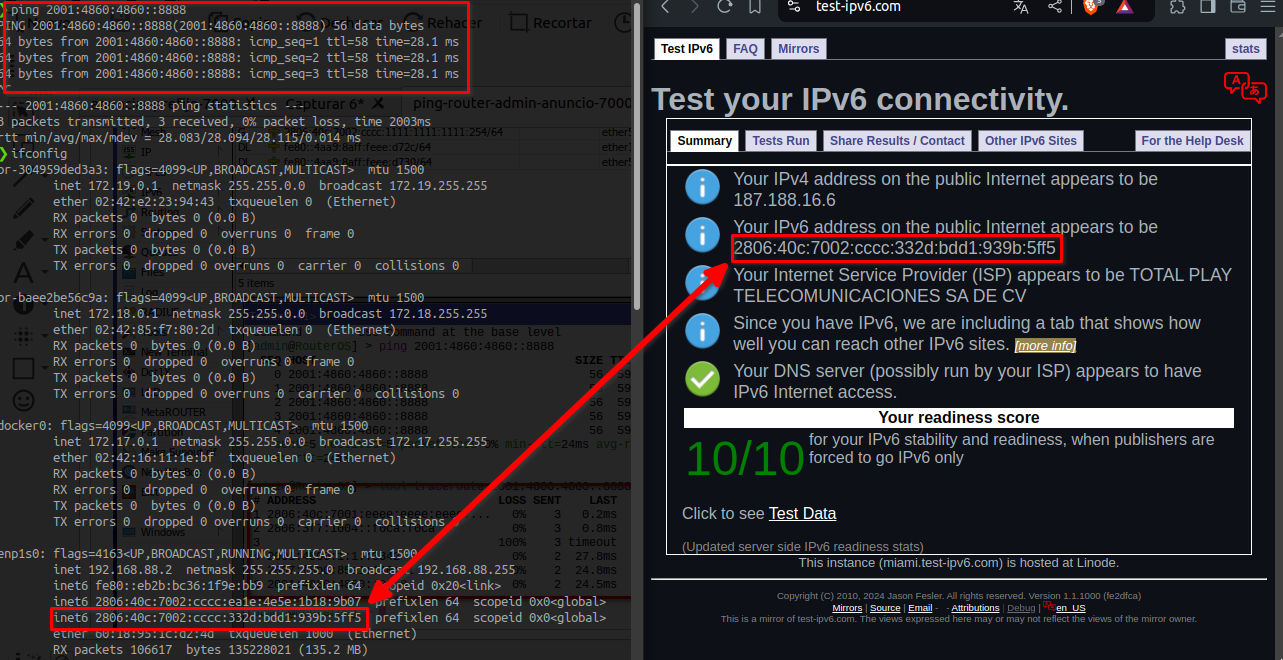

De igual forma podemos abrir un navegador web e ir hacia la siguiente URL https://test-ipv6.com/. En este sitio nos hacen un test que validará que nuestra salida a Internet con IPv6 sea correcta.

Archivo adjunto 3009

Paso 5.3

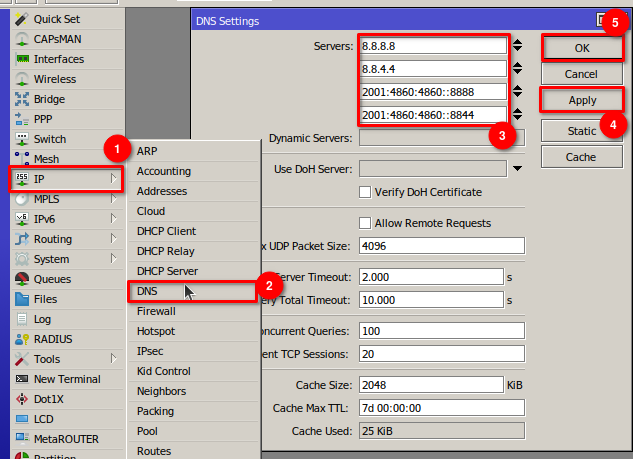

Activar los DNS

Para que puedan abrir las paginas debemos activar los DNS
/ip dns set servers=8.8.8.8,8.8.4.4,2001:4860:4860::8888,2001:  4860:4860::8844
Archivo adjunto 3011

CONFIGURACIÓN BGP - 2

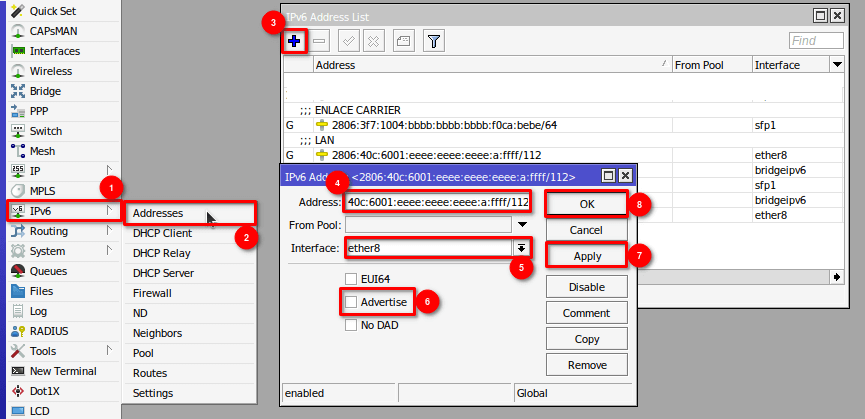

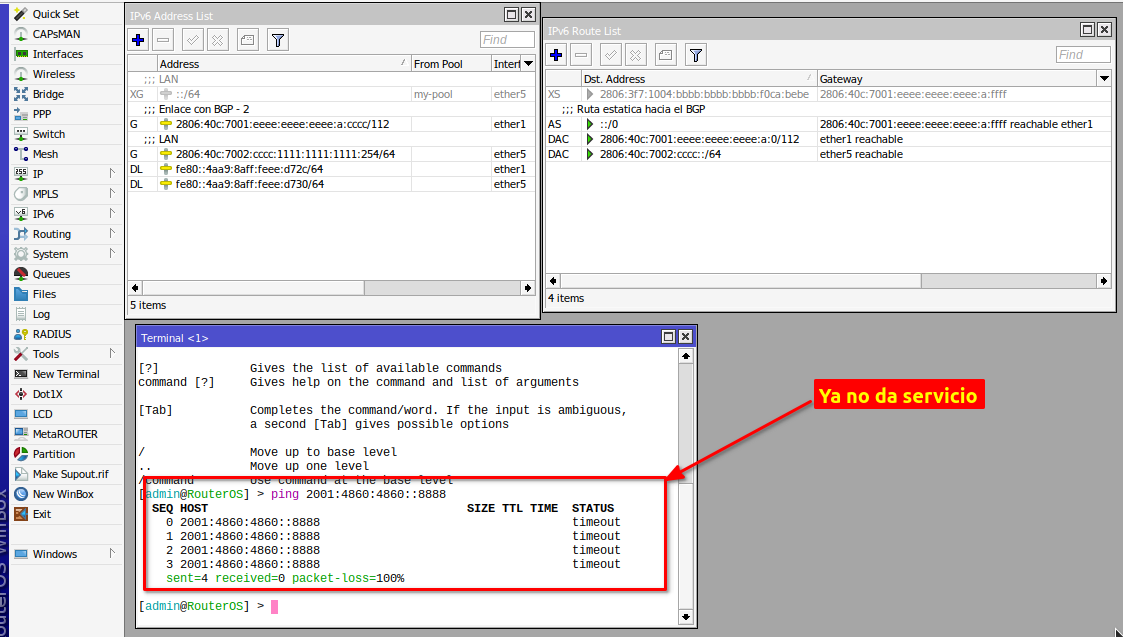

Si el resultado no es el esperado, verificar en el BGP la configuracion del puerto ETH y la ruta que
debe tener sobre la WAN de la configuracion que acabamos de hacer

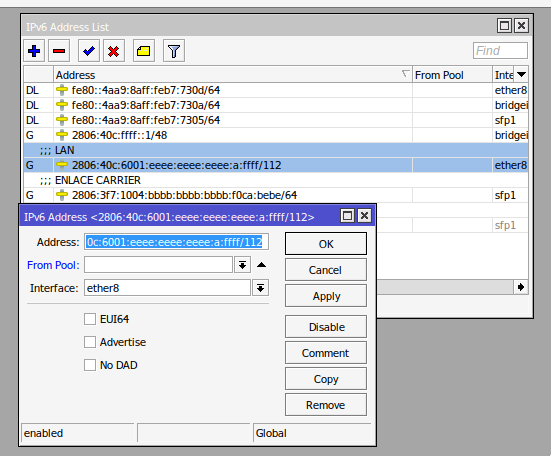

Eth8 (Ejemplo)
2806:40c:6001:eeee:eeee:eeee:a:ffff/112

Archivo adjunto 3036

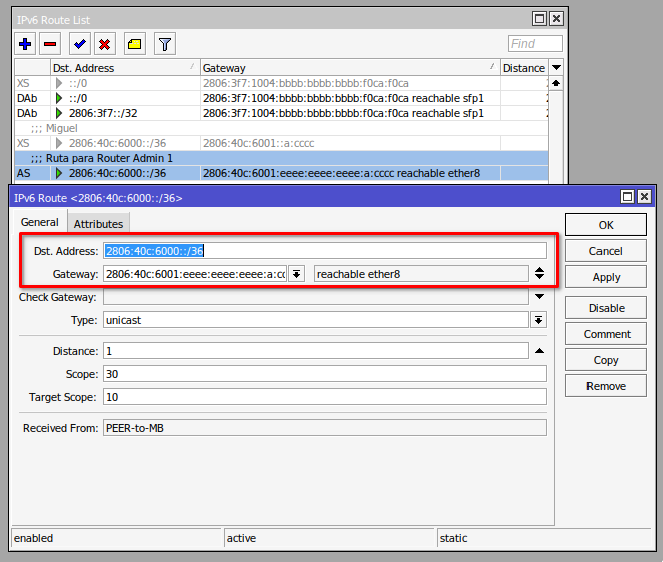

Ruta:
2806:40c:6001:eeee:eeee:eeee:a:cccc con destino a 2806:40c:6000::/36

Archivo adjunto 3037

Es necesaria esta configuracion para que los dispositivos tengan servicio, ya que sin esta configuración
en el BGP solo tendremos servicio en el mikrotik pero no los dispositivos.

Nota

Configuramos una ruta estatica del perfijo /36 hacia el router admin para que pueda usarlo y entregar ipv6 a todos sus dispositivos. Más detalles en esté video (Min 3) https://youtu.be/pe0w2WRCDgk?t=168

30/07/2024, 09:15
josemiguel

11 Archivos adjunto(s)
CONFIGURACIÓN ROUTER BGP - 2

Si el resultado no es el esperado, verificar en el BGP la configuracion del puerto ETH y la ruta que
debe tener sobre la WAN de la configuracion que acabamos de hacer

Paso 1

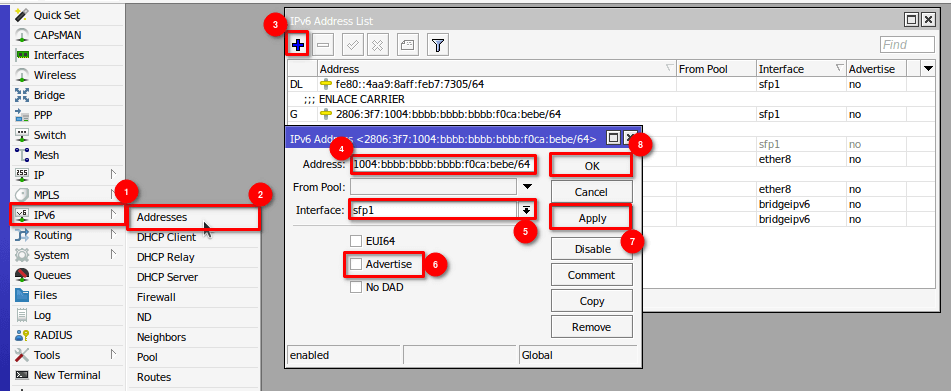

Configurar direccionamiento en router de Borde

Según lo indicado se configura como sigue:
/ipv6 address add address=2806:3f7:1004:bbbb:bbbb:bbbb:f0ca:bebe advertise=no comment="ENLACE CARRIER " interface=sfp1 add address=2806:40c:6001:eeee:eeee:eeee:a:ffff/112 advertise=no comment=LAN interface=ether8
Archivo adjunto 3047

Archivo adjunto 3048

Paso 2.1
Subnetear nuestro prefijo 2806:40c::/32 a /36

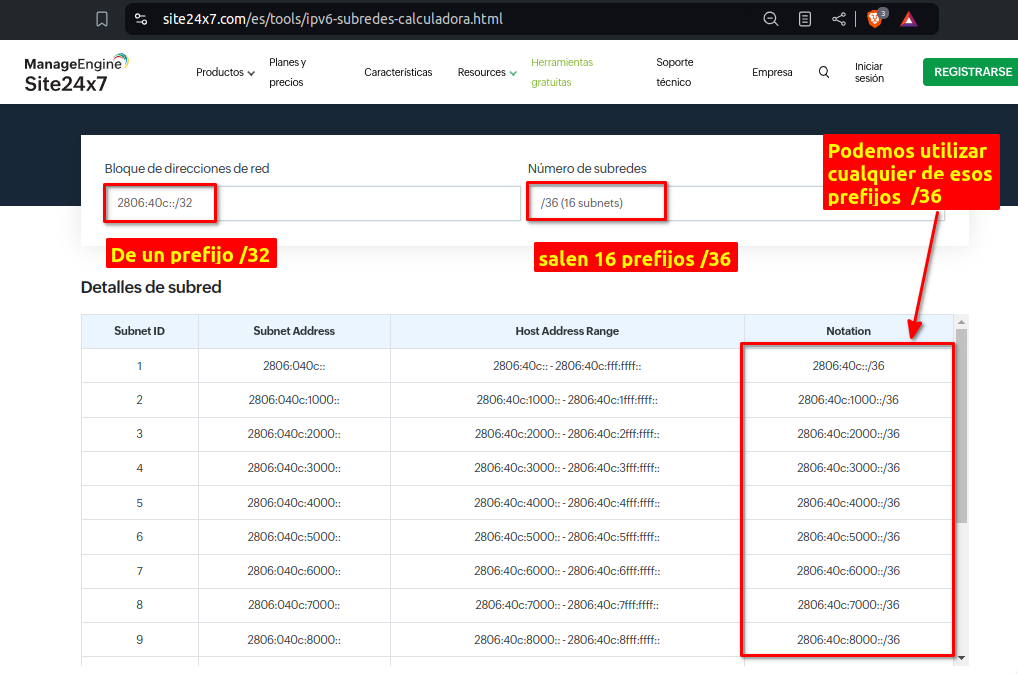

Antes de continuar al siguiente paso vamos a explicar brevemente como vamos a distribuir el prefijo /32 que nuestro carrier nos esta entregando. Para ellos podemos ir al sitio web https://www.site24x7.com/es/tools/ip...lculadora.html

Archivo adjunto 3057Como podemos ver al tener un /32 podemos usar 16 prefijos /36.
Una manera de verlo es en una relación de padres e hijos.

Prefijo padre ---> 2806:40c::/32
Prefijo hijo ------> 2806:40c:6000::/36
Prefijo hijo ------> 2806:40c:7000::/36

Nosotros podemos elegir cualquiera de esos 16 prefijos hijos para nuestras redes. Todos van a
funcionar.
Para este caso hemos elegido el prefijo 2806:40c:6000::/36.

Nota

Como se observa en el diagrama de arriba se estará usando 2806:40c:6000::/36 para que posteriormente éste lo subneteemos a /48. De ese /48 elegimos 2 prefijos, 2806:40c:6001::/48 para nuestros enlaces y 2806:40c:6002::/48 para nuestros clientes. Luego usaremos 2806:40c:6001::/48 para subnetearlos a /112 y 2806:40c:6002::/48 a /64.

Paso 2.2

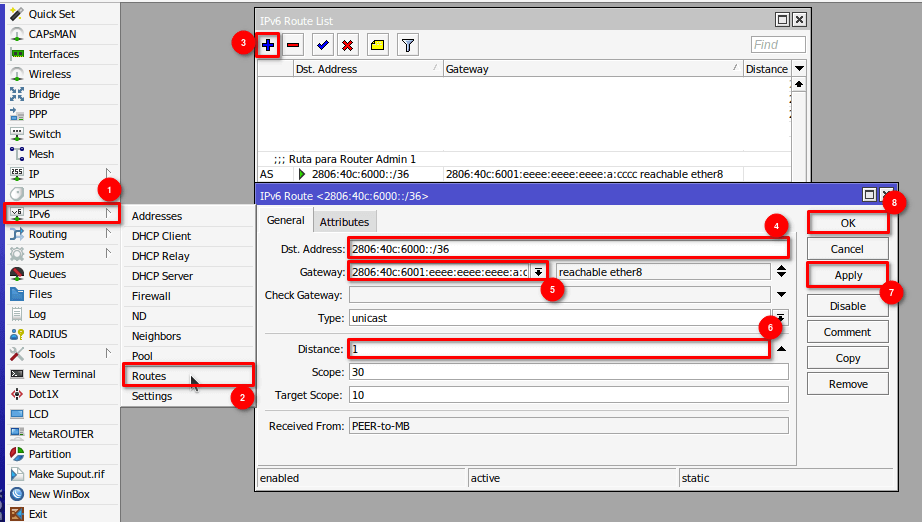

Configurar rutas en router de Borde

Solo necesitamos la ruta hacia la LAN de nuestro Core

Nota

Configuramos una ruta estatica del perfijo /36 hacia el router admin para que pueda usarlo y entregar ipv6 a todos sus dispositivos. Más detalles en esté video (Min 3) https://youtu.be/pe0w2WRCDgk?t=168
```
/ipv6 route

add comment="Ruta para Router Admin 1" distance=1 dst-address=2806:40c:6000::/36 gateway=2806:40c:6001:eeee:eeee:eeee:a:cccc
```
Archivo adjunto 3049

Paso 3
Configurar BGP

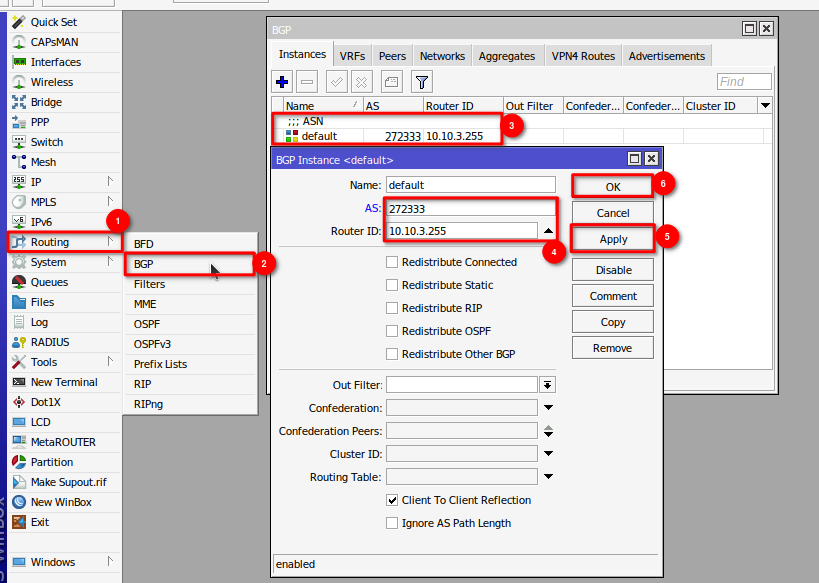

El router ID es un numero de importancia local. Puedes elegir una IPv4 cualquiera
```
/routing bgp instance

set default as=272333 comment="ASN" router-id=10.10.3.255
```
Archivo adjunto 3050

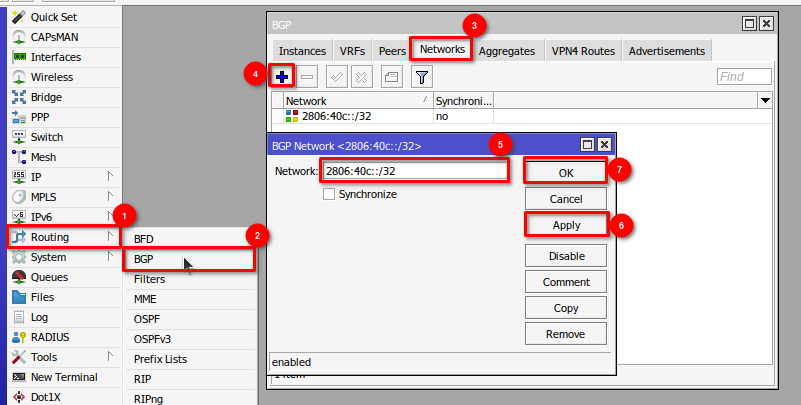

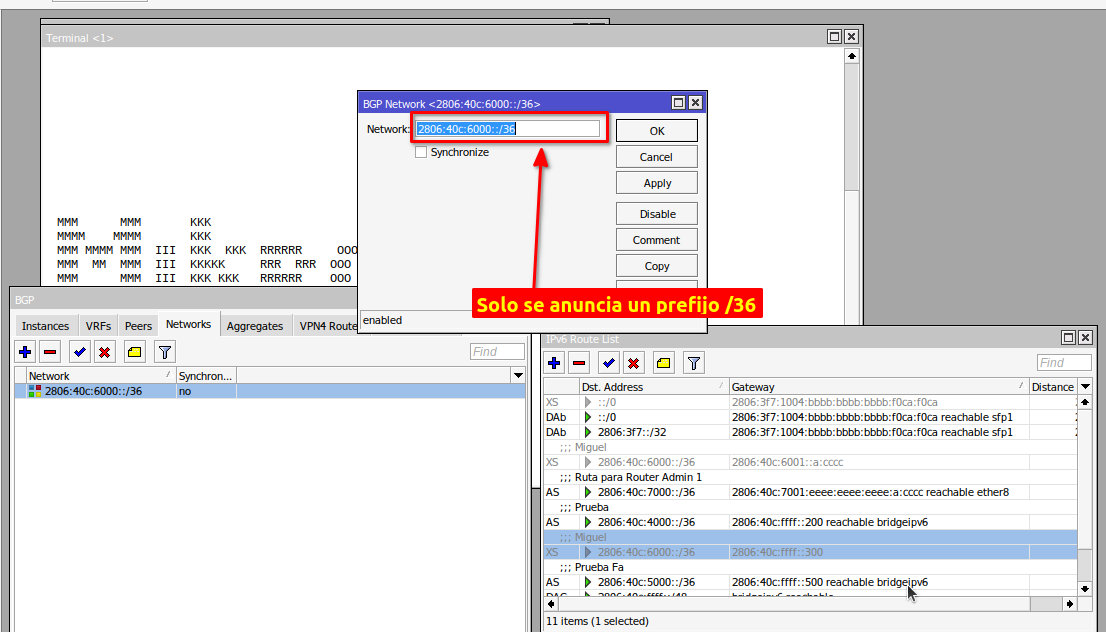

Nota

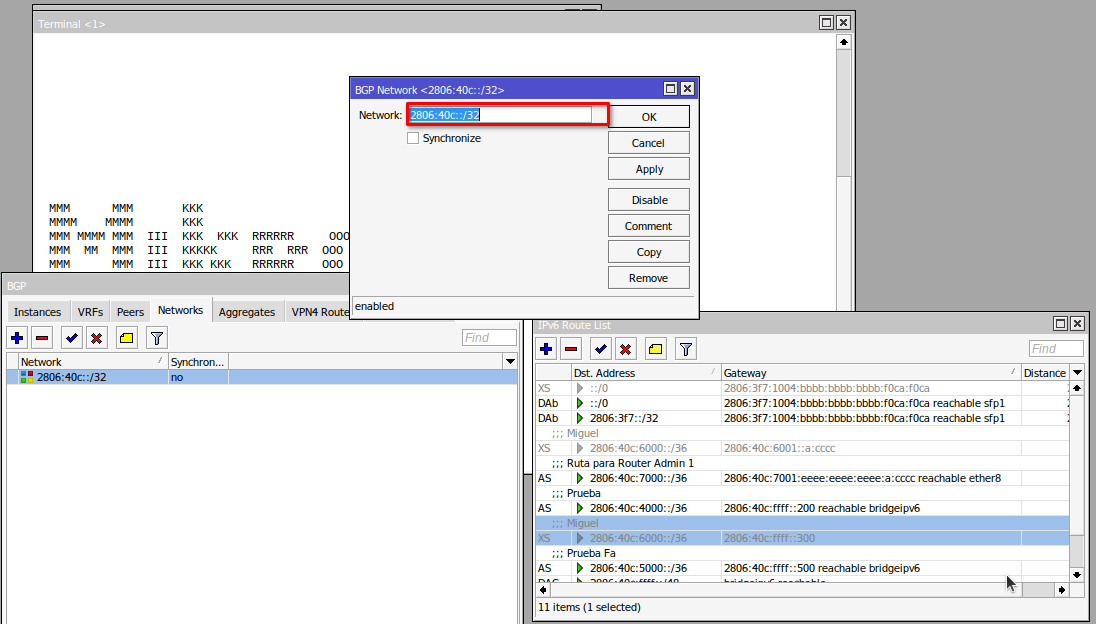

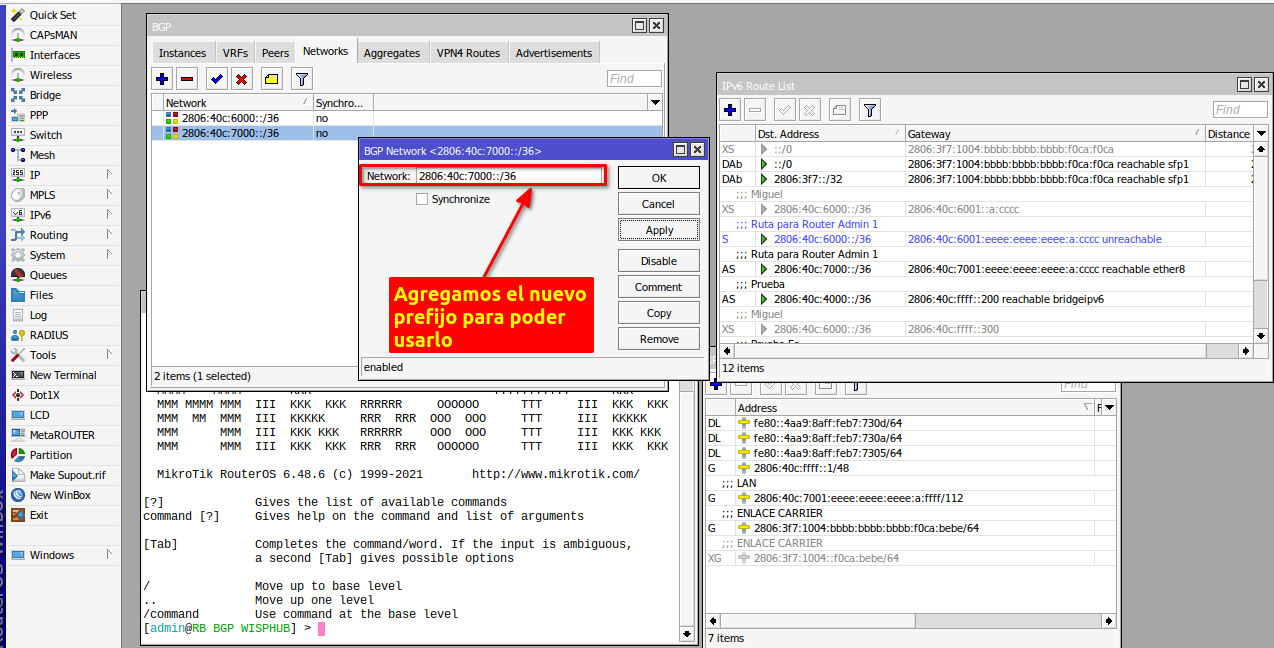

Anunciamos todo el barra /32, se pudo anunciar solo 2 prefijos /36 pero mejor se anuncia todo el pool con un /32, así se pueden usar cualquier /36. Si yo pongo 2806:40c:6000::/36 y yo quiero usar el 2806:40c:7000::/36 no se puede porque no se está anunciado. En mi caso se anuncia 2806:40c::/32 para usar cualquier /36.
```
/routing bgp network

add network=2806:40c::/32 synchronize=no
```
Archivo adjunto 3051
```

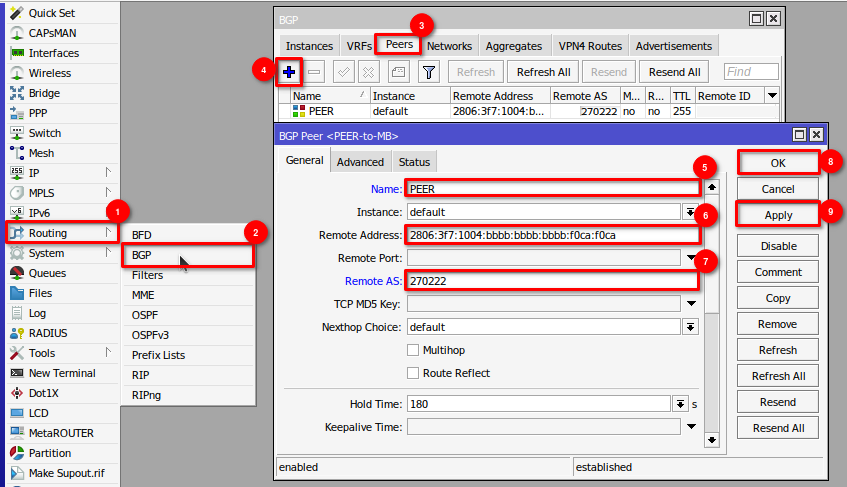

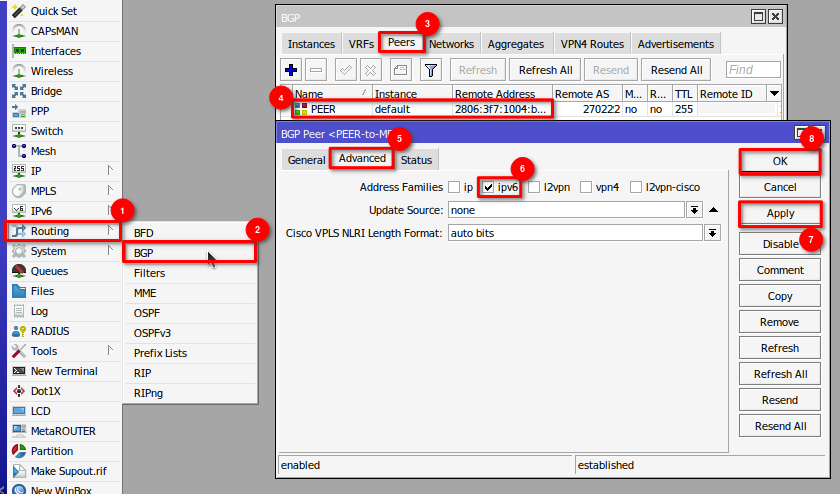

/routing bgp peer

add address-families=ipv6 name=PEER remote-address=2806:3f7:1004:bbbb:bbbb:bbbb:f0ca:f0ca remote-as=270222
```
Archivo adjunto 3052

Archivo adjunto 3053

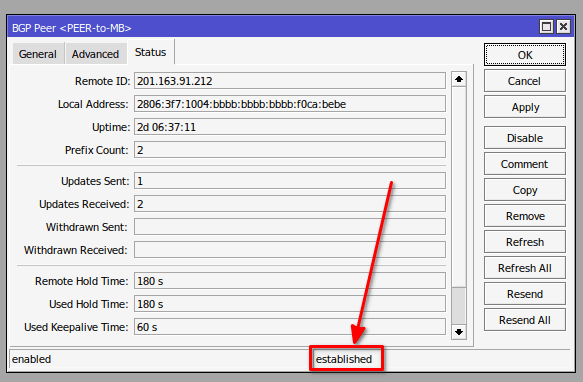

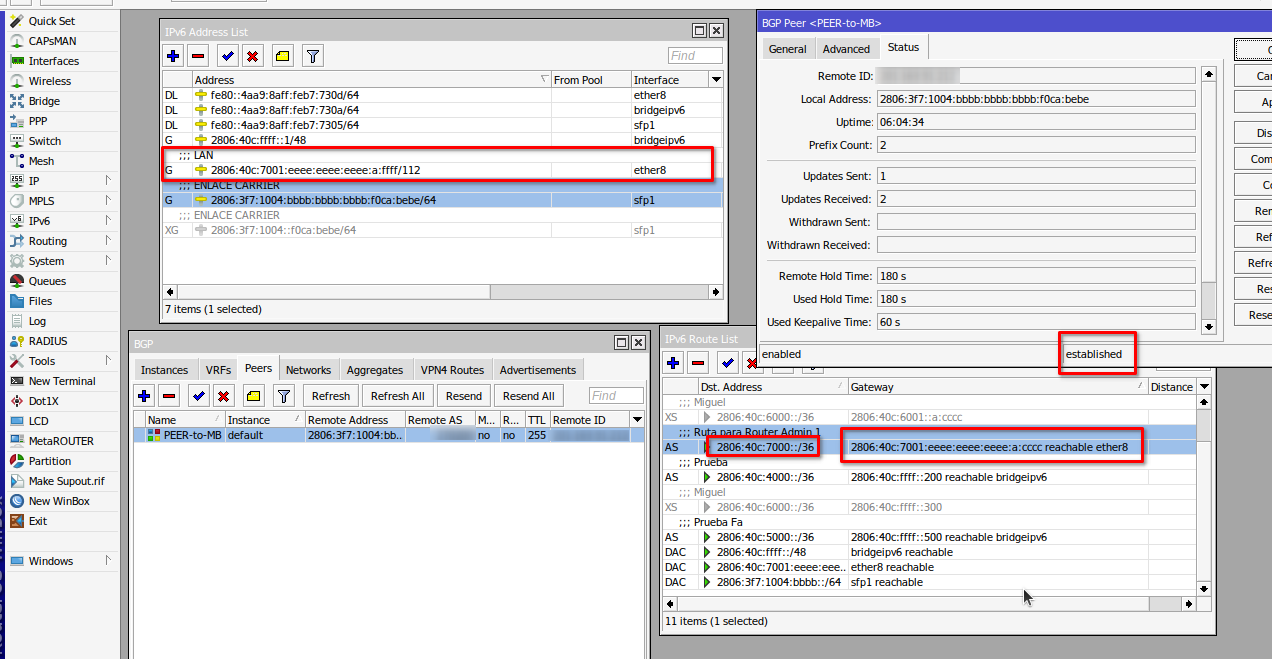

Paso 4
Verificar la conexión

Si todo se ha hecho bien ya debemos tener en la pantalla algo similar a esto. Nota que la sesión dice established.

Archivo adjunto 3054

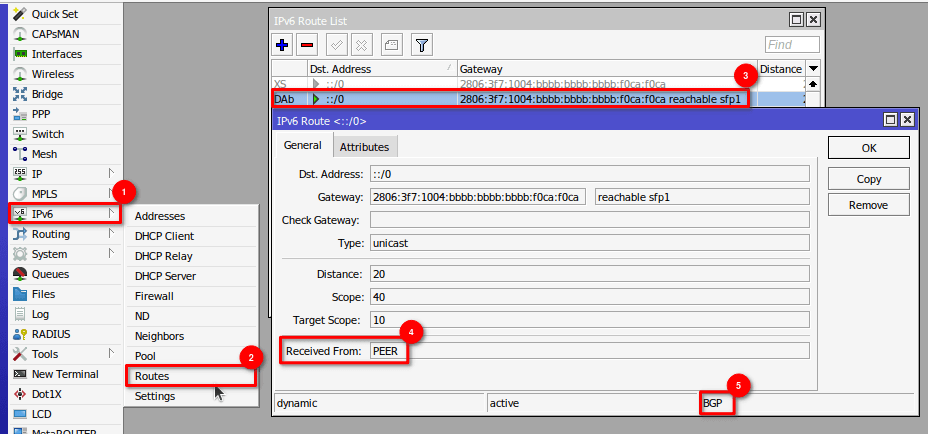

Paso 5
Comprobar ruta por defecto en BGP

El carrier nos debe enviar la ruta por defecto. Con esta ruta podremos salir a Internet.

Archivo adjunto 3055

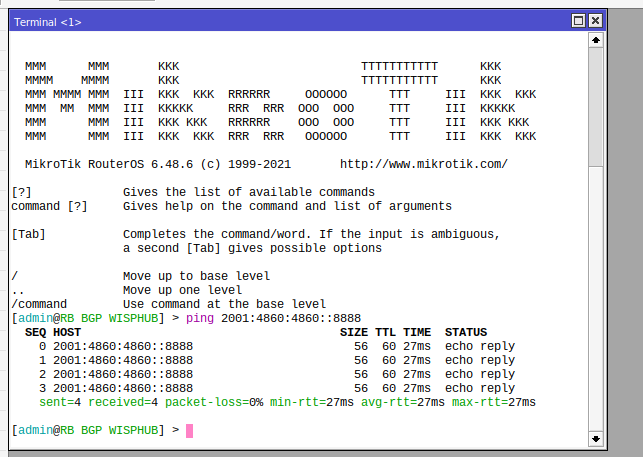

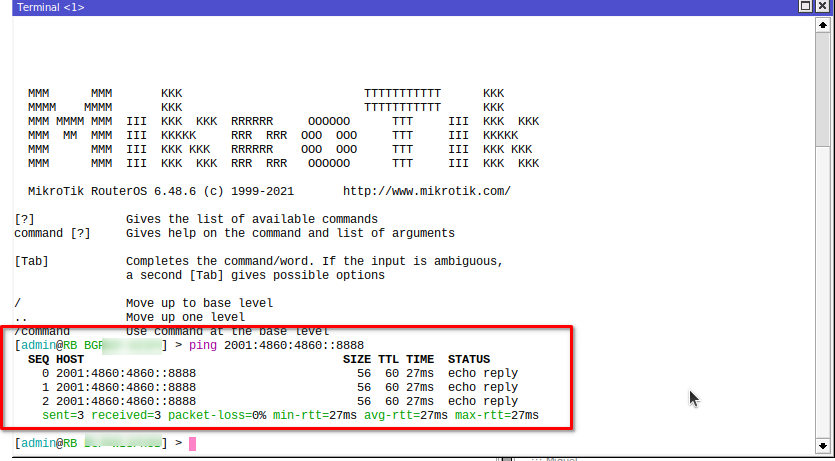

Paso 6

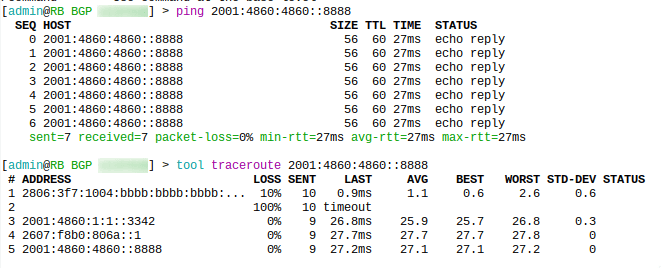

Comprobar salida a Internet

En este punto ya debes tener salida hacia Internet. Puedes hacer un ping para comprobarlo.

Archivo adjunto 3056

Es necesaria esta configuracion para que los dispositivos tengan servicio, ya que sin esta configuración
en el BGP solo tendremos servicio en el mikrotik pero no los dispositivos.

CONFIGURACIÓN ROUTER BGP - 1

La siguiente configuración debe estar presente en el BGP -1, el cual es un Swtich Huawei



interface XGigabitEthernet0/0/22

 undo portswitch

 description Enlace-BGP-ASN-Wisphub

 ipv6 enable

 ipv6 address 2806:3F7:1004::F0CA:F0CA/64

 ipv6 address 2806:3F7:1004:BBBB:BBBB:BBBB:F0CA:F0CA/112





bgp 270222 (ASN del Carrier Alestra)

 peer 2806:3F7:1004:BBBB:BBBB:BBBB:F0CA:BEBE as-number 272333 (ASN del ISP Megabit)

 peer 2806:3F7:1004:BBBB:BBBB:BBBB:F0CA:BEBE description ####ASN-WISPHUB####

 #

 ipv6-family unicast

  peer 2806:3F7:1004:BBBB:BBBB:BBBB:F0CA:BEBE enable

  peer 2806:3F7:1004:BBBB:BBBB:BBBB:F0CA:BEBE route-policy in-BGP-IPv6-Wisphub import

  peer 2806:3F7:1004:BBBB:BBBB:BBBB:F0CA:BEBE route-policy out-BGP-IPv6-Wisphub export

  peer 2806:3F7:1004:BBBB:BBBB:BBBB:F0CA:BEBE default-route-advertise

14 Archivos adjunto(s)

Explicación Paso 3 de la Configuración del BGP - 2 (Anunciar prefijo 2806:40c::/32)

Al anunciar el prefijo 2806:40c::/32, podemos utilizar cualquier /36 que hayamos subneteado.
Prueba de ello, podemos utilizar el prefijo 2806:40c:7000::/36, el cual nos haŕa cambiar parte de nuestras configuraciones, rapasando rapidamente podemos llegar al siguiente diagrama.

Archivo adjunto 3059

Equipo Interface Direccionamiento Descripción

Router BGP - 1 SFP 2001:db8:3333:4444:5555:6666:7777:8888/32 IPv6 del carrried

Router BGP - 1 Ether 1 2806:03f7:1004:bbbb:bbbb:bbbb:f0ca:f0ca/112 Este es el gateway para el BGP 2

Router BGP - 2 SFP1 2806:03f7:1004:bbbb:bbbb:bbbb:f0ca:bebe/112 Enlace con carrier para sesion BGP

Router BGP - 2 Ether 8 2806:040c:7001:eeee:eeee:eeee:000a:ffff/112 Este será nuestro gateway para Router Admin 1

Router Admin 1 Ether 1 2806:040c:7001:eeee:eeee:eeee:000a:cccc/112 Enlace con nuestro proveedor

Router Admin 1 Ether 5 2806:040c:7002:cccc:1111:1111:1111:0254/64 IP estatica para el Eth5

Laptop Ethernet 2806:040c:7002:cccc:7fff:ffff:ffff:ffff/64 IP asignada de automaticamente por el ether5 por el parametro Advertise

Descripción Direccionamiento Nota

Prefijo asignado 2806:40c:7000::/36 Subnetear a /48, uno para enlace y otro para clientes

Prefijo usado para nuestro enlance 2806:040c:7001:eeee:eeee:eeee:000a:0/112 Ocupado para nuestro BGP – 2 y Router Admin 1

Prefijo usado para enlace 2806:40c:7001::/48 Subnetear a /112 para hacer enlace con router BGP

Red LAN 2806:40c:7002:cccc::/64 Ocupado para nuestros clientes

Prefijo del carrier para usarlo en la red de clientes 2806:40c:7002::/48 Subnetear a /64 para cada cliente

Prueba 1: Anunciar otro /36

Paso 1
Al hacer los cambios nuestra configuración del BGP - 2 cambiará con lo siguiente.

Archivo adjunto 3060

Archivo adjunto 3061

Paso 2
Al igual que el BGP - 2, tendremos que cambiar nuestra configuración en el Router Admin 1 con lo siguiente

Archivo adjunto 3062

Paso 3
Veremos que nuestra laptop, al igual que el BGP -2 y el Router Admin 1, tendrá servicio a internet.

Archivo adjunto 3064

Archivo adjunto 3065

Prueba 2: Anunciar solo un /36 en lugar de un /32

Al cambiar el anuncio solamente al prefijo 2806:40c:6000::/36, solo podriamos usar esa configuración, ya que si queremos utilizar el prefijo 2806:40c:7000::/36 no podemos tener servicio apartir del Router Admin 1.

Paso 1
Prueba de ello podemos cambiar la parte de anunciar el prefijo quedando de la siguiente manera.

Archivo adjunto 3063

Archivo adjunto 3066

Paso 2
Al cambiar esto en el BGP - 2, nuestro BGP - 2 aun tendrá servicio.

Archivo adjunto 3067

Paso 3
Pero nuestro Router Admin 1, teniendo la configuracion del prefijo 2806:40c:7000::/36, ya no tendrá servicio de internet con IPv6

Archivo adjunto 3068

Al igual que el Router Admin 1, nuestra Laptop tampoco tendrá salida a internet con IPv6.

Archivo adjunto 3069

Paso 4
Anunciamos el prefijo 2806:40c:7000::/36 para que podamos usarlo y tengamos servicio a internet en nuestro Router Admin 1, y Laptop. Recordemos que ésto es en el BGP - 2.

Archivo adjunto 3070

Por último verificamos que tengamos salida a internet en nuestro Router Admin 1 y Laptop

Archivo adjunto 3071
Archivo adjunto 3072

09/09/2024, 14:25
josemiguel

Toda la información de los ultimos comentarios se movieron al siguiente Post, incluido un laboratorio con EVE-NG

IPv6 en Mikrotik. Configurar WAN con IP estatica + LAN + BGP Paso a Paso

Equipo	Interface	Direccionamiento	Descripción
Router BGP - 1	SFP	2001:db8:3333:4444:5555:6666:7777:8888/32	IPv6 del carrried
Router BGP - 1	Ether 1	2806:03f7:1004:bbbb:bbbb:bbbb:f0ca:f0ca/112	Este es el gateway para el BGP 2
Router BGP - 2	SFP1	2806:03f7:1004:bbbb:bbbb:bbbb:f0ca:bebe/112	Enlace con carrier para sesion BGP
Router BGP - 2	Ether 8	2806:040c:6001:eeee:eeee:eeee:000a:ffff/112	Este será nuestro gateway para Router Admin 1
Router Admin 1	Ether 1	2806:040c:6001:eeee:eeee:eeee:000a:cccc/112	Enlace con nuestro proveedor
Router Admin 1	Ether 5	2806:040c:6002:cccc:1111:1111:1111:0254/64	IP estatica para el Eth5
Laptop	Ethernet	2806:040c:6002:cccc:7fff:ffff:ffff:ffff/64	IP asignada de automaticamente por el ether5 por el parametro Advertise

Descripción	Direccionamiento	Nota
Prefijo asignado	2806:40c:6000::/36	Subnetear a /48, uno para enlace y otro para clientes
Prefijo usado para nuestro enlance	2806:040c:6001:eeee:eeee:eeee:000a:0/112	Ocupado para nuestro BGP – 2 y Router Admin 1
Prefijo usado para enlace	2806:40c:6001::/48	Subnetear a /112 para hacer enlace con router BGP
Red LAN	2806:40c:6002:cccc::/64	Ocupado para nuestros clientes
Prefijo del carrier para usarlo en la red de clientes	2806:40c:6002::/48	Subnetear a /64 para cada cliente
