IPv6 en Mikrotik. Configurar servidor PPPoE.
Este manual es la continuación del post IPv6 en Mikrotik. Configurar WAN con IP estatica + LAN

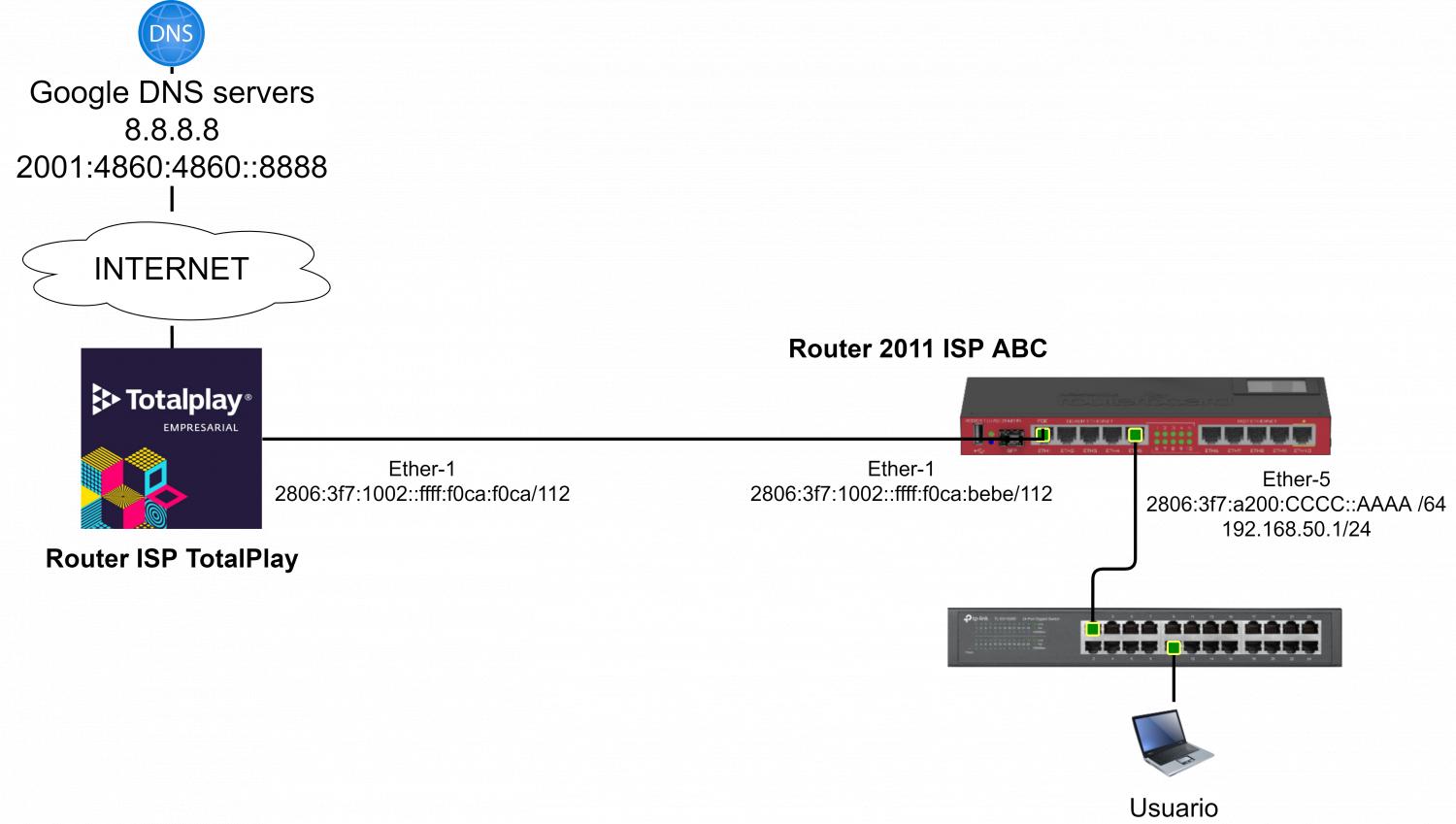

El diagrama al que se pretende llegar es el siguiente:
Archivo adjunto 2495
Las direcciones IP de los equipos son las siguientes:
| EQUIPO |
INTERFACE |
Direción IPv4 - IPv6 |
Descripcion |
| ROUTER ISP ABC |
ETHER-1 |
2806:3F7:1002::FFFF:F0CA:BEBE /112 |
Enlace con nuestro proveedor |
| ROUTER ISP ABC |
ETHER-5 |
2806:3F7:A200:CCCC::AAAA/64
192.168.50.1/24 |
Esta interface va conectada a un switch capa 2 o bridge |
| ROUTER CARRIER TOTAL PLAY |
ETHER-1 |
2806:3F7:1002::FFFF:F0CA:F0CA /112 |
Esta IPv6 va a ser nuestro gateway |
| Laptop Usuario |
Ethernet |
2806:3f7:a200:cccc:3af6:45f1:e117:b58 /64
192.168.50.200 /24 |
Esta IPv6 nos la entrega el Mikrotik |
Los puntos a desarrollar son los siguientes:
- Agregar una IPv4 a nuestra interface LAN
- Agregar un Pool IPv4
- Crear un servidor PPPoE
- Crear un perfil PPPoet
- Crear secrte
- Probar nuestra configuración
1
Agregar una IPv6 a nuestra Interface LAN
Esto lo hicimos en el paso 4.1 del manual anterior
2
Agregar un Pool IPv6
Esto lo hicimos en el paso 3.1 del manual anterior
3

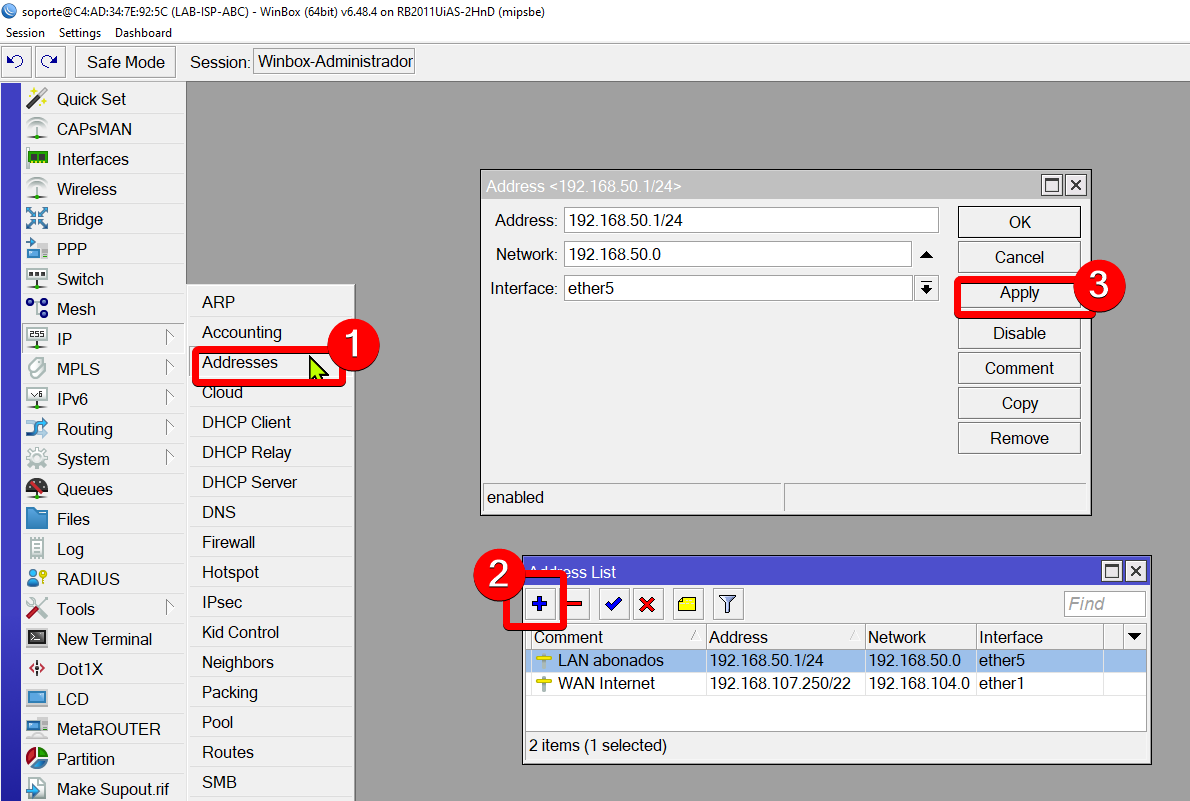

Agregar una IPv4 a nuestra interface LAN
Código:
/ip addressadd address=192.168.50.1/24 comment="LAN abonados" interface=ether5 network=192.168.50.0
Archivo adjunto 2482
4

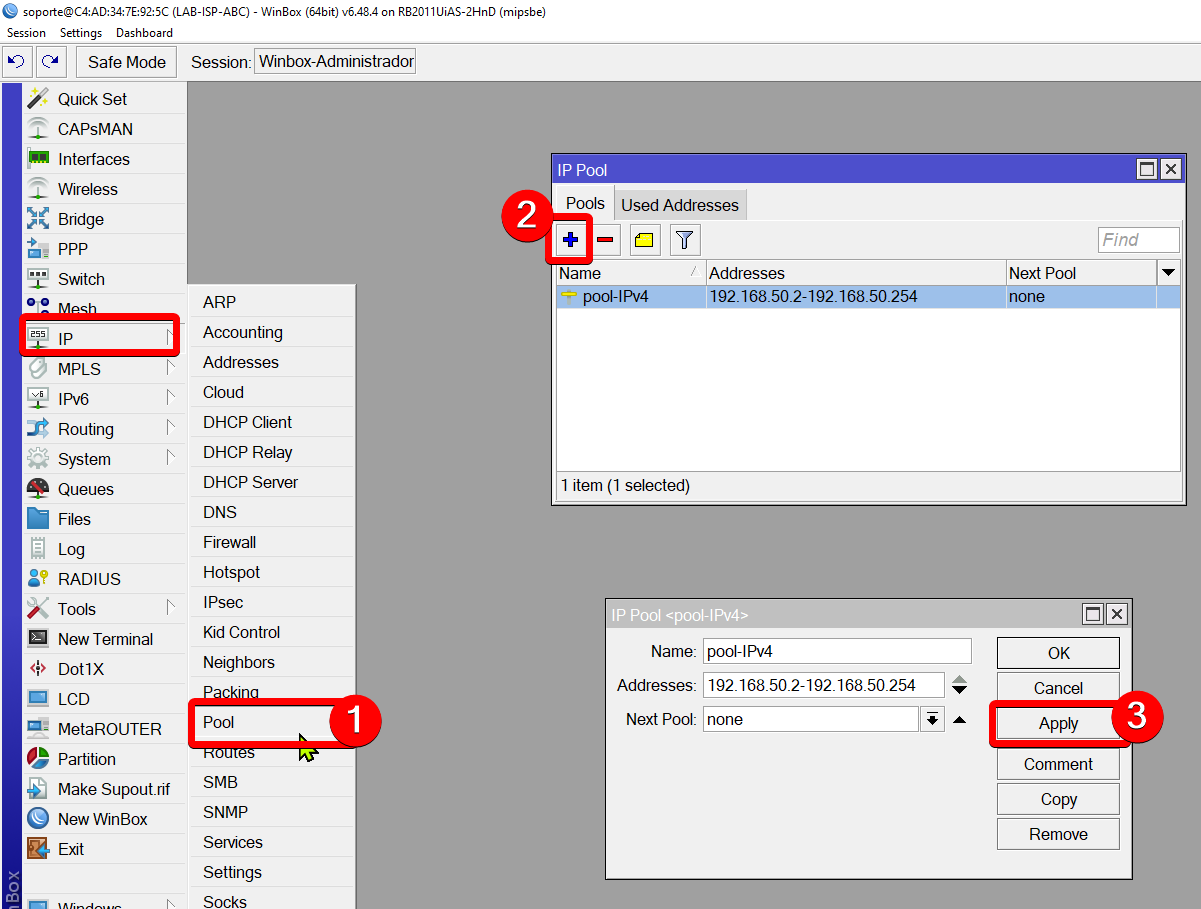

Agregar un Pool IPv4
Código:
/ip pool
add name=pool-IPv4 ranges=192.168.50.2-192.168.50.254
Archivo adjunto 2483
5

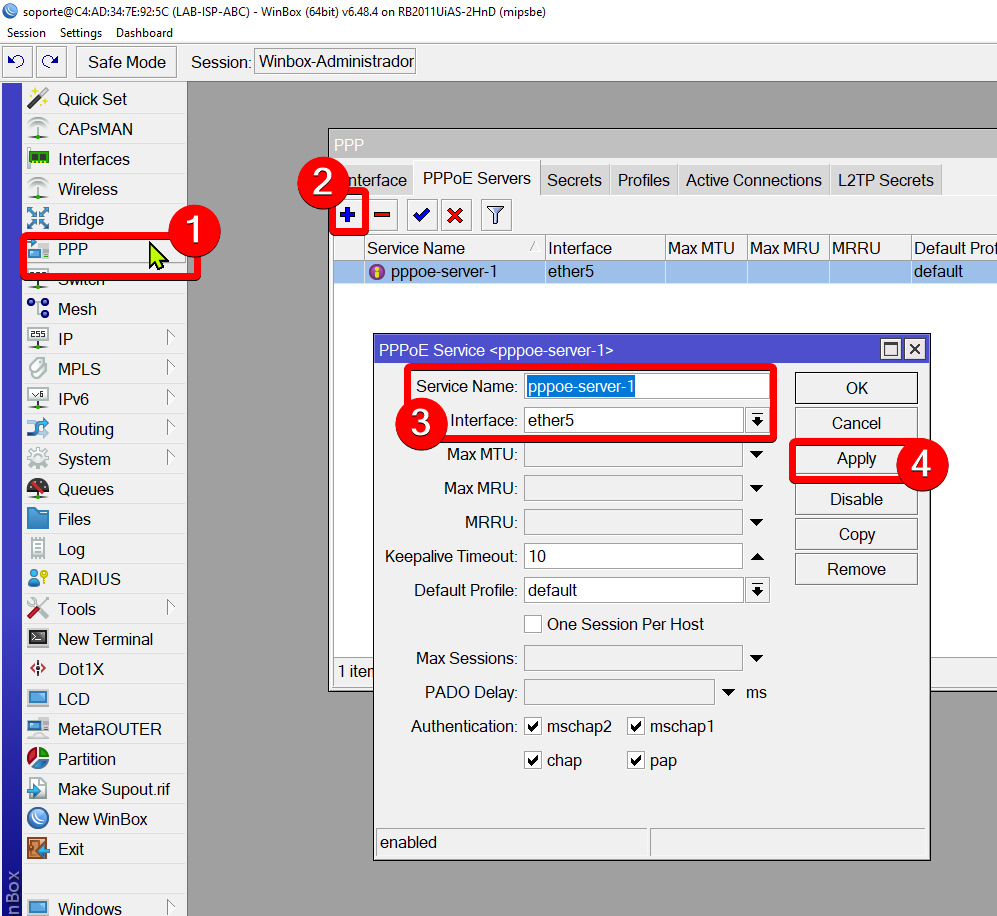

Crear un servidor PPPoE
Código:
/interface pppoe-server server
add disabled=no interface=ether5 service-name=pppoe-server-1
Archivo adjunto 2484
6

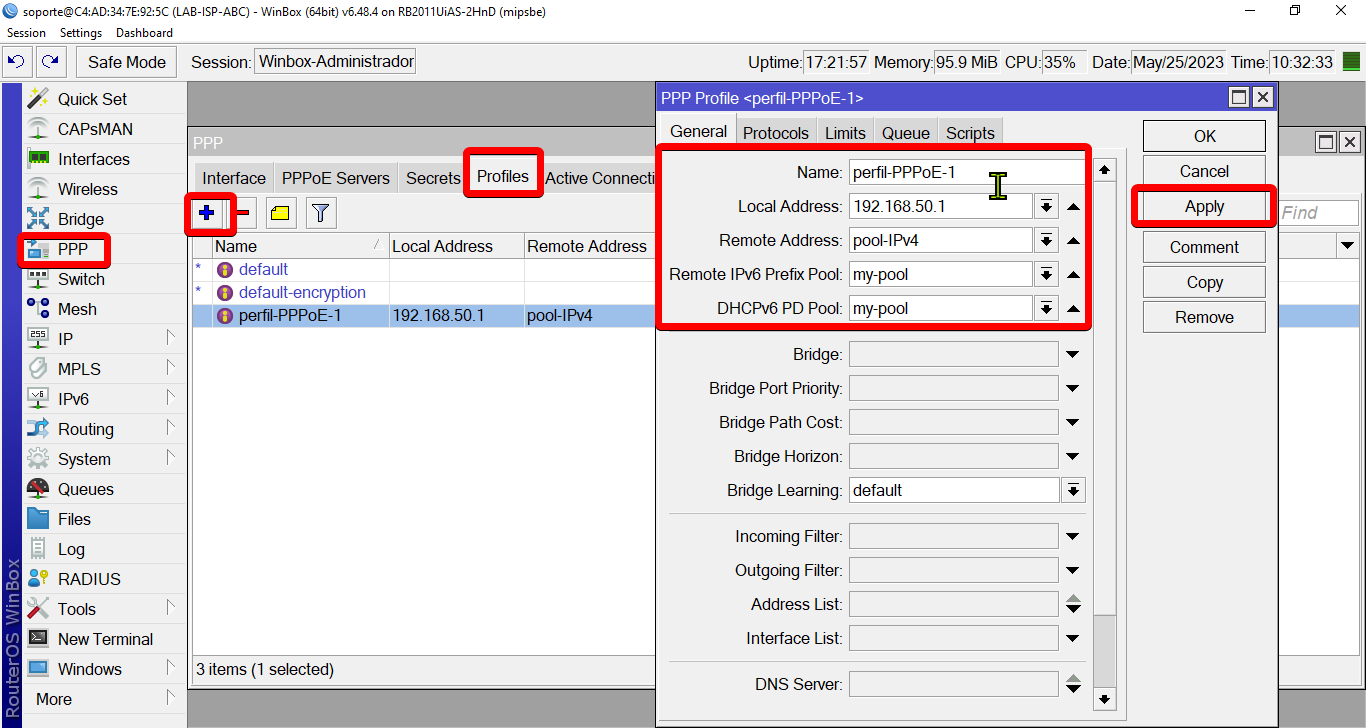

Crear un perfil PPPoE
Código:
/ppp profile
add dhcpv6-pd-pool=my-pool local-address=192.168.50.1 name=perfil-PPPoE-1 remote-address=pool-IPv4 remote-ipv6-prefix-pool=my-pool
Archivo adjunto 2485
7

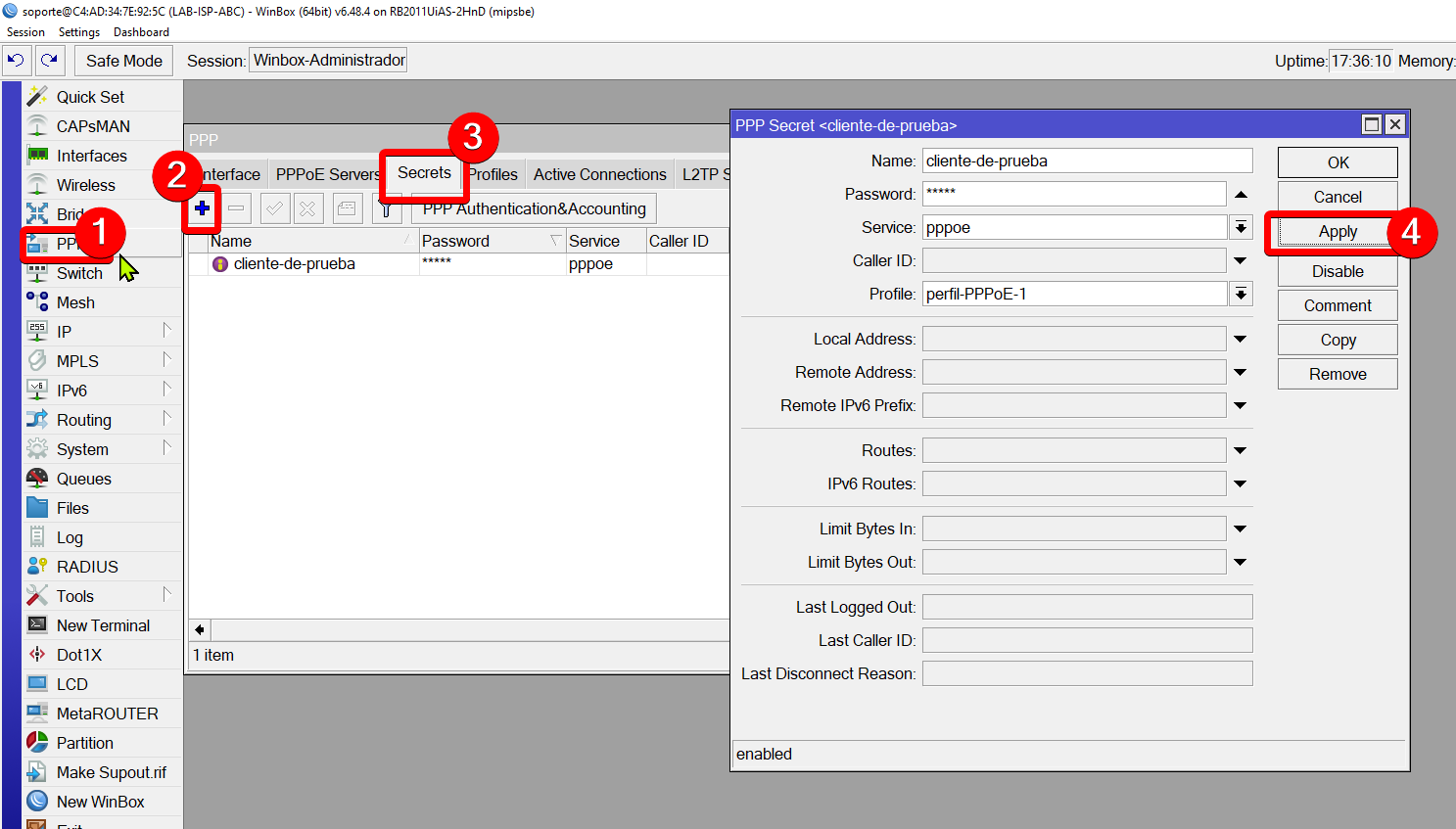

Crear secret
Código:
/ppp secret
add name=cliente-de-prueba password=12345 profile=perfil-PPPoE-1 service=pppoe
Archivo adjunto 2486
8

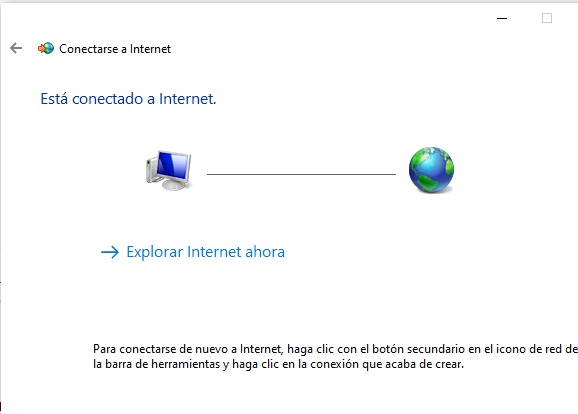

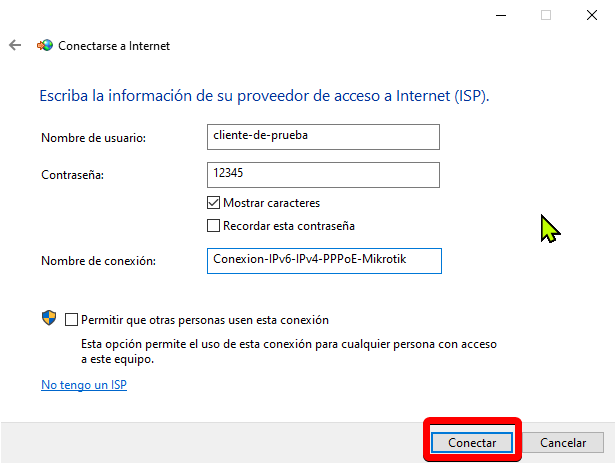

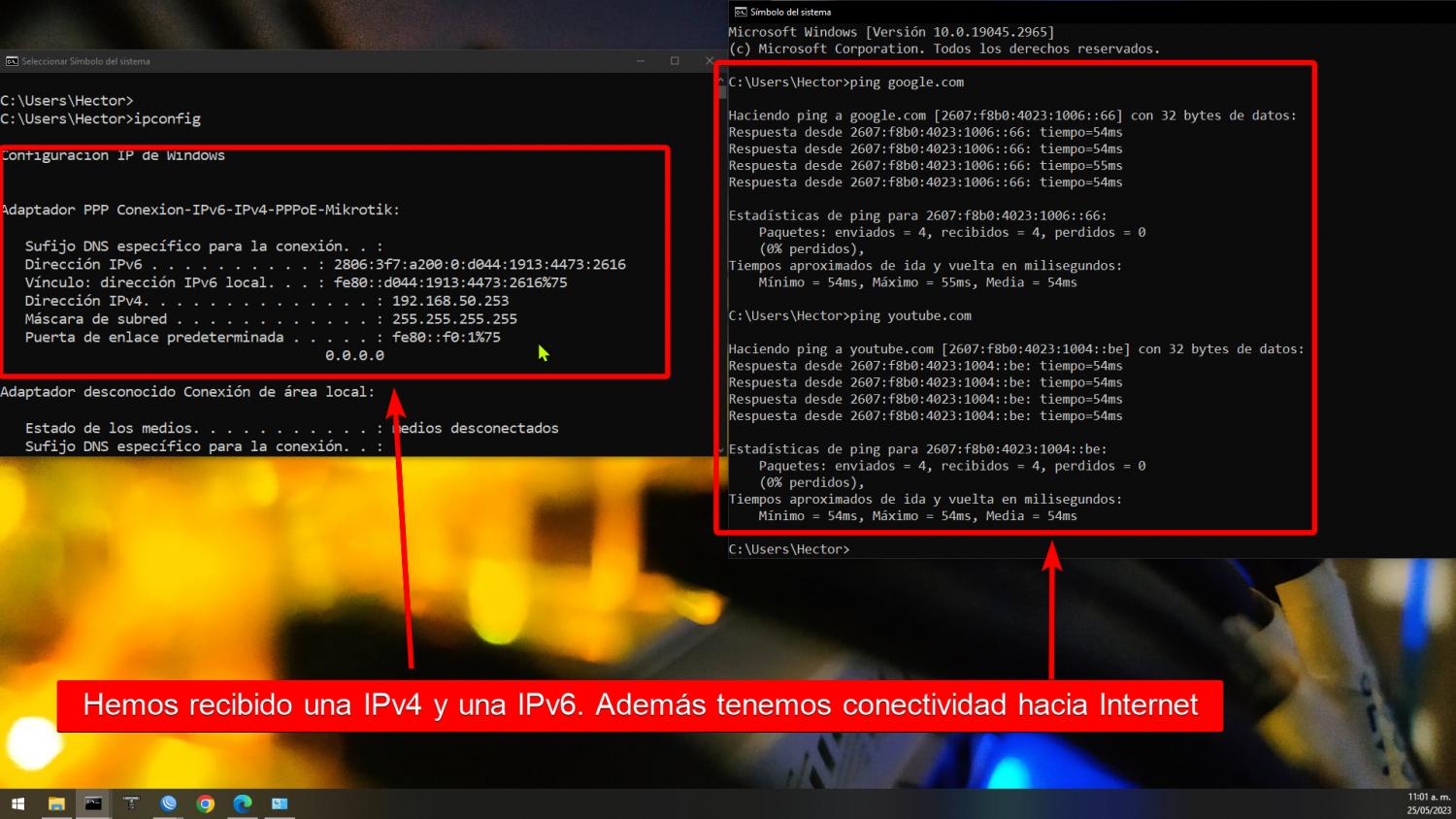

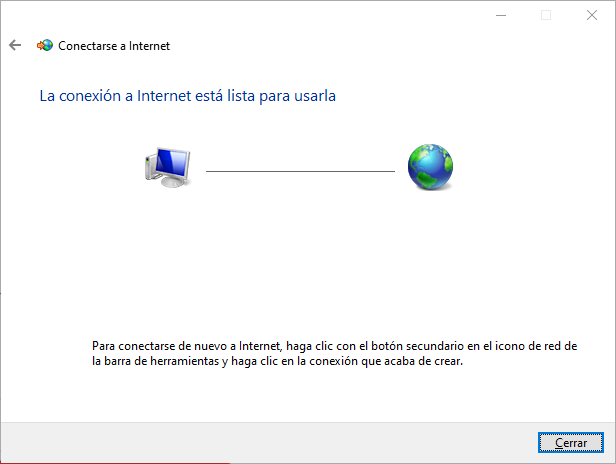

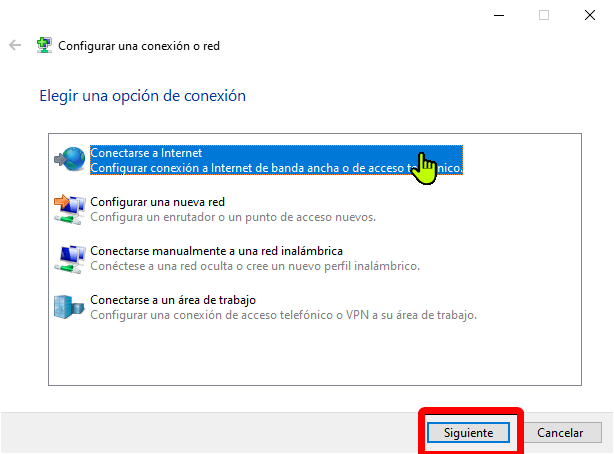

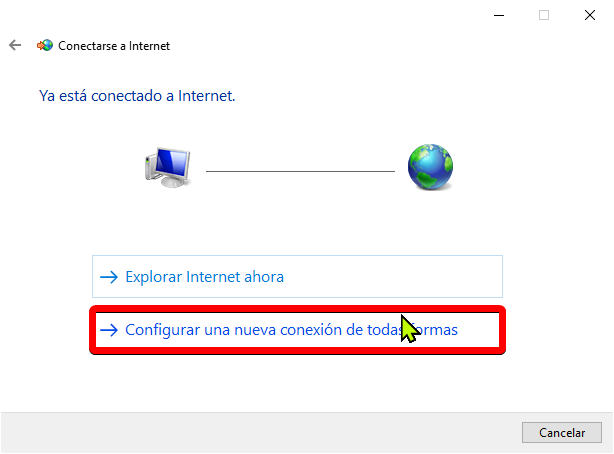

Probar nuestra configuración

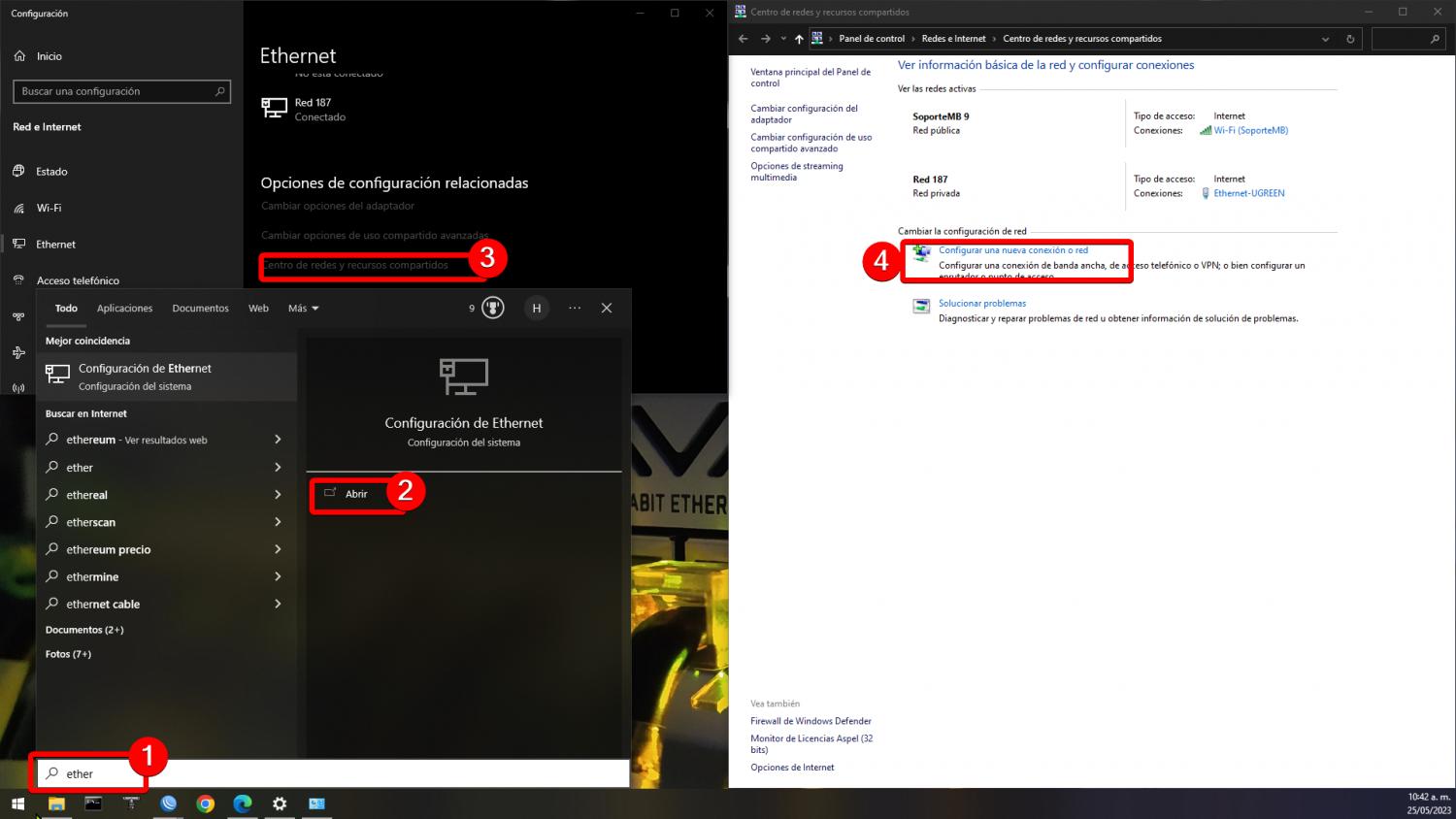

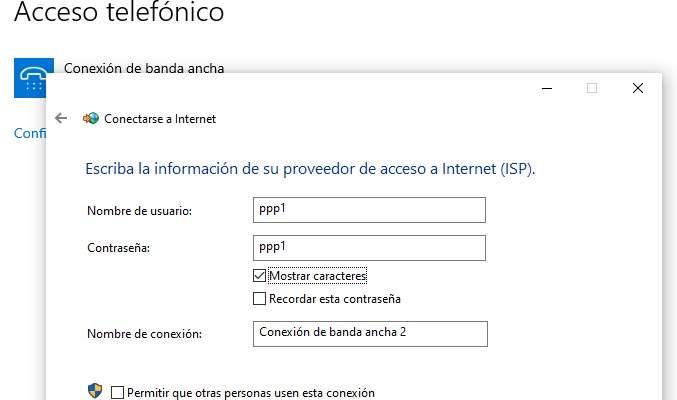

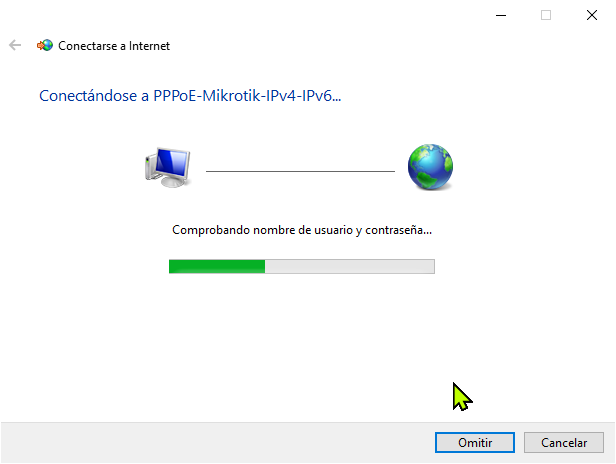

Para realizar esto necesitamos configurar nuestra computadora con Windows y así esta se pueda autenticar con el usuario y contraseña que hemos creado en el Mikrotik.
Además nos debe de entrega una IPv4 del pool 192.168.50.0/24 y una IPv6 con prefijo 2806:3F7:A200:CCC::/64.

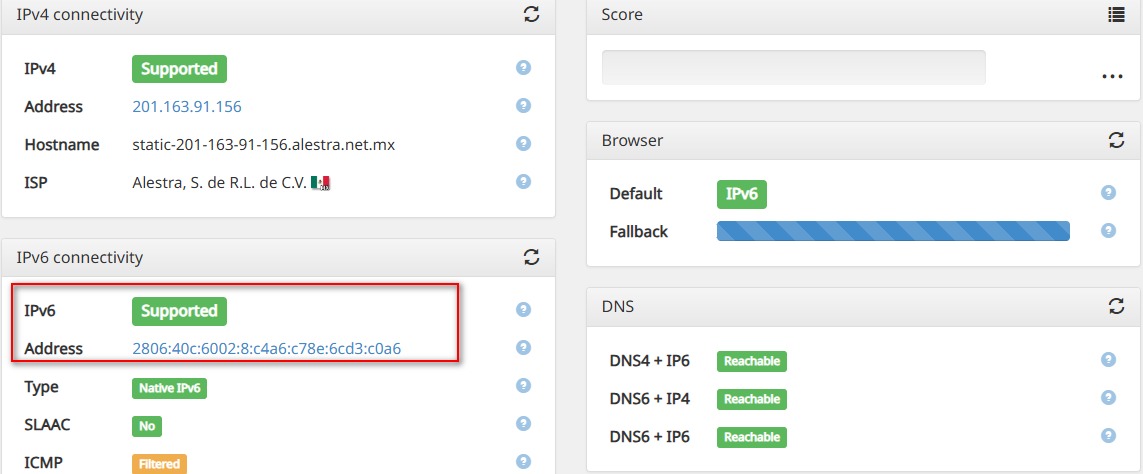

Por supuesto debemos salir a Internet con IPv6.
8.1
Archivo adjunto 2487
8.2
Archivo adjunto 2488
8.3
Archivo adjunto 2489
8.4
Archivo adjunto 2492
8.5
Archivo adjunto 2493
8.6
Archivo adjunto 2494
8.7
Archivo adjunto 2491
Nota
Una laptop con Windows es un host.
Esto quiere decir que solo va a requerir una IPv6. Windows solo va a tomar unas pocas direcciones IPv6 sueltas.
Si nosotros conectamos un router o un firewall estos equipos si van a tomar un prefijo /64 completo.
