BGP. Realizar peering eBGP usando Arista.

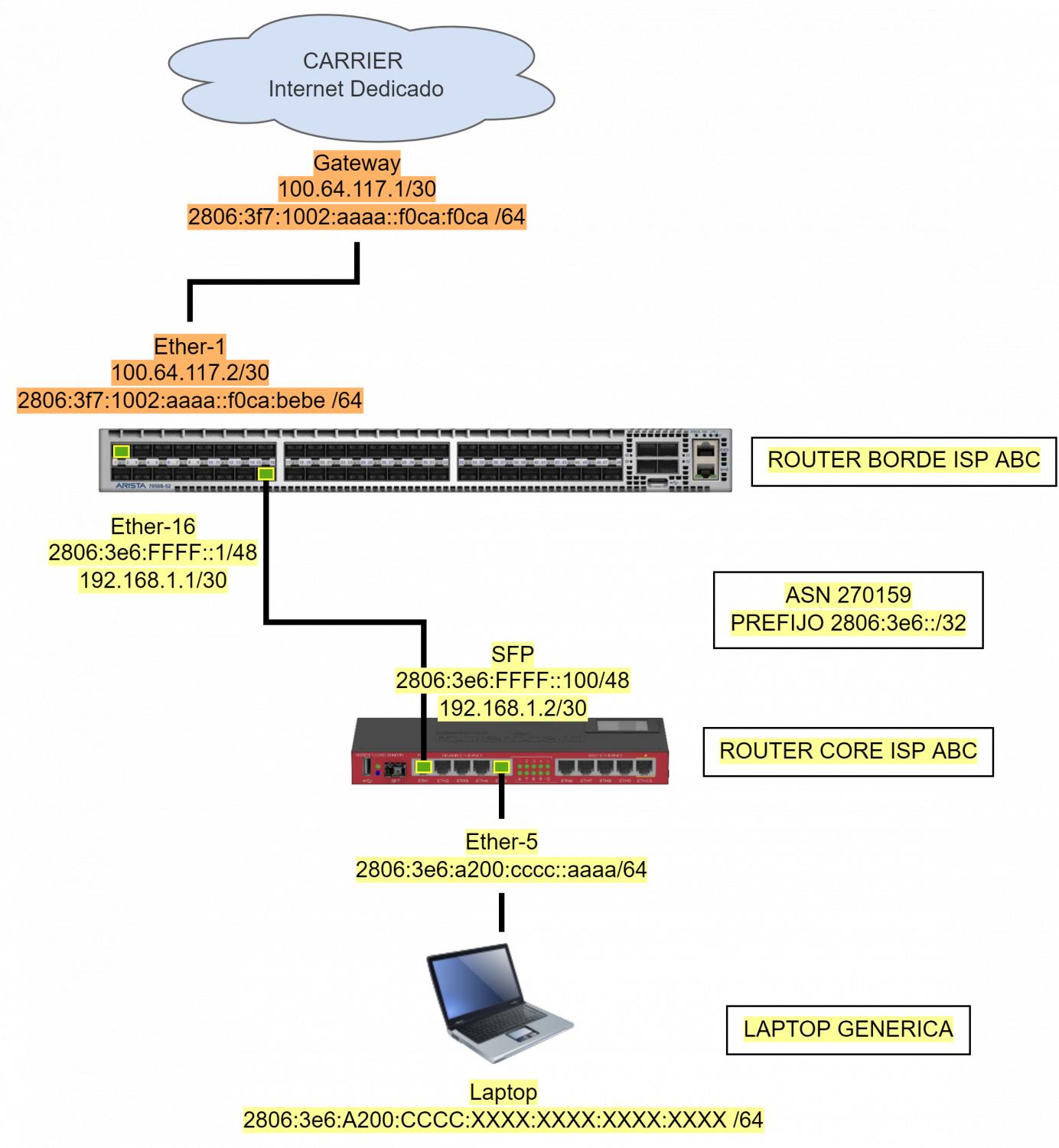

DIAGRAMA

Archivo adjunto 2630

Descripción

Este manual se basa del anterior BGP. Realizar peering eBGP usando Mikrotik. Te sugiero leerlo primero para entender este.

Consideraciones:

La diferencia entre este manual y el anterior (BGP. Realizar peering eBGP usando Mikrotik.) es que ahora el router de core usará el puerto SFP para conectarse al switch Arista. Todo lo demás permanece exactamente igual.

1
1 Entrar al modo de configuración

enable conf t

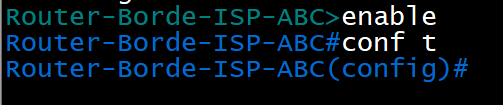

Debes ver algo similar a esto. Es importante notar que el (config)# nos indica que podemos configurar el equipo. No podremos hacer ningún cambio a menos que estemos en este modo.

Archivo adjunto 2626

2 Habilitar el enrutamiento IPv6
!

ipv6 unicast-routing

!
3 Configurar direccionamiento en router de Borde
 !

interface Ethernet1

   description Enlace-CARRIER

   no switchport

   ipv6 enable

   ipv6 address 2806:3f7:1002:aaaa::f0ca:bebe/64

!

interface Ethernet16

   description Enlace-Sucursal-1

   no switchport

ipv6 enable

   ipv6 address 2806:3e6:ffff::1/48
4 Configurar rutas en router de Borde
!

ipv6 route 2806:3e6:a200:cccc::/64 2806:3e6:ffff::100

ipv6 route 2806:3e6::/32 null0

!
5 Configurar BGP
!

router bgp 270159

   router-id 10.10.2.255

   neighbor 2806:3f7:1002:aaaa::f0ca:f0ca remote-as 270200

   !

   address-family ipv6

      neighbor 2806:3f7:1002:aaaa::f0ca:f0ca activate

      network 2806:3e6::/32

!
6 Verificar la conexión

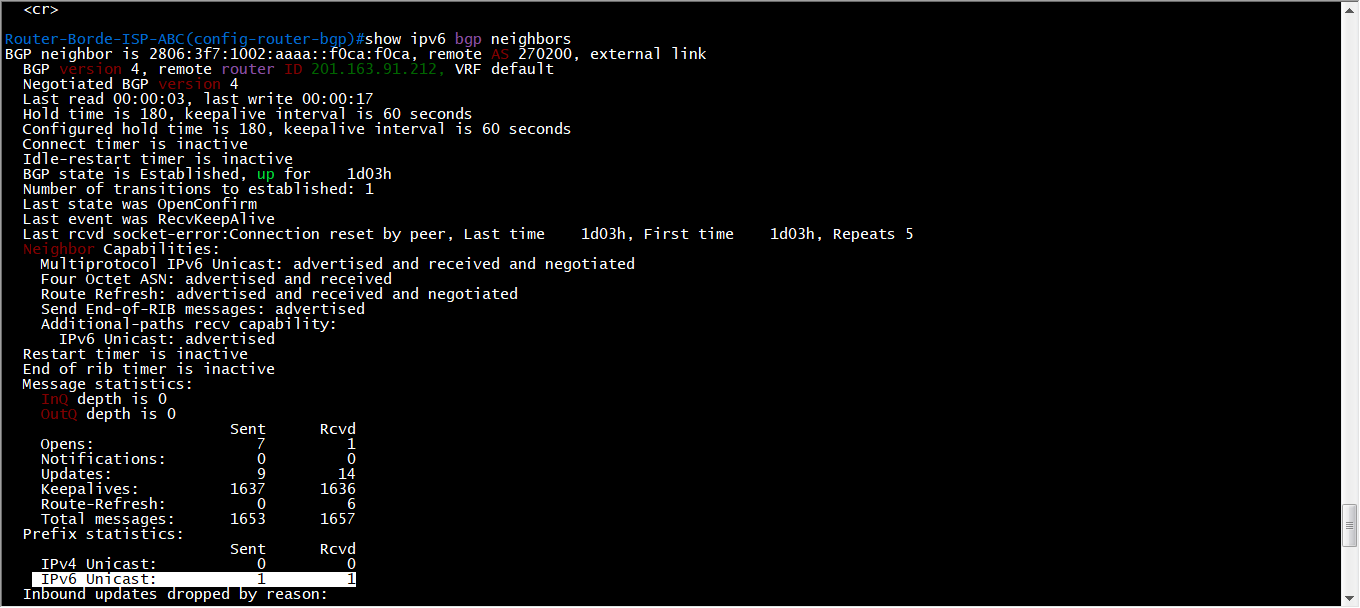

En esta salida lo que podemos apreciar es si nuestra sesión BGP se ha establecido y cuántas rutas nos está enviando nuestro carrier,
!

show ipv6 bgp neighbors

 !
Archivo adjunto 2627

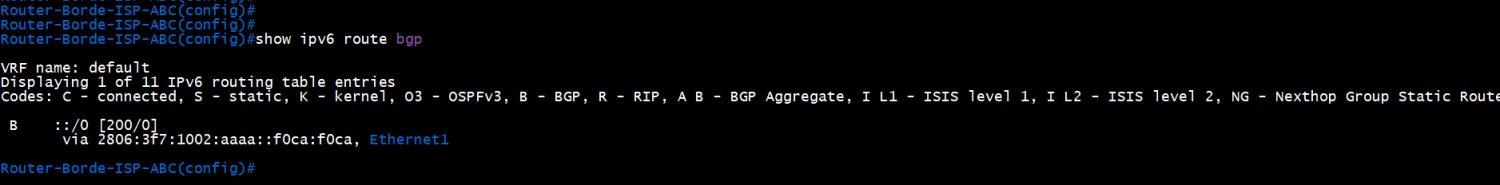

7 Comprobar ruta por defecto
!

show ipv6 route bgp

!
Archivo adjunto 2628

8 Comprobar salida a Internet

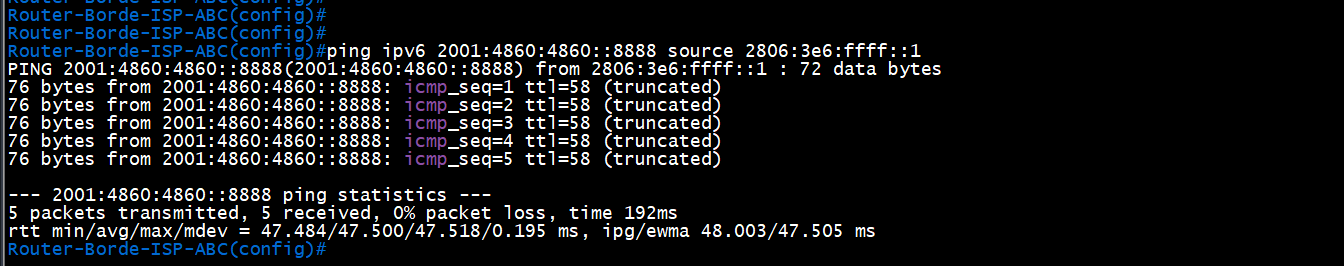

Usando una IPv6 de nuestro ASN haremos un ping a los DNS de google:
ping ipv6 2001:4860:4860::8888 source 2806:3e6:ffff::1
Archivo adjunto 2629

8 Configurar direccionamiento del router de Core

Los pasos son iguales a los del anterior. Solo cambia la Interface donde se conecta el Core con el Borde (Arista). Ya no será el puerto Ether-1. Ahora se usa el puerto SFP.
