BGP. Realizar peering eBGP usando Huawei.

Diagrama


Archivo adjunto 2636

Consideraciones:

Este manual se basa en uno anterior hecho con Mikrotik.
Es necesario que lo veas para que entiendas lo que haremos aquí. El manual lo puedes consultar desde este enlace.
La principal diferencia esta en que nuestro router de Borde es en realidad una OLT GPON.
En esta ocasión usaremos VLANs.
Usaremos la VLAN 888 para comunicar el router de Borde con el router del Carrier.
Usaremos la VLAN 885 para comunicar el router de Borde con el router de Core.

1 Crear VLANs en router de Borde

#

 vlan 885 smart

 vlan 888 smart

#

2 Configurar direccionamiento en router de Borde

#

interface Vlanif885

ipv6 enable

 ipv6 address 2806:3E6:FFFF::1/48

 ipv6 address auto link-local

#

interface Vlanif888

 ipv6 enable

ipv6 address 2806:3F7:1002:AAAA::F0CA:BEBE/64

 ipv6 address auto link-local

#

3 Configurar rutas en el router de Borde

#

ipv6 route-static 2806:3E6:: 32 NULL0

ipv6 route-static 2806:3e6:a200:cccc:: 64 2806:3e6:ffff::100

#

4 Configurar BGP

#

bgp 270159

 peer 2806:3F7:1002:AAAA::F0CA:F0CA as-number 270200

 peer 2806:3F7:1002:AAAA::F0CA:F0CA description "CARRIER-DEDICADO"

 ipv6-family unicast

  undo synchronization

  network 2806:3E6:: 32

  peer 2806:3F7:1002:AAAA::F0CA:F0CA enable

#

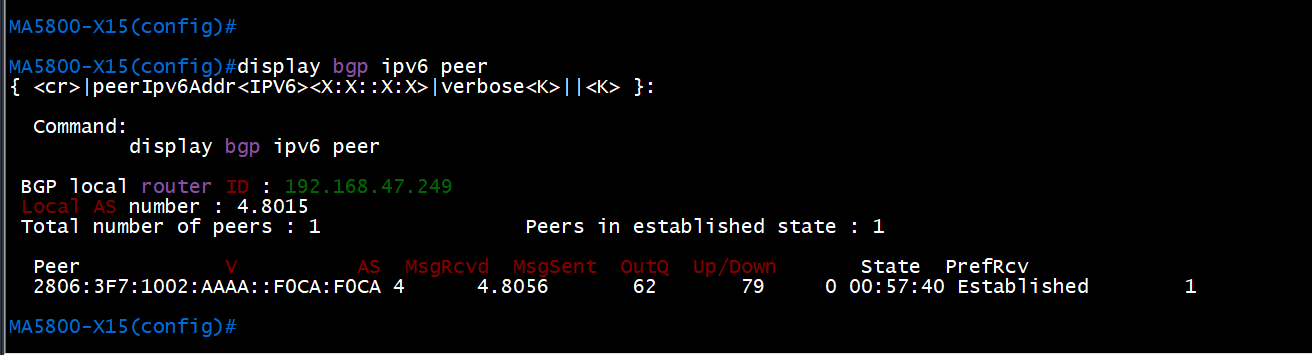

5 Verificar conexión

Usamos el comando:

display bgp ipv6 peer

Archivo adjunto 2634

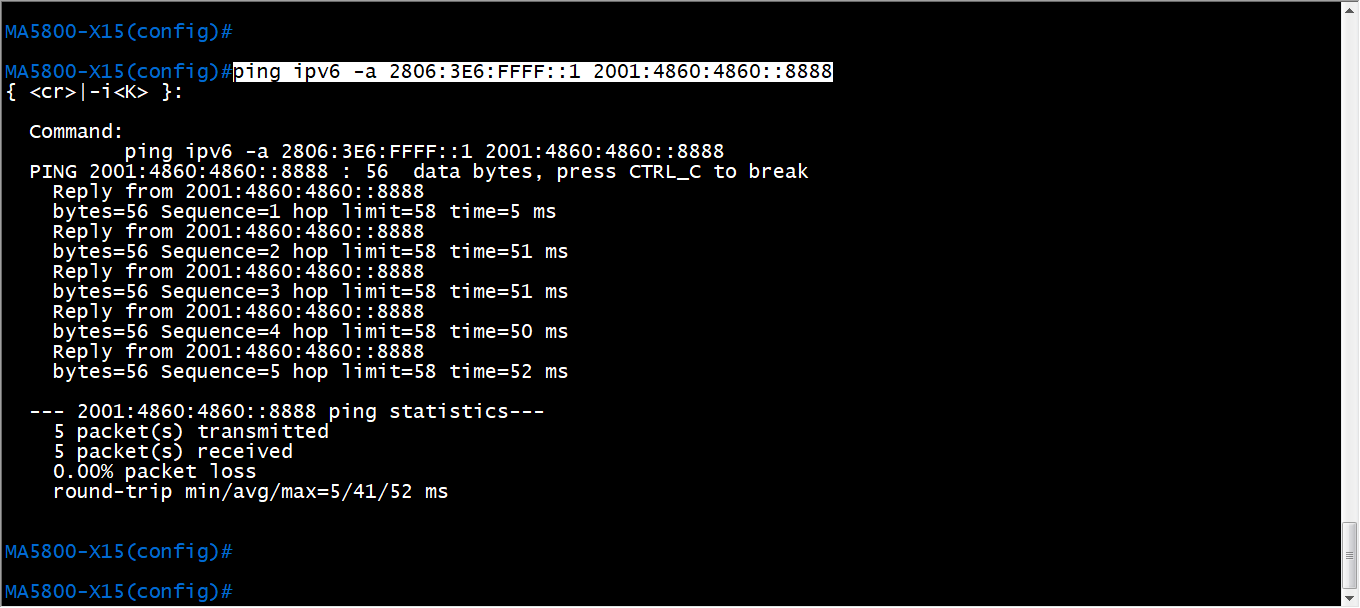

6 Verificar salida a Internet

Probamos que tengamos internet usando una IPv6 de nuestro propio ASN usando

ping ipv6 -a 2806:3E6:FFFF::1 2001:4860:4860::8888

Archivo adjunto 2635

7 Configurar router de Core

Estos pasos son idénticos al manual de Mikrotik. La única diferencia es que tenemos que crear una VLAN y asignarla al puerto SFP. La dirección IPv6 que antes se configuraba en la interface física SFP ahora se asigna a la VLAN 885.
Continuar a partir del paso 7.

OPCIONAL



Podemos crear filtros para garantizar que nuestro carrier solo nos anunciará la ruta por defecto y que nosotros solo anunciaremos el nuestro.



1 Crear los prefix-list

#

ip ipv6-prefix "Mi-Prefijo-IPv6" index 10 permit 2806:3E6:: 32

ip ipv6-prefix "Ruta-Default-IPv6" index 10 permit :: 0

#

2 Crear route-policy

#

route-policy "IN-eBGP-peer-Carrier" permit node 10

 if-match ipv6 address prefix-list "Ruta-Default-IPv6"

#

route-policy "OUT-eBGP-peer-Carrier" permit node 10

 if-match ipv6 address prefix-list "Mi-Prefijo-IPv6"

#

3 Asociar los route-policy al peer BGP

#

bgp 270159

 ipv6-family unicast

  peer 2806:3F7:1002:AAAA::F0CA:F0CA route-policy "IN-eBGP-peer-Carrier" import

  peer 2806:3F7:1002:AAAA::F0CA:F0CA route-policy "OUT-eBGP-peer-Carrier" export

#
