¿Cómo configurar HSGQ utilizando método Manual?

Configuración Inicial

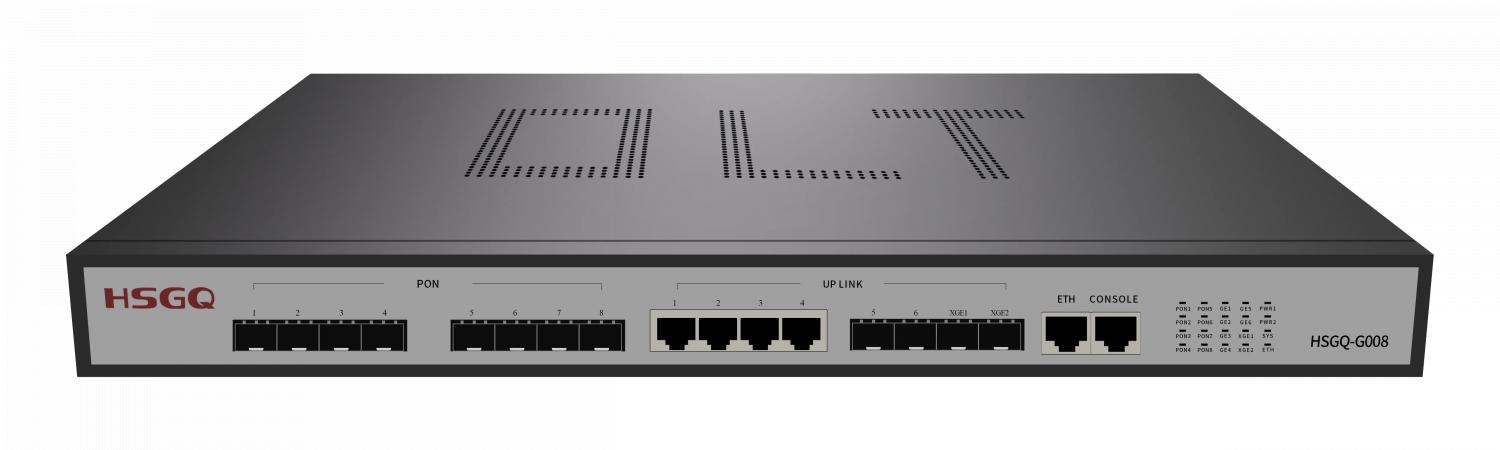

Estas configuraciones se realizaron utilizando OLTs con las siguientes características:

HSGQ

Archivo adjunto 2638

Características:
OLT HSGQ-G008
Software Version V1.1.10
Hardware version V2.0

Accesos IP Default:
192.168.100.1

User & Password:
user: root
pass: admin

Una vez hecho lo anterior probamos dando ping a 192.168.100.1.

Ingresara a la OLT utilizando la Interfaz Web

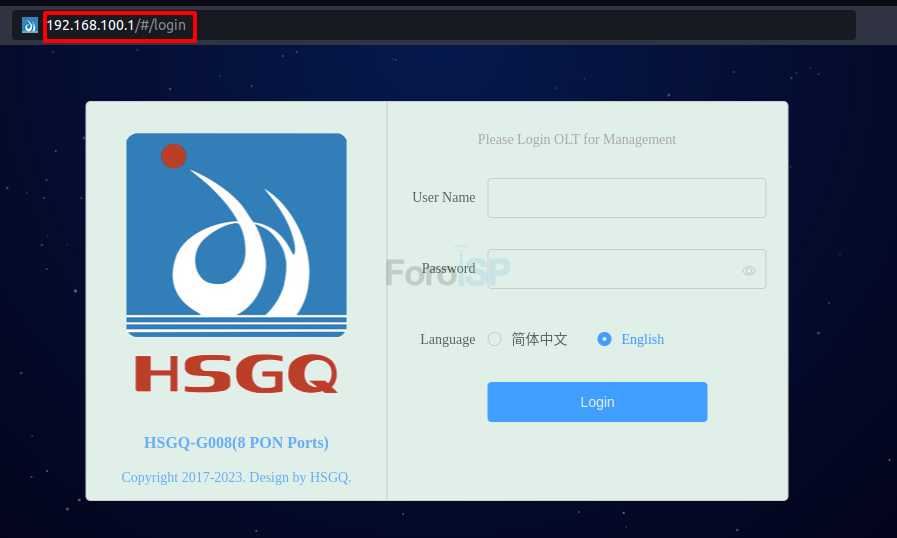

Archivo adjunto 2639

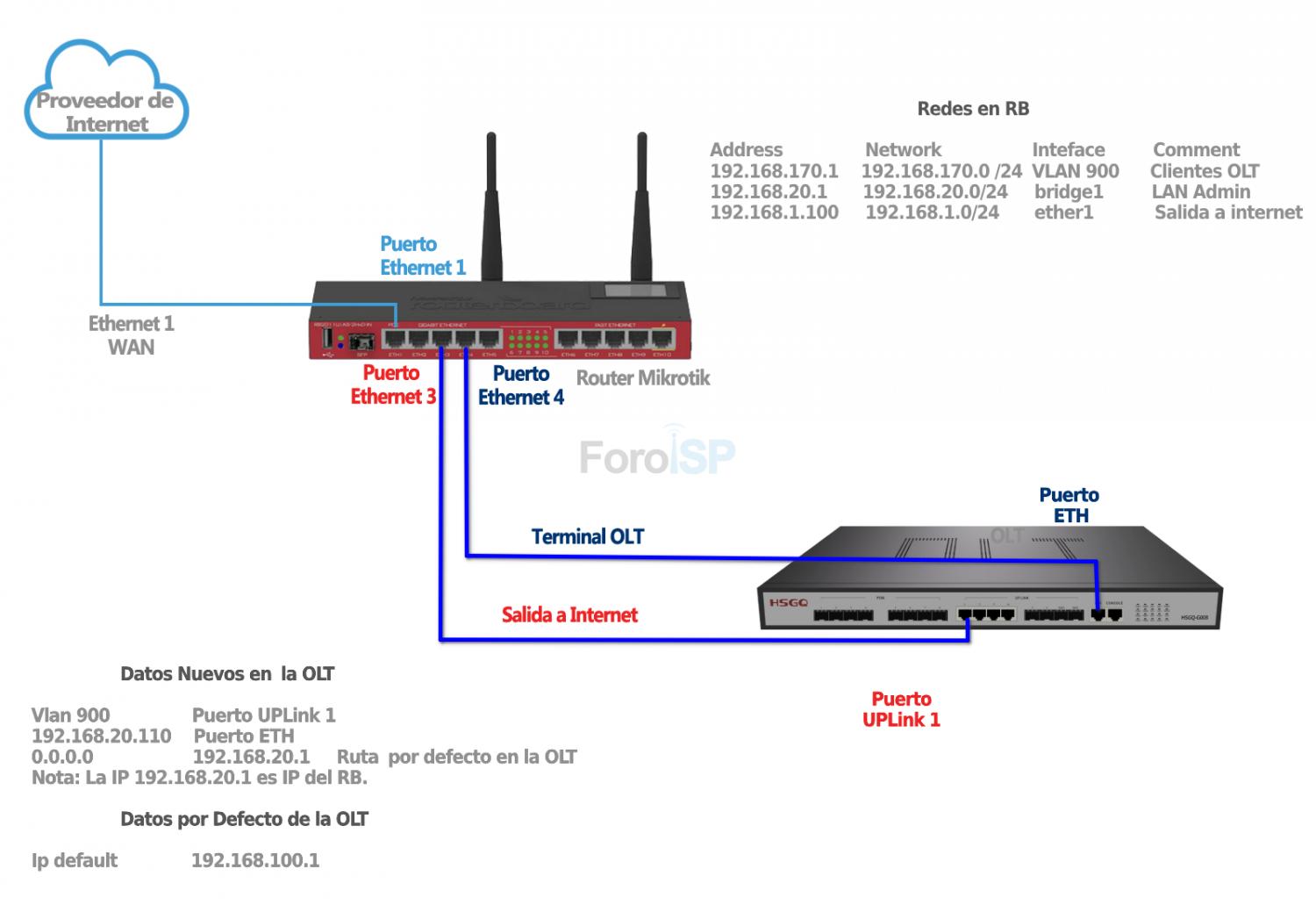

El siguiente diagrama presenta la conexión física a seguir cuando no contamos con fibra óptica para hacer una conexión SFP

Archivo adjunto 2640

Asignar IP de administración a OLT

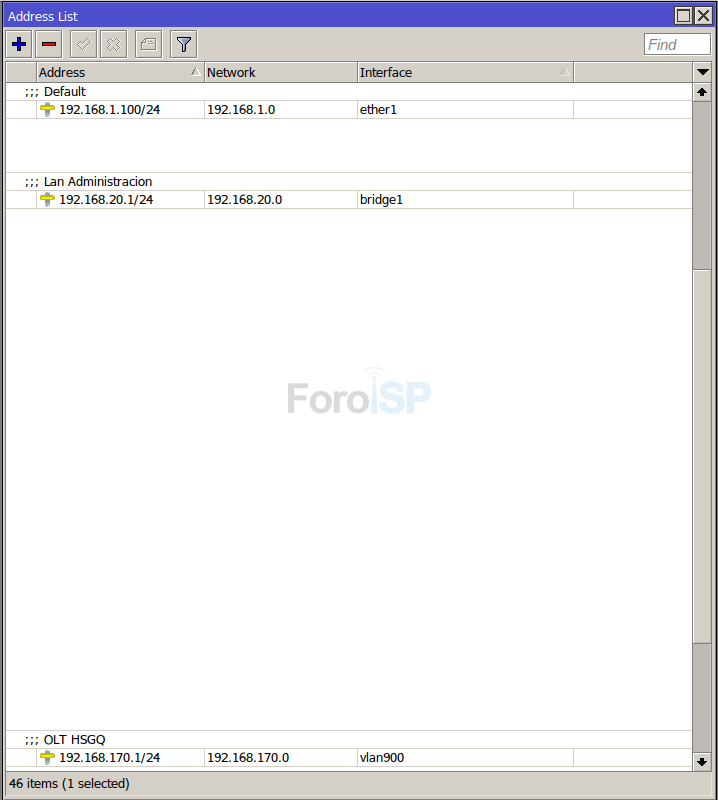

Debemos tener agregadas nuestro Vlan, LAN De Administración y LAN de Segmento de Clientes en nuestro Router.

Archivo adjunto 2641

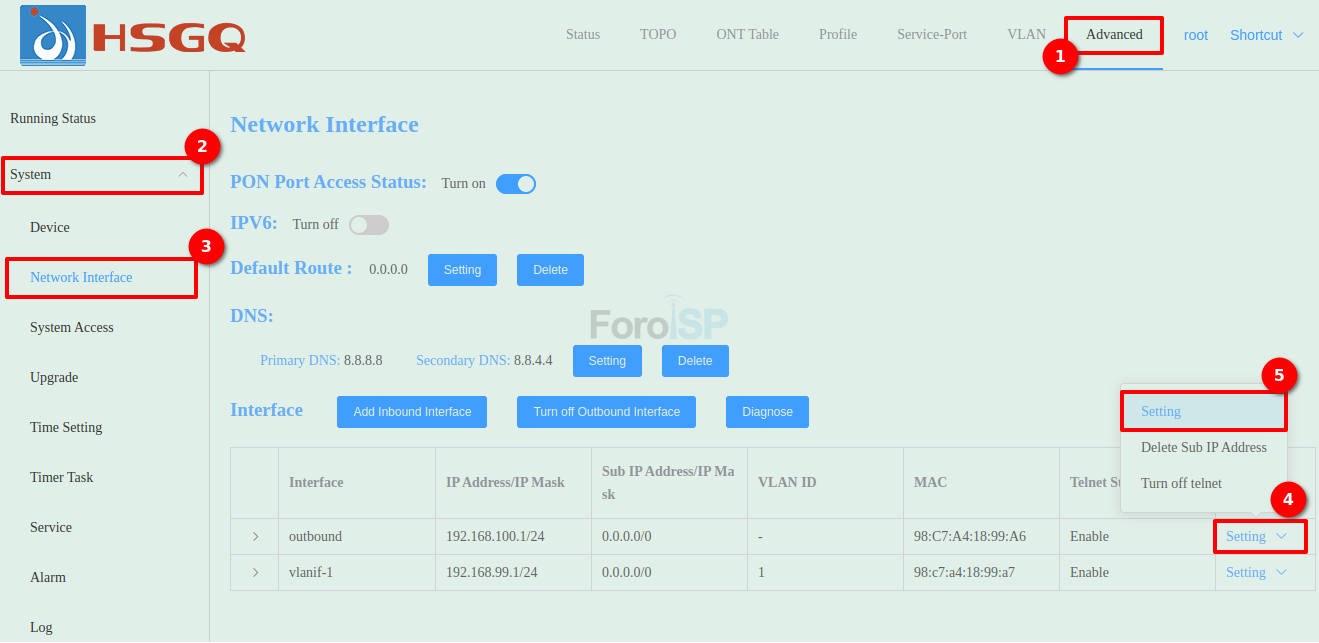

Utilizaremos la ip 192.168.20.110, esto permitirá acceder a la interfaz utilizando la Ip de administración y ya no la Ip por default. Colóquese en:

Advanced | System | Network Interface

Y dé click en "Setting"

Archivo adjunto 2642

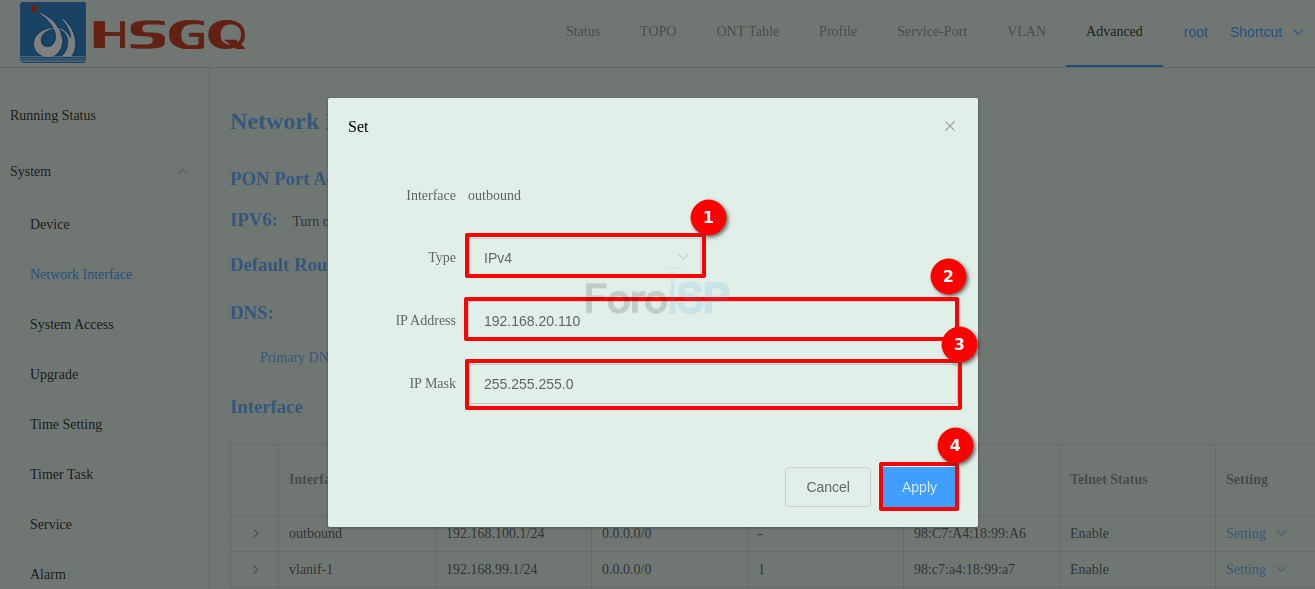

Y, modifique los datos correspondientes

Archivo adjunto 2643

Para autorizar Onus de forma manual siga los siguientes pasos (Este manual es solo un ejemplo para ello). Una vez que tengamos conectadas los equipos al puerto PON correspondiente, realizaremos lo siguiente:

1. Verificar el modo de autorización
2. Crear VLAN
3. Configuración Automática de Service Port
4. Configurar DBA Profile
5. Configurar Line Profile
6. Configurar Service Profile
7. Autorizar la ONU

1 Cambiar el modo de autorización

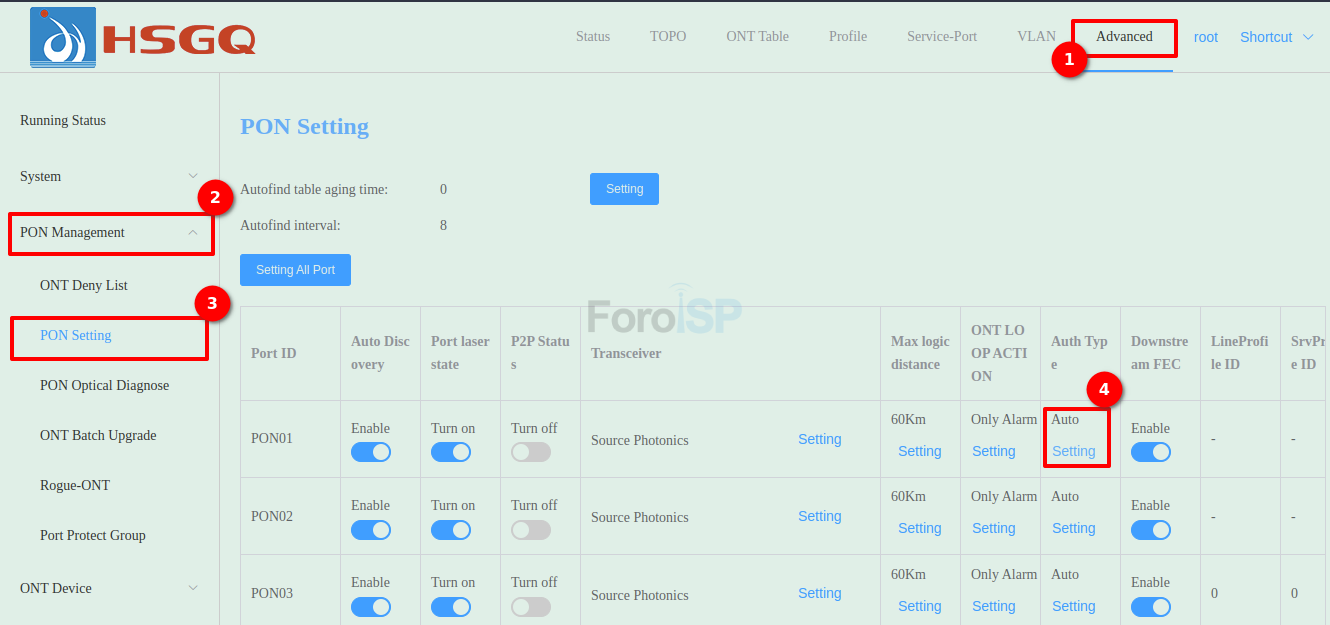

Una vez haya iniciado sesión en la OLT, usualmente el modo de autorización está de forma "Auto" y la función Auto Discovery se encuentra "Enable", vamos a editar esta información para el puerto PON correspondiente, en este caso usaremos el 1. Colóquese en:

Advanced | PON Managemet | PON Setting

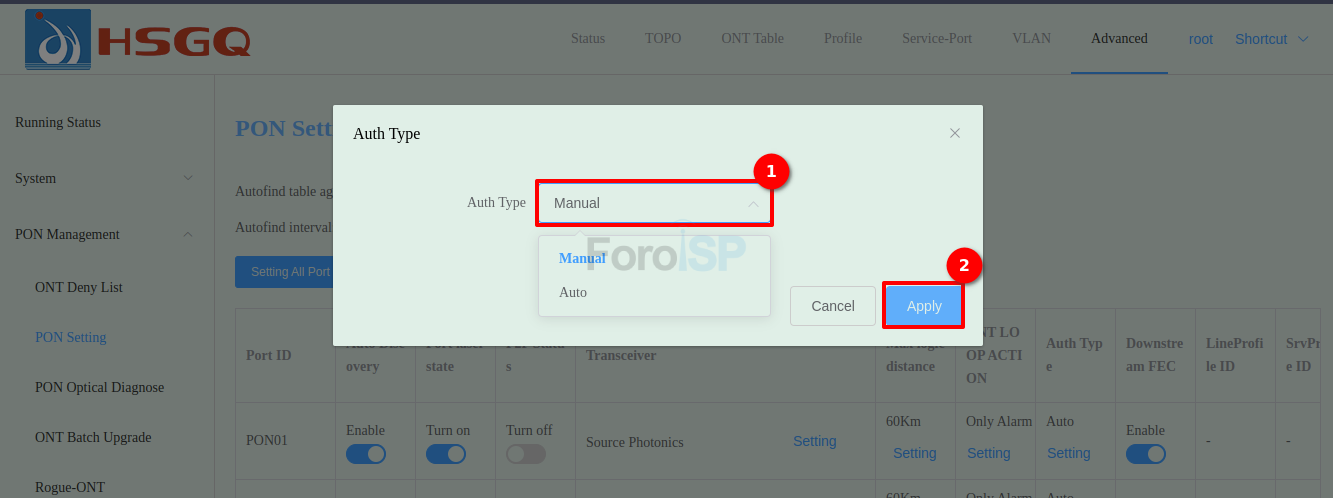

Archivo adjunto 2644

Archivo adjunto 2645

2 Crear VLAN

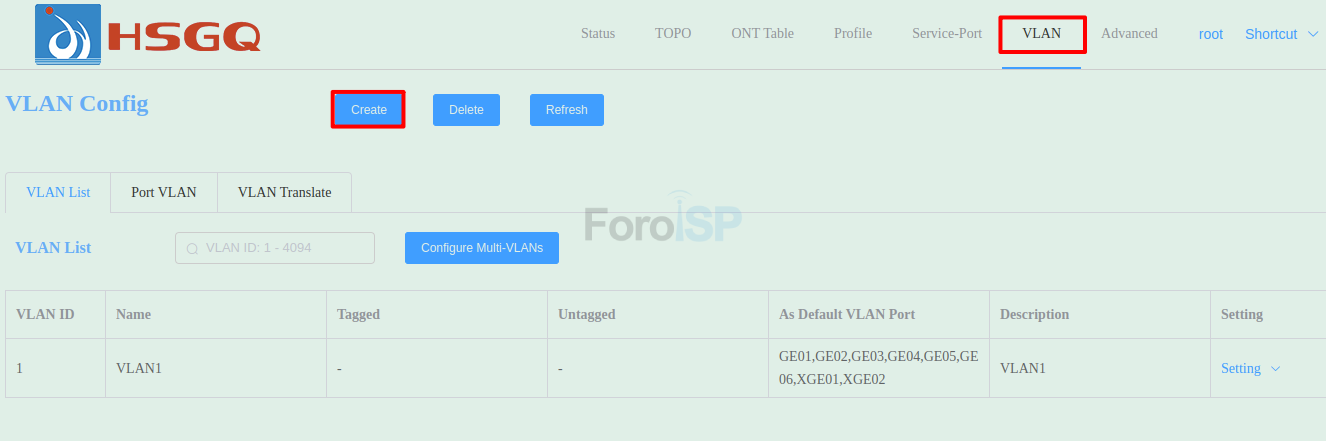

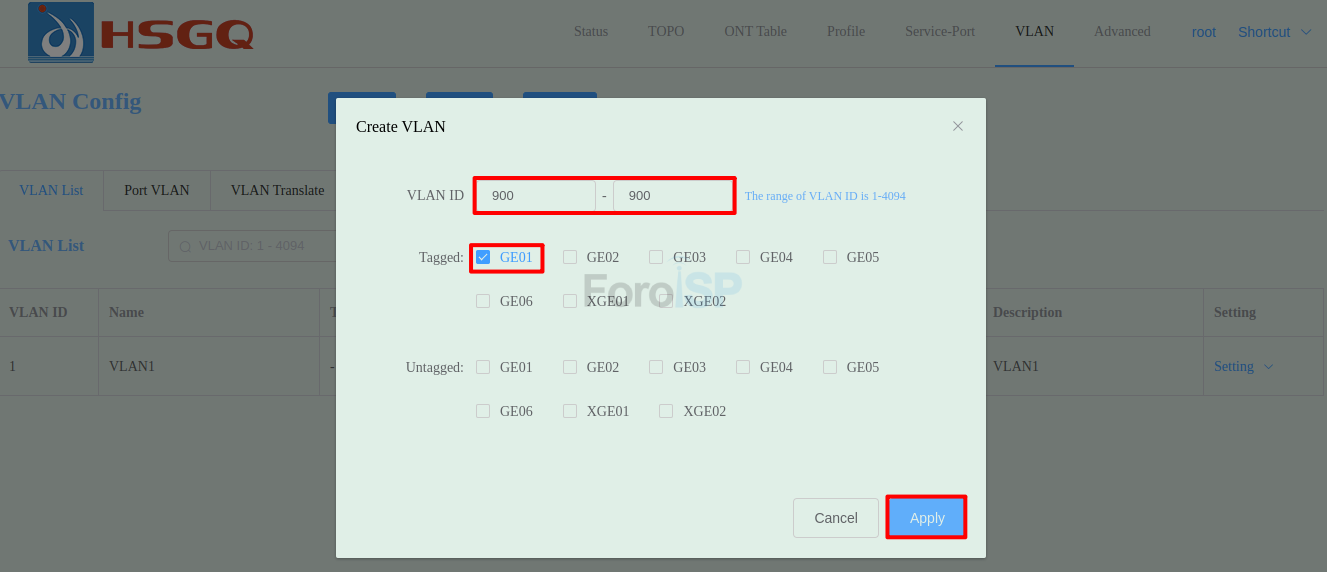

Creamos la VLAN correspondiente y darle tag al puerto correspondiente, en este ejemplo crearemos la VLAN 900 y daremos tag al puerto 1​, colóquese en:

VLAN | VLAN List

Archivo adjunto 2654

Archivo adjunto 2655

3 Configuración Automática de Service Port

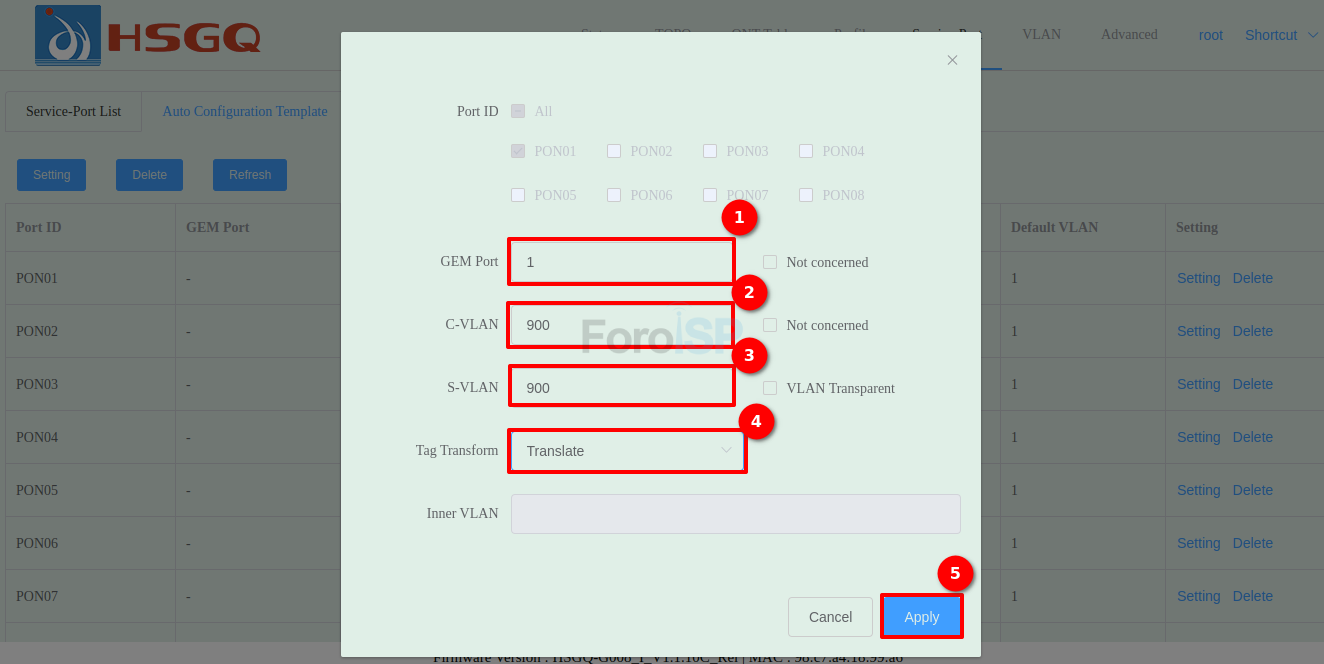

Como siguiente paso cree la configuración de Service Port Auto donde agregara la VLAN recién creada a las columnas C-VLAN y S-VLAN. Esto se hace porque la OLT agrega automáticamente un Service Port a cualquier ONU al momento de autorizarla, si desea modificar la información de ese Service Port, entonces colóquese en:

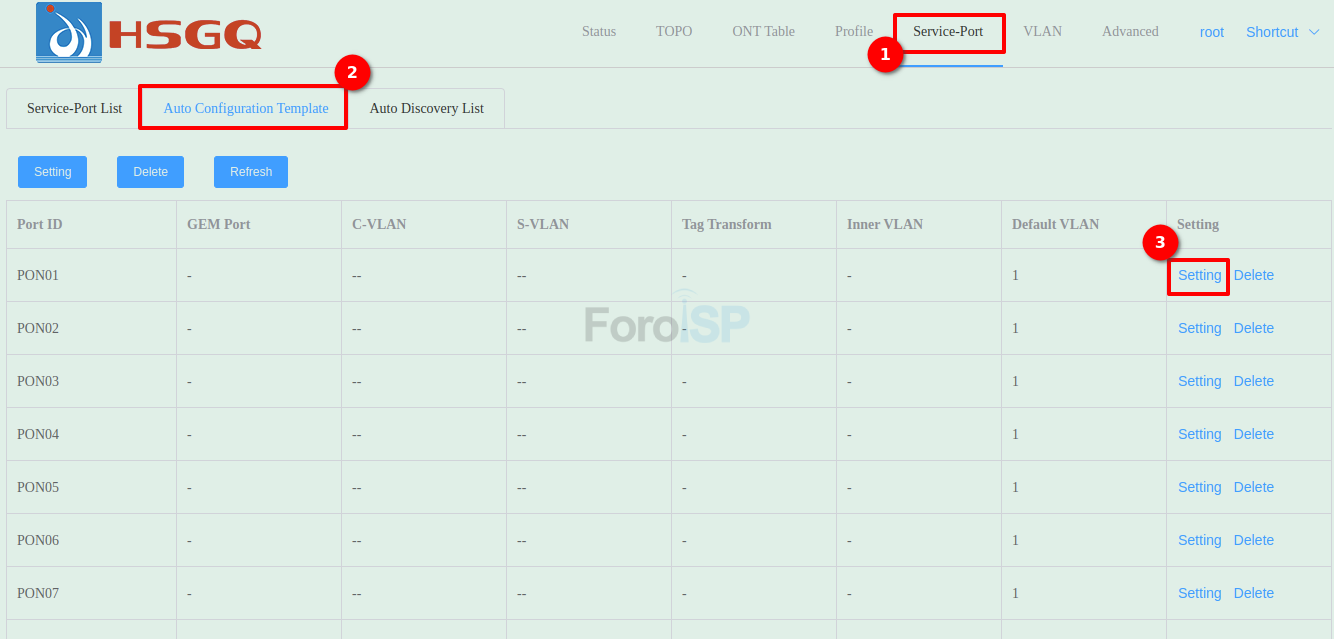

Service-Port | Auto Configuration Template

Archivo adjunto 2656

Archivo adjunto 2657

4 Configurar DBA Profile

Ahora, es necesario crear un DBA Profile, para este ejemplo será de 1024000 (1G). La OLT cuenta ya con 10 DBA Profile así que podemos poner el ID 10 en adelante y que no se repita. Colóquese en:

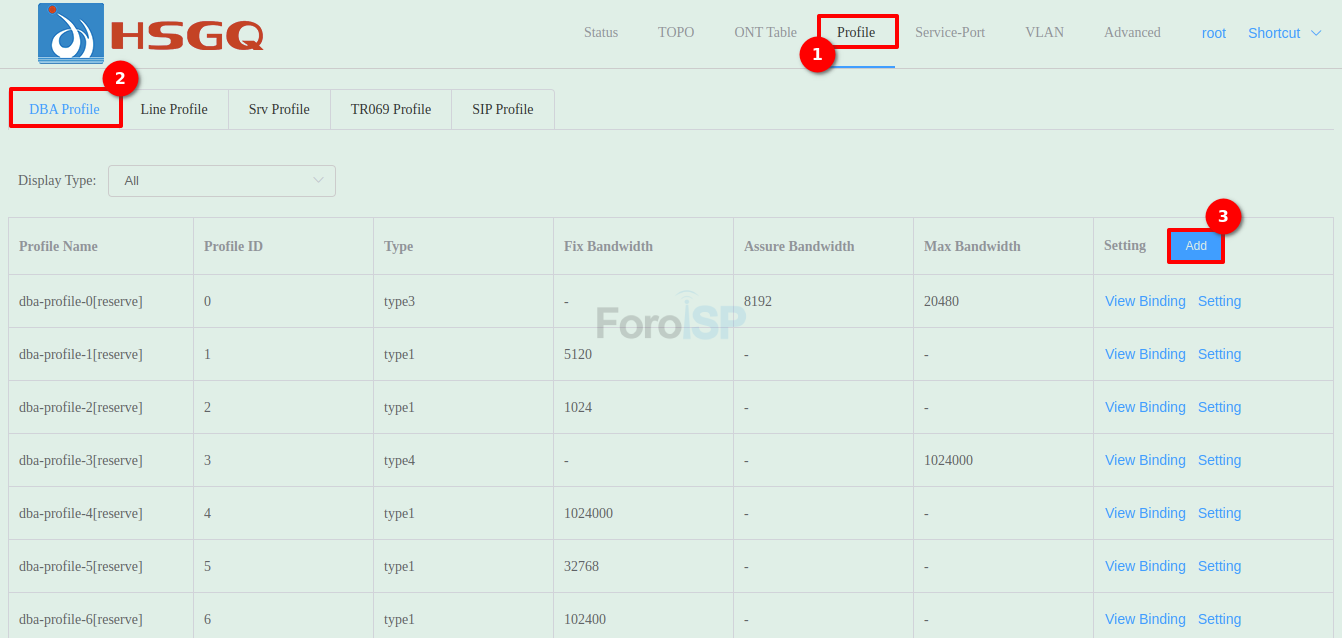

Profile | DBA Profile

Archivo adjunto 2663

Archivo adjunto 2666

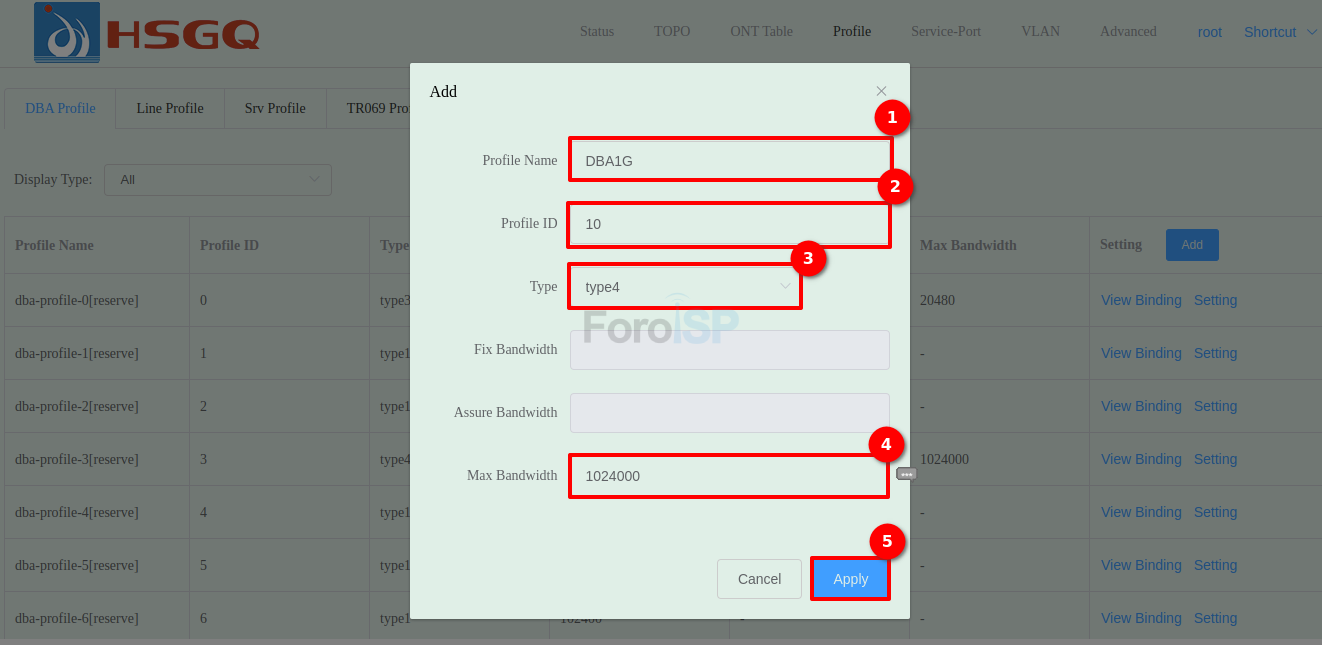

• Profile Name: Puede elegir el nombre de su necesidad
• Type: type4, para este ejemplo
• Max Bandwidth: Velocidad

5 Configurar Line Profile

La OLT ya cuenta con un Line Profile creado, así que nosotros usaremos el ID 1. Colóquese en:

Profile | Line Profile

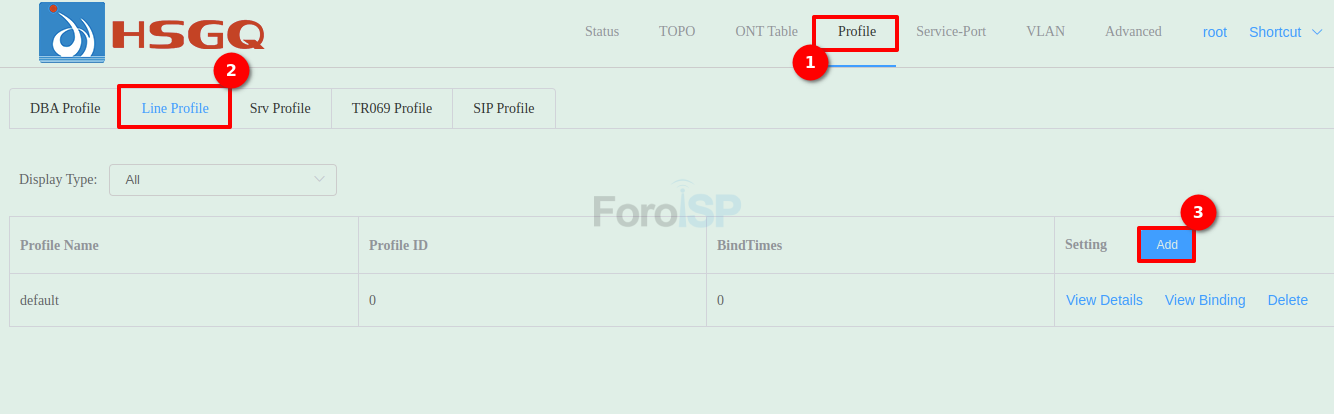

Archivo adjunto 2668

Al momento de crear el Line Profile, nos da la opción de configurar tcont, gem y gem map

5,1 Agregar el tcont

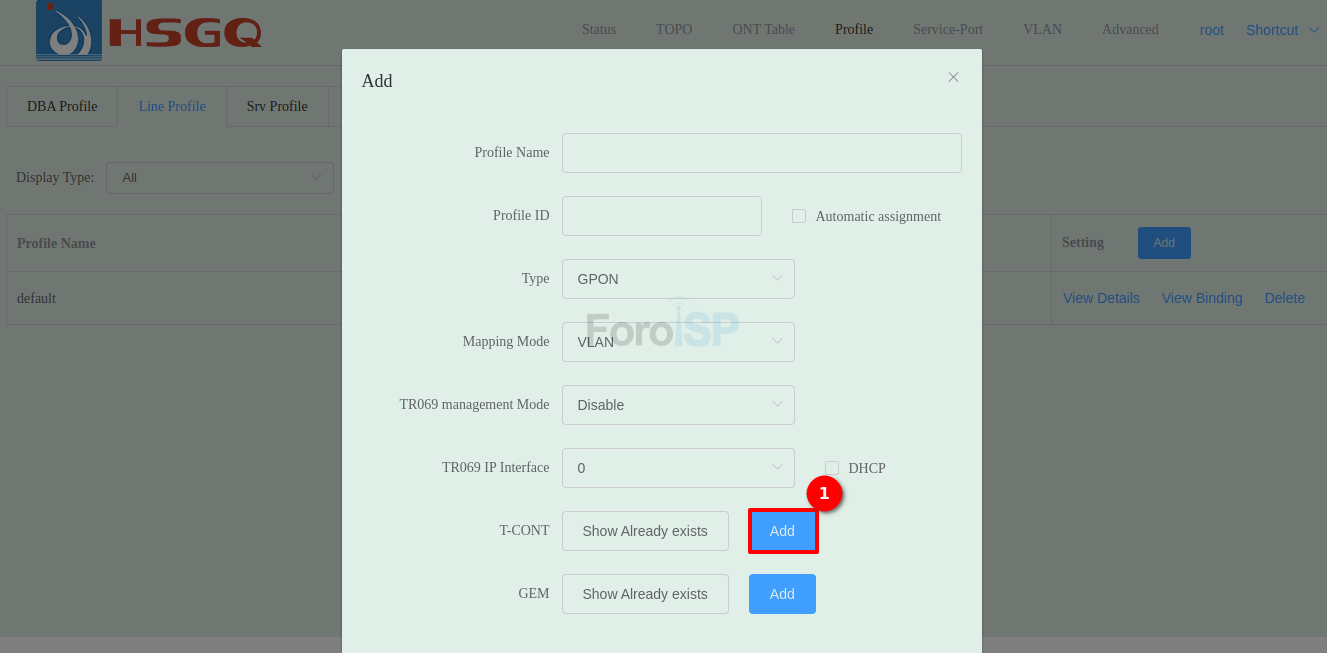

Para agregar el tcont de click en "Add" en la parte de T-CON


Archivo adjunto 2671

Archivo adjunto 2672

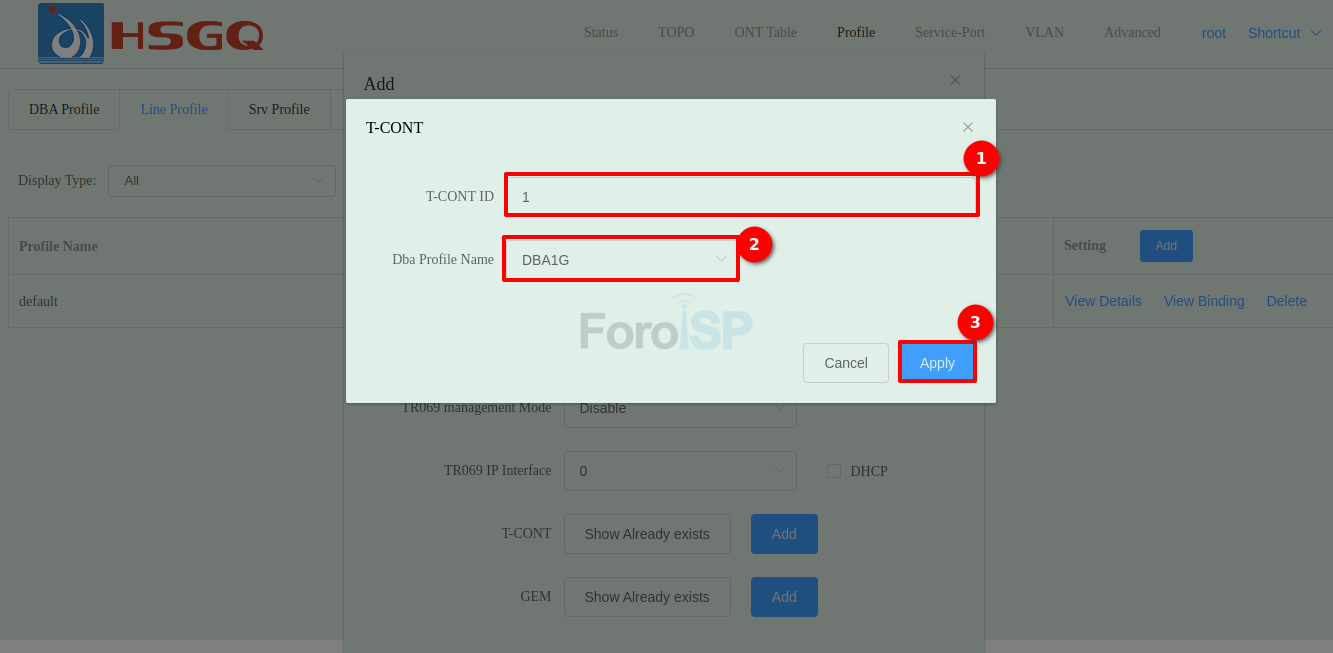

• DBA Profile ID: El DBA Profile creado en los pasos anteriores

5,2 Agregar el gem
Para agregar el gem colóquese de click en “Add” en la parte de GEM

Archivo adjunto 2673

Archivo adjunto 2684

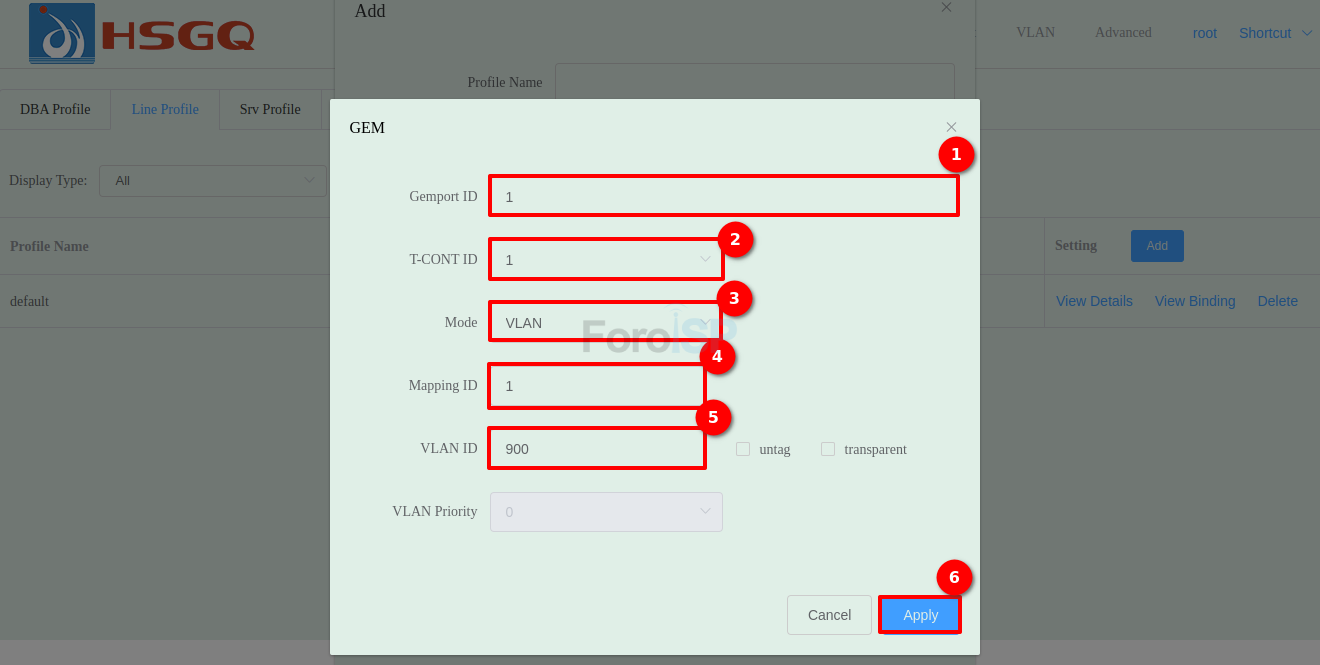

• GEM ID: Seleccionamos el 1
• TCONT ID: Seleccionamos el cont creado anteriormente
• Mode: Seleccionamos VLAN
• GEM Mapping ID: Seleccionamos el número 1
• VLAN ID: Seleccionamos la VLAN creada anteriormente

Una vez creado el Tcont y el GEM podemos llenar los demás datos


Archivo adjunto 2676

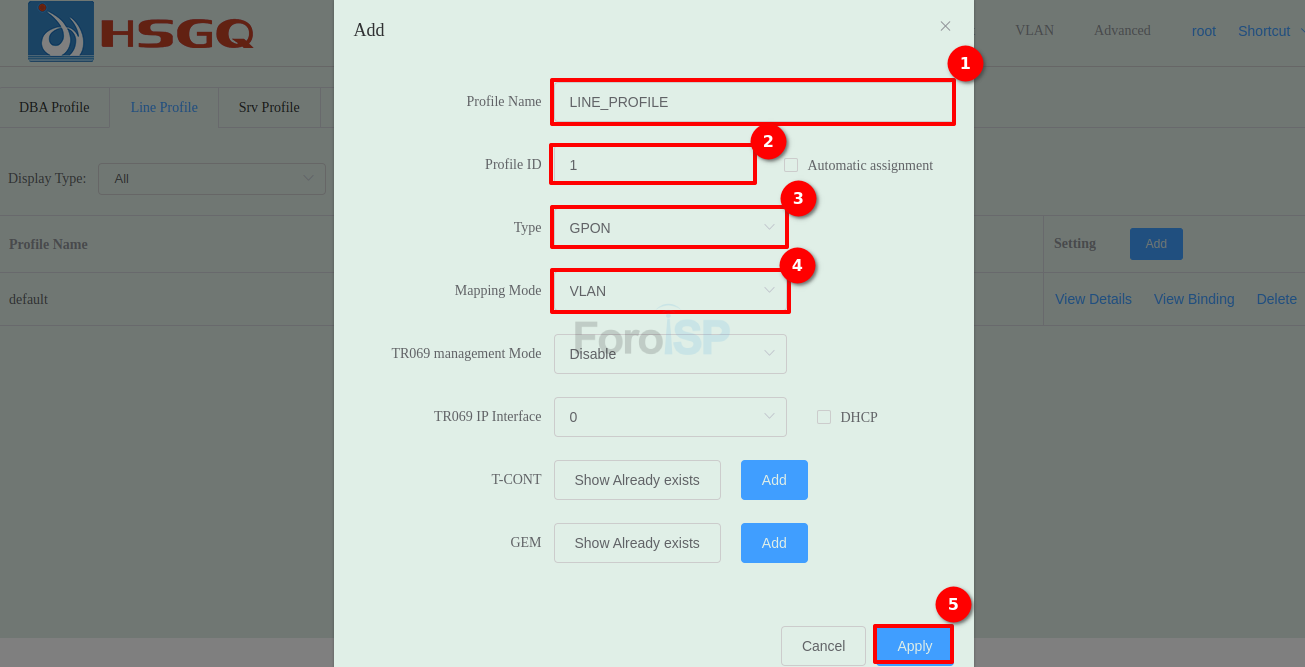

• Profile Name: Puede escoger el nombre que este a sus necesidades
• Profile ID: 1 o Automatico, el de su preferencia
• Type: GPON para este ejemplo
• Mapping Mode: VLAN

6 Configurar Service Profile

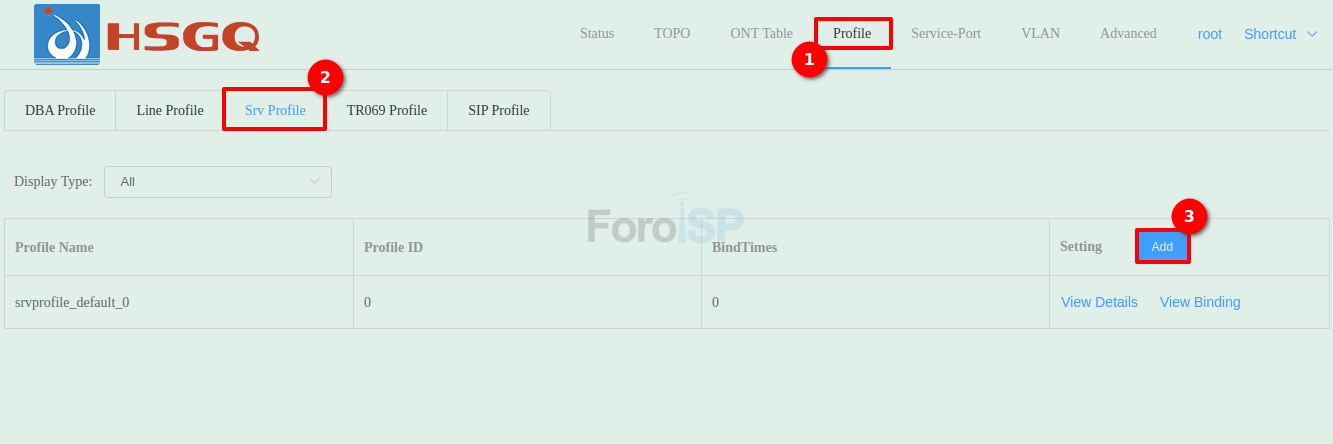

Antes de autorizar alguna ONU debemos crear nuestro Service Profile, colóquese en:

Profile | Srv Profile

Archivo adjunto 2677

Archivo adjunto 2678

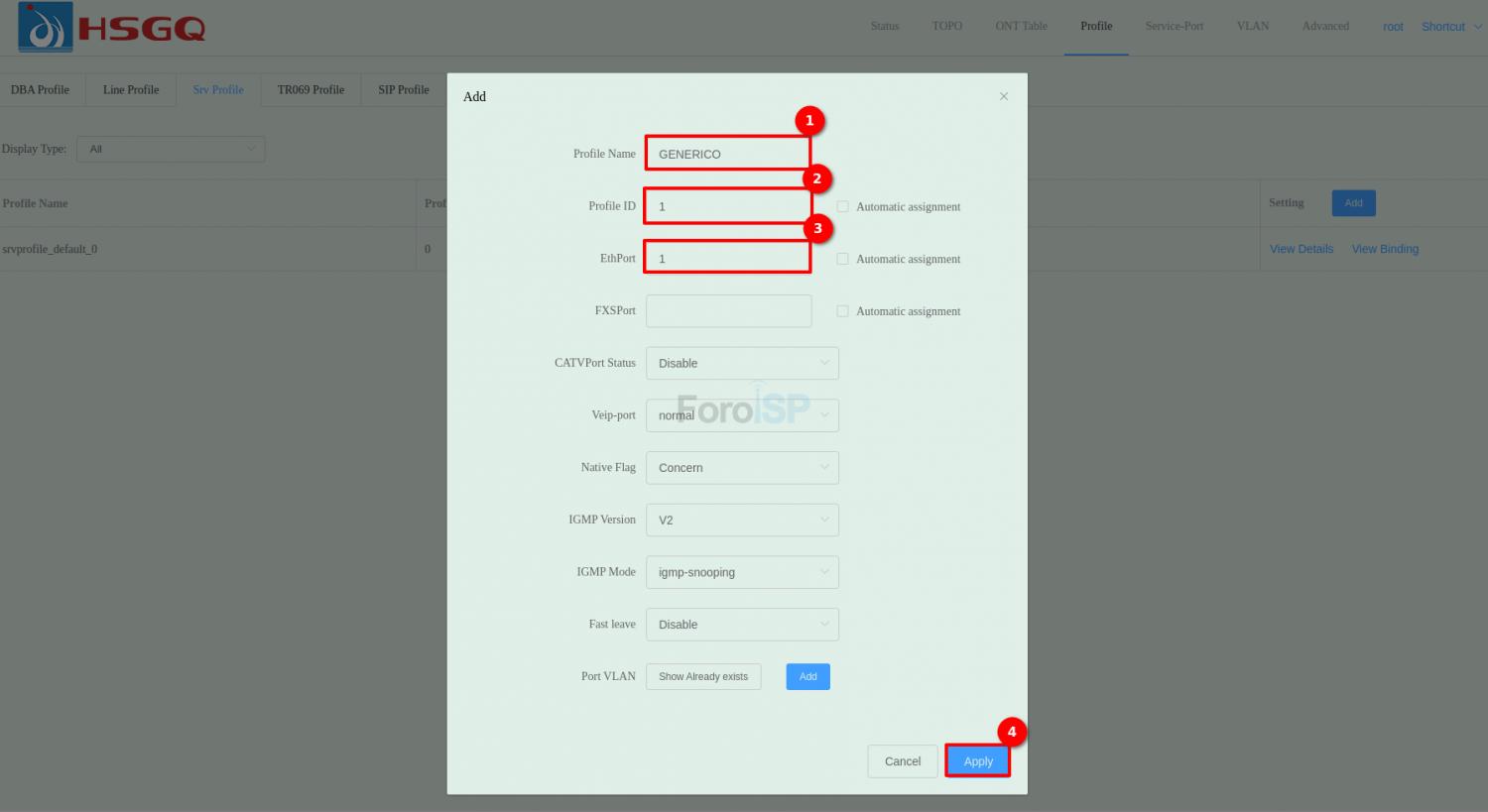

• Profile ID: Debido a que la OLT ya tiene registrado uno por default, usaremos el número 1
• Profile Name: Puede usar cualquier nombre de su preferencia
• ETHPort: Puede escoger un número en específico o que sea Adapt. En este ejemplo se usó el número 1

7 Autorizar ONU

Para autorizar la ONU colóquese en:

ONT Table | Auto Discovery List

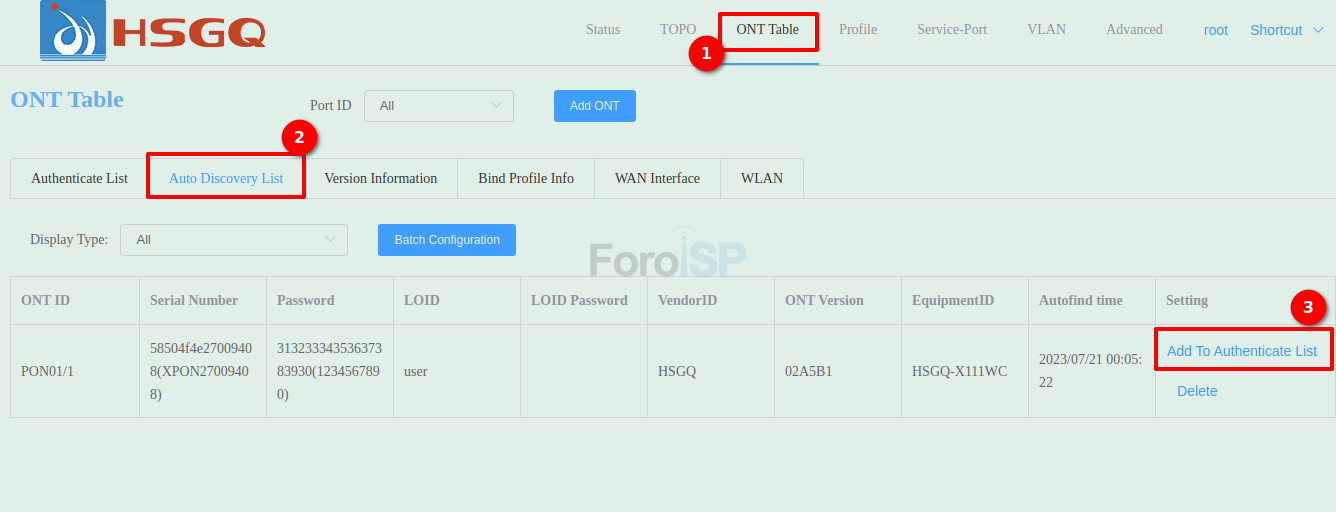

Archivo adjunto 2679

Archivo adjunto 2680

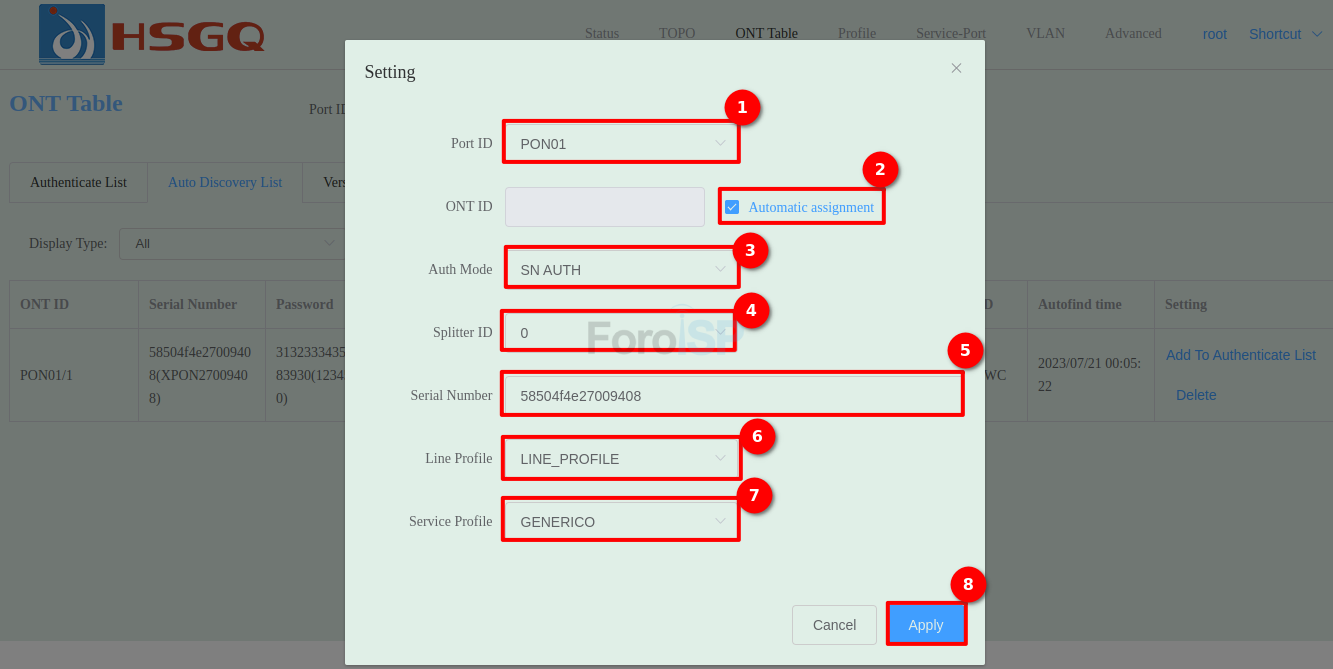

• PORT ID: Seleccionamos el Puerto correspondiente, en este ejemplo PON01
• ONT ID: Seleccionamos el ID correspondiente o podemos seleccionar Automatic Assignment
• Auth Mode: Seleccionamos SN-AUTH
• Splitter ID: Seleccionamos el Splitter correspondiente, en este ejemplo el 0
• Serial Number: Ponemos el SN de la ONT, en este caso se pone automaticamente
• Line Profile: Seleccionamos el Line Profile creada en los pasos anteriores o el de su preferencia
• Service Profile: Seleccionamos el Service Profile Creado en los pasos anteriores o el de su preferencia

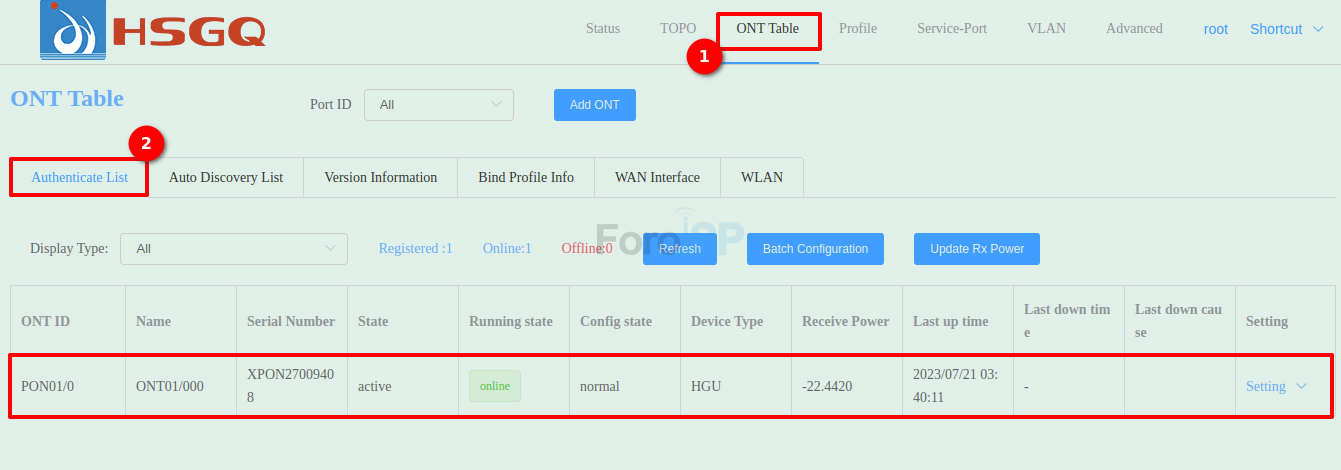

Para visualizar la ONU autorizada colóquese en:

ONT Table | Authenticate List

Archivo adjunto 2682
