¿Cómo configurar HSGQ utilizando el método Auto?

Configuración Inicial

Estas configuraciones se realizaron utilizando OLTs con las siguientes características:

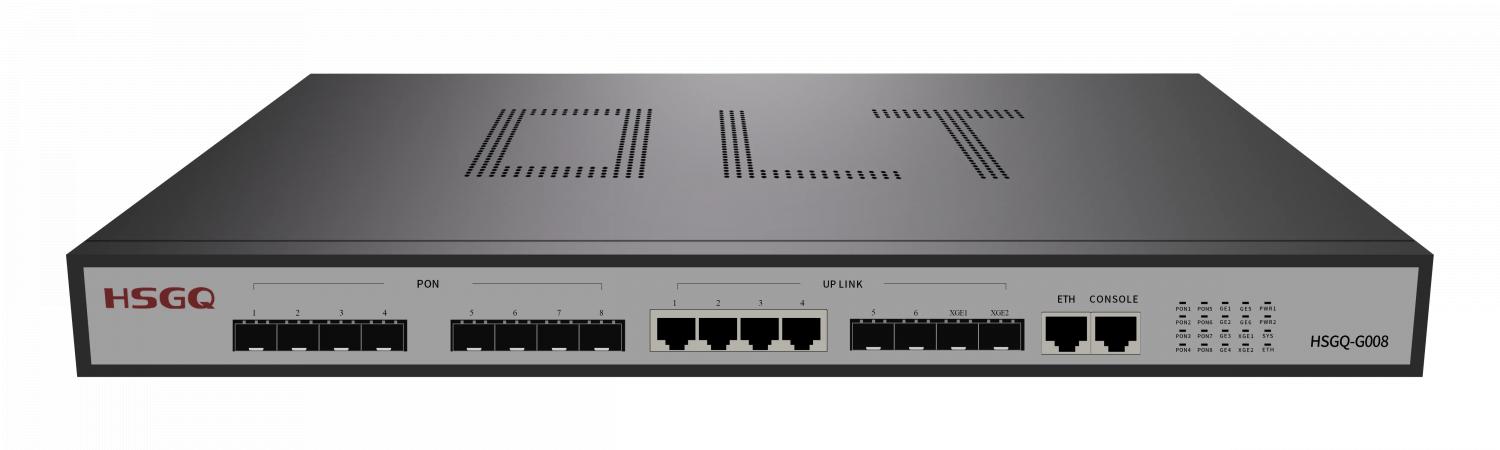

HSGQ

Archivo adjunto 2646

Características:
OLT HSGQ-G008
Software Version V1.1.10
Hardware version V2.0

Accesos IP Default:
192.168.100.1

User & Password:
user: root
pass: admin

Una vez hecho lo anterior probamos dando ping a 192.168.100.1.

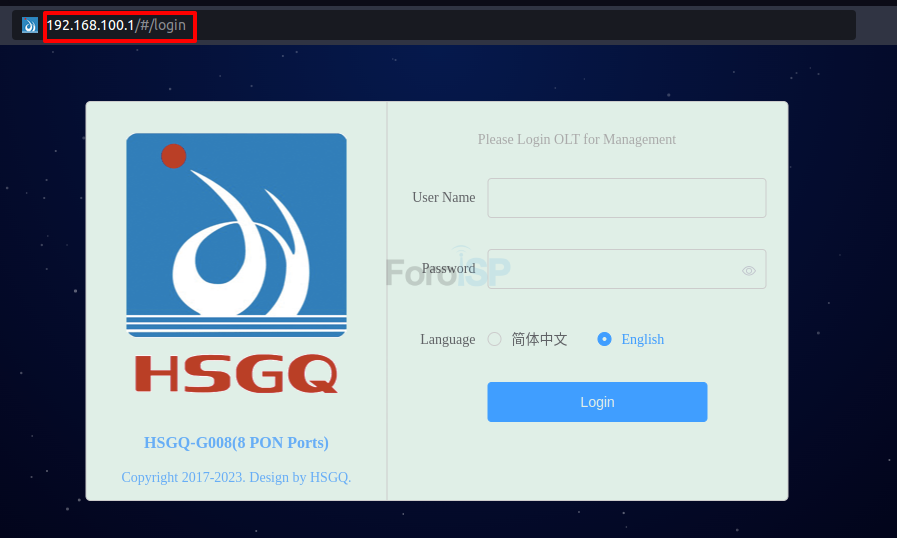

Ingresara a la OLT utilizando la Interfaz Web

Archivo adjunto 2647

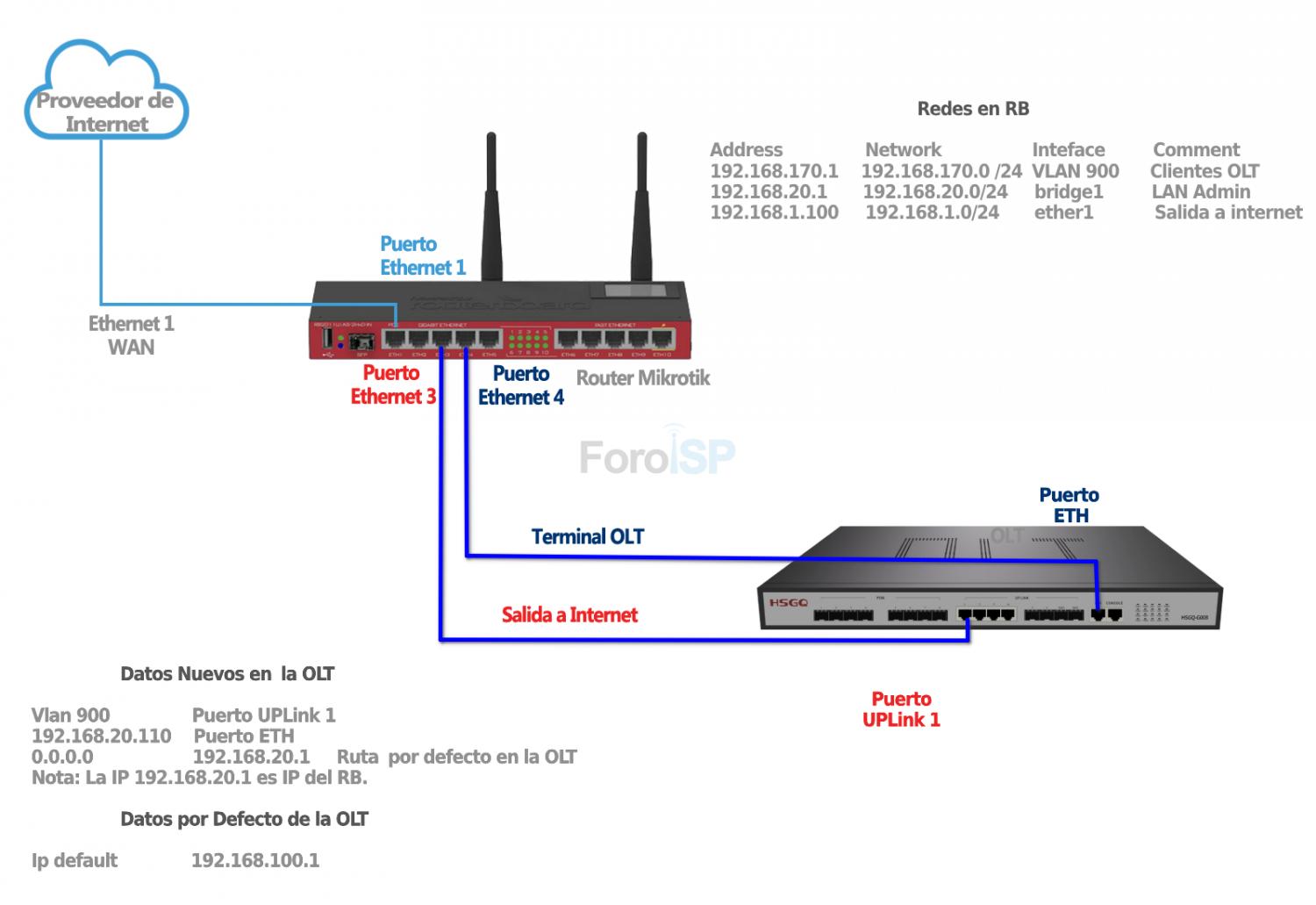

El siguiente diagrama presenta la conexión física a seguir cuando no contamos con fibra óptica para hacer una conexión SFP




Archivo adjunto 2648

Asignar IP de administración a OLT

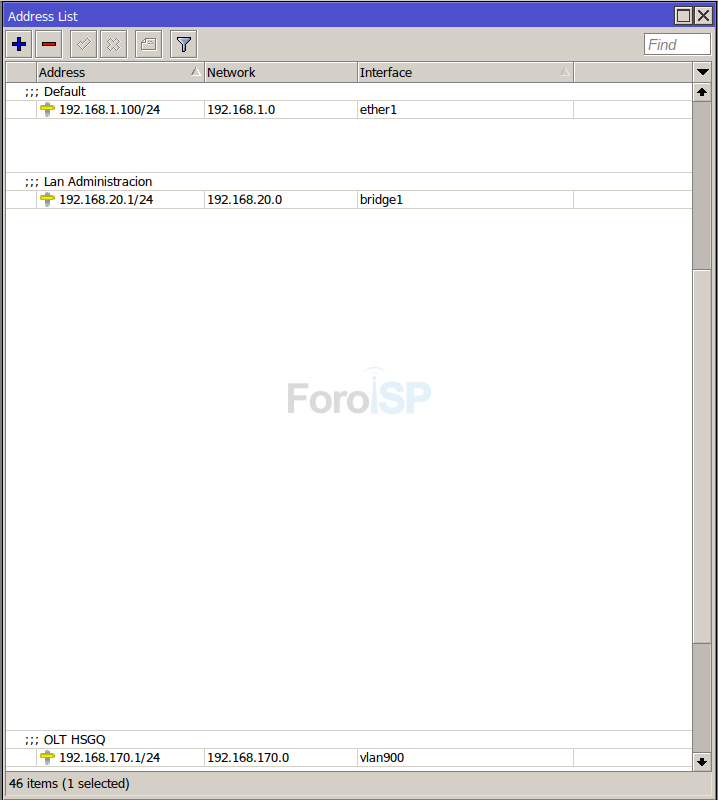

Debemos tener agregadas nuestro Vlan, LAN De Administración y LAN de Segmento de Clientes en nuestro Router.

Archivo adjunto 2649



Utilizaremos la ip 192.168.20.110, esto permitirá acceder a la interfaz utilizando la Ip de administración y ya no la Ip por default. Colóquese en:

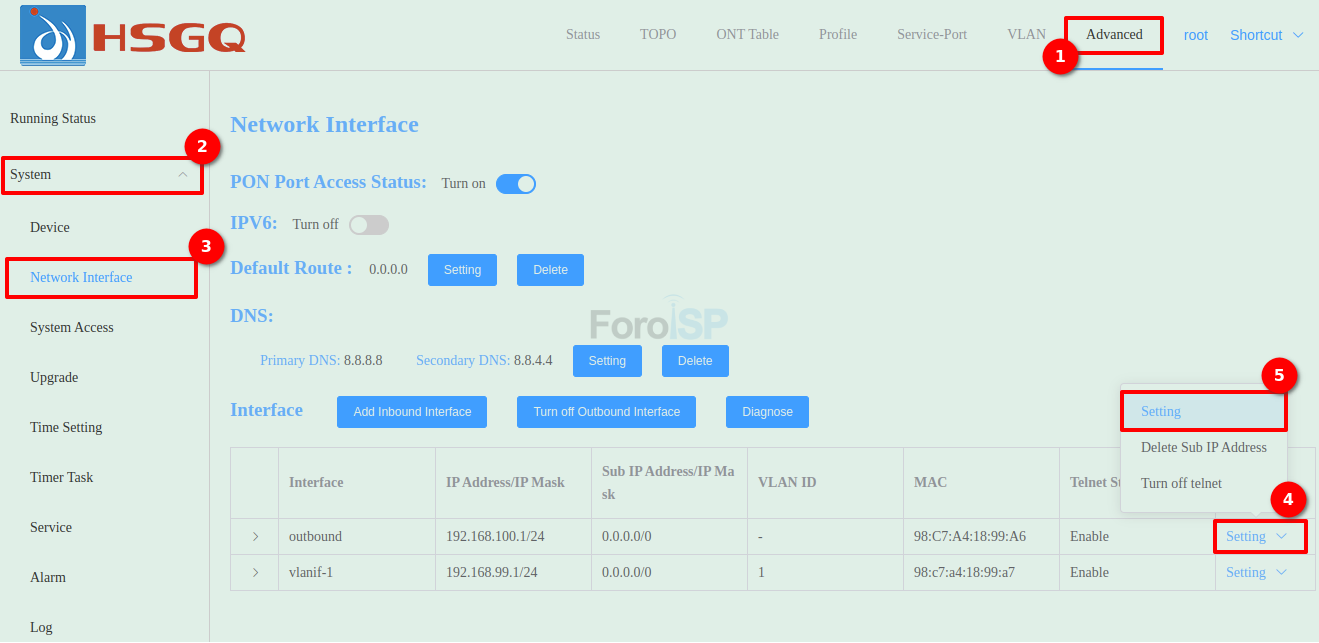

Advanced | System | Network Interface

Y dé click en "Setting"

Archivo adjunto 2650

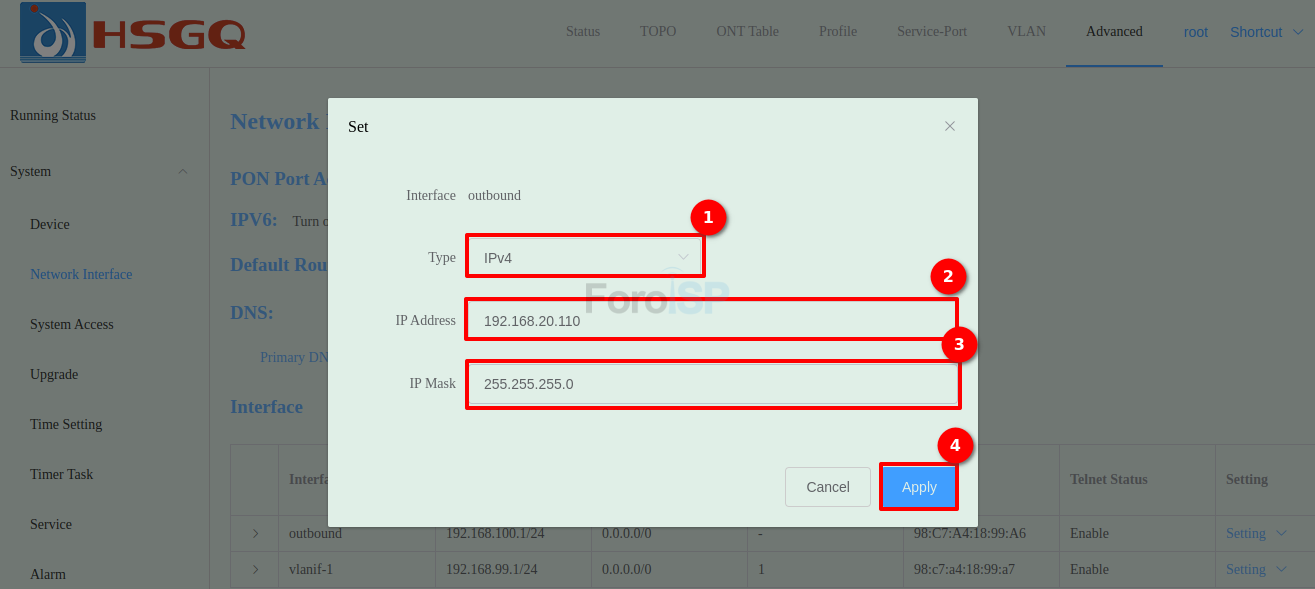

Y, modifique los datos correspondientes

Archivo adjunto 2651

Para autorizar Onus de forma manual siga los siguientes pasos (Este manual es solo un ejemplo para ello). Una vez que tengamos conectadas los equipos al puerto PON correspondiente, realizaremos lo siguiente:

1. Configurar Line Profile
2. Configurar Service Profile
3. Cambiar el Modo de autenticación de los puertos
4. Crear VLAN
5. Configuración Automática de Service Port
6. Configurar DBA Profile
7. Autorizar la ONU

1 Configurar Line Profile

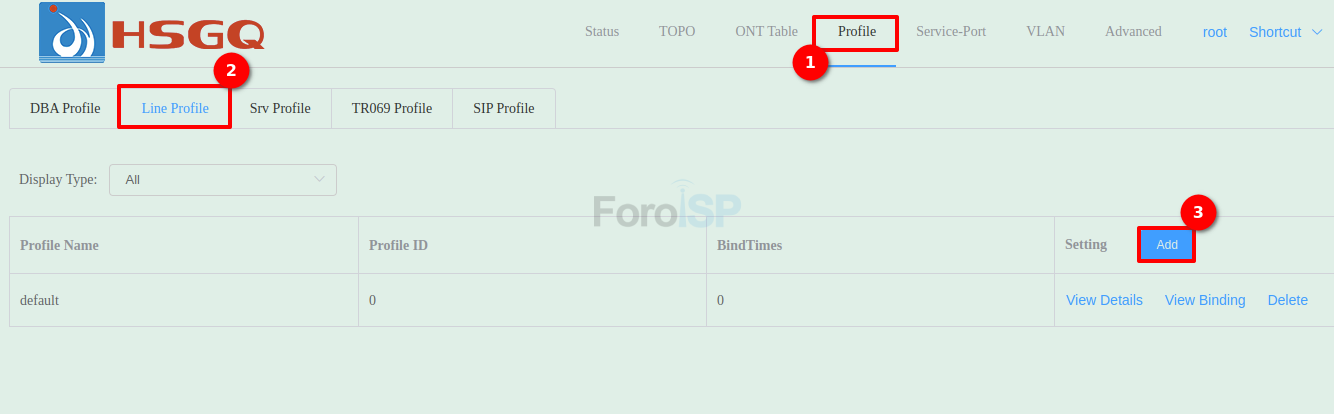

La OLT ya cuenta con un Line Profile creado, así que nosotros usaremos el ID 1. Colóquese en:

Profile | Line Profile

Archivo adjunto 2685

Al momento de crear el Line Profile, nos da la opción de configurar tcont, gem y gem map

5,1 Agregar el tcont

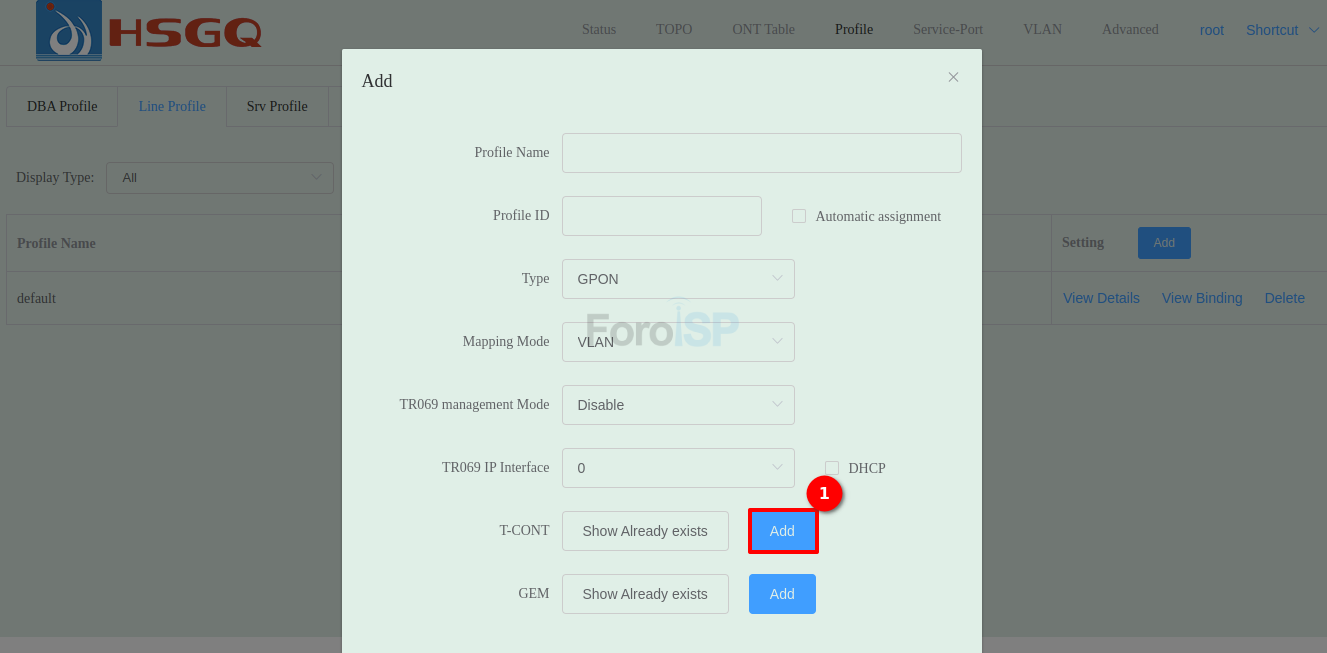

Para agregar el tcont de click en "Add" en la parte de T-CON

Archivo adjunto 2686
Archivo adjunto 2687

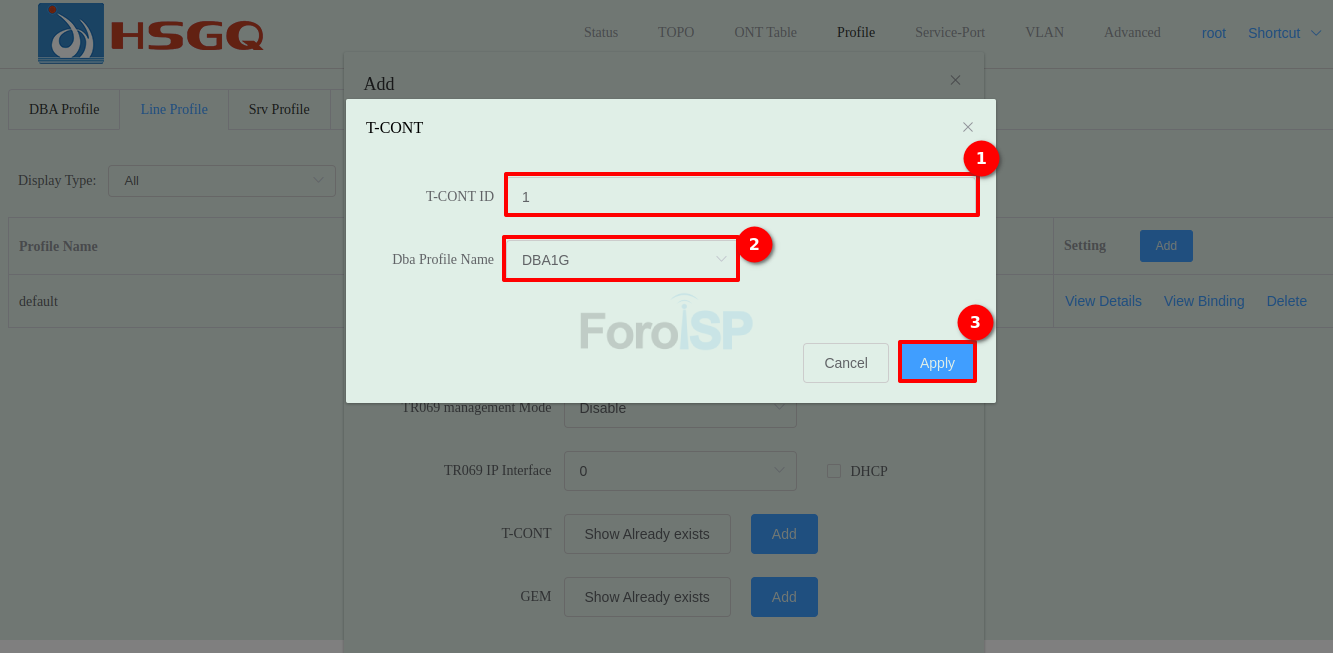

• DBA Profile ID: El DBA Profile creado en los pasos anteriores

5,2 Agregar el gem

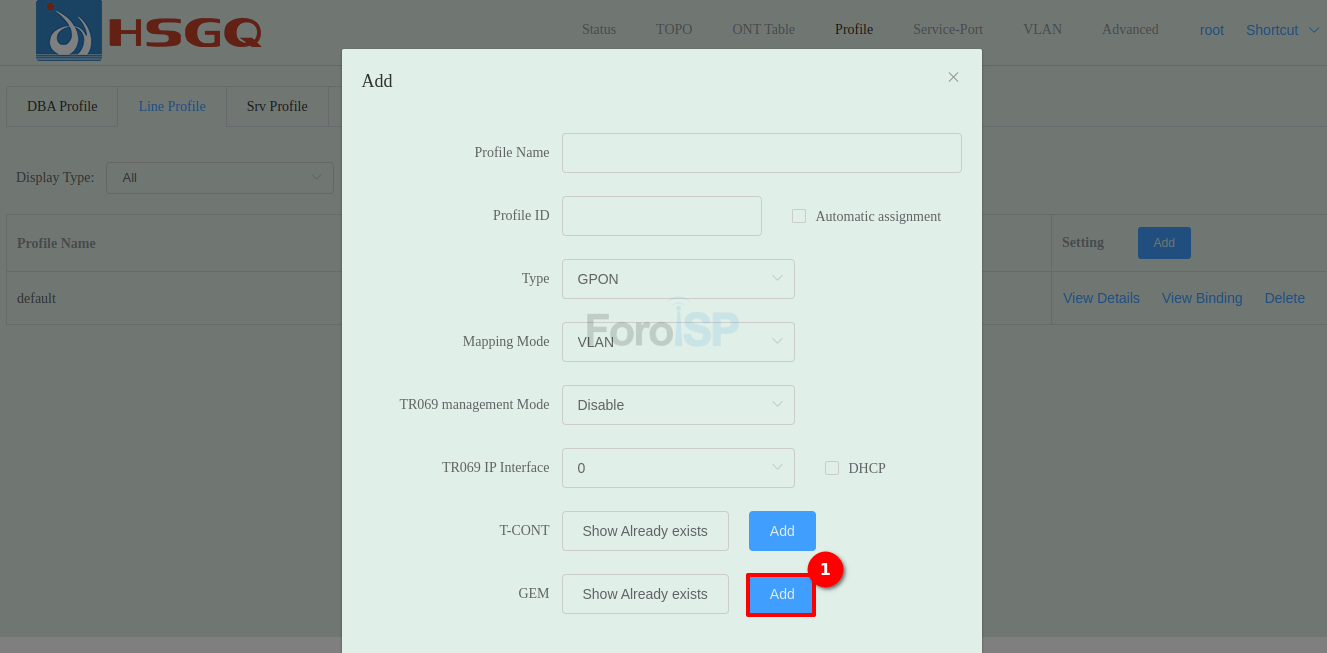

Para agregar el gem colóquese de click en “Add” en la parte de GEM

Archivo adjunto 2688

Archivo adjunto 2689

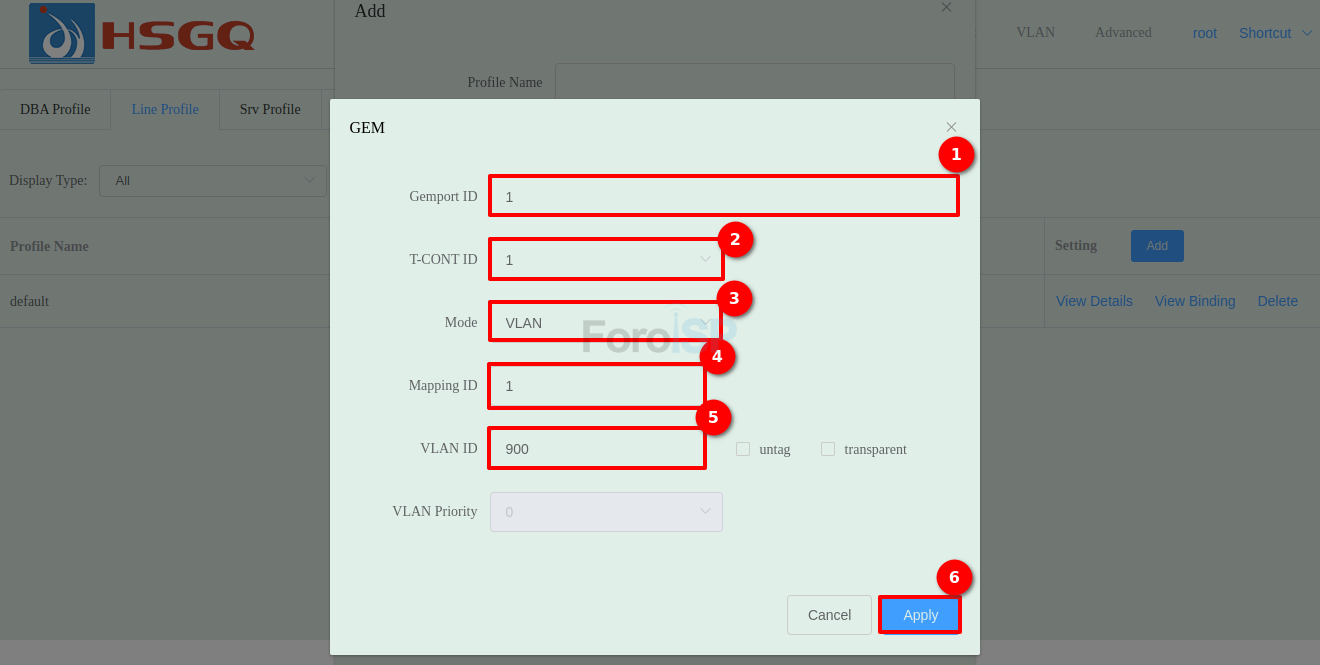

• GEM ID: Seleccionamos el 1
• TCONT ID: Seleccionamos el cont creado anteriormente
• Mode: Seleccionamos VLAN
• GEM Mapping ID: Seleccionamos el número 1
• VLAN ID: Seleccionamos la VLAN creada anteriormente

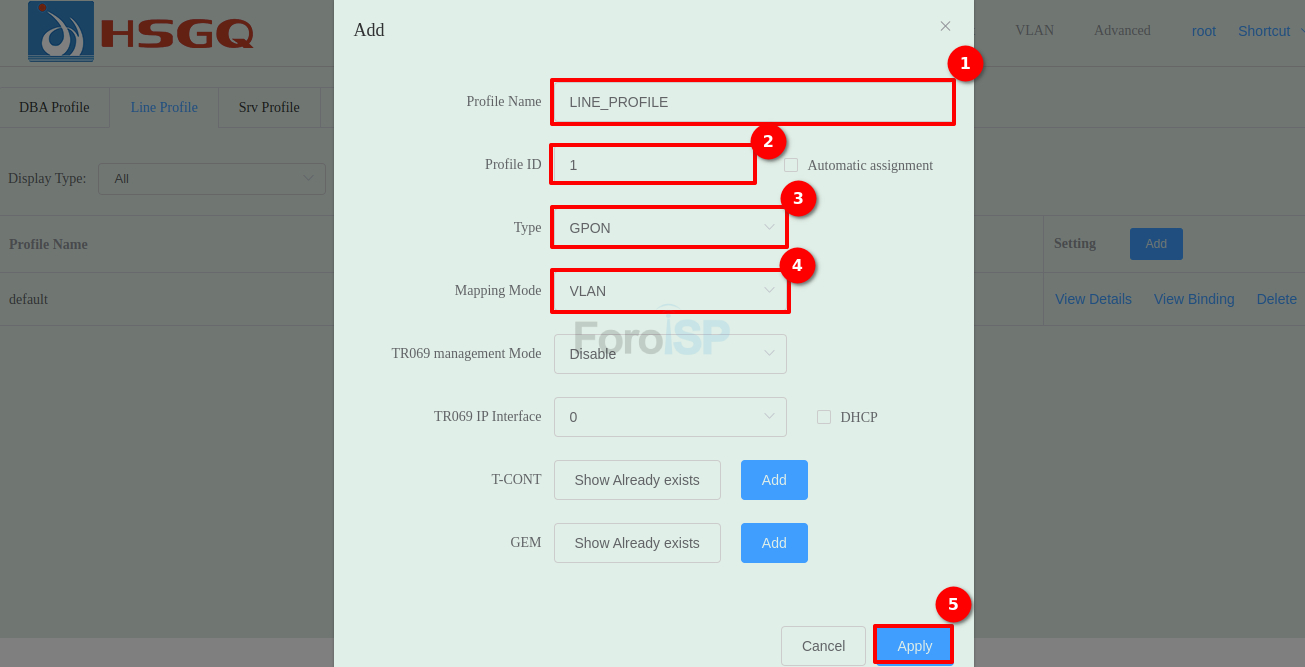

Una vez creado el Tcont y el GEM podemos llenar los demás datos

Archivo adjunto 2690

• Profile Name: Puede escoger el nombre que este a sus necesidades
• Profile ID: 1 o Automatico, el de su preferencia
• Type: GPON para este ejemplo
• Mapping Mode: VLAN

2 Configurar Service Profile

Antes de autorizar alguna ONU debemos crear nuestro Service Profile, colóquese en:

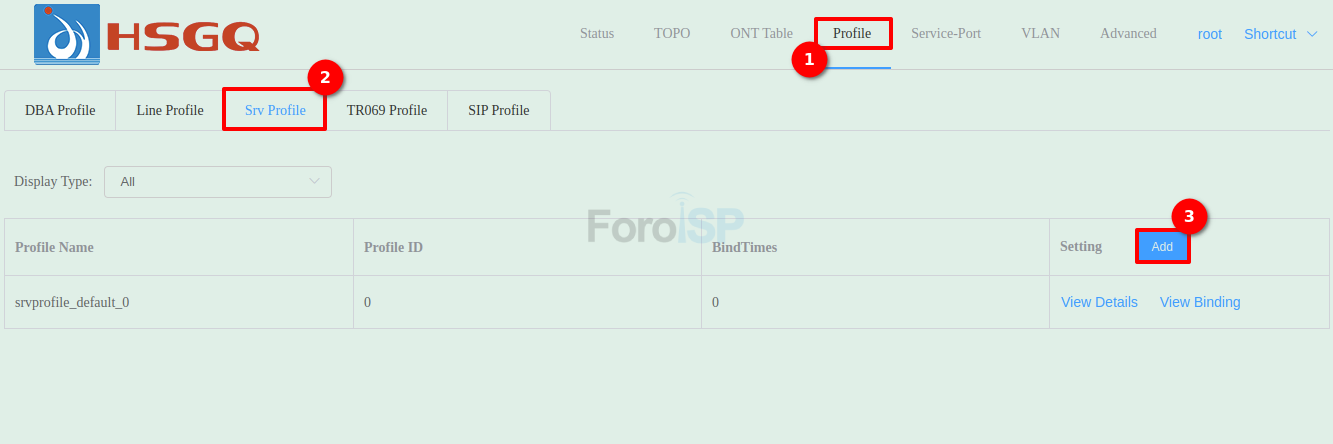

Profile | Srv Profile

Archivo adjunto 2691

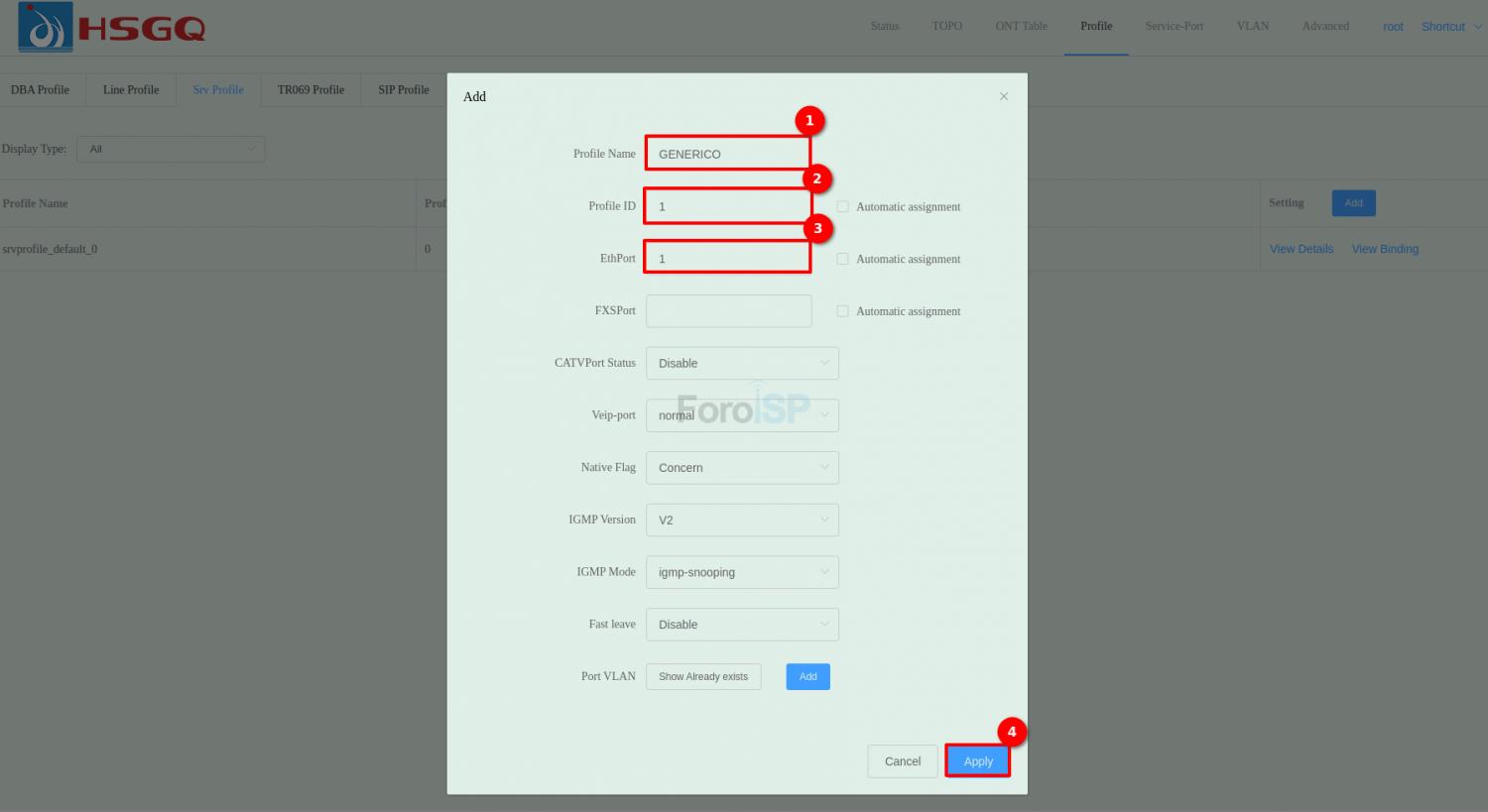

Archivo adjunto 2692

• Profile ID: Debido a que la OLT ya tiene registrado uno por default, usaremos el número 1
• Profile Name: Puede usar cualquier nombre de su preferencia
• ETHPort: Puede escoger un número en específico o que sea Adapt. En este ejemplo se usó el número 1

3 Cambiar el Modo de autenticación de los puertos.

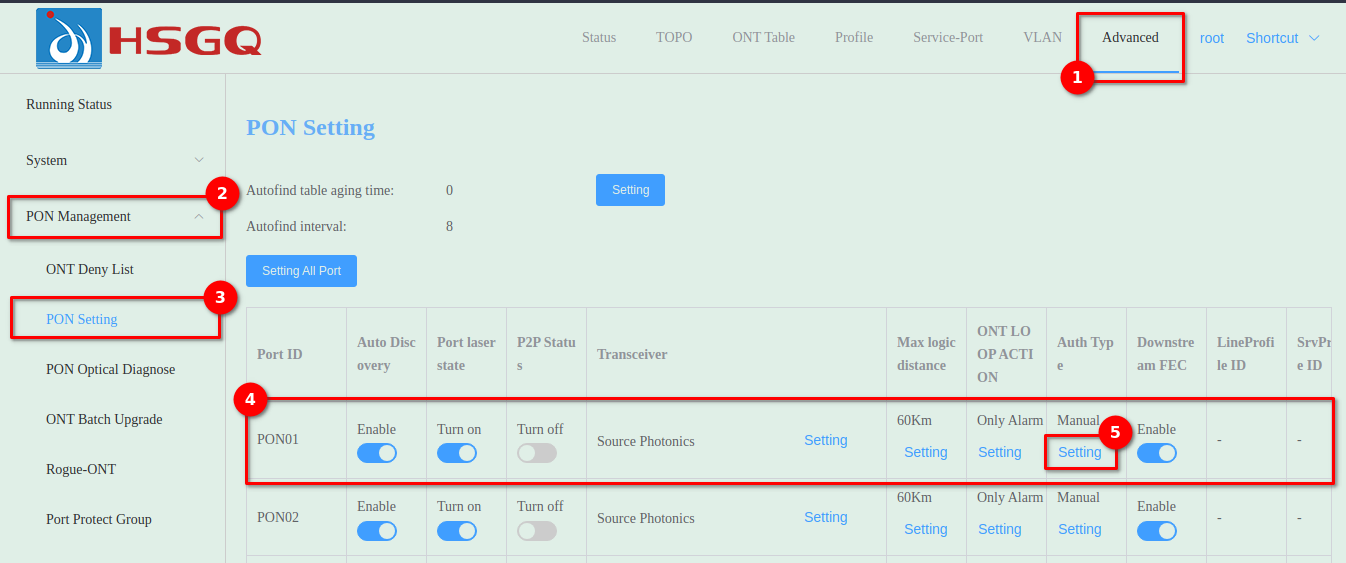

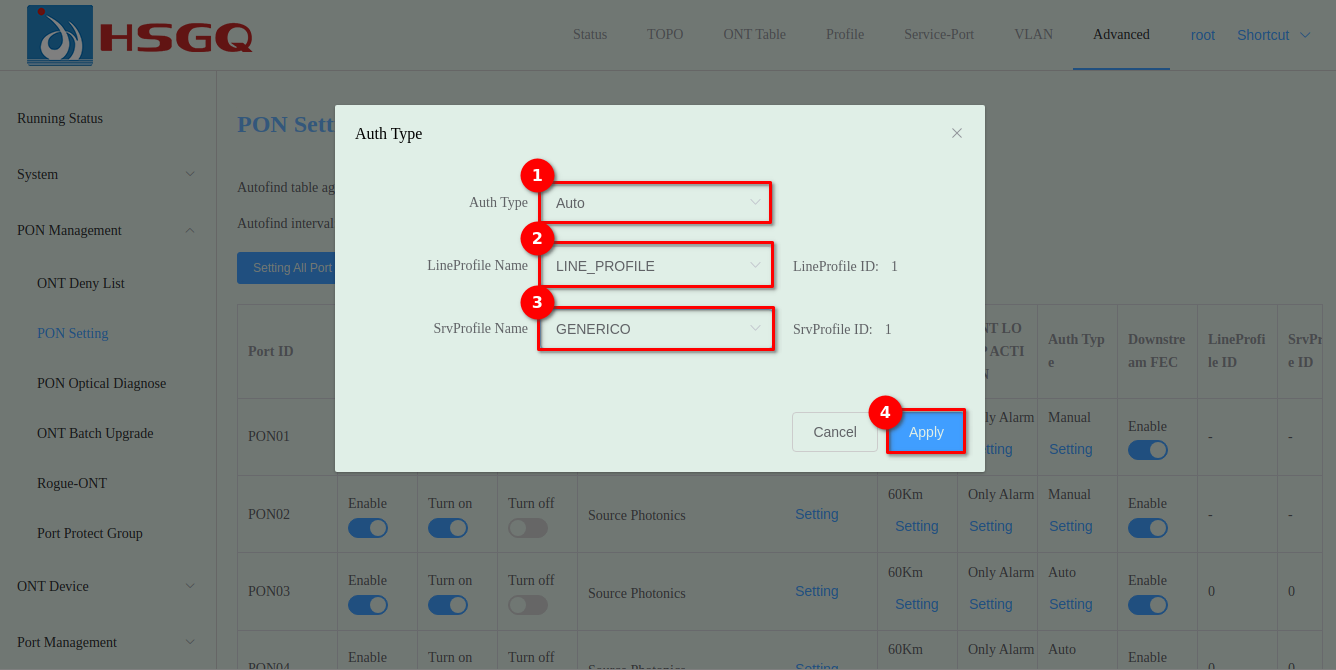

Antes de iniciar tenemos que colocar los puertos PON en el modo Auto y activar el Auto Discovery para que las onus se autentiquen automáticamente con los datos que vamos a proporcionarle. Para ello nos vamos a Advanced y después en PON Management seleccionaremos la opción de PON Setting, ahí se mostrará una tabla de los puertos PON y deberemos dar click en el boton Setting que está en la columna Auth Type

Archivo adjunto 2660

Archivo adjunto 2667

• Auth Type: Seleccionar el modo Auto
• LineProfile: Seleccionar algun Line Profile
• SrvProfile Name: Seleccionar algun Service Profile

4 Crear VLAN

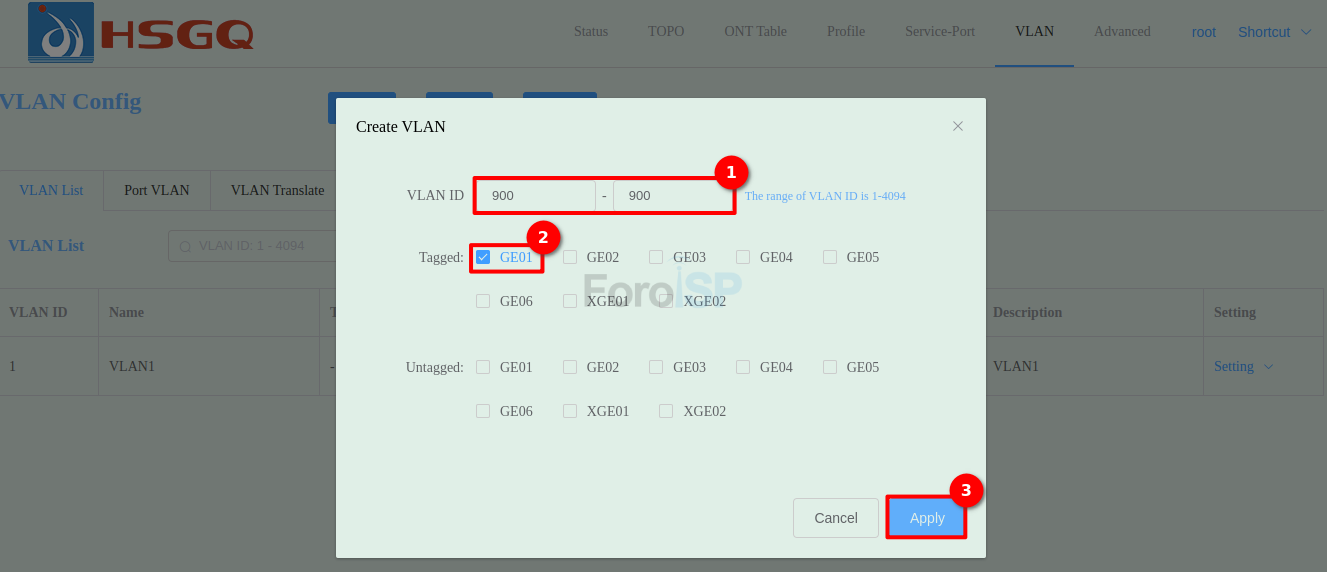

Creamos la VLAN correspondiente y seleccionamos el puerto correspondiente en el aparado de Tagged, en este ejemplo crearemos la VLAN 900 y daremos seleccionaremos el puerto 1​, colóquese en:

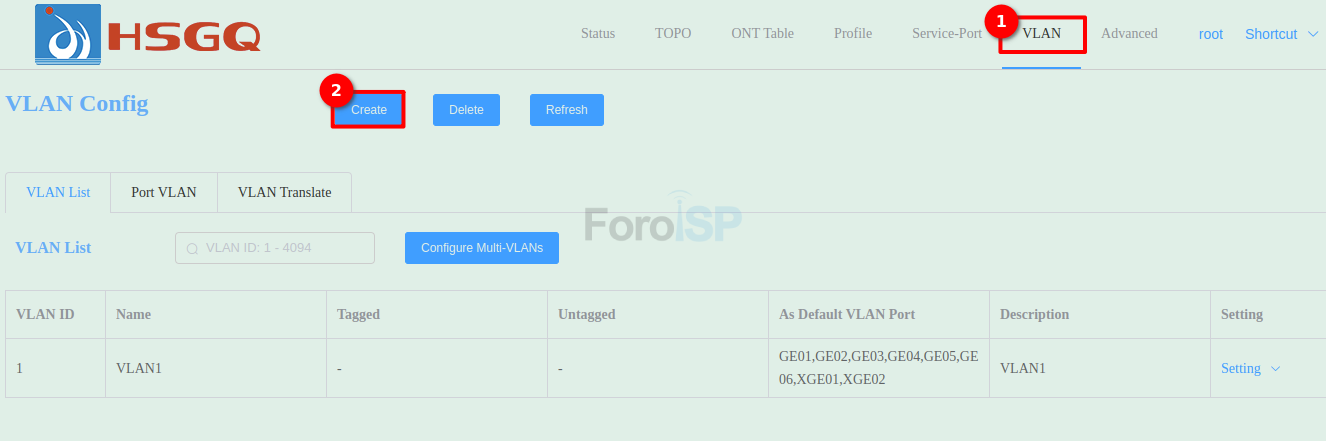

VLAN | VLAN List

Archivo adjunto 2661

Archivo adjunto 2662


5 Configuración Automática de Service Port

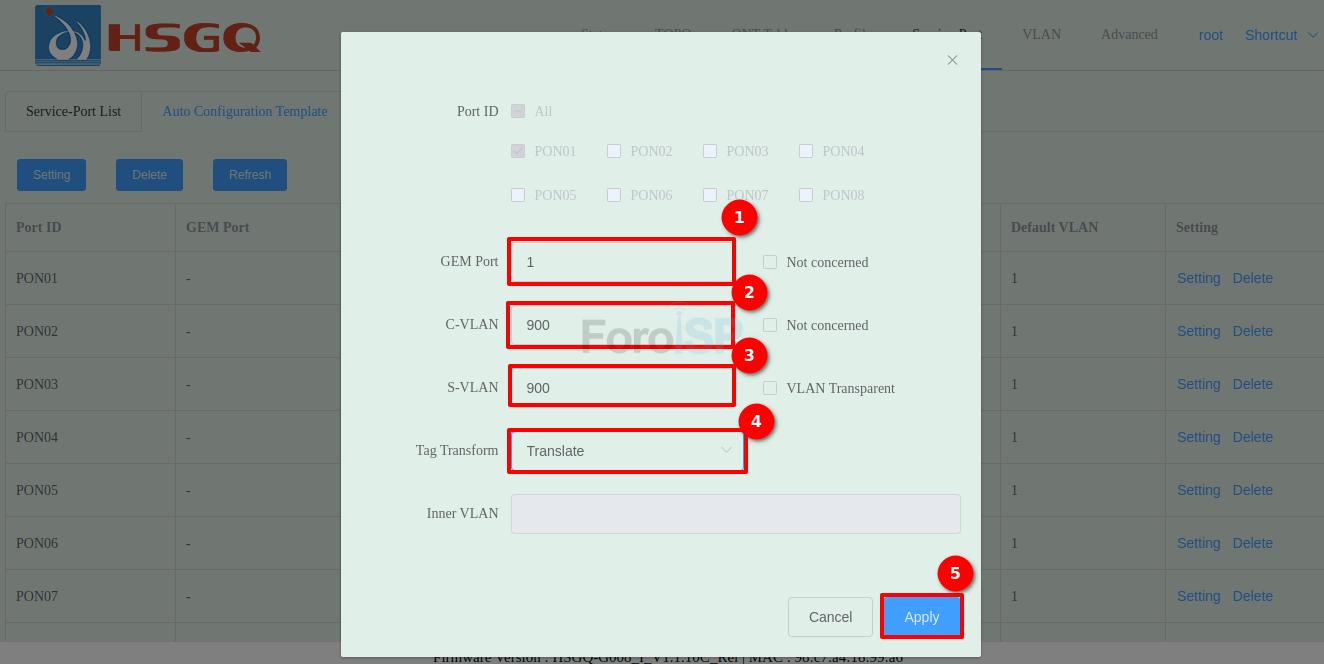

Como siguiente paso cree la configuración de Service Port Auto donde agregara la VLAN recién creada a las columnas C-VLAN y S-VLAN. Esto se hace porque la OLT agrega automáticamente un Service Port a cualquier ONU al momento de autorizarla, si desea modificar la información de ese Service Port, entonces colóquese en:

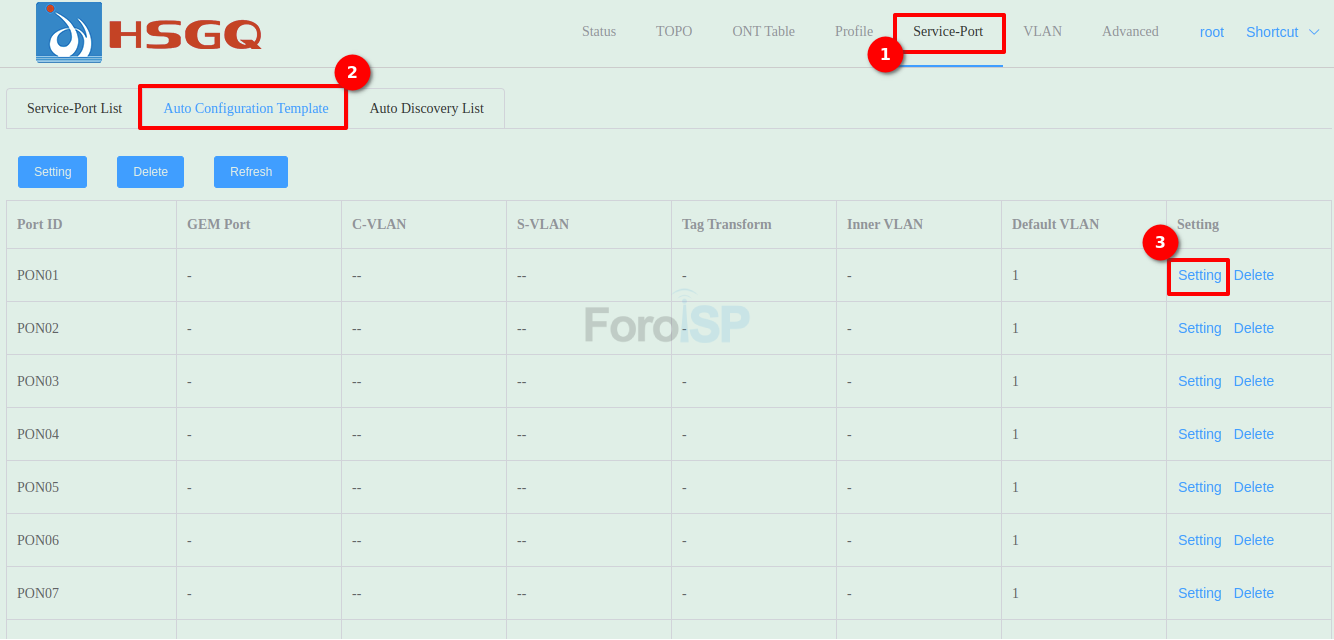

Service-Port | Auto Configuration Template

Archivo adjunto 2664



Archivo adjunto 2665

6 Configurar DBA Profile
Ahora, es necesario crear un DBA Profile, para este ejemplo será de 1024000 (1G). La OLT cuenta ya con 10 DBA Profile así que podemos poner el ID 10 en adelante y que no se repita. Colóquese en:

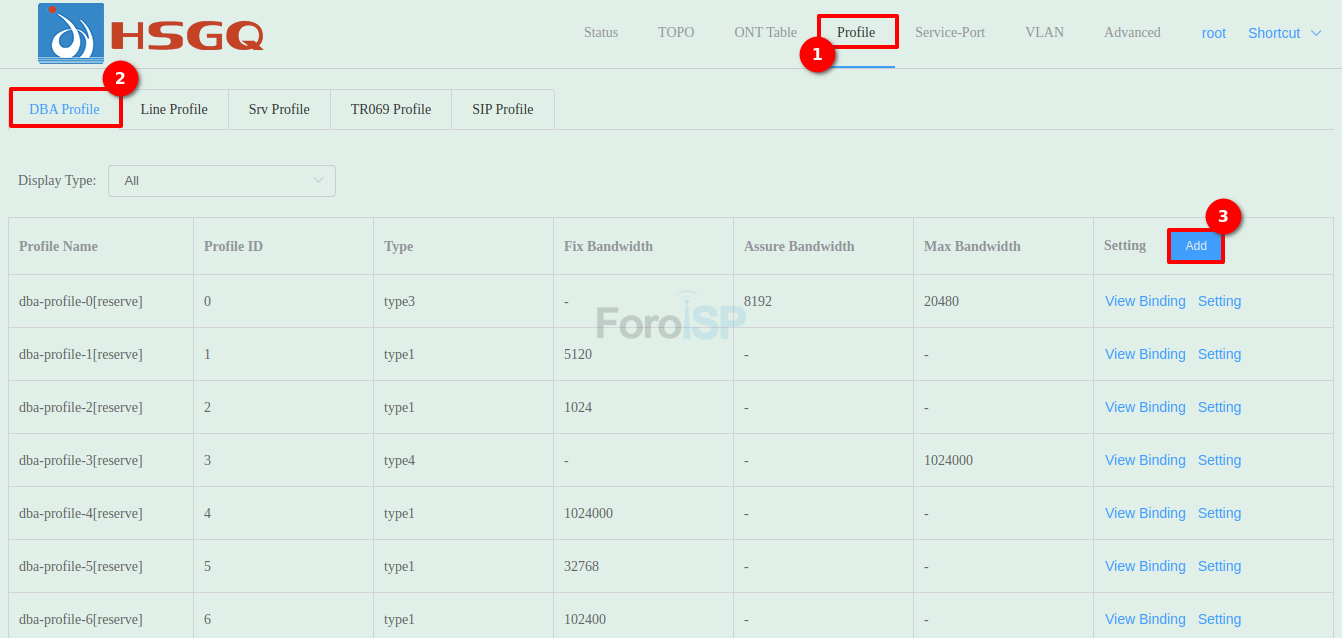

Profile | DBA Profile

Archivo adjunto 2669

Archivo adjunto 2670

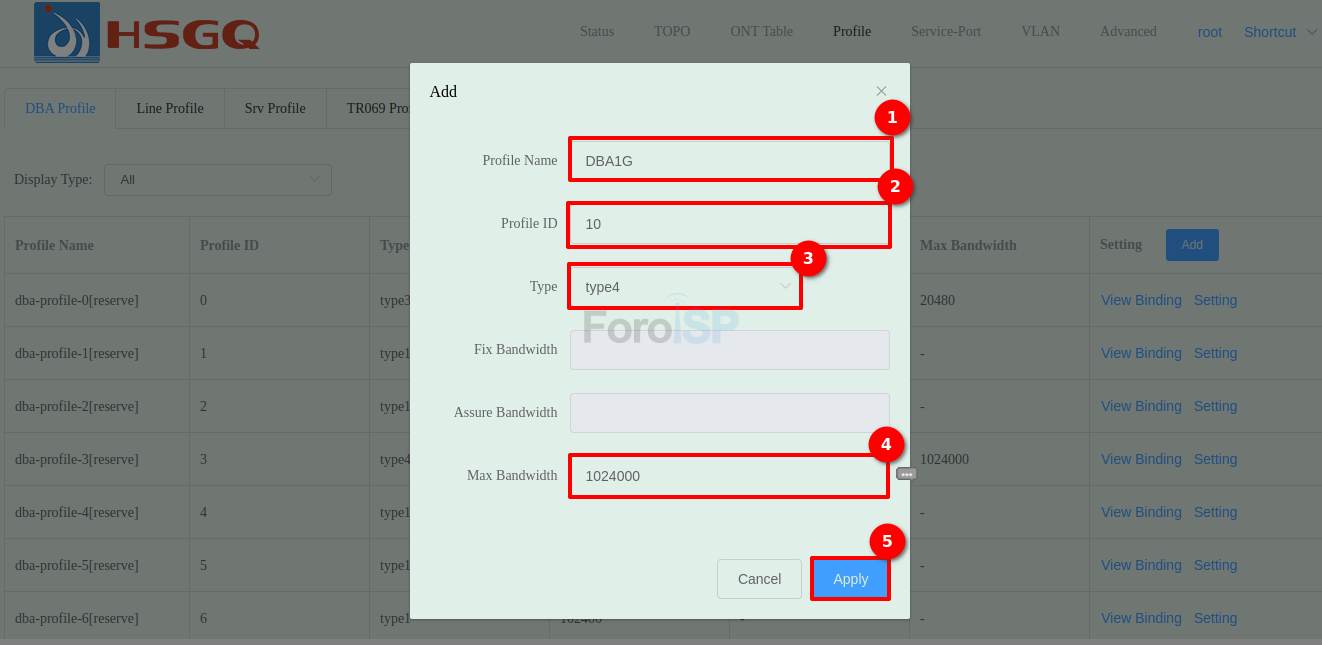

• Profile Name: Puede elegir el nombre de su necesidad
• Type: type4, para este ejemplo
• Max Bandwidth: 1G Velocidad

7 Autorizar ONU

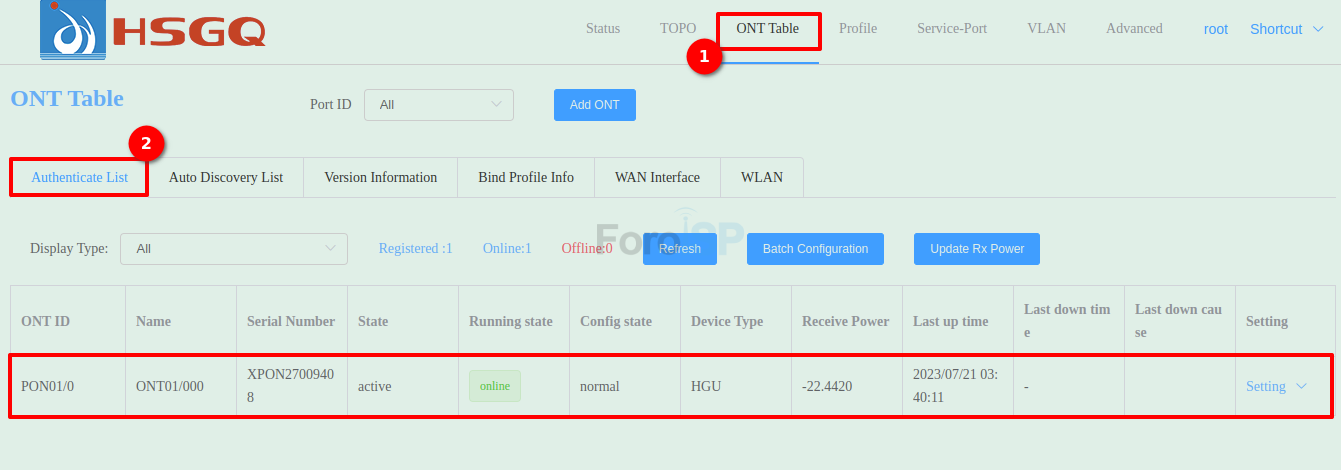

Al tener el puerto como "Auto" la OLT autoriza automaticamente la ONU al detectarla. Para visualizar la ONU autorizada colóquese en:

ONT Table | Authenticate List

Archivo adjunto 2693
