Como configurar un Expansor Wifi

Como configurar un Expansor Wifi

Un extensor WiFi lo que hace es recoger la señal WiFi original del router, y ampliarla para que llegue más lejos. Imagina que una persona (el router) le dice algo a otra (el extensor WiFi) al oÃ*do, y esta última lo grita con un megáfono, para que se oiga más lejos.
AsÃ* funciona un extensor WiFi



Archivo adjunto 2723


En este manual les enseñare a configurar un expansor WIFI de la marca TP-LINK TL-WR840N, mi proveedor de Internet me dejo instalado una ONU marca Huawei EG8145V5V , estos son los pasos que llevaremos acabo para la configuración del TP-LINK


1 . Configurar en WIFI con el mismo nombre y contrasena que tiene configurado mi ONU de mi Proveedor

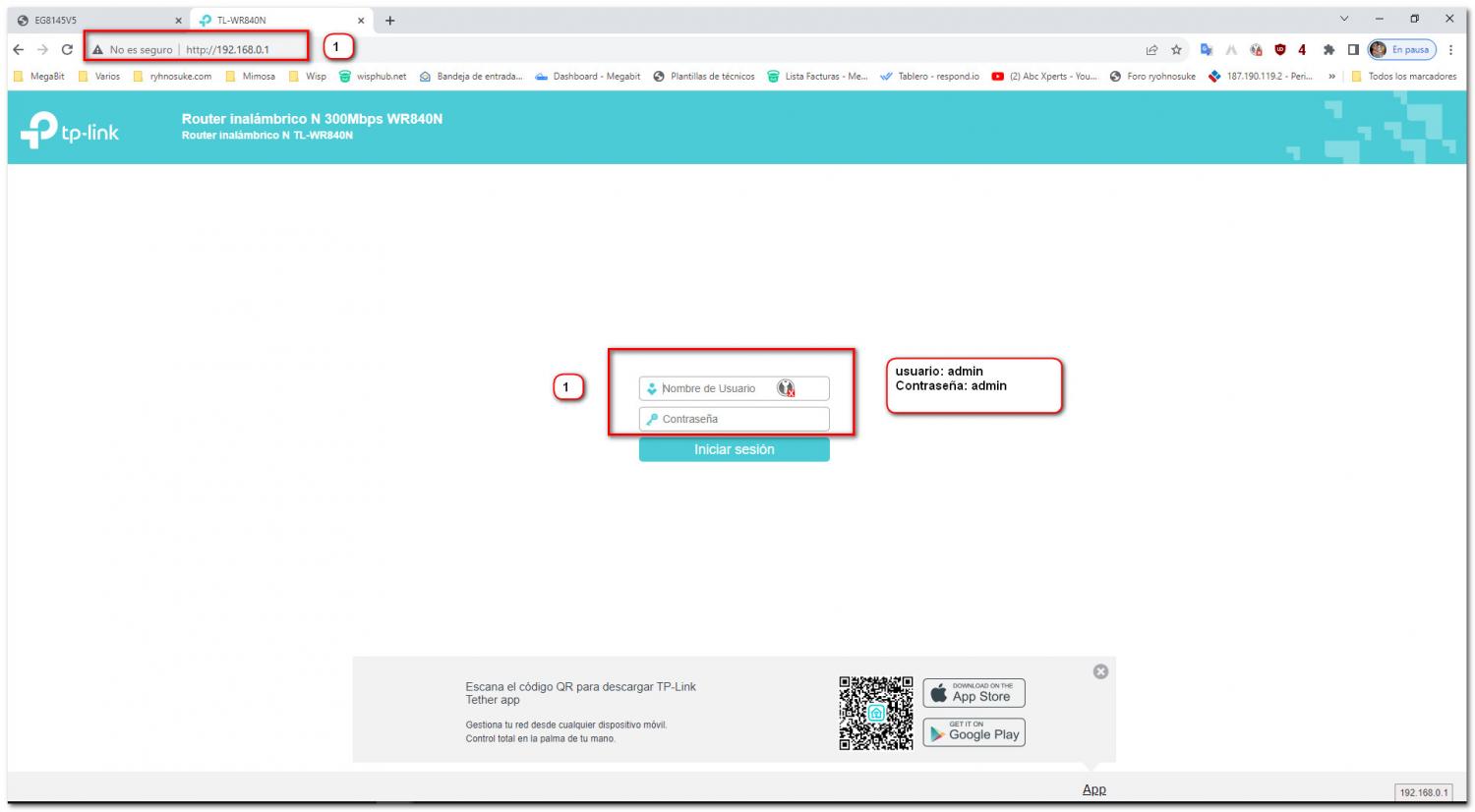

1.1 Entramos con la ip 192.168.0.1 usuario: admin pass : admin


Archivo adjunto 2715


1.2 Tildamos Configuracion rapida

Archivo adjunto 2712

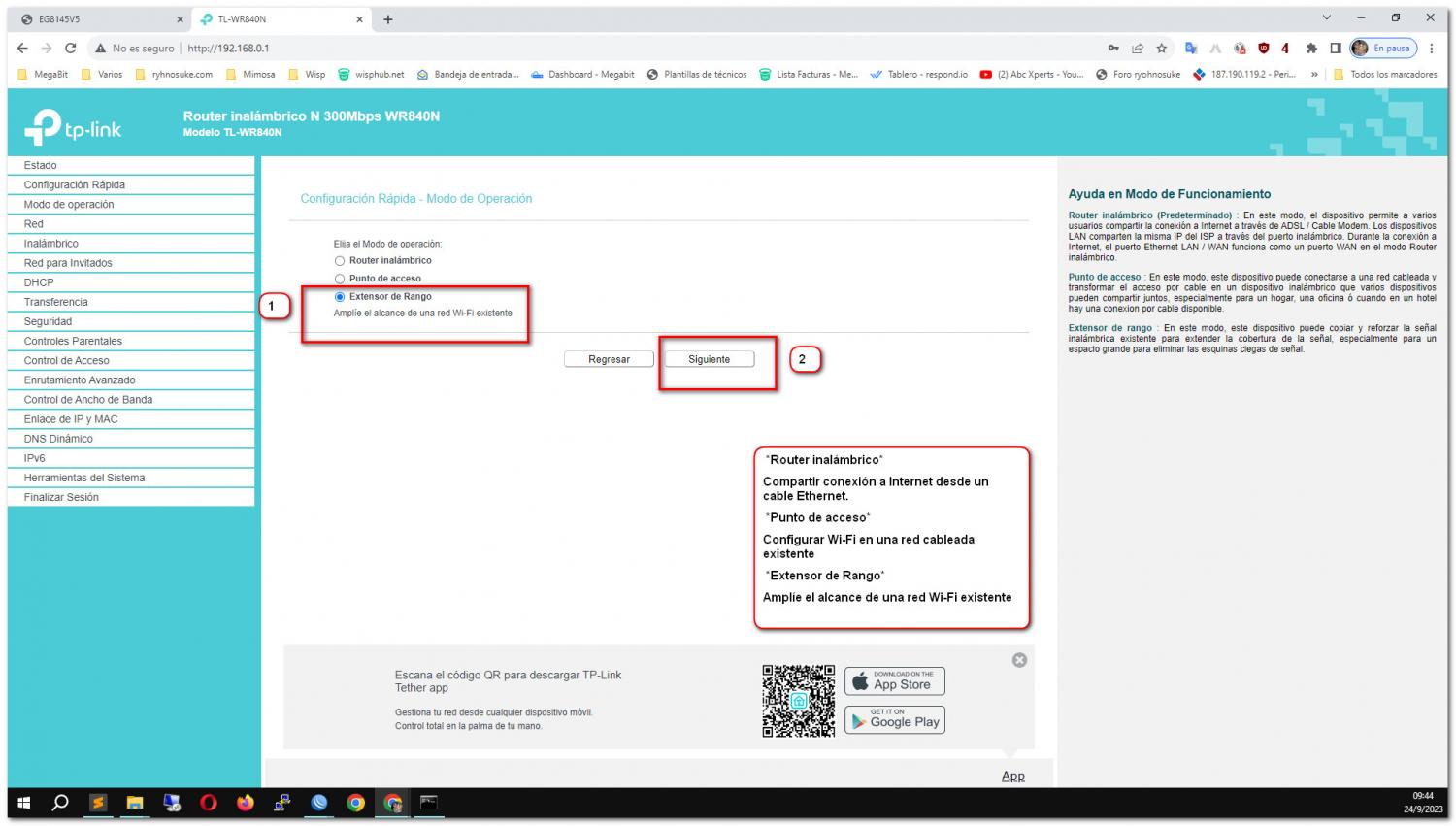

1.3 Configuramos el TP-LINK en modo "Extensor de Rango"


Archivo adjunto 2714

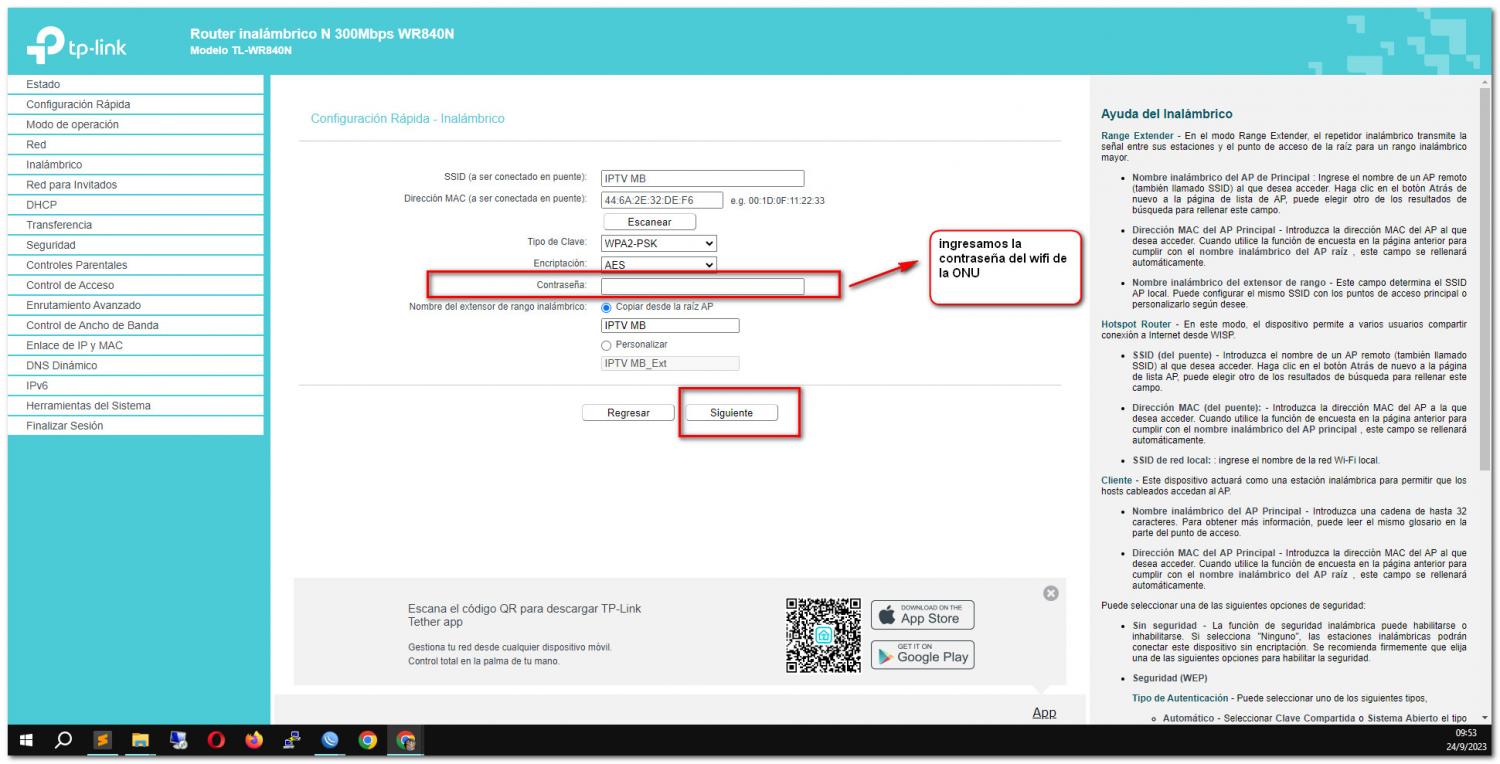

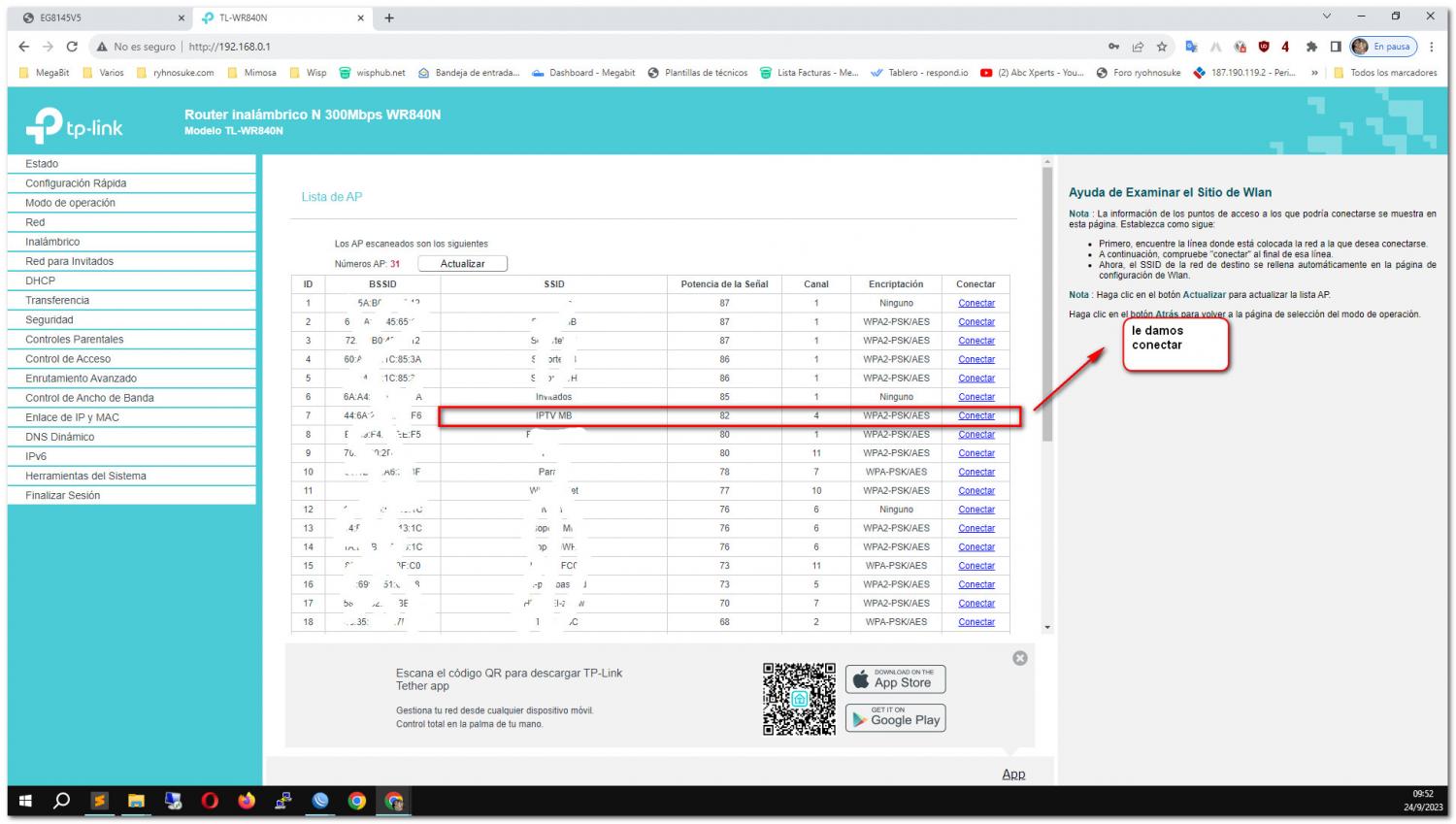

1.4 Configuracion Inalambrico ( configuramos el mismo SSID Y Contraseña de la ONU

Archivo adjunto 2717


Archivo adjunto 2713

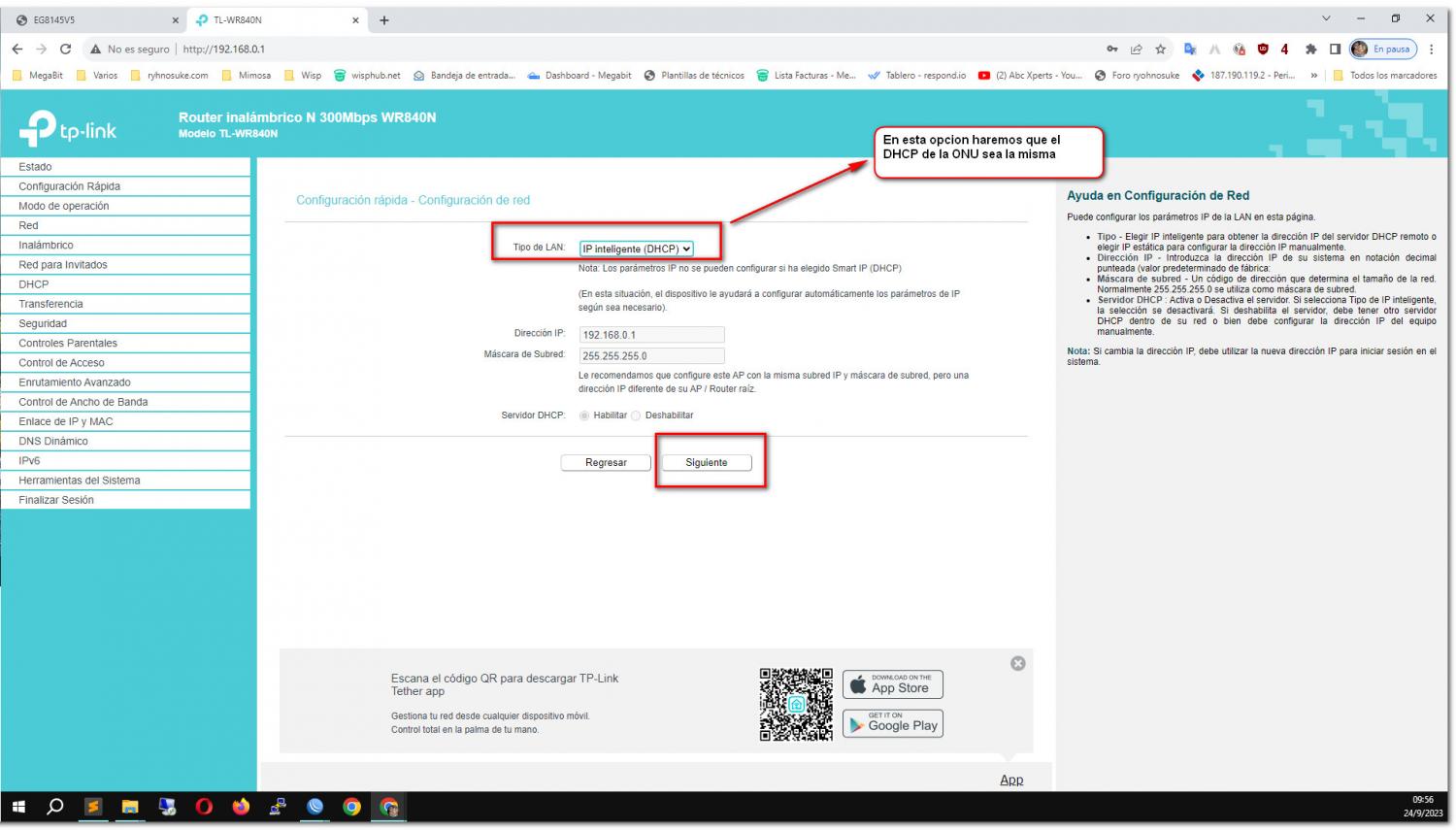

1.5 Configuramos el DHCP Ingresamos IP inteligente. ( En esta configuracion para que la ONU entregue las IPS a los equipos conectados)


Archivo adjunto 2718

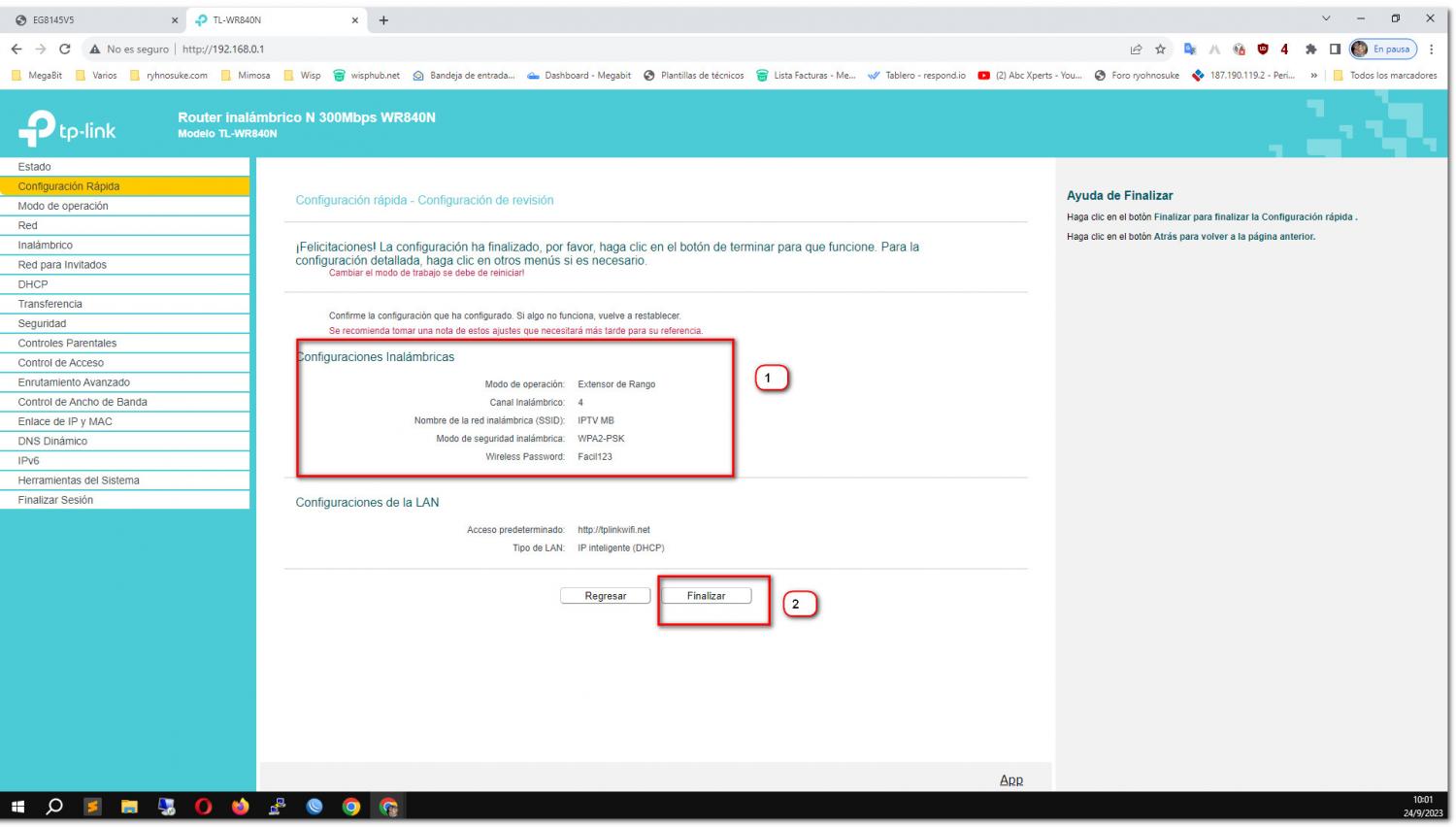

1.6 Por ultimo validamos los datos de la cofiguracion Inalambrica y le damos finalizar

Archivo adjunto 2719

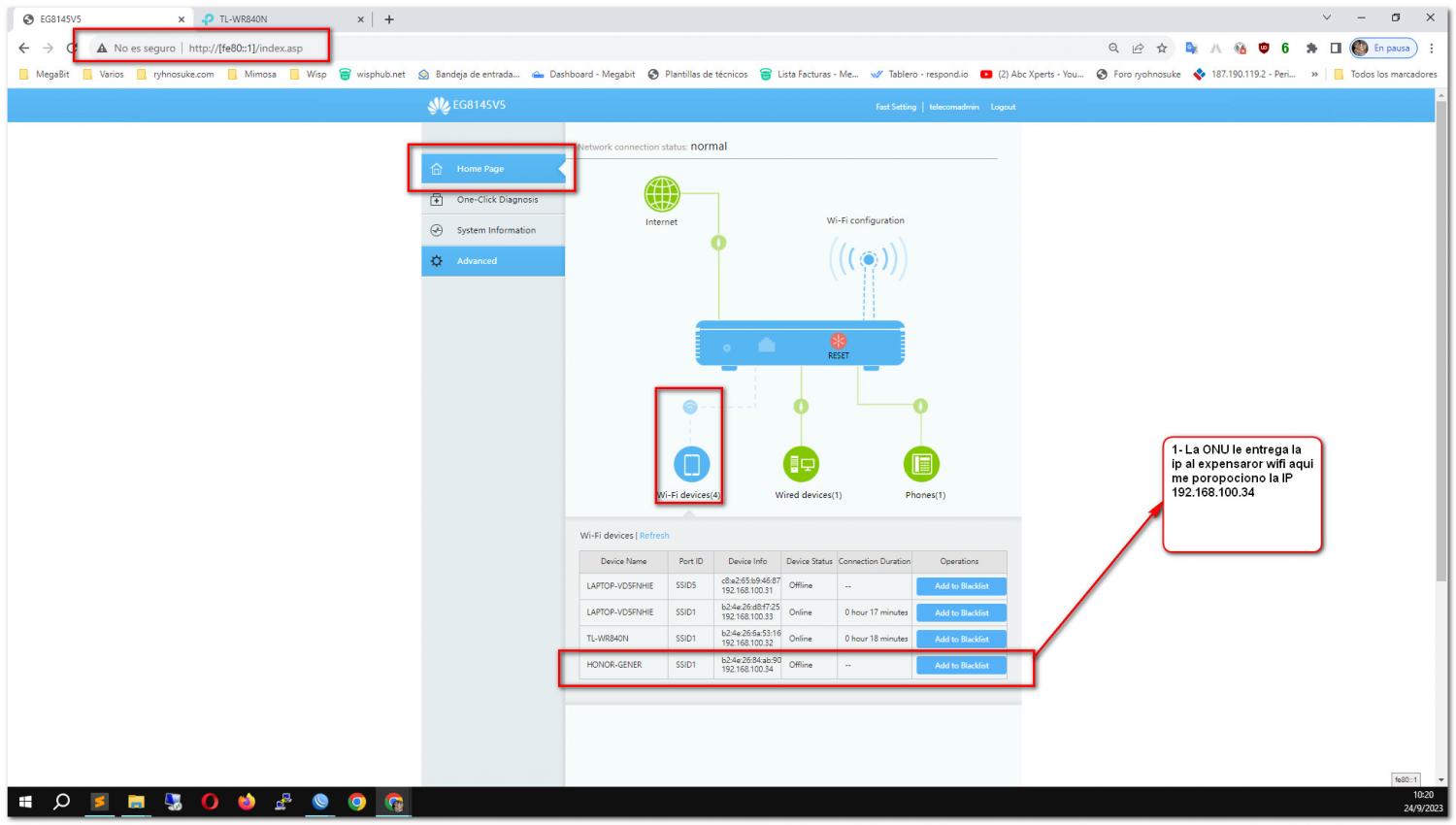

2. Validar en la ONU los equipos conectados y validar que tenga la misma IP


Archivo adjunto 2721

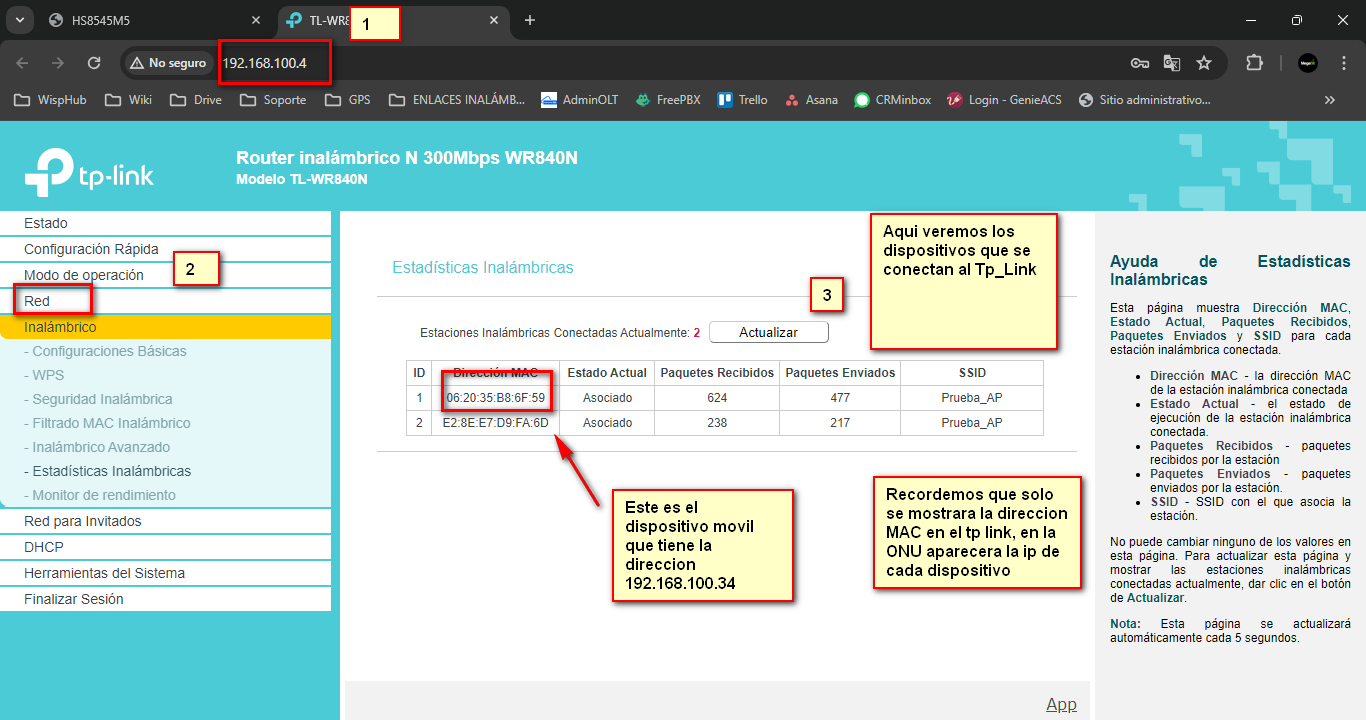

2.1 Validar desde el expansor wifi que dispositivos se encuentra conectados

Archivo adjunto 3035



3 Cuestionario


1. ¿Me debe dar la misma IP de la ONU principal y el extensor TPLINK ?
R: Si , Por que la ONU principal tiene configurado el DHCP y es extensor solo es el medio
Archivo adjunto 3028

Ejemplo : si el extensor TPLINK entregara ip a los equipos tendrÃ*amos problemas con el internet hay equipos como los chrome cast , roku e incluso consolas de videojuegos nos marcarian errores como doble nat , el servicio de internet es inseguro o de plano los equipos no tendrÃ*an salida a internet por eso es importante que solamente la ONU del proveedor entregue ( asigne ) las ip a los equipos conectados.

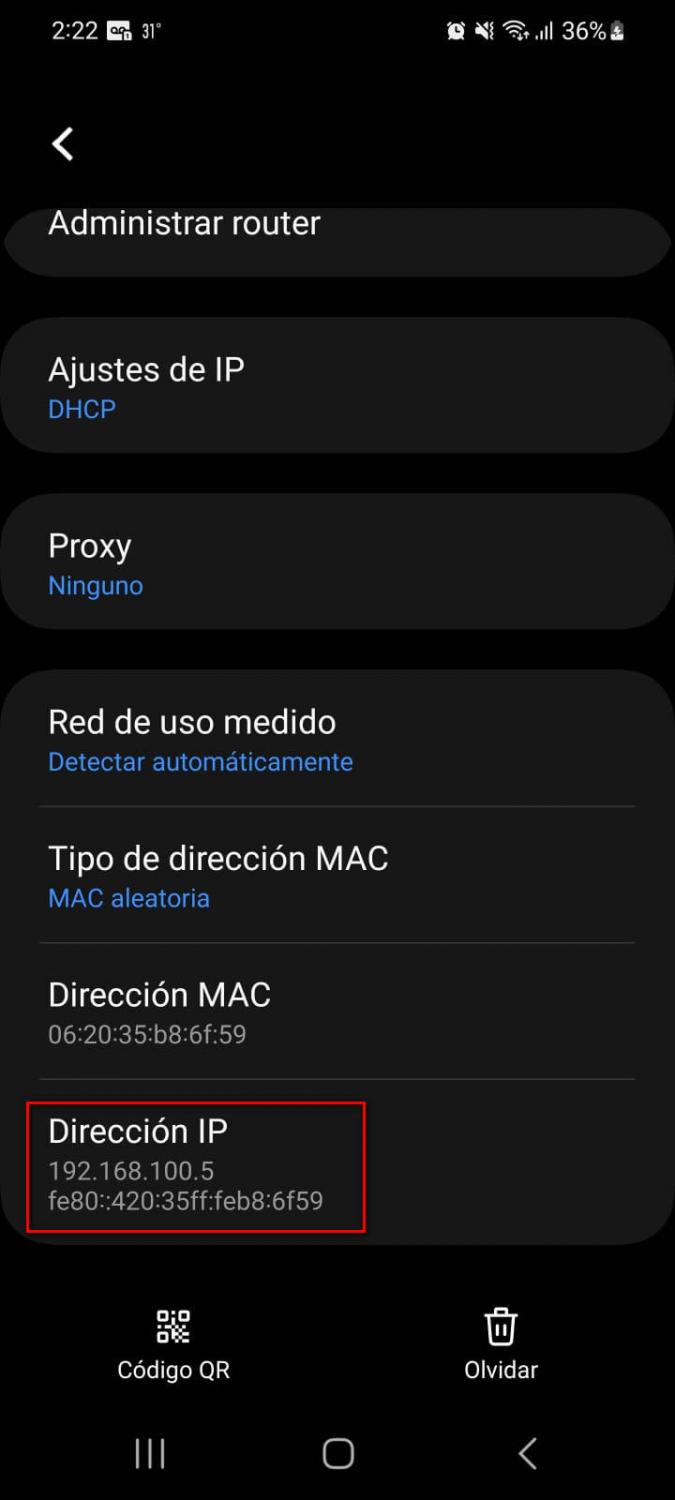

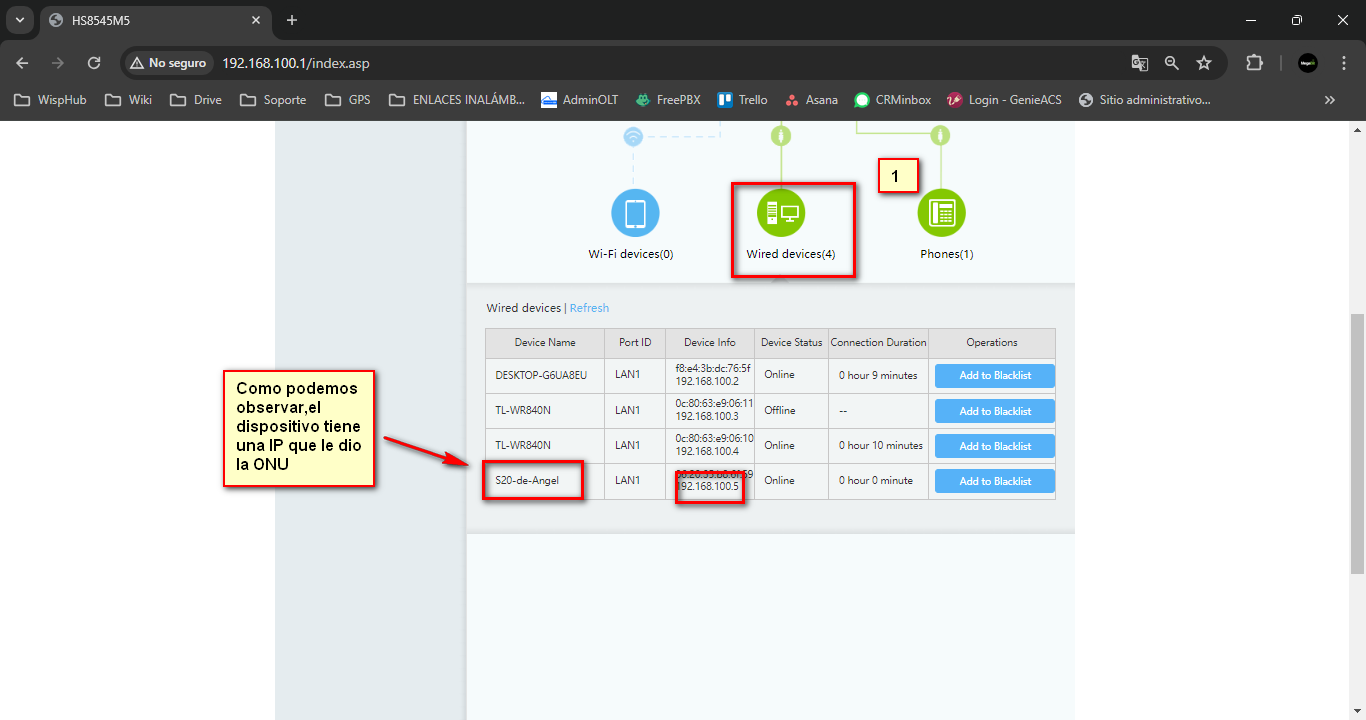

Aqui podemos observar que ip le asigno la ONU al dispositivo

Archivo adjunto 3028


Observamos que la ip del dispositivo es la misma de la tabla del DHCP de la ONU

Archivo adjunto 3030


2. ¿como saber si estoy conectado a la ONU o al extensor TPLINK ?
R: En el paso 2 y 2.1 podemos validar donde estan conectados los dispositivos ejemplos:

Validación de los equipos conectados en el Expansor


Archivo adjunto 3035


Como podemos observar es el mismo dispositivo

Archivo adjunto 3030


Validación de los equipos conectados en la ONU


Archivo adjunto 3028






3. ¿Los equipos conectados donde deben salir a internet , en la onu o en el extensor wifi?
R: En la ONU por que ahi esta configurado mi WAN con salida a internet


Archivo adjunto 3028



4.¿el extensor es solo una antena o me va entregar ips?
R: El extensor wifi solo es el medio para extender la cobertura wifi

Archivo adjunto 3035


5.¿Que pasa si apago el wifi de la onu y el expansor sigue prendido?

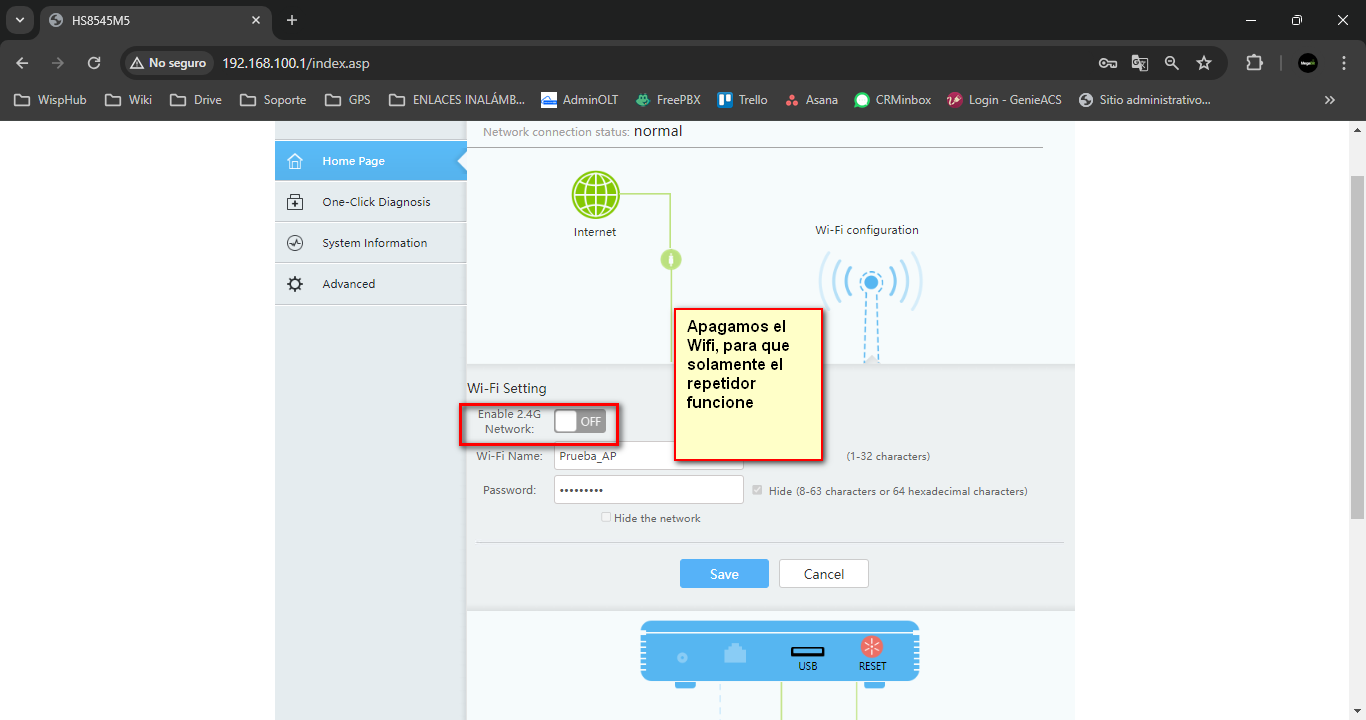

Ejemplo, en esta imagen podemos observar que esta desactivado el wifi de la ONU


Archivo adjunto 3032


¿tienes wifi y a travez de quien del expansor o la onu?

Del expansor


En esta imagen podemos observar que los dispositivos se conectan a travez del tp link pero el que les da salida a internet es la ONU


Archivo adjunto 3035

Pero quien otorga las IP es la ONU

Archivo adjunto 3028
