¿Cómo configurar VSOL Single PON utilizando método Manual?

Configuración InicialEstas configuraciones se realizaron utilizando OLTs con las siguientes características:

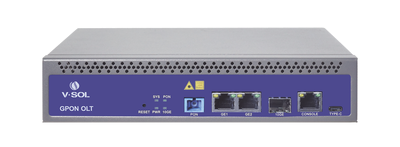

VSOL V1600G5:

Archivo adjunto 2725

Accesos IP Default
192.168.8.200

User & Password

• User: admin
• Password: Xpon@Olt9417#

Debemos conectarnos físicamente a la OLT

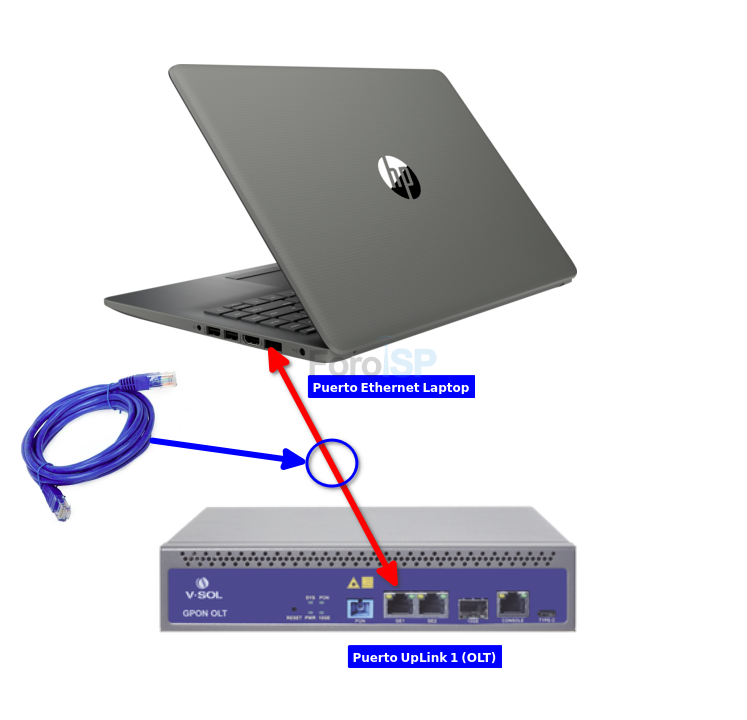

Utilizando el cable utp del puerto Ethernet de nuestra computadora al puerto UpLink1 de la OLT, una vez conectados debes asignar una ip estática (que se encuentre en el rango de la ip de la OLT) a nuestra computadora para poder alcanzarla, por ejemplo 192.168.8.10.
Archivo adjunto 2745

Una vez hecho lo anterior probamos dando ping a 192.168.8.200

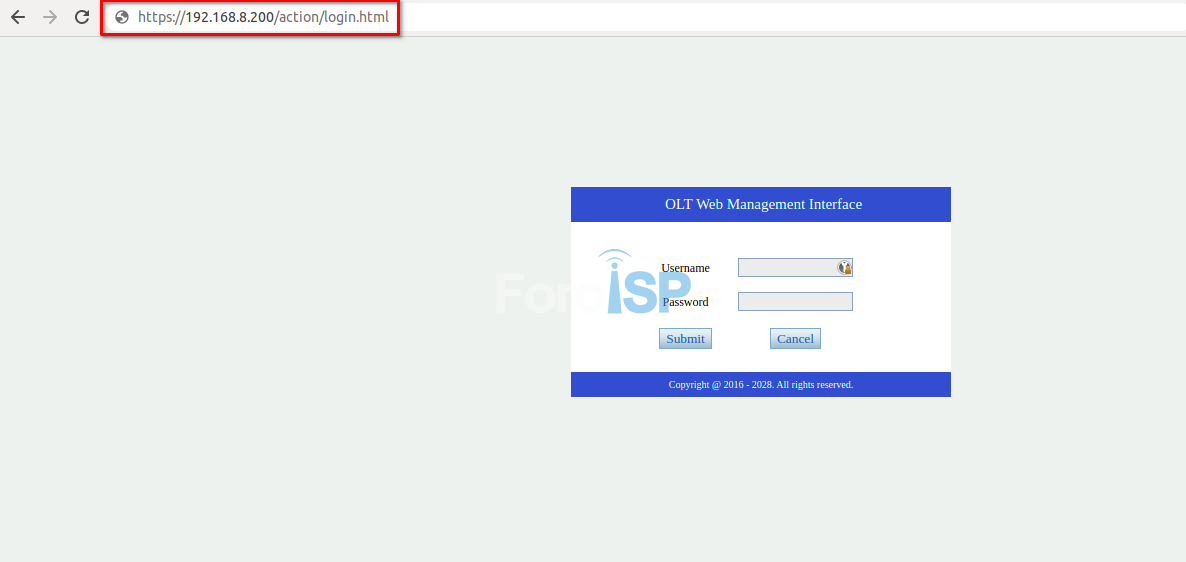

Ingresar a la OLT utilizando la Interfaz Web

Archivo adjunto 2769

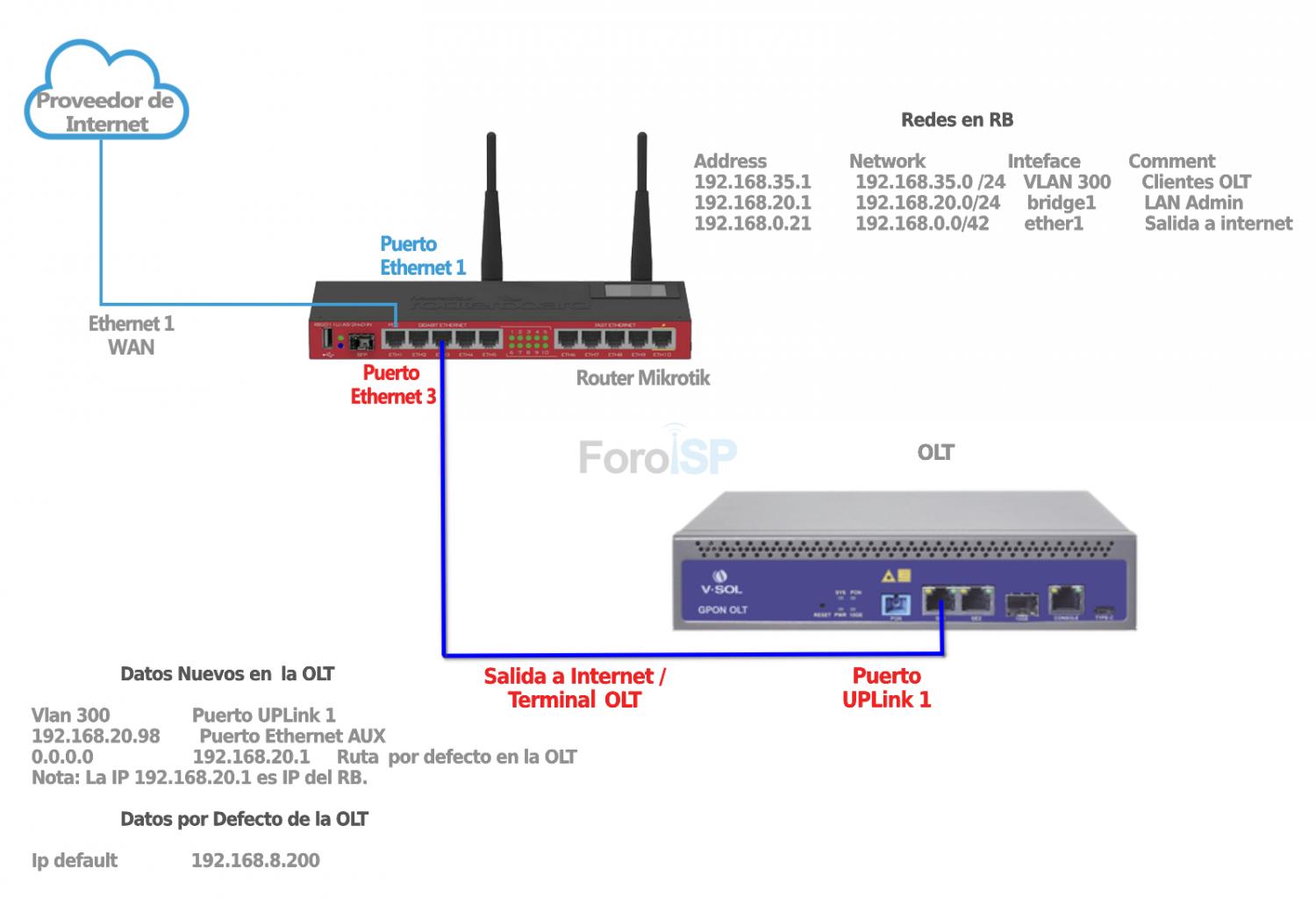

El siguiente diagrama presenta la conexión física a seguir cuando no contamos con fibra óptica para hacer conexión SFP
Archivo adjunto 2740

Asignar IP de administración a la OLT

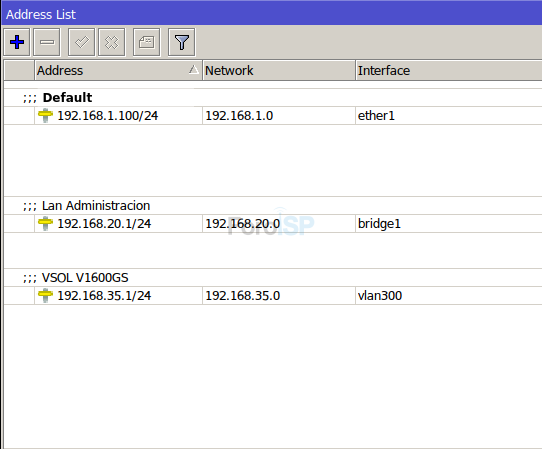

Debemos tener agregadas nuestra VLAN, LAN de Administración y LAN de Segmento de Clientes en nuestro Router.

Archivo adjunto 2739

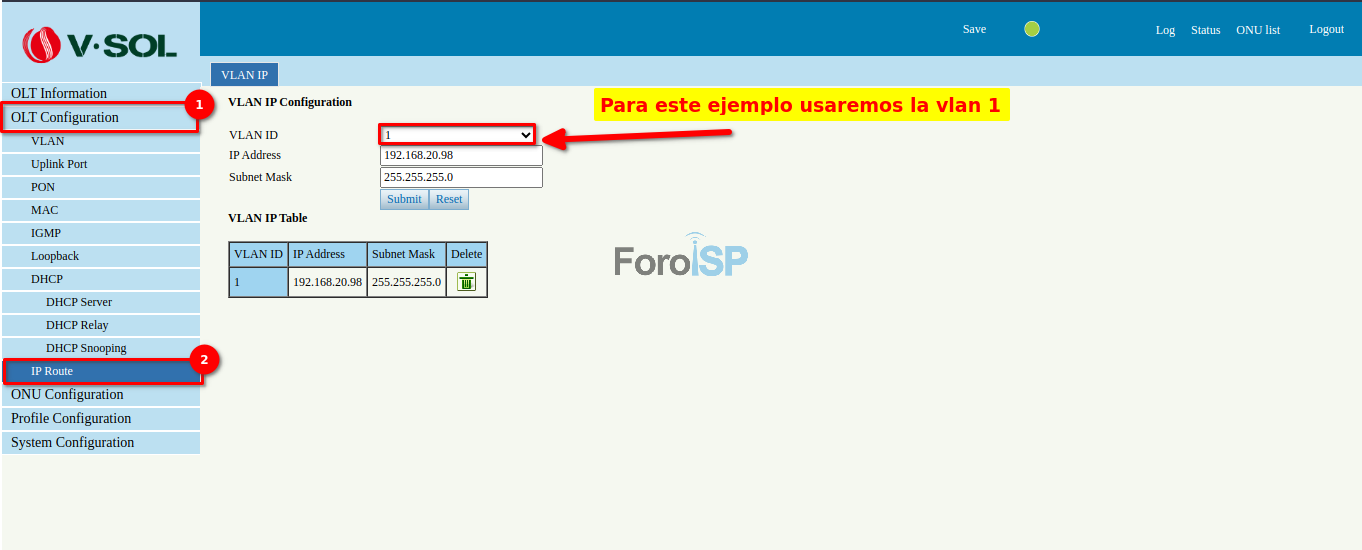

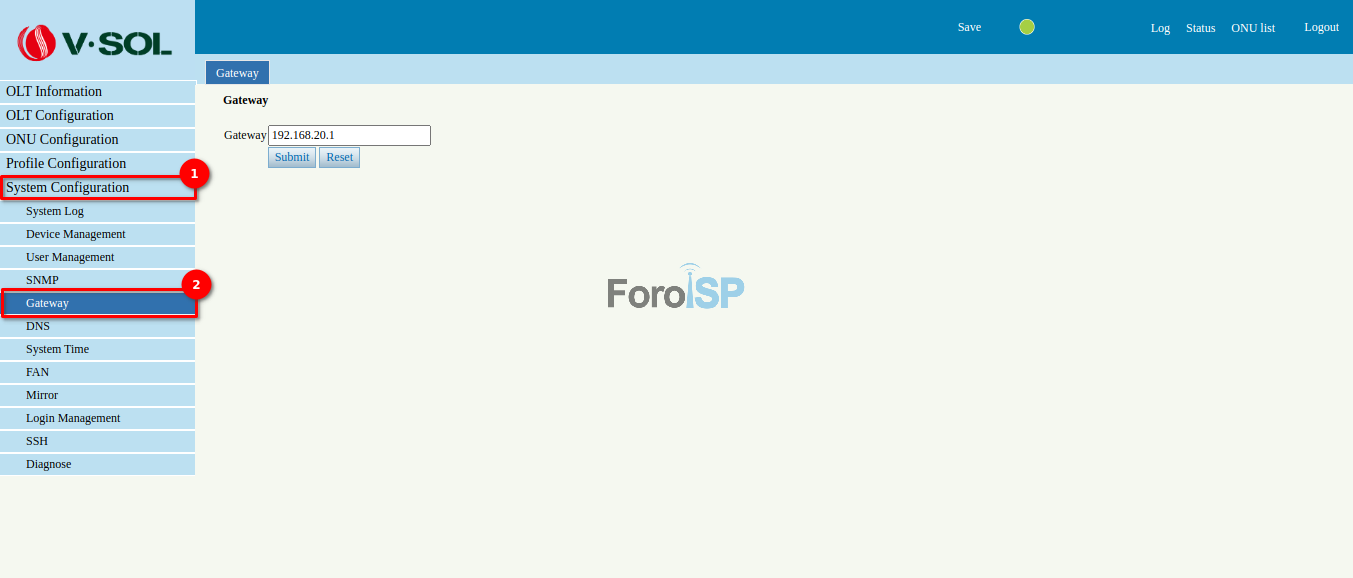

Vamos a asignar la ip 192.168.20.98 a la vlan 1, esto permitirá acceder a la interfaz utilizando la IP de administración y no la IP default.

Archivo adjunto 2770

Archivo adjunto 2771

Pasos para configurar y autorizar utilizando método Auto Learn:

1. Verificar el modo de autorización.
2. Crear VLAN.
3. Crear DBA Profile.
4. Autorizar ONU.
5. Configurar servicio
6. Crear Tcont
7. Crear Gemport
8. Crear Service

1 Verificar el modo de autorización
Una vez haya iniciado sesión en la OLT, usualmente el modo de autorización está de forma manual, compruebe esta información.

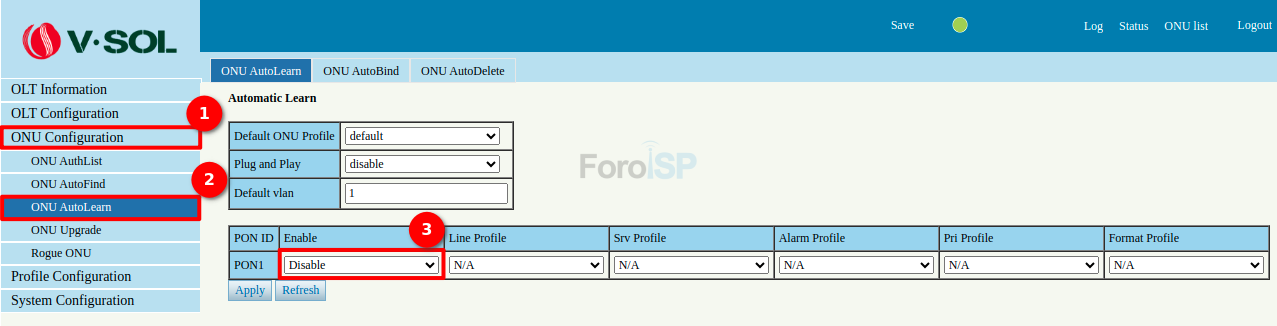

​ONU Configuration | ONU AutoLearn

Archivo adjunto 2748
2 Crear VLAN

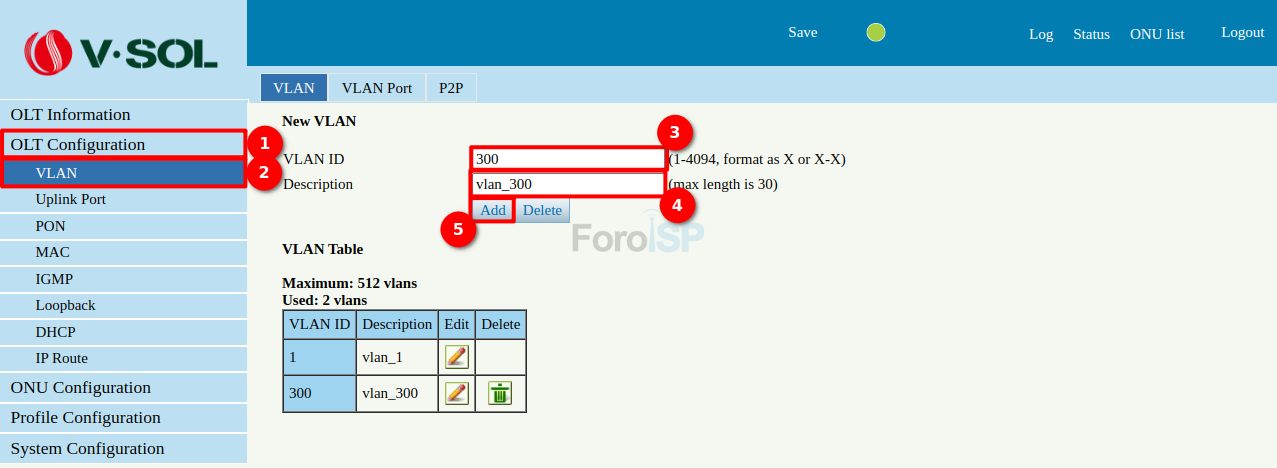

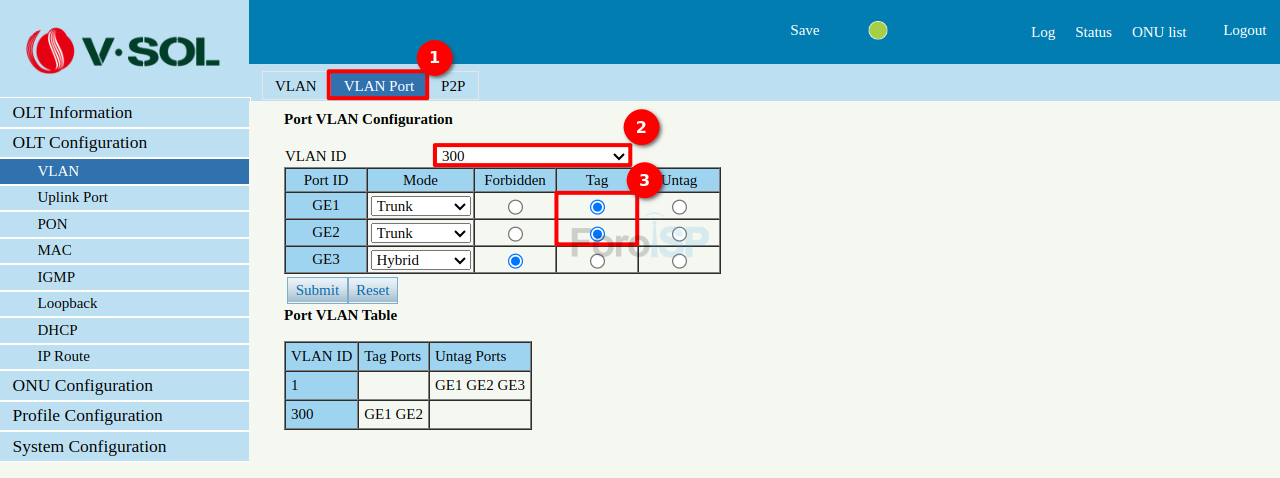

Creamos la VLAN correspondiente y darle tag al puerto, en este ejemplo crearemos la VLAN 300 y daremos tag al puerto, colóquese en:

OLT Configuration | VLAN

Archivo adjunto 2752
Archivo adjunto 2758

3 Crear DBA Profile

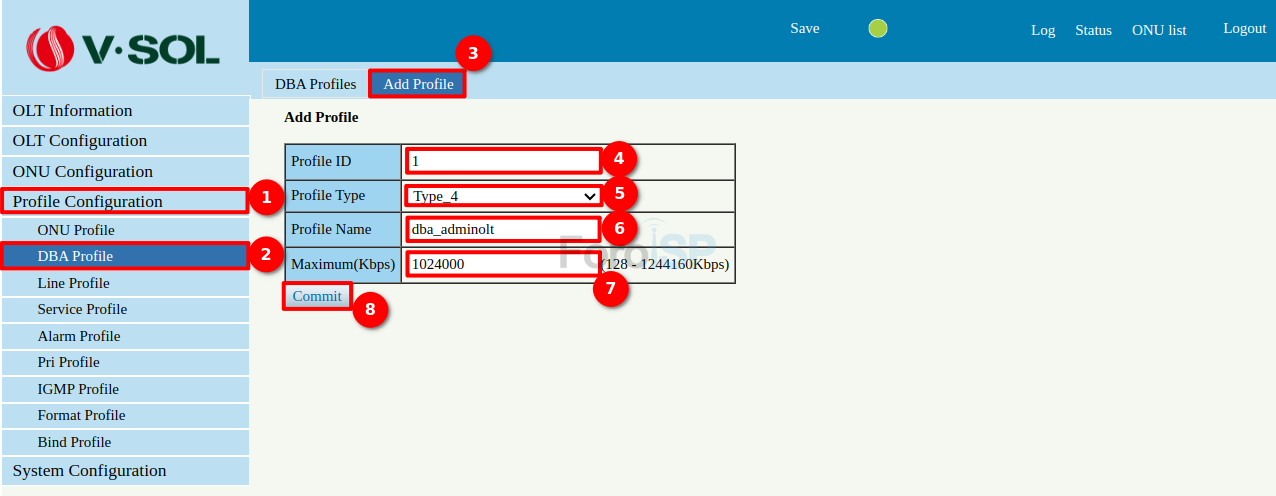

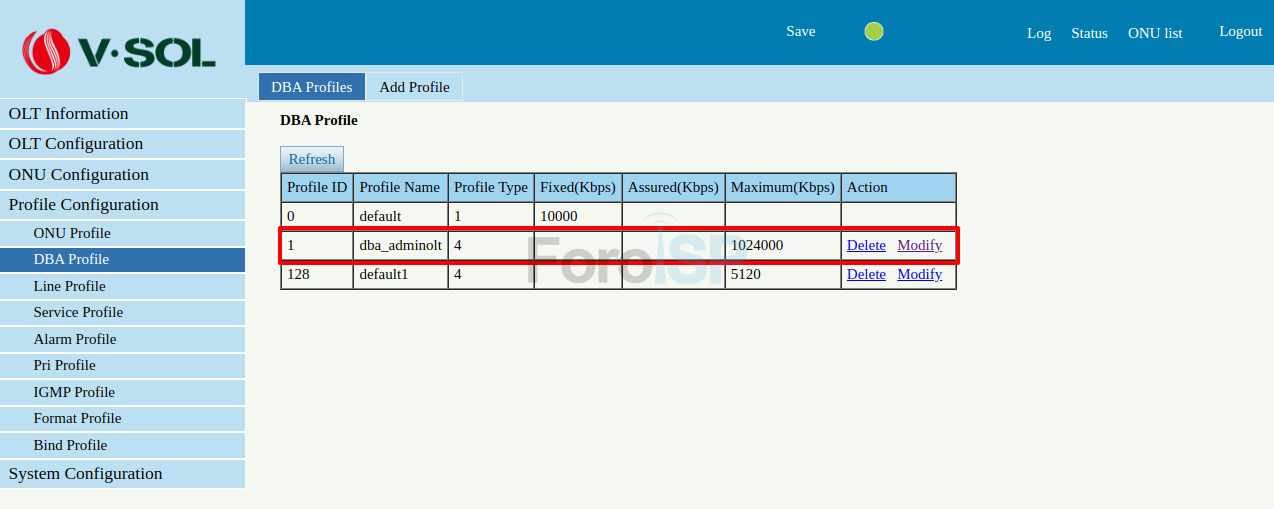

Ahora, es necesario crear un DBA Profile, para este ejemplo será de 1024000 (1G). La OLT cuenta ya con 1 DBA Profile así que podemos poner el ID 1 en adelante y que no se repita. Colóquese en:

Profile Configuration | DBA Profile
Archivo adjunto 2760

Archivo adjunto 2761
4 Autorizar ONU

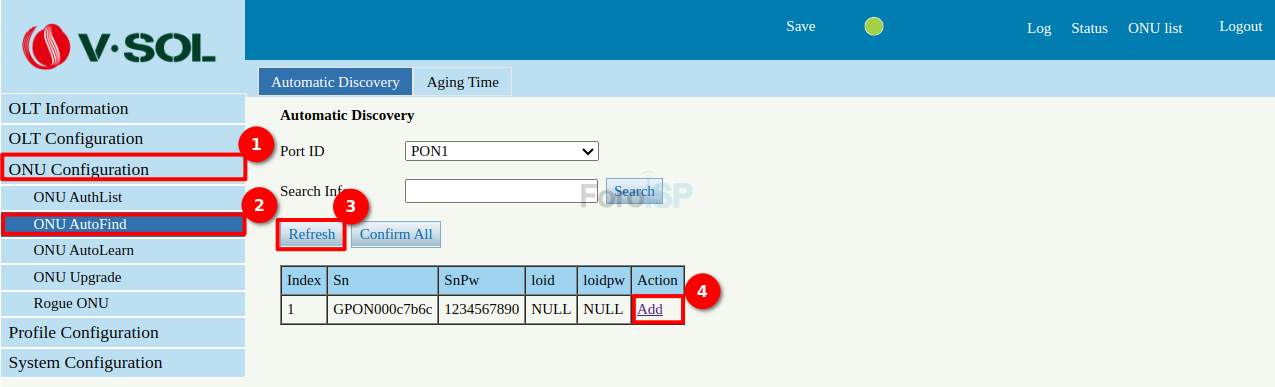

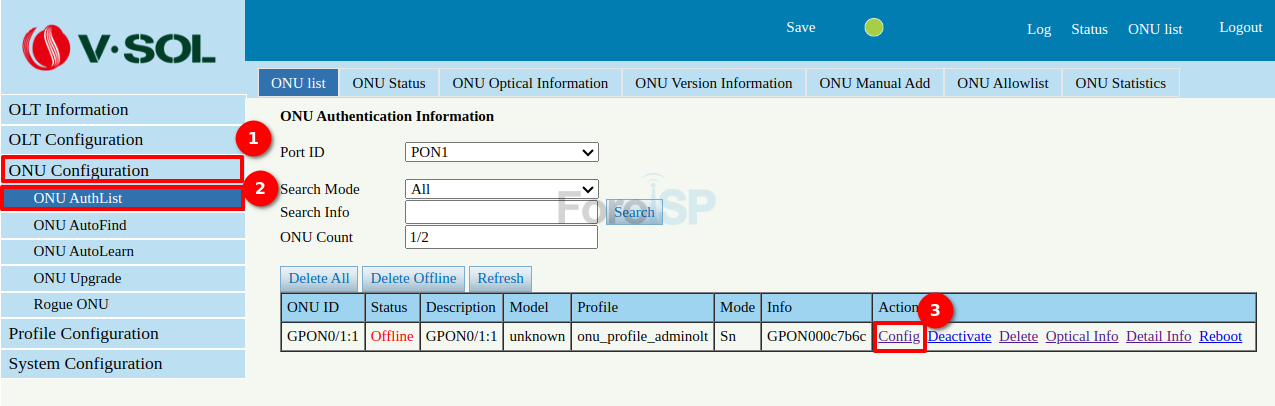

En la lista ubicamos la que deseamos autorizar y presionamos Add.

Archivo adjunto 2762

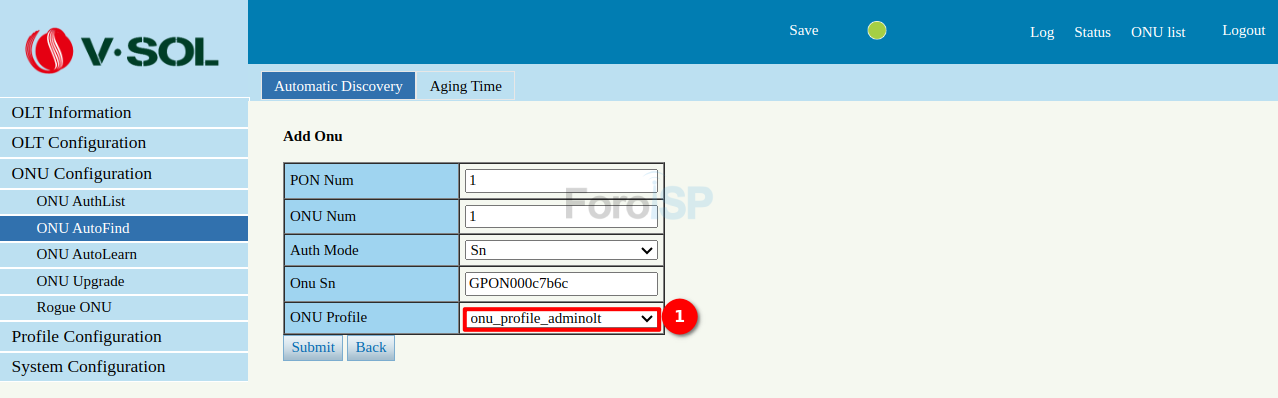

Los campos PON Number, ONU Number, Auth Mode y Onu SN se asignaran automáticamente.

Archivo adjunto 2763

5 Configurar servicio

Archivo adjunto 2764

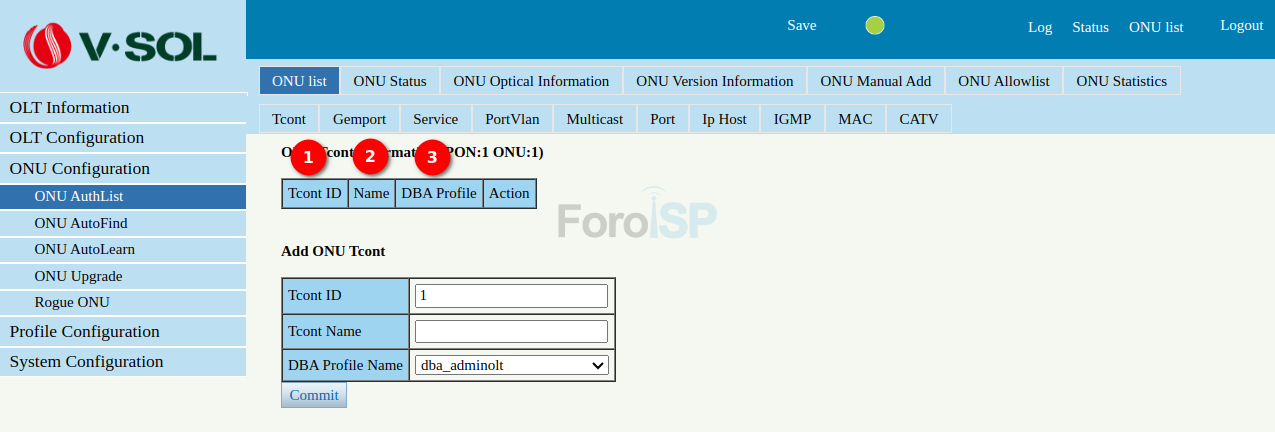

Debemos crear los 3 puntos marcados en la imagen inferior.

Archivo adjunto 2765

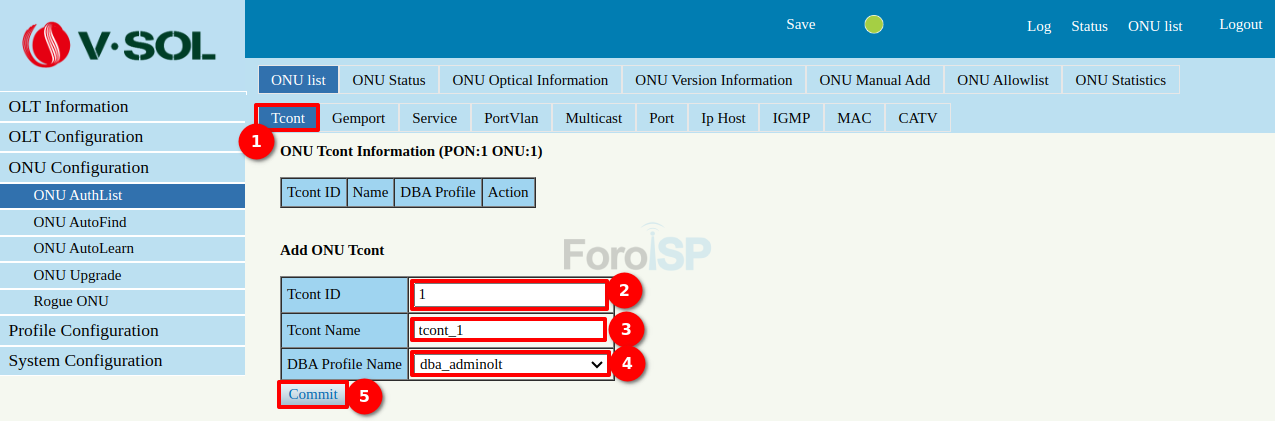

6 Crear Tcont

Archivo adjunto 2766

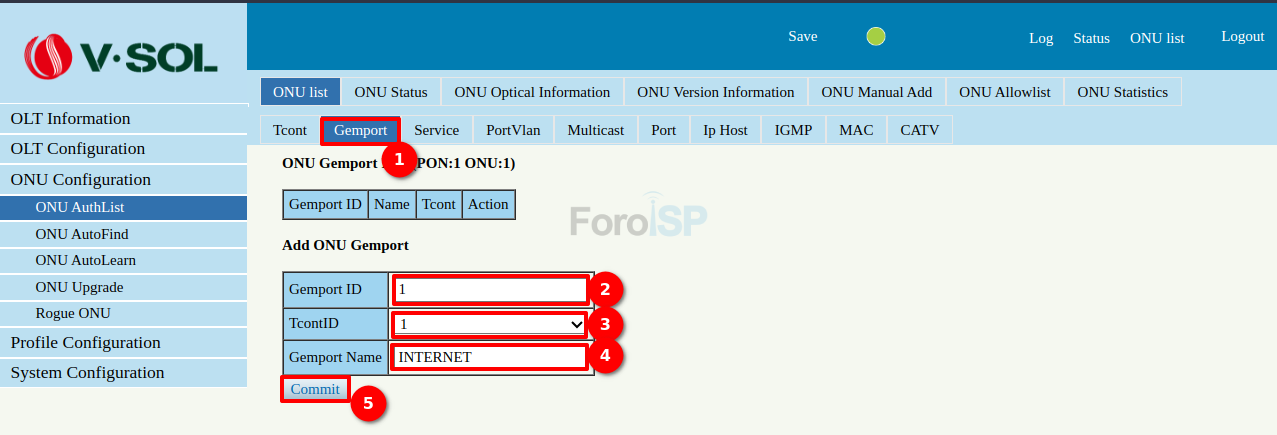

7 Crear Gemport

Archivo adjunto 2767

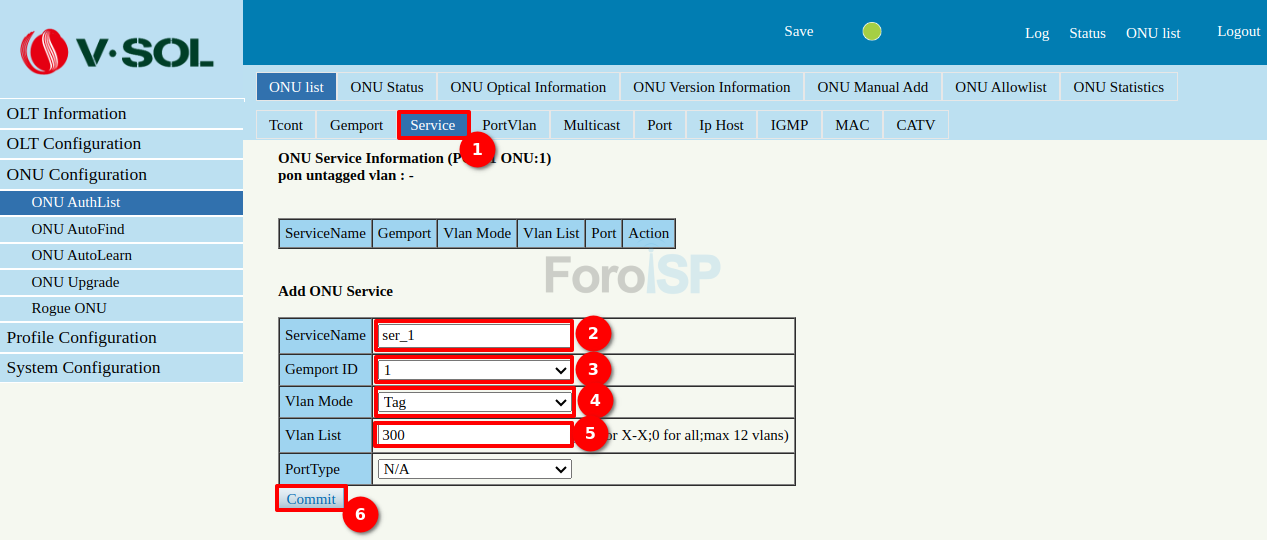

8 Crear Service

Archivo adjunto 2768

1. Especificamos el nombre del servicio.
2. Definimos que gemport se utilizara, para este ejemplo usaremos el ID del gemport creado en el paso 4.
3. Tipo de Vlan (tag/untag), para este ejemplo usaremos Tag.
4. Especificamos la Vlan de Cliente, en nuestro esquema definimos que la Vlan 300 se usará para proveer servicio a los clientes.
