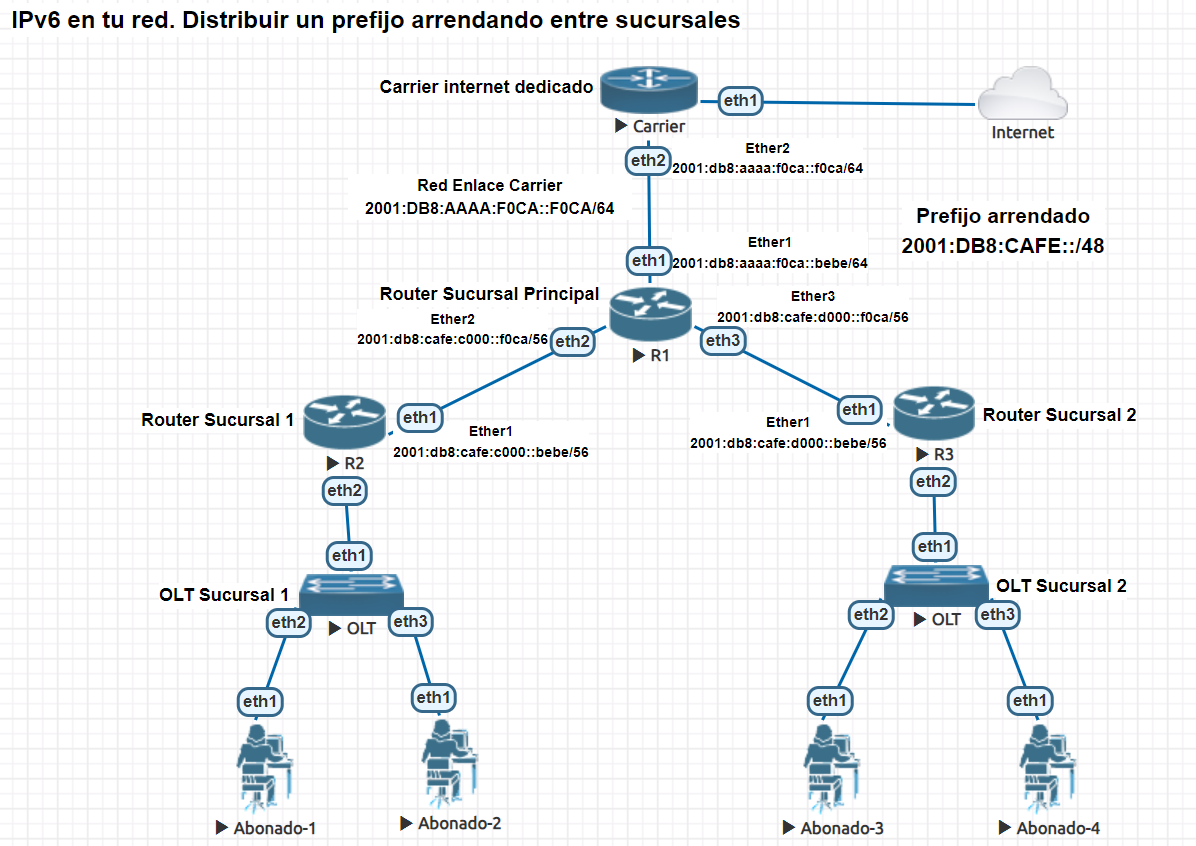

El siguiente es una continuación de este otro manual. El laboratorio ha sido virtualizado en Eve-ng para ejemplificar como distribuir un prefijo de red sobre varias sucursales.
El prefijo utilizado es el destinado para documentación de IPv6, por lo que el laboratorio no cuenta con salida a internet, aunque para efectos de este manual no es necesario contar con internet en las máquinas.
Archivo adjunto 2961
Nota
Todos los equipos usados en el laboratorio son imagenes de RouterOS, con ello se podrá ejemplificar el funcionamiento de routers, switches y la configuración del cliente final
El prefijo 2001:db8::/32 se utiliza para documentación de IPv6, para este ejercicio hemos partido el prefijo /32 en un prefijo /48, el prefijo se distribuirá entre un router principal y dos routers sucursales.
Configuración de Router Sucursal Principal

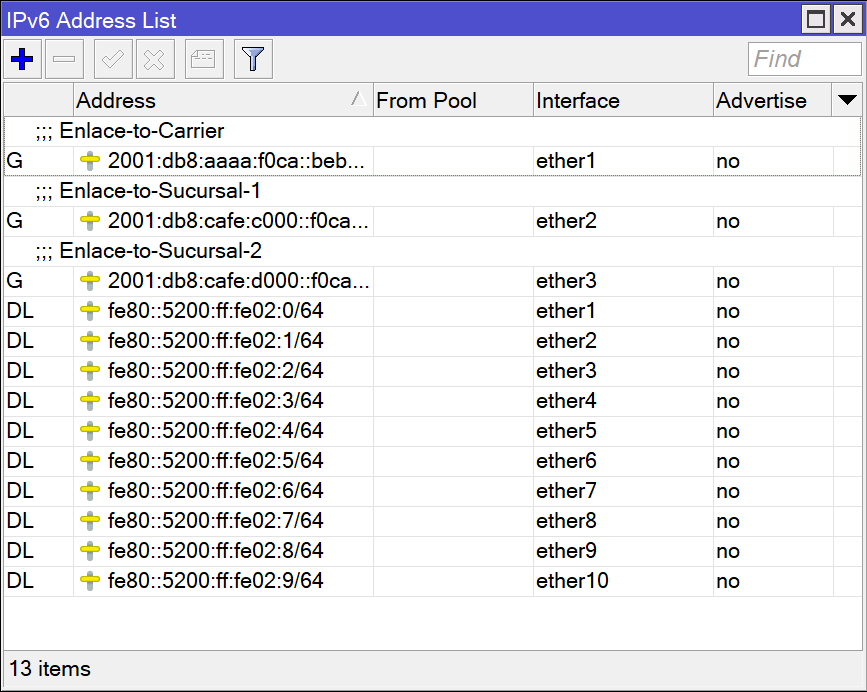

1 Direccionamiento de las interfaces
Primero debemos colocar las direcciones ipv6 dentro de las interfaces del router principal de la organización.
Archivo adjunto 2962
/ipv6 address
add address=2001:db8:aaaa:f0ca::bebe advertise=no comment=Enlace-to-Carrier interface=ether1
add address=2001:db8:cafe:c000::f0ca/56 advertise=no comment=Enlace-to-Sucursal-1 interface=ether2
add address=2001:db8:cafe:d000::f0ca/56 advertise=no comment=Enlace-to-Sucursal-2 interface=ether3

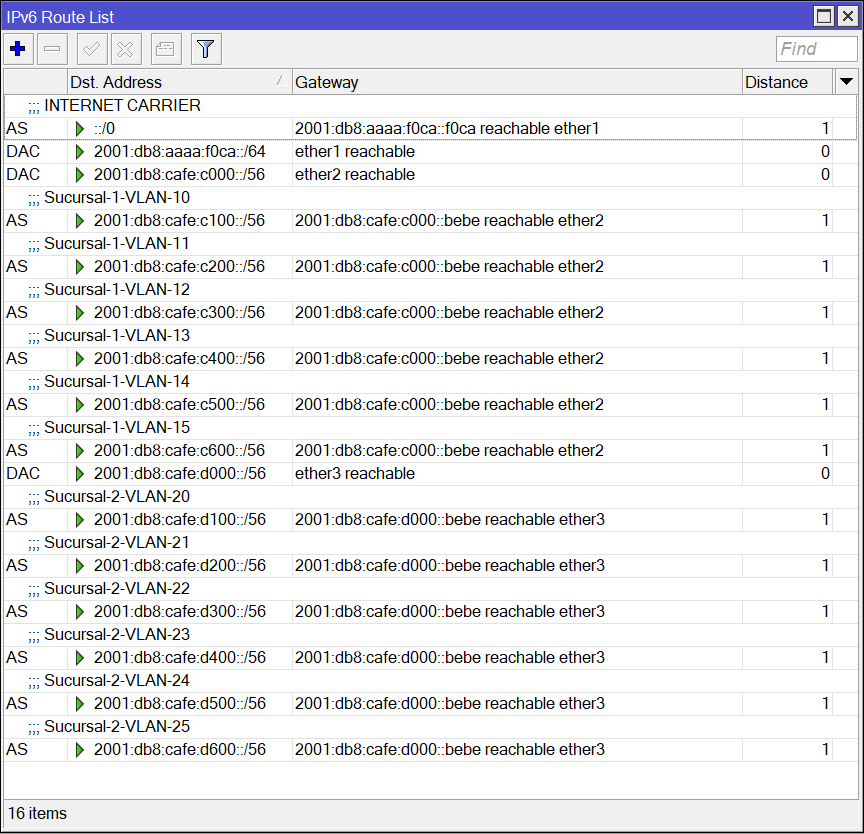

2 Agregar rutas de Router Sucursal Principal
Archivo adjunto 2963
/ipv6 route
add check-gateway=ping comment="INTERNET CARRIER" distance=1 gateway=2001:db8:aaaa:f0ca::f0ca
add comment=Sucursal-1-VLAN-10 distance=1 dst-address=2001:db8:cafe:c100::/56 gateway=2001:db8:cafe:c000::bebe
add comment=Sucursal-1-VLAN-11 distance=1 dst-address=2001:db8:cafe:c200::/56 gateway=2001:db8:cafe:c000::bebe
add comment=Sucursal-1-VLAN-12 distance=1 dst-address=2001:db8:cafe:c300::/56 gateway=2001:db8:cafe:c000::bebe
add comment=Sucursal-1-VLAN-13 distance=1 dst-address=2001:db8:cafe:c400::/56 gateway=2001:db8:cafe:c000::bebe
add comment=Sucursal-1-VLAN-14 distance=1 dst-address=2001:db8:cafe:c500::/56 gateway=2001:db8:cafe:c000::bebe
add comment=Sucursal-1-VLAN-15 distance=1 dst-address=2001:db8:cafe:c600::/56 gateway=2001:db8:cafe:c000::bebe
add comment=Sucursal-2-VLAN-20 distance=1 dst-address=2001:db8:cafe:d100::/56 gateway=2001:db8:cafe:d000::bebe
add comment=Sucursal-2-VLAN-21 distance=1 dst-address=2001:db8:cafe:d200::/56 gateway=2001:db8:cafe:d000::bebe
add comment=Sucursal-2-VLAN-22 distance=1 dst-address=2001:db8:cafe:d300::/56 gateway=2001:db8:cafe:d000::bebe
add comment=Sucursal-2-VLAN-23 distance=1 dst-address=2001:db8:cafe:d400::/56 gateway=2001:db8:cafe:d000::bebe
add comment=Sucursal-2-VLAN-24 distance=1 dst-address=2001:db8:cafe:d500::/56 gateway=2001:db8:cafe:d000::bebe
add comment=Sucursal-2-VLAN-25 distance=1 dst-address=2001:db8:cafe:d600::/56 gateway=2001:db8:cafe:d000::bebe
Configuración de Router Sucursal 1

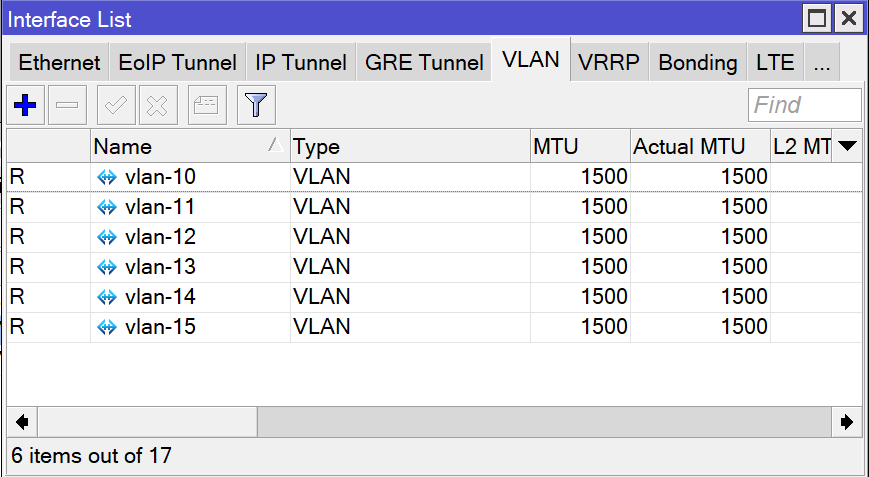

1 Creación de VLANs
Debido a que simularemos el funcionamiento de un router dando servicio a una OLT, vamos a crear VLANs para el servicio de los abonados.
Archivo adjunto 2964
/interface vlan
add interface=ether2 name=vlan-10 vlan-id=10
add interface=ether2 name=vlan-11 vlan-id=11
add interface=ether2 name=vlan-12 vlan-id=12
add interface=ether2 name=vlan-13 vlan-id=13
add interface=ether2 name=vlan-14 vlan-id=14
add interface=ether2 name=vlan-15 vlan-id=15

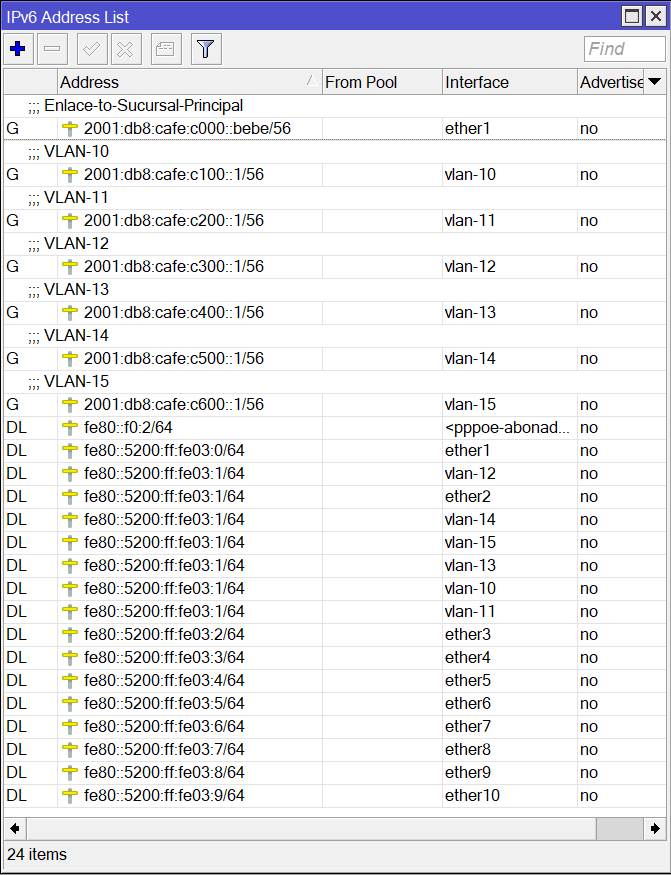

2 Direccionamiento de Router Sucursal 1
Archivo adjunto 2965
/ipv6 address
add address=2001:db8:cafe:c000::bebe/56 advertise=no comment=Enlace-to-Sucursal-Principal interface=ether1
add address=2001:db8:cafe:c100::1/56 advertise=no comment=VLAN-10 interface=vlan-10
add address=2001:db8:cafe:c200::1/56 advertise=no comment=VLAN-11 interface=vlan-11
add address=2001:db8:cafe:c300::1/56 advertise=no comment=VLAN-12 interface=vlan-12
add address=2001:db8:cafe:c400::1/56 advertise=no comment=VLAN-13 interface=vlan-13
add address=2001:db8:cafe:c500::1/56 advertise=no comment=VLAN-14 interface=vlan-14
add address=2001:db8:cafe:c600::1/56 advertise=no comment=VLAN-15 interface=vlan-15

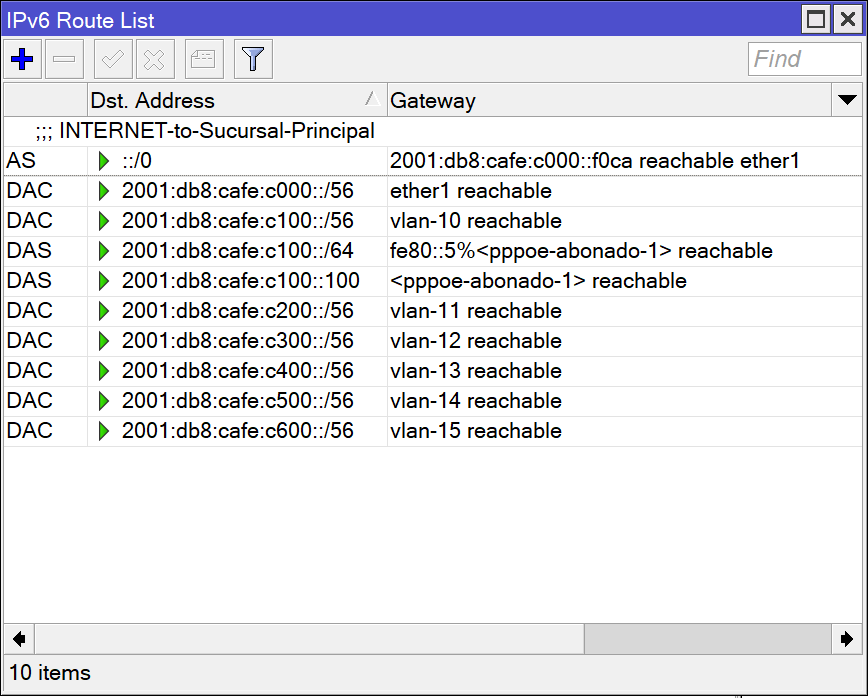

3 Agregar ruta por defecto en Sucursal 1
Archivo adjunto 2966
/ipv6 route add comment=INTERNET-to-Sucursal-Principal distance=1 gateway=2001:db8:cafe:c000::f0ca

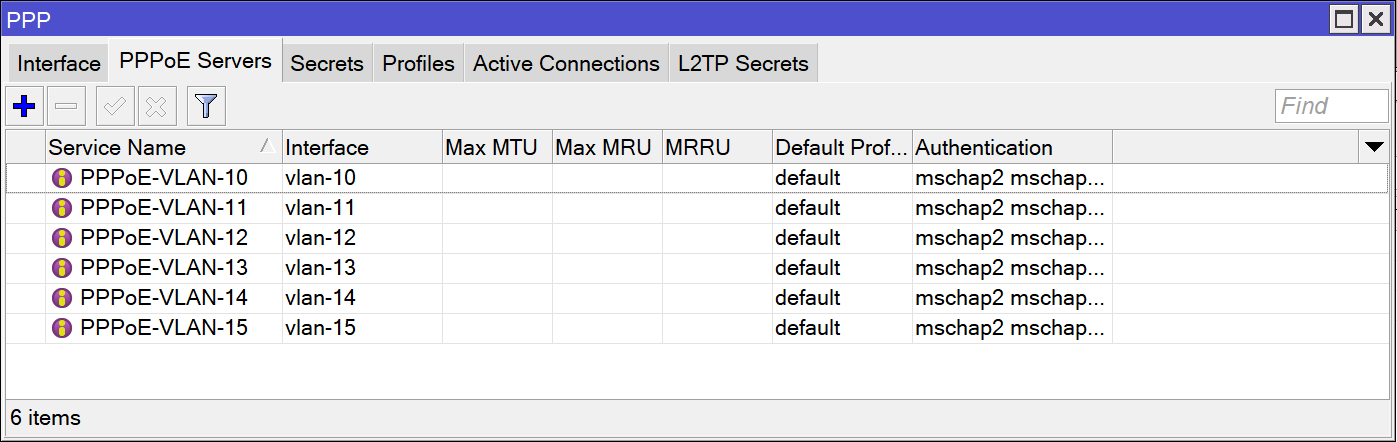

4 Crear servidor PPPoE
Para simular el servicio de un abonado, configuraremos un servicio PPPoE colocado sobre las interfaces VLAN que podemos usar en las OLT.
Archivo adjunto 2980
/interface pppoe-server server
add disabled=no interface=vlan-10 service-name=PPPoE-VLAN-10
add disabled=no interface=vlan-11 service-name=PPPoE-VLAN-11
add disabled=no interface=vlan-12 service-name=PPPoE-VLAN-12
add disabled=no interface=vlan-13 service-name=PPPoE-VLAN-13
add disabled=no interface=vlan-14 service-name=PPPoE-VLAN-14
add disabled=no interface=vlan-15 service-name=PPPoE-VLAN-15

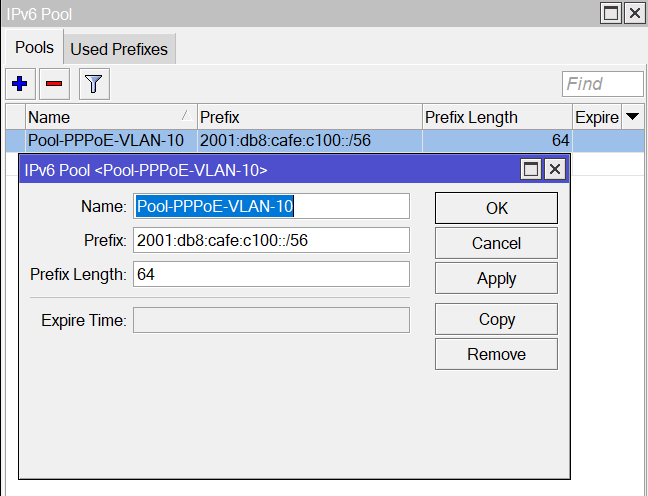

5 Crear un pool Ipv6
Archivo adjunto 2982
/ipv6 pool
add name=Pool-PPPoE-VLAN-10 prefix=2001:db8:cafe:c100::/56 prefix-length=64

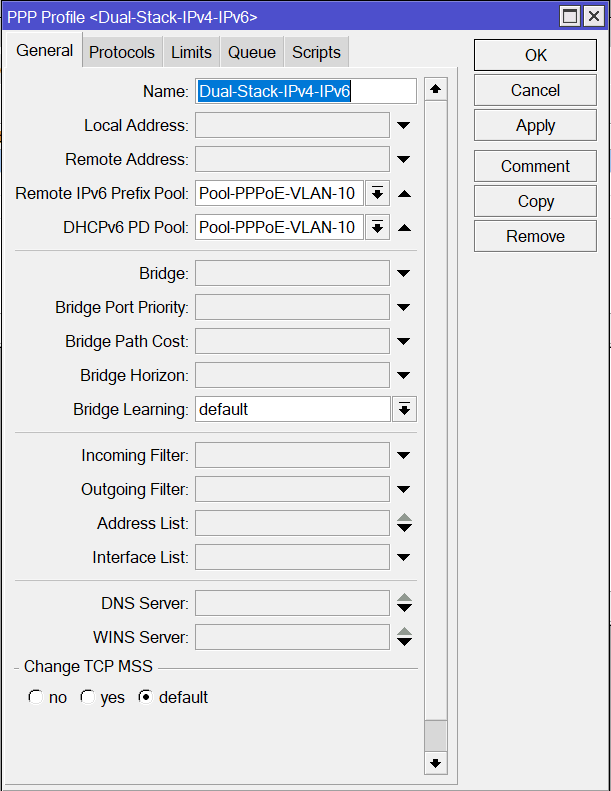

6 Crear un profile pppoe
Archivo adjunto 2983
/ppp profile
add dhcpv6-pd-pool=Pool-PPPoE-VLAN-10 name=Dual-Stack-IPv4-IPv6 remote-ipv6-prefix-pool=Pool-PPPoE-VLAN-10

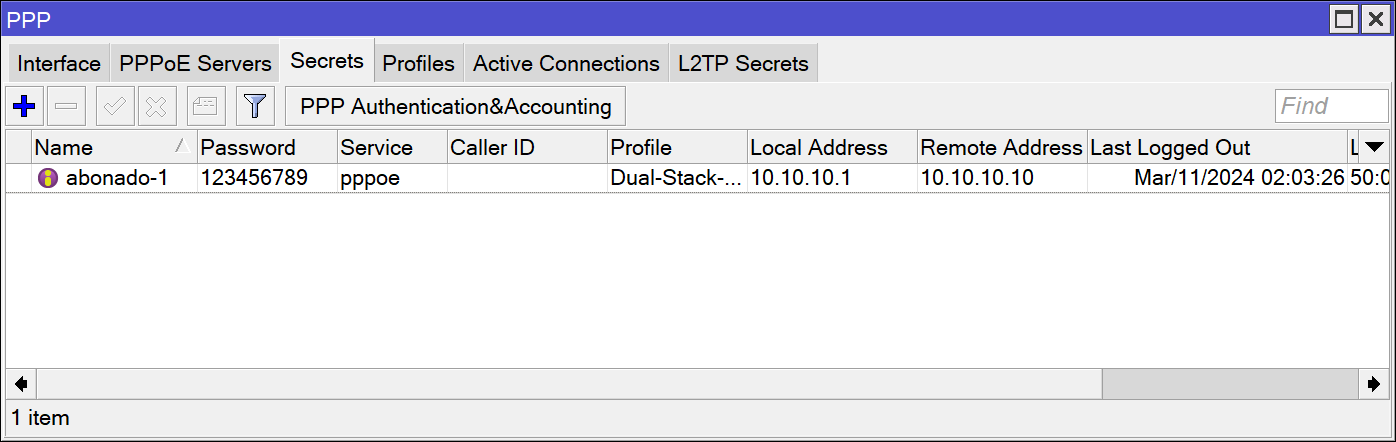

7 Generamos un pppoe secret para un abonado
Archivo adjunto 2981
/ppp secret
add local-address=10.10.10.1 name=abonado-1 password=123456789 profile=Dual-Stack-IPv4-IPv6 remote-address=10.10.10.10 remote-ipv6-prefix=2001:db8:cafe:c100::100/128 service=pppoe

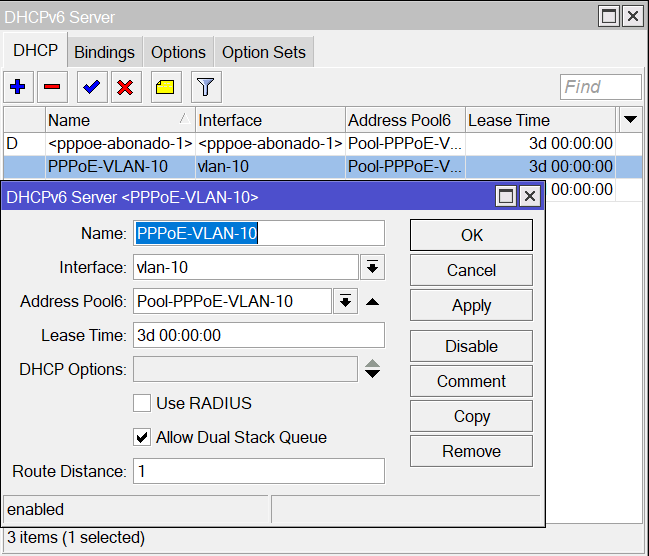

8 Crear DHCP Server
Archivo adjunto 2984
/ipv6 dhcp-server
add address-pool=Pool-PPPoE-VLAN-10 interface=vlan-10 name=PPPoE-VLAN-10
Configuración de Router Sucursal 2

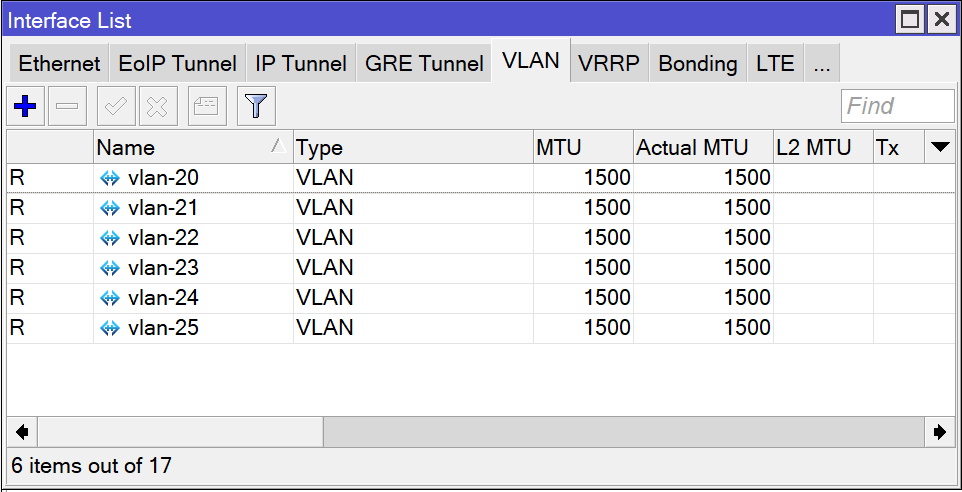

1 Creación de VLANs
Archivo adjunto 2967
/interface vlan
add interface=ether2 name=vlan-20 vlan-id=20
add interface=ether2 name=vlan-21 vlan-id=21
add interface=ether2 name=vlan-22 vlan-id=22
add interface=ether2 name=vlan-23 vlan-id=23
add interface=ether2 name=vlan-24 vlan-id=24
add interface=ether2 name=vlan-25 vlan-id=25

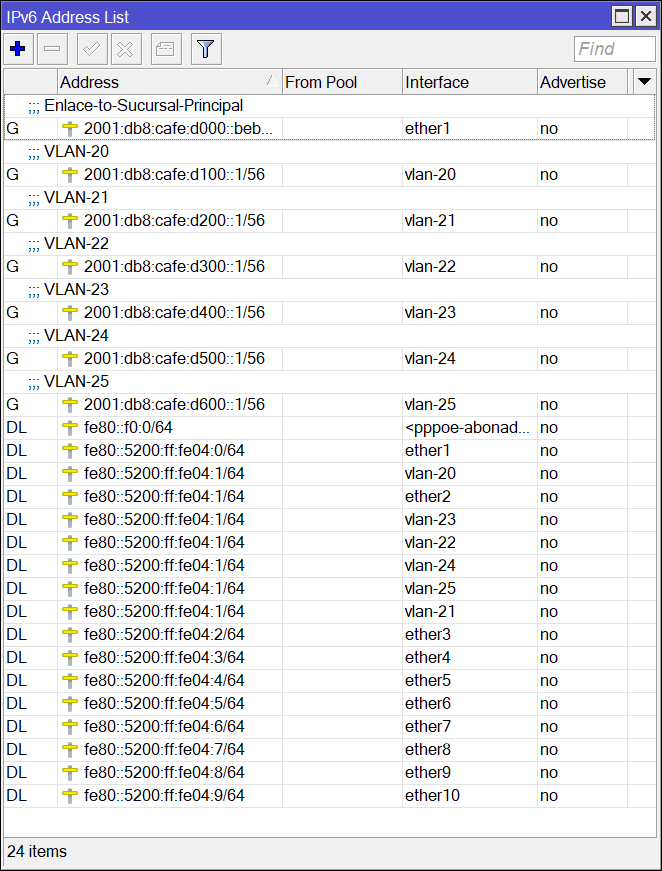

2 Direccionamiento de Router Sucursal 2
Archivo adjunto 2968
/ipv6 address
add address=2001:db8:cafe:d000::bebe/56 advertise=no comment=Enlace-to-Sucursal-Principal interface=ether1
add address=2001:db8:cafe:d100::1/56 advertise=no comment=VLAN-20 interface=vlan-20
add address=2001:db8:cafe:d200::1/56 advertise=no comment=VLAN-21 interface=vlan-21
add address=2001:db8:cafe:d300::1/56 advertise=no comment=VLAN-22 interface=vlan-22
add address=2001:db8:cafe:d400::1/56 advertise=no comment=VLAN-23 interface=vlan-23
add address=2001:db8:cafe:d500::1/56 advertise=no comment=VLAN-24 interface=vlan-24
add address=2001:db8:cafe:d600::1/56 advertise=no comment=VLAN-25 interface=vlan-25

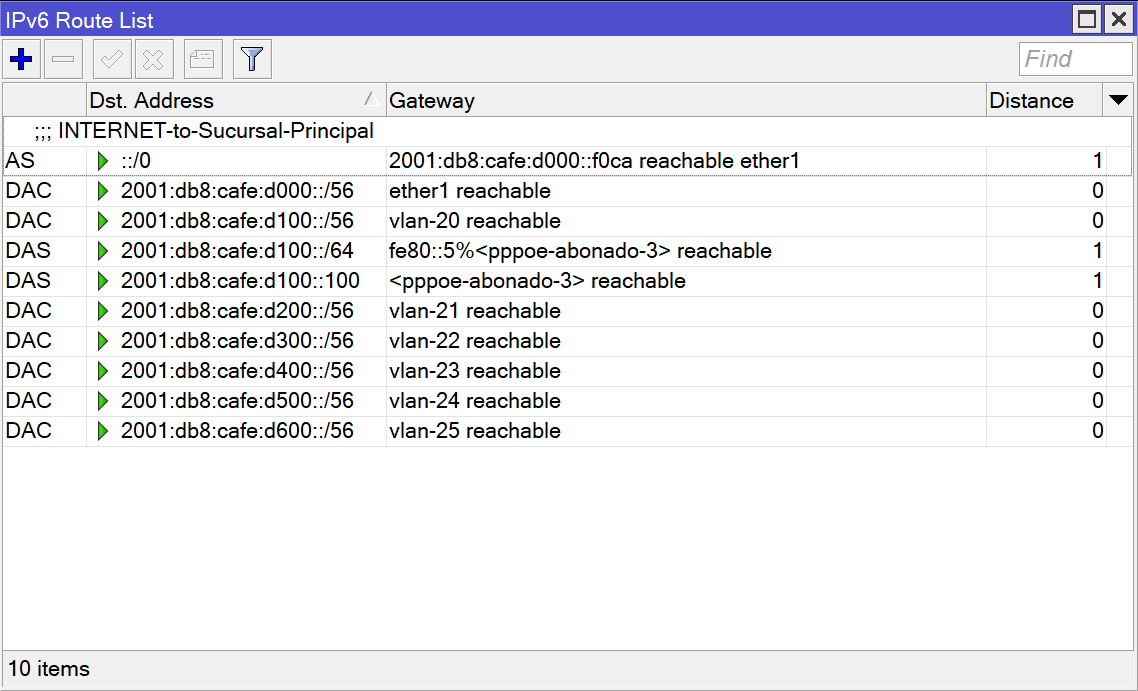

3 Agregar ruta por defecto en Sucursal 2
Archivo adjunto 2969
/ipv6 route add comment=INTERNET-to-Sucursal-Principal distance=1 gateway=2001:db8:cafe:d000::f0ca

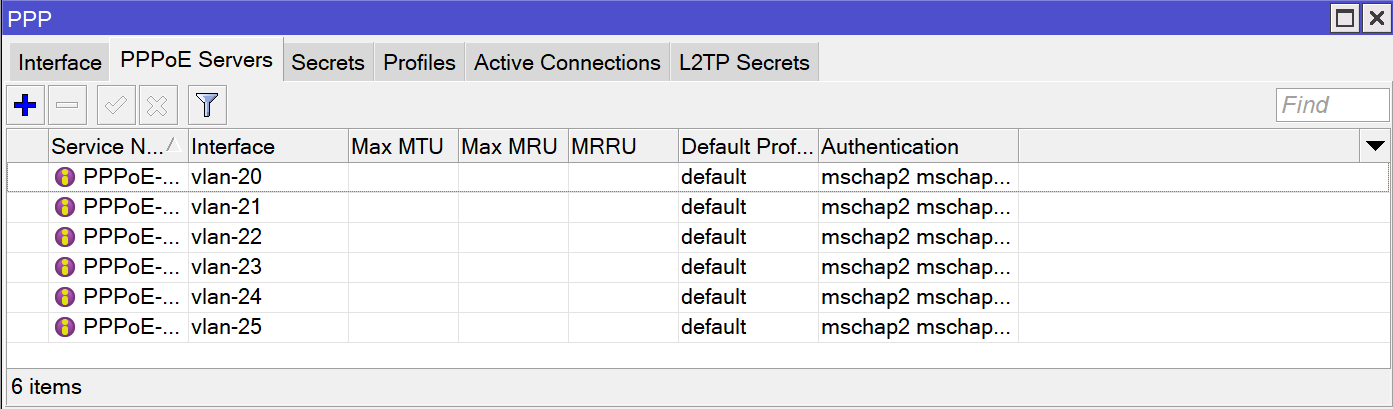

4 Crear servidor PPPoE
Archivo adjunto 2985
/interface pppoe-server server
add disabled=no interface=vlan-20 service-name=PPPoE-VLAN-20
add disabled=no interface=vlan-21 service-name=PPPoE-VLAN-21
add disabled=no interface=vlan-22 service-name=PPPoE-VLAN-22
add disabled=no interface=vlan-23 service-name=PPPoE-VLAN-23
add disabled=no interface=vlan-24 service-name=PPPoE-VLAN-24
add disabled=no interface=vlan-25 service-name=PPPoE-VLAN-25

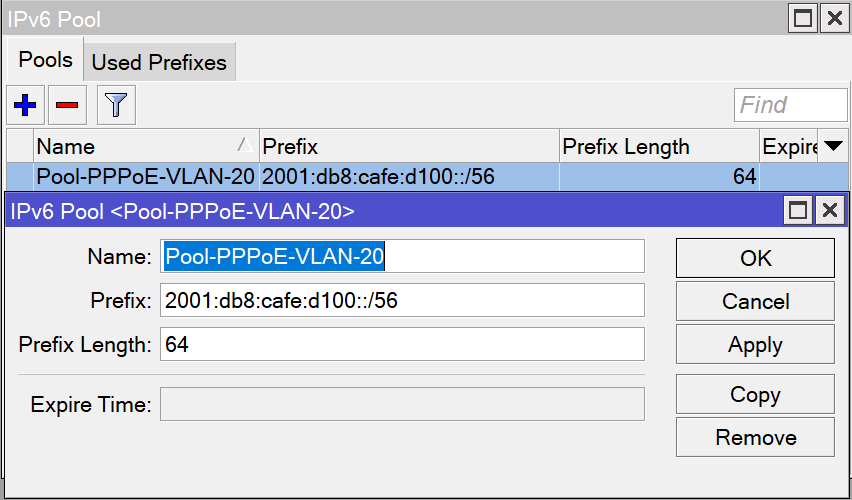

5 Crear un pool Ipv6
Archivo adjunto 2986
/ipv6 pool
add name=Pool-PPPoE-VLAN-20 prefix=2001:db8:cafe:d100::/56 prefix-length=64

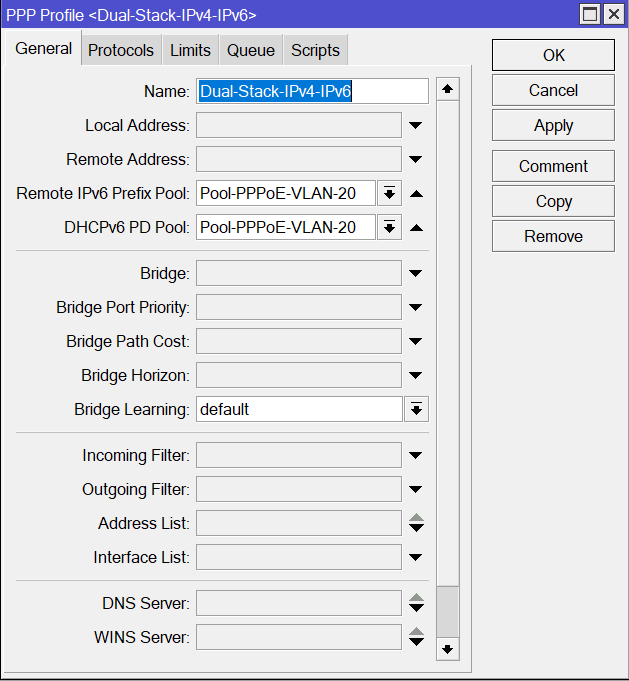

6 Crear un profile pppoe
Archivo adjunto 2987
/ppp profile
add dhcpv6-pd-pool=Pool-PPPoE-VLAN-20 name=Dual-Stack-IPv4-IPv6 remote-ipv6-prefix-pool=Pool-PPPoE-VLAN-20

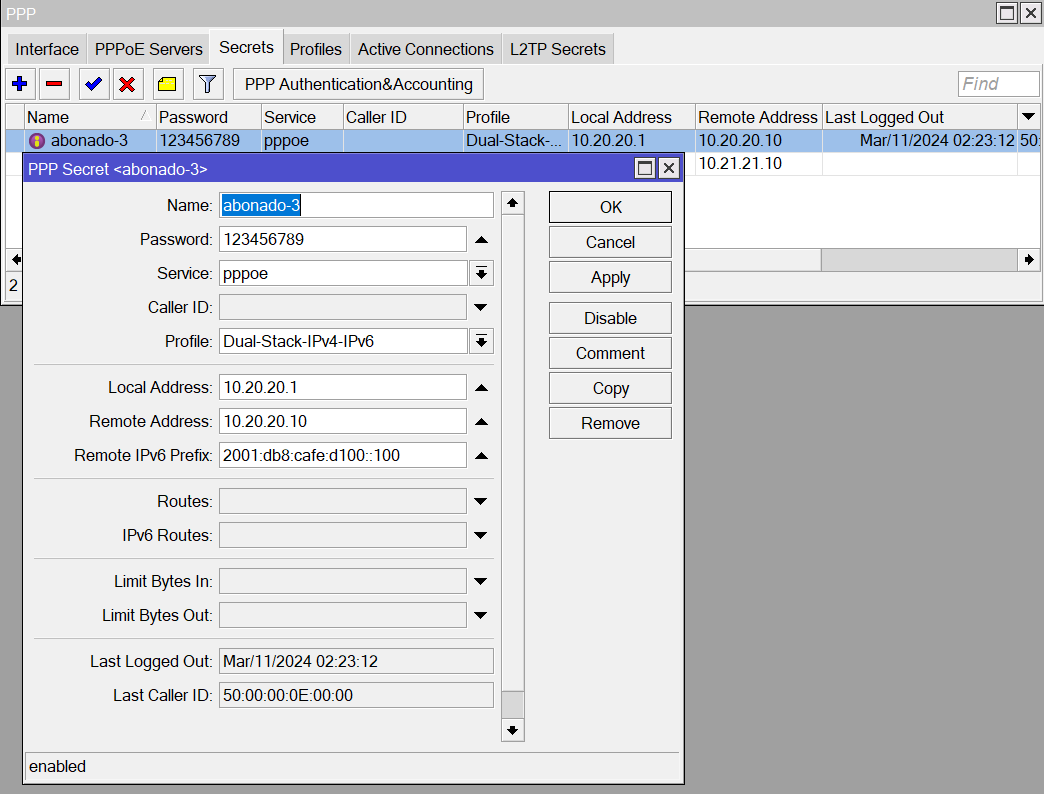

7 Generamos un pppoe secret para un abonado
Archivo adjunto 2988
/ppp secret
add local-address=10.20.20.1 name=abonado-3 password=123456789 profile=Dual-Stack-IPv4-IPv6 remote-address=10.20.20.10 remote-ipv6-prefix=2001:db8:cafe:d100::100/128 service=pppoe
8 Crear DHCP Server
Archivo adjunto 2989
/ipv6 dhcp-server
add address-pool=Pool-PPPoE-VLAN-20 interface=vlan-20 name=PPPoE-VLAN-20

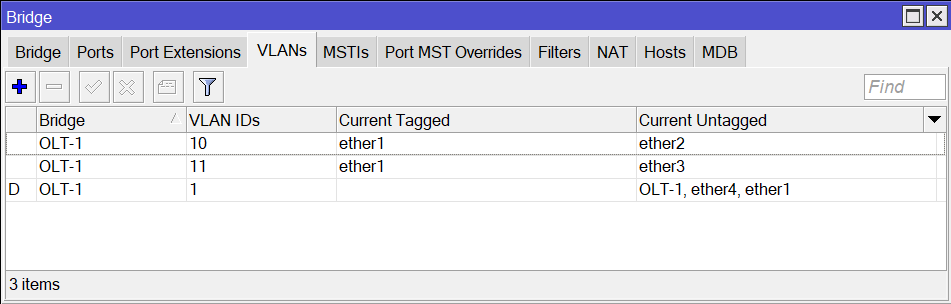

Configuración de OLT Sucursal 1

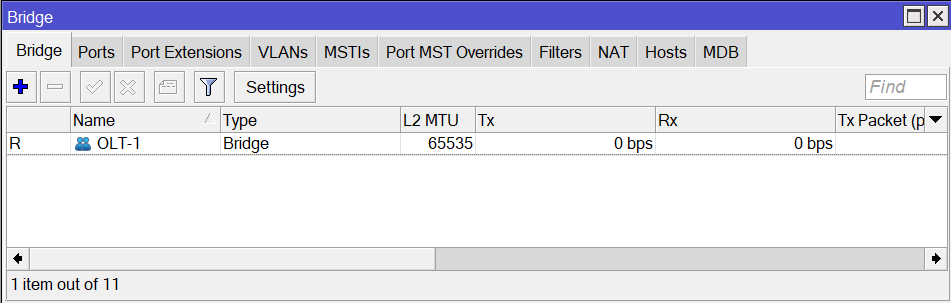

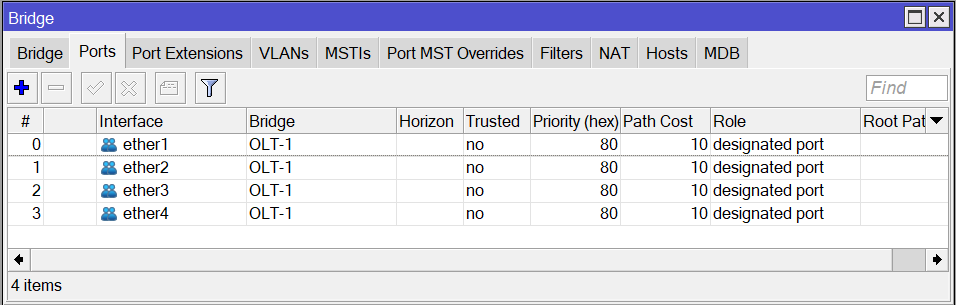

1 Crear bridge
Como no podemos simular el protocolo GPON de una OLT, vamos a colocar un Mikrotik RouterOS en donde configuraremos un bridge con las VLAN de servicio.
Archivo adjunto 2970Archivo adjunto 2971Archivo adjunto 2972
/interface bridge
add name=OLT-1 vlan-filtering=yes
/interface bridge port
add bridge=OLT-1 interface=ether1
add bridge=OLT-1 interface=ether2 pvid=10
add bridge=OLT-1 interface=ether3 pvid=11
add bridge=OLT-1 interface=ether4
/interface bridge vlan
add bridge=OLT-1 tagged=ether1 untagged=ether2 vlan-ids=10
add bridge=OLT-1 tagged=ether1 untagged=ether3 vlan-ids=11
Configuración de OLT Sucursal 2

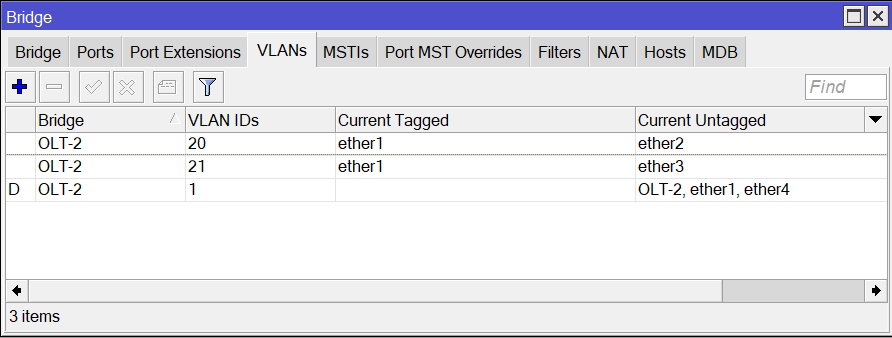

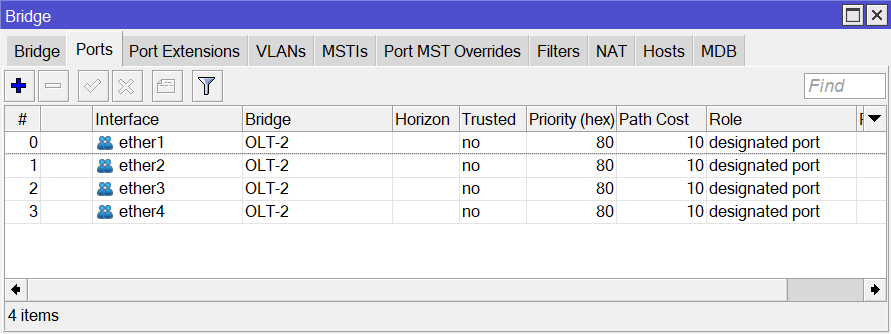

1 Crear bridge
Archivo adjunto 2973Archivo adjunto 2974Archivo adjunto 2975
/interface bridge
add name=OLT-2 vlan-filtering=yes
/interface bridge port
add bridge=OLT-2 interface=ether1
add bridge=OLT-2 interface=ether2 pvid=20
add bridge=OLT-2 interface=ether3 pvid=21
add bridge=OLT-2 interface=ether4
/interface bridge vlan
add bridge=OLT-2 tagged=ether1 untagged=ether2 vlan-ids=20
add bridge=OLT-2 tagged=ether1 untagged=ether3 vlan-ids=21
Configuración de Abonado-1
Para simular la configuración de una ONT de cliente, colocamos un Mikrotik como dispositivo final.

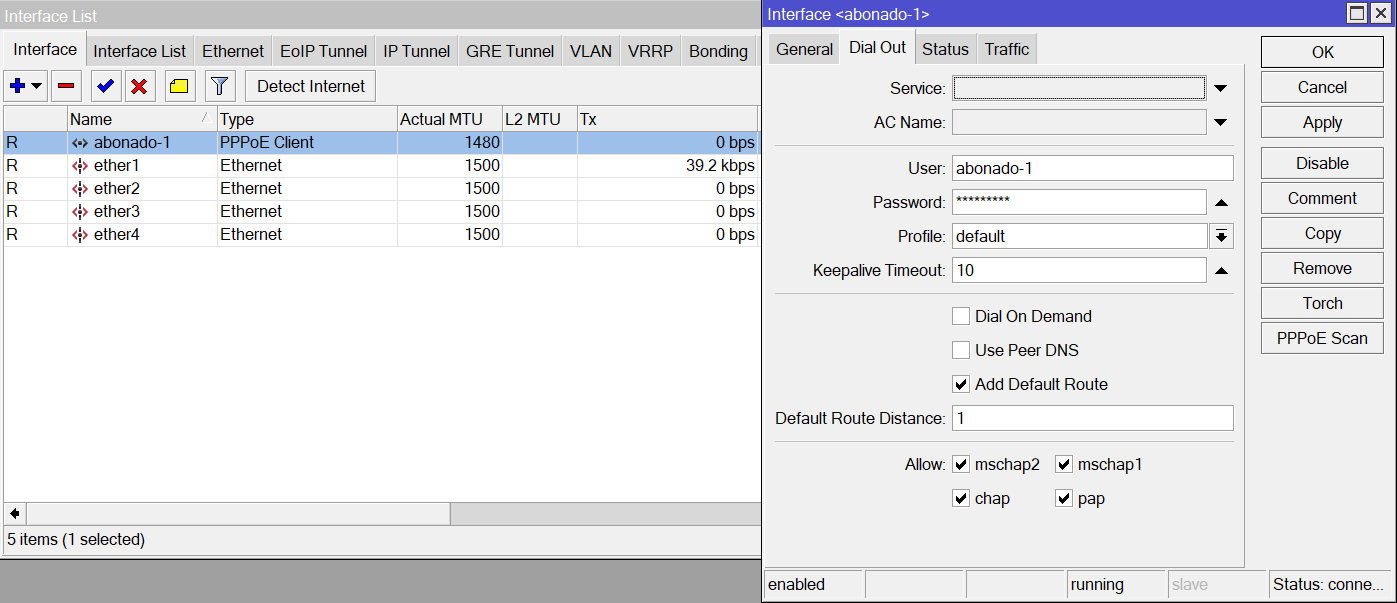

1 Crear el cliente PPPoE
Desde la lista de interfaces damos click en el simbolo de "+" y escogemos la opción de "PPPoE Client", allí colocamos la configuración del secret generado en el Router Sucursal 1.
Archivo adjunto 2976
/interface pppoe-client
add add-default-route=yes disabled=no interface=ether1 name=abonado-1 password=123456789 user=abonado-1

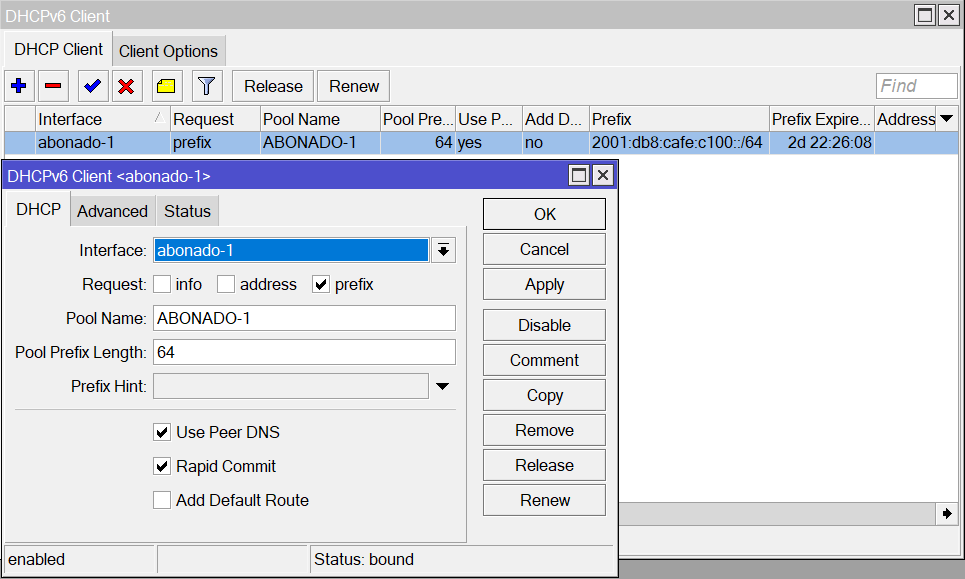

2 Configurar el DHCP Client
Archivo adjunto 2977
/ipv6 dhcp-client
add interface=abonado-1 pool-name=ABONADO-1 request=prefix

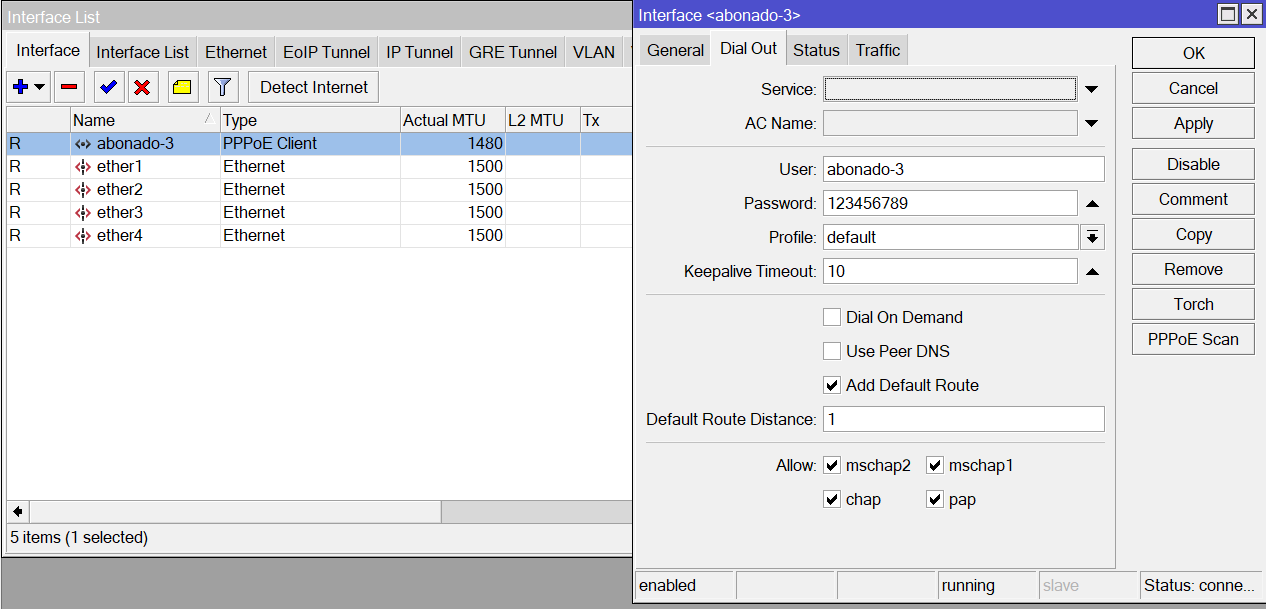

Configuración de Abonado-3
1 Crear el cliente PPPoE
Archivo adjunto 2978
/interface pppoe-client
add add-default-route=yes disabled=no interface=ether1 name=abonado-3 password=123456789 user=abonado-3

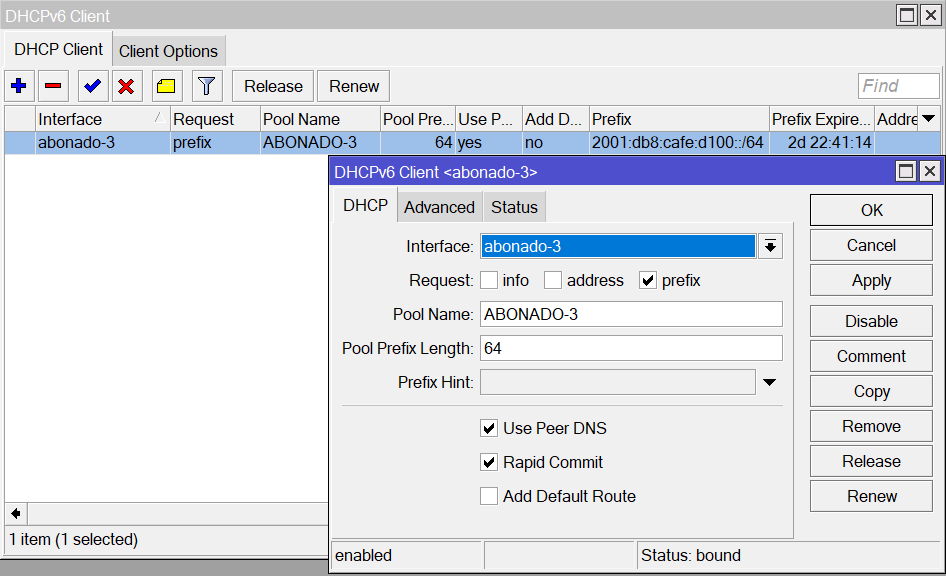

2 Configurar el DHCP Client
Archivo adjunto 2979
/ipv6 dhcp-client
add interface=abonado-3 pool-name=ABONADO-3 request=prefix
Conclusión

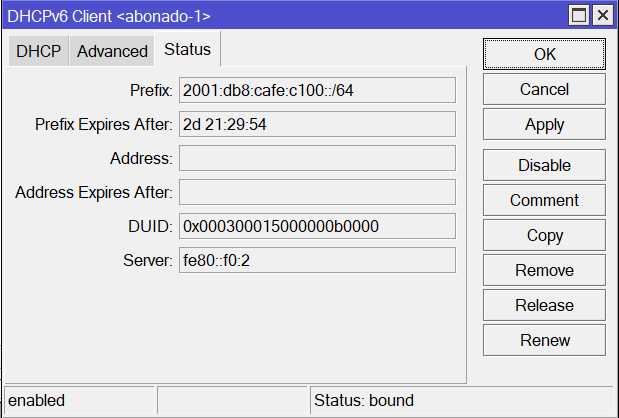

En cada abonado podemos consultar el status del prefijo recibido, esto mismo ocurre con una ONT dejada en casa de cliente final. Se recibe un prefijo, por lo regular un /64, con el que se otorga direccionamiento ipv6 para la casa del cliente.
Archivo adjunto 2990
