Configuración de WAN IP en OLT ZTE C620 (versión 1.x)

Nota

Recuerde que la ONU ya debe estar autorizada en la OLT

El siguiente manual explica como configurar WAN IP IPV4 de tipo STATIC dentro de una OLT ZTE. La ONU en cuestión tambien es ZTE.

1 Crear profiles ip y vlan

Entramos al nivel gpon

ZXAN(config)#gpon

Crear el Profile IP

ZXAN(config-gpon)#onu profile ip <Profile name (1-64 characters)> ipv4 gateway <A.B.C.D IP address> primary-dns <A.B.C.D IP address> second-dns <A.B.C.D IP address>

Ejemplo:

ZXAN(config-gpon)#onu profile ip PROFILE_192.168.116.1 ipv4 gateway 192.168.116.1 primary-dns 8.8.8.8 second-dns 8.8.4.4

Crear el Profile VLAN

ZXAN(config-gpon)#onu profile vlan <Profile name (1-64 characters)> tag-mode tag cvlan <1-4094>



Ejemplo:

ZXAN(config-gpon)#onu profile vlan VLAN_1300 tag-mode tag cvlan 1300

2 Asignar la configuración wan-ip a la ONU

Entrar a la configuración pon-onu-mng de la ONU

ZXAN(config)#pon-onu-mng gpon_onu-{chasis}/{slot}/{port}:{onu index}



Ejemplo:

ZXAN(config)#pon-onu-mng gpon_onu-1/1/1:1

Nota

Se uso la vlan 1300 la cual tiene un rango de 192.168.116.1-192.168.116.254

Crear la configuración wan-ip

ZXAN(config-gpon-onu-mng)#wan-ip <1-255> ipv4 mode static ip-profile <IP profile name (1-64 characters)> ip-address <A.B.C.D IP address> mask <A.B.C.D IP address> vlan-profile <VLAN profile name (1-64 characters)> host <1-127>



Ejemplo:

ZXAN(config-gpon-onu-mng)#wan-ip 1 ipv4 mode static ip-profile PROFILE_192.168.116.1 ip-address 192.168.116.55 mask 255.255.255.0 vlan-profile VLAN_1300 host 1

Una vez realizado este proceso verificamos la ONU para ello necesitamos conectarnos físicamente al puerto Ethernet de la ONU o a través de su WIFI. La IP predeterminada del dispositivo es 192.168.1.1

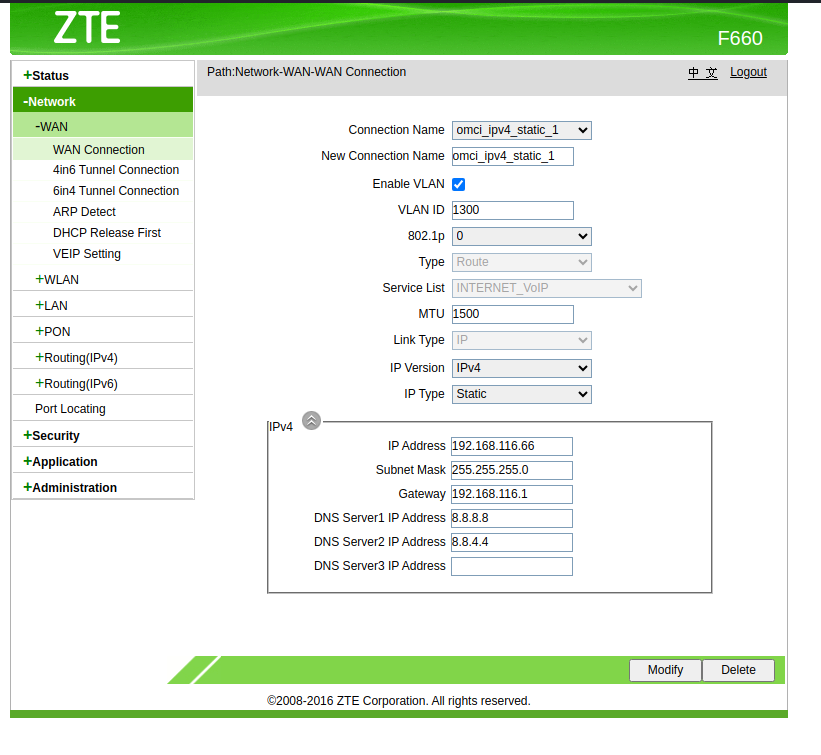

Configuración que se creo desde la OLT
Archivo adjunto 3014

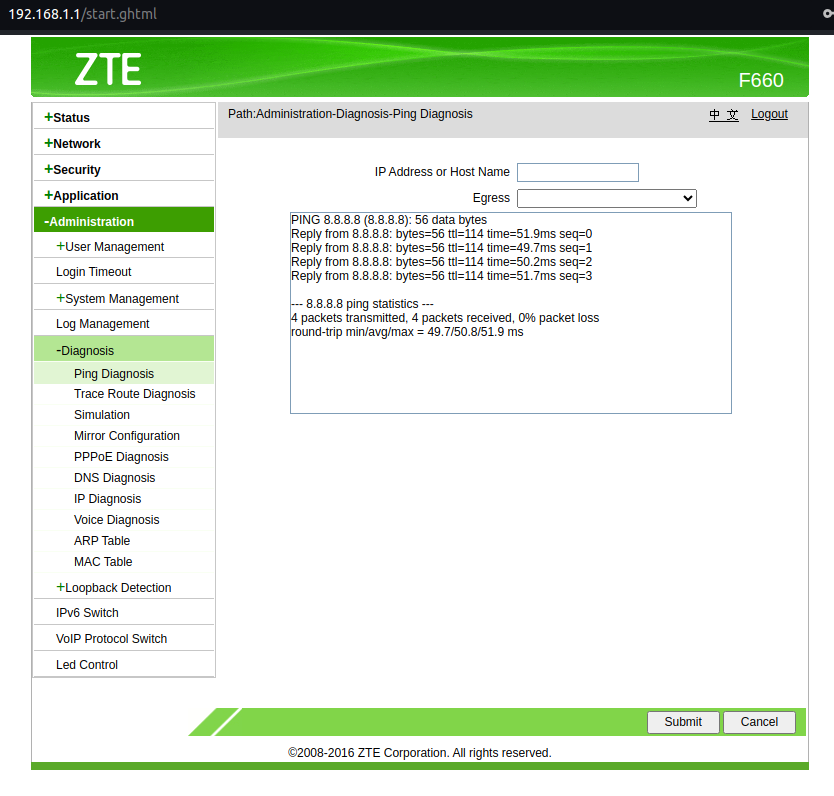

Verificamos si la ONU cuenta con servicio

Archivo adjunto 3015
