IPv6 en Mikrotik. Configurar WAN con IP estatica + LAN + BGP Paso a Paso

Versión para imprimir

16 Archivos adjunto(s)

Actualización

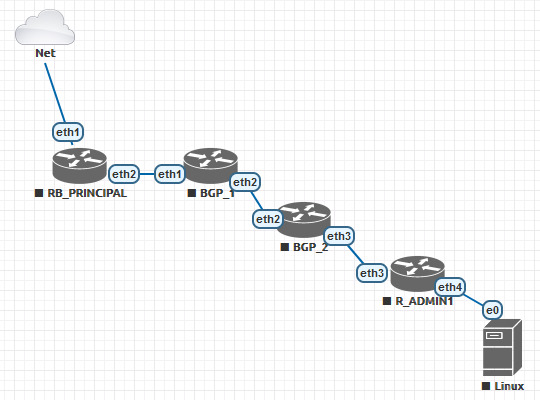

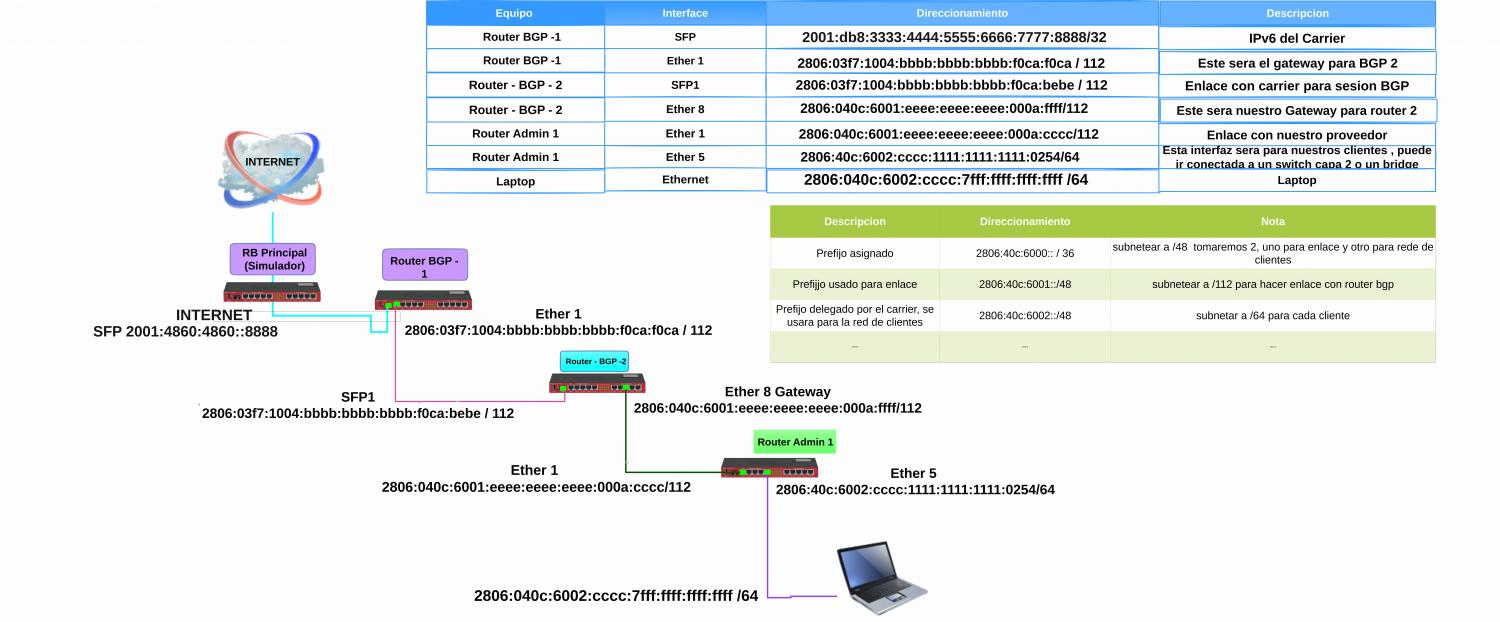

Se pretende llegar al siguiente diagrama:
Archivo adjunto 3077

Equipo Interface Direccionamiento Descripción

Router BGP - 1 SFP 2001:db8:3333:4444:5555:6666:7777:8888/32 IPv6 del carrried

Router BGP - 1 Ether 1 2806:03f7:1004:bbbb:bbbb:bbbb:f0ca:f0ca/112 Este es el gateway para el BGP 2

Router BGP - 2 SFP1 2806:03f7:1004:bbbb:bbbb:bbbb:f0ca:bebe/112 Enlace con carrier para sesion BGP

Router BGP - 2 Ether 8 2806:040c:6001:eeee:eeee:eeee:000a:ffff/112 Este será nuestro gateway para Router Admin 1

Router Admin 1 Ether 1 2806:040c:6001:eeee:eeee:eeee:000a:cccc/112 Enlace con nuestro proveedor

Router Admin 1 Ether 5 2806:040c:6002:cccc:1111:1111:1111:0254/64 IP estatica para el Eth5

Laptop Ethernet 2806:040c:6002:cccc:7fff:ffff:ffff:ffff/64 IP asignada de automaticamente por el ether5 por el parametro Advertise

Descripción Direccionamiento Nota

Prefijo asignado 2806:40c:6000::/36 Subnetear a /48, uno para enlace y otro para clientes

Prefijo usado para nuestro enlance 2806:040c:6001:eeee:eeee:eeee:000a:0/112 Ocupado para nuestro BGP – 2 y Router Admin 1

Prefijo usado para enlace 2806:40c:6001::/48 Subnetear a /112 para hacer enlace con router BGP

Red LAN 2806:40c:6002:cccc::/64 Ocupado para nuestros clientes

Prefijo del carrier para usarlo en la red de clientes 2806:40c:6002::/48 Subnetear a /64 para cada cliente

CONFIGURACIÓN ROUTER ADMIN 1

Paso 1.1
Subnetear nuestro prefijo 2806:40c:6000::/36 a /48

Antes de continuar al siguiente paso vamos a explicar brevemente como vamos a distribuir el prefijo /36 que nuestro carrier nos esta entregando. Para ellos podemos ir al sitio web https://www.site24x7.com/es/tools/ip...lculadora.html

Archivo adjunto 3078

Como podemos ver al tener un /36 podemos usar hasta 4,096 prefijos /48.
Una manera de verlo es en una relación de padres e hijos.

Prefijo padre ---> 2806:40c:6000::/36
Prefijo hijo ------> 2806:40c:6001::/48
Prefijo hijo ------> 2806:40c:6002::/48

Nosotros podemos elegir cualquiera de esos 4,096 prefijos hijos para nuestras redes. Todos van a
funcionar.
Para este caso hemos elegido el prefijo 2806:40c:6001::/48 para enlace y 2806:40c:6002::/48 para clientes.

Paso 1.2
Subnetear nuestro prefijo 2806:40c:6001::/48 a /112 para nuestro enlace

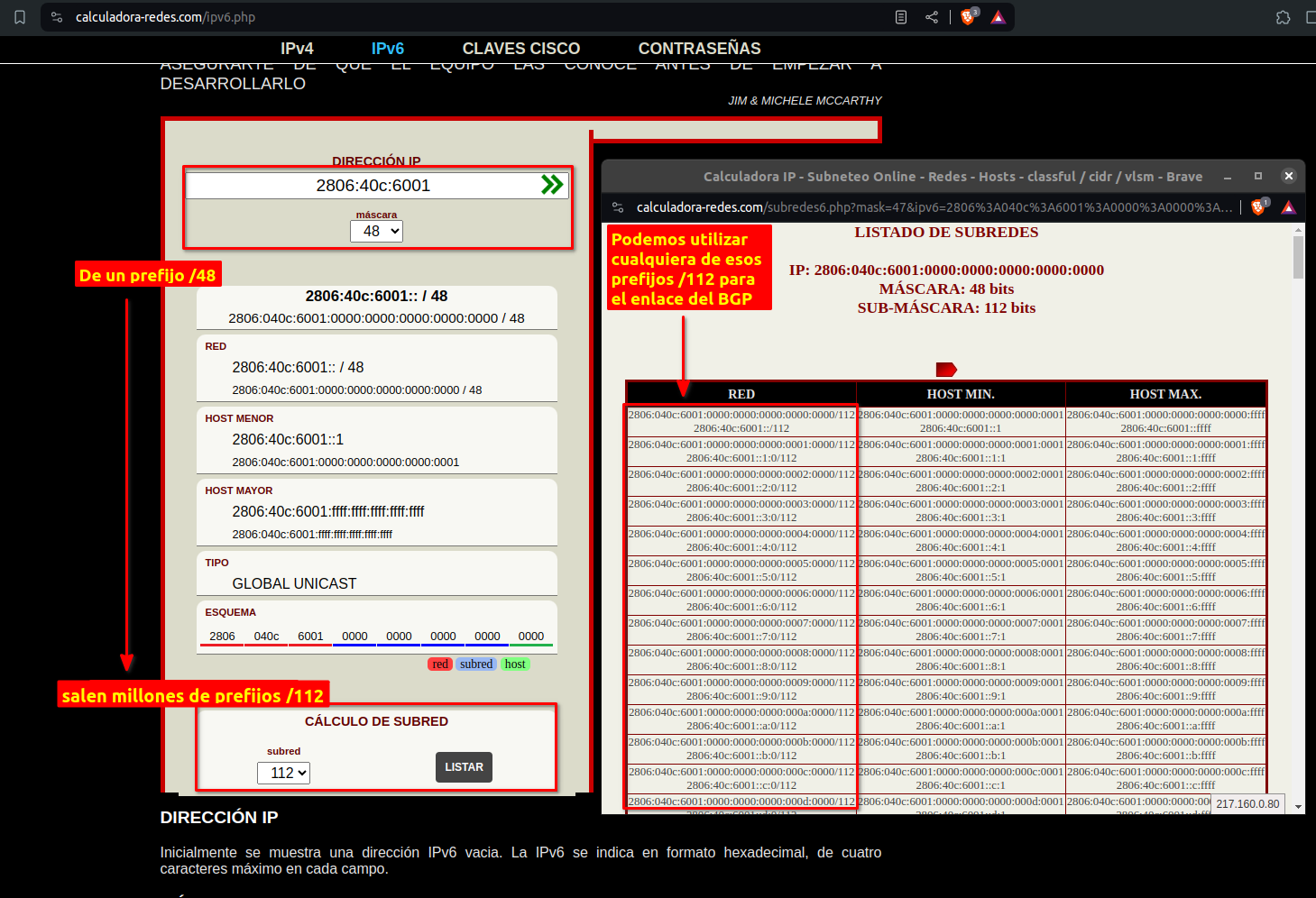

Antes de continuar al siguiente paso vamos a explicar brevemente como vamos a distribuir el prefijo /48 que nuestro carrier nos esta entregando. Para ellos podemos ir al sitio web https://www.calculadora-redes.com/ipv6.php

Archivo adjunto 3079

Como podemos ver al tener un /48 podemos usar hasta millones de prefijos /112. Es una cantidad enorme, probablemente nunca usemos todos esos prefijos.
Una manera de verlo es en una relación de padres e hijos.

Prefijo padre ---> 2806:40c:6001::/48
Prefijo hijo ------> 2806:040c:6001:eeee:eeee:eeee:000a:0/112 -> Usaremos este prefijo para nuestro enlace

Nosotros podemos elegir cualquiera de esos millones de prefijos hijos para nuestras redes. Todos van a
funcionar.
Pudimos haber usado cualquier prefijo de la imagen de arriba, ejemplo 2806:040c:6001:0000:0000:0000:0002:0/112 y tambien funcionara para nuestro ejemplo.
Para este caso usaremos 2 ips de nuestro prefijo seleccionado, que son: 2806:40c:6001:eeee:eeee:eeee:000a:cccc/112 para el Eth1 del Router Admin 1 y 2806:040c:6001:eeee:eeee:eeee:000a:ffff/112 para el Eth 8 del BGP - 2.

Paso 1.3
Subnetear nuestro prefijo 2806:40c:6002::/48 a /64 para nuestros clientes

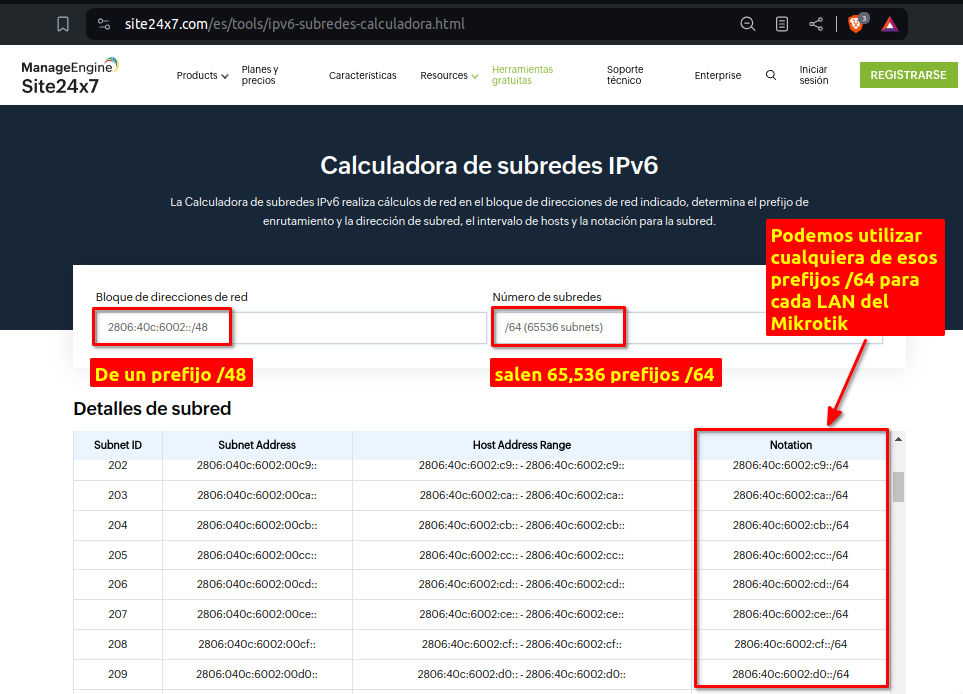

Antes de continuar al siguiente paso vamos a explicar brevemente como vamos a distribuir el prefijo /48 que nuestro carrier nos esta entregando. Para ellos podemos ir al sitio web https://www.site24x7.com/es/tools/ip...lculadora.html

Archivo adjunto 3080

Como podemos ver al tener un /48 podemos usar hasta 65,536 prefijos /64. Es una cantidad enorme, probablemente nunca usemos todos esos prefijos.
Una manera de verlo es en una relación de padres e hijos.

Prefijo padre ---> 2806:40c:6002::/48
Prefijo hijo ------> 2806:40c:6002:cccc::/64

Nosotros podemos elegir cualquiera de esos 65,536 prefijos hijos para nuestras redes LAN. Todos van a
funcionar.
Para este caso hemos elegido el prefijo 2806:40c:6002:cccc::/64.
Ahora bien, en cada prefijo /64 tenemos disponibles más de 18 millones de IPv6 aproximadamente,
estas IPv6 pueden ser asignadas a un equipo ya sea una computadora, un celular o una televisión.
Pudimos utilizar como en la imagen de arriba en la columna Notation el prefijo2806:40c:6002:c9::/64 y aun asi va a funcionar, ya que tenemos 65,536 opciones para usar.

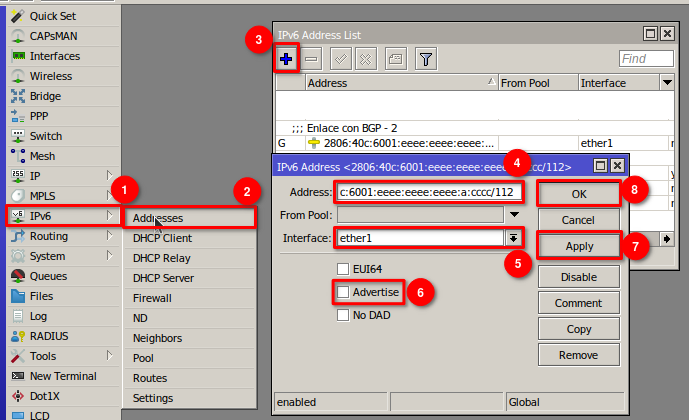

Paso 2.1
Configurar WAN

Nos vamos a asignar la IPv6 que nuestro proveedor nos indique en la interface WAN. Para este ejemplo
esa interface es la Ether-1
Código:
/ipv6 address add address=2806:040c:6001:eeee:eeee:eeee:000a:cccc/112 advertise=no comment=Enlace con BGP - 2

interface=ether1
Archivo adjunto 3081

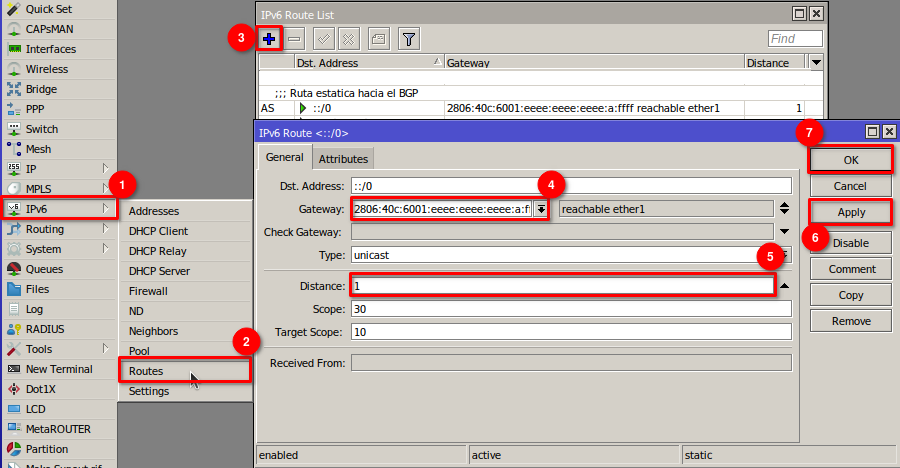

Paso 2.2
Agregar ruta estática hacia el BGP

Código:
/ipv6 route comment="Ruta estatica hacia el BGP" distance=1 gateway=2806:040c:6001:eeee:eeee:eeee:000a:ffff
Archivo adjunto 3082

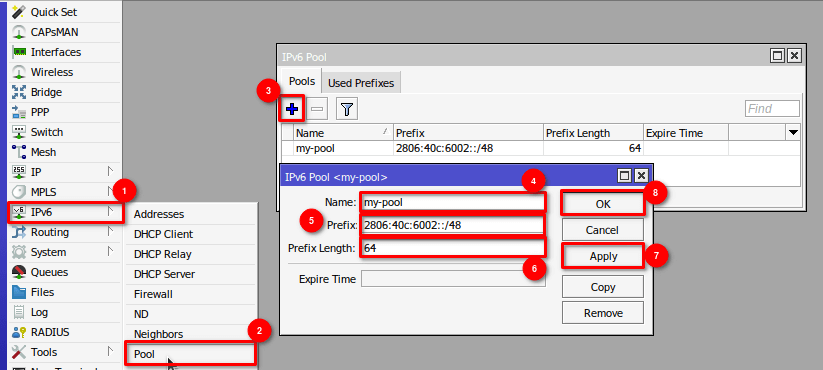

Paso 3.1
Agregar nuestro prefijo a un Pool

Nota

Un pool no es más que un objeto donde se almacenan prefijos, estos pool son usados por otras herramientas. Normalmente se usan para que Mikrotik tome algunas IPs de ese pool y las reparta a otros dispositivos.

/ipv6 pool add name=my-pool prefix=2806:40c:6002::/48 prefix-length=64

Archivo adjunto 3083

Paso 4.1
Configurar nuestra interface LAN. Usaremos el pool 2806:40c:6002:cccc::/64

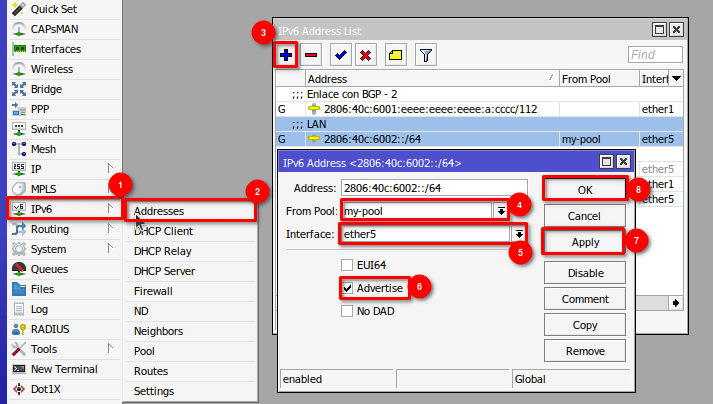

Opción 1: Dejar que el Mikrotik se autoconfigure

Simplemente dejamos que el Mikrotik escoja su propia IPv6. Es importante dejar la opción de "Advertise". Esto hará que el Mikrotik reparta una IPv6 a cada equipo de la red LAN.

Nota

Al dar clic en Apply automaticamente se nos genera el campo de Address, asi que no es necesario ponerlo manualmente,
/ipv6 address add comment=LAN from-pool=my-pool interface=ether5
Archivo adjunto 3084

Nota

Es importante dejar la opción de "Advertise". Esto hará que el Mikrotik reparta una IPv6 a cada equipo de la red LAN, en nuestro caso el ether5 pueda entregar una ip a la laptop

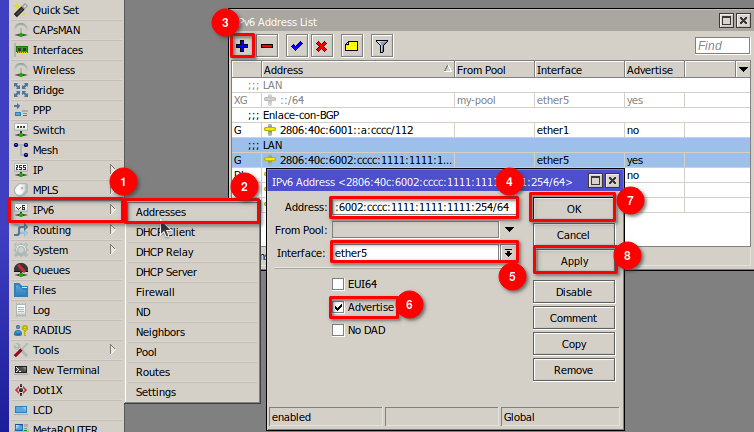

Opción 2: Poner una IP estatica
La mejor opción siempre va a ser escoger nosotros mismos la IPv6 que llevará el Mikrotik. Para ello usaremos la IPv6 que se muestra en el primer diagrama 2806:40c:6002:cccc:1111:1111:1111:0254/64.

Nota

Esta es la forma recomendada ya que la IPv6 escogida tendrá algún sentido y será fácil de recordar.

Realmente podemos usar cualquiera de las 18 millones de IPv6 que nos da nuestro 2806:040c:6002:cccc::/64. pero nosotros usamos esta ip 2806:40c:6002:cccc:1111:1111:1111:0254/64 para el ether5, para que sea facil de recordar.

Cuando conectemos la laptop nos dara una ip de nuestro 2806:040c:6002:cccc::/64, ej. puede ser 2806:040c:6002:cccc::1111/64 o 2806:040c:6002:cccc::bbbb/64 o en mi caso fue 2806:040c:6002:cccc:5d29:954f:4b:63:83f2/64
/ipv6 address add address=2806:40c:6002:cccc:1111:1111:1111:0254/64 comment=LAN

interface=ether5
Archivo adjunto 3085

Paso 4.2

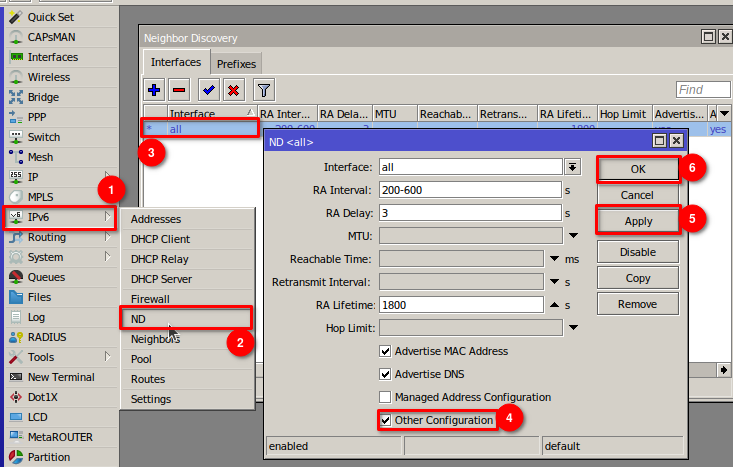

Habilitar "other configuration". Esto es necesario para que las PC con Windows reciban una IPv6.
/ipv6 nd set [ find default=yes ] other-configuration=yes
Archivo adjunto 3086

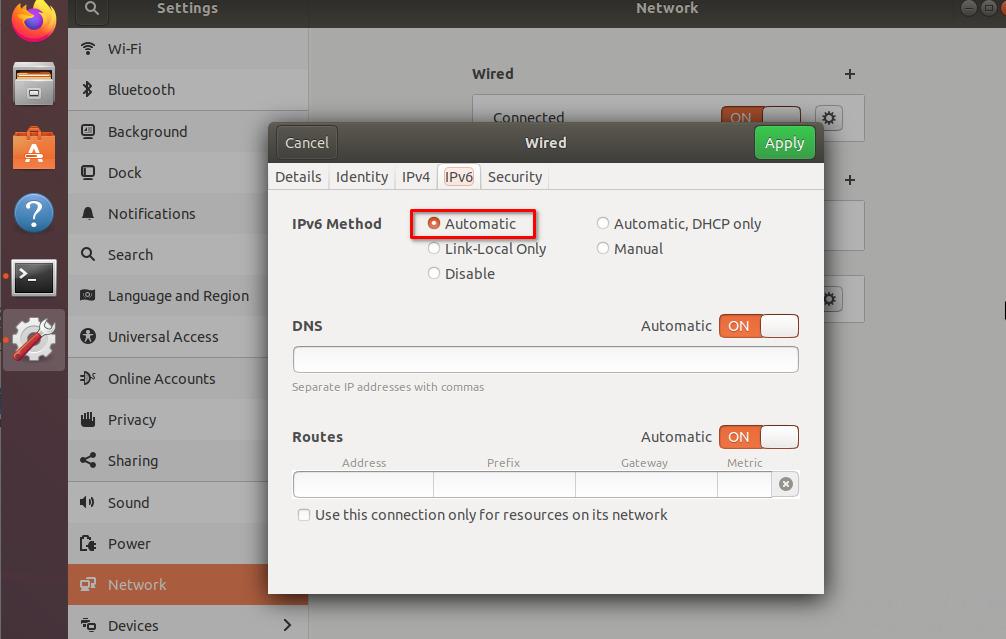

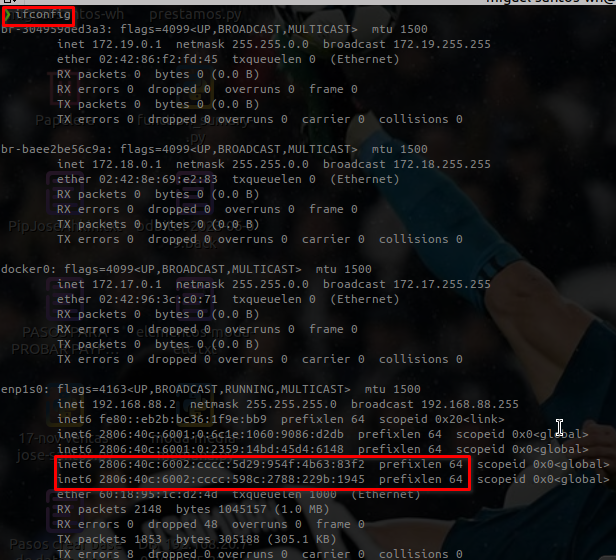

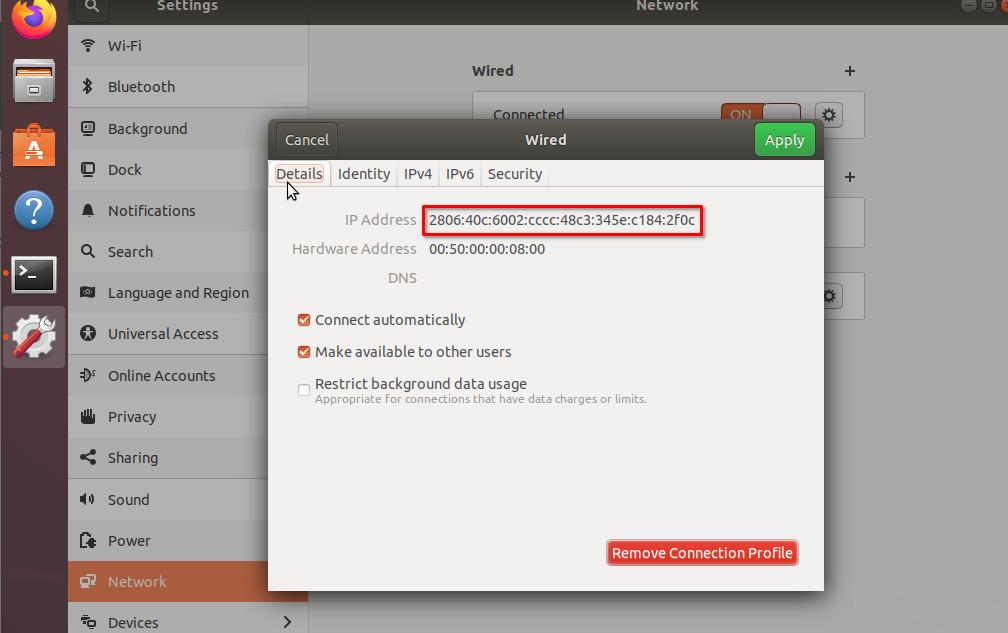

Paso 5.1
Conectar una Laptop al puerto LAN del Mikrotik

Al conectar nuestra laptop automáticamente nos dará una IPv6.

Archivo adjunto 3087

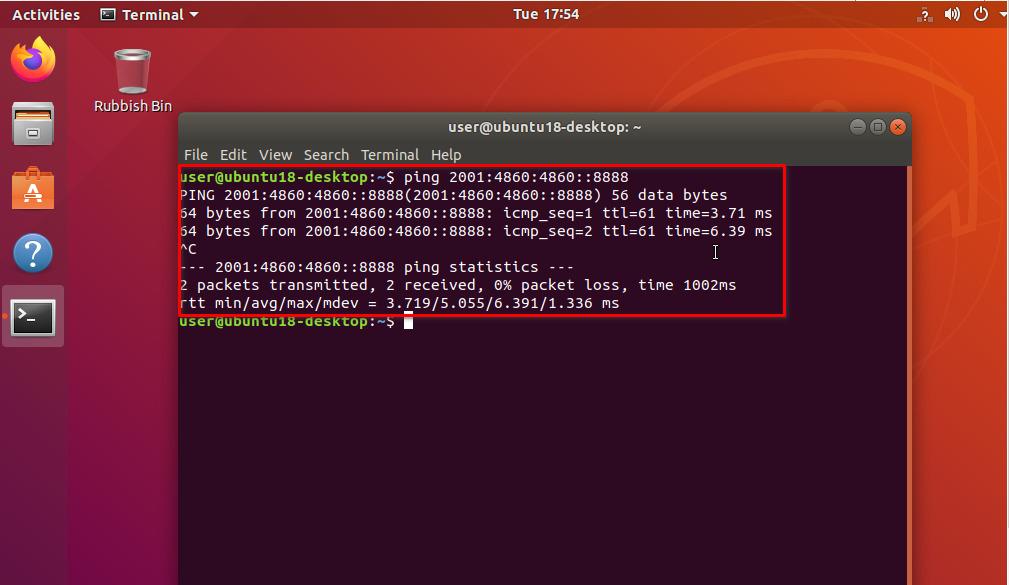

Paso 5.2

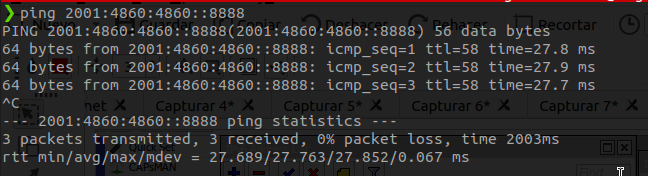

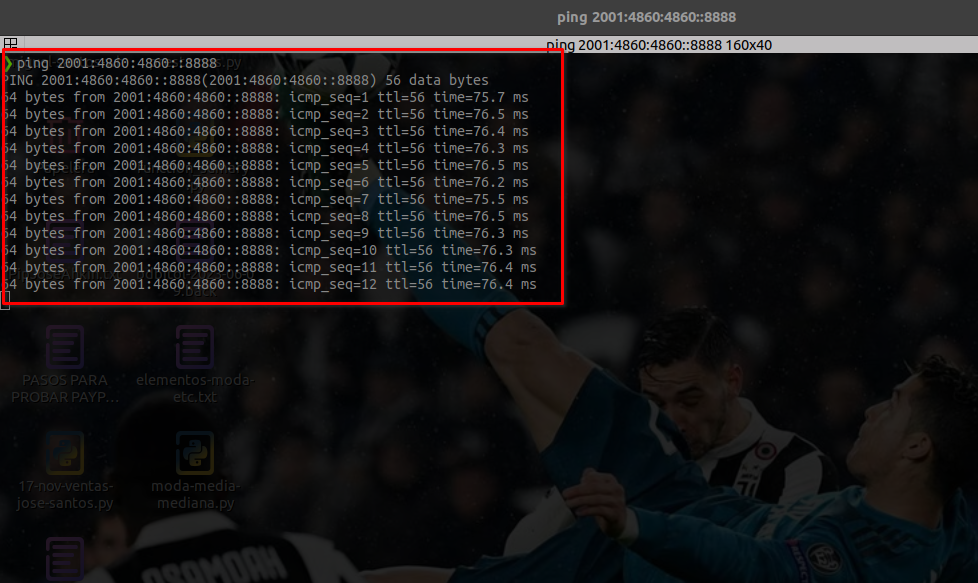

Probamos conectividad a los DNS de Google
Para lograr esto podemos valernos de unos simples pings hacia google o la IPv6 mostrada en el diagrama 2001:4860:4860::8888.
ping 2001:4860:4860::8888
Archivo adjunto 3088

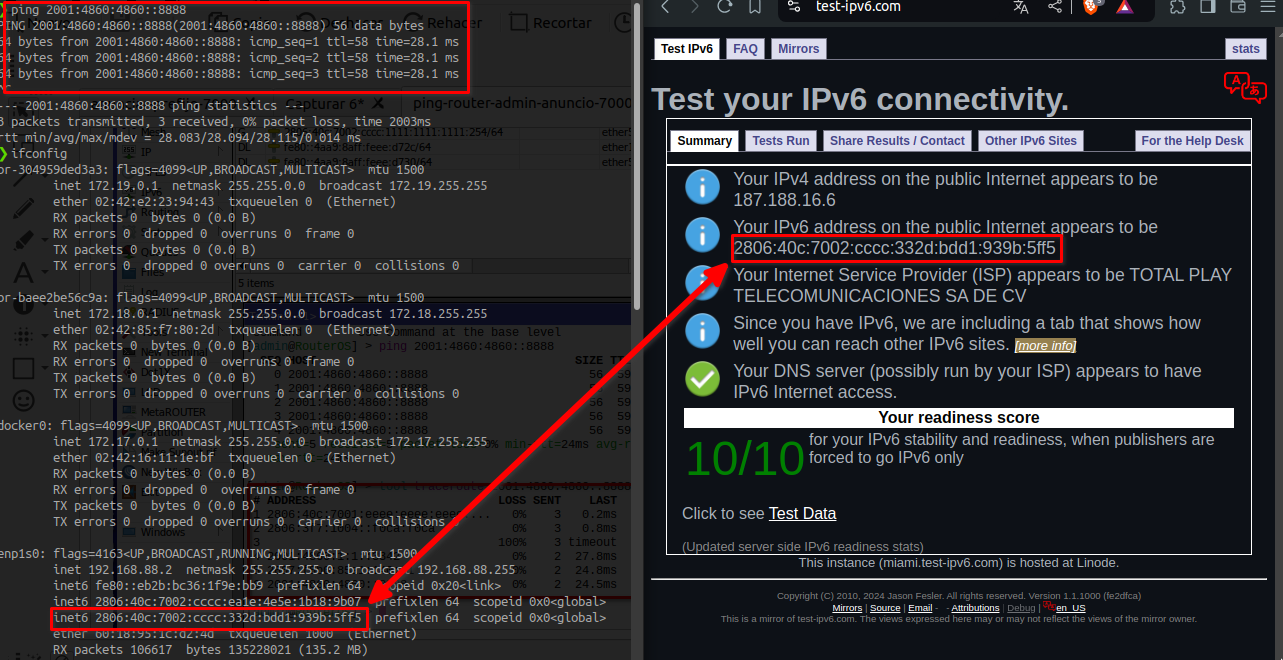

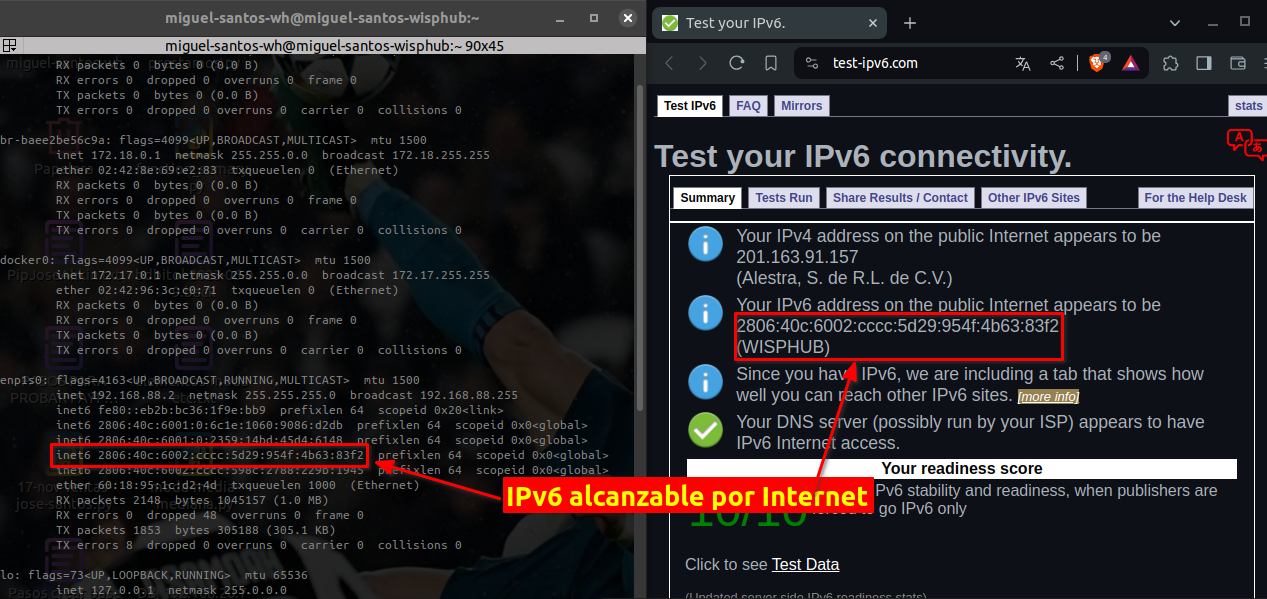

De igual forma podemos abrir un navegador web e ir hacia la siguiente URL https://test-ipv6.com/. En este sitio nos hacen un test que validará que nuestra salida a Internet con IPv6 sea correcta.

Archivo adjunto 3089

Paso 5.3

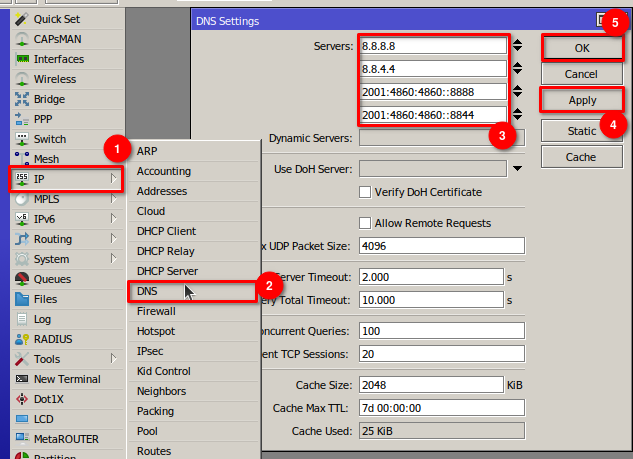

Activar los DNS

Para que puedan abrir las paginas debemos activar los DNS
/ip dns set servers=8.8.8.8,8.8.4.4,2001:4860:4860::8888,2001:  4860:4860::8844
Archivo adjunto 3090

CONFIGURACIÓN BGP - 2

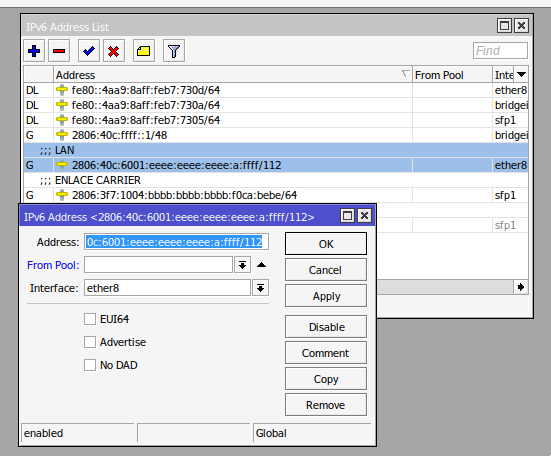

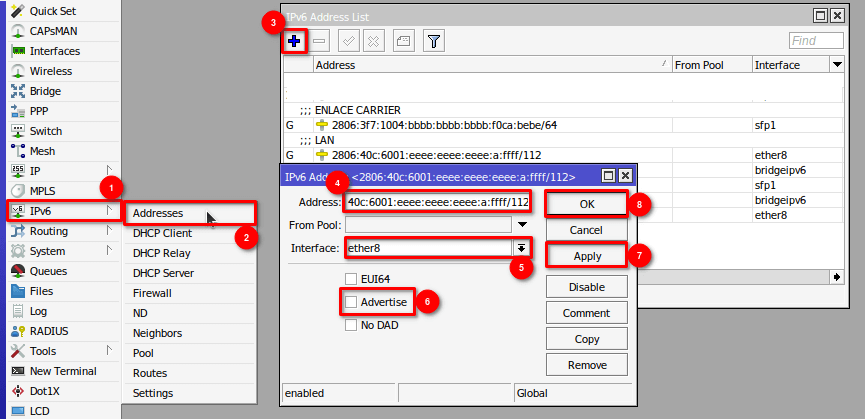

Si el resultado no es el esperado, verificar en el BGP la configuracion del puerto ETH y la ruta que
debe tener sobre la WAN de la configuracion que acabamos de hacer

Eth8 (Ejemplo)
2806:40c:6001:eeee:eeee:eeee:a:ffff/112

Archivo adjunto 3091

Ruta:
2806:40c:6001:eeee:eeee:eeee:a:cccc con destino a 2806:40c:6000::/36

Archivo adjunto 3092

Es necesaria esta configuracion para que los dispositivos tengan servicio, ya que sin esta configuración
en el BGP solo tendremos servicio en el mikrotik pero no los dispositivos.

Nota

Configuramos una ruta estatica del perfijo /36 hacia el router admin para que pueda usarlo y entregar ipv6 a todos sus dispositivos. Más detalles en esté video (Min 3) https://youtu.be/pe0w2WRCDgk?t=168

02/08/2024, 10:59
josemiguel

11 Archivos adjunto(s)
CONFIGURACIÓN ROUTER BGP - 2

Si el resultado no es el esperado, verificar en el BGP la configuracion del puerto ETH y la ruta que
debe tener sobre la WAN de la configuracion que acabamos de hacer

Paso 1

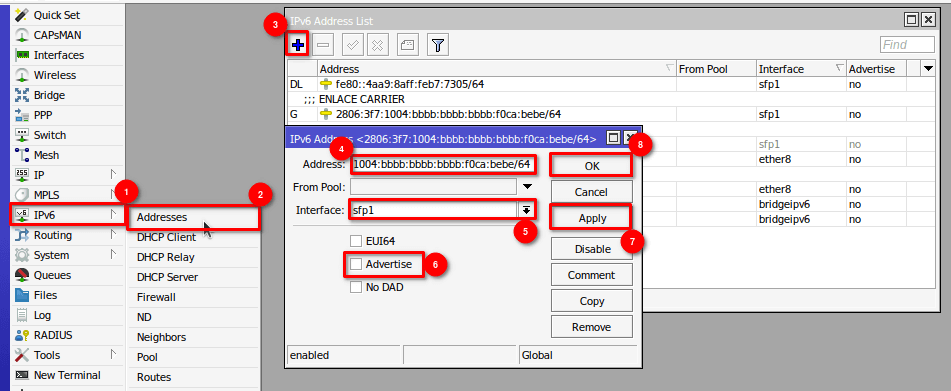

Configurar direccionamiento en router de Borde

Según lo indicado se configura como sigue:
/ipv6 address add address=2806:3f7:1004:bbbb:bbbb:bbbb:f0ca:bebe advertise=no comment="ENLACE CARRIER " interface=sfp1 add address=2806:40c:6001:eeee:eeee:eeee:a:ffff/112 advertise=no comment=LAN interface=ether8
Archivo adjunto 3093

Archivo adjunto 3094

Paso 2.1
Subnetear nuestro prefijo 2806:40c::/32 a /36

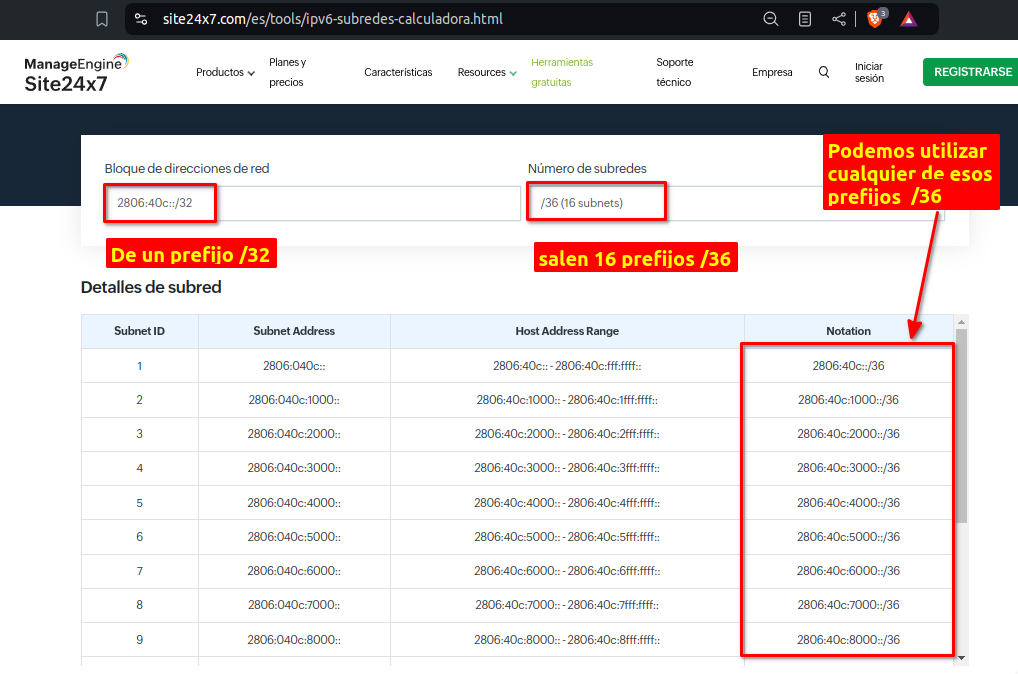

Antes de continuar al siguiente paso vamos a explicar brevemente como vamos a distribuir el prefijo /32 que nuestro carrier nos esta entregando. Para ellos podemos ir al sitio web https://www.site24x7.com/es/tools/ip...lculadora.html

Archivo adjunto 3095

Como podemos ver al tener un /32 podemos usar 16 prefijos /36.
Una manera de verlo es en una relación de padres e hijos.

Prefijo padre ---> 2806:40c::/32
Prefijo hijo ------> 2806:40c:6000::/36
Prefijo hijo ------> 2806:40c:7000::/36

Nosotros podemos elegir cualquiera de esos 16 prefijos hijos para nuestras redes. Todos van a
funcionar.
Para este caso hemos elegido el prefijo 2806:40c:6000::/36.

Nota

Como se observa en el diagrama de arriba se estará usando 2806:40c:6000::/36 para que posteriormente éste lo subneteemos a /48. De ese /48 elegimos 2 prefijos, 2806:40c:6001::/48 para nuestros enlaces y 2806:40c:6002::/48 para nuestros clientes. Luego usaremos 2806:40c:6001::/48 para subnetearlos a /112 y 2806:40c:6002::/48 a /64.

Paso 2.2

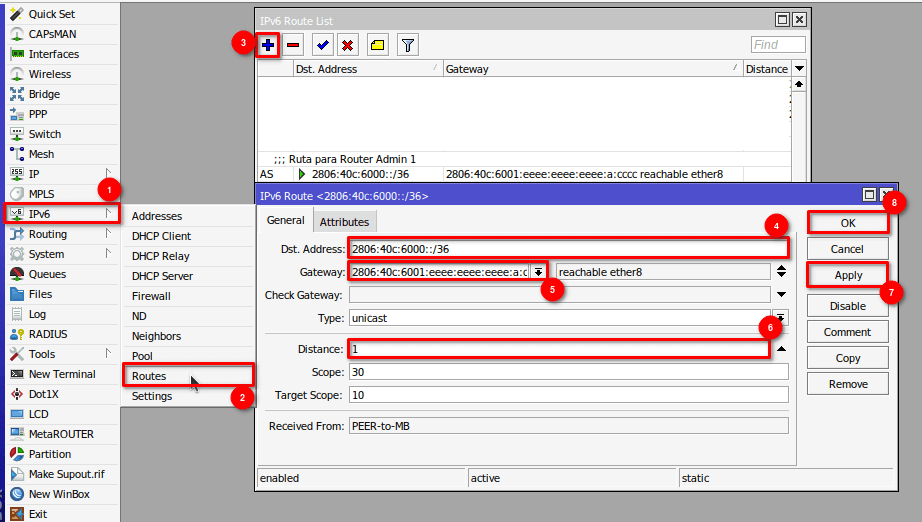

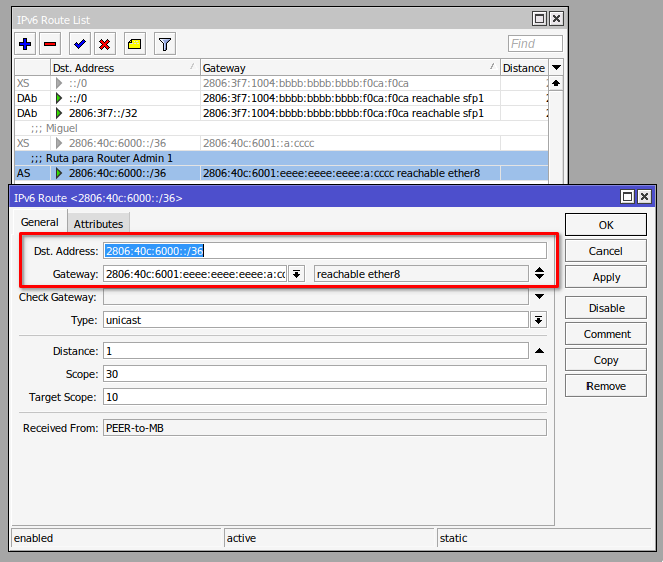

Configurar rutas en router de Borde

Solo necesitamos la ruta hacia la LAN de nuestro Core

Nota

Configuramos una ruta estatica del perfijo /36 hacia el router admin para que pueda usarlo y entregar ipv6 a todos sus dispositivos. Más detalles en esté video (Min 3) https://youtu.be/pe0w2WRCDgk?t=168
```
/ipv6 route

add comment="Ruta para Router Admin 1" distance=1 dst-address=2806:40c:6000::/36 gateway=2806:40c:6001:eeee:eeee:eeee:a:cccc
```
Archivo adjunto 3096

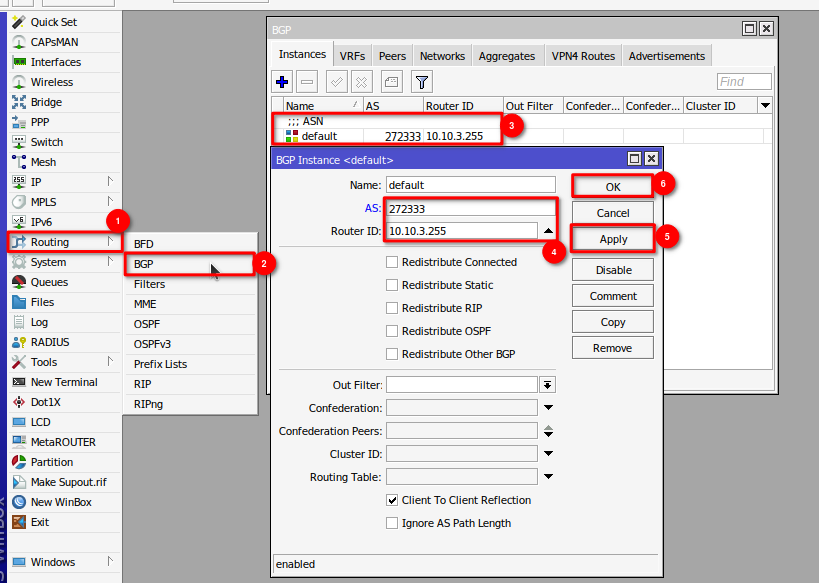

Paso 3
Configurar BGP

El router ID es un numero de importancia local. Puedes elegir una IPv4 cualquiera
```
/routing bgp instance

set default as=272333 comment="ASN" router-id=10.10.3.255
```
Archivo adjunto 3097

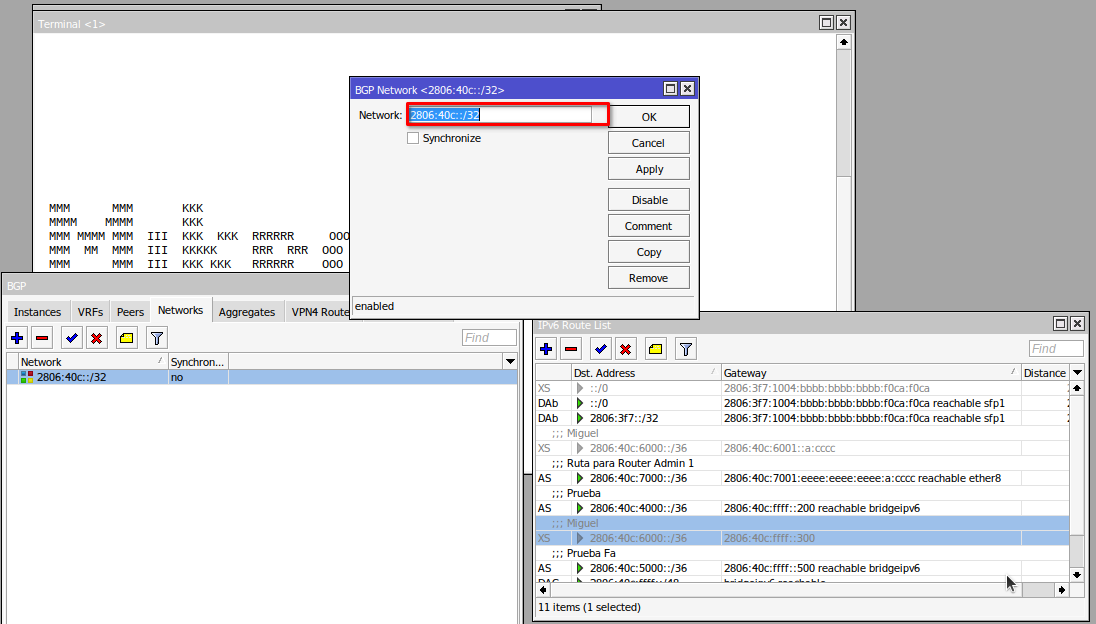

Nota

Anunciamos todo el barra /32, se pudo anunciar solo 2 prefijos /36 pero mejor se anuncia todo el pool con un /32, así se pueden usar cualquier /36. Si yo pongo 2806:40c:6000::/36 y yo quiero usar el 2806:40c:7000::/36 no se puede porque no se está anunciado. En mi caso se anuncia 2806:40c::/32 para usar cualquier /36.
```

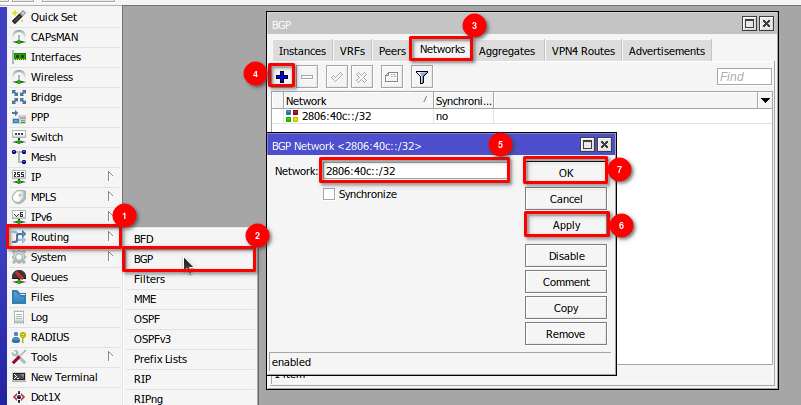

/routing bgp network

add network=2806:40c::/32 synchronize=no
```
Archivo adjunto 3098
```

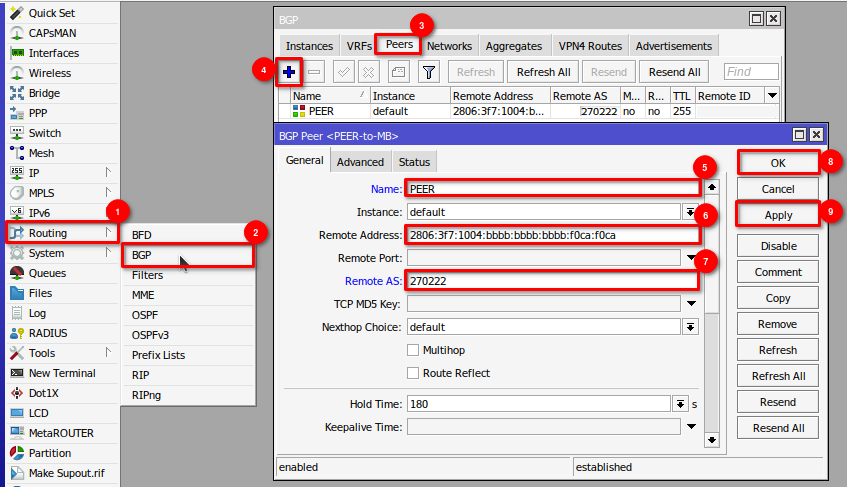

/routing bgp peer

add address-families=ipv6 name=PEER remote-address=2806:3f7:1004:bbbb:bbbb:bbbb:f0ca:f0ca remote-as=270222
```
Archivo adjunto 3099

Archivo adjunto 3100

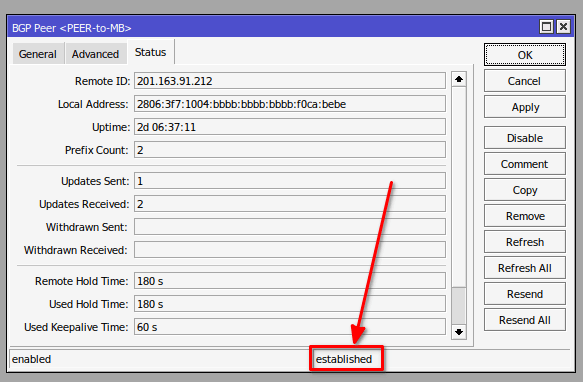

Paso 4
Verificar la conexión

Si todo se ha hecho bien ya debemos tener en la pantalla algo similar a esto. Nota que la sesión dice established.

Archivo adjunto 3101

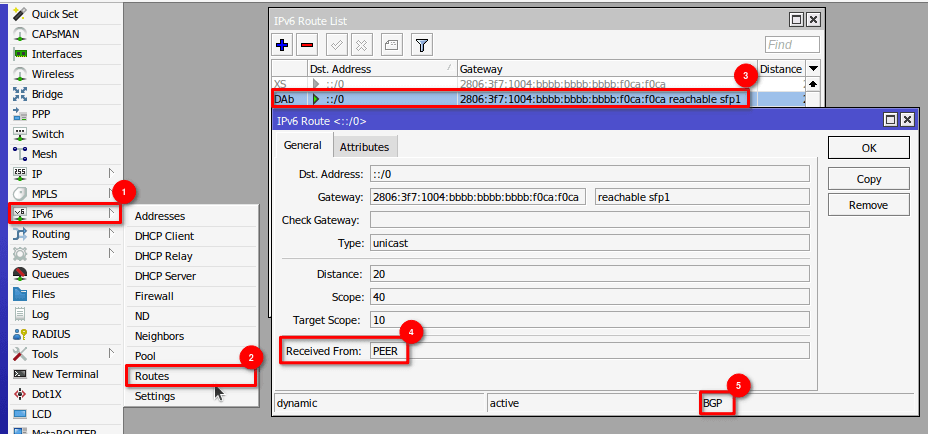

Paso 5
Comprobar ruta por defecto en BGP

El carrier nos debe enviar la ruta por defecto. Con esta ruta podremos salir a Internet.

Archivo adjunto 3102

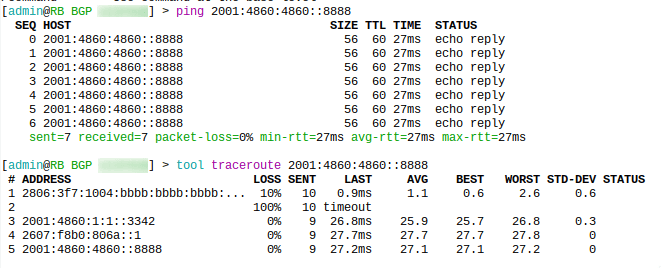

Paso 6
Comprobar salida a Internet

En este punto ya debes tener salida hacia Internet. Puedes hacer un ping para comprobarlo.

Archivo adjunto 3103

Es necesaria esta configuracion para que los dispositivos tengan servicio, ya que sin esta configuración
en el BGP solo tendremos servicio en el mikrotik pero no los dispositivos.

CONFIGURACIÓN ROUTER BGP - 1

La siguiente configuración debe estar presente en el BGP -1, el cual es un Swtich Huawei



interface XGigabitEthernet0/0/22

undo portswitch

description Enlace-BGP-ASN-Wisphub

ipv6 enable

ipv6 address 2806:3F7:1004::F0CA:F0CA/64

ipv6 address 2806:3F7:1004:BBBB:BBBB:BBBB:F0CA:F0CA/112





bgp 270222 (ASN del Carrier Alestra)

peer 2806:3F7:1004:BBBB:BBBB:BBBB:F0CA:BEBE as-number 272333 (ASN del ISP Megabit)

peer 2806:3F7:1004:BBBB:BBBB:BBBB:F0CA:BEBE description ####ASN-WISPHUB####

#

ipv6-family unicast

peer 2806:3F7:1004:BBBB:BBBB:BBBB:F0CA:BEBE enable

peer 2806:3F7:1004:BBBB:BBBB:BBBB:F0CA:BEBE route-policy in-BGP-IPv6-Wisphub import

peer 2806:3F7:1004:BBBB:BBBB:BBBB:F0CA:BEBE route-policy out-BGP-IPv6-Wisphub export

peer 2806:3F7:1004:BBBB:BBBB:BBBB:F0CA:BEBE default-route-advertise

14 Archivos adjunto(s)

Explicación Paso 3 de la Configuración del BGP - 2 (Anunciar prefijo 2806:40c::/32)

Al anunciar el prefijo 2806:40c::/32, podemos utilizar cualquier /36 que hayamos subneteado.

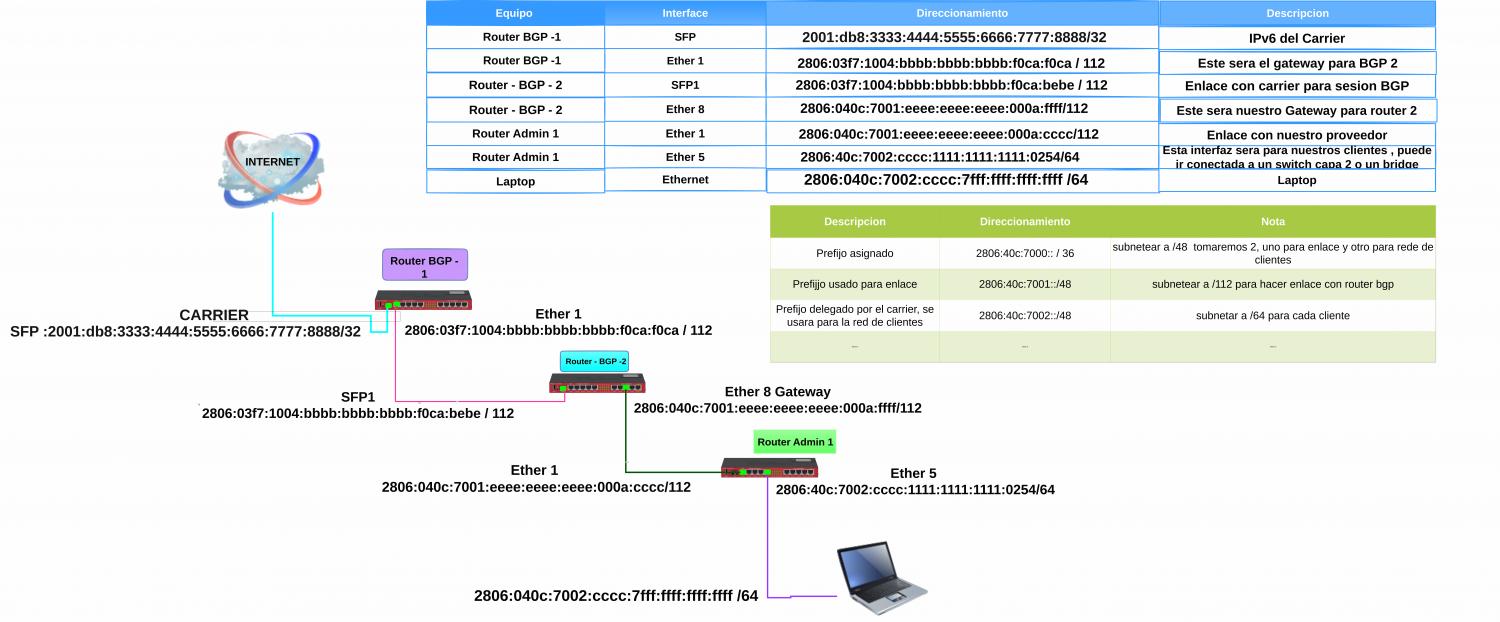

Prueba de ello, podemos utilizar el prefijo 2806:40c:7000::/36, el cual nos haŕa cambiar parte de nuestras configuraciones, rapasando rapidamente podemos llegar al siguiente diagrama.

Archivo adjunto 3104

Equipo Interface Direccionamiento Descripción

Router BGP - 1 SFP 2001:db8:3333:4444:5555:6666:7777:8888/32 IPv6 del carrried

Router BGP - 1 Ether 1 2806:03f7:1004:bbbb:bbbb:bbbb:f0ca:f0ca/112 Este es el gateway para el BGP 2

Router BGP - 2 SFP1 2806:03f7:1004:bbbb:bbbb:bbbb:f0ca:bebe/112 Enlace con carrier para sesion BGP

Router BGP - 2 Ether 8 2806:040c:7001:eeee:eeee:eeee:000a:ffff/112 Este será nuestro gateway para Router Admin 1

Router Admin 1 Ether 1 2806:040c:7001:eeee:eeee:eeee:000a:cccc/112 Enlace con nuestro proveedor

Router Admin 1 Ether 5 2806:040c:7002:cccc:1111:1111:1111:0254/64 IP estatica para el Eth5

Laptop Ethernet 2806:040c:7002:cccc:7fff:ffff:ffff:ffff/64 IP asignada de automaticamente por el ether5 por el parametro Advertise

Descripción Direccionamiento Nota

Prefijo asignado 2806:40c:7000::/36 Subnetear a /48, uno para enlace y otro para clientes

Prefijo usado para nuestro enlance 2806:040c:7001:eeee:eeee:eeee:000a:0/112 Ocupado para nuestro BGP – 2 y Router Admin 1

Prefijo usado para enlace 2806:40c:7001::/48 Subnetear a /112 para hacer enlace con router BGP

Red LAN 2806:40c:7002:cccc::/64 Ocupado para nuestros clientes

Prefijo del carrier para usarlo en la red de clientes 2806:40c:7002::/48 Subnetear a /64 para cada cliente

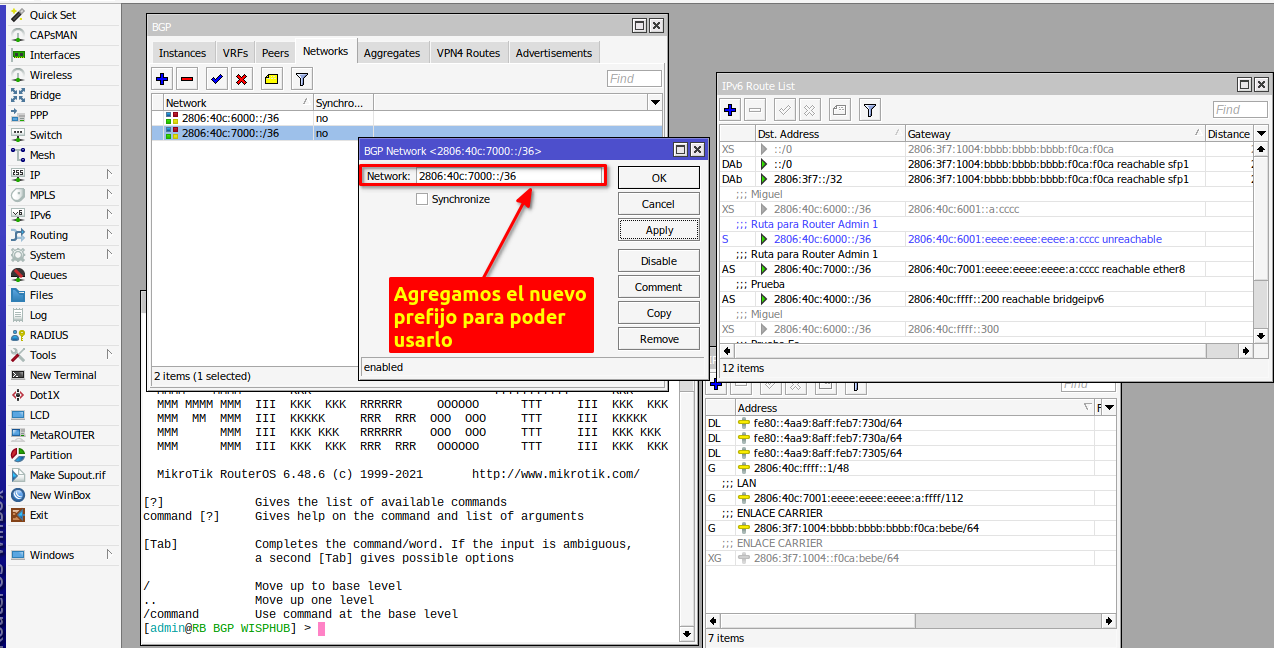

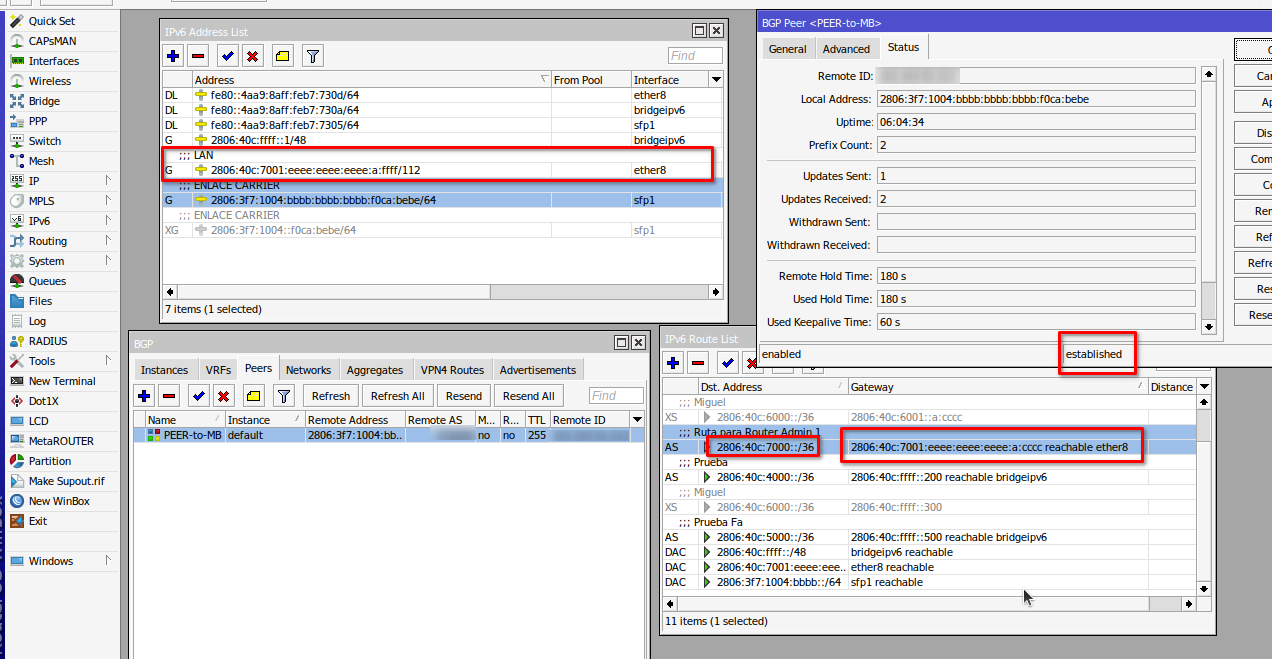

Prueba 1: Anunciar otro /36

Paso 1
Al hacer los cambios nuestra configuración del BGP - 2 cambiará con lo siguiente.

Nota

Funciona con cualquier prefijo /36, solo basta con agregar la ruta

Archivo adjunto 3105

Archivo adjunto 3106

Paso 2
Al igual que el BGP - 2, tendremos que cambiar nuestra configuración en el Router Admin 1 con lo siguiente

Archivo adjunto 3107

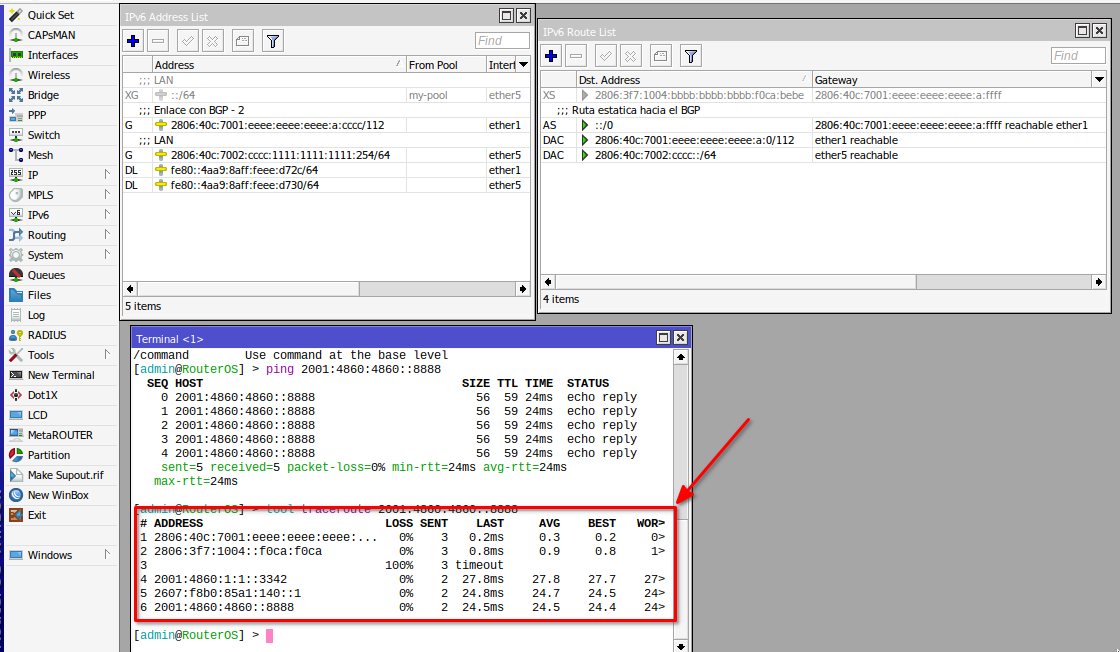

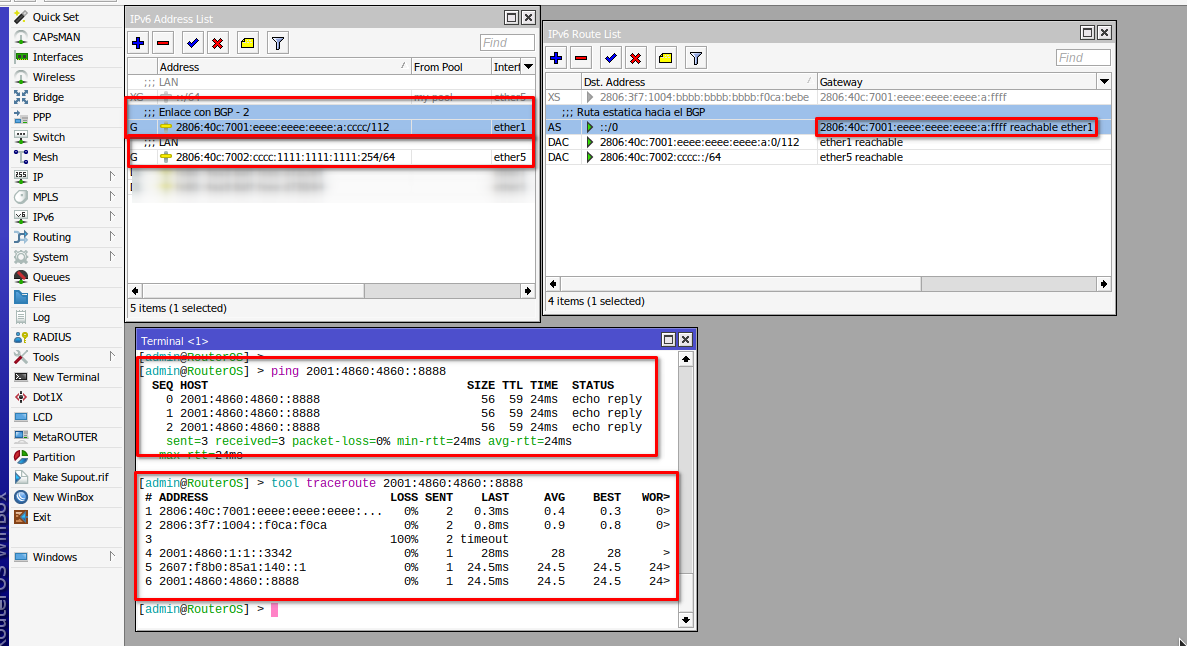

Paso 3

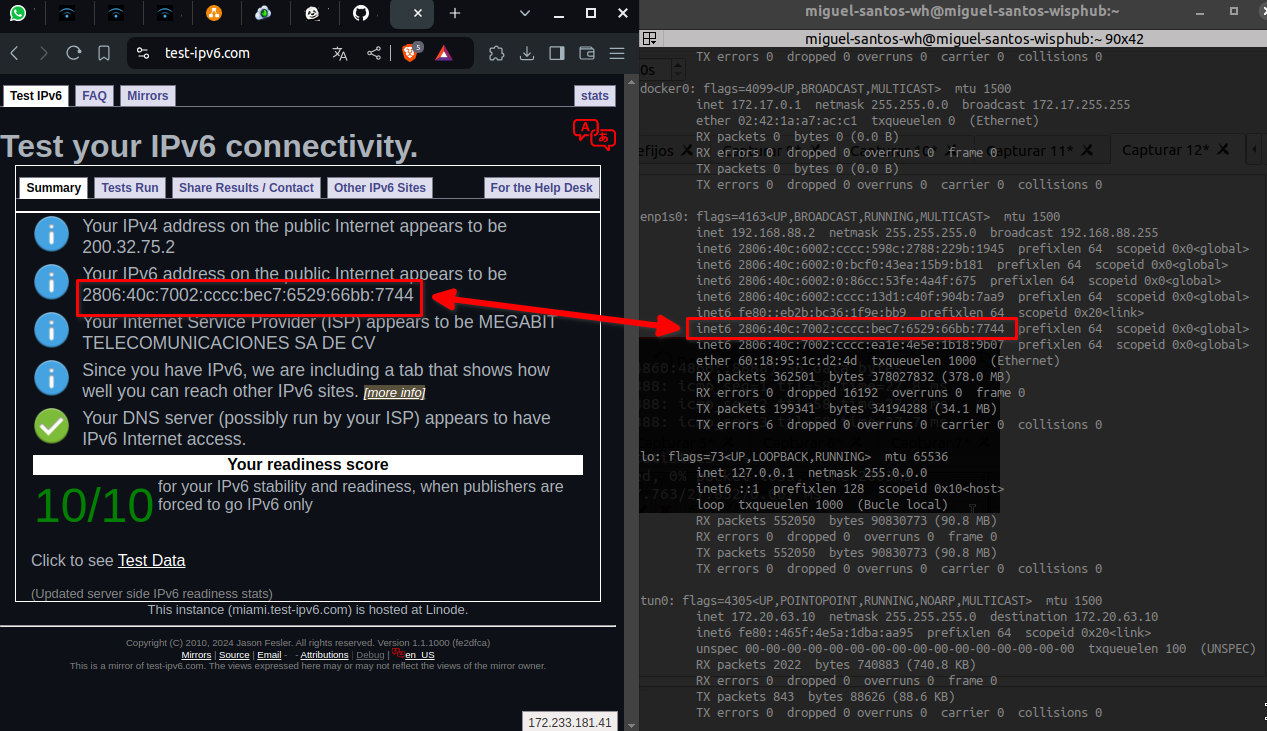

Veremos que nuestra laptop, al igual que el BGP -2 y el Router Admin 1, tendrá servicio a internet.

Archivo adjunto 3108

Archivo adjunto 3109

Prueba 2: Anunciar solo un /36 en lugar de un /32

Al cambiar el anuncio solamente al prefijo 2806:40c:6000::/36, solo podriamos usar esa configuración, ya que si queremos utilizar el prefijo 2806:40c:7000::/36 no podemos tener servicio apartir del Router Admin 1.

Paso 1

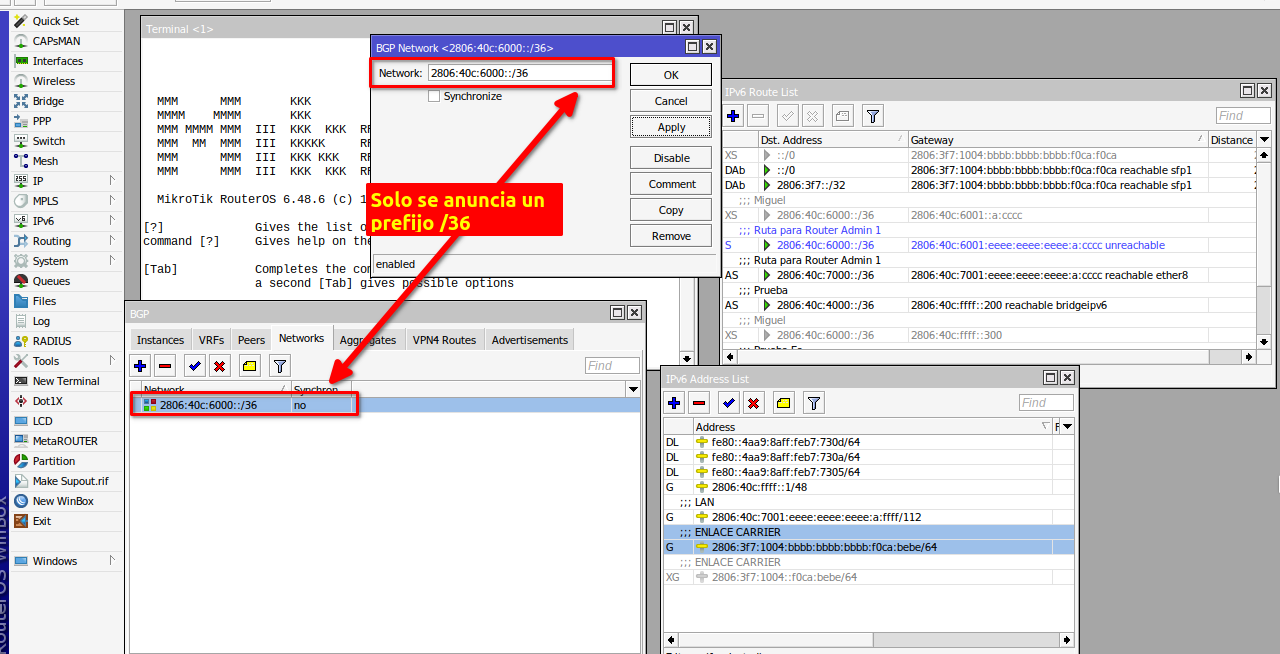

Prueba de ello podemos cambiar la parte de anunciar el prefijo quedando de la siguiente manera.

Archivo adjunto 3110

Archivo adjunto 3118

Paso 2
Al cambiar esto en el BGP - 2, nuestro BGP - 2 aun tendrá servicio.

Nota

Aunque agregue la ruta del 2806:40c:7000::/36 y no agreue el 2806:40c:7000::/36 en bgp/networks no funcionara. Porque no esta anunciado el prefijo 2806:40c:7000::/36 en bgp networks

Archivo adjunto 3112

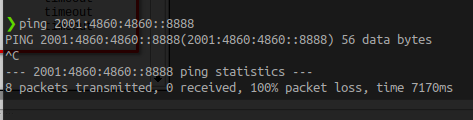

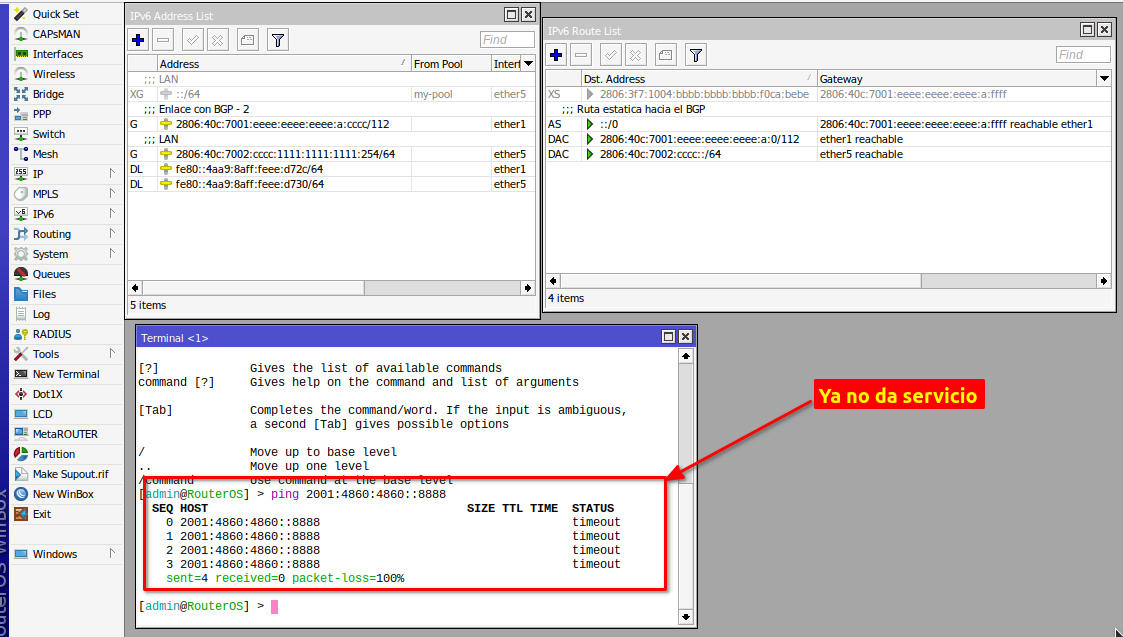

Paso 3
Pero nuestro Router Admin 1, teniendo la configuracion del prefijo 2806:40c:7000::/36, ya no tendrá servicio de internet con IPv6

Archivo adjunto 3113

Al igual que el Router Admin 1, nuestra Laptop tampoco tendrá salida a internet con IPv6.

Archivo adjunto 3114

Paso 4
Anunciamos el prefijo 2806:40c:7000::/36 para que podamos usarlo y tengamos servicio a internet en nuestro Router Admin 1, y Laptop. Recordemos que ésto es en el BGP - 2.

Archivo adjunto 3115

Por último verificamos que tengamos salida a internet en nuestro Router Admin 1 y Laptop

Archivo adjunto 3116

Archivo adjunto 3117

6 Archivos adjunto(s)

MISMA CONFIGURACIÓN IPV6 EN EVE-NG

Al hacer la configuración en EVE-NG, debemos de hacer un simulador de proveedor de internet para que podamos hacer ping 2001:4860:4860::8888 y podamos saber que la configuración se hizo de la forma correcta.
Repasando rapidamente podemos llegar al siguiente diagrama.

Archivo adjunto 3125

Archivo adjunto 3126

Paso 1
IMPORTAR EL PROYECTO (LAB) DE EVE-NG

Aqui encontrarás el proyecto para solo importarlo en tu EVE-NG

Archivo adjunto 3120

Nota

Al importar solo nos dará la Topologia, sin embargo la configuración la podemos hacer manualmente con los pasos que se harán mas adelante

Paso 2
CONFIGURACION RB PRINCIPAL (SIMULADOR)

Esta actuará como nuestro proveedor de internet y con él podremos hacer ping 2001:4860:4860::8888

Nota

Al iniciar cada router, al principio aparecerá como nuevo. Pedirá nueva contraseña y la configuramos, entonces es donde tendremos que habilitar el IPv6 y reiniciarla

/system package enable ipv6 /system reboot
/interface bridgeadd name=bridge1

/interface wireless security-profiles

set [ find default=yes ] supplicant-identity=MikroTik

/ip dhcp-client

add disabled=no interface=ether1

/ipv6 address

add address=2001:4860:abab::1 advertise=no comment="Hacia BGP 1" interface=ether2

add address=2001:4860:4860::8888/128 advertise=no comment="IPv6 Google simulada" interface=bridge1

/ipv6 route

add distance=1 dst-address=2806:3f7::/32 gateway=2001:4860:abab::2

add distance=1 dst-address=2806:40c::/32 gateway=2001:4860:abab::2

add disabled=yes distance=1 dst-address=2806:40c:6000::/36 gateway=2001:4860:abab::2

add disabled=yes distance=1 dst-address=2806:40c:7000::/36 gateway=2001:4860:abab::2

/system identity

set name=RB_PRINCIPAL

/tool romon

set enabled=yes
Paso 3
CONFIGURACIÓN BGP - 1

Nota

Al iniciar cada router, al principio aparecerá como nuevo. Pedirá nueva contraseña y la configuramos, entonces es donde tendremos que habilitar el IPv6 y reiniciarla
/system package enable ipv6

/system reboot
/interface wireless security-profilesset [ find default=yes ] supplicant-identity=MikroTik

/routing bgp instance

add as=112 name=bgp1 router-id=10.255.255.1

/ip dhcp-client

add disabled=no interface=ether1

/ipv6 address

add address=2806:3f7:1004:bbbb:bbbb:bbbb:f0ca:f0ca/112 advertise=no comment="Hacia BGP 2" interface=ether2

add address=2001:4860:abab::2 advertise=no comment="Hacia Carrier (IP inventada)" interface=ether1

/ipv6 route

add distance=1 gateway=2001:4860:abab::1

add disabled=yes distance=1 dst-address=2806:40c:6001:eeee:eeee:eeee:a:0/112 gateway=2806:3f7:1004:bbbb:bbbb:bbbb:f0ca:bebe

add disabled=yes distance=1 dst-address=2806:40c:6002:cccc::/64 gateway=2806:3f7:1004:bbbb:bbbb:bbbb:f0ca:bebe

add disabled=yes distance=1 dst-address=2806:40c:6002:cccc:1111:1111:1111:0/112 gateway=2806:3f7:1004:bbbb:bbbb:bbbb:f0ca:bebe

/routing bgp peer

add address-families=ipv6 instance=bgp1 name=peer-BGP2 remote-address=2806:3f7:1004:bbbb:bbbb:bbbb:f0ca:bebe remote-as=112

/system identity

set name=BGP_1

/tool romon

set enabled=yes
Paso 4
CONFIGURACIÓN BGP - 2

Nota

Al iniciar cada router, al principio aparecerá como nuevo. Pedirá nueva contraseña y la configuramos, entonces es donde tendremos que habilitar el IPv6 y reiniciarla

/system package enable ipv6 /system reboot
/interface wireless security-profilesset [ find default=yes ] supplicant-identity=MikroTik

/routing bgp instance

add as=112 name=bgp1 router-id=10.255.255.2

/ip dhcp-client

add disabled=no interface=ether1

/ipv6 address

add address=2806:3f7:1004:bbbb:bbbb:bbbb:f0ca:bebe/112 advertise=no comment="Hacia BGP 1" interface=ether2

add address=2806:40c:6001:eeee:eeee:eeee:a:ffff/112 advertise=no comment="Hacia R_ADMIN1" interface=ether3

add address=2806:40c:7001:eeee:eeee:eeee:a:ffff/112 advertise=no comment="Hacia R_ADMIN1" disabled=yes interface=ether3

/ipv6 route

add distance=1 gateway=2806:3f7:1004:bbbb:bbbb:bbbb:f0ca:f0ca

add comment="Ruta para Router Admin 1" distance=1 dst-address=2806:40c:6000::/36 gateway=2806:40c:6001:eeee:eeee:eeee:a:cccc

add distance=1 dst-address=2806:40c:6002:cccc::/64 gateway=2806:40c:6001:eeee:eeee:eeee:a:cccc

add distance=1 dst-address=2806:40c:6002:cccc:1111:1111:1111:0/112 gateway=2806:40c:6001:eeee:eeee:eeee:a:cccc

add comment="Ruta para Router Admin 1" distance=1 dst-address=2806:40c:7000::/36 gateway=2806:40c:7001:eeee:eeee:eeee:a:cccc

add distance=1 dst-address=2806:40c:7002:cccc::/64 gateway=2806:40c:7001:eeee:eeee:eeee:a:cccc

add distance=1 dst-address=2806:40c:7002:cccc:1111:1111:1111:0/112 gateway=2806:40c:7001:eeee:eeee:eeee:a:cccc

/routing bgp network

add disabled=yes network=2806:40c:6000::/36 synchronize=no

add disabled=yes network=2806:40c:7000::/36 synchronize=no

add network=2806:40c::/32 synchronize=no

/routing bgp peer

add address-families=ipv6 instance=bgp1 name=peer-BGP1 remote-address=2806:3f7:1004:bbbb:bbbb:bbbb:f0ca:f0ca remote-as=112

/system identity

set name=BGP_2

/tool romon

set enabled=yes
Paso 5
CONFIGURACIÓN ROUTER ADMIN 1

Nota

Al iniciar cada router, al principio aparecerá como nuevo. Pedirá nueva contraseña y la configuramos, entonces es donde tendremos que habilitar el IPv6 y reiniciarla

/system package enable ipv6 /system reboot
/interface wireless security-profilesset [ find default=yes ] supplicant-identity=MikroTik

/ip dhcp-client

add disabled=no interface=ether1

/ip dns

set servers=8.8.8.8,8.8.4.4,2001:4860:4860::8888,2001:  4860:4860::8844

/ipv6 address

add address=2806:40c:6001:eeee:eeee:eeee:a:cccc/112 advertise=no comment="Hacia R_BGP 2" interface=ether3

add address=2806:40c:6002:cccc:1111:1111:1111:254 comment="LAN PC" interface=ether4

add address=2806:40c:7001:eeee:eeee:eeee:a:cccc/112 advertise=no comment="Hacia R_BGP 2" disabled=yes interface=ether3

add address=2806:40c:7002:cccc:1111:1111:1111:254 comment="LAN PC" disabled=yes interface=ether4

/ipv6 route

add distance=1 gateway=2806:40c:6001:eeee:eeee:eeee:a:ffff

add distance=1 gateway=2806:40c:7001:eeee:eeee:eeee:a:ffff

add distance=1 dst-address=2806:3f7:1004:bbbb:bbbb:bbbb:f0ca:0/112 gateway=2806:40c:6001:eeee:eeee:eeee:a:ffff

add distance=1 dst-address=2806:3f7:1004:bbbb:bbbb:bbbb:f0ca:0/112 gateway=2806:40c:7001:eeee:eeee:eeee:a:ffff

/system identity

set name=R_Admin1

/tool romon

set enabled=yes
Paso 6
CONFIGURACIÓN PC/LAPTOP LINUX

La computadora linux debe estar con las siguientes configuraciónes para poder hacer ping 2001:4860:4860::8888 y considerarla como una configuración exitosa.

Archivo adjunto 3121
Archivo adjunto 3122

Archivo adjunto 3123

Nota

Con éste proyecto en EVE-NG se puede realizar las pruebas del apartado anterior llamado "Explicación Paso 3 de la Configuración del BGP - 2 (Anunciar prefijo 2806:40c::/32)", esto para realizar pruebas de anunciar prefijos /32 y /36. En caso de que la computadora linux no dé pring, reiniciar todos los nodos desde el EVE-NG

Equipo	Interface	Direccionamiento	Descripción
Router BGP - 1	SFP	2001:db8:3333:4444:5555:6666:7777:8888/32	IPv6 del carrried
Router BGP - 1	Ether 1	2806:03f7:1004:bbbb:bbbb:bbbb:f0ca:f0ca/112	Este es el gateway para el BGP 2
Router BGP - 2	SFP1	2806:03f7:1004:bbbb:bbbb:bbbb:f0ca:bebe/112	Enlace con carrier para sesion BGP
Router BGP - 2	Ether 8	2806:040c:6001:eeee:eeee:eeee:000a:ffff/112	Este será nuestro gateway para Router Admin 1
Router Admin 1	Ether 1	2806:040c:6001:eeee:eeee:eeee:000a:cccc/112	Enlace con nuestro proveedor
Router Admin 1	Ether 5	2806:040c:6002:cccc:1111:1111:1111:0254/64	IP estatica para el Eth5
Laptop	Ethernet	2806:040c:6002:cccc:7fff:ffff:ffff:ffff/64	IP asignada de automaticamente por el ether5 por el parametro Advertise

Descripción	Direccionamiento	Nota
Prefijo asignado	2806:40c:6000::/36	Subnetear a /48, uno para enlace y otro para clientes
Prefijo usado para nuestro enlance	2806:040c:6001:eeee:eeee:eeee:000a:0/112	Ocupado para nuestro BGP – 2 y Router Admin 1
Prefijo usado para enlace	2806:40c:6001::/48	Subnetear a /112 para hacer enlace con router BGP
Red LAN	2806:40c:6002:cccc::/64	Ocupado para nuestros clientes
Prefijo del carrier para usarlo en la red de clientes	2806:40c:6002::/48	Subnetear a /64 para cada cliente
