OSPF es un protocolo de enrutamiento de estado de enlace que permite a los routers intercambiar informacion de la topologia de la red y calcular la mejor ruta hacia un destino basado en el menor coste. Las principales caracteristicas de OSPF son:

• Basado en estado de enlace: Cada router tiene una copia completa de la topologia de la red.
• Convergencia rapida: Cuando hay un cambio en la red, OSPF se adapta rapidamente para evitar congestiones.
• Escalabilidad: Es adecuado para redes grandes y complejas.
• Clase-less: Admite VLSM (Variable Length Subnet Mask) y CIDR (Classless Inter-Domain Routing)

Descripción
Vamos a crear un laboratorio en Cisco de acuerdo a la topología para simular una red con OSPF, configurando los costos en cada interfaz para que el protocolo elija la mejor ruta.

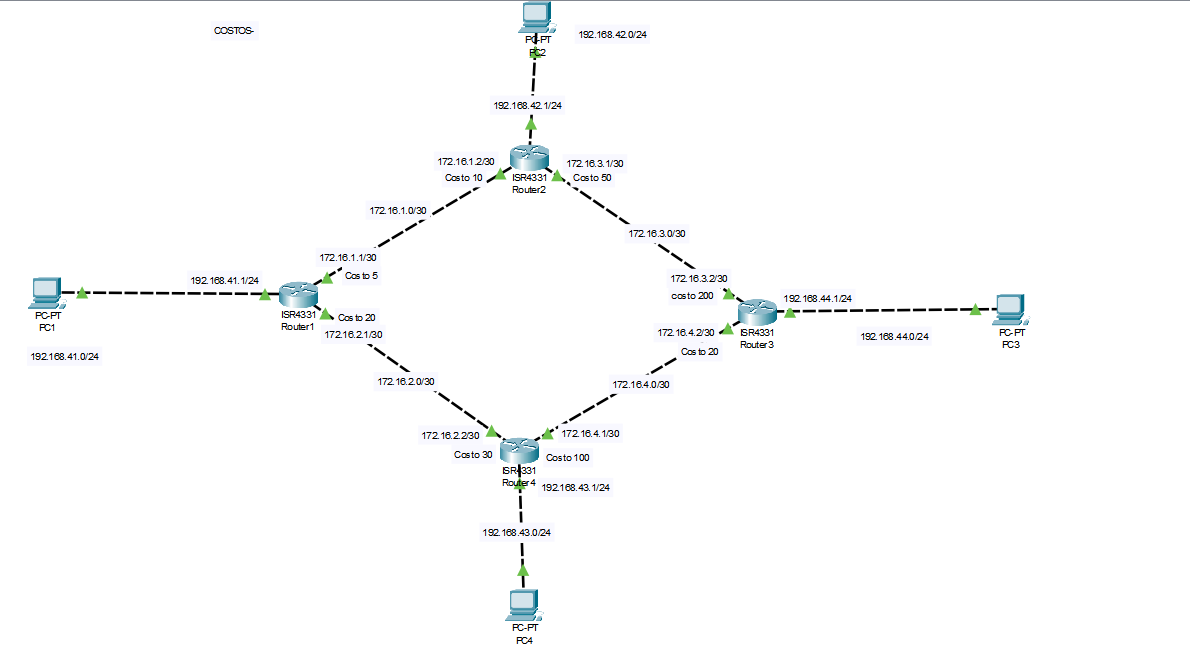

1 Crear laboratorio en Packet tracert

Archivo adjunto 3327

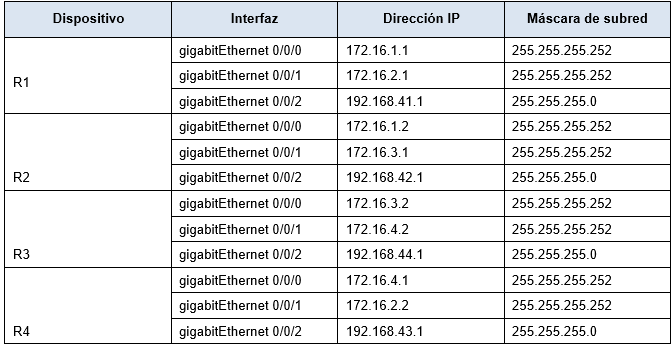

Tabla de direccionamiento
Archivo adjunto 3287

Nota

ES IMPORTANTE TENER UNA CUENTA EN CISCO PARA PODER UTILIZAR PACKET TRACERT

2 Configurar los parametros basicos para cada Router
Configure y active la interfaz en cada router utilizando la información de la dirección IP en la Tabla de direccionamiento.


RB1

RB1>enable

RB1#configure terminal

RB1(config)#hostname R1

RB2

RB2>enable

RB2#configure terminal

RB2(config)#hostname R2

RB3

RB3>enable

RB3#configure terminal

RB3(config)#hostname R3

RB4

RB4>enable

RB3#configure terminal

RB3(config)#hostname R4

2.1 Configuración de las redes LAN
configure las ip que iran en cada una de las interfaces gigabitEthernet de cada router

Nota

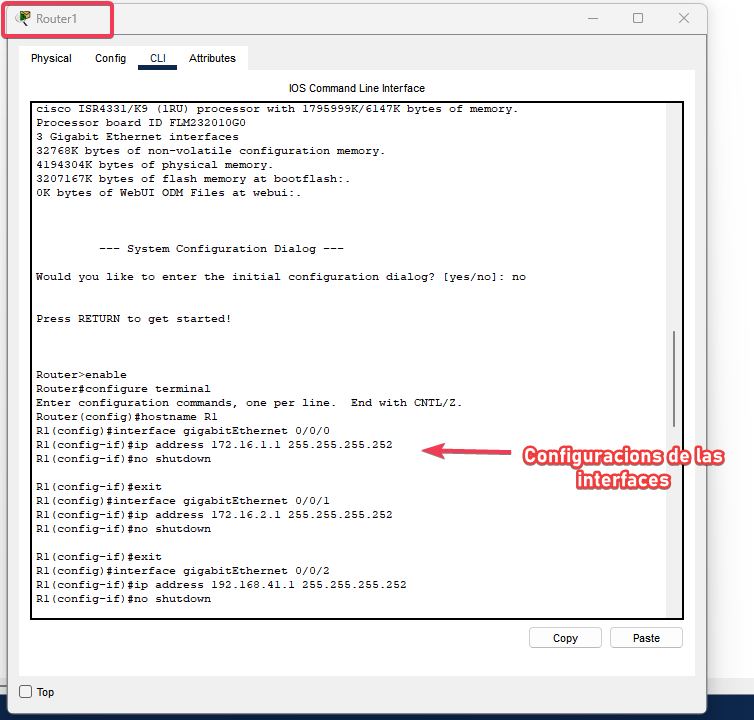

Configuracion de las interfaces del RB1

Archivo adjunto 3294
RB1

 RB1(config)#interface gigabitEthernet 0/0/0

  RB1(config-if)#ip address 172.16.1.1 255.255.255.252

RB1(config-if)#no shutdown

RB1(config-if)#exit



RB1(config)#interface gigabitEthernet 0/0/1

RB1(config-if)#ip address 172.16.2.1 255.255.255.252

RB1(config-if)#no shutdown

RB1(config-if)#exit



RB1(config)#interface gigabitEthernet 0/0/2

RB1(config-if)#ip address 192.168.41.1 255.255.255.252

RB1(config-if)#no shutdown

RB1(config-if)#exit

Nota

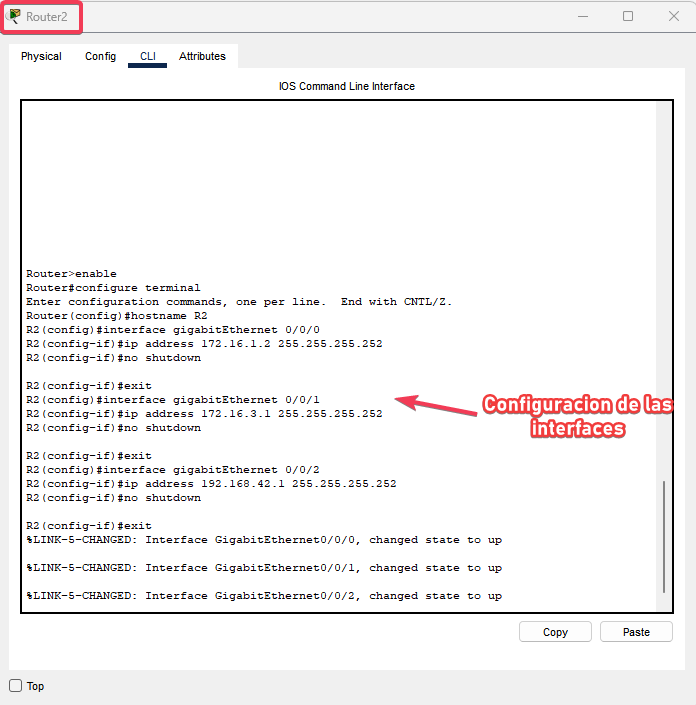

Configuracion de las interfaces del RB2

Archivo adjunto 3302
RB2

RB2(config)#interface gigabitEthernet 0/0/0

  RB2(config-if)#ip address 172.16.1.2 255.255.255.252

RB2(config-if)#no shutdown

RB2(config-if)#exit



RB2(config)#interface gigabitEthernet 0/0/1

RB2(config-if)#ip address 172.16.3.1 255.255.255.252

RB2(config-if)#no shutdown

RB2(config-if)#exit



RB2(config)#interface gigabitEthernet 0/0/2

RB2(config-if)#ip address 192.168.42.1 255.255.255.252

RB2(config-if)#no shutdown

RB2(config-if)#exit

Nota

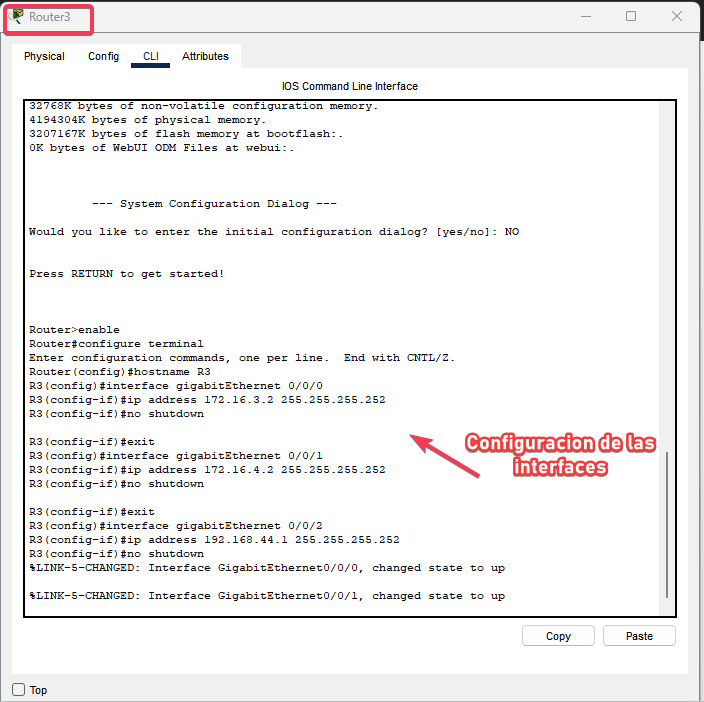

Configuracion de las interfaces del RB3

Archivo adjunto 3316
RB3

RB3(config)#interface gigabitEthernet 0/0/0

  RB3(config-if)#ip address 172.16.3.2 255.255.255.252

RB3(config-if)#no shutdown

RB3(config-if)#exit



RB3(config)#interface gigabitEthernet 0/0/1

RB3(config-if)#ip address 172.16.4.2 255.255.255.252

RB3(config-if)#no shutdown

RB3(config-if)#exit



RB3(config)#interface gigabitEthernet 0/0/2

RB3(config-if)#ip address 192.168.44.1 255.255.255.252

RB3(config-if)#no shutdown

RB3(config-if)#exit

Nota

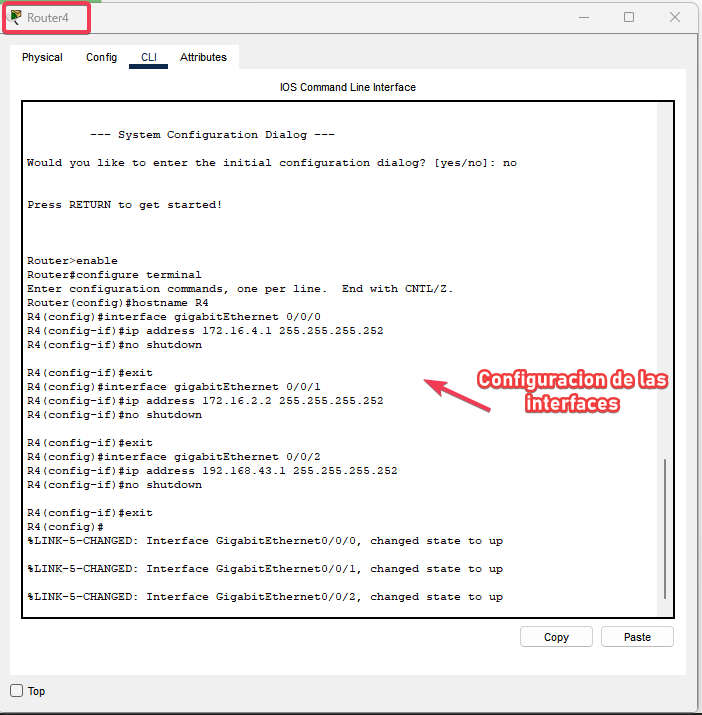

Configuracion de las interfaces del RB4

Archivo adjunto 3320
RB4

RB4(config)#interface gigabitEthernet 0/0/0

  RB4(config-if)#ip address 172.16.4.1 255.255.255.252

RB4(config-if)#no shutdown

RB4(config-if)#exit



RB4(config)#interface gigabitEthernet 0/0/1

RB4(config-if)#ip address 172.16.2.2 255.255.255.252

RB4(config-if)#no shutdown

RB4(config-if)#exit



RB4(config)#interface gigabitEthernet 0/0/2

RB4(config-if)#ip address 192.168.43.1 255.255.255.252

RB4(config-if)#no shutdown

RB4(config-if)#exit

2.3Configuración de las PCs

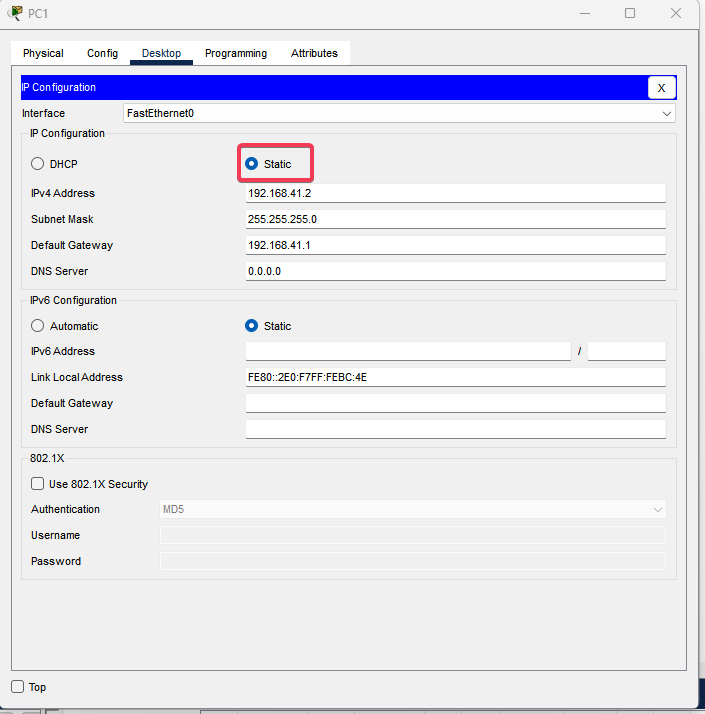

Agrega el direccionamiento en la PC 1

Archivo adjunto 3288










































Agrega el direccionamiento en PC2

Archivo adjunto 3291

Agrega el direccionamiento en PC3

Archivo adjunto 3292

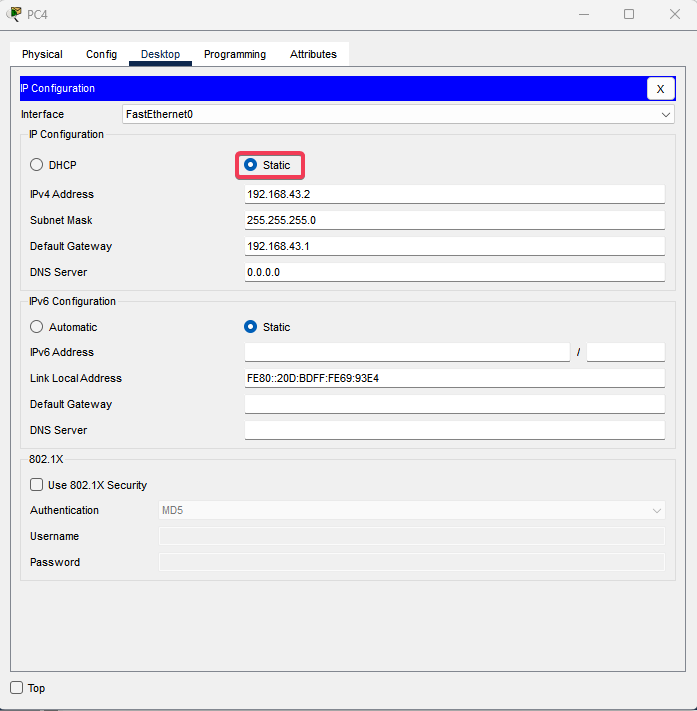

Agrega el direccionamiento en PC4

Archivo adjunto 3293
3 Configuración Básica de OSPF
Habilita OSPF en cada router,Agregamos el siguiente comando en cada una de las interfaces

Nota

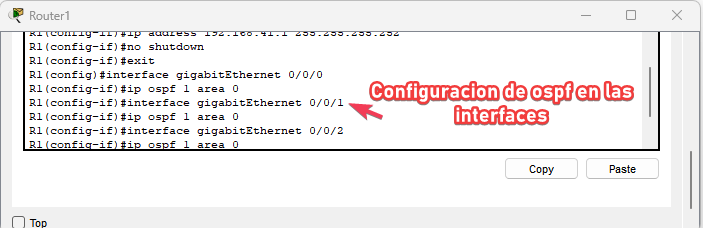

Configuración de OSPF en las interfaces de RB1

Archivo adjunto 3295
RB1

RB1(config)#interface gigabitEthernet 0/0/0

  RB1(config-if)#ip ospf 1 area 0

RB1(config)#interface gigabitEthernet 0/0/1

RB1(config-if)#ip ospf 1 area 0

RB1(config)#interface gigabitEthernet 0/0/2

RB1(config-if)#ip ospf 1 area 0

Nota

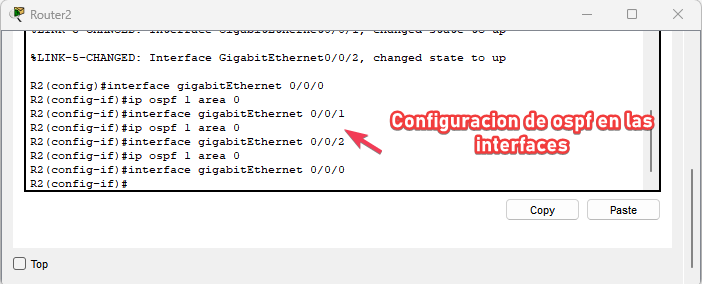

Configuración de OSPF en las interfaces de RB2

Archivo adjunto 3308
RB2

RB2(config)#interface gigabitEthernet 0/0/0

  RB2(config-if)#ip ospf 1 area 0

RB2(config)#interface gigabitEthernet 0/0/1

RB2(config-if)#ip ospf 1 area 0

RB2(config)#interface gigabitEthernet 0/0/2

RB2(config-if)#ip ospf 1 area 0

Nota

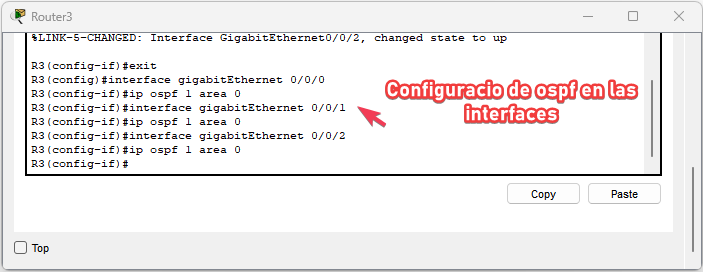

Configuración de OSPF en las interfaces de RB3

Archivo adjunto 3318

RB3


[SCRIPT_MIKROTIK]
RB3(config)#interface gigabitEthernet 0/0/0
RB3(config-if)#ip ospf 1 area 0
RB3(config)#interface gigabitEthernet 0/0/1
RB3(config-if)#ip ospf 1 area 0
RB3(config)#interface gigabitEthernet 0/0/2
RB3(config-if)#ip ospf 1 area 0

Nota

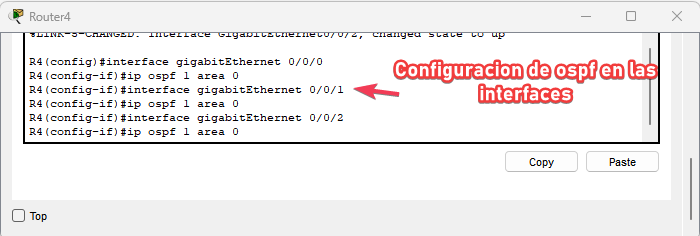

Configuración de OSPF en las interfaces de RB4

Archivo adjunto 3319
RB4

RB4(config)#interface gigabitEthernet 0/0/0

  RB4(config-if)#ip ospf 1 area 0

RB4(config)#interface gigabitEthernet 0/0/1

RB4(config-if)#ip ospf 1 area 0

RB4(config)#interface gigabitEthernet 0/0/2

RB4(config-if)#ip ospf 1 area 0

Nota

SE DEBE GENERAR LAS ADYACENCIAS CON CADA UNO DE LOS ROUTERS COMO SE MUESTRA EN EL SIGUIENTE EJEMPLO

Archivo adjunto 3289



















4 Verificar y Ajustar el Coste de OSPF

OSPF elige la ruta con el menor "costo". El costo de una interfaz OSPF generalmente se basa en el ancho de banda, pero puede ser configurado manualmente:

Nota

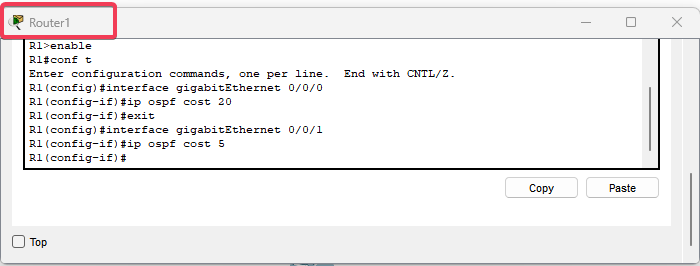

Configuración del costo en las interfaces del RB1

Archivo adjunto 3322



















RB1

RB1(config)#interface gigabitEthernet 0/0/0



  RB1(config-if)#ip ospf cost 20

RB1(config)#interface gigabitEthernet 0/0/1

RB1(config-if)#ip ospf cost 5

Nota

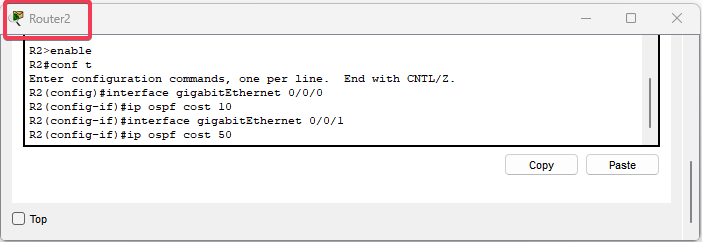

Configuración del costo en las interfaces del RB2

Archivo adjunto 3323
RB2

RB1(config)#interface gigabitEthernet 0/0/0



  RB2(config-if)#ip ospf cost 10

RB2(config)#interface gigabitEthernet 0/0/1

RB2(config-if)#ip ospf cost 50

Nota

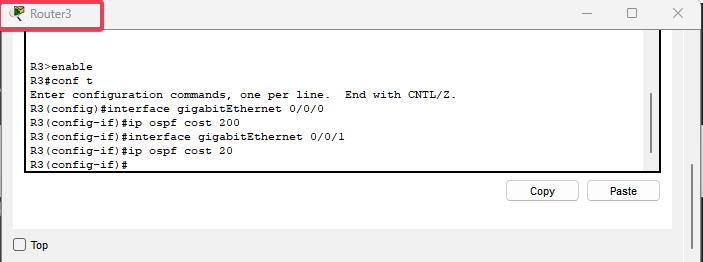

Configuración del costo en las interfaces del RB3

Archivo adjunto 3324

RB3

RB1(config)#interface gigabitEthernet 0/0/0



  RB3(config-if)#ip ospf cost 200

RB3(config)#interface gigabitEthernet 0/0/1

RB3(config-if)#ip ospf cost 20

Nota

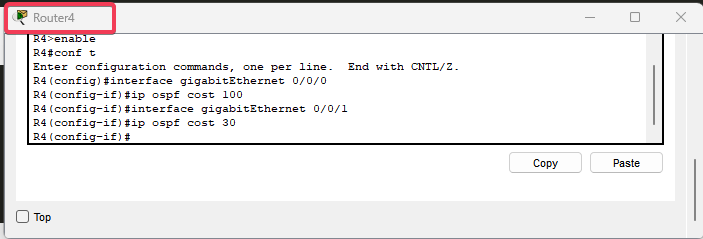

Configuración del costo en las interfaces del RB4

Archivo adjunto 3325















RB4

RB1(config)#interface gigabitEthernet 0/0/0



  RB1(config-if)#ip ospf cost 100

RB1(config)#interface gigabitEthernet 0/0/1

RB1(config-if)#ip ospf cost 30

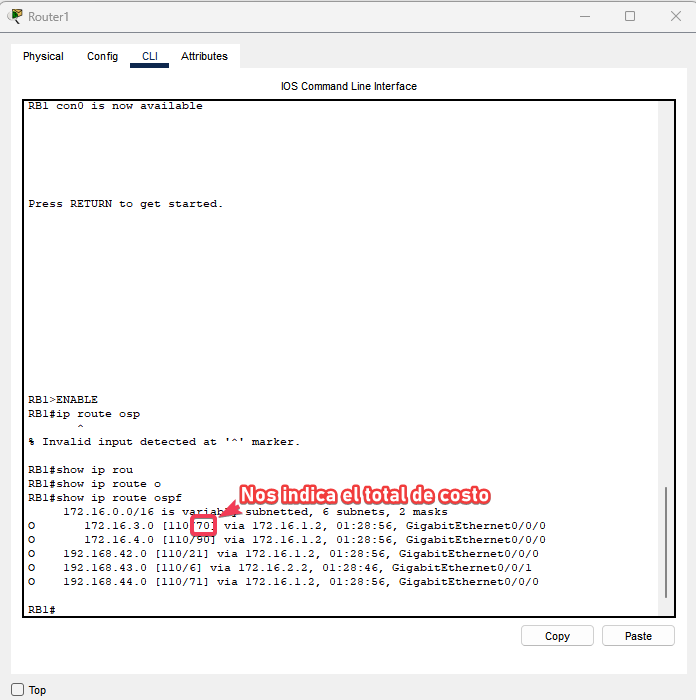

5: Verificación de la Configuración de OSPF
Puedes usar el siguiente comando para verificar el total de costo que hay para llegar a una red
Archivo adjunto 3285











































6Pruebas

https://youtu.be/XjL5Y6vACGg

Nota

Archivos descargables laboratorio de packet trecer y configuracion de todos los routers

Archivo adjunto 3326

Nota

SCRIPT RB1

enable

configure terminal

hostname R1

interface gigabitEthernet 0/0/0

ip address 172.16.1.1 255.255.255.252

no shutdown

exit

interface gigabitEthernet 0/0/1

ip address 172.16.2.1 255.255.255.252

no shutdown

exit

interface gigabitEthernet 0/0/2

ip address 192.168.41.1 255.255.255.252

no shutdown

exit

interface gigabitEthernet 0/0/0

ip ospf 1 area 0

interface gigabitEthernet 0/0/1

ip ospf 1 area 0

interface gigabitEthernet 0/0/2

ip ospf 1 area 0

interface gigabitEthernet 0/0/0

ip ospf cost 20

exit

interface gigabitEthernet 0/0/1

ip ospf cost 5

Nota

SCRIPT RB2

enable

configure terminal

hostname R2

interface gigabitEthernet 0/0/0

ip address 172.16.1.2 255.255.255.252

no shutdown

exit

interface gigabitEthernet 0/0/1

ip address 172.16.3.1 255.255.255.252

no shutdown

exit

interface gigabitEthernet 0/0/2

ip address 192.168.42.1 255.255.255.252

no shutdown

exit

interface gigabitEthernet 0/0/0

ip ospf 1 area 0

interface gigabitEthernet 0/0/1

ip ospf 1 area 0

interface gigabitEthernet 0/0/2

ip ospf 1 area 0

interface gigabitEthernet 0/0/0

ip ospf cost 10

interface gigabitEthernet 0/0/1

ip ospf cost 50

Nota

SCRIPT RB3

enable

configure terminal

hostname R3

interface gigabitEthernet 0/0/0

ip address 172.16.3.2 255.255.255.252

no shutdown

exit

interface gigabitEthernet 0/0/1

ip address 172.16.4.2 255.255.255.252

no shutdown

exit

interface gigabitEthernet 0/0/2

ip address 192.168.44.1 255.255.255.252

no shutdown

exit

interface gigabitEthernet 0/0/0

ip ospf 1 area 0

interface gigabitEthernet 0/0/1

ip ospf 1 area 0

interface gigabitEthernet 0/0/2

ip ospf 1 area 0

interface gigabitEthernet 0/0/0

ip ospf cost 200

interface gigabitEthernet 0/0/1

ip ospf cost 20

Nota

SCRIPT RB4

enable

configure terminal

hostname R4

interface gigabitEthernet 0/0/0

ip address 172.16.4.1 255.255.255.252

no shutdown

exit

interface gigabitEthernet 0/0/1

ip address 172.16.2.2 255.255.255.252

no shutdown

exit

interface gigabitEthernet 0/0/2

ip address 192.168.43.1 255.255.255.252

no shutdown

exit

interface gigabitEthernet 0/0/0

ip ospf 1 area 0

interface gigabitEthernet 0/0/1

ip ospf 1 area 0

interface gigabitEthernet 0/0/2

ip ospf 1 area 0

interface gigabitEthernet 0/0/0

ip ospf cost 100

interface gigabitEthernet 0/0/1

ip ospf cost 30
