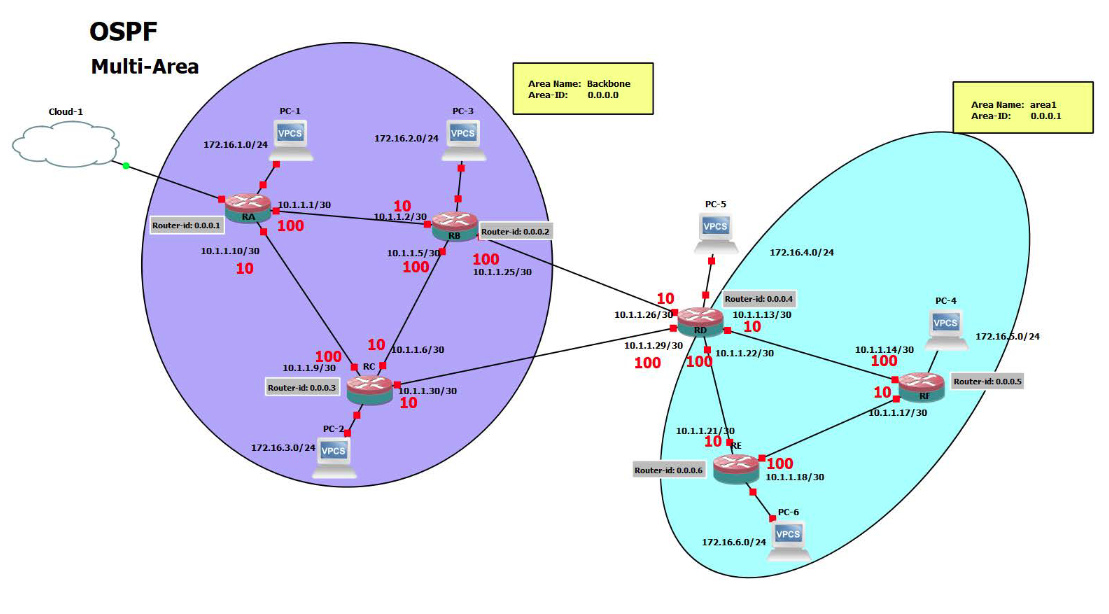

DIAGRAMA OSPF- MULTIAREA
Archivo adjunto 3343
Nota
Los 6 routers cuentan con su configuración de fabrica, el primer paso es acceder por romon a todos los routers, en este caso se esta accediendo mediante el virtualizador GNS3, pero de igual manera se pude realizar mediante EVE-NG
Se recomienda cambiar el nombre de los RB para poder identificarlos desde SYSTEM > IDENTITY
Archivo adjunto 3344
Desde la terminal se realiza con la siguiente línea:/system identity set name = RA

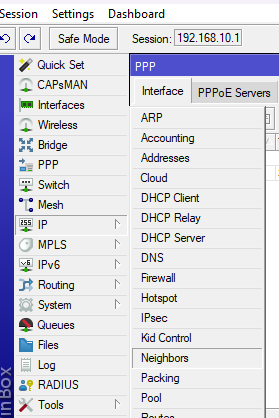

Para activar el romon lo realizamos desde TOOL > RoMON y seleccionamos enable
Archivo adjunto 3345
También se puede realizar por la terminal con el siguiente comando:tool romon set enable=yes
Ya con esto ya podemos acceder a los demás RB
Ahora revisamos que RB tenemos de vecinos

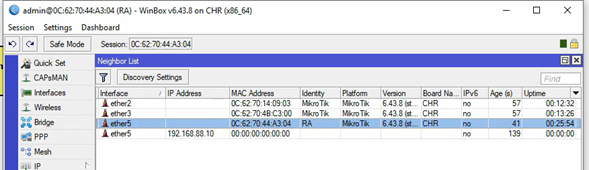

Archivo adjunto 3346
Y se puede observar que aparecen los RB conectamos pero aun no tienen cambiado el nombre y no tienen activado romon
Archivo adjunto 3347
Nota

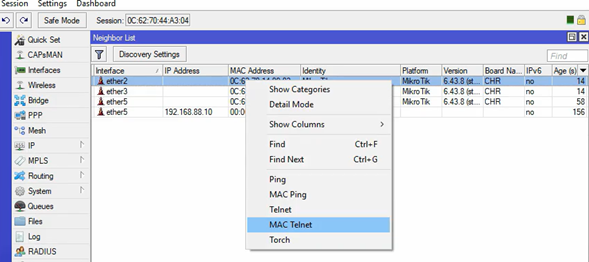

Podemos acceder a los routers vecinos desde la mikrotik RA dándole clic derecho e ingresando por MAC Telnet
Archivo adjunto 3348
Y ahora ya podemos ingresar para poder activar el romon poder acceder desde winbox y cambiar el nombre.
Archivo adjunto 3349
Cambiamos los nombres de los RB y de las interfaces interfaces (opcional) esto para poder identificar mejor al momento de configurar.
Archivo adjunto 3350
Una vez cambiando los nombres podemos identificar a los RB de una mejor manera
Archivo adjunto 3351
Y ahora renombramos las interfaces en interface list, para una mejor guía al momento de configurar (opcional). Quedando de la siguiente manera
Archivo adjunto 3352
Configuramos OSPF
SE CREAN BRIDGES Y AGREGAMOS LAS IPS

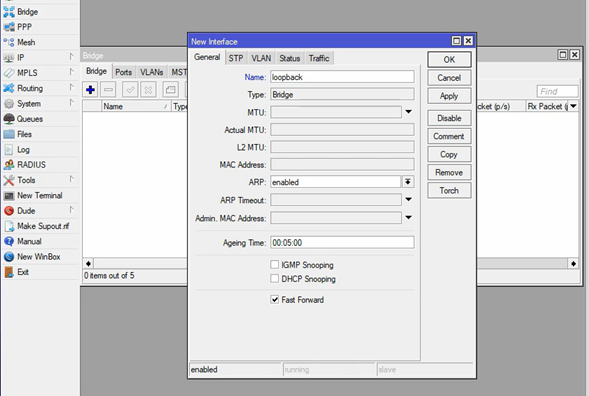

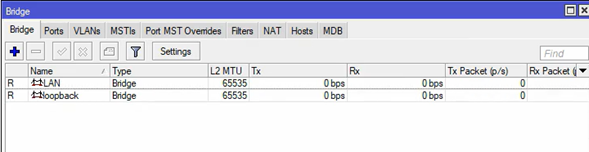

- Creamos la interfaz loopback, que es un brigde vacío sin ningún puerto con el nombre loopback

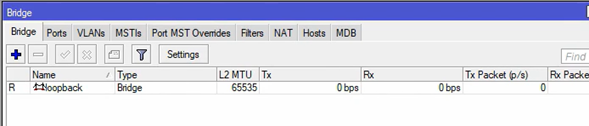

Archivo adjunto 3353
Aplicamos

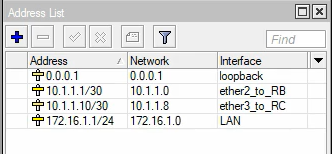

Archivo adjunto 3354- agregamos las IP
Agregamos una ip al loopback que es el mismo valor que el router ID

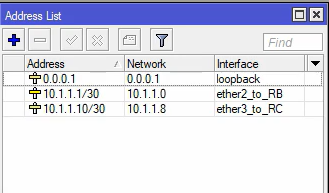

Archivo adjunto 3355
Agregamos las demás interfacez

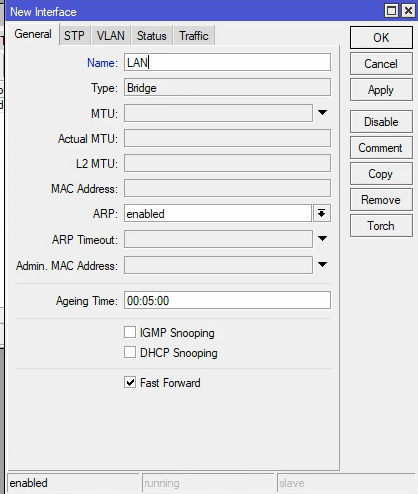

Archivo adjunto 3356- Creamos un bridge que se va a llamar LAN para conectar a los clientes
Archivo adjunto 3357
Aplicamos
Archivo adjunto 3358

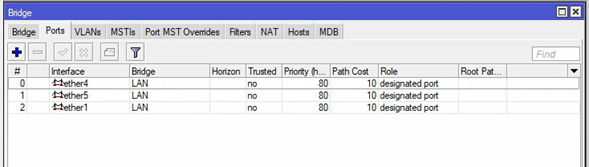

Y le asignamos los puertos que no quedan
Archivo adjunto 3359
Agregamos la dirección de la LAN
Archivo adjunto 3360 Archivo adjunto 3361
HABILITAMOS LOS SERVICOS DEL PARAMETRO OSPF
Nos dirigimos en Routing > OSPF
Archivo adjunto 3362
- Agregar las redes OSPF
Nota
Las redes ospf van a ser todas las redes que nos están comunicando con OSPF únicamente
Para RA únicamente están conectamos RB y RC
Hay que agregar el network ID o direccion de red
Dirección que nos comunica hacia RB

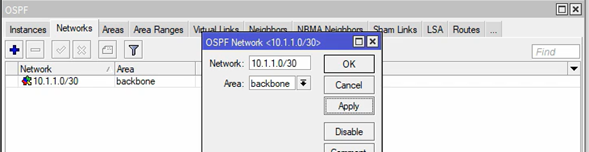

Archivo adjunto 3363
Dirección que nos comunica hacia RC

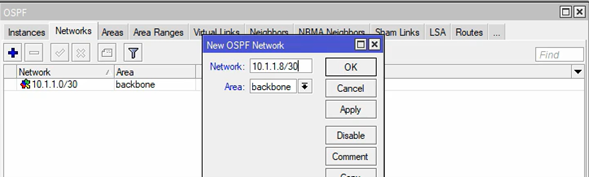

Archivo adjunto 3364
2. Configuramos instancia
Nota

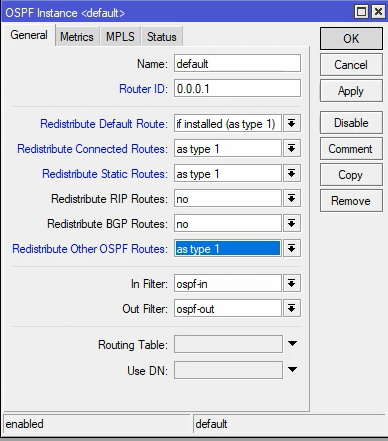

Configuramos la instancia default con la misma ip que se lo coloco al loopback en router ID que en este caso es 0.0.0.1
redistribuimos la ruta por defecto en – redistribute default route como if installed (as type 1)
Redistribute connected route lo colocamos como as type 1
Redistribute static route lo colocamos como as type 1
Redistribute other OSPF route lo colocamos como as type 1
Aplicamos
Archivo adjunto 3365
Agregamos interfaz
Nota
Cuando se agregan las redes automáticamente se agregan las interfaces, pero hay parámetros que se deben modificar y no permite por que se generan de manera dinámica

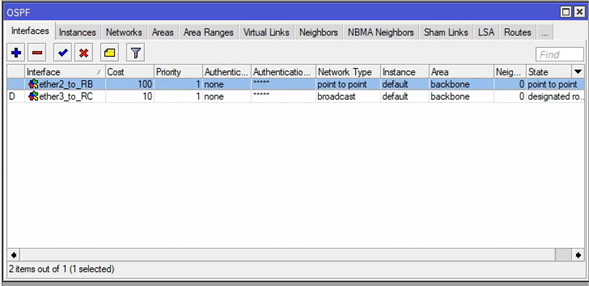

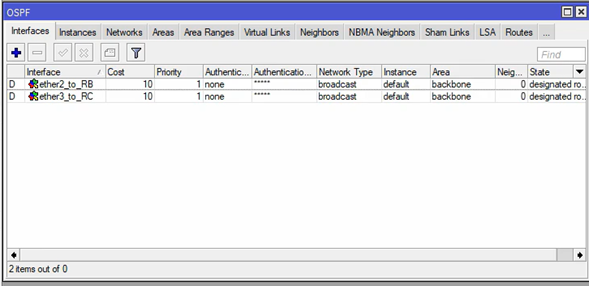

Si observamos las interfaces nos aparecen con una letra D a la izquierda, lo que nos indica que se generaron de manera dinámica.
Archivo adjunto 3366

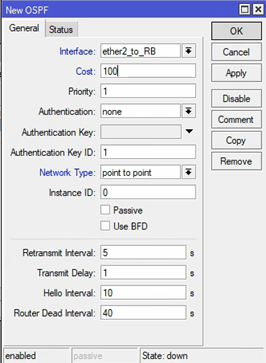

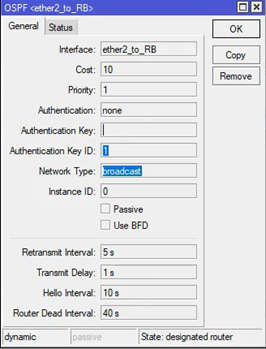

Para la interfaz ether2_to_RB
Archivo adjunto 3367
Nota
Hay que agregar de manera manual las mismas interfaces para que nos permita modificar el network type: point to point y de igual manera así ya nos permite modificar el costo, que dando de la siguiente manera
Archivo adjunto 3368
Si vemos ahora ya no está la interfaz dinámica (la que aparecía con D)
Archivo adjunto 3369

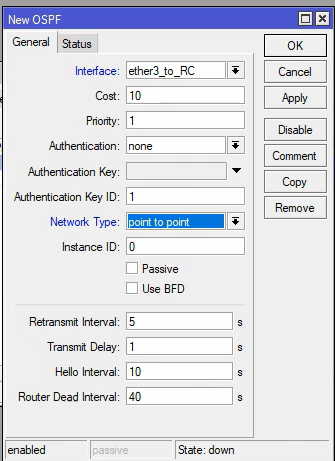

Realizamos el mismo proceso para la interfaz ether3_to_RC
Archivo adjunto 3370
Así ambas interfaces ya estén en point to point
Nota
Esta es la configuración primordial que todo router OSPF tiene que tener y ahora se realizaran las configuraciones de la misma manera en los demás routers
Quedando las configuraciones para cada router de la siguiente manera con líneas de comando
RA
/interface bridge
add name=LAN
add name=Loopback
/interface ethernet
set [ find default-name=ether2 ] name=ether1
set [ find default-name=ether3 ] name=ether2_to_RB
set [ find default-name=ether4 ] name=ether3_to_RC
set [ find default-name=ether5 ] name=ether4
set [ find default-name=ether6 ] name=ether5
set [ find default-name=ether1 ] name=ether6
/interface wireless security-profiles
set [ find default=yes ] supplicant-identity=MikroTik
/routing ospf instance
set [ find default=yes ] distribute-default=if-installed-as-type-1 \
redistribute-connected=as-type-1 redistribute-other-ospf=as-type-1 \
redistribute-static=as-type-1 router-id=0.0.0.1
/interface bridge port
add bridge=LAN interface=ether4
add bridge=LAN interface=ether5
add bridge=LAN interface=ether1
/ip address
add address=0.0.0.1 interface=Loopback network=0.0.0.1
add address=10.1.1.1/30 interface=ether2_to_RB network=10.1.1.0
add address=10.1.1.10/30 interface=ether3_to_RC network=10.1.1.8
add address=172.16.1.1/24 interface=ether1 network=172.16.1.0
/ip dhcp-client
# DHCP client can not run on slave interface!
add disabled=no interface=ether5
/ip dns
set servers=8.8.8.8,8.8.4.4
/routing ospf interface
add cost=100 interface=ether2_to_RB network-type=point-to-point
add interface=ether3_to_RC network-type=point-to-point
/routing ospf network
add area=backbone network=10.1.1.0/30
add area=backbone network=10.1.1.8/30
/system identity
set name=RA
/tool romon
set enabled=yes
RB
/interface bridge
add name=LAN
add name=Loopback
/interface ethernet
set [ find default-name=ether2 ] name=ether2_to_RD
set [ find default-name=ether3 ] name=ether3_to_RC
set [ find default-name=ether4 ] name=ether4_to_RA
/interface wireless security-profiles
set [ find default=yes ] supplicant-identity=MikroTik
/routing ospf instance
set [ find default=yes ] distribute-default=if-installed-as-type-1 \
redistribute-connected=as-type-1 redistribute-other-ospf=as-type-1 \
redistribute-static=as-type-1 router-id=0.0.0.2
/interface bridge port
add bridge=LAN interface=ether1
add bridge=LAN interface=ether5
/ip address
add address=0.0.0.2 interface=Loopback network=0.0.0.2
add address=172.16.2.1/24 interface=LAN network=172.16.2.0
add address=10.1.1.2/30 interface=ether4_to_RA network=10.1.1.0
add address=10.1.1.5/30 interface=ether3_to_RC network=10.1.1.4
add address=10.1.1.25/30 interface=ether2_to_RD network=10.1.1.24
/ip dhcp-client
# DHCP client can not run on slave interface!
add disabled=no interface=ether1
/routing ospf interface
/routing filter
add action=discard chain=ospf-out prefix=172.16.2.0/24
add interface=ether4_to_RA network-type=point-to-point
add cost=100 interface=ether3_to_RC network-type=point-to-point
add cost=100 interface=ether2_to_RD network-type=point-to-point
/routing ospf network
add area=backbone network=10.1.1.0/30
add area=backbone network=10.1.1.4/30
add area=backbone network=10.1.1.24/30
/system identity
set name=RB
/tool romon
set enabled=yes
RC
/interface bridge
add name=LAN
add name=Loopback
/interface ethernet
set [ find default-name=ether2 ] name=ether1_to_RA
set [ find default-name=ether3 ] name=ether2_to_RB
set [ find default-name=ether4 ] name=ether3_to_RD
set [ find default-name=ether5 ] name=ether4
set [ find default-name=ether6 ] name=ether5
set [ find default-name=ether1 ] name=ether6
/interface wireless security-profiles
set [ find default=yes ] supplicant-identity=MikroTik
/routing ospf instance
set [ find default=yes ] distribute-default=if-installed-as-type-1 \
redistribute-connected=as-type-1 redistribute-other-ospf=as-type-1 \
redistribute-static=as-type-1 router-id=0.0.0.3
/interface bridge port
add bridge=LAN interface=ether4
add bridge=LAN interface=ether5
/ip address
add address=0.0.0.3 interface=Loopback network=0.0.0.3
add address=172.16.3.1/24 interface=LAN network=172.16.3.0
add address=10.1.1.9/30 interface=ether1_to_RA network=10.1.1.8
add address=10.1.1.6/30 interface=ether2_to_RB network=10.1.1.4
add address=10.1.1.30/30 interface=ether3_to_RD network=10.1.1.28
/ip dhcp-client
add disabled=no interface=ether1_to_RA
/routing ospf interface
add cost=100 interface=ether1_to_RA network-type=point-to-point
add interface=ether2_to_RB network-type=point-to-point
add interface=ether3_to_RD network-type=point-to-point
/routing ospf network
add area=backbone network=10.1.1.8/30
add area=backbone network=10.1.1.4/30
add area=backbone network=10.1.1.28/30
/system identity
set name=RC
/tool romon
set enabled=yes
RD
Nota
RD tiene conexión hacia el área backbone pero también tiene conexión hacia el área 1
/interface bridge
add name=LAN
add name=Loopback
/interface ethernet
set [ find default-name=ether1 ] name=ether1_to_RB
set [ find default-name=ether2 ] name=ether2_to_RE
set [ find default-name=ether3 ] name=ether3_to_RF
set [ find default-name=ether4 ] name=ether4_to_RC
/interface wireless security-profiles
set [ find default=yes ] supplicant-identity=MikroTik
/routing ospf area
add area-id=0.0.0.1 name=area1
/routing ospf instance
set [ find default=yes ] distribute-default=if-installed-as-type-1 \
redistribute-connected=as-type-1 redistribute-other-ospf=as-type-1 \
redistribute-static=as-type-1 router-id=0.0.0.4
/interface bridge port
add bridge=LAN interface=ether5
/ip address
add address=0.0.0.4 interface=Loopback network=0.0.0.4
add address=172.16.4.1/24 interface=LAN network=172.16.4.0
add address=10.1.1.26/30 interface=ether1_to_RB network=10.1.1.24
add address=10.1.1.29/30 interface=ether4_to_RC network=10.1.1.28
add address=10.1.1.13/30 interface=ether3_to_RF network=10.1.1.12
add address=10.1.1.22/30 interface=ether2_to_RE network=10.1.1.20
/ip dhcp-client
add disabled=no interface=ether1_to_RB
/routing ospf interface
add interface=ether1_to_RB network-type=point-to-point
add cost=100 interface=ether4_to_RC network-type=point-to-point
add interface=ether3_to_RF network-type=point-to-point
add cost=100 interface=ether2_to_RE network-type=point-to-point
/routing ospf network
add area=backbone network=10.1.1.24/30
add area=backbone network=10.1.1.28/30
add area=area1 network=10.1.1.12/30
add area=area1 network=10.1.1.20/30
/system identity
set name=RD
/tool romon
set enabled=yes
RE
/interface bridge
add name=LAN
add name=Loopback
/interface ethernet
set [ find default-name=ether2 ] name=ether1
set [ find default-name=ether3 ] name=ether2_to_RD
set [ find default-name=ether4 ] name=ether3_to_RF
set [ find default-name=ether5 ] name=ether4
set [ find default-name=ether6 ] name=ether5
set [ find default-name=ether1 ] name=ether6
/interface wireless security-profiles
set [ find default=yes ] supplicant-identity=MikroTik
/routing ospf area
add area-id=0.0.0.1 name=area1
/routing ospf instance
set [ find default=yes ] distribute-default=if-installed-as-type-1 \
redistribute-connected=as-type-1 redistribute-other-ospf=as-type-1 \
redistribute-static=as-type-1 router-id=0.0.0.6
/interface bridge port
add bridge=LAN interface=ether1
add bridge=LAN interface=ether4
add bridge=LAN interface=ether5
/ip address
add address=0.0.0.6 interface=Loopback network=0.0.0.6
add address=172.16.6.1/24 interface=LAN network=172.16.6.0
add address=10.1.1.21/30 interface=ether2_to_RD network=10.1.1.20
add address=10.1.1.18/30 interface=ether3_to_RF network=10.1.1.16
/ip dhcp-client
# DHCP client can not run on slave interface!
add disabled=no interface=ether1
/routing ospf interface
add interface=ether2_to_RD network-type=point-to-point
add cost=100 interface=ether3_to_RF network-type=point-to-point
/routing ospf network
add area=area1 network=10.1.1.20/30
add area=area1 network=10.1.1.16/30
/system identity
set name=RE
/tool romon
set enabled=yes
RF
/interface bridge
add name=LAN
add name=Loopback
/interface ethernet
set [ find default-name=ether1 ] name=ether1_to_RE
set [ find default-name=ether4 ] name=ether3
set [ find default-name=ether5 ] name=ether4
set [ find default-name=ether6 ] name=ether5
set [ find default-name=ether3 ] name=ether6_to_RD
/interface wireless security-profiles
set [ find default=yes ] supplicant-identity=MikroTik
/routing ospf area
add area-id=0.0.0.1 name=area1
/routing ospf instance
set [ find default=yes ] distribute-default=if-installed-as-type-1 \
redistribute-connected=as-type-1 redistribute-other-ospf=as-type-1 \
redistribute-static=as-type-1 router-id=0.0.0.5
/interface bridge port
add bridge=LAN interface=ether2
add bridge=LAN interface=ether3
add bridge=LAN interface=ether4
add bridge=LAN interface=ether5
/ip address
add address=0.0.0.5 interface=Loopback network=0.0.0.5
add address=172.16.5.1/24 interface=LAN network=172.16.5.0
add address=10.1.1.14/30 interface=ether6_to_RD network=10.1.1.12
add address=10.1.1.17/30 interface=ether1_to_RE network=10.1.1.16
/ip dhcp-client
add disabled=no interface=ether1_to_RE
/routing ospf interface
add interface=ether1_to_RE network-type=point-to-point
add cost=100 interface=ether6_to_RD network-type=point-to-point
/routing ospf network
add area=area1 network=10.1.1.12/30
add area=area1 network=10.1.1.16/30
/system identity
set name=RF
/tool romon
set enabled=yes
Nota
una vez configuradas podremos ver las rutas de OSPF

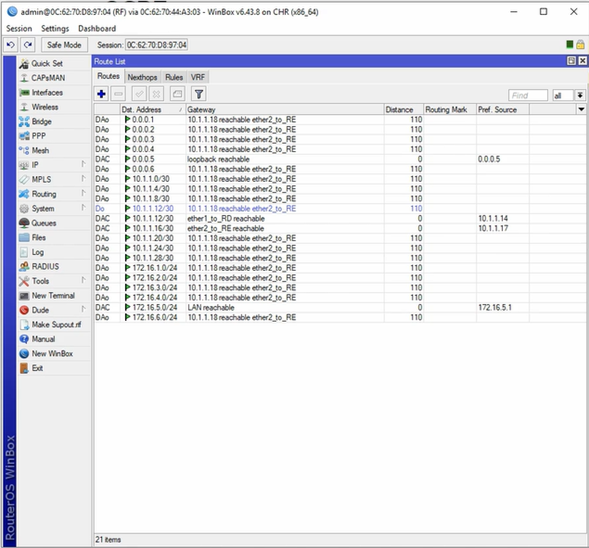

Por ejemplo en el router RF , estan las rutas de toda la red.
Archivo adjunto 3371

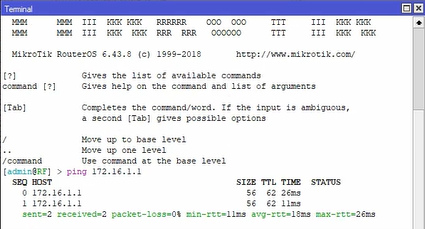

Si se realiza ping a la red LAN del primer router 172.16.1.1 se deberá realizar correctamente
Archivo adjunto 3372

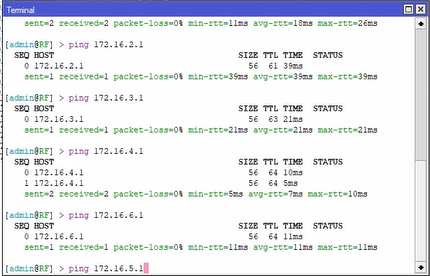

de igual manera realizamos un ping a:
172.16.2.1 que es RB
172.16.3.1 que es RC
172.16.4.1 que es RD
172.16.6.1 que es RE
y 172.16.5.1 que es la red dentro de RF
se realiza el ping correctamente
Archivo adjunto 3373 Archivo adjunto 3374
Nota
De esta manera se ha logrado conectividad a todos los routers en la red OSPF con una red multitarea y diferentes costos
