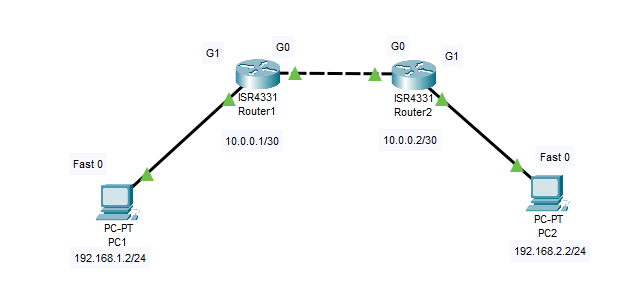

En este manual, trabajaremos con la siguiente topología, que configuraremos utilizando dispositivos Cisco. ¡El objetivo será lograr comunicación exitosa mediante ping entre la Computadora 1 y la Computadora 2, y viceversa!
Nota
PC1 (192.168.1.2/24) conecta a R1 (G0/0/1 - 192.168.1.1/24).
PC2 (192.168.2.2/24) conecta a R2 (G0/0/1 - 192.168.2.1/24).
R1 y R2 están conectados entre sí por sus interfaces (R1 G0/0/0 - 10.0.0.1/30 y R2 G0/0/0 - 10.0.0.2/30).
1 Configurar las PCS
PC1
- IP: 192.168.1.2
- Máscara: 255.255.255.0
- Puerta de enlace: 192.168.1.1
PC2
- IP: 192.168.2.2
- Máscara: 255.255.255.0
- Puerta de enlace: 192.168.2.1
2 Configurar los Routers
R1> enable
R1# configure terminal
R1(config)# interface gigabitEthernet 0/0/1
R1(config-if)# ip address 192.168.1.1 255.255.255.0
R1(config-if)# no shutdown
R1(config)# interface gigabitEthernet 0/0/0
R1(config-if)# ip address 10.0.0.1 255.255.255.252
R1(config-if)# no shutdown
Nota
Agrega una ruta estática hacia la red de PC2
R1(config)# ip route 192.168.2.0 255.255.255.0 10.0.0.2
R2> enable
R2# configure terminal
R2(config)# interface gigabitEthernet 0/0/1
R2(config-if)# ip address 192.168.2.1 255.255.255.0
R2(config-if)# no shutdown
R2(config)# interface gigabitEthernet 0/0/0
R2(config-if)# ip address 10.0.0.2 255.255.255.252
R2(config-if)# no shutdown
Nota
Agrega una ruta estática hacia la red de PC2
R2(config)# ip route 192.168.1.0 255.255.255.0 10.0.0.1
3 Pruebas

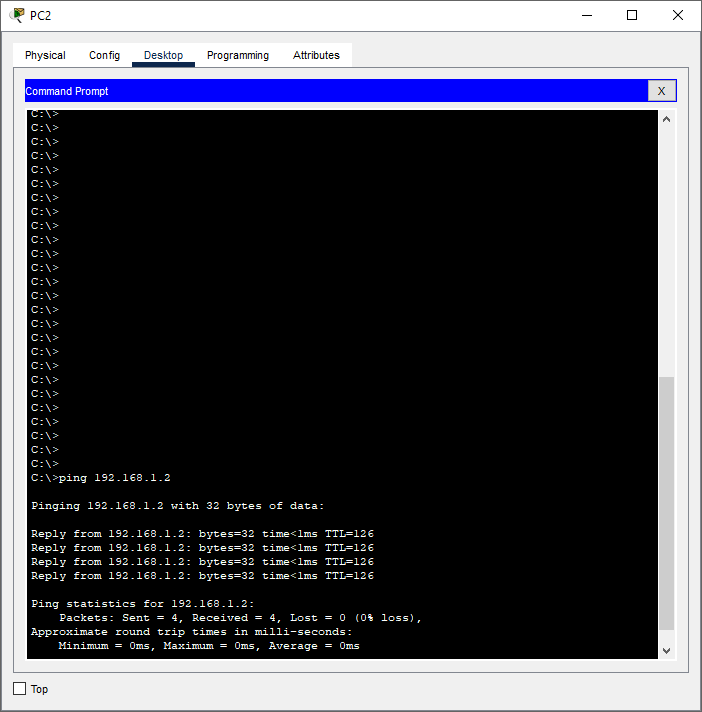

Archivo adjunto 3377

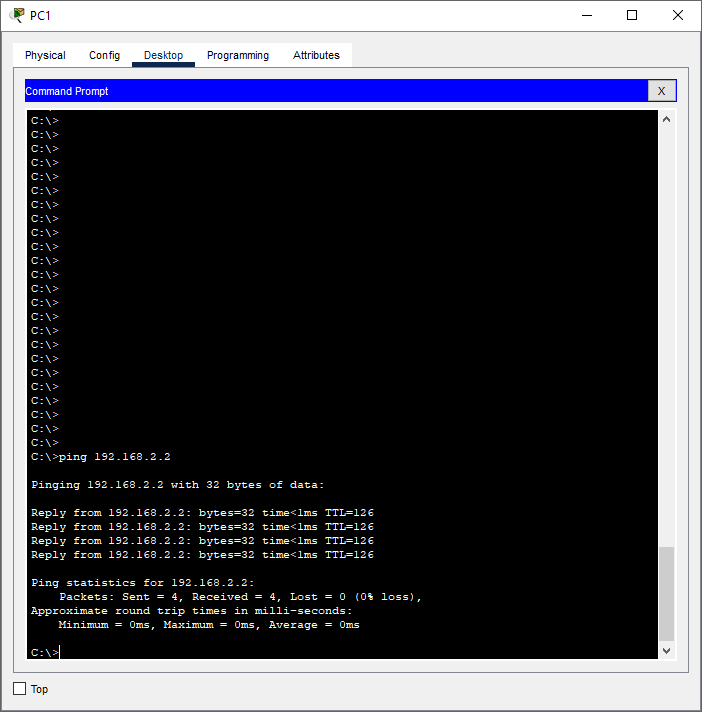

Archivo adjunto 3378
