Configuración de una red básica L2/L3

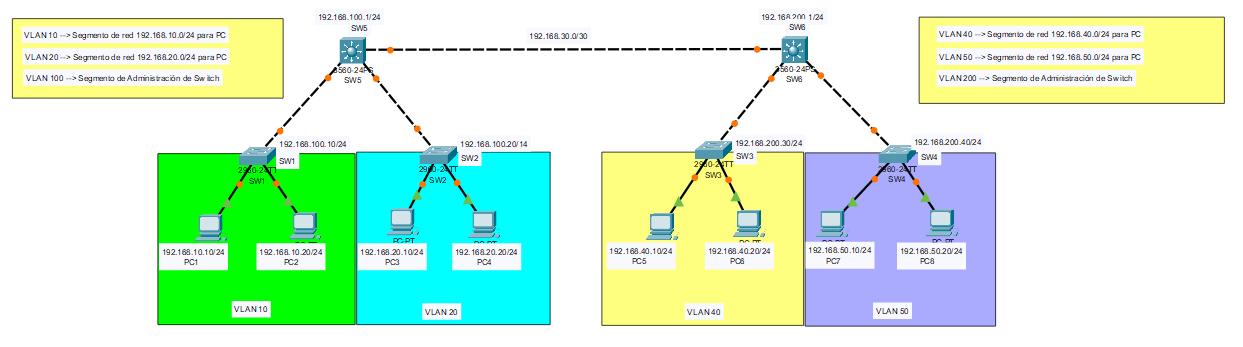

Topología a utilizar:
En esta sección vamos a revisar la configuración de una red básica tanto de capa 2 como de capa 3.
Para esto vamos a utilizar la topología de red que estamos viendo en el diagrama que es una red compuesta por:
- 8 PC's
- 4 Switches de Capa 2 (Modelo: 2960-24TT)
- 2 Switches de Capa 3 (Modelo: C3560-24PS)
Archivo adjunto 3459
Segmentos de red que tendrán las PC:
|
PC1 |
PC2 |
PC3 |
PC4 |
PC5 |
PC6 |
PC7 |
PC8 |
| Dirección IP |
192.168.10.10 |
192.168.10.20 |
192.168.20.10 |
192.168.20.20 |
192.168.40.10 |
192.168.40.20 |
192.168.50.10 |
192.168.50.20 |
| Máscara |
255.255.255.0 |
255.255.255.0 |
255.255.255.0 |
255.255.255.0 |
255.255.255.0 |
255.255.255.0 |
255.255.255.0 |
255.255.255.0 |
| Default Gateway |
192.168.10.1 |
192.168.10.1 |
192.168.20.1 |
192.168.20.1 |
192.168.40.1 |
192.168.40.1 |
192.168.50.1 |
192.168.50.1 |
Empezamos configurando
los parámetros de IP según corresponda a la PC que estamos configurando, en este caso comenzare usando los parámetros para la PC1 y se repite el mismo procedimiento con el resto de las PC:
Para ingresar los parámetros de la IP, tendremos que hacer lo siguiente:

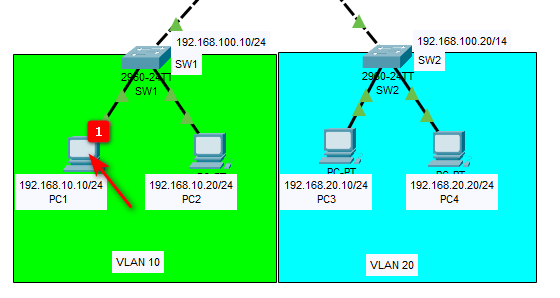

1. Seleccionamos el equipo que vamos a configurar:
Archivo adjunto 3480

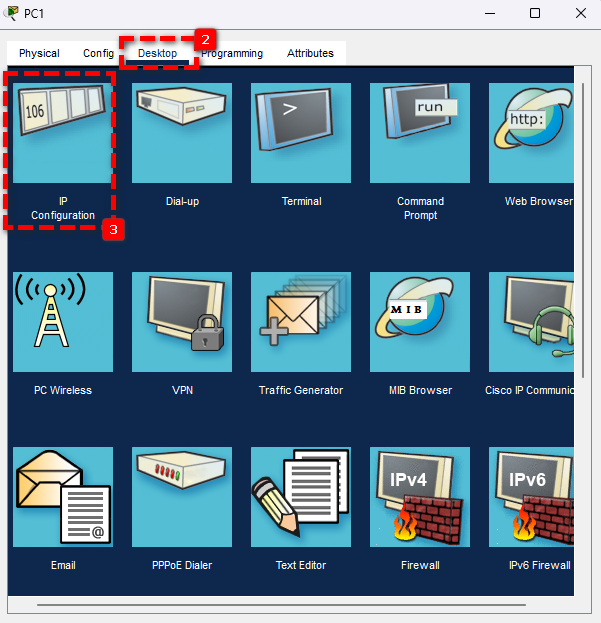

2. Nos vamos a la pestaña de "Desktop" y seleccionamos la opción de "IP Configuration"
Archivo adjunto 3481

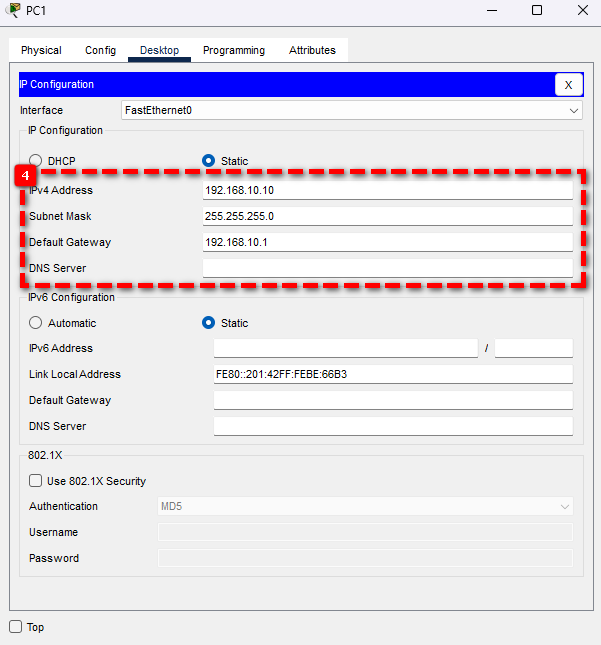

3. Procedemos a llenar los campos con la informacion que tenemos en nuestra tabla de los parámetros que corresponden a cada PC. (En este caso PC1)
Archivo adjunto 3482
4. Procedemos a repetir el mismo procedimiento con el resto de PC's aplicándole a cada uno sus debidos parámetros de IP
2 Configuración de Switch L2 - SW1
2. Aplicamos los Scripts en la consola para configura el SW1
https://lh7-rt.googleusercontent.com...iQPHhlWmYwcnM-
Código:
# Cambia al modo privilegiado, necesario para realizar configuraciones en el switch.
Switch>enable
# Entra al modo de configuración global, donde se pueden realizar ajustes a nivel del dispositivo.
Switch#conf t
Enter configuration commands, one per line. End with CNTL/Z.
# Configura una clave secreta para el modo privilegiado.
# Esta contraseña, "cisco1", será encriptada automáticamente para mayor seguridad.
Switch(config)#enable secret cisco1
# Crea un usuario llamado "userconsole" con la contraseña "claveconsole".
# Este usuario se utilizará para acceder al switch mediante la consola física.
Switch(config)#username userconsole secret claveconsole
# Crea un usuario llamado "uservty" con la contraseña "clavevty".
# Este usuario será utilizado para accesos remotos a través de Telnet o SSH.
Switch(config)#username uservty secret clavevty
# Inicia la configuración de la VLAN 10.
# Las VLANs permiten segmentar la red lógica dentro de un switch.
Switch(config)#vlan 10
# Asigna el nombre "Ingenieria" a la VLAN 10.
# Esto facilita la identificación y el propósito de la VLAN en la red.
Switch(config-vlan)#name Ingenieria
# Inicia la configuración de la VLAN 100.
Switch(config-vlan)#vlan 100
# Asigna el nombre "Administracion" a la VLAN 100.
Switch(config-vlan)#name Administracion
# Finaliza la configuración de las VLANs y regresa al modo de configuración global.
Switch(config-vlan)#exit
Switch(config)#
3 Configuracion de SW2
Código:
# Cambia al modo privilegiado para realizar configuraciones avanzadas.
Switch>ena
# Entra al modo de configuración global, donde puedes realizar cambios en el dispositivo.
Switch#conf t
Enter configuration commands, one per line. End with CNTL/Z.
# Configura una clave secreta para el acceso al modo privilegiado.
# La contraseña "cisco1" será encriptada para mayor seguridad.
Switch(config)#enable secret cisco1
# Crea un usuario local llamado "userconsole" con una contraseña encriptada "claveconsole".
# Este usuario será utilizado para el acceso por consola física.
Switch(config)#username userconsole secret claveconsole
# Crea un usuario local llamado "uservty" con la contraseña "clavevty".
# Este usuario será utilizado para accesos remotos a través de Telnet o SSH.
Switch(config)#username uservty secret clavevty
# Configuración de la VLAN 20:
# - Se crea la VLAN y se le asigna el nombre "Gerencia" para identificarla en la red.
Switch(config)#vlan 20
Switch(config-vlan)#name Gerencia
# Configuración de la VLAN 100:
# - Se crea la VLAN y se le asigna el nombre "administracion".
Switch(config-vlan)#vlan 100
Switch(config-vlan)#name administracion
# Sal de la configuración de VLANs y regresa al modo de configuración global.
Switch(config-vlan)#exit
# Cambia el nombre del switch a "SW2" para facilitar su identificación en la red.
Switch(config)#hostname SW2
# Configura las interfaces FastEthernet 0/1 y 0/2 como puertos de acceso.
# - Ambos se asignan a la VLAN 20 para segmentar el tráfico correspondiente a "Gerencia".
SW2(config)#int range f0/1-2
SW2(config-if-range)#switchport mode access
SW2(config-if-range)#switchport access vlan 20
SW2(config-if-range)#exit
# Configura la interfaz FastEthernet 0/24 como puerto troncal.
# - Un puerto troncal permite el paso de tráfico de múltiples VLANs.
SW2(config)#int f0/24
SW2(config-if)#switchport mode trunk
# Mensajes del sistema indican que el estado del puerto troncal cambia a "down" y luego a "up".
%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/24, changed state to down
%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/24, changed state to up
# Configura la interfaz VLAN 100:
# - Asigna una dirección IP para la administración remota del switch en esta VLAN.
SW2(config)#int vlan 100
%LINK-5-CHANGED: Interface Vlan100, changed state to up
%LINEPROTO-5-UPDOWN: Line protocol on Interface Vlan100, changed state to up
SW2(config-if)#ip address 192.168.100.20 255.255.255.0
SW2(config-if)#exit
# Configura correctamente la puerta de enlace predeterminada.
# Esto permite al switch comunicarse con dispositivos fuera de su red local.
SW2(config)#ip default-gateway 192.168.100.1
# Configura la línea de consola:
# - Habilita la autenticación local para el acceso mediante la consola física.
SW2(config)#line con 0
SW2(config-line)#login local
# Configura las líneas virtuales (VTY 0-15):
# - Habilita la autenticación local para accesos remotos por Telnet o SSH.
SW2(config-line)#line vty 0 15
SW2(config-line)#login local
SW2(config-line)#exit
# Sal del modo de configuración y guarda la configuración con el alias "wr".
SW2(config)#exit
SW2#
%SYS-5-CONFIG_I: Configured from console by console
# Usa el comando "wr" para guardar la configuración en la memoria de inicio.
SW2#wr
Building configuration...
[OK]
# Finaliza la sesión.
SW2#exit
4 Configuración de SW3
Código:
# Cambia al modo privilegiado para realizar configuraciones avanzadas.
Switch>ena
# Entra al modo de configuración global, donde puedes realizar cambios en el dispositivo.
Switch#conf t
Enter configuration commands, one per line. End with CNTL/Z.
# Configura una clave secreta para el acceso al modo privilegiado.
# La contraseña "cisco1" será encriptada automáticamente.
Switch(config)#enable secret cisco1
# Crea un usuario local llamado "userconsole" con la contraseña "claveconsole".
# Este usuario será utilizado para el acceso por consola física.
Switch(config)#username userconsole secret claveconsole
# Crea un usuario local llamado "uservty" con la contraseña "clavevty".
# Este usuario será utilizado para accesos remotos a través de Telnet o SSH.
Switch(config)#username uservty secret clavevty
# Configuración de la VLAN 40:
# - Se crea la VLAN y se le asigna el nombre "Finanzas" para identificarla en la red.
Switch(config)#vlan 40
Switch(config-vlan)#name Finanzas
# Configuración de la VLAN 200:
# - Se crea la VLAN y se le asigna el nombre "Administracion".
Switch(config-vlan)#vlan 200
Switch(config-vlan)#name Administracion
# Sal de la configuración de VLANs y regresa al modo de configuración global.
Switch(config-vlan)#exit
# Cambia el nombre del switch a "SW3" para facilitar su identificación en la red.
Switch(config)#hostname SW3
# Configura las interfaces FastEthernet 0/1 y 0/2 como puertos de acceso.
# - Ambos puertos se asignan a la VLAN 40 para segmentar el tráfico correspondiente a "Finanzas".
SW3(config)#int range f0/1-2
SW3(config-if-range)#switchport mode access
SW3(config-if-range)#switchport access vlan 40
SW3(config-if-range)#exit
# Configura la interfaz FastEthernet 0/24 como puerto troncal.
# - Un puerto troncal permite el paso de tráfico de múltiples VLANs.
SW3(config)#int f0/24
SW3(config-if)#switchport mode trunk
# Mensajes del sistema indican que el estado del puerto troncal cambia a "down" y luego a "up".
%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/24, changed state to down
%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/24, changed state to up
# Configura la interfaz VLAN 200:
# - Asigna una dirección IP para la administración remota del switch.
# - Mensajes indican que la interfaz se activó correctamente.
SW3(config-if)#int vlan 200
%LINK-5-CHANGED: Interface Vlan200, changed state to up
%LINEPROTO-5-UPDOWN: Line protocol on Interface Vlan200, changed state to up
SW3(config-if)#ip address 192.168.200.30 255.255.255.0
SW3(config-if)#exit
# Configura la puerta de enlace predeterminada para permitir la comunicación fuera de la red local.
SW3(config)#ip default-gateway 192.168.200.1
# Configura la línea de consola:
# - Habilita la autenticación local para el acceso mediante la consola física.
SW3(config)#line console 0
SW3(config-line)#login local
# Configura las líneas virtuales (VTY 0-15):
# - Habilita la autenticación local para accesos remotos (Telnet/SSH).
SW3(config)#line vty 0 15
SW3(config-line)#login local
SW3(config-line)#exit
# Sal del modo de configuración y guarda la configuración en la memoria de inicio.
SW3(config)#exit
SW3#
%SYS-5-CONFIG_I: Configured from console by console
# Usa el comando "wr" para guardar la configuración actual en la memoria de inicio.
SW3#wr
Building configuration...
[OK]
# Finaliza la sesión.
SW3#exit
5 Configuración de SW4
Código:
# Cambia al modo privilegiado para realizar configuraciones avanzadas.
Switch>ena
# Entra al modo de configuración global para realizar cambios en el dispositivo.
Switch#conf t
Enter configuration commands, one per line. End with CNTL/Z.
# Configura una contraseña encriptada para acceder al modo privilegiado.
# Esto protege el switch contra accesos no autorizados.
Switch(config)#ena secret cisco1
# Crea un usuario local llamado "userconsole" con una contraseña encriptada "claveconsole".
# Este usuario será utilizado para acceso a través de la consola física.
Switch(config)#username userconsole secret claveconsole
# Crea un usuario local llamado "uservty" con una contraseña encriptada "clavevty".
# Este usuario será utilizado para accesos remotos (Telnet o SSH).
Switch(config)#username uservty secret clavevty
# Configuración de VLAN 50:
# - Se crea la VLAN 50 y se le asigna el nombre "Contabilidad".
Switch(config)#vlan 50
Switch(config-vlan)#name Contabilidad
# Configuración de VLAN 200:
# - Se crea la VLAN 200 y se le asigna el nombre "Administracion".
Switch(config-vlan)#vlan 200
Switch(config-vlan)#name Administracion
# Regresa al modo de configuración global después de configurar las VLANs.
Switch(config-vlan)#exit
# Cambia el nombre del switch a "SW4" para facilitar su identificación en la red.
Switch(config)#hostname SW4
# Configura las interfaces FastEthernet 0/1 y 0/2 como puertos de acceso.
# - Asigna estos puertos a la VLAN 50 para segmentar el tráfico correspondiente a "Contabilidad".
SW4(config)#int range f0/1-2
SW4(config-if-range)#switchport mode access
SW4(config-if-range)#switchport acc vlan 50
# Configura la interfaz FastEthernet 0/24 como puerto troncal.
# - Un puerto troncal permite el paso de tráfico de múltiples VLANs entre switches.
SW4(config-if-range)#int f0/24
SW4(config-if)#switchport mode trunk
# Mensajes del sistema indican que el estado del puerto troncal cambia a "down" y luego a "up".
%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/24, changed state to down
%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/24, changed state to up
# Configura la interfaz VLAN 200:
# - Asigna una dirección IP para la administración remota del switch.
# - Mensajes indican que la interfaz VLAN 200 se activó correctamente.
SW4(config)#int vlan 200
%LINK-5-CHANGED: Interface Vlan200, changed state to up
%LINEPROTO-5-UPDOWN: Line protocol on Interface Vlan200, changed state to up
SW4(config-if)#ip address 192.168.200.40 255.255.255.0
# Regresa al modo de configuración global.
SW4(config-if)#exit
# Configura la puerta de enlace predeterminada para permitir la comunicación fuera de la red local.
SW4(config)#ip default-gateway 192.168.200.1
# Configura la línea de consola:
# - Habilita la autenticación local para el acceso mediante la consola física.
SW4(config)#line con 0
SW4(config-line)#login local
# Configura las líneas virtuales (VTY 0-15):
# - Habilita la autenticación local para accesos remotos por Telnet o SSH.
SW4(config)#line vty 0 15
SW4(config-line)#login local
# Finaliza la configuración con el comando de control ^Z.
SW4(config-line)#^Z
# Mensaje del sistema que confirma que se han realizado cambios en la configuración.
%SYS-5-CONFIG_I: Configured from console by console
# Guarda la configuración actual en la memoria de inicio para que se mantenga tras reinicios.
SW4#wr
Building configuration...
[OK]
# Finaliza la sesión.
SW4#
6 Configuración de SW5
Código:
# Cambia al modo privilegiado para realizar configuraciones avanzadas.Switch>ena
# Entra al modo de configuración global para realizar cambios en el dispositivo.
Switch#conf t
Enter configuration commands, one per line. End with CNTL/Z.
# Crea un usuario local llamado "console" con una contraseña encriptada "claveconsole".
# Este usuario se utiliza para acceder mediante la consola física.
Switch(config)#username console secret claveconsole
# Crea un usuario local llamado "uservty" con una contraseña encriptada "clavevty".
# Este usuario se utiliza para accesos remotos a través de Telnet o SSH.
Switch(config)#username uservty secret clavevty
# Configuración de VLANs:
# - Se crea la VLAN 10 para el departamento de "Ingeniería".
Switch(config)#vlan 10
Switch(config-vlan)#name Ingenieria
# - Se crea la VLAN 20 para el departamento de "Gerencia".
Switch(config-vlan)#vlan 20
Switch(config-vlan)#name Gerencia
# - Se crea la VLAN 100 para el departamento de "Administración".
Switch(config-vlan)#vlan 100
Switch(config-vlan)#name Administracion
# Regresa al modo de configuración global después de crear las VLANs.
Switch(config-vlan)#exit
# Cambia el nombre del switch a "SW5" para facilitar su identificación en la red.
Switch(config)#hostname SW5
# Habilita el enrutamiento IP en el switch.
# Esto permite que el switch funcione como un router entre VLANs.
SW5(config)#ip routing
# Configura las interfaces FastEthernet 0/23 y 0/24 como puertos troncales.
# - Los puertos troncales transportan tráfico de múltiples VLANs entre switches.
SW5(config)#int range f0/23-24
SW5(config-if-range)#switchport trunk encapsulation dot1q
SW5(config-if-range)#switchport mode trunk
# Configura la interfaz GigabitEthernet 0/1 como una interfaz de capa 3 (sin switchport).
# - Asigna una dirección IP para la conexión a otra red o router.
SW5(config)#int g0/1
SW5(config-if)#no switchport
SW5(config-if)#ip address 192.168.30.1 255.255.255.252
# Configuración de direcciones IP en las interfaces VLAN para la intercomunicación entre VLANs.
SW5(config)#int vlan 10
SW5(config-if)#ip address 192.168.10.1 255.255.255.0
SW5(config-if)#int vlan 20
SW5(config-if)#ip address 192.168.20.1 255.255.255.0
SW5(config-if)#int vlan 100
SW5(config-if)#ip address 192.168.100.1 255.255.255.0
# Finaliza la configuración con el comando de control ^Z.
SW5(config-if)#^Z
# Mensaje del sistema que confirma que los cambios fueron realizados desde la consola.
%SYS-5-CONFIG_I: Configured from console by console
# Guarda la configuración actual para que se mantenga tras reinicios del switch.
SW5#wr
Building configuration...
[OK]
# Configuración de rutas estáticas:
# - Permite que el switch enrute paquetes a redes remotas a través de la dirección IP 192.168.30.2.
SW5(config)#ip route 192.168.40.0 255.255.255.0 192.168.30.2
SW5(config)#ip route 192.168.50.0 255.255.255.0 192.168.30.2
SW5(config)#ip route 192.168.200.0 255.255.255.0 192.168.30.2
# Configuración de la línea de consola:
# - Habilita la autenticación local para acceder mediante la consola física.
SW5(config)#line con 0
SW5(config-line)#login local
# Configuración de las líneas virtuales (VTY 0-15):
# - Habilita la autenticación local para accesos remotos (Telnet o SSH).
SW5(config)#line vty 0 15
SW5(config-line)#login local
# Finaliza la configuración y regresa al modo privilegiado.
SW5(config-line)#^Z
# Mensaje del sistema que confirma los cambios realizados desde la consola.
%SYS-5-CONFIG_I: Configured from console by console
# Guarda la configuración actual nuevamente para garantizar persistencia.
SW5#wr
Building configuration...
[OK]
7 Configuración de SW6
Código:
# Habilita el modo privilegiado y accede al modo de configuración global.
Switch>ena
Switch#conf t
# Configura una contraseña secreta para el modo privilegiado.
Switch(config)#enable secret cisco1
# Crea usuarios locales para autenticación local en consola y accesos remotos.
Switch(config)#username userconsole secret claveconsole
Switch(config)#username uservty secret clavevty
# Creación de VLANs con sus respectivos nombres.
Switch(config)#vlan 40
Switch(config-vlan)#name Finanzas
Switch(config-vlan)#vlan 50
Switch(config-vlan)#name Contabilidad
Switch(config-vlan)#vlan 200
Switch(config-vlan)#name Administracion
# Sal del modo VLAN después de configurar las VLANs.
Switch(config-vlan)#exit
# Cambia el nombre del switch para identificarlo como "SW6".
Switch(config)#hostname SW6
# Habilita el enrutamiento IP en el switch para realizar inter-VLAN routing.
SW6(config)#ip routing
# Configura los puertos FastEthernet 0/23-0/24 como puertos troncales.
SW6(config)#int range f0/23-24
SW6(config-if-range)#switchport trunk encapsulation dot1q
SW6(config-if-range)#switchport mode trunk
SW6(config-if-range)#exit
# Configura la interfaz GigabitEthernet 0/1 como de capa 3 para comunicación externa.
SW6(config)#int g0/1
SW6(config-if)#no switchport
SW6(config-if)#ip address 192.168.30.2 255.255.255.252
SW6(config-if)#exit
# Configura las interfaces VLAN para el enrutamiento inter-VLAN.
# VLAN 40 - Finanzas
SW6(config)#int vlan 40
SW6(config-if)#ip address 192.168.40.1 255.255.255.0
# VLAN 50 - Contabilidad
SW6(config-if)#int vlan 50
SW6(config-if)#ip address 192.168.50.1 255.255.255.0
# VLAN 200 - Administración
SW6(config-if)#int vlan 200
SW6(config-if)#ip address 192.168.200.1 255.255.255.0
SW6(config-if)#exit
# Configura rutas estáticas hacia otras redes a través de 192.168.30.1.
SW6(config)#ip route 192.168.10.0 255.255.255.0 192.168.30.1
SW6(config)#ip route 192.168.20.0 255.255.255.0 192.168.30.1
SW6(config)#ip route 192.168.100.0 255.255.255.0 192.168.30.1
# Finaliza la configuración y regresa al modo privilegiado.
SW6(config)#^Z
# Configura autenticación local para la consola y las sesiones remotas (Telnet/SSH).
SW6#conf t
SW6(config)#line con 0
SW6(config-line)#login local
SW6(config)#line vty 0 15
SW6(config-line)#login local
SW6(config-line)#^Z
# Guarda la configuración para garantizar su persistencia tras reinicios.
SW6#wr
Building configuration...
[OK]
