Puertos Modo trunk en cisco
Puertos Modo trunk en cisco
Un puerto troncal es un enlace punto a punto que permite transportar el contenido de varias VLAN sobre un único enlace. manteniendo intactas la identificación y segmentación de la vlan
Características
1-Reducen el cableado
2-Facilita la administración de red
3-Ofrece escabilidad
Descripción
Parte 1: construir la red y configurar los ajustes básicos del dispositivo
Parte 2: crear VLAN y asignar puertos de switch en modo trunk
Parte 3: Comprobar conectividad entre PC1 Y PC2 Y entre PC3 Y PC4

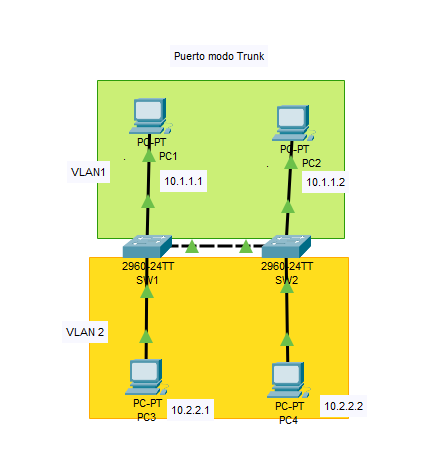

1 Crear laboratorio en Packet tracer
Archivo adjunto 3484

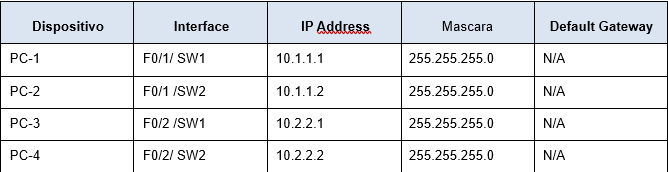

Tabla de direccionamiento
Archivo adjunto 3485
2 Creación de la vlan
En este paso vamos a configurar en cada uno de nuestros switches las vlans correspondientes
Nota
Debemos recordar que la vlan 1 ya viene configurado por defecto

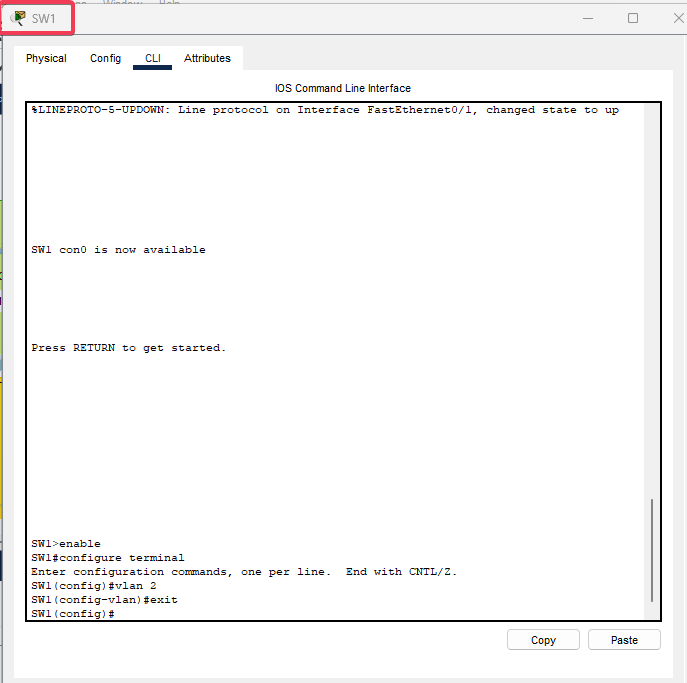

SW1
Archivo adjunto 3490
Nota
Creacion de la vlan SW1
SW1#configure terminal
SW1(config)#vlan 2
SW1(config-vlan)#exit
SW1(config)#

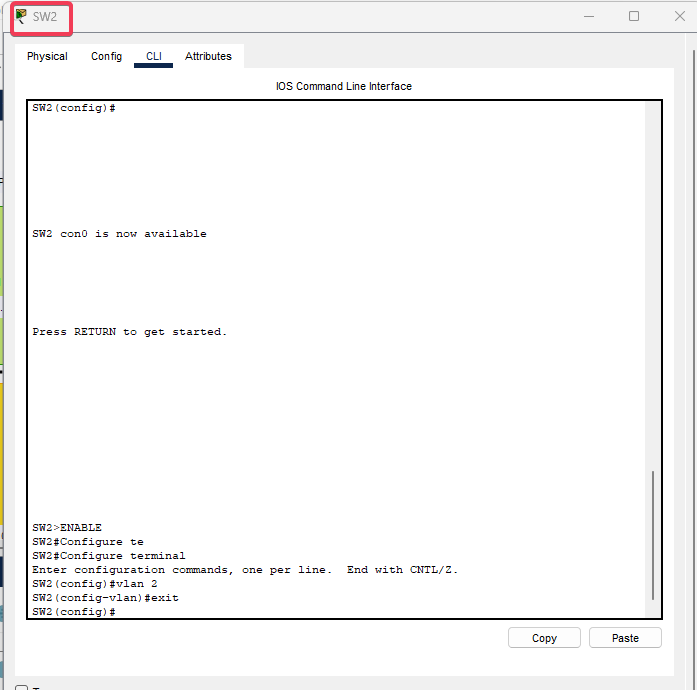

SW2
Archivo adjunto 3492
Nota
Creacion de la vlan en sw2
SW2#configure terminal
SW2(config)#vlan 2
SW2(config-vlan)#exit
SW2(config)#
3Configuración de los puertos de las PC En el SW1 Y 2

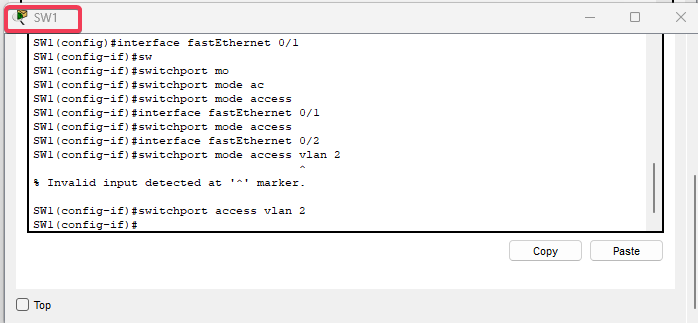

SW1
Archivo adjunto 3507
Nota
configuracion del puerto en sw1
SW1(config-if)#interface fastEthernet 0/1
SW1(config-if)#switchport mode access
SW1(config-if)#interface fastEthernet 0/2
SW1(config-if)#switchport access vlan 2

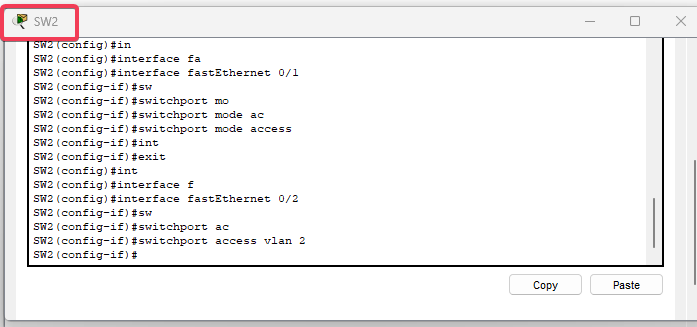

SW2
Archivo adjunto 3508
Nota
configuracion del puerto en sw2
SW2(config-if)#interface fastEthernet 0/1
SW2(config-if)#switchport mode access
SW2(config-if)#interface fastEthernet 0/2
SW2(config-if)#switchport access vlan 2
3 configuración de los puertos en 0/5
En este caso como las vlans van a pasar sobre la fastEthernet 0/5 , esta interfaz se colocara en mode trunk

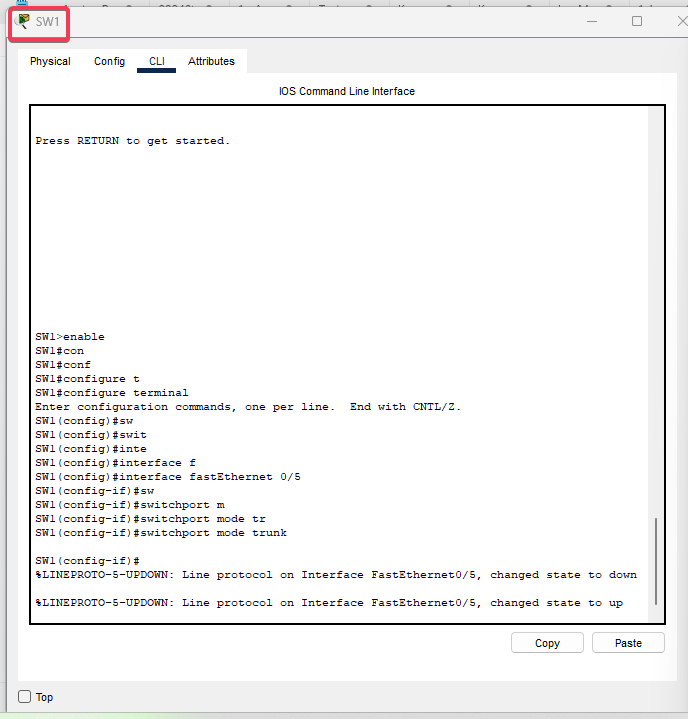

SW1
Archivo adjunto 3494
Nota
configuracion del puerto en sw1
SW1(config)#interface fastEthernet 0/5
SW1(config-if)#switchport mode trunk
SW2
Archivo adjunto 3496
Nota
configuracion del puerto en sw2
SW2(config)#interface fastEthernet 0/5
SW2(config-if)#switchport mode trunk
4 Verificación de las interfaces

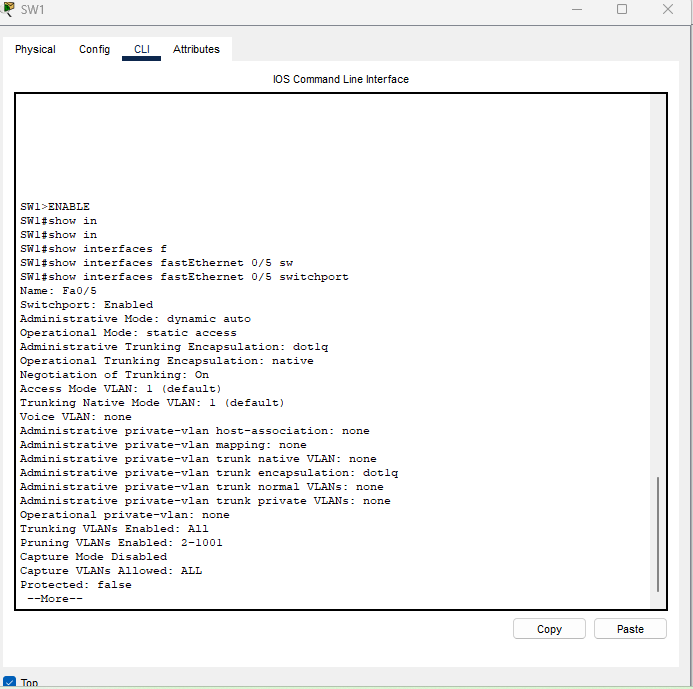

SW1
Archivo adjunto 3521

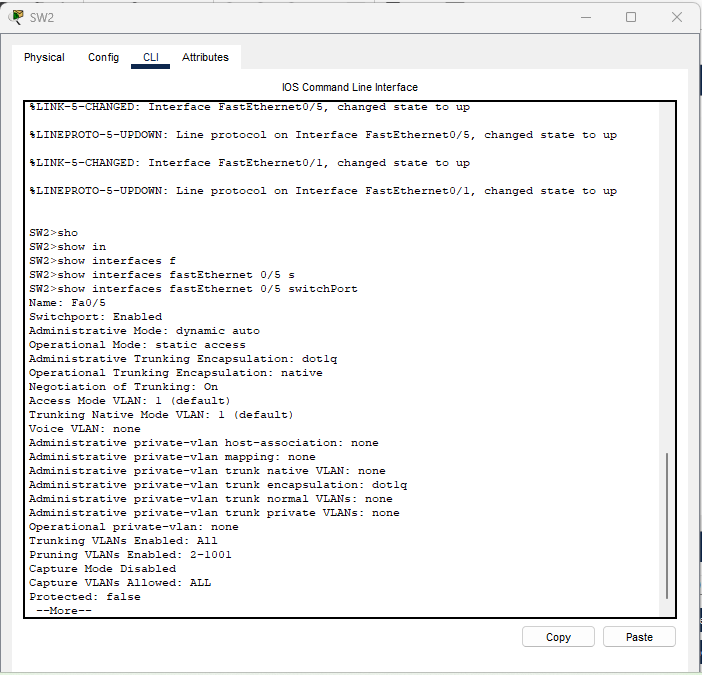

SW2
Archivo adjunto 3522
Archivo adjunto 3520
SCRIP SW1
enable
configure terminal
vlan 2
exit
interface fastEthernet 0/1
switchport mode access
interface fastEthernet 0/2
switchport mode access
switchport access vlan 2
interface fastEthernet 0/5
switchport mode trunk
SW 2
enable
configure terminal
vlan 2
exit
interface fastEthernet 0/1
switchport mode access
interface fastEthernet 0/2
switchport mode access
switchport access vlan 2
interface fastEthernet 0/5
switchport mode trunk
