Configuración de vlan en modo Access

CONFIGURAR VLAN EN MODO ACCESO

Archivo adjunto 3486
1


Configuramos todos los pc con su respectiva ip como se muestra en la siguiente tabla.

PC	Direccion Ip	Mascara
PC1	10.1.1.10	255.255.255.0
PC2	10.1.1.20	255.255.255.0
PC3	10.2.2.10	255.255.255.0
PC4	10.2.2.20	255.255.255.0
PC5	10.3.3.10	255.255.255.0
PC6	10.3.3.20	255.255.255.0

ejemplo:

Archivo adjunto 3487











































Archivo adjunto 3491

Nota

Este paso se repite para todos los pc

2

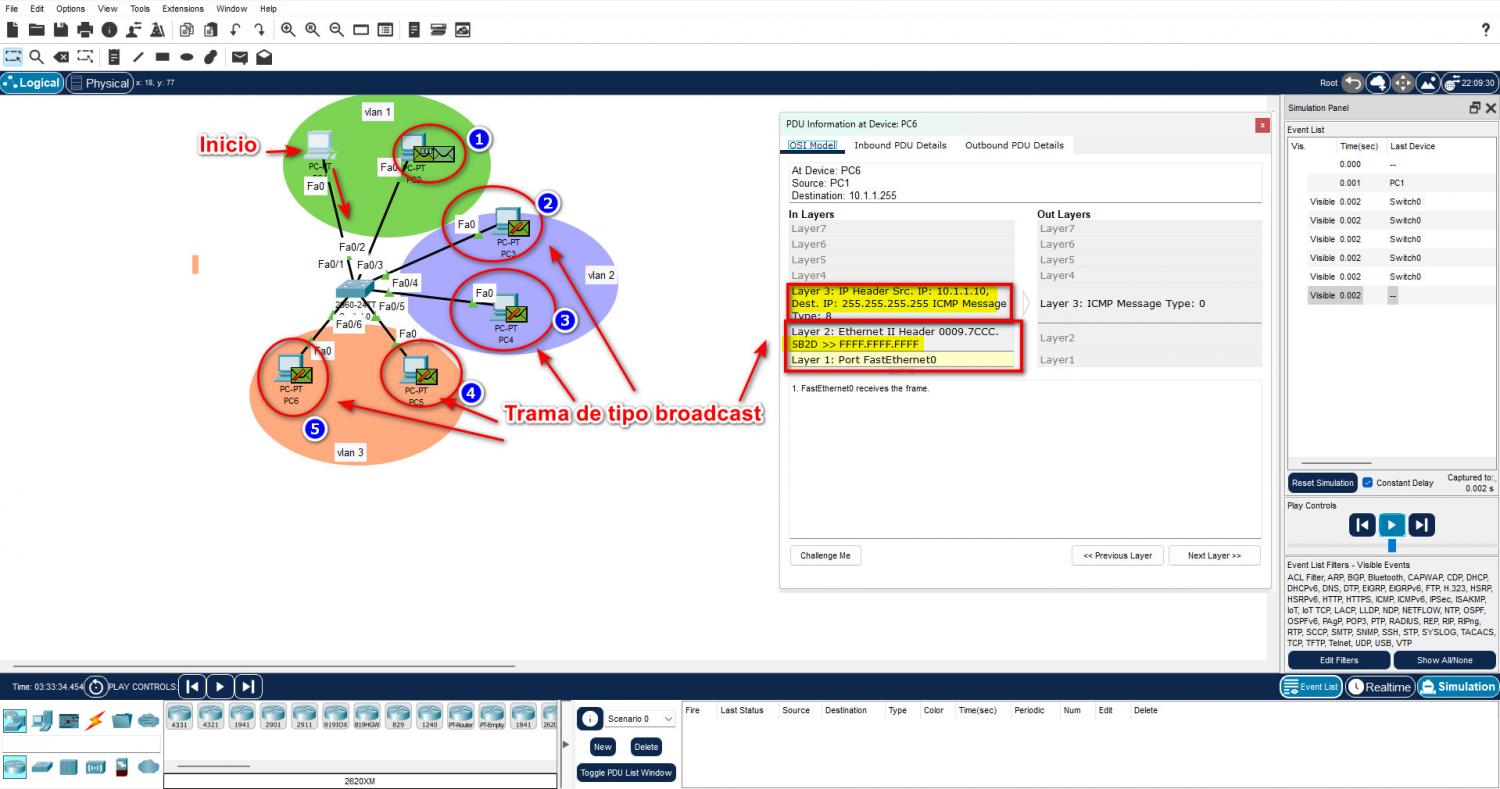

Antes de iniciar la configuración Realizamos una prueba en la cual podremos observar que nuestro equipo no esta configurado por vlans
Para eso enviamos una trama de tipo broadcast

1. Elegimos la opción Desktop
2. Command prompt
3. Debemos estar en modo simulación
4. en command prompt daremos un ping a la ip brdcast de la red 10.1.1.0 en est caso es la (10.1.1.255)

Archivo adjunto 3497

Nota

Podemos observar que al no tener una vlan asignada el paquete se envía atreves de todos los pc

Configuración del Switch
3

configuramos los puertos 3 y 4 en modo accesos

Switch>

Switch>enable

Switch#configure terminal

Enter configuration commands, one per line.  End with CNTL/Z.

Switch(config)#interface fastEthernet 0/3

Switch(config-if)#switchport mode access

Switch(config-if)#exit

Switch(config)#interface fastEthernet 0/4

Switch(config-if)#switchport mode access

Switch(config-if)#exit

3.1 Creamos la Vlan 2

Switch(config)#vlan 2

Switch(config-vlan)#name Vlan2

Switch(config-vlan)#exit

Switch(config)#exit

Switch#

3.2 Asignamos la Vlan 2 a los puertos 3 y 4

Switch(config)#

Switch(config)#interface range fastEthernet 0/3-4    este comando lo usamos para configurar los puertos que se encuentren en el rango

Switch(config-if-range)#switchport access vlan 2

Switch(config-if-range)#

3.3 Configuramos los puertos 5 y 6 en modo acceso

Switch#

Switch#configure terminal

Switch(config)#interface fastEthernet 0/5

Switch(config-if)#switchport mode access

Switch(config-if)#exit

Switch(config)#interface fastEthernet 0/6

Switch(config-if)#switchport mode access

Switch(config-if)#exit

3.4Creamos la Vlan 3

Creamos la Vlan 3

Switch(config)#vlan 3

Switch(config-vlan)#name vlan3

Switch(config-vlan)#exit

Switch(config)#

3.5Asignamos la Vlan 3 a los puertos 5 y 6

Switch(config)#interface range fastEthernet 0/5-6

Switch(config-if-range)#switchport access vlan 3

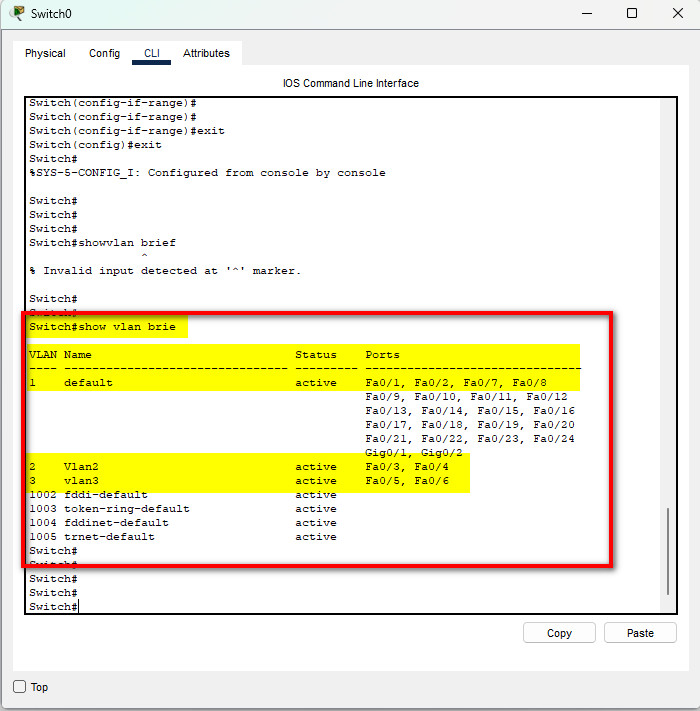

3.6 Por ultimo verificamos que las vlan estén en modo acceso y que los puertos estén asignados a las vlan, eso lo podemos ver con el comando

Switch#show vlan brief

Archivo adjunto 3515









































4

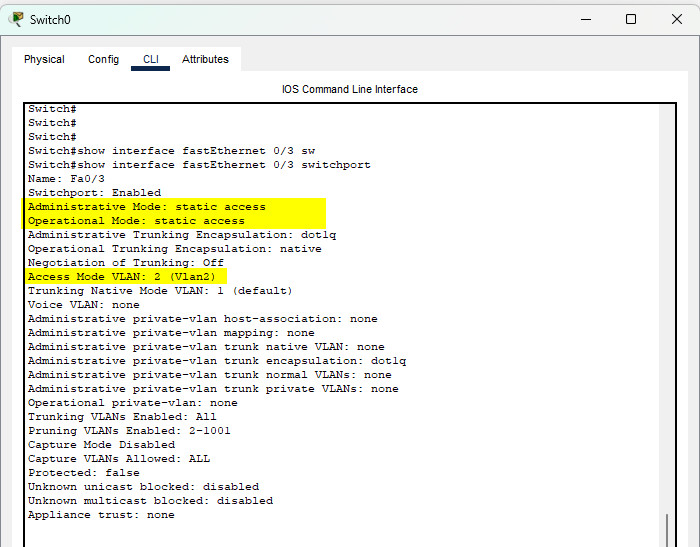

con este comando podemos ver si en verdad está en modo acceso nuestra vlan

Switch#show interface fastEthernet 0/3 switchport

Archivo adjunto 3516

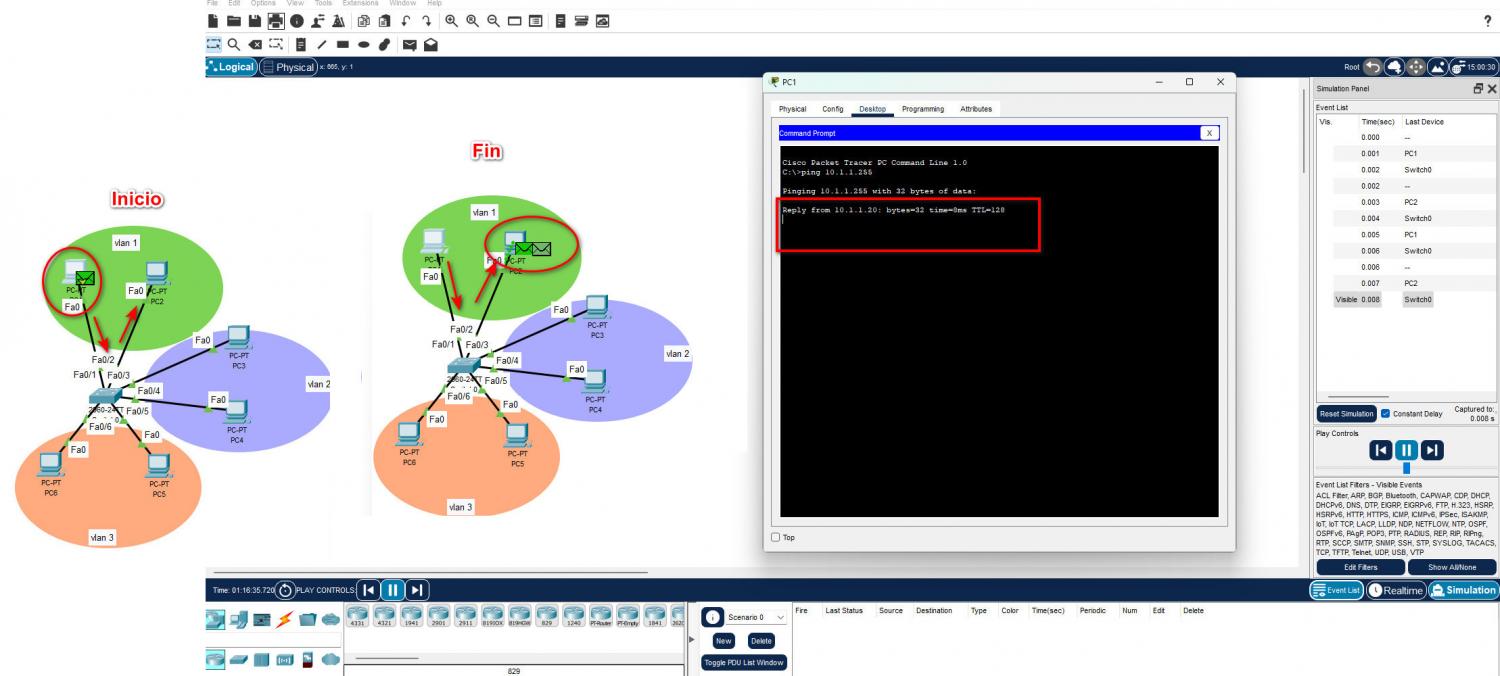

5 Verificación
Para finalizar enviamos un ping a la ip de Broadcast para saber si los paquetes se envían a todos los pc como en el principio,

Archivo adjunto 3518
