Configuracion nat estatico

NAT (Network Address Translation) Utilizado en redes para modificar las Direcciones IP de los paquetes de datos mientras están viajando a través de un router o dispositivo de red, permite que varios dispositivos dentro de una red local compartan una única dirección IP publica para acceder a internet.

Archivo adjunto 3498

El NAT nos servirá para la traducción de la dirección IP privada del dispositivo a una dirección IP publica, cuando la respuesta del servidor en Internet regresa, el router traduce nuevamente la dirección de vuelta a la dirección privada del dispositivo que la solicitó

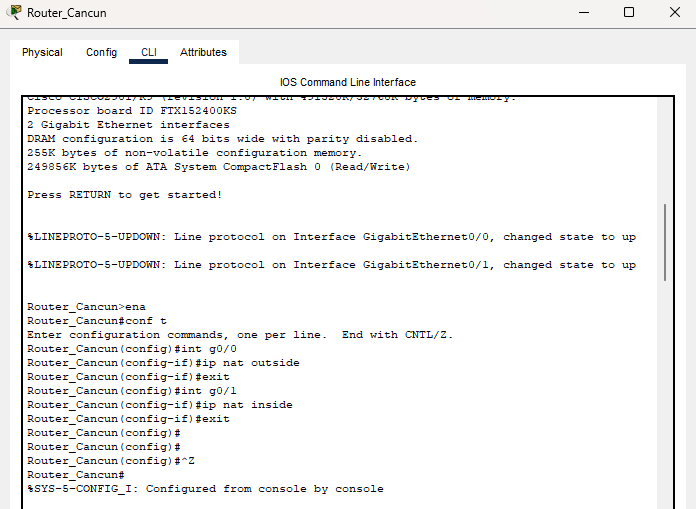

Para la configuración del Router_Cancun

1Definir que interfaz es outside e inside

COMANDOS:

Router_Cancun>



Router_Cancun#ena



Router_Cancun#Conf t



Router_Cancun#int g0/0



Router_Cancun#ip nat outside



Router_Cancun#exit

Router_Cancun>



Router_Cancun#ena



Router_Cancun#Conf t



Router_Cancun#int g0/1



Router_Cancun#ip nat inside



Router_Cancun#exit

Archivo adjunto 3499


2Posteriormente Aplicaremos el Comando que convierte el NAT en Estático y define que IPs traducen

COMANDO:

Router_Cancun# Ip nat inside source static 10.1.1.8 83.1.4.9

Archivo adjunto 3500

3Para verificar la tabla de traducciones :

Router_Cancun# Show ip nat translations

Archivo adjunto 3501

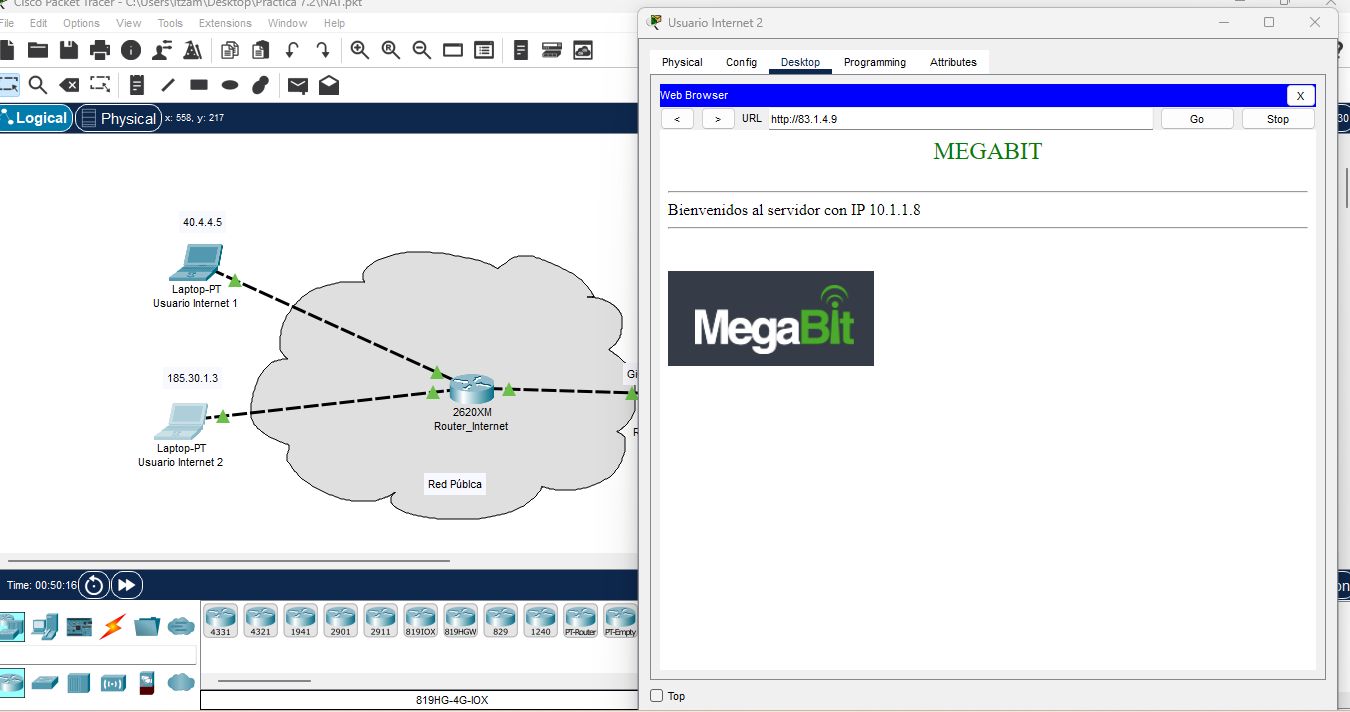

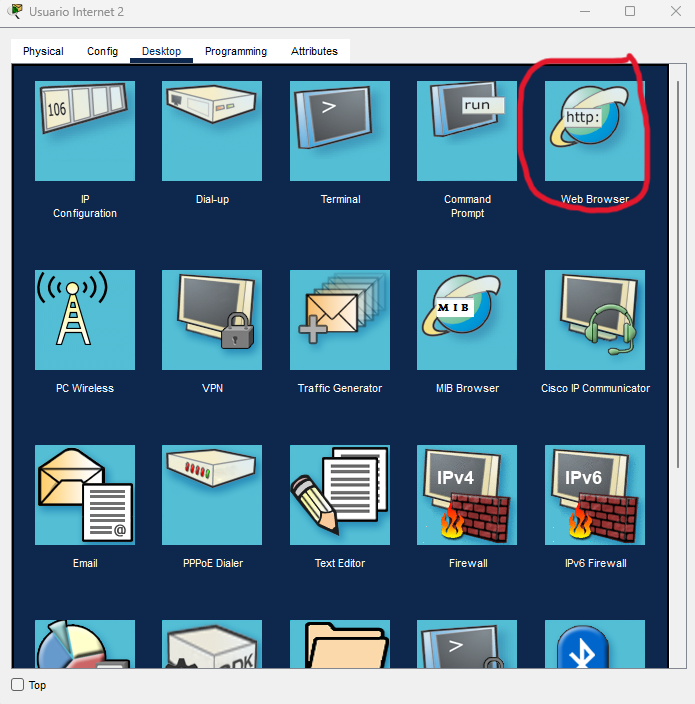

4Procederemos a verificar la conectividad con una petición WEB

Archivo adjunto 3503

5Para que un usuario cuente con salida de Internet, se debe de atacar la dirección correspondiente al servidor la Dirección publica del servidor es la 83.1.4.9


Archivo adjunto 3504

De lo contrario cualquier otra dirección que intentemos ingresar a la IP privada no tendremos la comunicación ya que el mismo Router_cancun nos impedirá el acceso


Archivo adjunto 3505
