Configuración inicial C-DATA v3 utilizando el método Manual

Archivo adjunto 3572

Caracteristicas:

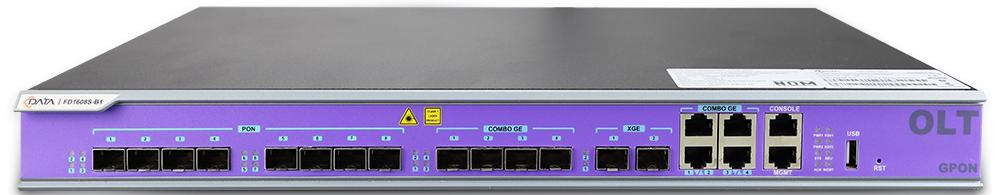

C-DATA OLT, 8-Port GPON
Hardware Version: V1.1
Software Version: V3.2.24_240708

IP Default:
192.168.1.100

User & Password:
User: root
Password: admin

​Configuración de OLT

En esta primera parte se explicara todo lo que se necesita configurar para poder empezar a usar nuestra OLT C-Data

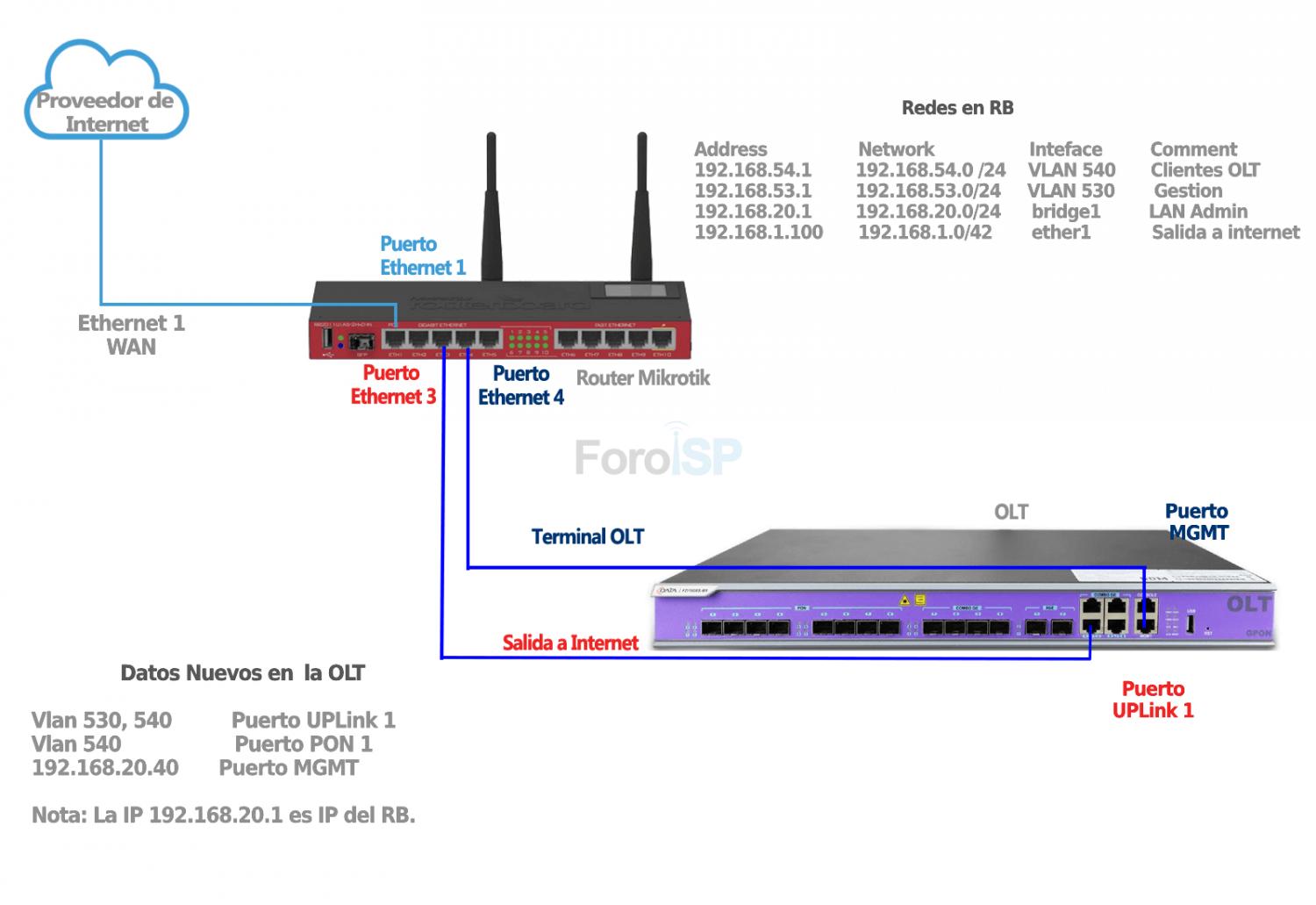

1 Diagrama de conexión
El siguiente diagrama representa la conexión física a seguir cuando no contamos con fibra óptica para hacer una conexión SFP


Es importante para poder seguir con el siguiente paso
Archivo adjunto 3628

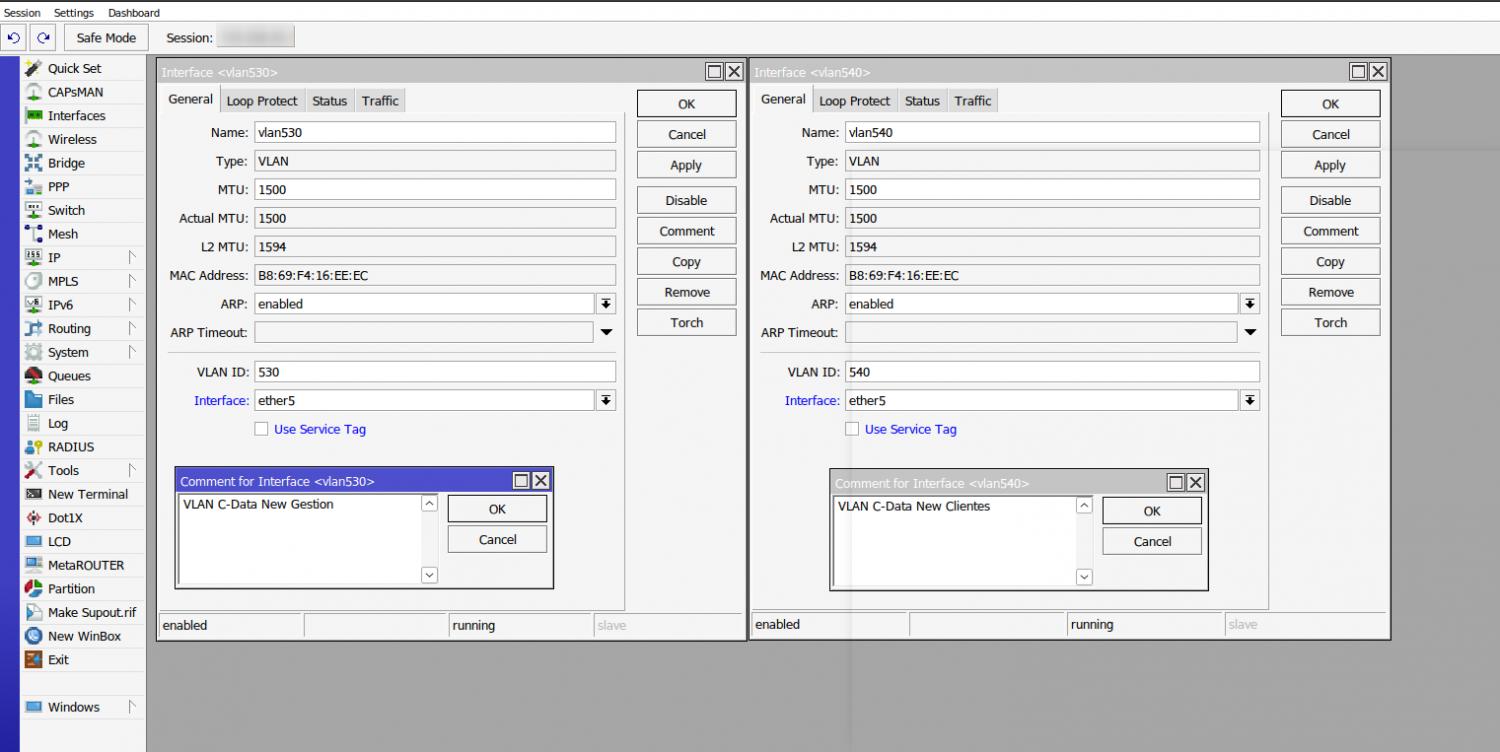

2 Creamos las VLAN's en nuestro Router

Archivo adjunto 3603

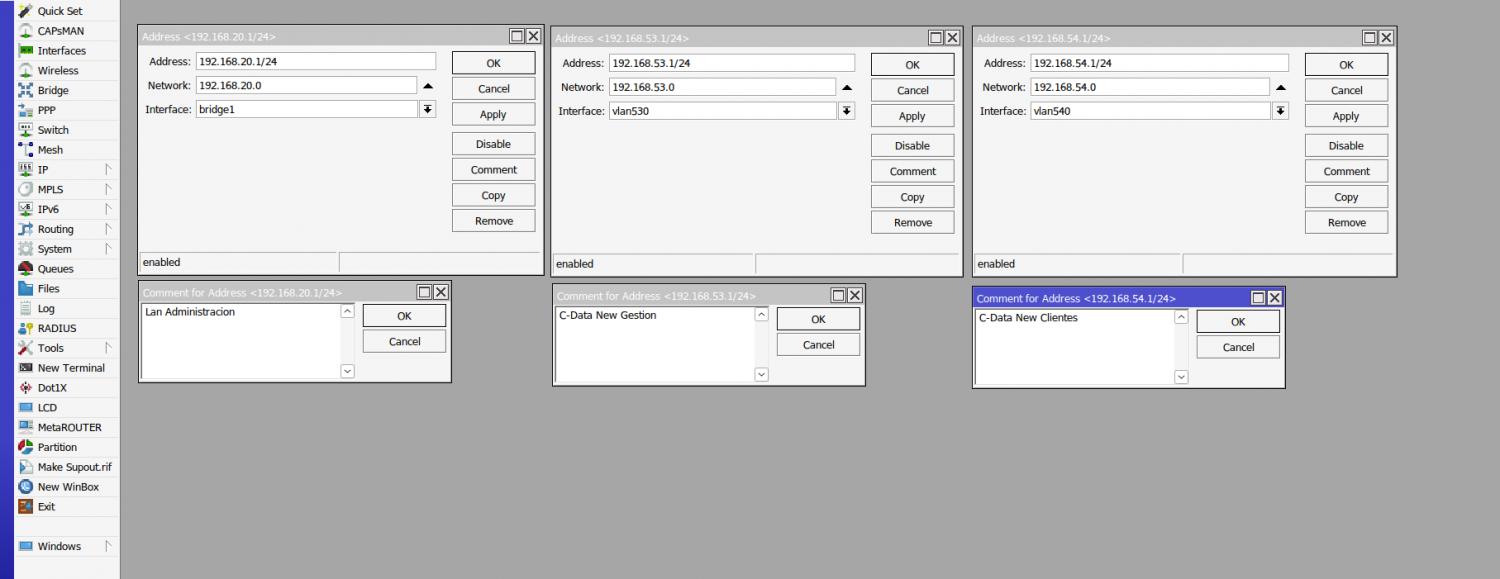

3 Creamos las redes necesarias para conectar nuestra OLT

En este paso crearemos las redes de las VLAN's 530 y 540, así como la red default para que nuestro router alcance a nuestra olt.

Archivo adjunto 3605

4 Habilitamos Web Server de la OLT

Para esto nos conectaremos a la OLT por medio de telnet desde el Mikrotik, pero primero debemos probar si podemos dar ping a la OLT desde el Mikrotik, para esto debemos recordar que la ip default es 192.168.1.100

Archivo adjunto 3606

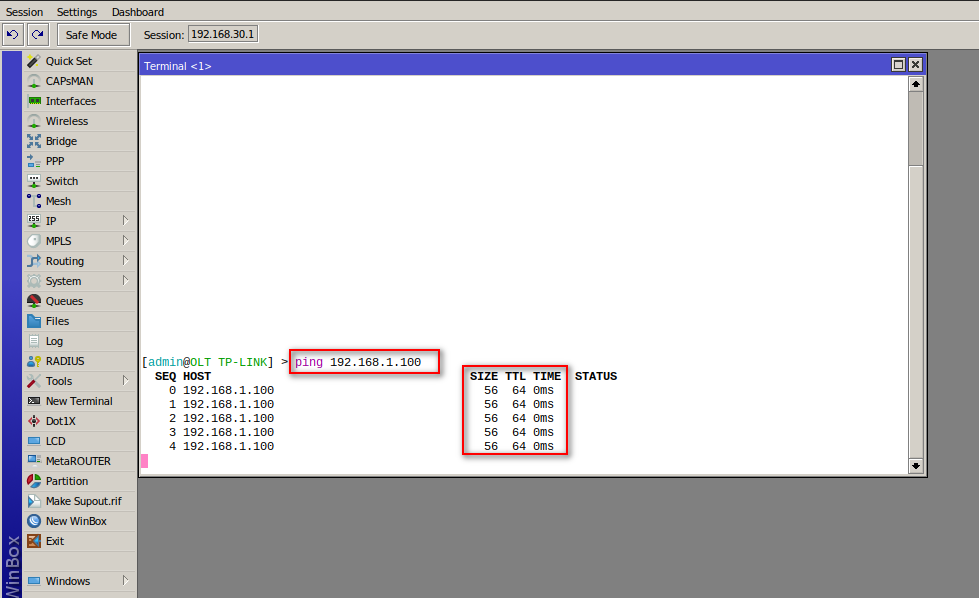

ping 192.168.1.100

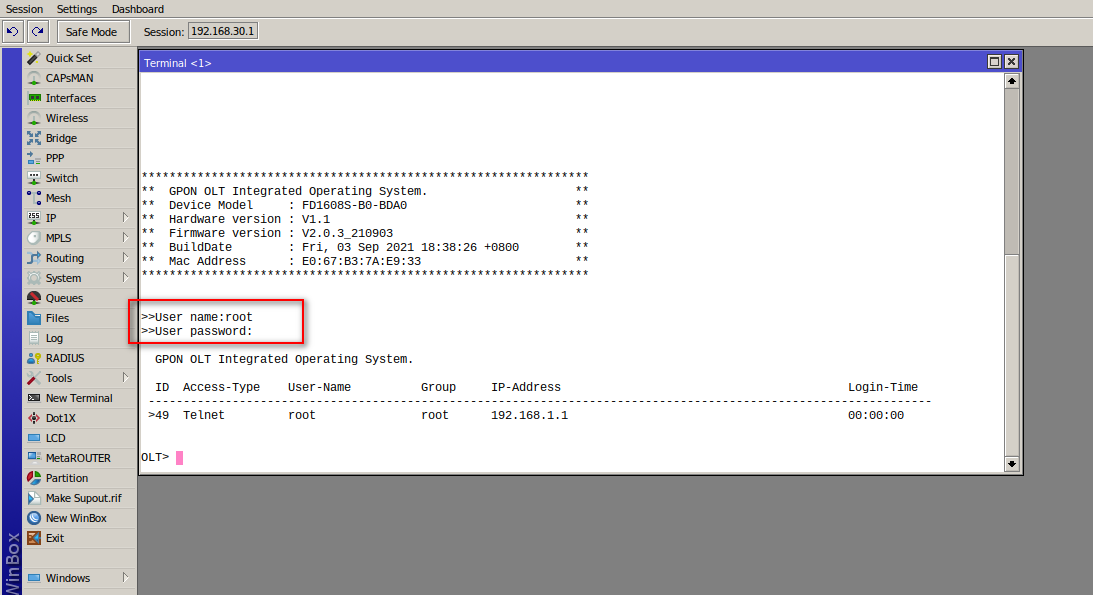

Una vez que nos haya dado ping, debemos entrar por telnet, para esto recordar los accesos default de la OLT

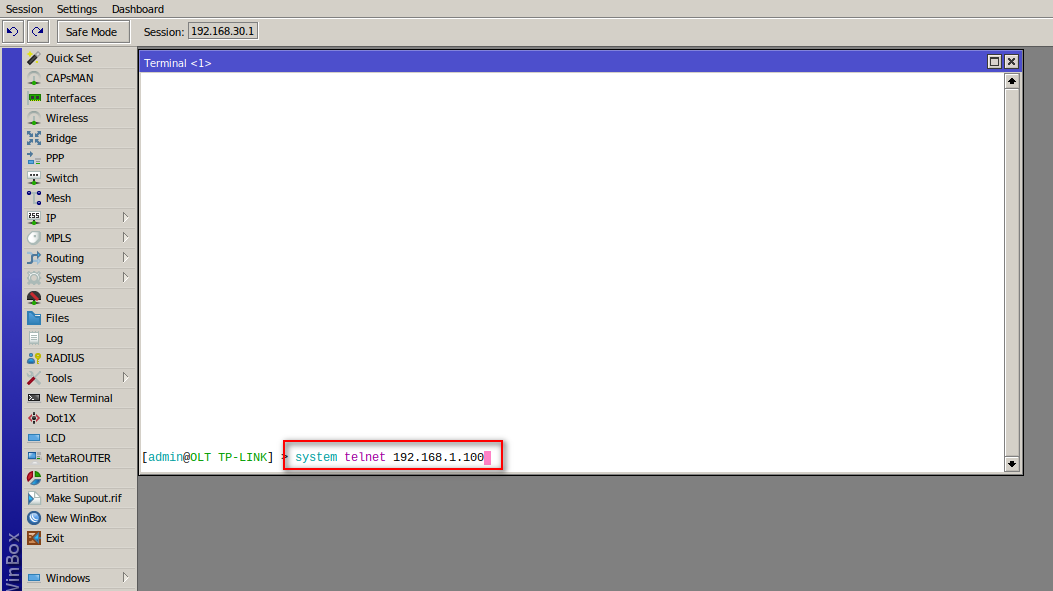

system telnet 192.168.1.100

Archivo adjunto 3607

Archivo adjunto 3608

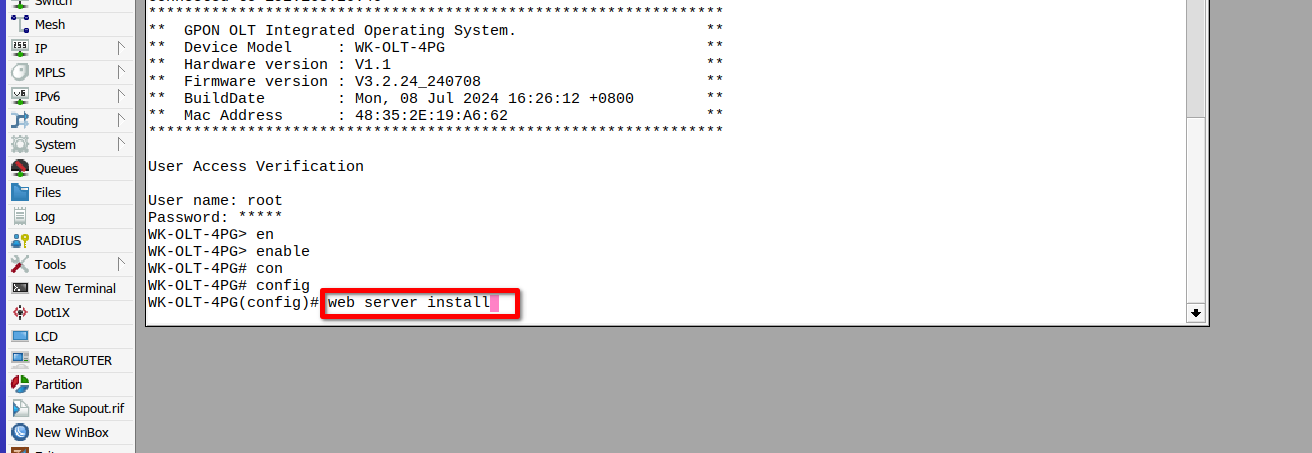

5 Habilitamos el web server, con los siguientes comandos

OLT> enable



OLT# config



OLT(config)# web server enable

Archivo adjunto 3609

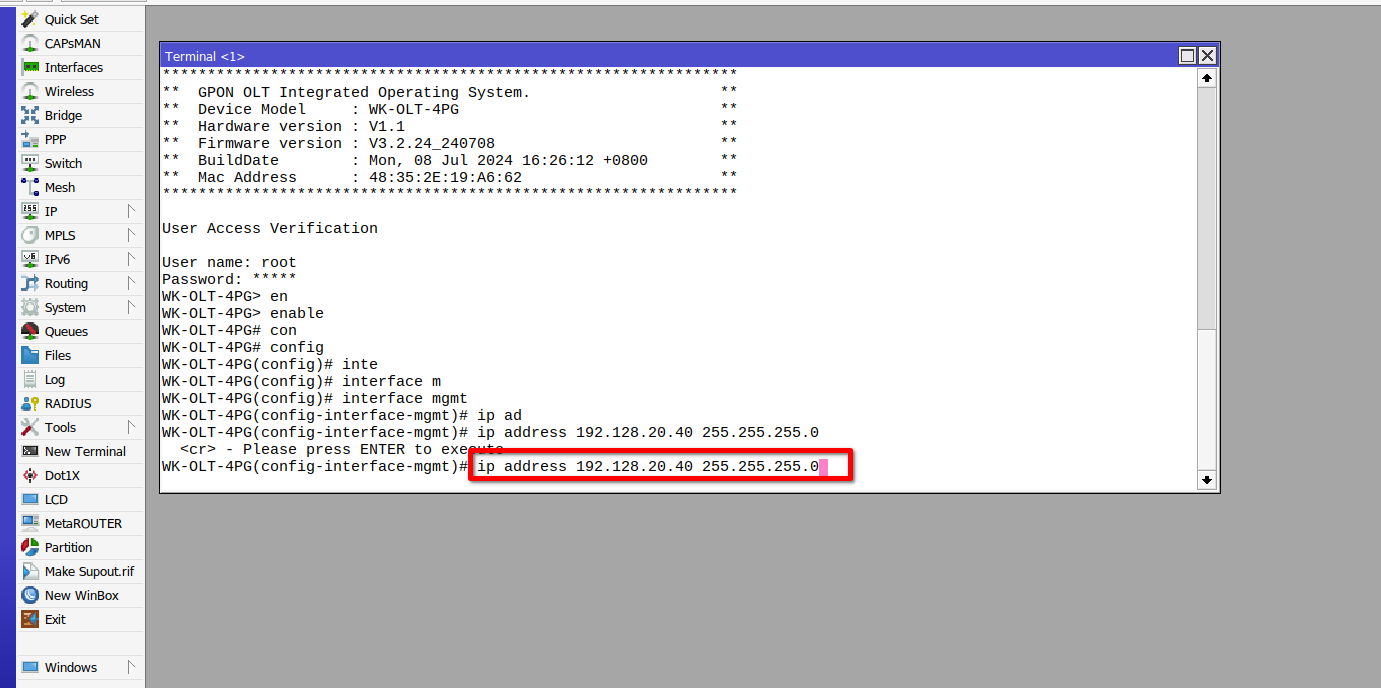

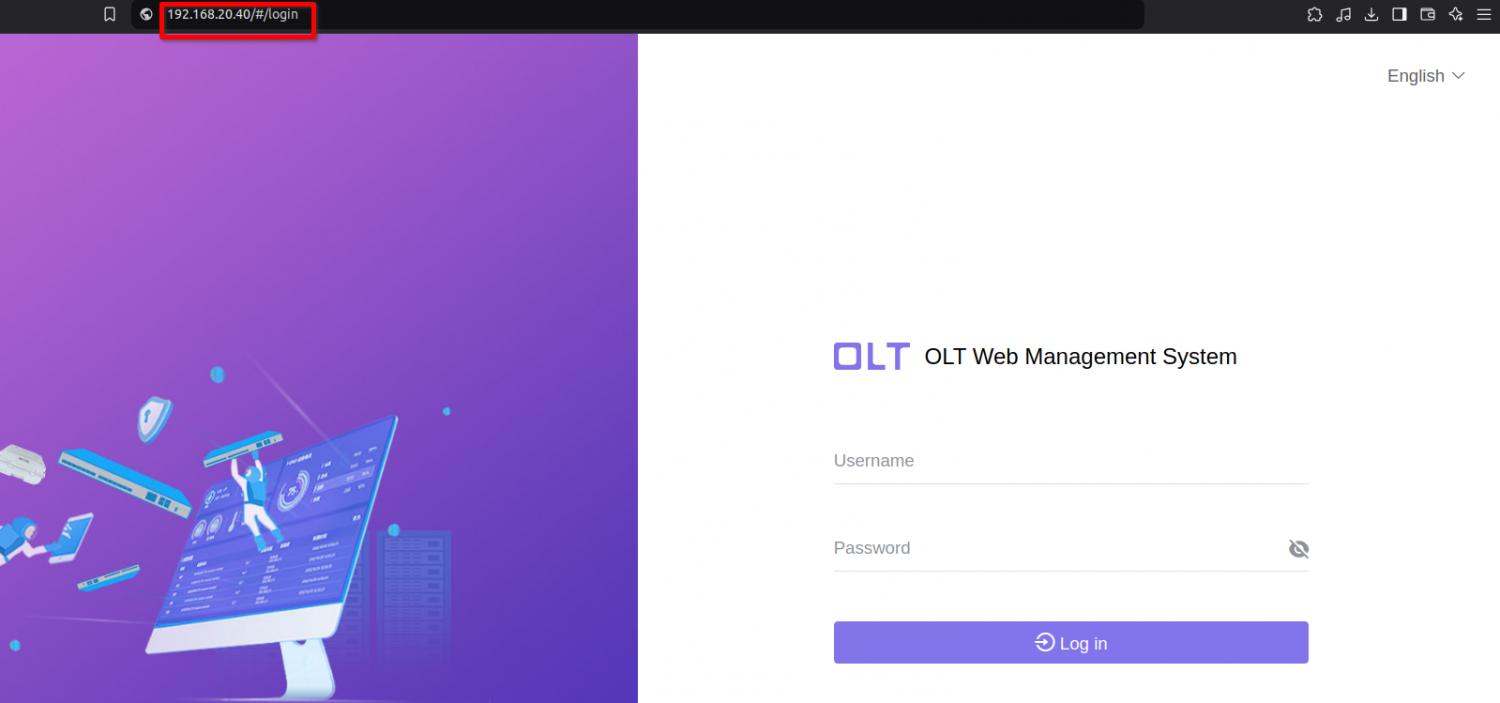

6 Cambiar IP Default de la OLT

En este paso cambiaremos la IP Default de la OLT, por una de nuestra LAN de Administración, la cual para este ejemplo debe ser del rango 192.168.20.1/24, para este caso caso le pondremos la IP 192.168.20.40, podemos usar los siguientes comandos para hacer dicha modificación.


Debemos iniciar sesion por telnet

OLT> enable



OLT# config



OLT(config)# interface mgmt



OLT(config-interface-mgmt)# ip address 192.168.20.40 255.255.255.0

Archivo adjunto 3610

7 Dar salida de Internet a la OLT

Para este paso lo que haremos es usar la VLAN de Gestión para asignarle un ip a nuestra OLT y crear una ruta. Debemos conectarnos a la OLT por telnet.

Probar salida a internet, damos ping a 8.8.8.8 desde la OLT

Autorizar ONU

Una vez realizado los pasos anteriores podemos Autorizar una ONU, en esta parte se explicara como realizar las configuraciones necesarias para autorizar y dar servicio de internet a una ONU C-Data.


Para autorizar Onus de forma manual siga los siguientes pasos (Este manual es solo un ejemplo para ello). Una vez que tengamos conectadas los equipos al puerto PON correspondiente, realizaremos lo siguiente:

1. Cambiar el modo de autorizacion
2. Crear Traffic Profile
3. Crear VLAN
4. Configurar DBA Profile
5. Configurar Line Profile
6. Configurar Service Profile
7. Autorizar la ONU
8. Configurar Service Port de la ONU

Archivo adjunto 3573



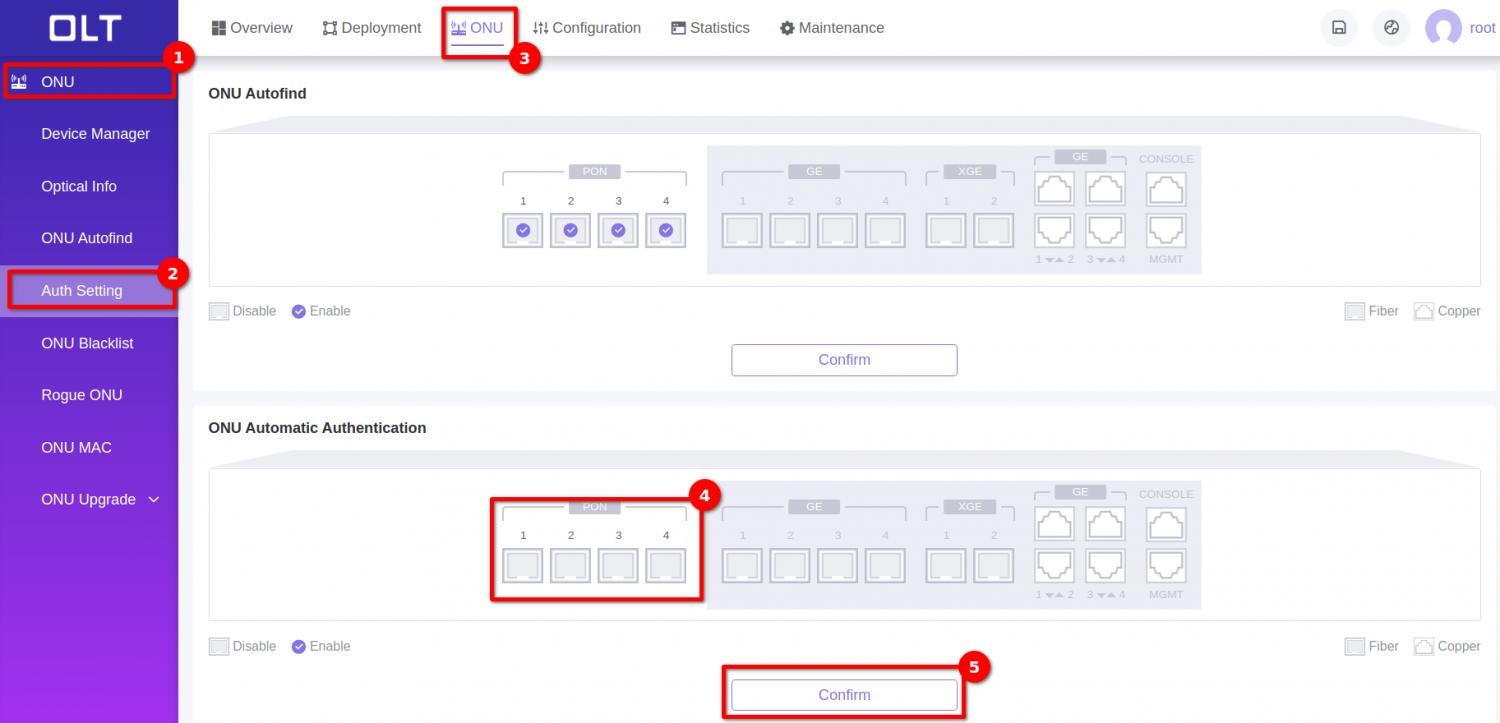

1 Cambiar el modo de autorización

Una vez haya iniciado sesión en la OLT, esta tiene configurado el modo de autorización "Automatic Authentication", vamos a editar esta información para el puerto PON correspondiente, en este caso usaremos el 1. Colóquese en:

ONU | Auth Setting | ONU


Archivo adjunto 3574

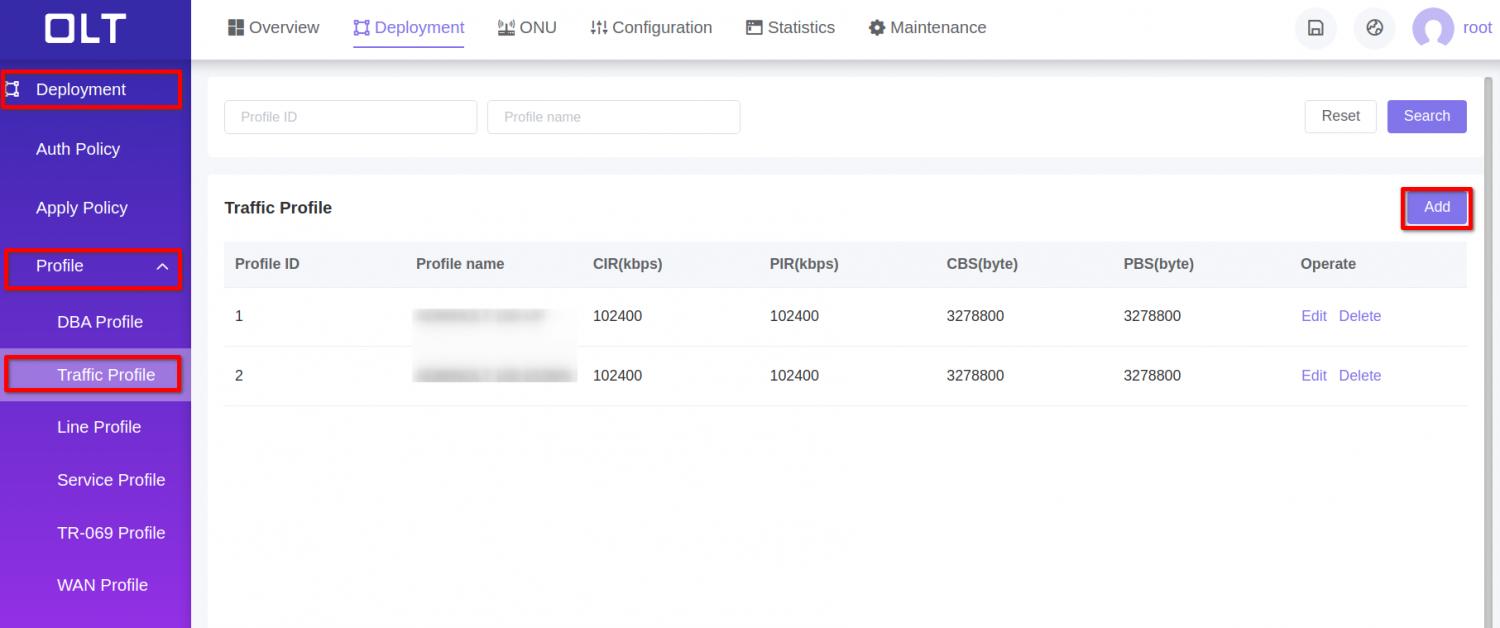

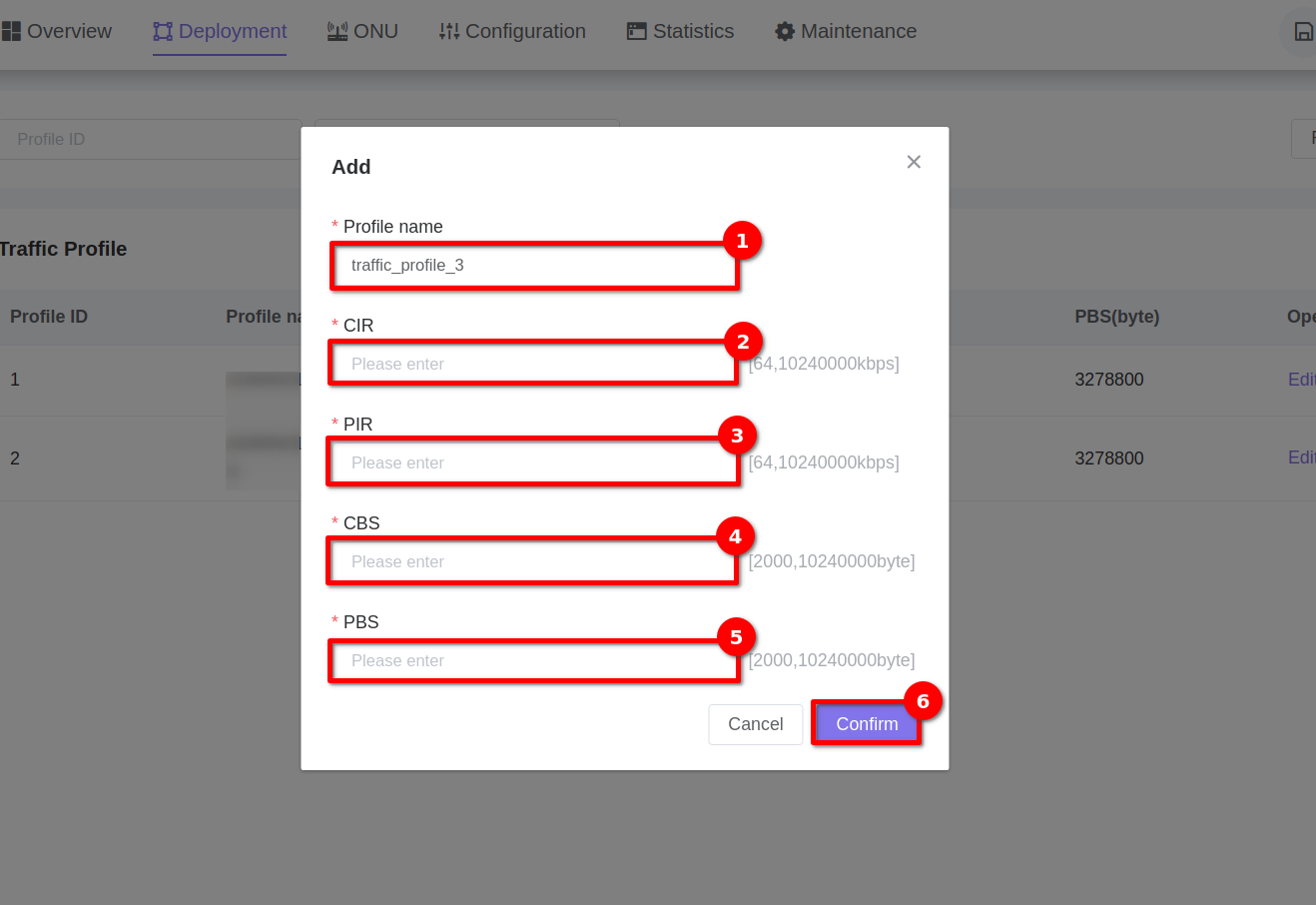

2 Crear Traffic Profile

El siguiente paso sera crear un Traffic Profile. Colóquese en:

Deployment | Profile | Traffic Profile

1. Profile Name: Puede escoger el nombre de su preferencia
2. Cir (Kbps): Velocidad mínima
3. Pir (Kbps): Tasa máxima por un tiempo determinado
4. Cbs (Kbps): Tamaño máximo de la ráfaga del CIR
5. Pbs (Kbps): Tamaño máximo de la ráfaga del PIR

Archivo adjunto 3577

Y agregue el nuevo registro

Archivo adjunto 3578

3 Crear VLAN

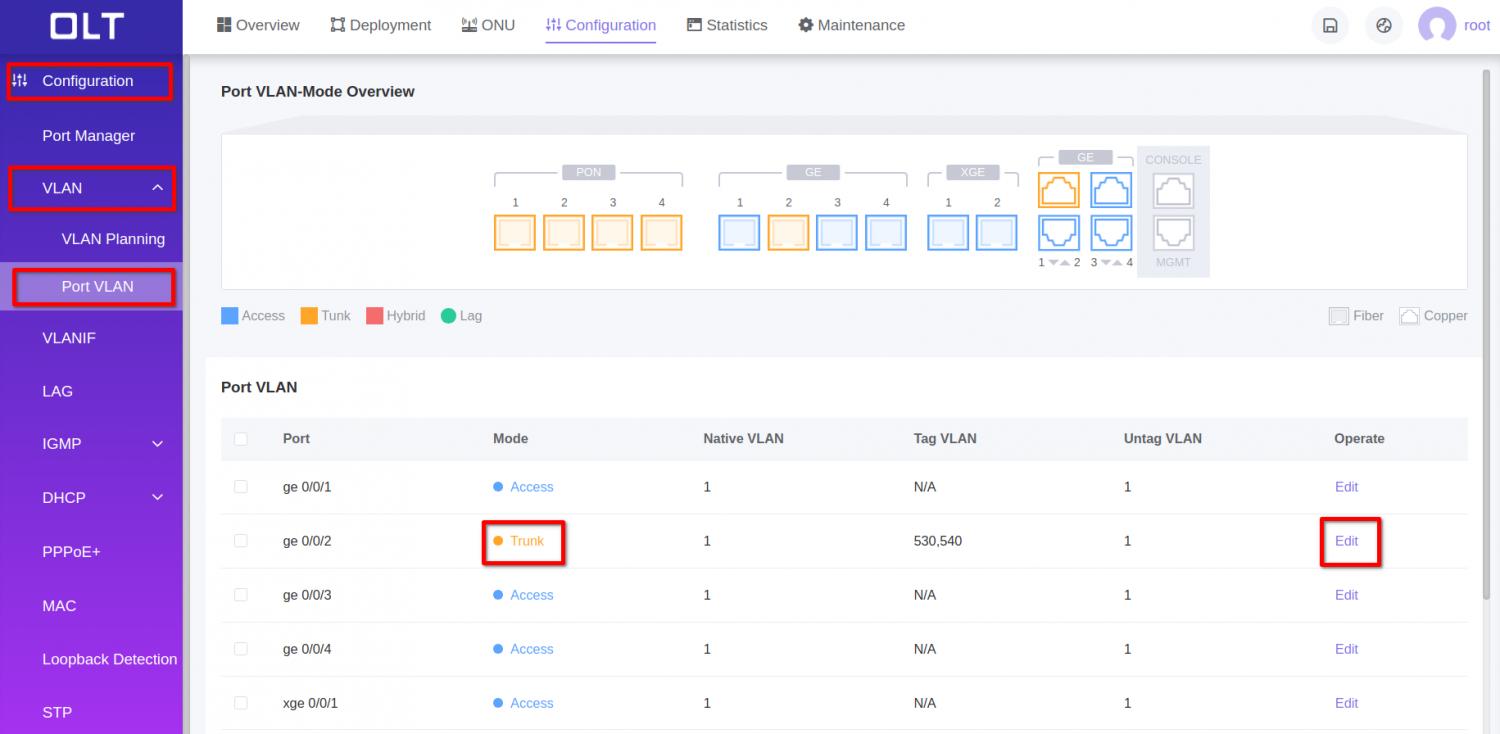

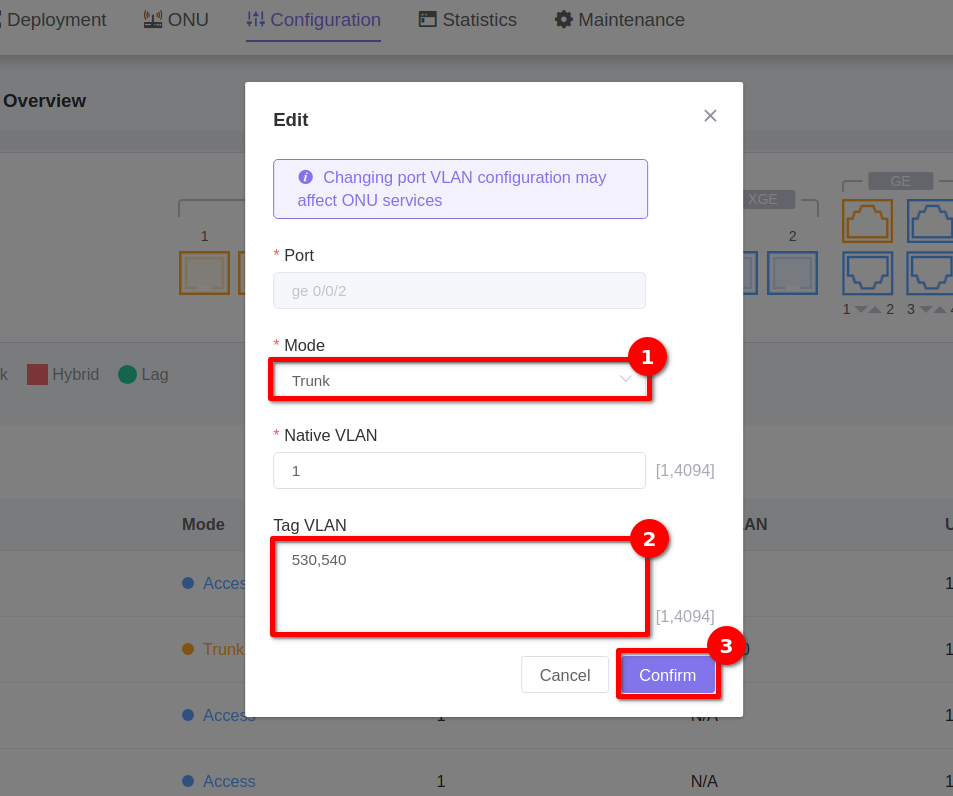

Antes de crear la VLAN, modifique el modo de VLAN a Trunk del puerto Uplink correspondiente, este caso se uso el 2. Colóquese en:

Configuration | VLAN | Port VLAN

Archivo adjunto 3579


Archivo adjunto 3580

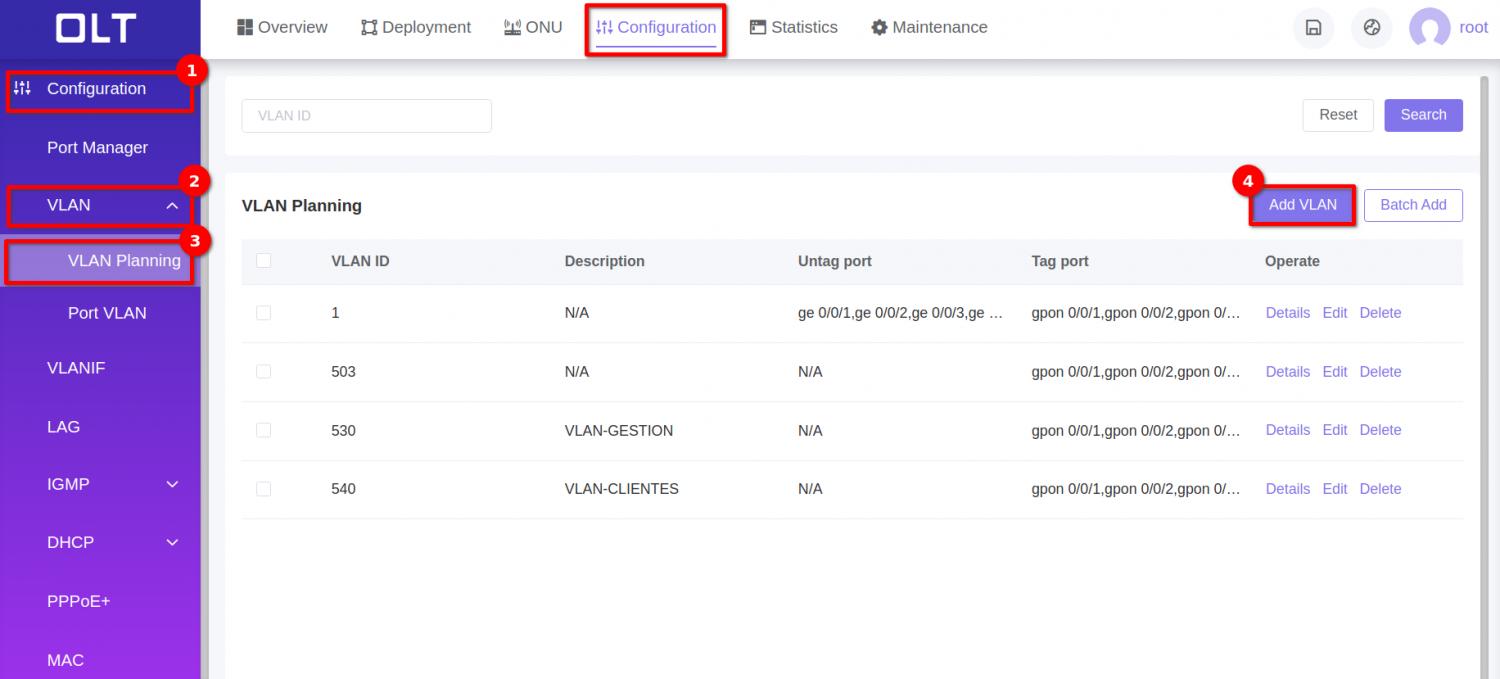

Para entonces crear la VLAN 540 y darle tag al puerto uplink 2 y Pon 1, que es donde nuestra ONU esta conectada, en:


Configuration | VLAN | VLAN Planning

Archivo adjunto 3581

Archivo adjunto 3582

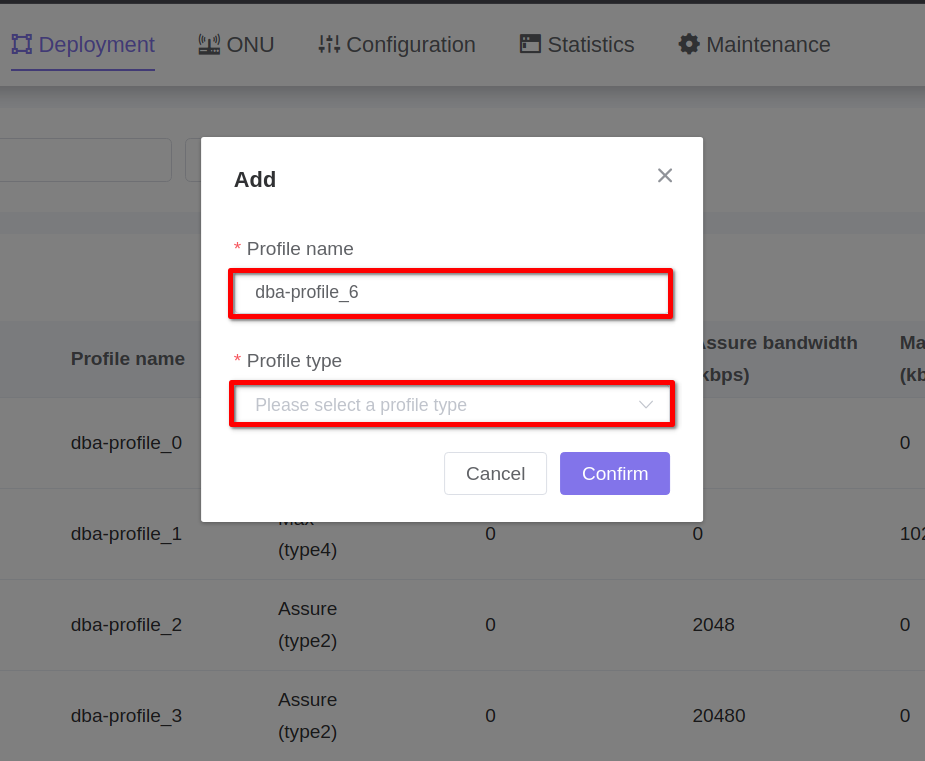

​4 Crear DBA Profile

Ahora, es necesario crear un DBA Profile, para este ejemplo será de 1024000 (1G). Colóquese en:

Deployment | Profile | DBA Profile

Si desea consultar mas información sobre este tema puede consultar el siguiente enlace: Crear DBA Profile


Archivo adjunto 3583




Archivo adjunto 3584

• Profile Name: Puede elegir el nombre de su necesidad
• Profile type: Max, para este ejemplo

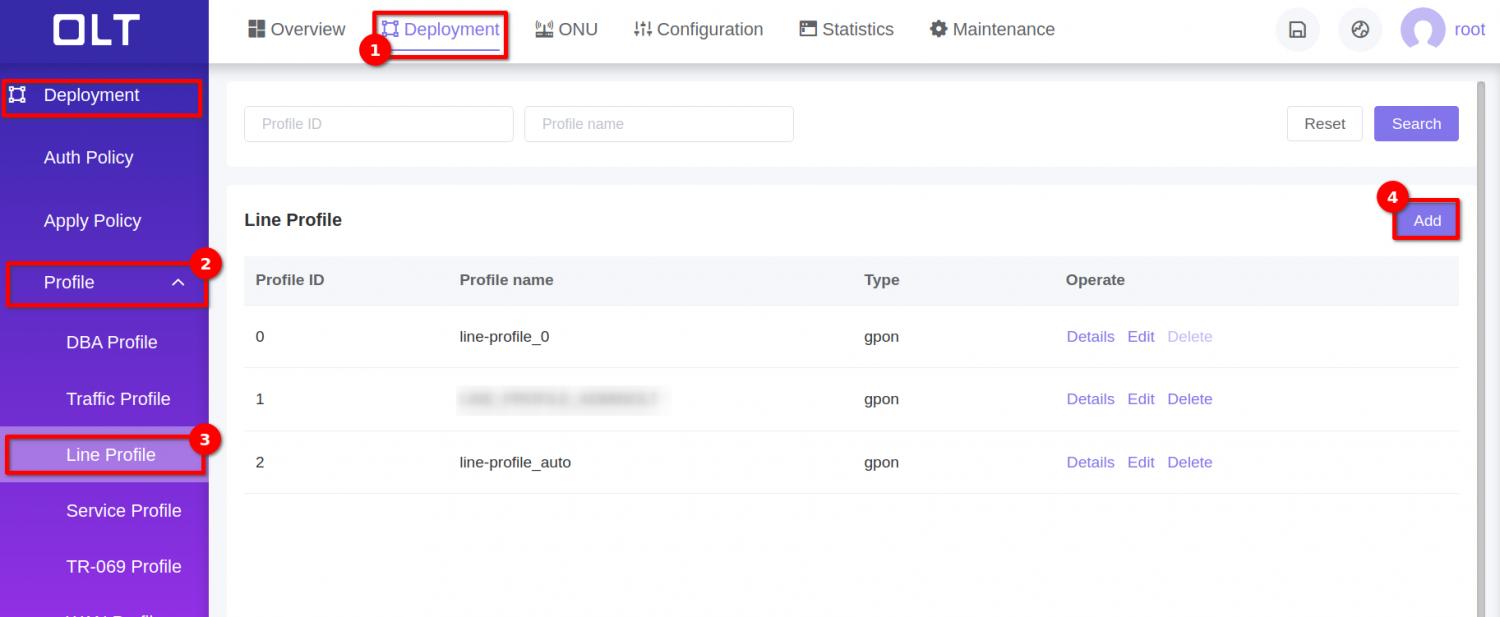

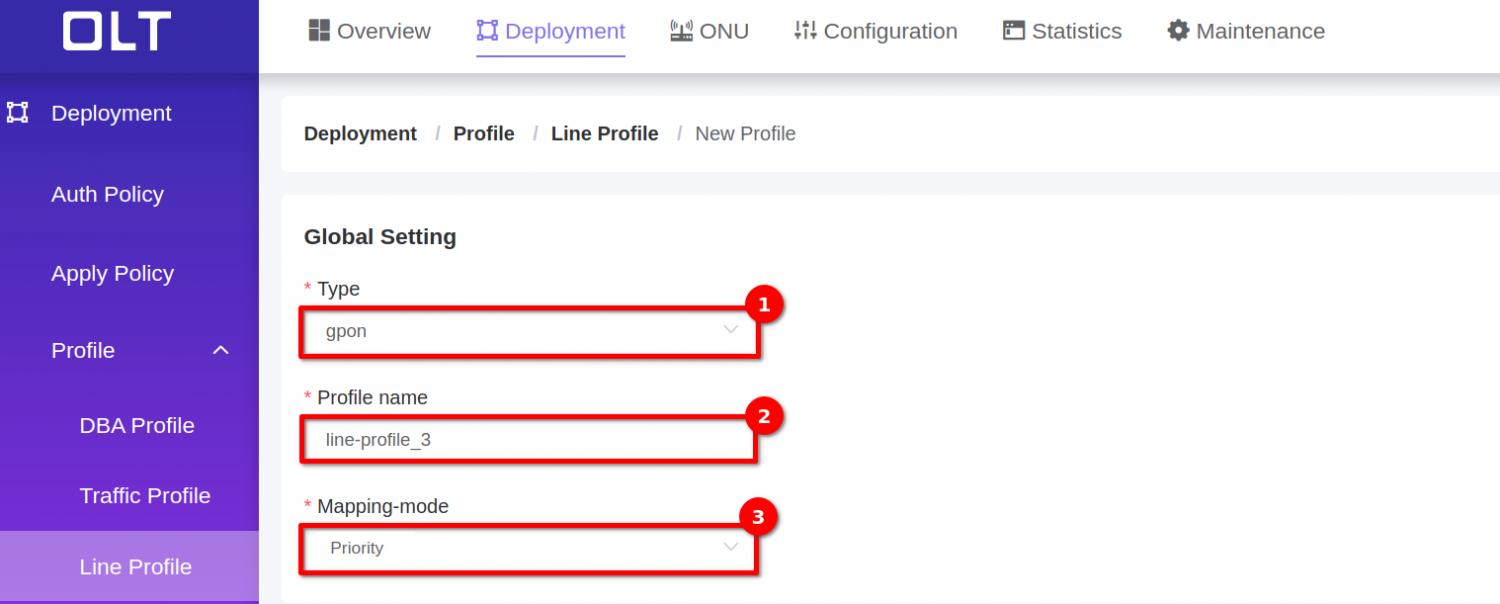

5 Crear Line Profile

Colóquese en:

Deployment | Profile | Line Profile

Si desea consultar mas información sobre este tema puede consultar el siguiente enlace: Crear Line Profile

Archivo adjunto 3585


Archivo adjunto 3591

• Profile Name: Puede escoger el nombre que este a sus necesidades

Al crear el Line Profile debemos configurar los tcont y gem correspondientes.

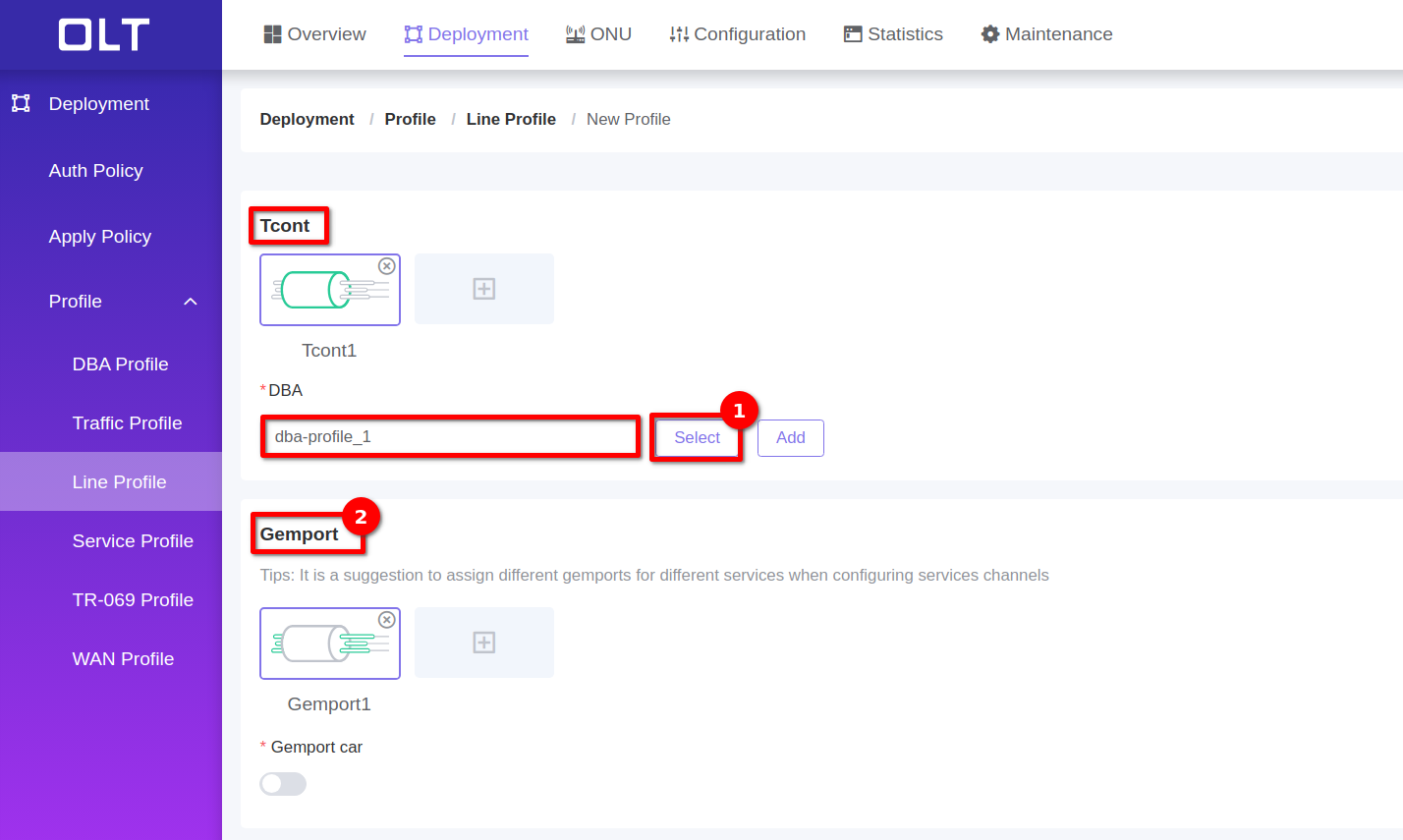

5.1 Agregar el tcont y gemport


Archivo adjunto 3588

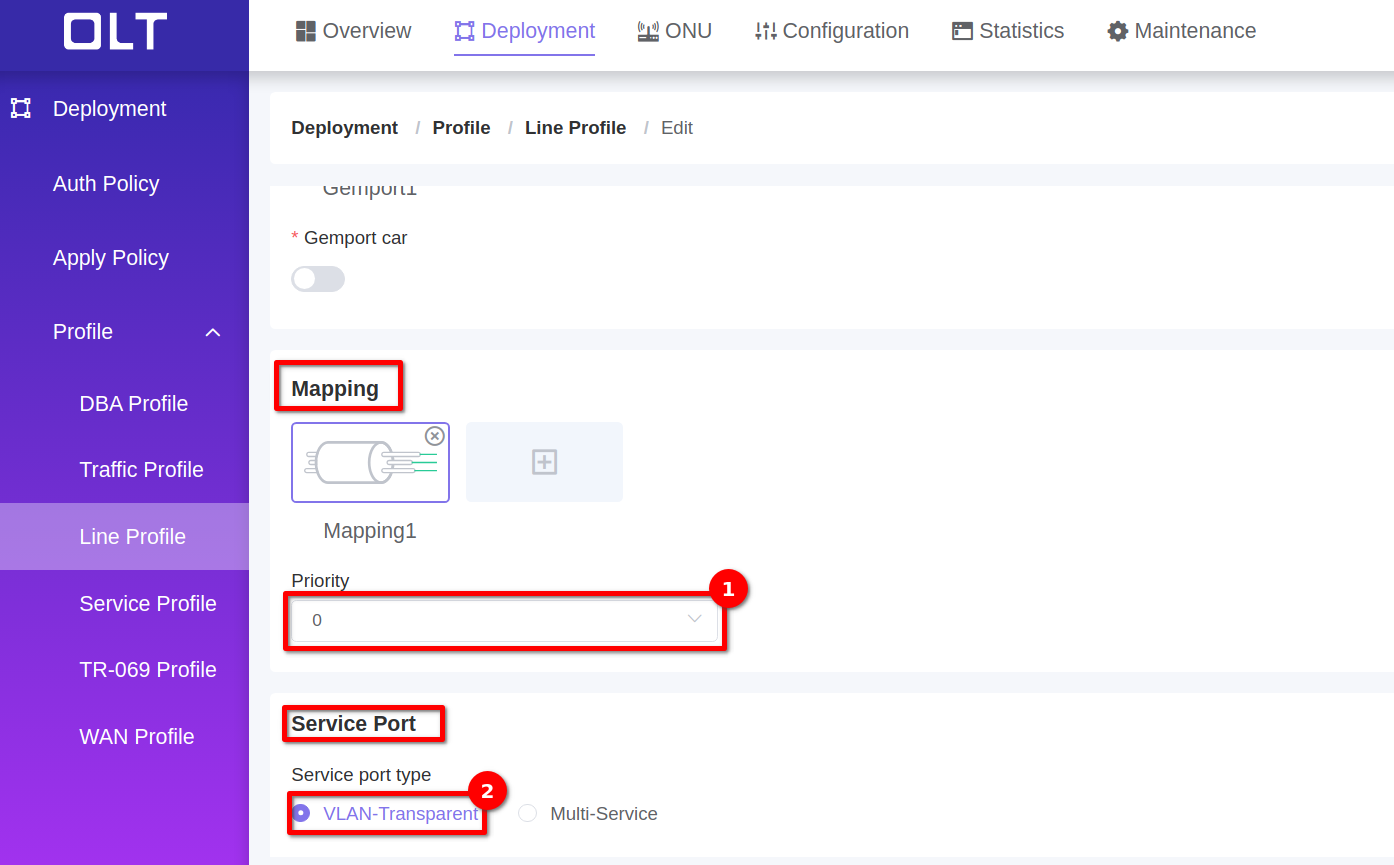

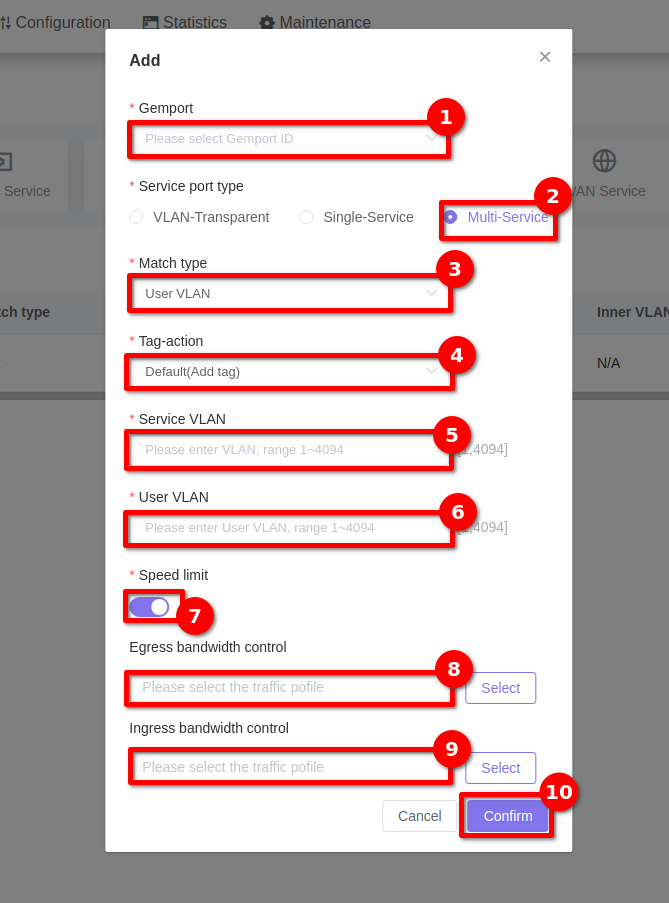

5.2 Agregar el mapping y service port

Archivo adjunto 3589

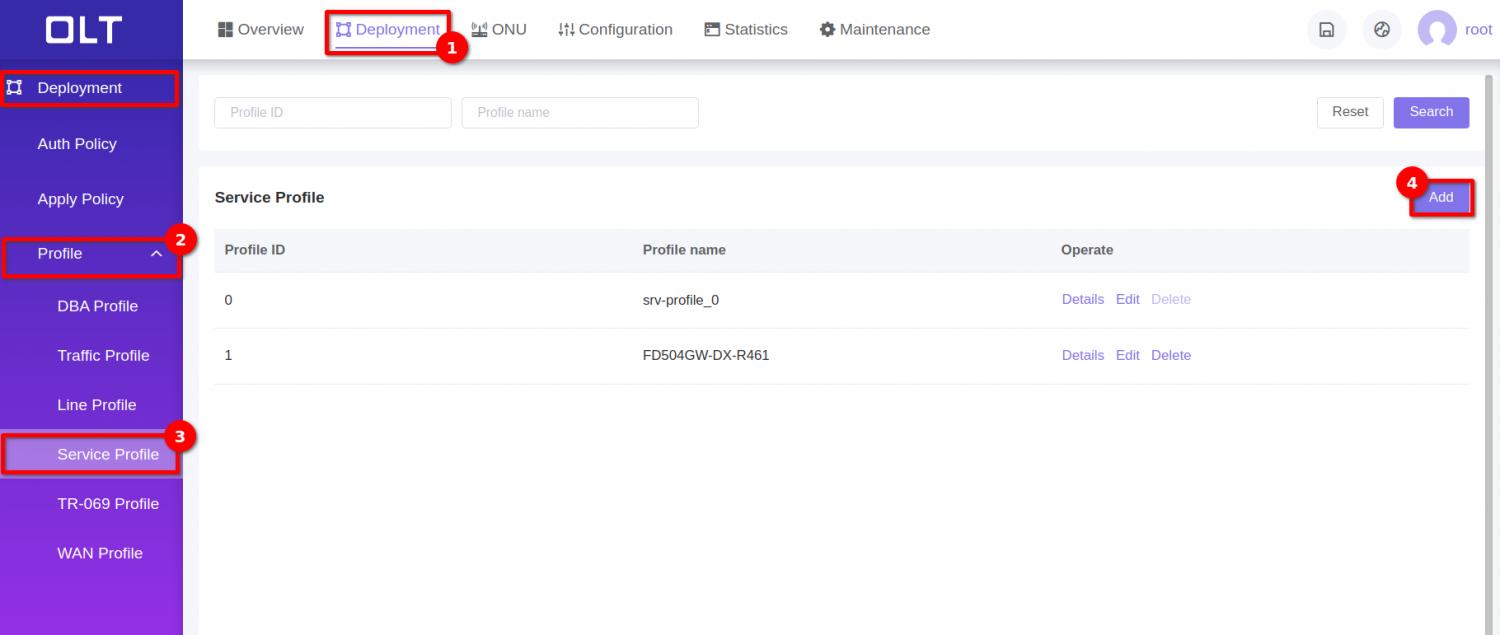

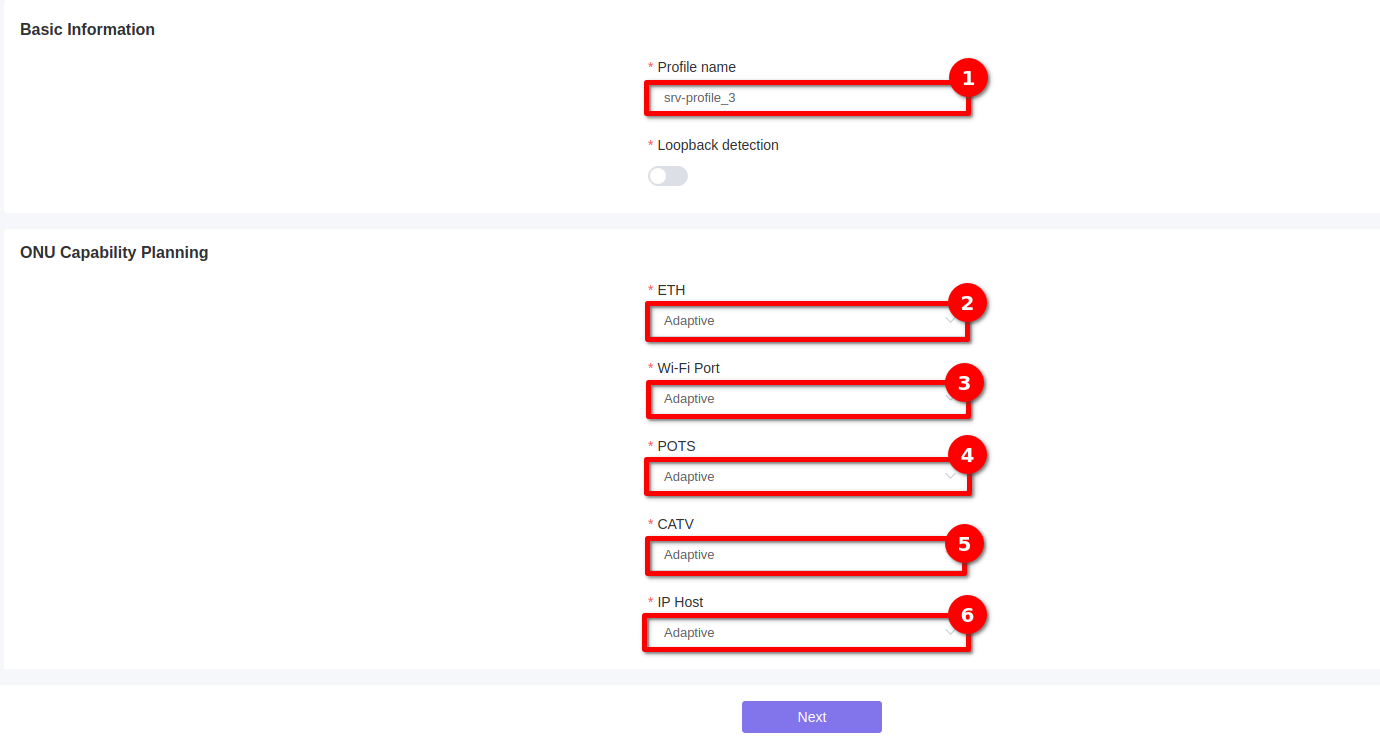

6 Agregar Service Profile

Antes de autorizar alguna ONU debemos crear nuestro Service Profile, colóquese en:

Deployment | Profile | Service Profile

Si desea consultar mas información sobre este tema puede consultar el siguiente enlace: Crear Service Profile

Archivo adjunto 3590

Archivo adjunto 3592

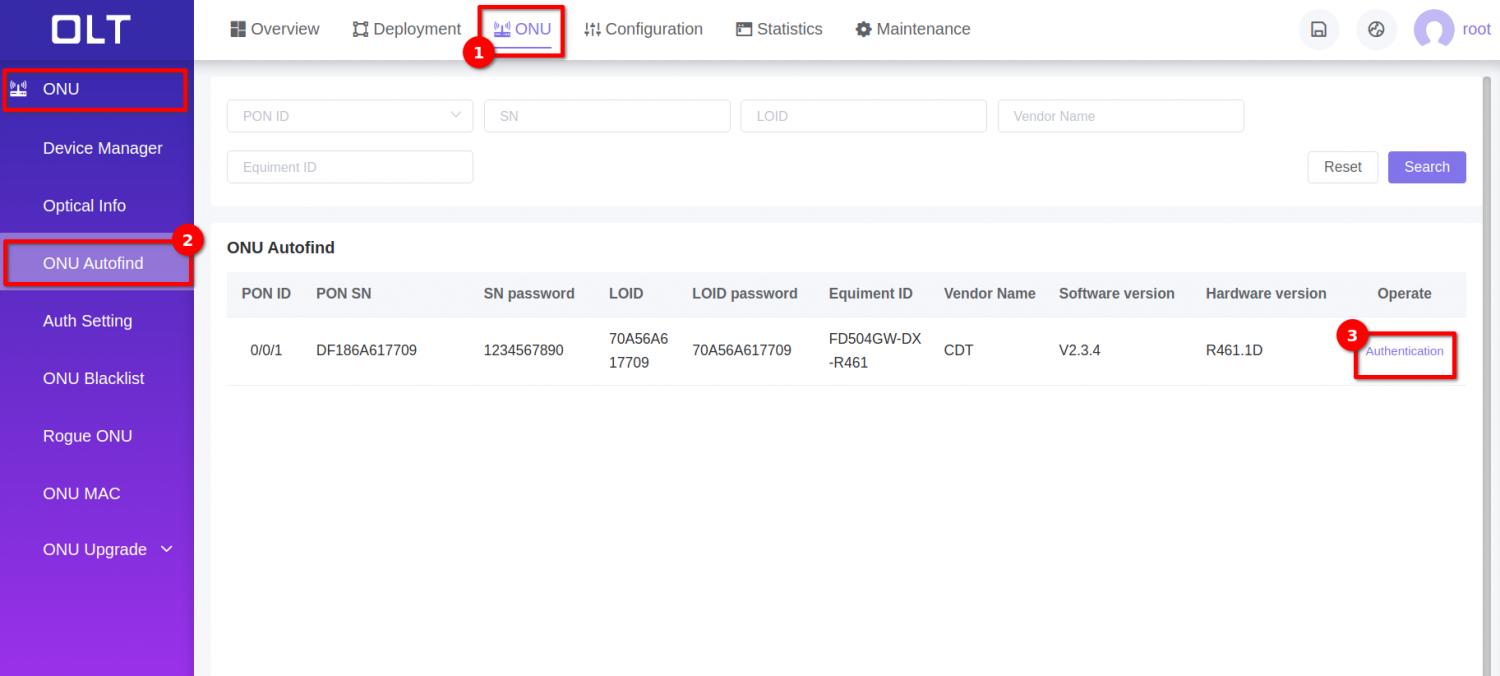

7 Autorizar ONU

Colóquese en:

ONU | ONU Autofind

Archivo adjunto 3593

Archivo adjunto 3594

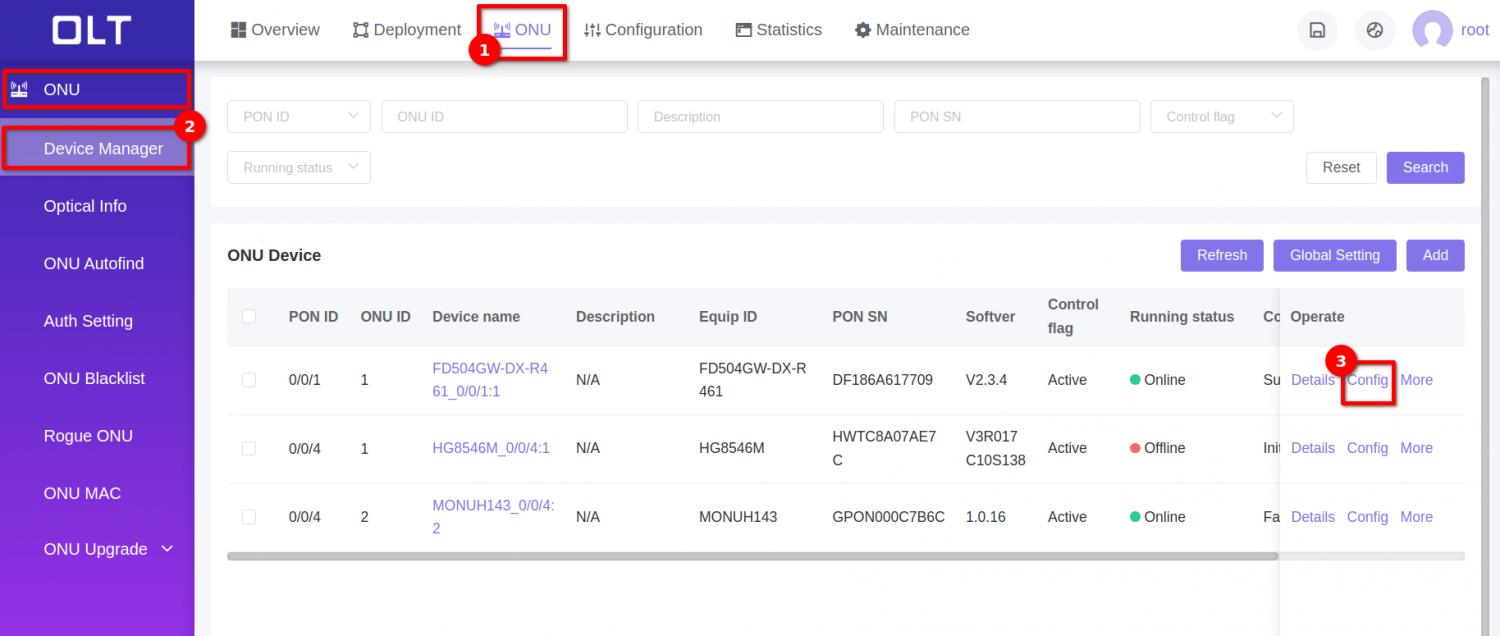

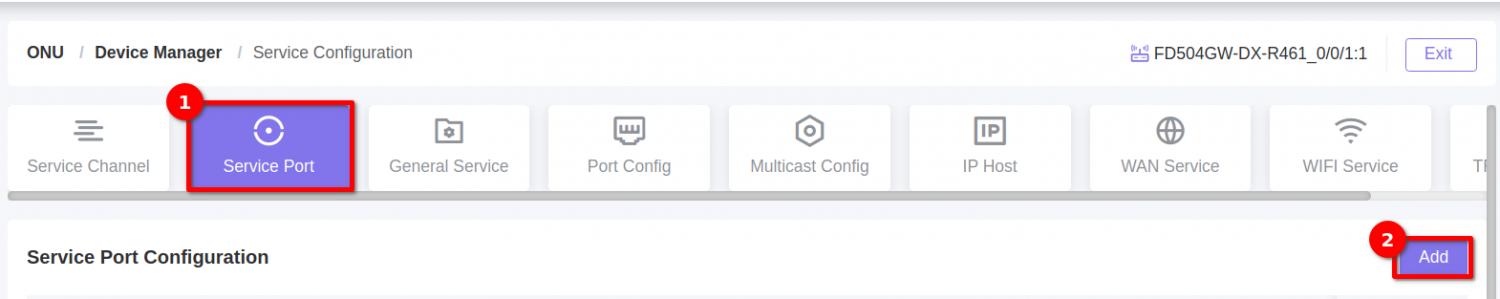

8 Vincular Service Port

Al autorizar debemos vincular el Service Port a la ONU manualmente para eso colóquese en:


ONU | Device Manager

Archivo adjunto 3595

Archivo adjunto 3596

Archivo adjunto 3597
