Configuración Inicial C-DATA v3 utilizando método Auto de Puertos PON

Archivo adjunto 3623

Caracteristicas:

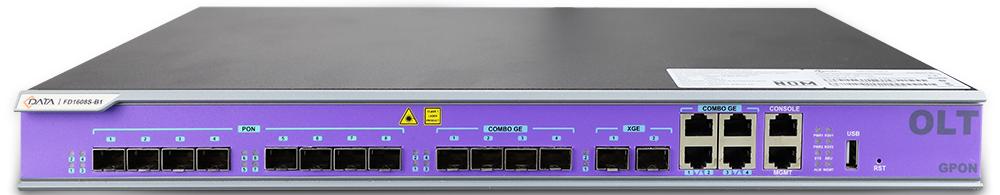

C-DATA OLT, 8-Port GPON
Hardware Version: V1.1
Software Version: V3.2.24_240708

IP Default:
192.168.1.100

User & Password:
User: root
Password: admin

Configuración de OLT

En esta primera parte se explicara todo lo que se necesita configurar para poder empezar a usar nuestra OLT C-Data

1Diagrama de conexión
El siguiente diagrama representa la conexión física a seguir cuando no contamos con fibra óptica para hacer una conexión SFP

Es importante para poder seguir con el siguiente paso

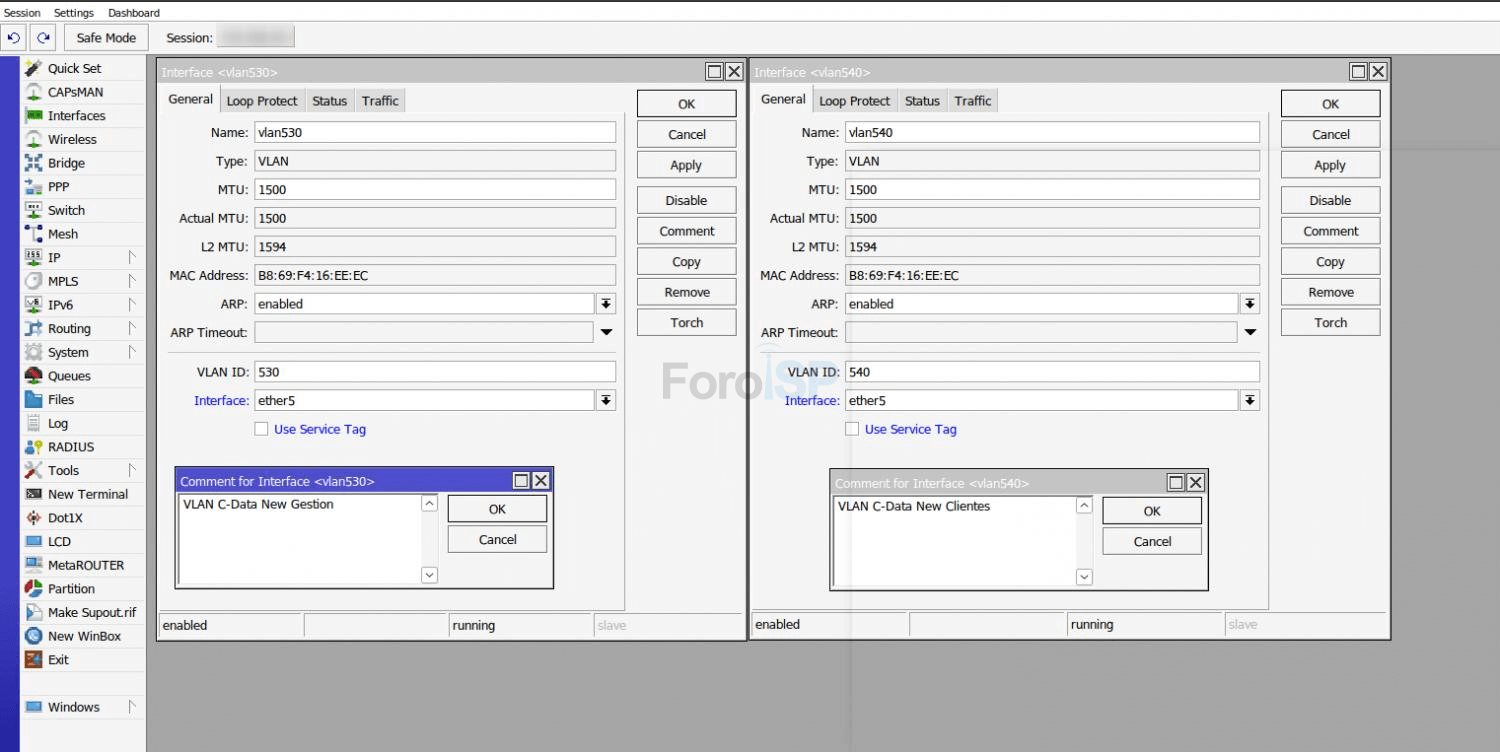

2Creamos las VLAN's en nuestro Router
Archivo adjunto 3624

3Creamos las redes necesarias para conectar nuestra OLT

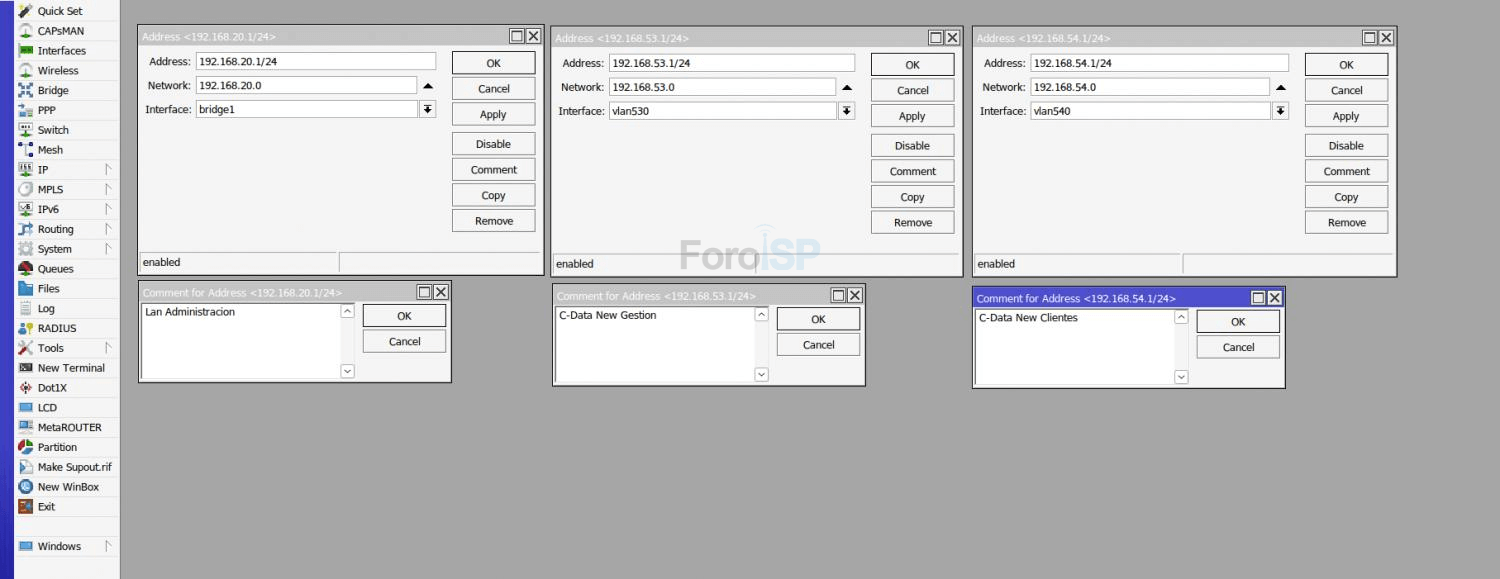

En este paso crearemos las redes de las VLAN's 530 y 540, así como la red default para que nuestro router alcance a nuestra olt.

Archivo adjunto 3625

4Habilitamos Web Server de la OLT

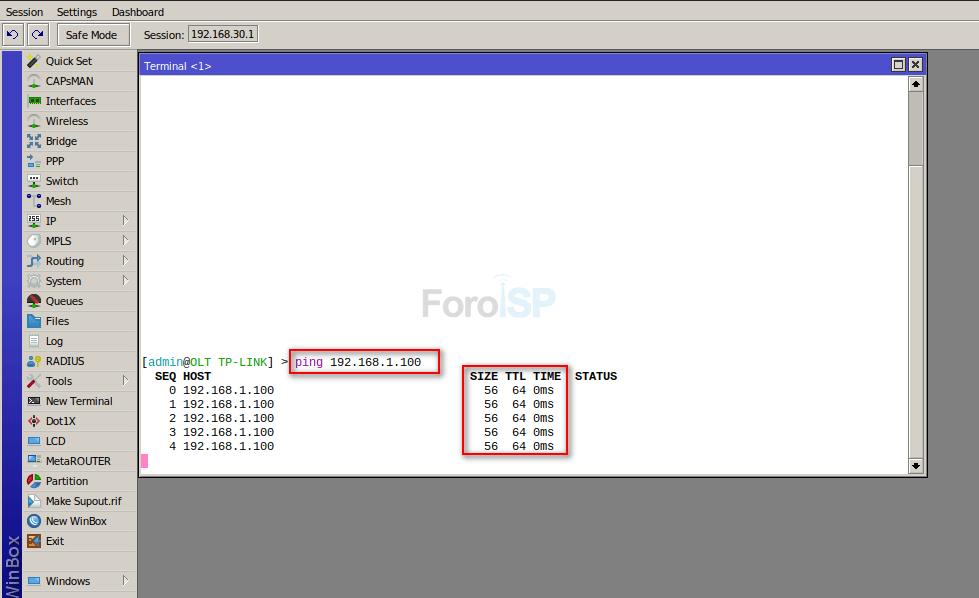

Para esto nos conectaremos a la OLT por medio de telnet desde el Mikrotik, pero primero debemos probar si podemos dar ping a la OLT desde el Mikrotik, para esto debemos recordar que la ip default es 192.168.1.100

Archivo adjunto 3626
ping 192.168.1.100

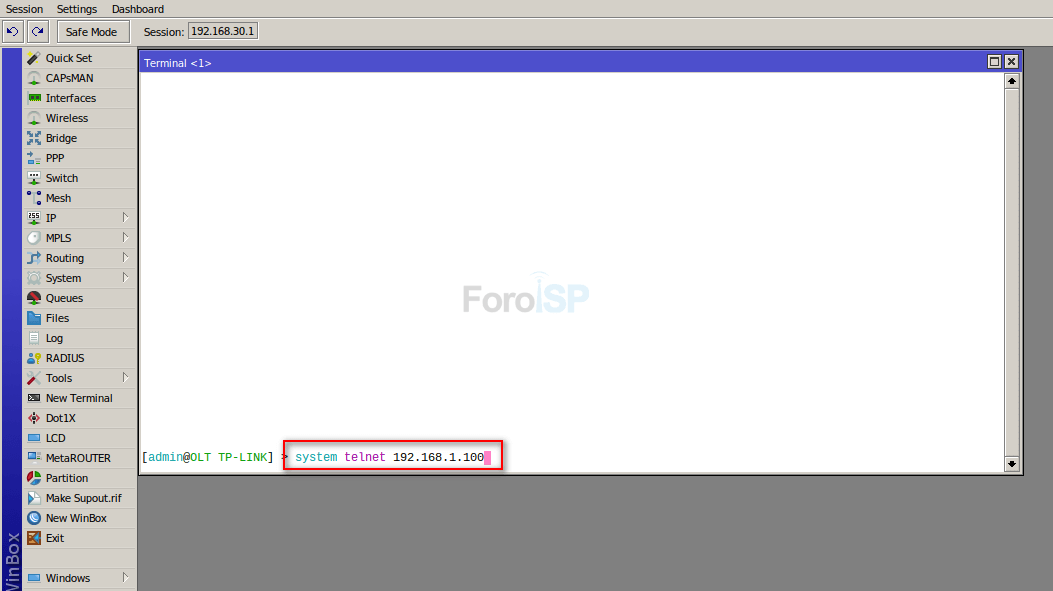

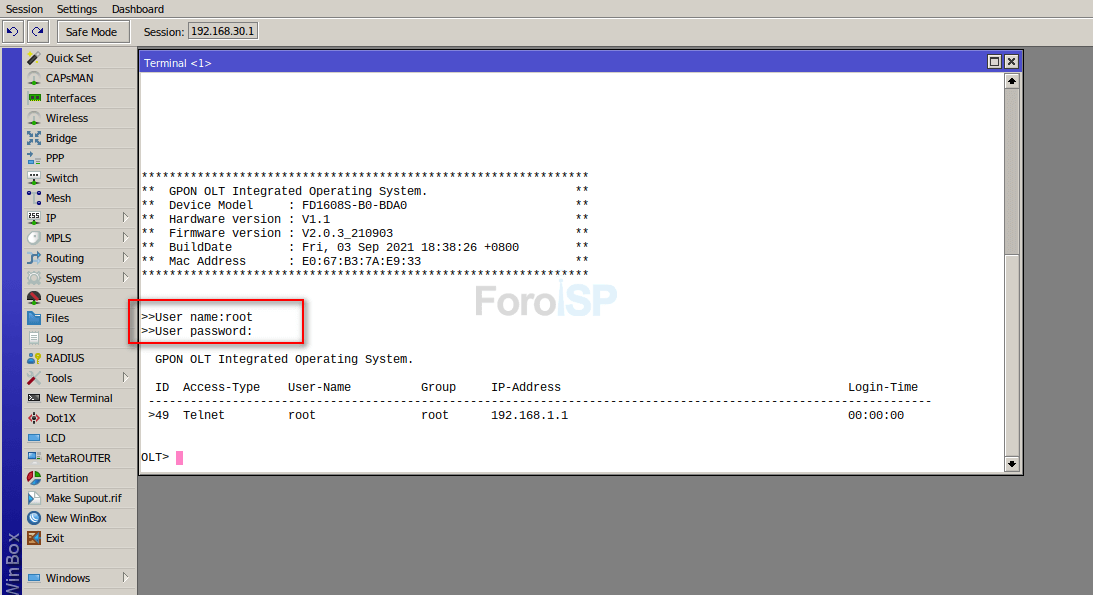

Una vez que nos haya dado ping, debemos entrar por telnet, para esto recordar los accesos default de la OLT
system telnet 192.168.1.100
Archivo adjunto 3630

Archivo adjunto 3631

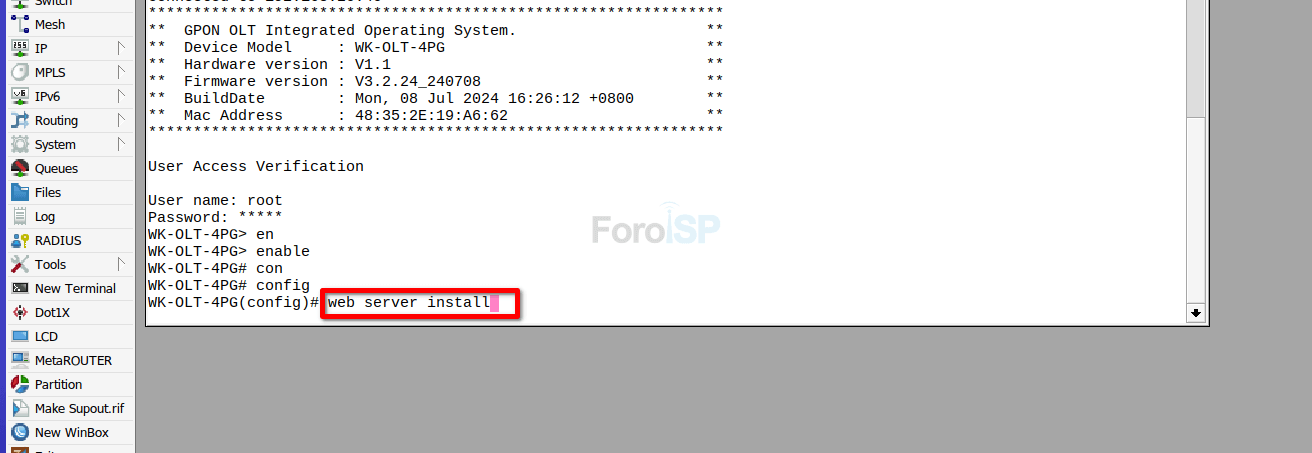

Habilitamos el web server, con los siguientes comandos
OLT> enable

OLT# config

OLT(config)# web server enable
Archivo adjunto 3632

5Cambiar IP Default de la OLT

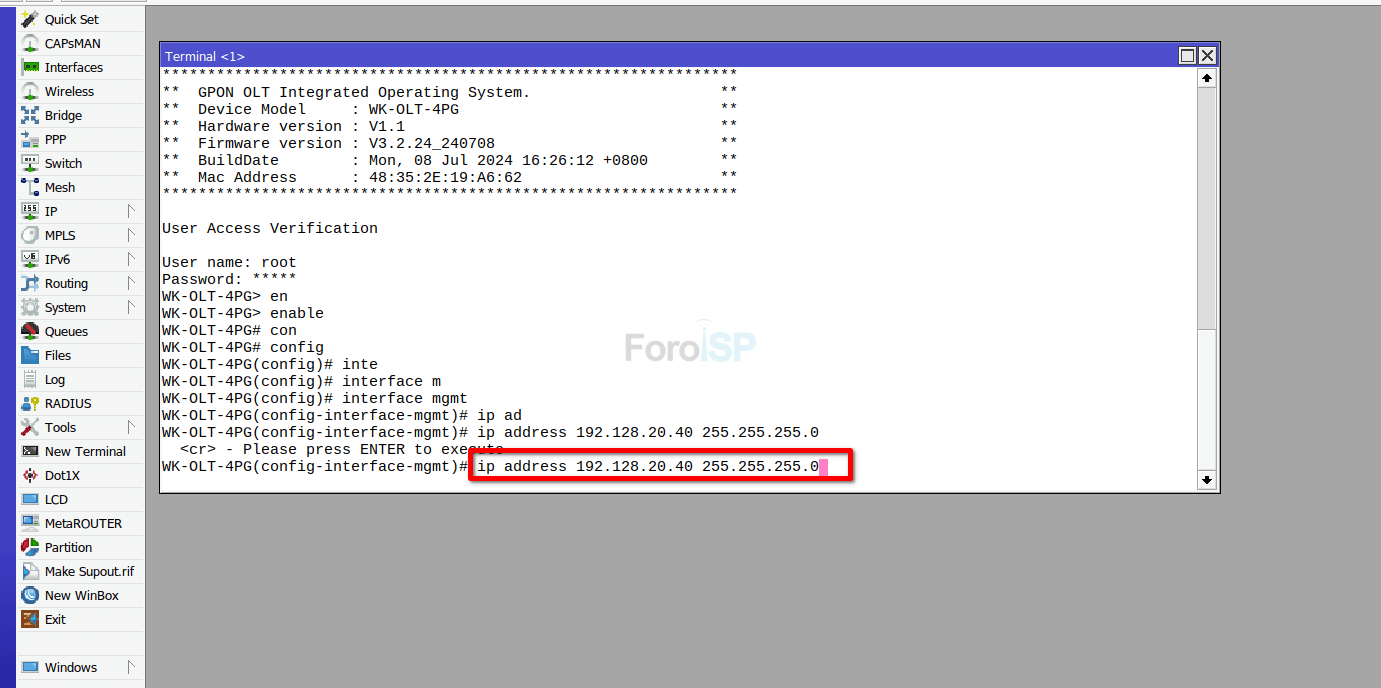

En este paso cambiaremos la IP Default de la OLT, por una de nuestra LAN de Administración, la cual para este ejemplo debe ser del rango 192.168.20.1/24, para este caso caso le pondremos la IP 192.168.20.40, podemos usar los siguientes comandos para hacer dicha modificación.

Debemos iniciar sesion por telnet
OLT> enable

OLT# config

OLT(config)# interface mgmt

OLT(config-interface-mgmt)# ip address 192.168.20.40 255.255.255.0
Archivo adjunto 3633

6Dar salida de Internet a la OLT

Para este paso lo que haremos es usar la VLAN de Gestión para asignarle un ip a nuestra OLT y crear una ruta. Debemos conectarnos a la OLT por telnet.

Probar salida a internet, damos ping a 8.8.8.8 desde la OLT
