Como crear Service Profile OLT C-DATA v3

Los Service Profiles (perfil de servicio) se utilizan para configurar los parámetros relacionados con los servicios y asociación de VLANS (transparent, trunk, tag...) a los puertos Ethernet, WIFI, VEIP de nuestra ONU. Al igual que proporciona la configuración del servicio para la ONU que se gestiona mediante la interfaz de control y gestión de terminales de red óptica (OMCI).

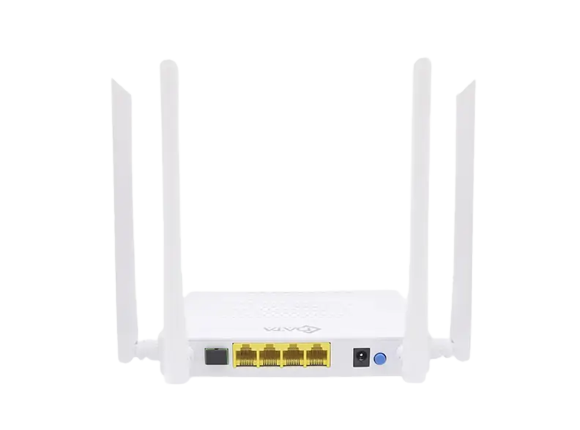

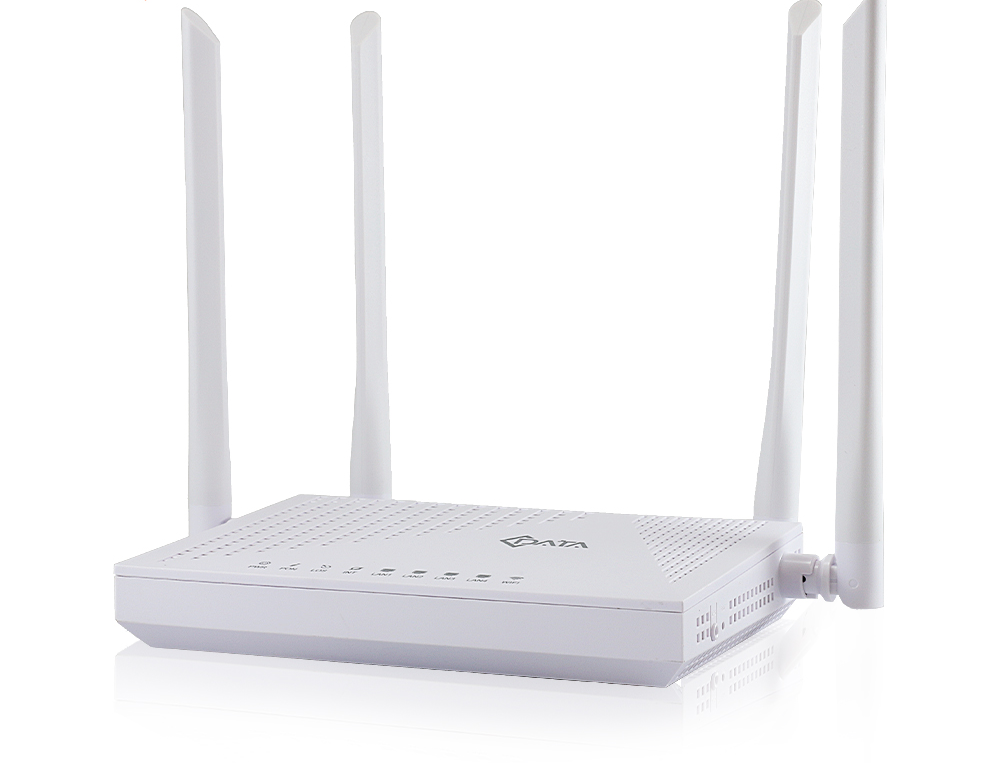

Con el fin de determinar cuantos puertos configuraremos debemos averiguar, de que tipo y si es necesario que modelo es, en este caso usaremos un equipo:

• Marca: C-DATA
• Modelo: FD504GW-DX-R461

Especificaciones:

• 4 Puertos GIGABIT Ethernet

Archivo adjunto 3613
Archivo adjunto 3614

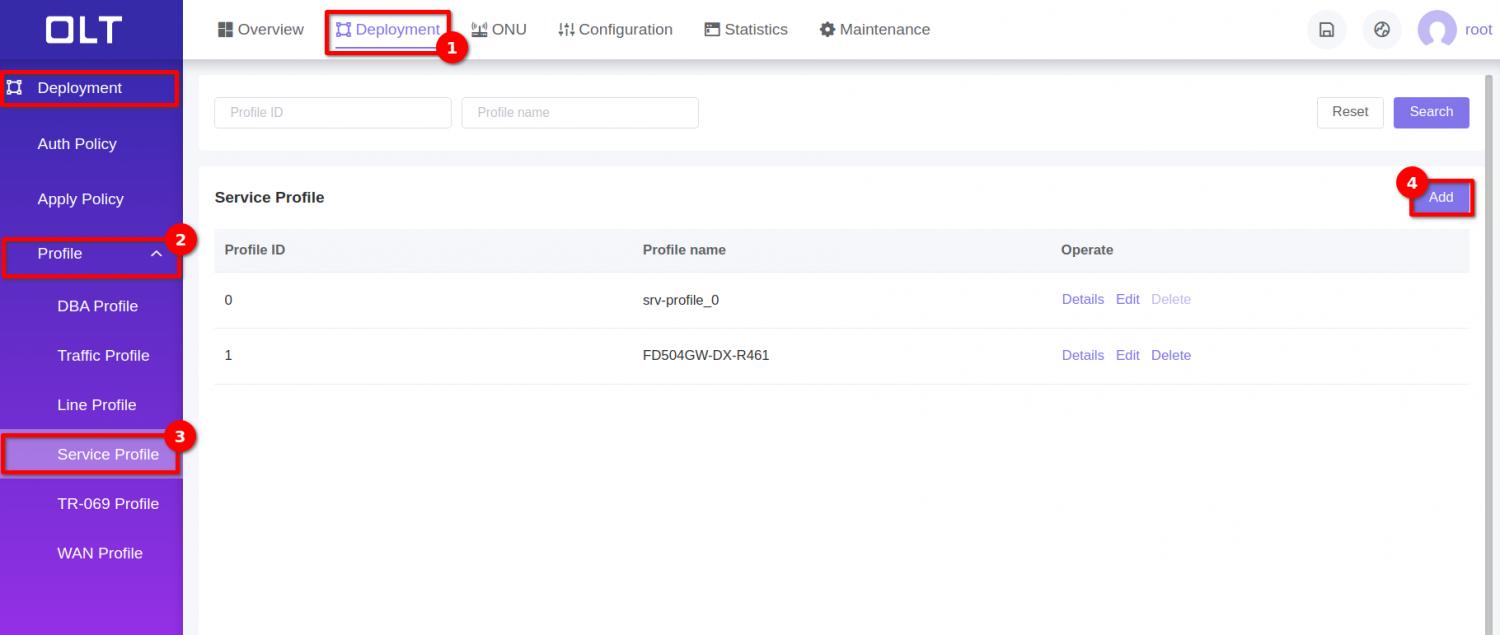

1 Antes de autorizar alguna ONU debemos crear nuestro Service Profile, colóquese en:

Deployment | Profile | Service Profile

Archivo adjunto 3615

Archivo adjunto 3616

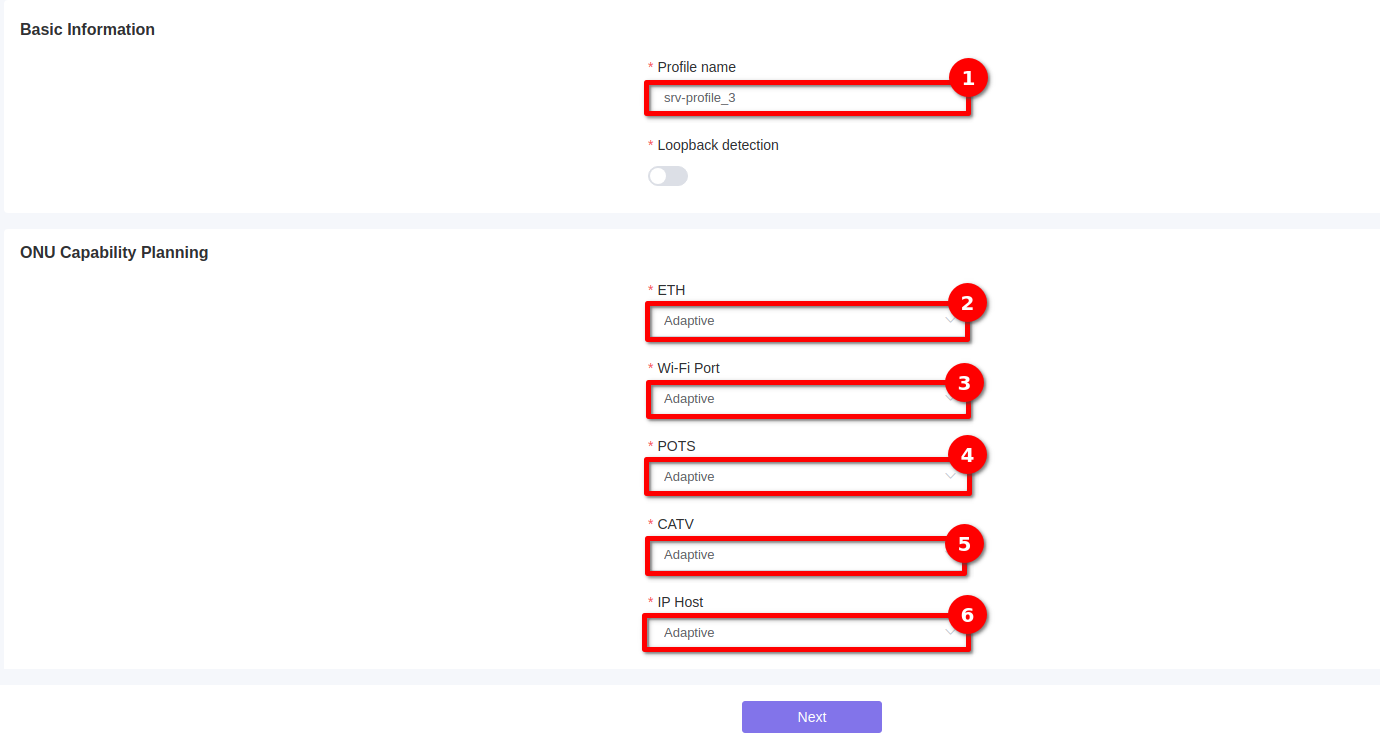

Siguiendo las características del equipo a usar la información del formulario es:

• Profile Name: Puede usar cualquier nombre de su preferencia
• Eth Number: Adaptive
• Catv Number: Adaptive
• POTS Number: Adaptive

Nota

La opción Adapt es utilizada para que la OLT detecte automáticamente la cantidad de puertos que tiene el equipo conectado

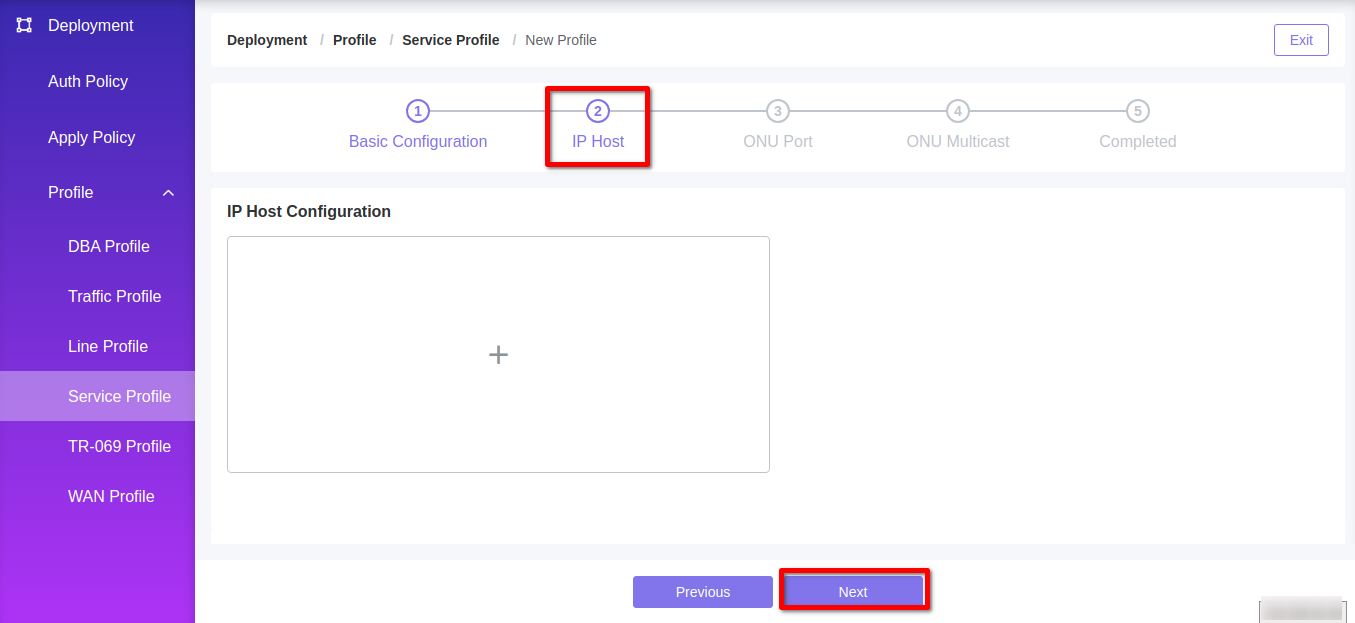

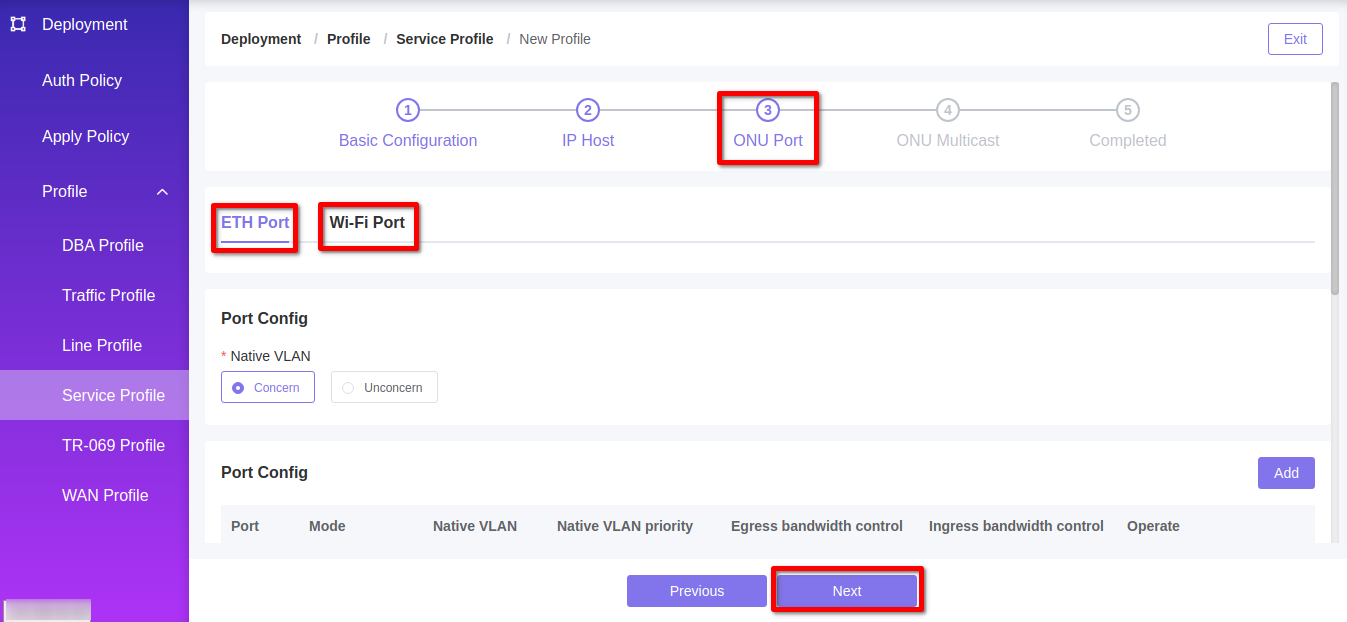

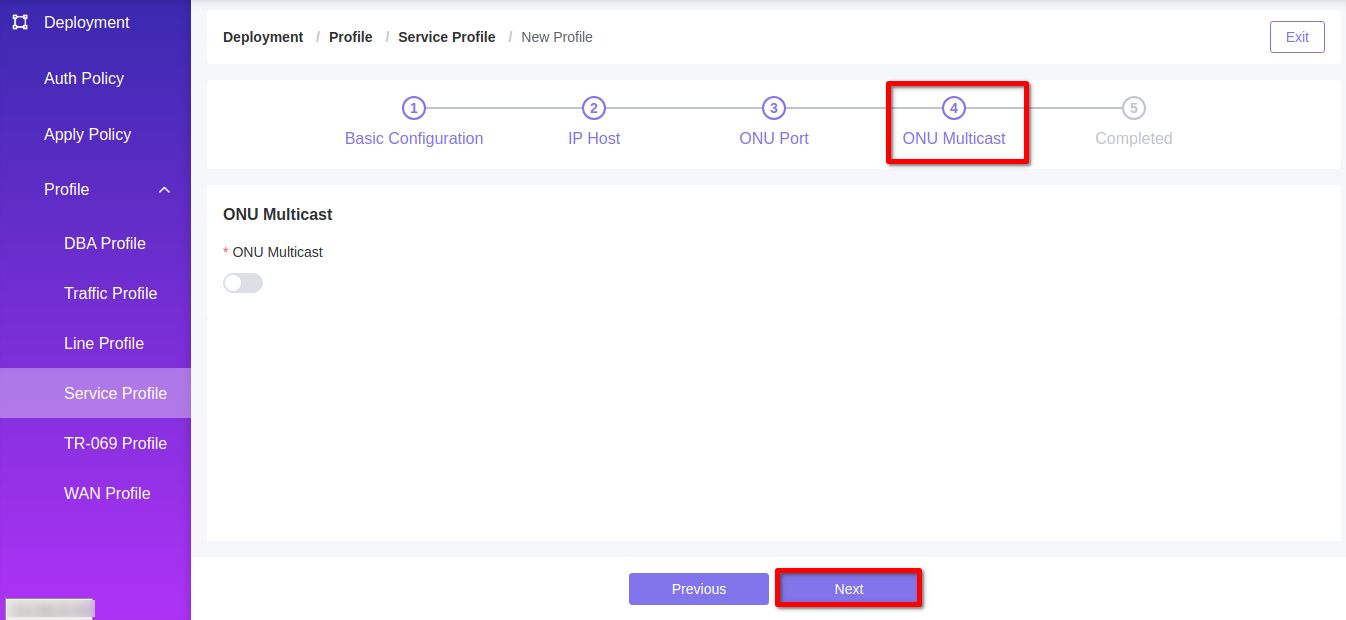

2 Agregar configuraciones opcionales extras

Archivo adjunto 3617

Archivo adjunto 3618

Archivo adjunto 3619
