Sesion BGP ipv4 con carrier, entregando IP publicas a cliente comercial y clientes re

Sesión BGP ipv4 con carrier, entregando IP publicas a cliente comercial y clientes residenciales

Este es la unión de los siguientes Manuales :

Sesión BGP ipv4 con ruta por defecto y NAT clientes residenciales
Sesion BGP ipv4 con carrier, entregando IP publicas a cliente comercial

BGP Es un protocolo de enrutamiento utilizado para intercambiar información de enrutamiento entre diferentes sistemas autónomos (AS) en Internet. Un sistema autónomo es un conjunto de redes y routers bajo el control de una única entidad administrativa, como un proveedor de servicios de Internet (ISP) o una organización.

Descripción

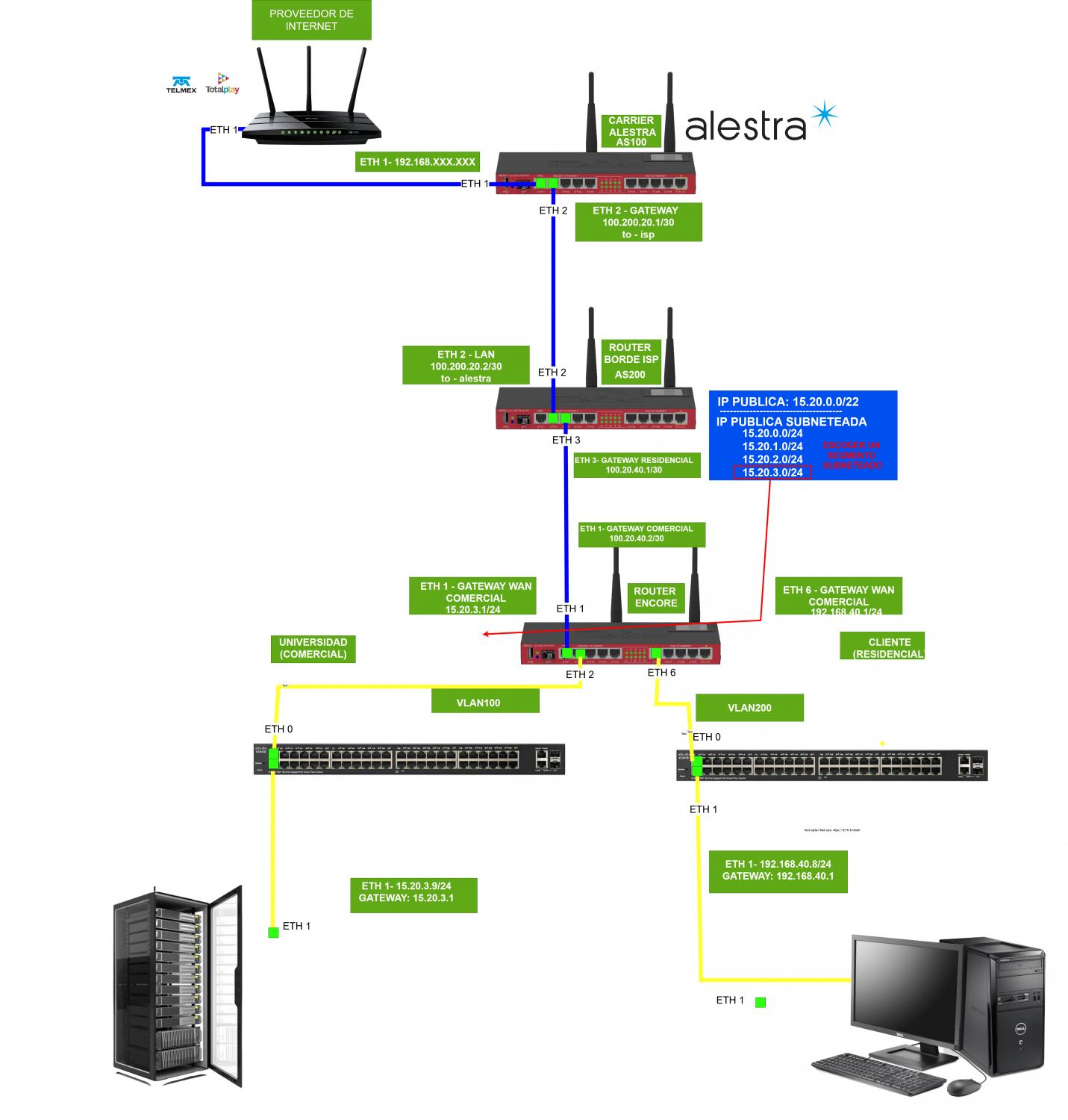

Vamos a crear un laboratorio en EVE-ng de acuerdo a la topología para simular una red con BGP, configurando los ASN en cada RB para que se pueda establecer el pering, En esta ocasión vamos a darle salida de internet por medio de IP publica a un cliente comercial y una IP privada a un cliente residencial

PASO 1 Crear el Laboratorio en EVE-NG

Archivo adjunto 3886

PASO 2 Configuración del ROUTER CARRIER ALESTRA

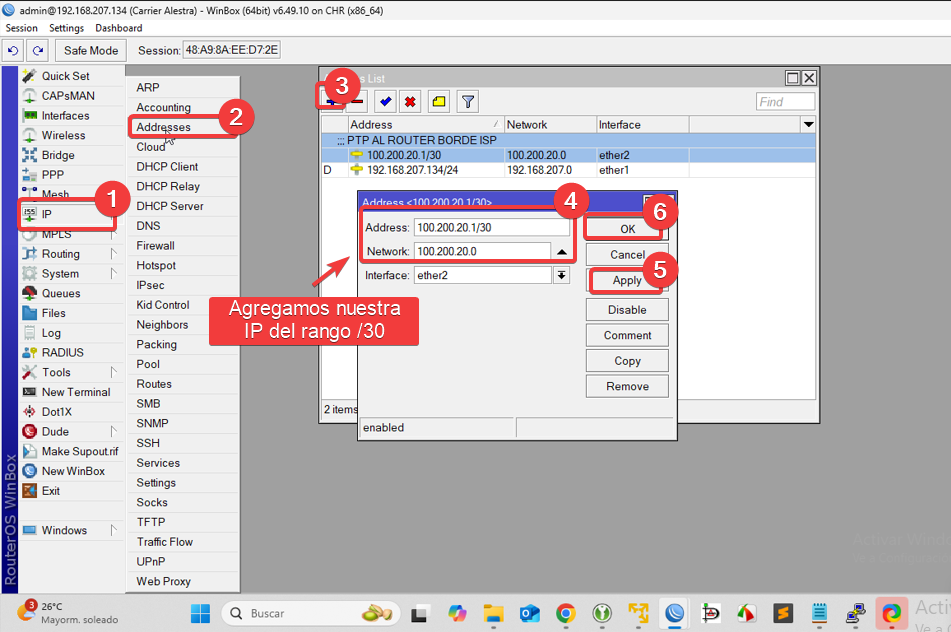

Configure la ip que ira en la interfaz que conectara a ROUTER BORDE ISP en cada una de las interfaces Ethernet de cada router
Como puedes ver en la imagen tenemos La ip por defecto que nos da salida a internet y la IP que nos apoyara a conectarnos con nuestro ROUTER BORDE ISP

Nota

ADVERTENCIA
Se configura el ROUTER CARRIER ALESTRA por fines de la practica, En la vida real nuestro ISP es el encargado de realizar esta configuracion

Por Comandos

/ip address add address=100.200.20.1/30 comment="PTP AL ROUTER BORDE ISP" interface=\ ether2 network=100.200.20.0

Archivo adjunto 3887

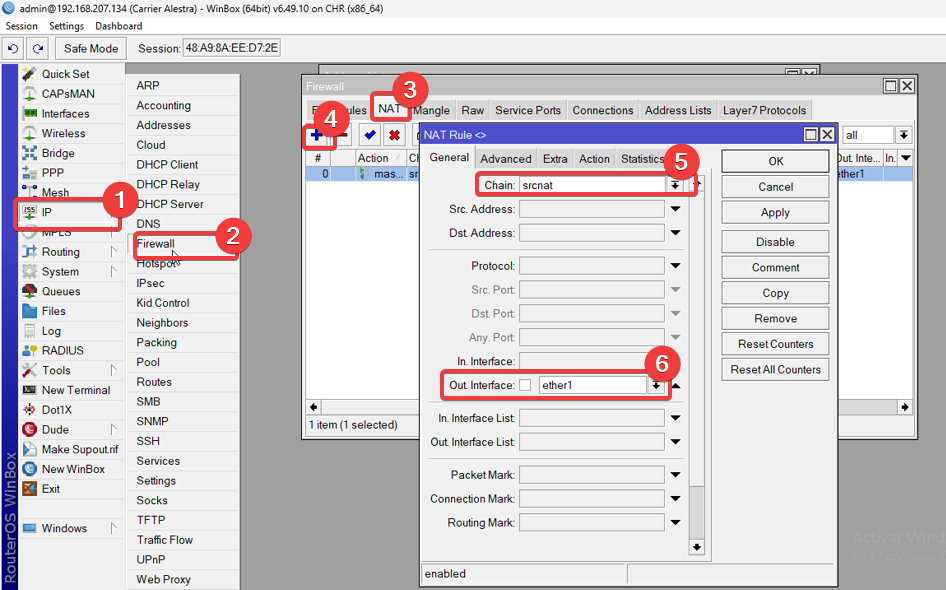

Habilitamos el enmascaramiento en IP/Firewall /NAT, Añadimos la regla,Recordemos que el enmascarmiento es una forma de traducción de direcciones de red (NAT) que realiza traducciones de direcciones IP de muchos a uno

Por comandos

/ip firewall nat add action=masquerade chain=srcnat out-interface=ether1

Por interfaz

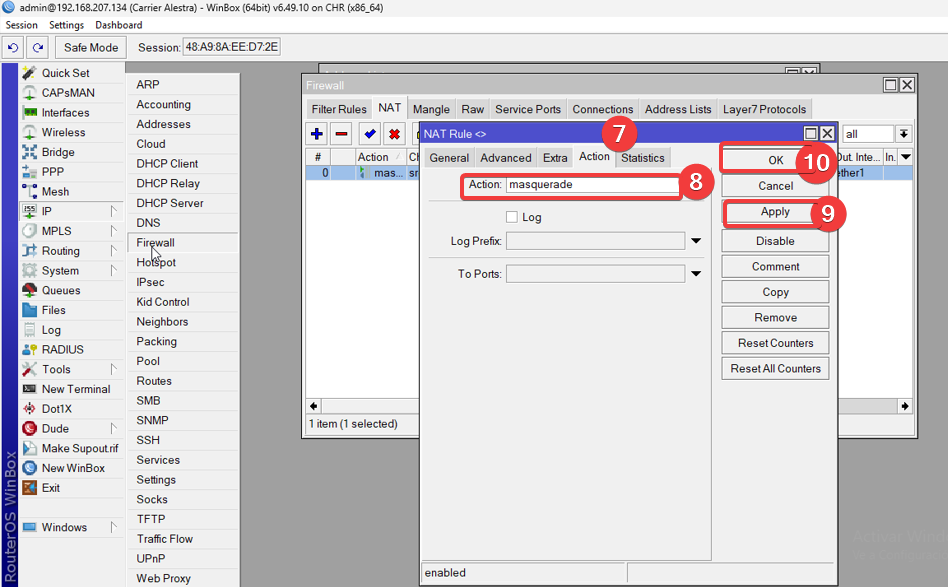

Archivo adjunto 3888Nos dirigimos en Accion/masquerade, damos clic ok y apply
Archivo adjunto 3889PASO2.1 Configuración básica de BGP ROUTER CARRIER ALESTRA

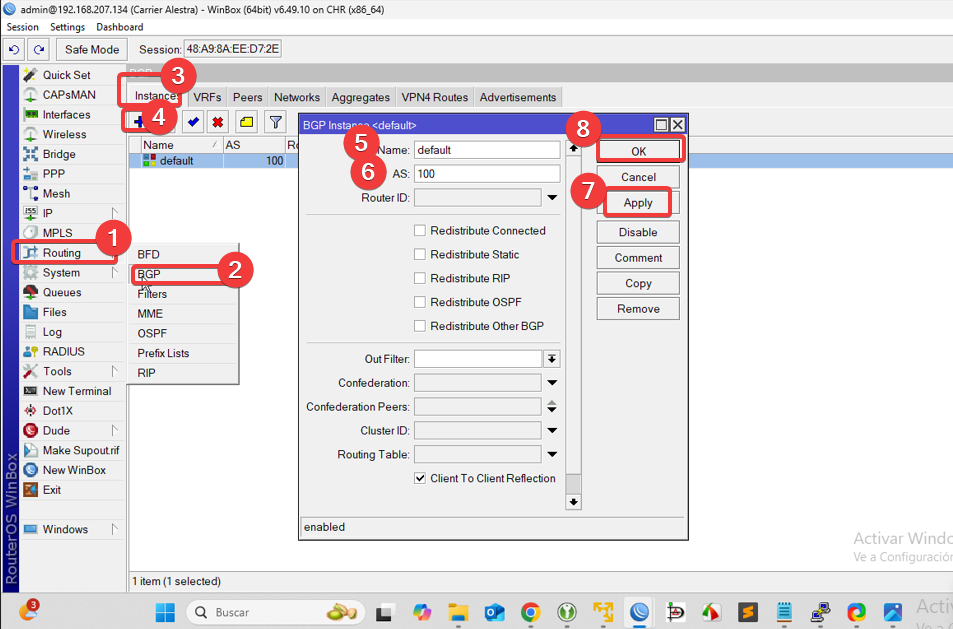

Configuracion de nuestra Instancia en ROUTER CARRIER ALESTRA
Router Carrie Alestra (AS 100):

Interfaz de red: 100.200.20.1/30

AS: 100

Vecino BGP: 100.200.20.2/30

AS Vecino 200

Con los siguientes datos nos dirigimos a nuestro ROUTER CARRIER ALESTRA en el apartado, routing/BGP /Instances y modificamos los siguientes parámetros.Agregamos nuestro AS damos clic en apply y ok.

Nota

Recuerda esta configuración es en Microtik v6

Por comando
/routing bgp instance

set default as=100
Archivo adjunto 3890
Configuracion de nuestro Peer en ROUTER CARRIER ALESTRA

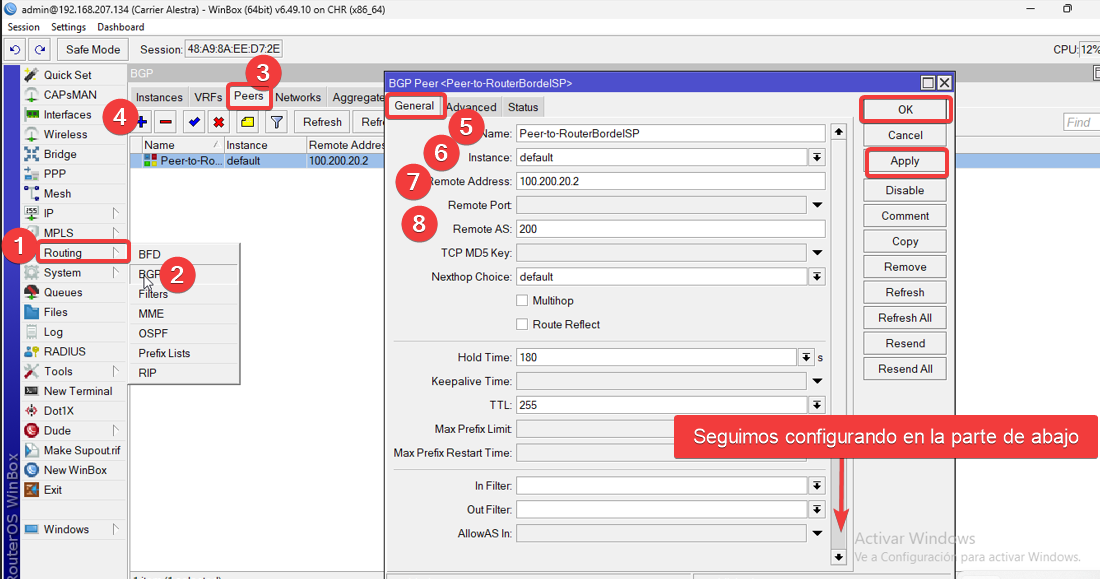

Nos dirigimos en la Pestaña Peers ,Donde configuraremos los parametros de nuestro vecino
Name=El nombre que quieras agregar en mi caso Peer-to-RouterBordeISP
Instance=es la configuracion BGP que previamente configuramos
Remote address=Agregamos la IP con la que haremos Peering
Remote AS =Agregamos el AS de nuestro peer

Por comando

/routing bgp peer add default-originate=always name=Peer-to-RouterBordeISP remote-address=\ 100.200.20.2 remote-as=200 remove-private-as=yes

Por interfaz
Archivo adjunto 3891

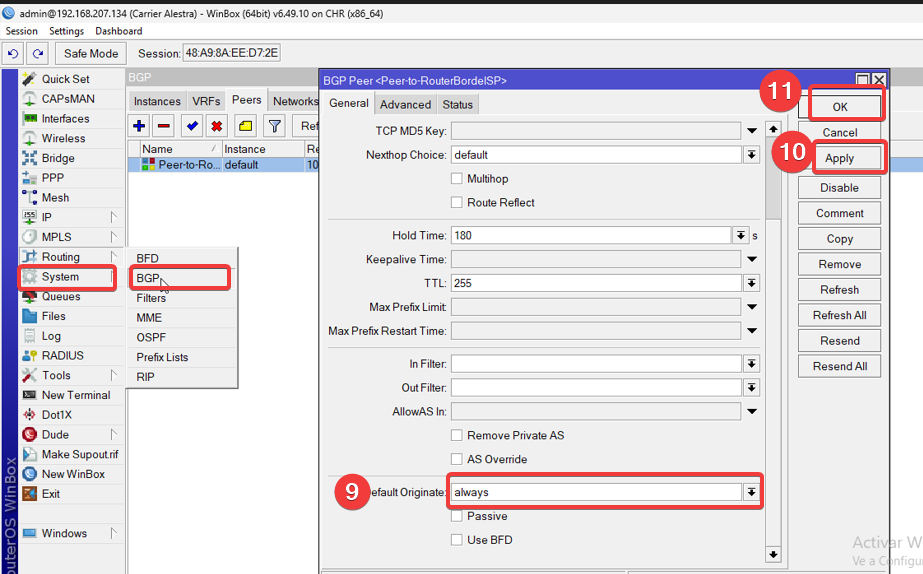

Habilitamos en default originate el always , este paso es nesesario para distribuir la ruta por defecto al ROUTER BORDE ISP
Archivo adjunto 3892

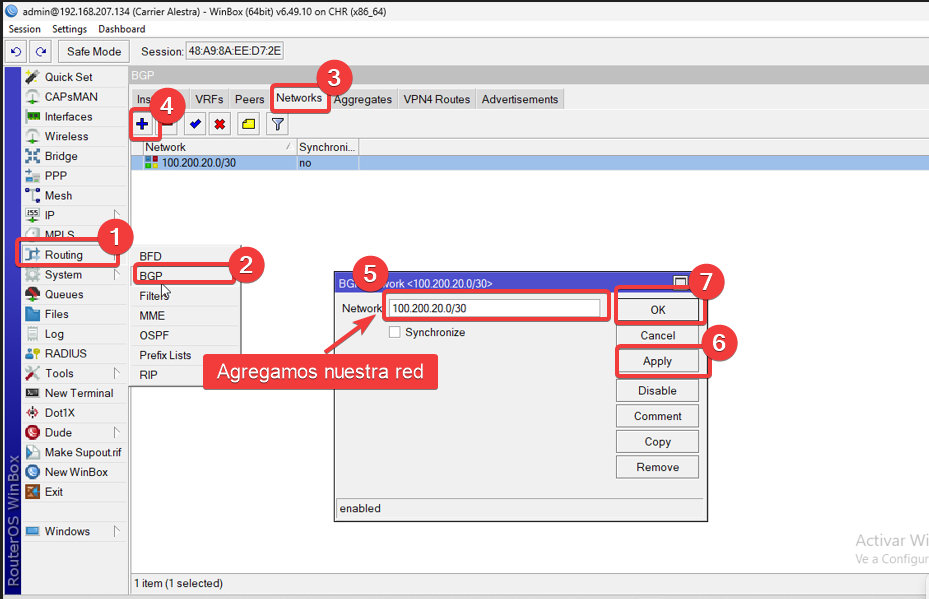

Configuracion de Networks en ROUTER CARRIER ALESTRA

Anunciar redes en BGP es una de las tareas más importantes cuando configuramos este protocolo de enrutamiento. El proceso de anunciar redes implica informar a los vecinos BGP qué redes están disponibles a través de un router, En nuestro caso agregamos nuestra red 100.200.20.0/30 en la pestaña Networks

El mecanismo de sincronizacion puede ser desactivado si
-Tu sistema autonomo no provee servicio de transito
-Todos los routers de transito corren BGP
Desabilitar esta funcion al momento de agregar una red permite una conergencia mas rapida

Por comando
/routing bgp network

add network=100.200.20.0/30 synchronize=no
Por interfaz
Archivo adjunto 3893
Nota

Empezamos a configurar el ROUTER BORDE ISP

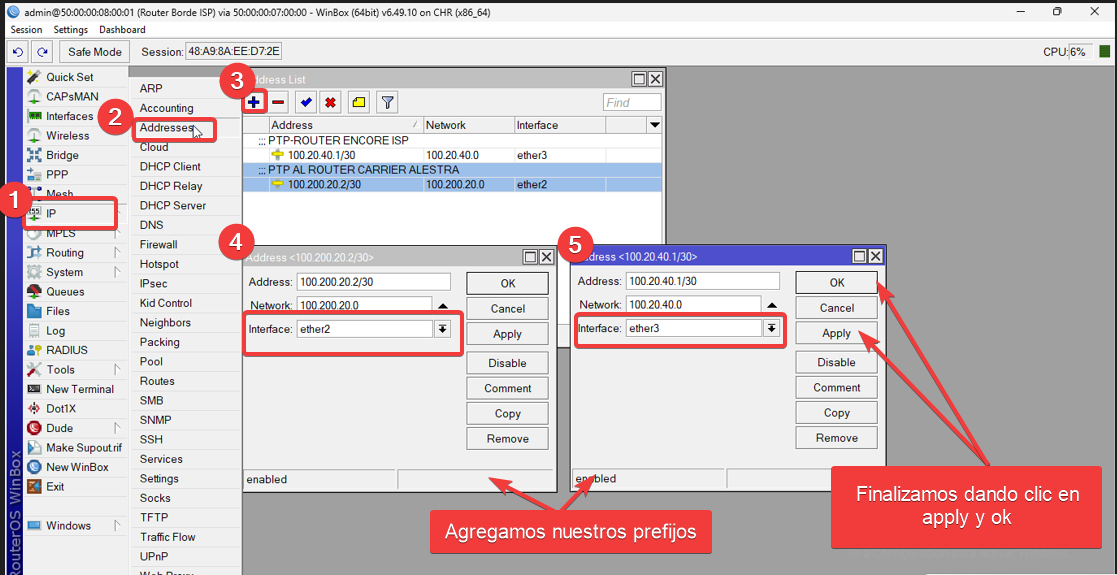

PASO 3 Asignar las IPs del ROUTER BORDE ISP
Configure la ip que ira en la interfaz que conectara a ROUTER ENCORE ISP en cada una de las interfaces Ethernet de cada router
Como puedes ver en la imagen tenemos La ip por defecto que nos da salida a internet hacia el ROUTER CARRIER ALESTRA y la IP que nos apoyara a conectarnos con nuestro ROUTER ENCORE ISP

Por comando
/ip address

add address=100.200.20.2/30 comment="PTP AL ROUTER CARRIER ALESTRA" \

    interface=ether2 network=100.200.20.0

add address=100.20.40.1/30 comment="PTP-ROUTER ENCORE ISP" interface=ether3 \

    network=100.20.40.0
Por interfaz
Archivo adjunto 3894PASO 4 RUTEO

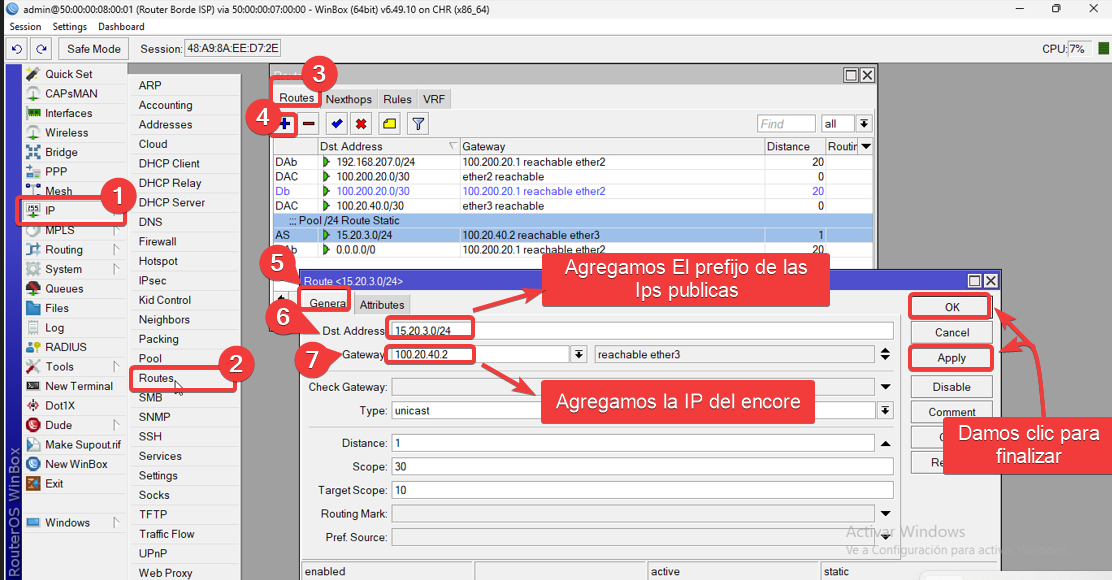

Agregamos la ruta que nos va ayudar a que podamos entregar nuestras IP's publicas a nuestros clientes desde el ROUTER ENCORE ISP
Por comando

/ip route add comment="Pool /24 Route Static" distance=1 dst-address=15.20.3.0/24 \ gateway=100.20.40.2

Por interfaz
Archivo adjunto 3895PASO 5 Anunciamos el prefijo que hara punto a punto con el encore

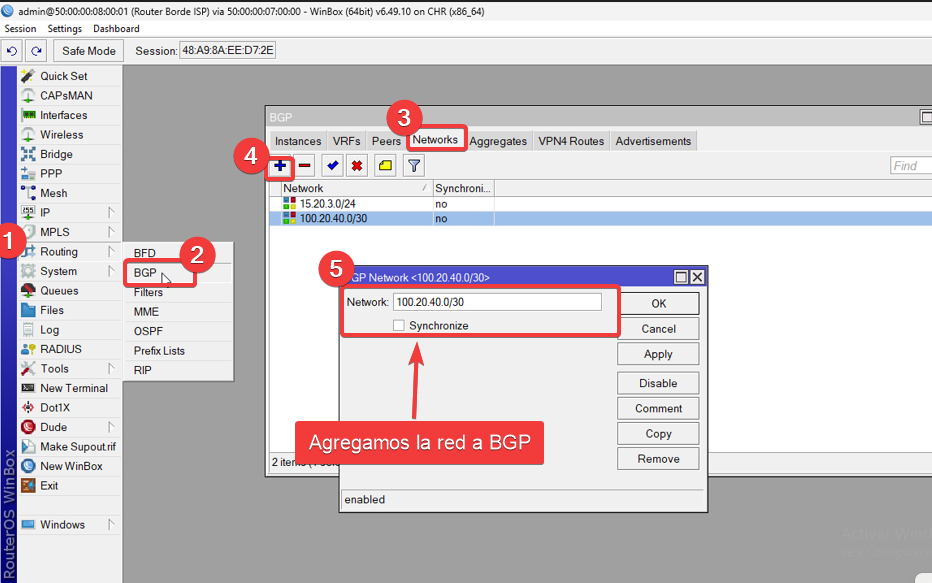

Agregamos las redes que vamos anunciar en el apartado networks Los que vamos a declarar en nuestro router
Por comando

/routing bgp network add network=15.20.3.0/24 synchronize=no add network=100.20.40.0/30 synchronize=no
Archivo adjunto 3896

Nota

Ahora vamos a configurar el ROUTER ENCORE

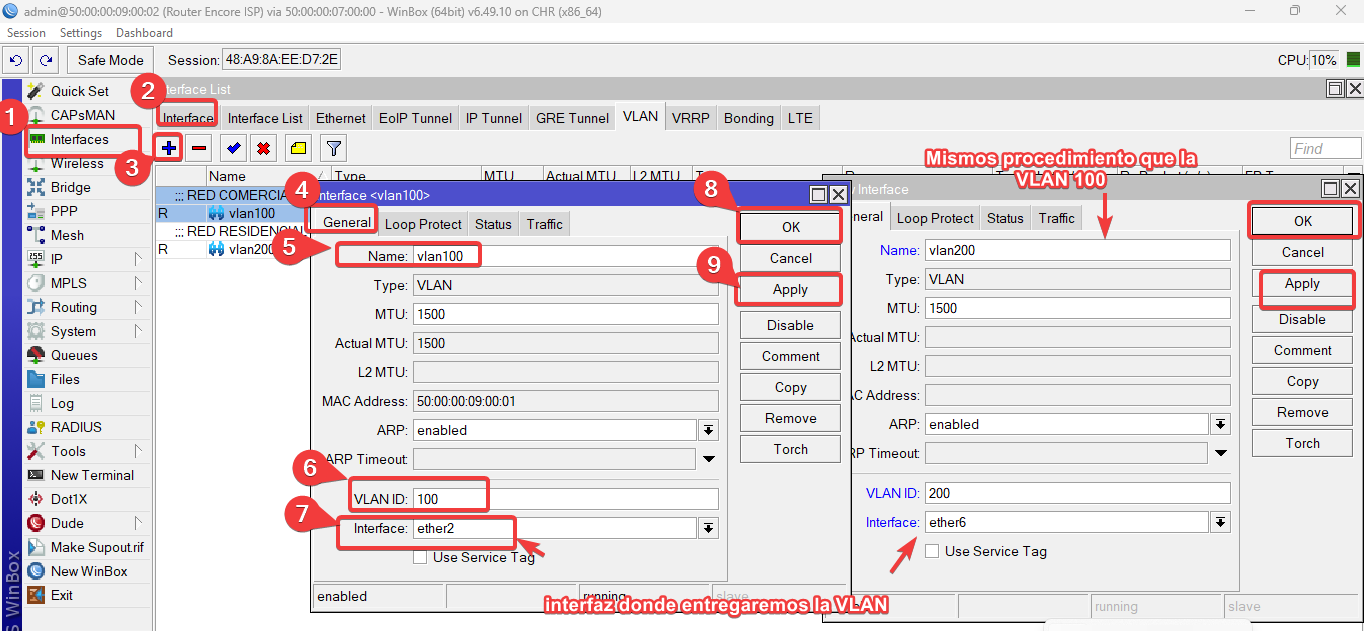

PASO 6 Creacion de la VLAN
En este paso creamos la vlan que nos ayudara entregar las Ips publicas y las IPs privadas,Nos dirigimos a la pestaña interfaces, se abrirá una nueva ventana, esta ventana tiene varias pestañas, seleccionamos la pestaña VLAN. Se muestra la interface de VLAN y nos aparece un símbolo de +, damos clic en este símbolo y se abrirá una ventana nueva donde crearemos nuestras interfaces lógicas Vlans

Archivo adjunto 3897PASO 7Asignar las IPs del ROUTER ENCORE

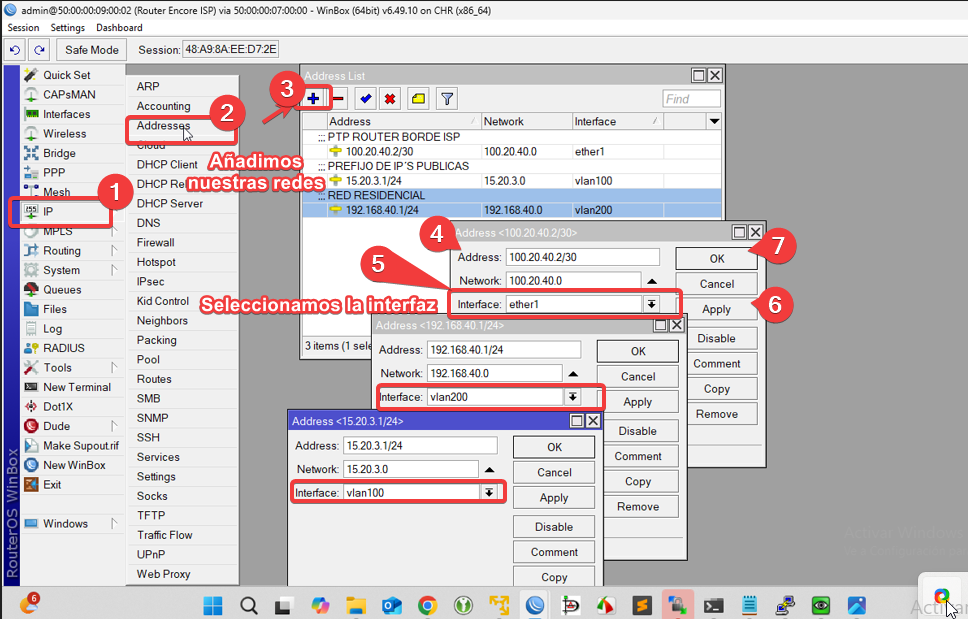

Agregamos las IPs que estaran declaradas en las VLANs y los que haran punto a punto con el ROUTER BORDE ISP
Por comando

/ip address add address=100.20.40.2/30 comment="PTP ROUTER BORDE ISP" interface=ether1 \ network=100.20.40.0 add address=15.20.3.1/24 comment="PREFIJO DE IP\B4S PUBLICAS" interface=\ vlan100 network=15.20.3.0 add address=192.168.40.1/24 comment="RED RESIDENCIAL" interface=vlan200 \ network=192.168.40.0

Por Interfaz
Archivo adjunto 3898PASO8 Agregamos la ruta de internet

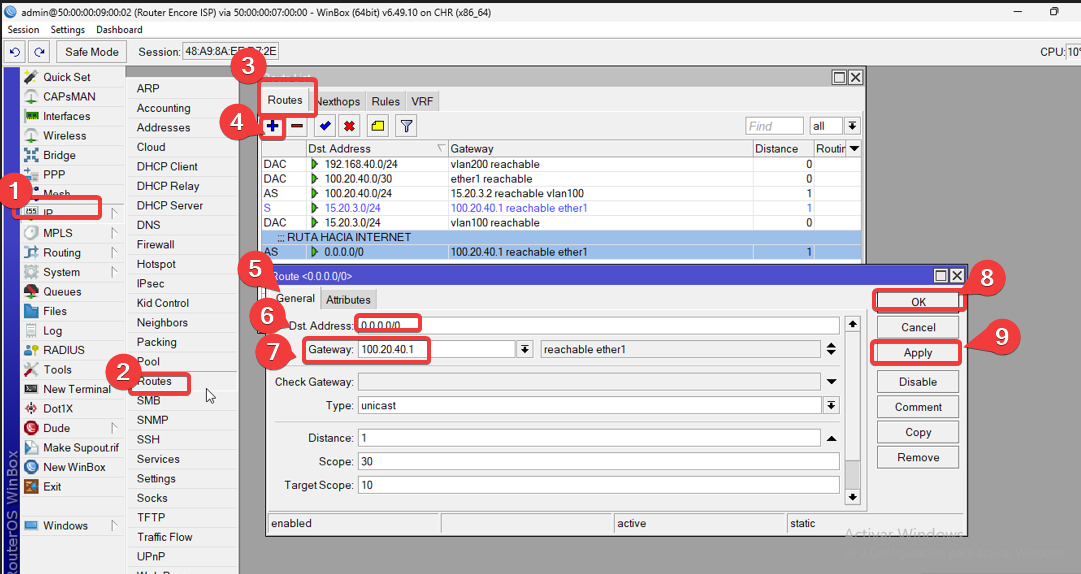

Habilitamos la ruta hacia internet apuntado a la IP de ROUTER BORDE ISP
0.0.0.0/0 Hacia el gateway 100.20.40.1
Por comandos
/ip route

add comment="RUTA INTERNET" distance=1 gateway=100.20.40.1
Por interfaz
Archivo adjunto 3899

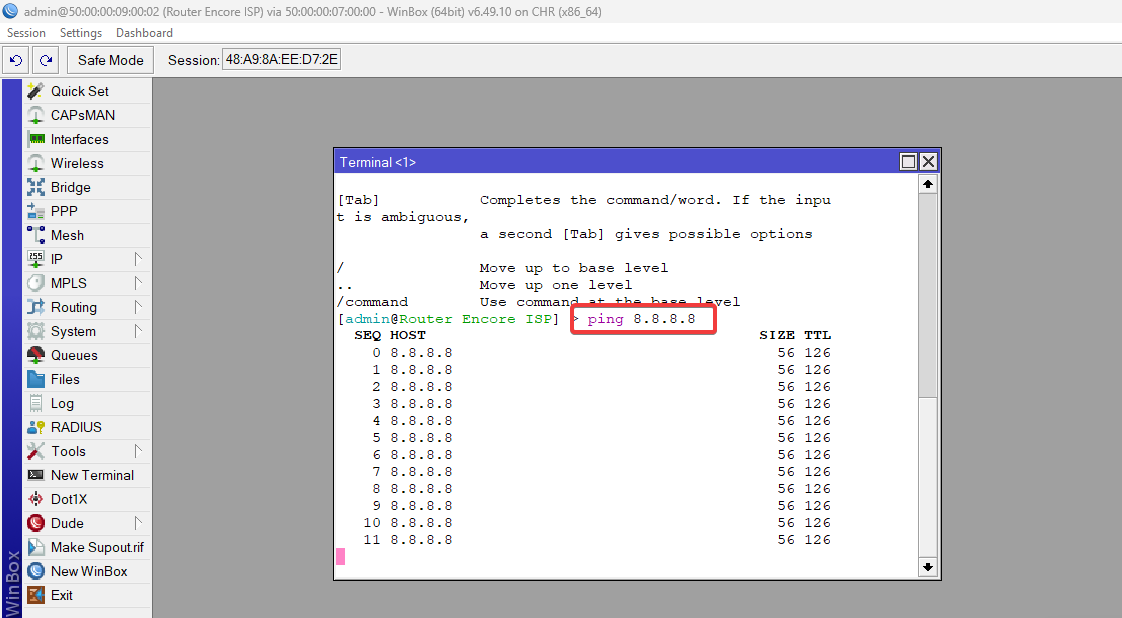

Comprobamos que tengamos internet
Archivo adjunto 3900

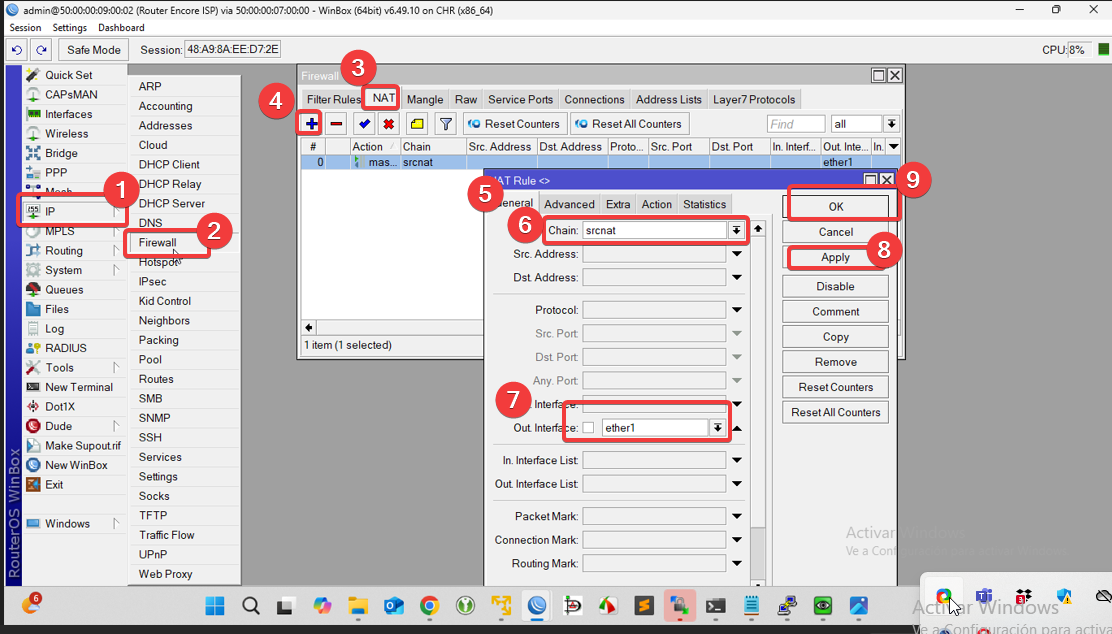

PASO 9 ENMASCARAMIENTO
Habilitamos el enmascaramiento en el Ether 1
Archivo adjunto 3901
Nota

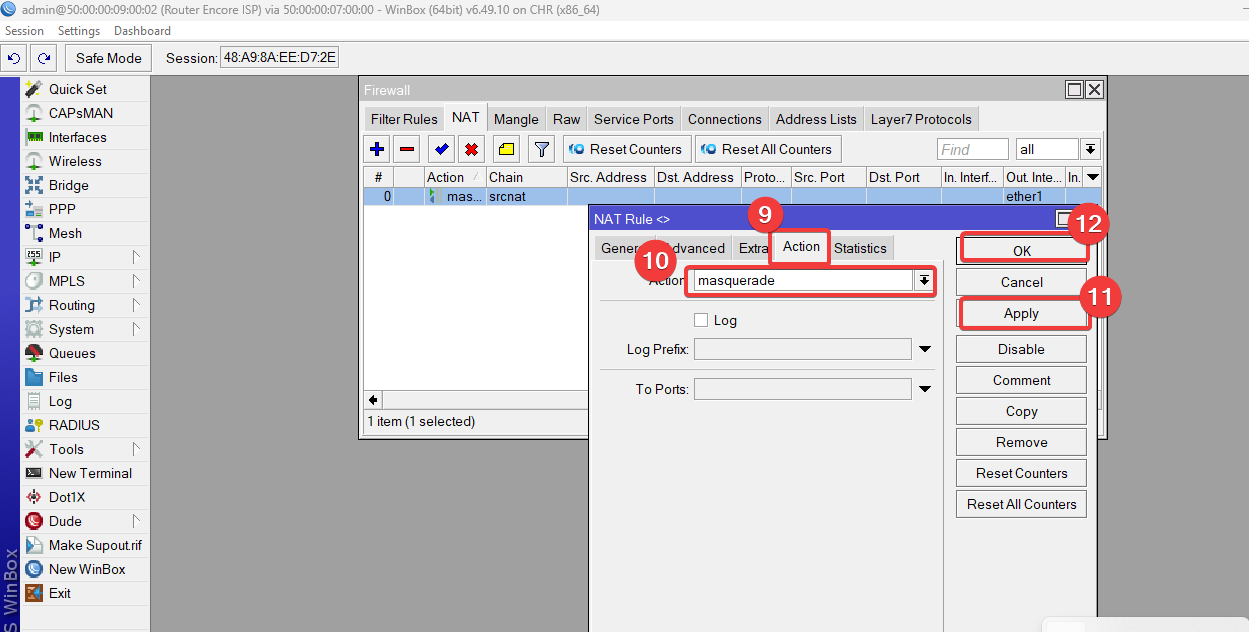

En accion le damos clic a enmascaramiento , este paso es nesesario para nuestros clientes residenciales

Archivo adjunto 3902PASO 10
Configuracion de la vlan 100 en SW1-COMERCIAL
En este switch cisco io level 2 vamos a configurar las siguientes VLAN

Nota

Puedes ocupar la marca del switch de tu preferencia

VLAN ID
Nombre de la VLAN
Puertos

100 VLAN 100 Ethernet 0

Los puertos que serán usados como troncales es el Ethernet 0 y la que sera como acceso sera el puerto Ethernet 1

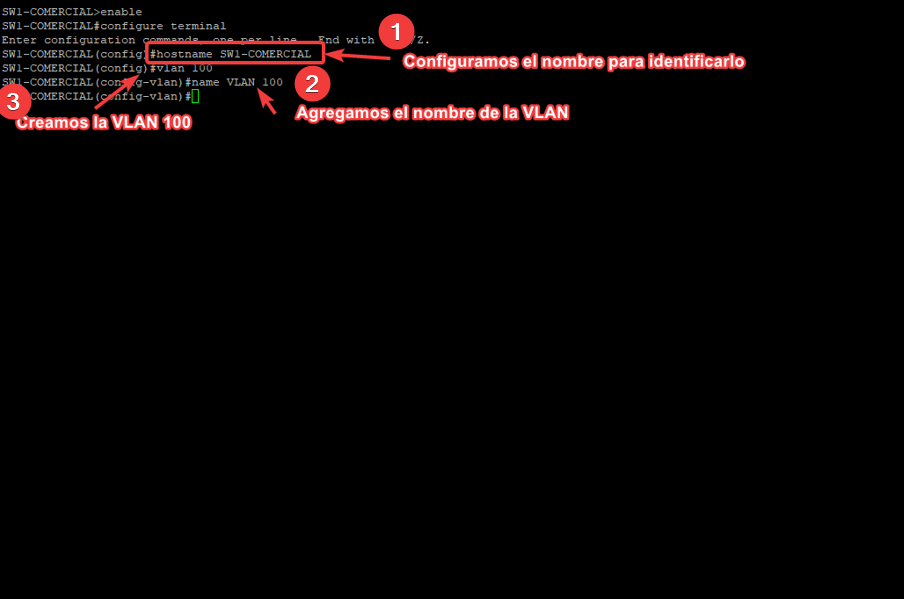

Creamos la vlan
entramos en modo configuracion y agregamos los siguientes comandos
comandos
hostname SW1-COMERCIAL

vlan 100

name VLAN 100
Interfaz Archivo adjunto 3905

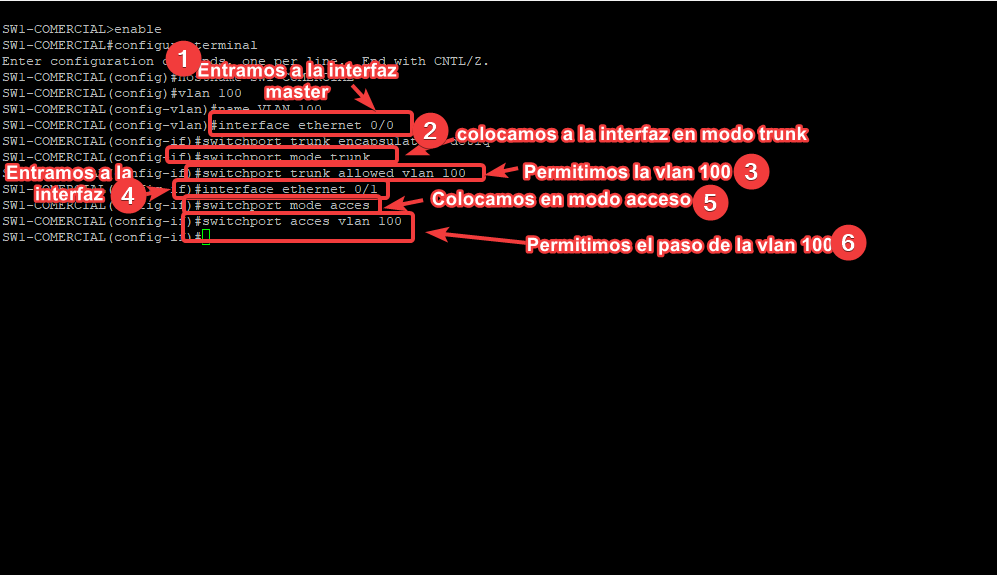

Ya que tenemos creado nuestra Vlan con su ID y Nombre toca asignarlo al puerto del switch, Entramos a la interface del switch, configuramos la interfaz Ethernet 0 que sea modo TRUNK y que permita la vlan,Seguidamente se configura en el Ethernet 1 la interfaz en modo acceso y permitimos su paso
comandos

interface ethernet 0/0 switchport trunk encapsulation dot1q switchport mode trunk switchport trunk allowed vlan 100 interface ethernet 0/1 switchport mode acces switchport acces vlan 100 copy startup-config running-config

InterfazArchivo adjunto 3904

Nota

Recuerda que el switch guarda la informacion en la memoria volatil, tenemos que guardarlo en la memoria NVRAM

Comando
copy startup-config running-config
PASO10.1 Configuracion de la PC CLIENTE COMERCIAL
[NOTA_ADVERTENCIA]En este punto tu PC debe ya estar configurada y deberia tener internet, si no esta configurada seguimos los pasos[/NOTA_ADVERTENCIA]

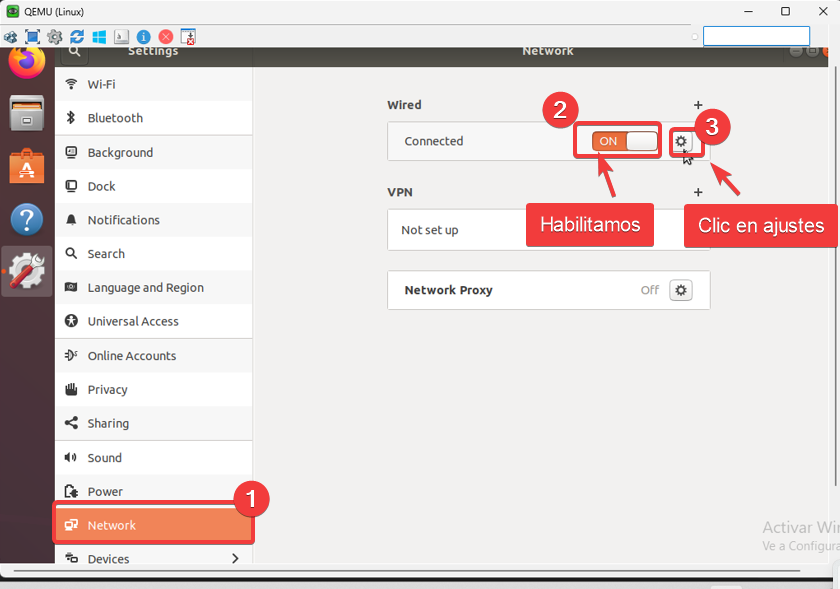

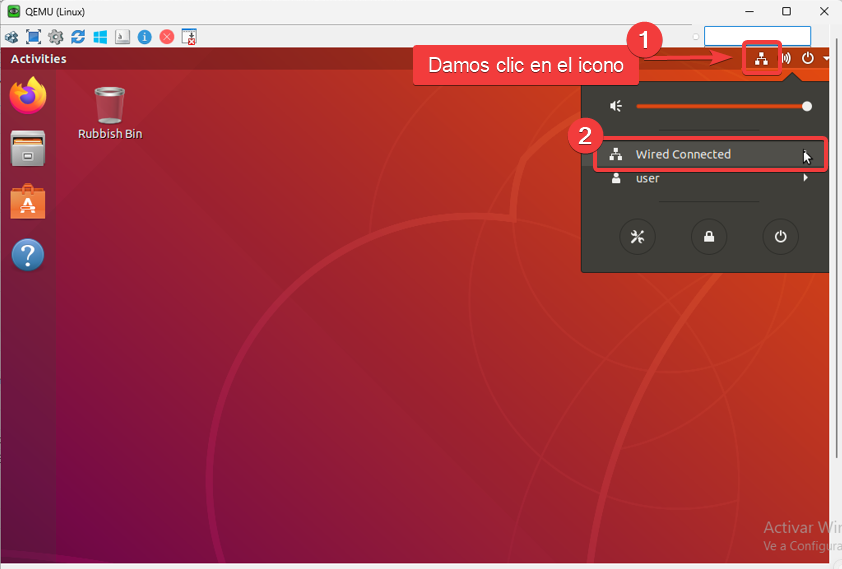

Abrimos nuestra PC CLIENTE COMERCIAL y nos dirigimos en la red Wired connected , asi como se visualiza en la siguiente imagen
Archivo adjunto 3906Habilitamos la red y damos clic en ajustes

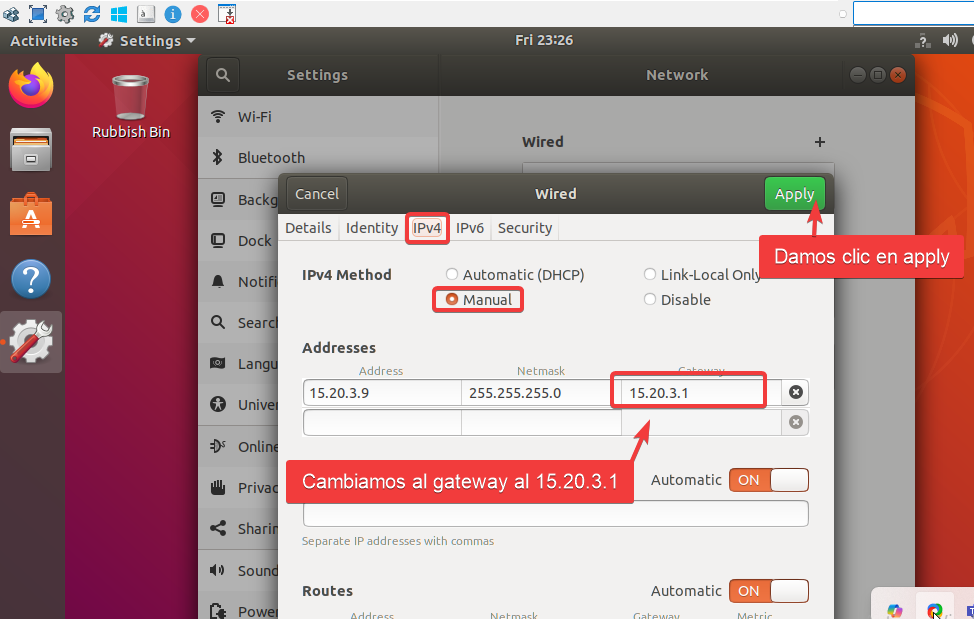

Archivo adjunto 3907Agregamos una ip de la red de segmento que declaramos en Ether 2 de nuestro ROUTER ENCORE ISP

Parametros
IP ADRRESS :15.20.3.9
MASCARA 255.255.255.0
GATEWAY:15.20.3.1
DNS :8.8.8.8

Una vez que ya este declarado damos clic en apply
Archivo adjunto 3909

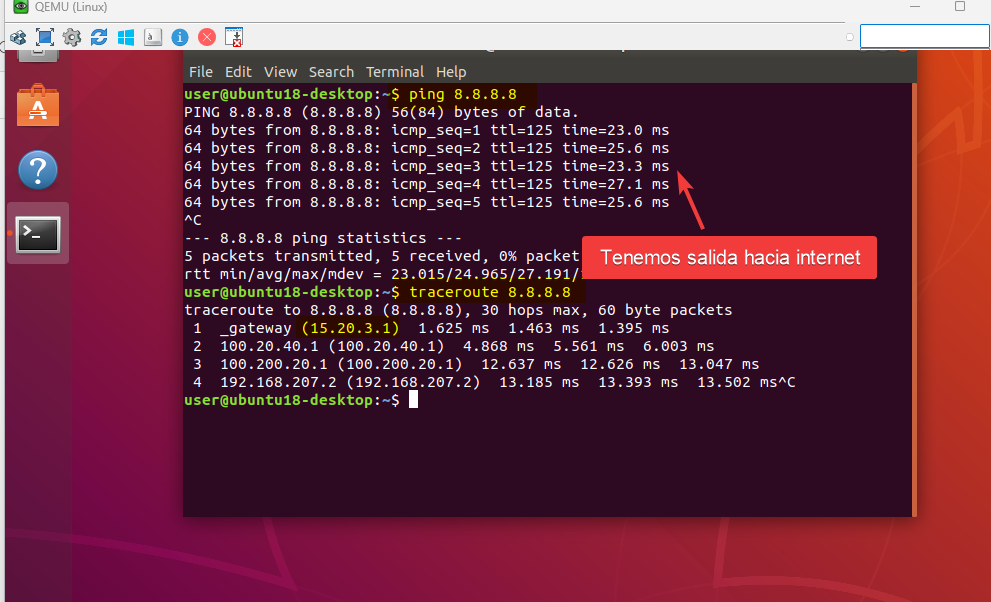

PING
Probamos que tengamos salida hacia internet
Archivo adjunto 3908PASO 11
Configuracion de la vlan 200 en SW2-RESIDENCIAL
En este switch cisco io level 2 vamos a configurar las siguientes VLAN
[NOTA_INFORMACION]Puedes ocupar la marca del switch de tu preferencia[/NOTA_INFORMACION

VLAN ID
Nombre de la VLAN
Puertos

200 VLAN 200 Ethernet 0

Los puertos que serán usados como troncales es el Ethernet 0 y la que sera como acceso sera el puerto Ethernet 1

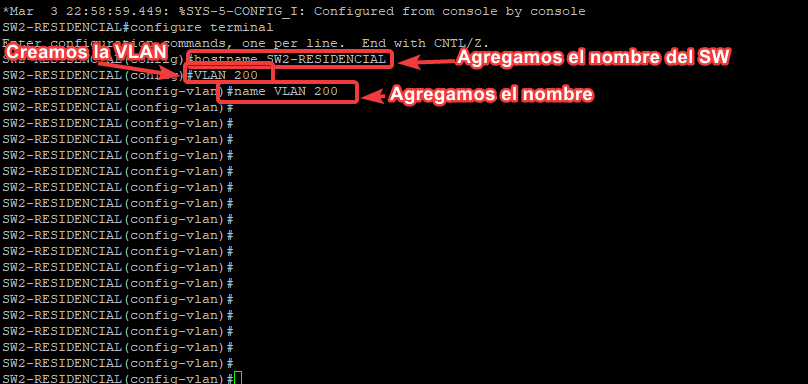

Creamos la vlan
entramos en modo configuracion y agregamos los siguientes comandos
comandos

hostname SW2-RESIDENCIAL VLAN 200 name VLAN 200

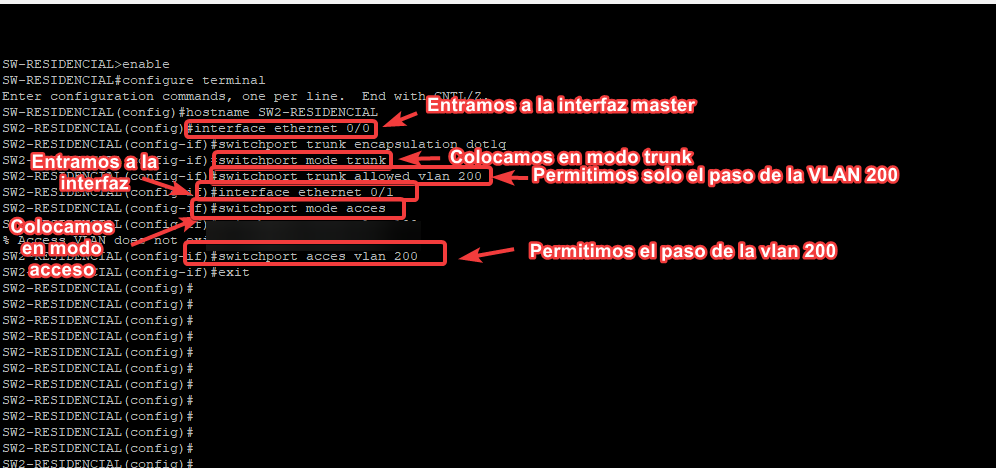

Interfaz Archivo adjunto 3910Ahora vamos asignar la vlan 200 a las interfaces
comandos

interface ethernet 0/0 switchport trunk encapsulation dot1q switchport mode trunk switchport trunk allowed vlan 200 interface ethernet 0/1 switchport mode acces switchport acces vlan 200

InterfazArchivo adjunto 3911
Nota

Recuerda que el switch guarda la informacion en la memoria volatil, tenemos que guardarlo en la memoria NVRAM

Comando
copy startup-config running-config
PASO11.1 Configuracion de la PC CLIENTE COMERCIAL
[NOTA_ADVERTENCIA]En este punto tu PC debe ya estar configurada y deberia tener internet, si no esta configurada seguimos los pasos[/NOTA_ADVERTENCIA]

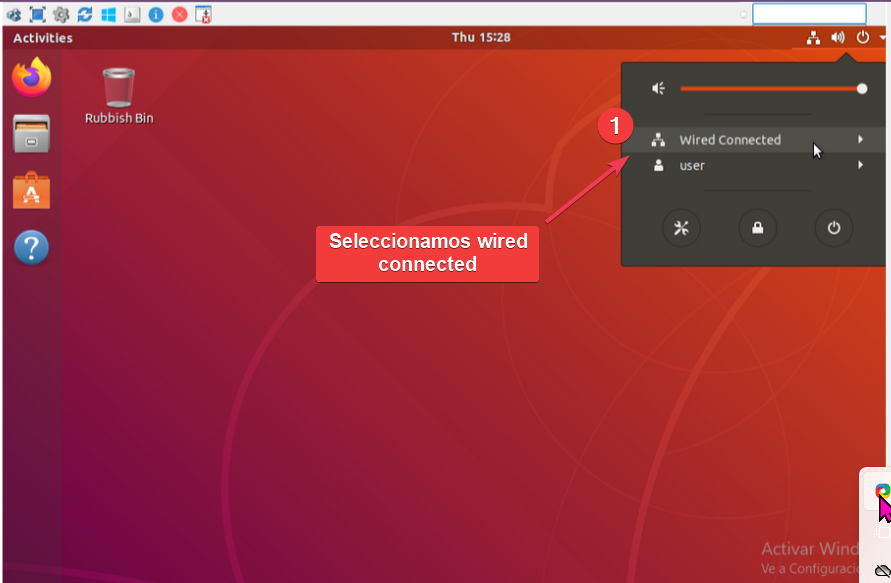

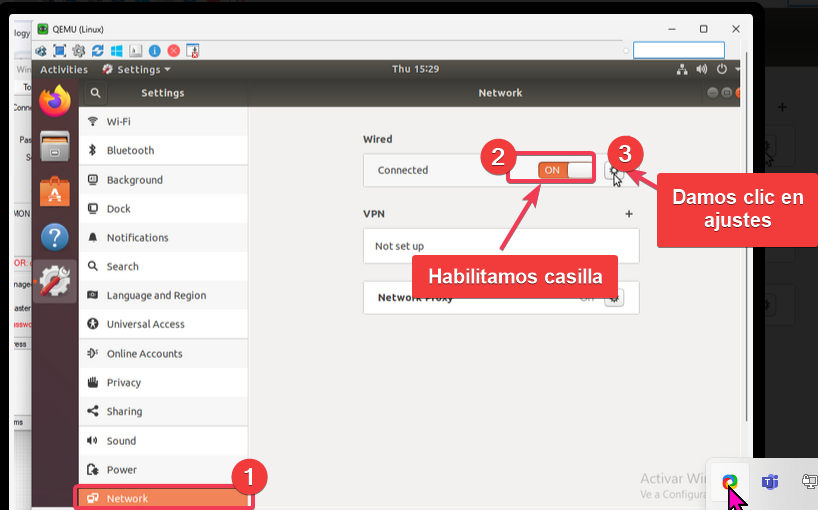

Abrimos nuestra PC CLIENTE RESIDENCIAL y nos dirigimos en la red Wired connected , asi como se visualiza en la siguiente imagen
Archivo adjunto 3912
Habilitamos la red y damos clic en ajustes
Archivo adjunto 3913Agregamos una ip de la red de segmento que declaramos en Ether 2 de nuestro ROUTER ENCORE ISP

Parametros
IP ADRRESS :192.168.40.2
MASCARA 255.255.255.0
GATEWAY:192.168.40.1
DNS :8.8.8.8

Una vez que ya este declarado damos clic en apply

PENDIENTE IMAGEN

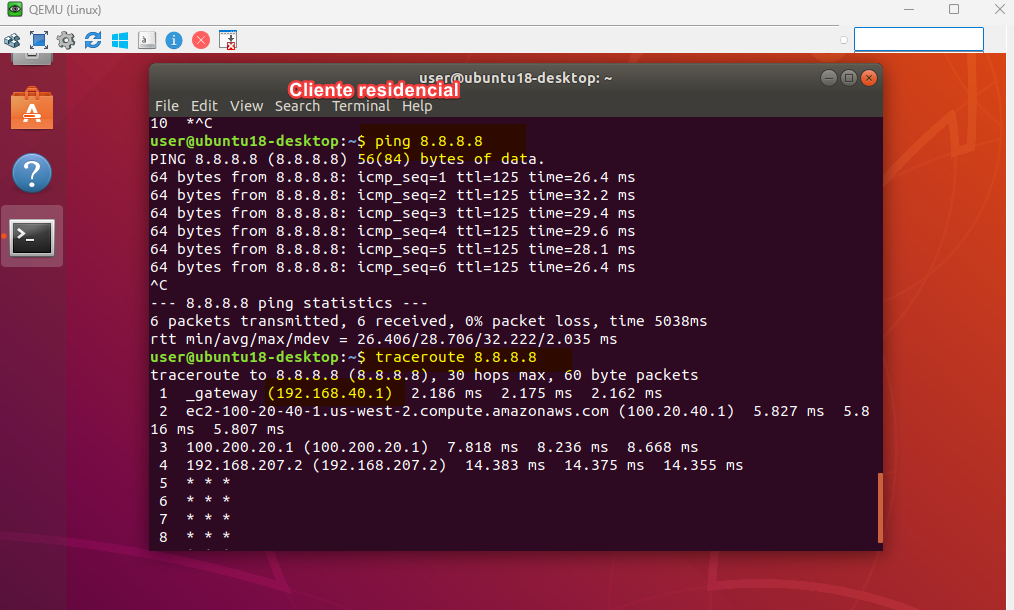

PING
Probamos que tengamos salida hacia internet

Archivo adjunto 3914
Nota

SCRIPTS

ROUTER CARRIER ALESTRA
/interface wireless security-profiles

set [ find default=yes ] supplicant-identity=MikroTik

/routing bgp instance

set default as=100 redistribute-connected=yes

/ip address

add address=100.200.20.1/30 comment="PTP AL ROUTER BORDE ISP" interface=\

    ether2 network=100.200.20.0

/ip dhcp-client

add disabled=no interface=ether1

/ip firewall nat

add action=masquerade chain=srcnat out-interface=ether1

/routing bgp network

add network=100.200.20.0/30 synchronize=no

/routing bgp peer

add default-originate=always name=Peer-to-RouterBordeISP remote-address=\

    100.200.20.2 remote-as=200 remove-private-as=yes

/system identity

set name="Carrier Alestra"

/tool romon

set enabled=yes
ROUTER BORDE
/interface vlan

add interface=ether3 name=vlan100 use-service-tag=yes vlan-id=100

/interface wireless security-profiles

set [ find default=yes ] supplicant-identity=MikroTik

/routing bgp instance

set default as=200 comment="AS ROUTER BORDE ISP"

/ip address

add address=100.200.20.2/30 comment="PTP AL ROUTER CARRIER ALESTRA" \

    interface=ether2 network=100.200.20.0

add address=100.20.40.1/30 comment="PTP-ROUTER ENCORE ISP" interface=ether3 \

    network=100.20.40.0

/ip dns

set servers=8.8.8.8

/ip firewall nat

add action=accept chain=srcnat out-interface=ether2

/ip route

add comment="Pool /24 Route Static" distance=1 dst-address=15.20.3.0/24 \

    gateway=100.20.40.2

/routing bgp network

add network=15.20.3.0/24 synchronize=no

add network=100.20.40.0/30 synchronize=no

/routing bgp peer

add name="Peer-To-Carrier Alestra" remote-address=100.200.20.1 remote-as=100

/system identity

set name="Router Borde ISP"

/tool romon

set enabled=yes
Encore
/interface vlan

add comment="RED COMERCIAL" interface=ether2 name=vlan100 vlan-id=100

add comment="RED RESIDENCIAL" interface=ether6 name=vlan200 vlan-id=200

/interface wireless security-profiles

set [ find default=yes ] supplicant-identity=MikroTik

/routing ospf instance

set [ find default=yes ] disabled=yes router-id=1.1.1.1

/ip address

add address=100.20.40.2/30 comment="PTP ROUTER BORDE ISP" interface=ether1 \

    network=100.20.40.0

add address=15.20.3.1/24 comment="PREFIJO DE IP\B4S PUBLICAS" interface=\

    vlan100 network=15.20.3.0

add address=192.168.40.1/24 comment="RED RESIDENCIAL" interface=vlan200 \

    network=192.168.40.0

/ip dns

set servers=8.8.8.8

/ip firewall nat

add action=masquerade chain=srcnat out-interface=ether1

/ip route

add comment="RUTA HACIA INTERNET" distance=1 gateway=100.20.40.1

add distance=1 dst-address=15.20.3.0/24 gateway=100.20.40.1

add distance=1 dst-address=100.20.40.0/24 gateway=15.20.3.2

/system identity

set name="Router Encore ISP"

/tool romon

set enabled=yes
SW2-RESIDENCIAL
hostname SW2-RESIDENCIAL

VLAN 200

name VLAN 200

interface ethernet 0/0

switchport trunk encapsulation dot1q

switchport mode trunk

switchport trunk allowed vlan 200

interface ethernet 0/1

switchport mode acces

switchport acces vlan 200
SW1-COMERCIAL
hostname SW1-COMERCIAL

vlan 100

name VLAN 100

interface ethernet 0/0

switchport trunk encapsulation dot1q

switchport mode trunk

switchport trunk allowed vlan 100

interface ethernet 0/1

switchport mode acces

switchport acces vlan 100

copy startup-config running-config
Archivos descargables
Aqui puedes decargar el laboratorio
Archivo adjunto 3915

VLAN ID	Nombre de la VLAN	Puertos
100	VLAN 100	Ethernet 0
